1范围
本标准规定了搪玻璃带视镜人孔的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和 贮存。
本标准适用于公称压力小于或等于1. O MPa,设计温度高于或等于一20 P至200 P的搪玻璃容器 用带视镜人孔。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 23259—2009压力容器用视镜玻璃
GB 25025搪玻璃设备技术条件
HG/T 2055.1搪玻璃人孔
HG/T 2144搪玻璃设备视镜
3型式、基本参数及主要尺寸
3. 1 400X300、450X350的带视镜带保护环的I型椭圆人孔型式见图1,带视镜不带保护环的∏型 椭圆人孔型式见图2,基本参数及主要尺寸见表1、表2。
椭圆αXb

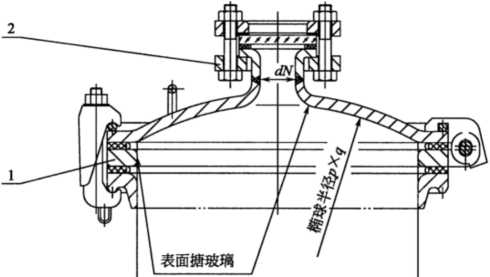

图1带视镜带保护环的I型椭圆人孔结构

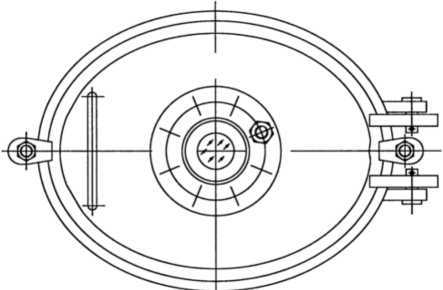

图2带视镜不带保护环的!［型椭圆人孔结构
表1搪玻璃带视镜人孔零部件明细表
|
件号 |
标准编号 |
名称 |
数景 |
材料 |
|
1 |
HG/T 2055.1 |
AK |
1 |
组合件 |
|
2 |
HG/T 2144 |
视镜 |
1 |
组合件 |
|
注：按需要选取人孔型式和接口尺寸. | ||||
表2不带接口的搪玻璃带视镜人孔尺寸
|
公称压力PN MPa |
公称尺寸 |
视镜尺寸dN mm | |
|
a×b mm |
DN mm | ||
|
≤1.0 |
400X300 |
— |
IOO |
|
450X350 |
IOO | ||
|
— |
450 |
IOO | |
|
500 |
IOO | ||
|
600 |
IOO | ||
3.2 DN45O、DN5OO. DN6OO的带视镜带保护环的I型圆形人孔型式见图3,带视镜不带保护环的 II型圆形人孔型式见图4,基本参数及主要尺寸见表1、表2。
DN
图3带视镜带保护环的I型圆形人孔结构
图4带视镜不带保护环的II型圆形人孔结构
3.3 400X300、450×35。的带视镜不带保护环、带一个接口的In型椭圆人孔型式见图5,基本参数 及主要尺寸见表1、表3。

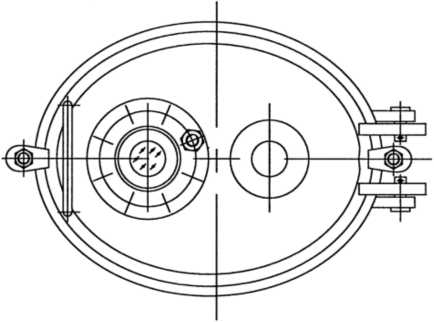

图5带视镜不带保护环、带一个接口的皿型椭圆人孔结构
表3带一个接口的搪玻璃带视镜人孔尺寸
|
公称压力PN MPa |
公称尺寸 |
视镜尺寸dN1 mm |
管口尺寸dN? mm | |
|
a×b mm |
DN mm | |||
|
≤1.0 |
400X300 |
— |
100 |
65 |
|
450X350 |
100 |
65 | ||
|
— |
450 |
100 |
80 | |
|
500 |
100 |
80 | ||
|
600 |
100 |
100 | ||
3.4 DN45O. DN5OO. DN600的带视镜不带保护环、带一个接口的ΠI型圆形人孔型式见图6,基本 参数及主要尺寸见表1、表3。

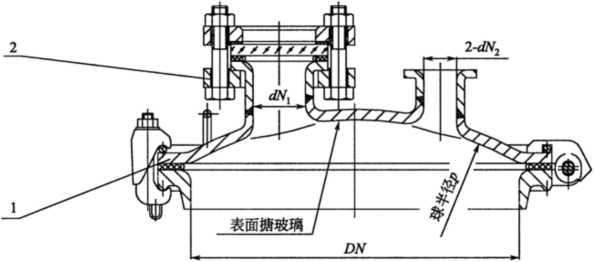

图6带视镜不带保护环、带一个接口的II型圆形人孔结构
3.5 DN5OO. DN600的带视镜不带保护环、带三个接口的IV型圆形人孔型式见图7,基本参数及主 要尺寸见表1、表4o

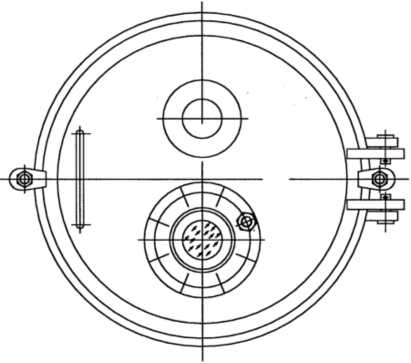

图7带视镜不带保护环、带三个接口的Iy型圆形人孔结构
表4带三个接口的搪玻璃带视镜人孔尺寸
|
公称压力PN MPa |
公称尺寸DN mm |
视镜尺寸dNι mm |
管口尺寸舟2 mm |
管口尺寸dN3 mm |
|
≤1. 0 |
500 |
80 |
50 |
100 |
|
600 |
100 |
80 |
150 |
3.6 DN5OO. DN600的带视镜带保护环、带三个接口的IV型圆形人孔型式见图8,基本参数及主要 尺寸见表1、表4β

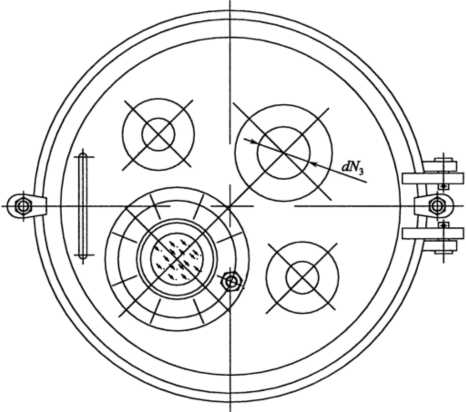

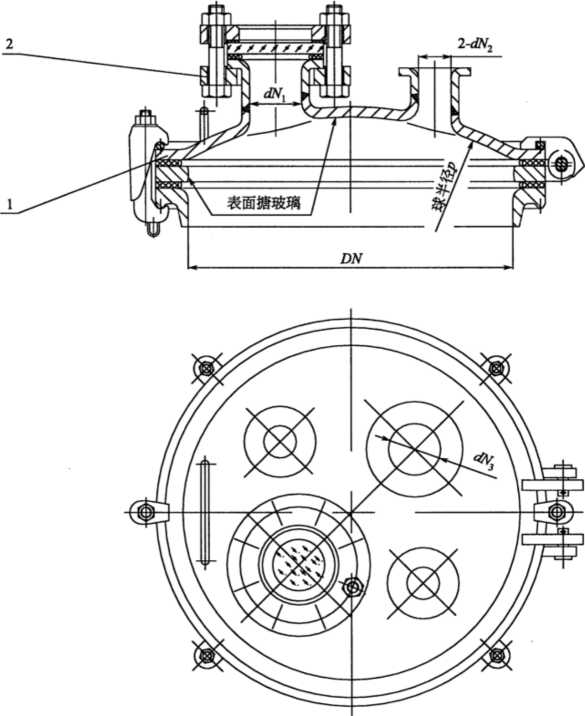

图8带视镜带保护环、带三个接口的W型圆形人孔结构
3.7尺寸a、b、，、q应符合HG/T 2055. 1有关规定。
注：带视镜带接口的人孔也可采用带保护环的型式。
3.8标记及其示例。
示例1：
以符合HG/T 2055.2,公称压力为LoMPa,公称直径为500 mm,带一个接口、不带保护环的搪玻璃带视镜人 孔标记为：
搪玻璃带视镜人孔PNl. 0 DN500-IΠ HG/T 2055. 2
标记中各要素的含义如下：
PNl. 0——公称压力为1. 0 MPa;
DN500--公称直径为500 mm；
In—型式为带一个接口、不带保护环型。
示例2：
以符合HG/T 2055.2,公称压力为1. OMPa,公称尺寸为40OmmX 30Omm,带保护环的搪玻璃带视镜人孔 标记为：
9
搪玻璃带视镜人孔PNl. O 400X 300-I HG/T 2055. 2
标记中各要素的含义如下：
PNl. 0——公称压力为1. 0 MPa；
400×300---公称尺寸为 400 mm×300 mm；
I—型式为带保护环型。
4要求
4. 1搪玻璃带视镜人孔搪玻璃件用搪玻璃釉应符合GB 25025的要求。
4. 2搪玻璃带视镜人孔的搪玻璃层质量应符合GB 25025的要求。
4.3搪玻璃带视镜人孔的材料选用、设计、制造、检验和验收应符合GB 25025、本标准和图样的 规定。
4. 4搪玻璃带视镜人孔的视镜玻璃应符合GB/T 23259-2009的规定。
5出厂文件、包装、运输和贮存
5. 1搪玻璃带视镜人孔出厂产品应附有装箱单、产品合格证、质量证明文件。
5.2搪玻璃带视镜人孔的外露搪玻璃面应用软包装材料包装，装箱时须可靠固定。
5.3搬动和运输搪玻璃带视镜人孔时应避免碰撞，包装箱不得倒置。
5.4搪玻璃带视镜人孔应存放在室内，不得露天存放或堆置。
10
