ICS 71. 120

G 94


HG

中华人民共和国化工行业标准

HG/T 3113—2019

代替 HG/T 3113—1998

圆块孔式不透性石墨换热器

CirCUlar-block type impervious graphite heat exchanger

2019-12-24 发布                            2020-07-01 实施

中华人民共和国工业和信息化部发布

ɔɪ.       —x—

刖   H

本标准按照GB/T 1.1—2009给岀的规则起草。

本标准代替HG/T 3113—1998 ≪YKA型圆块孔式石墨换热器》。与HG/T 3113—1998相比， 除编辑性修改外主要技术变化如下：

—增加了术语和定义（见3）；

—修改了标准名称（见封面、首页，1998年版的封面、首页）；

——修改了结构（见4.1.2图1、图2, 1998年版的3.1. 1图1、3.1.3图2）；

——修改了型号的分类和标记（见4.1.1、4.3, 1998年版的3.1.1、3.1.2、3.4）；

——修改了结构尺寸、系列参数及管口尺寸，增加了 YK700、YK800, YK900、YKloO0、 YKIlO0、YK1200, YK1300、YK1400、YK1500, YK1600 规格系列（见 4.3 表 1、表 2, 4.4表3、表4, 1998年版的3.2表1、表2、表3、表4）;

——修改了管程和壳程的压力（见5. 1.1, 1998年版的4.1.2）；

——修改了设计温度（见5. 1.2, 1998年版的4. 1. I）J

——增加了设计压力、设计温度超出本标准规定范围时的要求（见5.1.3）5

——修改了钢制件和铸铁件应符合的标准（见5.2.2, 1998年版的4.2.2）;

—增加了石墨换热单元块垫片的要求（见5.4.1）；

——修改了换热器组装后的总高度偏差的要求（见5.4.4, 1998年版的4.4.2）；

—增加了换热器水压试验后排水的要求（见5.4.6）；

——修改了换热器的壳体和上、下盖板的表面涂装的要求（见5. 4.6, 1998年版的4. 5）；

——修改了外观质量的要求（见5. 5, 1998年版的4.5）;

—修改了试验方法（见6, 1998年版的5）；

―增加了贮存的要求（见8）。

本标准由中国石油和化学工业联合会提出。

本标准由全国非金属化工设备标准化技术委员会（SAC/TCI62）归口。

本标准起草单位：南通星球石墨设备有限公司、南通远东化工设备有限公司、天华化工机械及自 动化研究设计院有限公司。

本标准主要起草人：刘仍礼、王晓梁、张艺、夏斌、张进尧、孙建军、缪世阳、冯亮、周正亮、 李治民、左锐、杭玉宏。

本标准所代替标准的历次版本发布情况为：

——HG 5—1321—8OJ HG/T 3113—1998。

圆块孔式不透性石墨换热器

1范围

本标准规定了圆块孔式不透性石墨换热器的术语和定义、产品分类、要求、试验方法、检验规 则、标志、包装、运输和贮存。

本标准适用于以不透性石墨材料制造的圆块孔式不透性石墨换热器（以下简称圆块孔式换热器）。 其他类似结构的换热器也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 26961不透性石墨设备水压试验方法

HG/T 2370不透性石墨制化工设备技术条件

NB/T 47003.1钢制焊接常压容器

3术语和定义

下列术语和定义适用于本文件。

圆块孔式不透性石墨换热器 CirCUIaLbIOCk type impervious graphite heat exchanger

由壳体和其内若干数量圆块孔式石墨换热块等部分组成的换热器，壳体材料为金属或非金属。

3.2

圆块孔式石墨换热块 CirCUIar-block type graphite heat exchange block

外形为圆柱形，内部加工数量不等的通孔后，经浸渍得到的石墨换热块。

4产品分类

ΦD

b

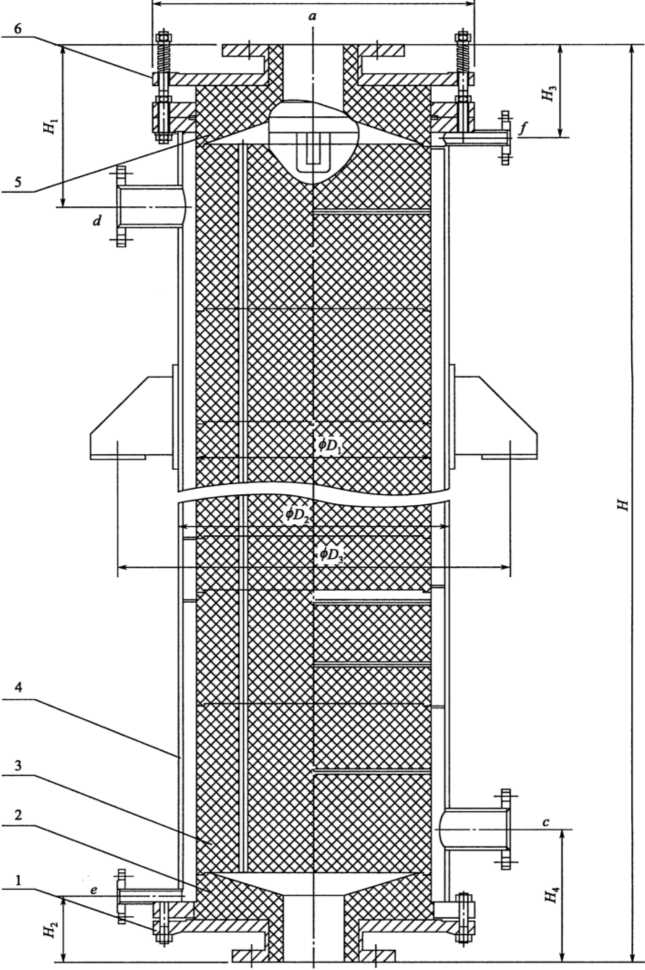

说明：

1--金属下盖板；                 4--金属壳体；

2―石墨下封头；               5——石墨上封头；

3—石墨换热块；              6—金属上盖板。

图1 I型圆块孔式不透性石墨换热器的结构型式

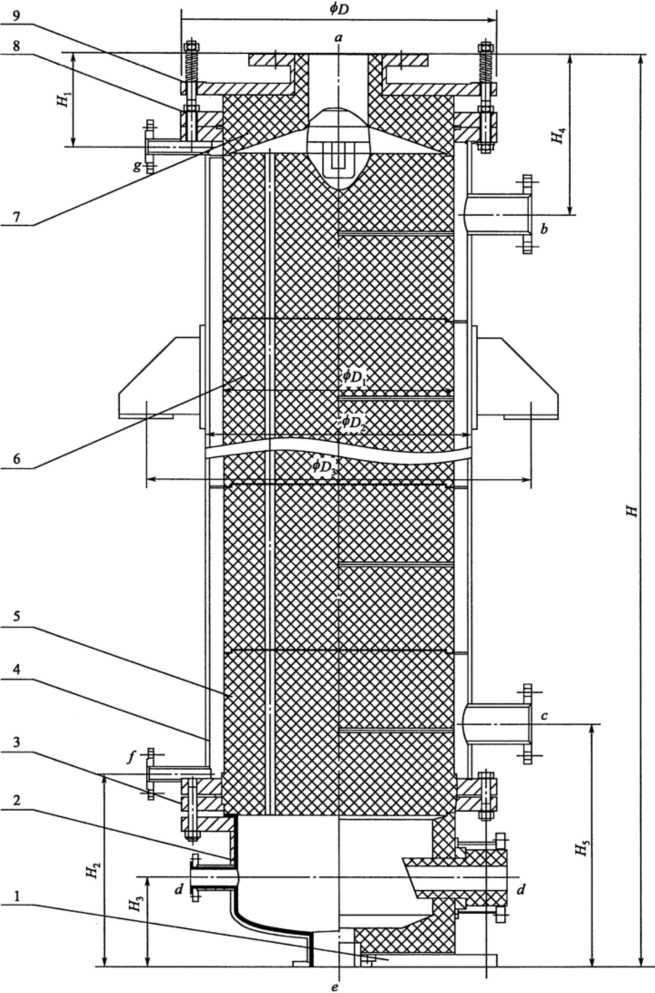

说明：

1——

-下盖板；

6—

一石墨换热块；

2——

-下封头（气液分离器）；

7—

一石墨上封头3

3——

-下倒角法兰；

8—

一金属法兰3

4——

-金属壳体；

9—

—金属上盖板。

5——

-石墨下倒角换热块；

图2 II型圆块孔式不透性石墨换热器的结构型式

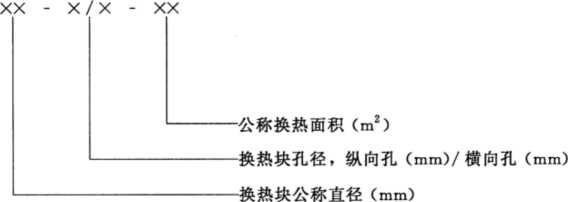

4.2标记

•结构特征：I型为下封头不带气液分离器；

∏型为下封头带气液分离器

圆块孔式

示例1：

换热块公称直径8500 mm、公称换热面积30 m∖纵向孔径812 mm、横向孔径中12 mm、下封头不带气液分离 器的圆块孔式不透性石墨换热器，其标记为：

YK ∙ I -500-12/12-30

示例2：

换热块公称直径⑦600 mm、公称换热面积42 m∖纵向孔径⑦12 mm、横向孔径812 mm、下封头带气液分离结 构的圆块孔式不透性石墨换热器，其标记为：

YK ∙ ∏ -600-12/12-42

4.3结构尺寸及系列参数
I型圆块孔式不透性石墨换热器结构尺寸及系列参数宜按表Io ∏型圆块孔式不透性石墨换热器 结构尺寸及系列参数宜按表2。
表1 I型圆块孔式不透性石墨换热器结构尺寸及系列参数

型号

换热面积 m2

安装尺寸∕mm

D

0

D3

H

H2

乩

YK ・ I -300-10/10

2

500

300

377

658

665

285

160

200

235

4

990

6

1 315

8

1 640

10

1965

YK ・ I -400-10/10

10

600

400

480

763

1 612

300

160

215

240

12

1 927

14

2 242

16

2 557

YK • 1-400-16/10

8

1 612

11

1 927

13

2 242

15

2 557

表1 （续）

型号

换热面积 m2

安装尺寸∕mm

D

0

D3

H

Hl

H2

H3

H4

YK ∙ I -500-12/12

18

700

500

580

865

2 000

310

175

220

260

22

2 395

26

2 790

30

3 185

35

3 580

YK ∙ I -500-16/12

16

2 000

20

2 395

25

2 790

29

3 185

33

3 580

YK ∙ I -600-12/12

37

800

600

690

1 007

2 755

340

195

250

275

42

3 080

47

3 405

52

3 730

YK ∙ I -600-16/12

34

2 755

39

3 080

44

3 405

49

3 730

YK ∙ I -700-12/12

70

900

700

800

1 108

3 716

360

200

268

290

80

4 Ill

90

4 506

100

4 901

YK • 1-700-16/12

67

3 716

75

4 Ill

83

4 506

91

4 901

YK ∙ I -900-12/12

130

1 130

900

1 020

1 466

4 151

380

200

278

300

145

4 546

160

4 941

175

5 336

YK ∙ I -900-18/12

121

4 151

135

4 546

148

4 941

162

5 336

表1 （续）

型号

换热面积 m2

安装尺寸∕mm

D

0

H

H】

H2

H3

YK ∙ I -IOOO-14/12

160

1 230

1 000

1 120

1 567

4 211

400

215

300

315

177

4 606

195

5 001

212

5 396

YK ∙ I-IoOO-18/12

147

4 211

163

4 606

180

5 001

196

5 396

YK ∙ I-IloO-14/14

188

1 330

1 100

1220

1 668

4 295

505

225

335

395

210

4 690

230

5 085

250

5 480

YK ∙ I-IlOO-18/14

174

4 295

193

4 690

213

5 085

232

5 480

YK ・ I -1200-14/14

224

1 430

1 200

1 320

1768

4 295

505

225

335

395

250

4 690

274

5 085

300

5 480

YK • 1-1200-18/14

210

4 295

234

4 690

257

5 085

280

5 480

YK • 1-1300-16/14

259

1 530

1 300

1 420

1 909

4 355

535

230

345

425

288

4 750

317

5 145

345

5 540

YK ・ I -1300-20/14

244

4 355

271

4 750

298

5 145

325

5 540

表1 （续）

型号

换热面积 m2

安装尺寸∕mm

D

0

D3

H

H】

H2

H3

乩

YK ・ I -1400-16/16

294

1 630

1 400

1 520

2 009

4 355

535

2 350

345

425

326

4 750

359

5 145

391

5 540

YK ・ I -1400-20/16

279

4 355

310

4 750

341

5 145

372

5 540

YK • 1-1500-16/16

370

1 740

1 500

1 620

2 109

4 355

535

2 350

345

425

411

4 750

452

5 145

493

5 540

YK • 1-1500-20/16

343

4 355

381

4 750

419

5 145

457

5 540

YK • 1-1600-16/16

387

1 850

1 600

1720

2 210

4 531

623

270

403

493

430

4 926

473

5 321

516

5 716

YK • 1-1600-20/16

366

4 531

406

4 926

447

5 321

487

5 716

表2 II型圆块孔式不透性石墨换热器结构尺寸及系列参数

型号

换热面积 m2

安装尺寸∕mm

D

DI

D2

D3

H

HI

H2

H3

乩

YK ∙ ∏-300-10/10

2

500

300

377

658

845

285

445

230

200

490

4

1 170

6

1 495

8

1 820

10

2 145

表2 （续）

型号

换热面积 m2

安装尺寸∕mm

D

0

D3

H

HI

H2

H3

∏4

YK ・ ∏ -400-10/10

10

600

400

480

763

1 846

300

506

260

215

570

12

2 161

14

2 476

16

2 791

YK ∙ ∏-400-16/10

8

1846

11

2 161

13

2 476

15

2 791

YK ∙ ∏-500-12/12

18

700

500

580

865

2 270

310

586

330

220

665

22

2 665

26

3 060

30

3 455

35

3 850

YK∙ ∏-500-16/12

16

2 270

20

2 665

25

3 060

29

3 455

33

3 850

YK ∙ ∏ -600-12/12

37

800

600

690

1 007

2 840

340

596

385

250

730

42

3 235

47

3 630

52

4 025

YK ∙ ∏-600-16/12

34

2 840

39

3 235

44

3 630

49

4 025

YK ∙ ∏ -700-12/12

70

900

700

800

1 108

4 033

360

760

435

268

840

80

4 428

90

4 823

100

5 218

YK ∙ ∏-700-16/12

67

4 033

75

4 428

83

4 823

91

5 218

表2 （续）

型号

换热面积 m2

安装尺寸∕mm

D

0

%

H

HI

H5

YK ∙ ∏-900-12/12

130

1 130

900

1 020

1 466

4 543

380

835

440

278

935

145

4 938

160

5 333

175

5 728

YK ∙ ∏-900-18/12

121

4 543

135

4 938

148

5 333

162

5 728

YK ∙ II-IOOO-14/12

160

1 230

1 000

1 120

1 567

5 018

400

885

490

300

995

177

5 413

195

5 808

212

6 203

YK ∙ II-IOOO-18/14

147

5 018

163

5 413

180

5 808

196

6 203

YK ∙ ∏-1100-14/14

188

1 330

1 100

1 220

1 668

4 670

410

1 090

500

500

1035

210

5 065

230

5 460

250

5 855

YK ∙ Il-IIOO-18/14

174

4 670

193

5 065

213

5 460

232

5 855

YK ∙ ∏-1200-14/14

224

1430

1 200

1 320

1 768

4 670

410

1 090

500

500

1035

250

5 065

274

5 460

300

5 855

YK ∙ ∏-1200-18/14

210

4 670

234

5 065

257

5 460

280

5 855

表2 （续）

型号

换热面积 m2

安装尺寸∕mm

D

0

D3

H

HI

H3

H5

YK ・ ∏ -1300-16/14

259

1 530

1 300

1 420

1 909

5 700

320

1 500

850

520

1 700

288

6 095

317

6 490

345

6 885

YK ∙ ∏-1300-20/14

244

5 700

271

6 095

298

6 490

325

6 885

YK ∙ ∏-1400-16/16

294

1 630

1 400

1 520

2 009

5 800

320

1 610

900

520

1 810

326

6 195

359

6 590

391

6 985

YK ・ ∏ -1400-20/16

279

5 800

310

6 195

341

6 590

372

6 985

YK ∙ ∏-1500-16/16

370

1 740

1 500

1 620

2 109

5 800

320

1 610

900

520

1 810

411

6 195

452

6 590

493

6 985

YK ∙ ∏-1500-20/16

343

5 800

381

6 195

419

6 590

457

6 985

YK ∙ ∏-1600-16/16

387

1 850

1 500

1620

2 109

6 138

368

1 870

1 120

598

2 100

430

6 533

473

6 928

516

7 323

YK ∙ ∏-1600-20/16

366

6 138

406

6 533

447

6 928

487

7 323

io

4.4管口尺寸
I型圆块孔式不透性石墨换热器管口尺寸见表3, ∏型圆块孔式不透性石墨换热器管口尺寸见 表4。
表3 I型圆块孔式不透性石墨换热器管口尺寸

单位为毫米

规格

a

b

C

d

e

f

YK ∙ I -300-10/10

100

100

80

80

25

25

YK ∙ I -400-10/10

125

125

80

80

25

25

YK • 1-400-16/10

150

150

80

80

25

25

YK ∙ I -500-12/12

150

150

100

100

25

25

YK ∙ I -500-16/12

200

200

100

100

25

25

YK ∙ I -600-12/12

200

200

100

100

25

25

YK ∙ I -600-16/12

250

250

100

100

25

25

YK ∙ I -700-12/12

250

250

125

125

25

25

YK ∙ I -700-16/12

250

300

125

125

25

25

YK ∙ I -800-12/12

300

300

125

125

25

25

YK • 1-800-16/12

300

350

125

125

25

25

YK∙ I -900-12/12

300

350

150

150

25

25

YK • 1-900-18/12

350

400

150

150

25

25

YK ∙ I -IOOO-14/12

350

400

150

150

25

25

YK ∙ I -IOOo-18/12

350

400

150

150

25

25

YK ∙ I-IIoo-14/14

400

400

200

200

25

25

YK ∙ I-Iloo-18/14

400

400

200

200

25

25

YK ∙ I -1200-14/14

400

400

200

200

25

25

YK ∙ I -1200-18/14

400

400

200

200

25

25

YK ∙ I -1300-16/14

450

450

250

250

25

25

YK ∙ I -1300-20/14

450

450

250

250

25

25

YK ∙ I -1400-16/16

450

450

250

250

50

50

YK ∙ I -1400-20/16

450

450

250

250

50

50

YK ∙ I-1500-16/16

500

500

300

300

50

50

YK ∙ I -1500-20/16

500

500

300

300

50

50

YK∙ I -1600-16/16

500

500

300

300

50

50

YK ∙ I -1600-20/16

500

500

300

300

50

50

表4 I型圆块孔式不透性石墨换热器管口尺寸

单位为毫米

规格

a

b

C

d

e

f

g

YK ・ ∏ -300-10/10

IOO

50

50

50

50

25

25

YK ∙ ∏ -400-10/10

125

50

50

80

50

25

25

YK ∙ ∏-400-16/10

150

50

50

80

50

25

25

YK ∙ ∏-500-12/12

150

IOO

IOO

IOO

50

25

25

YK ∙ ∏-500-16/12

200

IOO

IOO

IOO

50

25

25

YK ∙ ∏-600-12/12

200

IOO

IOO

IOO

80

25

25

YK ∙ ∏-600-16/12

250

IOO

IOO

IOO

80

25

25

YK ∙ ∏-700-12/12

250

125

125

150

80

25

25

YK ∙ ∏-700-16/12

250

125

125

150

80

25

25

YK ∙ ∏-800-12/12

300

150

150

200

80

25

25

YK ∙ ∏-800-16/12

300

150

150

200

80

25

25

YK ・ ∏ -900-12/12

300

150

150

200

80

25

25

YK ∙ ∏-900-18/12

350

150

150

250

80

25

25

YK ・ ∏ -IOOO-14/12

350

200

200

250

IOO

25

25

YK ∙ Il-IOoo-18/12

350

200

200

250

IOO

25

25

YK ∙ Il-IlOO-14/14

400

200

300

300

IOO

25

25

YK ∙ Il-IIOO-18/14

400

200

300

300

IOO

25

25

YK ∙ ∏-1200-14/14

400

200

300

300

IOO

25

25

YK ∙ ∏-1200-18/14

400

200

300

300

IOO

25

25

YK ∙ ∏-1300-16/14

450

250

250

350

IOO

25

25

YK ∙ ∏-1300-20/14

450

250

250

350

IOO

25

25

YK ∙ ∏-1400-16/16

450

250

250

350

IOO

50

50

YK ∙ ∏-1400-20/16

450

250

250

350

IOO

50

50

YK ∙ ∏-1500-16/16

500

300

300

400

150

50

50

YK ∙ ∏ -1500-20/16

500

300

300

400

150

50

50

YK ∙ ∏-1600-16/16

500

300

300

400

150

50

50

YK ∙ ∏-1600-20/16

500

300

300

400

150

50

50

5要求

5. 1设计

5. 1. 1设计压力

管程：≤O. 4 MPa;壳程：≤O. 4 MPao

12

5. 1.2设计温度

管程：一35亳〜205 P；壳程：一35笆〜150 *C<,

当设计压力、设计温度超出本标准规定范围时，应与生产厂家协商设计制造。

5.2材料

5. 2.2钢制件应符合NB/T 47003.1的规定。

5.3石墨换热块

5. 3. 1换热块浸渍后，表面不得有影响密封和安装的树脂瘤，孔内表面亦不应有明显的树脂膜。

5. 3.2换热块的高度极限偏差为±0.2%。

5. 3.3换热块两端密封面的平行度公差为0.15%。

5. 3.4换热块两端密封面对外圆轴线的垂直度公差为0.1%。

5. 3.5换热块上同一孔两端对钻时，其同轴度公差为Φ0.5mm°

5. 3.6换热块的异向孔间壁厚减薄量应不大于1mm。

5. 3.7换热块的堵孔率应不大于1%。

5. 3.8换热块在组装前应进行水压试验，无渗漏为合格。

5.4制造

5. 4. 1石墨换热单元块垫片应采用耐腐蚀材料制成。

5. 4.2石墨制零部件的制造应符合HG/T 2370的规定。

5. 4.3石墨件不应强制安装，严禁剧烈振动和撞击。

5.4.4换热器组装后的总高度偏差为士 0.5%。

5. 4.5换热器组装完毕后，应按GB/T 26961中要求进行水压试验，所有密封面部位不应渗漏。

5.5外观质量

换热器外观应光滑、规整、干净，不应有明显的划痕，石墨件表面不应有明显的树脂瘤及裂纹、 气泡、剥层、掉块等缺陷。

6试验方法

6.2石墨换热块水压试验压力为设计压力的1.5倍，保压应不少于30 min。

6.4圆块孔式石墨换热块石墨单元块的几何尺寸、尺寸公差和形位公差用钢制量具测量，计量器具 的计量分度值应符合要求。

6.5检査石墨件表面是否有树脂瘤、裂纹、气泡、剥层、掉块等缺陷。

6.6圆块孔式换热器的外观质量用目测方法检验，检査圆块孔式换热器外观是否光滑、规整、干净, 不应有明显的划痕、凹陷。

7检验规则

圆块孔式换热器的检验规则应符合HG/T 2370的规定。

8标志、包装、运输和贮存

圆块孔式换热器的标志、包装、运输和贮存应符合HG/T 2370的规定。

14

库七七www.kqqw.com提供下载
