中华人民共和国国家标准

GB/T 19826—2014

代替 GB/T 19826—2005

电力工程直流电源设备 通用技术条件及安全要求

GeneraI SPeCifiCatiOn and Safety requirements for DC POWer SUPPIy equipment Of POWer PrOjeCtS

2014-05-06 发布

中华人民共和国国家质量监督检验检疫总局岩布 中国国家标准化管理委员会发布

目 次

前言

1范围

2规范性引用文件

3术语和定义

4产品型号及基本参数

4.1产品型号及含义

4.2产品规格及参数

• 5 通用要求

5.1环境条件要求

5.2技术要求

• 5.3 安全要求

• 5.4 电磁兼容要求

5.5结构及工艺要求

• 6 试验方法

• 6.1 试验条件

• 6.2 结构及工艺检查

6.3稳流精度、稳压精度及纹波因数试验

• 6.4 直流电流电压输出误差试验

6.5限压特性、限流特性试验

6.5效率和功率因数试验

6.7均流不平衡度试验

6.8软启动特性试验

6.9交流不间断电源和逆变电源试验

6.10直流变换电源装置

6.11 蓄电池试验

6.12直流供电能力试验

6.13 噪声试验

6.14保护及告警功能试验

• 6.15 监控功能试验

• 6.16 通信功能试验

• 6.17 产品的充电功能试验

• 6.18 温度变化对性能的影响

6.19产品配置试验

6.20安全要求试验

6.21抗扰度试验

6.22 电磁发射试验

7检验规则

• 7.1 一般要求

• 7.2 出厂检验

• 7.3 型式检验

8标志、包装、运输和贮存

• 8.1  标志

• 8.2 包装

• 8.3  运输

• 8.4 贮存

9 随同产品供应的文件

附录A （规范性附录）合闸冲击放电要求

附录B （资料性附录）导线颜色及截面积的相关规定

附录C （资料性附录）直流电源设备的充放电特性

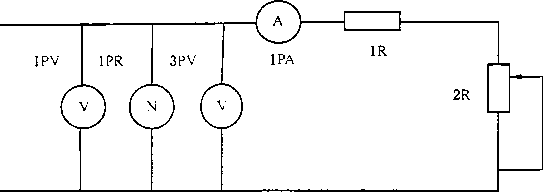

图1稳流精度、稳压精度、纹波因数的试验线路图

图2效率及功率因数试验线路图

图3 杂音电压试验线路图

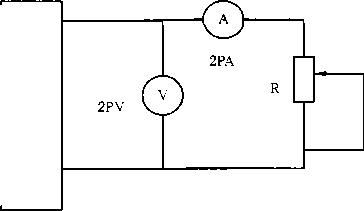

图4 蓄电池容量试验线路图

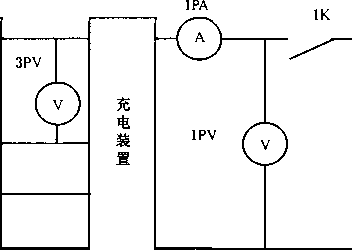

图5充电特性试验线路图

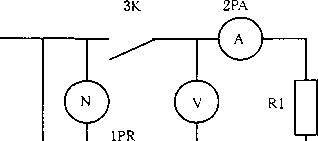

图A.1 蓄电池事故能力放电试验

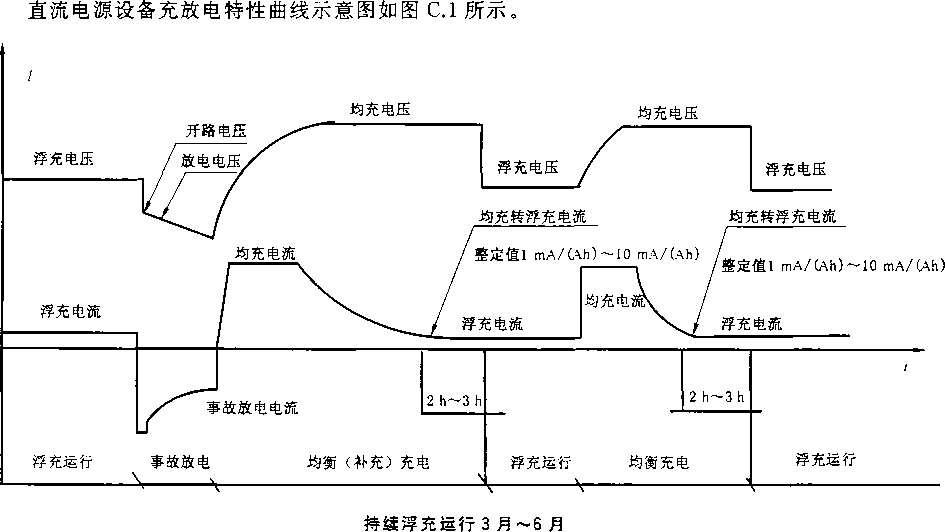

图C.1直流电源设备充放电特性示意图

表1影响量和影响因素标称范围的标准极限值

表2充电电压及电流调节范围

表3稳压精度、稳流精度及纹波因数

表4 充电装置的效率及功率因数

表5交流不间断电源、逆变电源的效率

表6 直流变换电源的效率

表7 蓄电池放电终止电压及放电电流

表8 电气间隙和爬电距离

表9 绝缘试验的试验等级

表10 温升要求

表11传导发射限值

表12 辐射发射限值

表13外形尺寸公差及形位公差

表14 测试仪表精度的选择

表15 检验项目

表A.1冲击电流的选择

表B.1小母线汇流排主电路导线相序及颜色

表B.2导线截面积

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB/T 19826-2005《电力工程直流电源设备通用技术条件及安全要求》。与 GB/T 19826—2005相比，主要技术变化如下：

——增加了一体化电源设备的要求；

——交流输入电压范围由（85%〜115%）Un改为（85%〜120%）IΛ;

——纹波系数改为纹波因数,重新定义并与其他标准协调；

——增加了软启动特性要求；

——删除其他类型充电装置的要求；

——删除镉镣蓄电池的要求。

本标准由中国电器工业协会提出。

本标准由全国量度继电器和保护设备标准化技术委员会（SAC/TC 154）归口。

本标准起草单位:许昌开普电气研究院、深圳供电局有限公司、许继电源有限公司、艾默生网络能源 有限公司、深圳奥特迅电力设备股份有限公司、深圳市英可瑞科技开发有限公司、广州东芝白云菱机电 力电子有限公司、烟台东方电子玉麟电气有限公司、珠海泰坦科技股份有限公司、深圳市泰昂能源科技 股份有限公司、杭州中恒电气股份有限公司、积成电子股份有限公司、河北北恒电气科技有限公司、河南 电力试验研究院、郑州供电公司、西南电力设计院、河南省电力勘测设计院。

本标准主要起草人:李全喜、杨忠亮、杨慧霞、王刚、冯谦益、王凤仁、何勇志、石罡、薛安忠、潘景宜、 刘平、许胜飞、孙十柱、蒋冠前、田建军、赵军、李宏伟、关江桥、耿建风、罗治军。

本标准于2005年首次发布，本次为第一次修订。

JB/T 5777.2-2002电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件

JB/T 5777.3- 2002电力系统二次电路用控制及继电保护屏（柜、台）基本试验方法

3术语和定义

GB/T 2900.1∖GB∕T 2900.17、GB/T 2900.32,GB/T 2900.33、GB/T 2900.41 和 GB/T 4365 界定的 以及下列术语和定义适用于本文件。

3.1

直流电源设备 DCPOWerSUPPIyeqUiPment

为电力工程控制、保护、信号、操作等提供电源的设备，通常由充电装置、蓄电池、馈出回路、调压装 置和相关的控制、测量、信号、保护、调节单元、机电连接件等组成。

3.2

—体化电源设备 integrated POWer SUPPIy equipment

将直流电源、电力用交流不间断电源（UPS）、电力用逆变电源（INV）、通信用直流变换电源（DC/ DC）等装置组合为一体,共享直流电源的蓄电池组，并统一监控的成套设备。

注：以直流电源为核心，直流电源与上述任何一种电源及一种以上电源所构成的组合体，均称为一体化电源设备。

3.3

充 电装置 Charging UlIit

承担对蓄电池组充电和/或浮充电任务的一种整流装置。

3.4

充电 Charge

充电装置用不同的工作方式对蓄电池补充容量的工作过程。

3.5

恒流充电（稳流充电）COnStantCUrrentCharge

充电装置对蓄电池的充电电流在充电电压范围内维持在恒定值的工作过程。

3.6

浮充电 floating Charge

以浮充电压值对蓄电池进行的恒压充电。在正常运行时，充电装置承担经常负荷，同时向蓄电池组 补充充电，以补充蓄电池的自放电。

3.7

均衡充电 equalizing Charge

为补偿蓄电池组在使用过程中产生的电压不均匀现象,使其恢复到规定的范围内而进行的充电。

3.8

纹波因数 ripple factor

脉动量直流电量的峰值与谷值之差的一半对直流分量的绝对值之比。

4产品型号及基本参数

4.1产品型号及含义

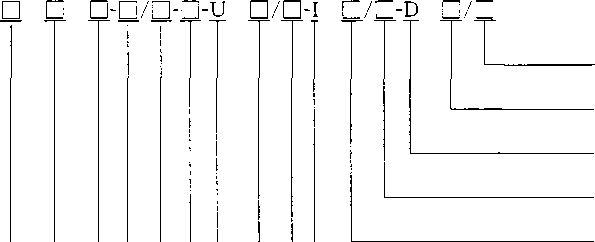

产品的分类及命名由企业产品标准规定。产品的型号推荐使用以下规定的方式进行编制，未配置 的功能在型号中可不体现。对于产品中的充电装置及馈电屏在单独生产时，型号的编制方式按有关标 准进行。

DC/DC额定输出电流

DC/DC额定输出电压

DC/DC装置

INV额定输出电压

INV额定容量

INV装置 -UPS额定输出电压

UPS额定容量

UPS装置

蓄电池组容量 充电装置额定输出电流 直流系统标称输出电压 设计序号 直流电源类型 设备结构型式

——DC/DC额定输出电流用阿拉伯数字表示，单位为A；

——DC/DC额定输出电压用阿拉伯数字表示，单位为V；

——DC/DC装置用字母D表示；

——INV额定输出电压（单相为相电压，三相为线电压）用阿拉伯数字表示，单位为V；

——INV额定容量用阿拉伯数字表示，单位为IOO VA；

——INV装置用字母I表示；

——UPS额定输出电压（单相为相电压，三相为线电压）用阿拉伯数字表示，单位为V；

——UPS额定容量用阿拉伯数字表示，单位为100 VA；

——UPS装置用字母U表示；

——蓄电池容量（C）用阿拉伯数字表示，单位为Ah,其中铅酸电池用表示标称的容量； ——直流额定电流用阿拉伯数字表示,单位为A；

一--直流系统标称电压用阿拉伯数字表示，单位为V, 一般釆用220 ValO V、48 V、24 V； ——设计序号用阿拉伯数字、字母等表示，序号的位数和代表的含义由企业产品标准规定； ——直流电源类型：Z——直流电源；Y--体化电源；

——设备结构型式用下列字母表示：P——屏；G——柜。

4.2产品规格及参数

4.2.1交流输入额定电压及频率

三相电压：380 V、50 Hz； 单相电压：220 V、50 HZ_O

4.2.2交流输出标称电压及频率

三相电压：380 V、5O Hz；

单相电压：220 V、50 HZ_O

4.2.3直流标称电压

220 VJlo V、48 V、24 V_o

4.2.4充电装置输出直流额定电流

充电装置输出直流额定电流可优先采用下列数值：

5 AaO A、20 A、30 A、40 A,50 A、60 A,80 AJoO A J60 A、200 A、250 A,315 A（300 A）、400 A、 500 A_O

4.2.5蓄电池额定容量

蓄电池额定容量可优先采用下列数值：

10 Ah、20 Ah、40 Ah,65 Ah、80 Ah、IOO Ah、150 Ah、200 Ah、250 Ah,300 Ah,350 Ah、400 Ah、 500 Ah、600 Ah、800 Ah,l 000 Ah、l 500 Ah、2 000 Ah、2 500 Ah、3 000 Ah。

4.2.6产品外形尺寸

产品外形尺寸由企业产品标准规定，屏、柜体可优先采用以下外形尺寸（屏柜体框架尺寸）：

2 260 mm×800 Inm×600 mm（高 X宽X深，高度包含眉头 60 mm） _O

5通用要求

5.1环境条件要求

5.1.1影响量和影响因素标称范围的标准极限值

影响量和影响因素标称范围的标准极限值见表I_o

表1影响量和影响因素标称范围的标准极限值

5.1.2使用场所的其他要求

5.1.2.1使用场所不应有超过GB/T 11287-2000和GB/T 14537—1993规定的严酷等级为1级的振 动和冲击。

5.1.2.2使用场所不得有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不 允许充满水蒸气及较严重的霉菌存在。

5.1.2.3使用场所应具有防御雨、雪、沙的设施。

5.1.2.4使用场所任一方向不超过1.5 mT外磁场感应强度。

5.2技术要求

5.2.1充电装置

5.2.1.1充电电压及电流调节范围

充电装置的充电电压及电流调节范围应符合表2的规定。

表2充电电压及电流调节范围

5.2.1.2稳压精度、稳流精度及纹波因数

充电装置在交流输入电压为（85%〜120%）额定值及表2规定的范围内，稳压精度、稳流精度及纹 波因数不应超过表3的规定。

表3稳压精度、稳流精度及纹波因数

5.2.1.3直流电流和直流电压的输出误差

当充电装置输出的充电电流、充电电压通过数字式整定方式（如：数字拨盘、数字键盘、通信接口等 数字方式）进行整定时，应满足下列规定：

a） 充电电流V3O A时，其整定误差不超过士0.3 A；

b） 充电电流≥3O A时，其整定误差不超过士 1%;

C）充电电压的整定误差不超过士O.5%（直流系统标称电压为IlO V及以上）或±1%（直流系统 标称电压为HO V以下）。

5.2.1.4限压特性和限流特性

5.2.1.4.1限压特性：充电装置在恒流充电状态下运行时，当输出直流电压超过限压整定值时，应能自 动限制其输出电压的增加。

5.2.1.4.2限流特性:充电装置在稳压状态下运行时，当对蓄电池的充电电流超过蓄电池的限流整定值 时，或者当输出直流电流超过充电装置的总限流整定值时，应能立即进入限流状态，自动限制其输出电 流的增加。

5.2.1.5 效率

充电装置的效率不应低于表4的规定。

5.2.1.6功率因数

充电装置的功率因数不应低于表4的规定。

表4充电装置的效率及功率因数

5.2.1.7均流不平衡度

多台同型号的高频开关电源模块并机工作时，各模块应能按比例均分负载，当各模块平均输出电流 为50%〜100%的额定电流值时，其均流不平衡度不应超过±5%。

5.2.1.8软启动特性

充电装置应具有软启动特性，软启动时间可根据用户要求设定，一般设定为3 s~10 S_a

5.2.2交流不间断电源和逆变电源

5.2.2.1稳压精度

当输入交流电压为（85%〜120%）额定电压或输入直流电压为表2范围内的电压值，负载电流在 0~100⅜额定负载时，稳压精度不应超过±3%。

5.2.2.2动态电压瞬变范围及瞬变响应恢复时间

动态电压瞬变范围不应超过标称电压值的±10%,瞬变响应恢复时间不应大于20 ms。

5.2.2.3同步精度

同步精度不应超过±2%。

5.2.2.4输出频率

当输入电压和负载电流为额定值时，断开旁路输入，输出频率不应超过（50 + 0.2）H_Zo

• 5.2.2.5 电压不平衡度

对于三相输出的交流不间断电源，电压不平衡度不应大于5%。

• 5.2.2.6 电压相位偏差

对于三相输出的交流不间断电源，电压相位偏差不应超过3°。

5.2.2.7电压波形失真度

输出波形的失真度不应超过3%。

5.2.2.8输出电流峰值因数

若输入电压与负载容量为额定值,输出的电流峰值因数不应小于3 : I_O

5.2.2.9反灌纹波电压

在逆变输出状态下，对直流母线反灌纹波电压的均方根值不应超过直流母线电压的0∙5%°

5.2.2.10 总切换时间

总切换时间应满足：

a） 冷备用模式：旁路输出切换到逆变输出的切换时间不应大于10 ms。逆变输出切换到旁路输 出的切换时间不应大于4 ms。

b） 双变换模式：交流供电与直流供电相互切换的切换时间应为0 ms。旁路输出与逆变输出相互 切换的切换时间不应大于4 ms。

5.2.2.11交流旁路输入要求

5.2.2.11.1交流旁路输入隔离变压器

当配置有交流输入隔离变压器时，输入隔离变压器应满足：

a） 绝缘电阻:绝缘电阻不应小于IO MΩ;

b） 工频耐压:应能承受历时1 min,3 kV工频电压的耐压试验,无绝缘击穿或闪络现象；

C）冲击耐压:应能承受5 kV标准雷电波的短时冲击电压试验。

5.2.2.11.2交流旁路输入稳压器

当配置有交流输入稳压器时，输入稳压器应满足：

a） 输出电压调节范围：不应超过士 10%;

b） 输出电压稳压精度：不应超过士3%。

5.2.2.11.3交流旁路输入过载能力

交流旁路输入电路过载150%时，工作不应小于30 min。

5.2.2.12 效率

当输入电压与负载电流为额定值时，交流不间断电源、逆变电源的效率不应低于表5中的规定。

表5交流不间断电源、逆变电源的效率

5.2.2.13输入功率因数

交流不间断电源的输入功率因数不应小于0.9。

5.2.2.14并机均流性能

具有并机功能的交流不间断电源装置并机工作时,若负载电流为50%〜100%额定电流，其均流不 平衡度不应超过士 5%。

5.2.3直流变换电源装置

5.2.3.1直流变换电源装置类型和直流标称电压

5.2.3.1.1直流变换电源装置应为高频开关模块型。

5.2.3.1.2直流变换电源装置直流输出标称电压为48V。

5.2.3.2稳压精度

直流输入电压在表2规定的上限值和下限内变化，输出电流在额定值的5%〜100%范围内变化， 稳压精度不应超过士 0.6%。

5.2.3.3动态电压瞬变范围及瞬变响应恢复时间

动态电压瞬变范围不应超过标称电压值的±5%。瞬变响应恢复时间不应大于200 In_SO

• 5.2.3.4 杂音电压

5.2.3.4.1电话衡重杂音电压

直流变换电源装置直流输出端电话衡重杂音电压不大于2 mV。

5.2.3.4.2宽频杂音电压

直流变换电源装置直流输出端在3.4 kHz~15O kHz频带内的宽频杂音电压不应大于50 mV；在 0.15 MHz~30 MHZ频带内的宽频杂音电压不应大于20 mV。

5.2.3.4.3离散频率杂音电压

直流变换电源装置直流输出端在3.4 kHz〜150 kHz频带内的离散频率杂音电压不应大于5 mV； 在0.15 MHz~0.2 MHZ频带内的离散频率杂音电压不应大于3 mV；在0.2 MHz~0.5 MHZ频带内的 离散频率杂音电压不应大于2 mV；在0.5 MHZ〜30 MHZ频带内的离散频率杂音电压不应大于1 mV。

• 5.2.3.4.4 峰-峰值杂音电压

直流变换电源装置直流输出端输出峰-峰值杂音电压不大于200 mV。

5.2.3.5反灌纹波电压

直流变换电源装置对直流母线反灌纹波电压的均方根值不应超过直流母线电压的0.5%。

5.2.3.6 效率

在额定负载时，直流变换电源装置的效率不应低于表6的规定。

表6直流变换电源的效率

5.2.3.7并机均流性能

直流变换电源装置的变换模块并机工作时，在负载电流为50%〜100%额定值时，其均流不平衡度 不应超过士 5%。

5.2.4蓄电池

5.2.4.1蓄电池容量

蓄电池组按表7规定的放电电流和放电终止电压进行容量试验，蓄电池容量应符合表7的规定。

表7蓄电池放电终止电压及放电电流

5.2.4.2大电流放电能力

对阀控密封式蓄电池应以3OL。的电流放电3 min,对排气式铅酸蓄电池应以15八。的电流放电 1 min,试验后极柱不应熔断,其外观不应出现异常。

5.2.5直流供电能力

5.2.5.1直流母线电压

控制母线电压最大变化范围为（85%〜110%）直流系统标称电压；动力母线电压最大变化范围为 （87.5%〜112.5%）直流系统标称电压。

5.2.5.2合闸冲击放电

当用户有要求时,产品需要进行此项试验,具体要求见附录A_O

5.2.5.3直流母线连续供电

在正常运行方式、交流电源中断或充电装置发生故障的情况下，直流母线应连续供电。

5.2.5.4控制母线的电压调节功能

当直流母线配置有调压装置时，调压装置应具有手动调压功能和自动调压功能，在调节过程中或调 压装置故障时，直流控制母线应连续供电。

5.2.6噪声

在周围环境不大于40 dB的条件下，自冷式产品的噪声不应大于55 dB（A声级）；风冷式产品的噪 声在50%及以下额定负载时不应大于60 dB（A声级），在50%及以上额定负载时不应大于65 dB（A声 级）。

5.2.7保护及告警

5.2.7.1绝缘监察要求

产品应具备绝缘监察功能。当直流系统发生接地故障或绝缘水平下降到设定值时，绝缘监察装置 应正确发出信号并具有相应的远方信号触点。

当检测多条支路,或多段母线时，宜配置独立的装置。

5.2.7.2电压监察要求

产品应具备电压监察功能，当直流母线电压高于上限设定值或低于下限设定值时，产品的电压监察 装置应正确发出信号并具有相应的远方信号触点。

5.2.7.3闪光信号要求

当用户需要时，产品设置闪光信号功能和相应的试验按钮。

5.2.7.4过压和欠压保护

过压和欠压保护要求：

a） 当输入过压时,装置应具有过压关机保护功能，输入恢复正常后，应能自动恢复原工作状态；

b） 当输入欠压时，装置应具有欠压保护功能或输入自动切换功能，输入恢复正常后，应能自动恢 复原工作状态；

C）当输出过压时，充电装置和直流变换电源应具有过压关机保护功能，故障排除后，应能人工恢 复工作。交流不间断电源和逆变电源应具有输出自动切换功能，故障消除后，应能自动恢复原 工作状态；

d）当输出欠压时，充电装置和直流变换电源可不具有保护动作，但故障排除后，应能自动恢复工 作。交流不间断电源和逆变电源应具有输出自动切换功能，故障消除后，应能自动恢复原工作 状态。

5.2.7.5输出过载和短路保护

5.2.7.5.1充电浮充电装置和直流变换电源装置

当输出过载或短路时，应自动进入输出限流保护状态，故障消除后，应能自动恢复工作。

5.2.7.5.2交流不间断电源和逆变电源

交流不间断电源和逆变电源要求：

a） 输出功率超过额定值的105%〜125%,运行时间大于或等于10 min后自动转旁路,过载消除 后,应能自动恢复工作；

b） 输岀功率超过额定值的125%〜150%,运行时间大于或等于1 min后自动转旁路，过载消除 后,应能自动恢复工作；

C）输出功率超过额定值的150%或短路时，应立刻转旁路。旁路开关要有足够的过载能力，并保 证配电开关先脱扣，过载消除后，应能自动恢复工作。原则上配电开关的额定电流不应大于装 置额定输出电流的50%。

5.2.7.6故障报警要求

当发生下列情况时，产品应能发出报警信号，并且具有远方信号触点：

a）直流电源报警信号：

1） 交流输入过压、欠压、缺相；

2） 交流输出过压、欠压；

3） 充电浮充电装置故障；

4） 直流母线过压、欠压；

5） 直流母线绝缘故障；

6） 蓄电池组过压、欠压；

7） 蓄电池组出口熔断器熔断或断路器脱扣；

8） 馈线断路器脱扣；

9） 绝缘监察装置故障。

b）交流不间断电源报警信号：

D交流不间断电源装置异常；

2）交流馈线断路器脱扣。

C）逆变电源装置报警信号：

D逆变电源装置异常；

2）交流馈线断路器脱扣。

d） 直流变换电源报警信号：

D直流变换电源装置异常；

2）馈线断路器脱扣。

e） 其他报警信号：

D监控装置故障；

2） 避雷器故障；

3） 监控通信异常。

5.2.8监控功能

• 5.2.8.1  一般要求

监控装置应具备对直流电源、不间断电源、逆变电源、直流变换电源、蓄电池组和配电状态的监控 功能。

监控装置可通过通信接口与上级主站进行连接通信，实现对电源系统的远程监控。

5.2.8.2控制功能

控制功能包括：

a） 监控装置应具备电池管理功能，能按设定的条件自动完成对蓄电池充电控制；

b） 监控装置应能对蓄电池、充电装置、不间断电源、逆变电源、直流变换电源等装置的运行方式 进行设定，并可进行自动与手动控制。

5.2.8.3显示和检测功能

• 5.2.8.3.1  显示

监控装置应能显示下列信息：

a） 交流输入电压；

b） 交流输出电压、电流和频率；

C）直流系统母线电压、电流；

d） 蓄电池组电压、电流；

e） 充电装置输出电压、电流；

f） 直流变换电源装置输出电压、电流；

g） 直流系统接地电阻、对地电压及其接地支路编号；

h） 充电装置运行状态；

i） 不间断电源、逆变电源运行状态；

j）直流变换电源装置运行状态。

5.2.8.3.2检测精度及检测周期

监控装置对模拟信号的检测精度不超过O.5%（直流）或1.O%（交流），对状态信号的检测周期不应 超过1 s,异常报警信号的检测周期不应超过0.5 S_O

5.2.8.4保护和故障管理

保护和故障管理功能包括：

a） 根据被监控设备的工作状态和参数变化,及时、准确判断异常或故障类型，并自动实施异常工 况限制、故障保护和声光报警显示功能；

b） 监控装置应提供用于信号报警输出的无源触点。

5.2.9通信功能要求

5.2.9.1 一般要求

产品通信接口应满足现场连接要求。产品通信规约应釆用DL/T 86O、GB/T 19582^DL∕T 634.5104 或其他国家标准或行业标准规定的通信规约。

5.2.9.2遥测功能

产品中的监控装置应能釆集并通过通信接口向远方发送直流系统母线电压、充电装置输岀电压和 电流、蓄电池组的电压和电流;交流输入电源电压;交流不间断电源和逆变电源装置输出电压、电流、频 率;直流变换电源装置输出电压、电流。

5.2.9.3遥信功能

产品中的监控装置应能釆集并通过通信接口向远方发送直流系统母线过压和欠压、直流母线绝缘 降低、充电装置运行状态及故障、交流电源故障、蓄电池熔丝熔断、蓄电池放电欠压等信号，交流不间断 电源和逆变电源装置工作运行状态、交流不间断电源及逆变电源装置异常、交流馈线断路器脱扣，直流 变换电源装置异常、馈线断路器脱扣，监控装置故障、监控通信异常。

5.2.9.4遥控功能

产品中的监控装置应能通过通信接口接收并执行远方的控制信号，控制充电装置的均充和浮充运 行方式的转换。

5.2.10产品的充电功能要求

5.2.10.1产品的充电运行特性应满足蓄电池正常工作的要求。

5.2.10.2具有程序控制功能的产品，应具有充电、长期运行、交流中断的控制程序，其运行控制方式应 满产品运行的需要。运行特性曲线可参考附录C。

5.2.11温度变化对性能的影响

在表1规定的温度范围内变化时,产品应能正常工作,并满足以下要求：

a） 直流电压变差要求：充电装置在稳压工作时，输出电压变差不应超过士 O∙5%;

b） 稳压精度要求：充电装置的输出稳压精度不应超过表3的规定。

5.2.12产品配置要求

5.2.12.1产品的配置应符合相关技术规范和产品设计要求。

5.2.12.2产品应配置有测量充电电流、蓄电池组电压、母线电压、放电电流、交流输入电压等参数的设 施及必要的信号灯、光字牌、按钮等。

5.3安全要求

5.3.1电气间隙和爬电距离

柜内两带电导体之间、带电导体与裸露的不带电导体之间的电气间隙和爬电距离均应符合表8的 规定。小母线、汇流排或不同极的裸露的带电导体之间，以及裸露的带电导体与未经绝缘的不带电导体 之间的电气间隙不小于12 mm,爬电距离不小于20 mm₀

表8电气间隙和爬电距离

5.3.2绝缘电阻

用开路电压为表9规定电压的测试仪器测量有关部位的绝缘电阻,应符合以下规定：

a） 各独立电路与地（即金属框架）之间的绝缘电阻不小于10 MQ；

b） 无电气联系的各电路之间的绝缘电阻不小于10 M∩_o

5.3.3介质强度

5.3.3.1产品的下列部位应进行介质强度试验：

a） 各独立电路与地（即金属框架）之间；

b） 无电气联系的各电路之间。

5.3.3.2介质强度试验电压值= 5.3.3.1中所列部位应能承受频率为（50土5）Hz的工频耐压试验，历时 1 min,（也可釆用直流电压,试验电压为交流电压有效值的1.4倍），不应出现击穿或闪络现象，绝缘试 验的试验等级见表9。

表9绝缘试验的试验等级

5.3.4 冲击电压

产品各电路对地（即金属框架）之间，交流电路与直流电路之间，应能承受标准雷电波的短时冲击电 压试验,试验电压值按表9选取。

承受冲击电压后，产品的主要功能应符合标准规定。在试验过程中，允许出现不导致损坏绝缘的闪 络，如果出现闪络，则应复查介质强度，介质强度试验电压为规定值的75%。

5.3.5温升

正常试验条件下，产品交流输入为额定电压,直流输出电压为浮充电压，输出电流为额定电流时，其 各元器件的温升不得超过表IO的规定。并且发热元件的温度不应影响周围元器件的正常工作且无元 器件损坏。

表10温升要求                   单位为开

表10 （续）                        单位为开

5.3.6耐湿热性能

产品应能承受GB/T 2423.4—2008规定的交变湿热试验，产品在最高温度为+ 40 °C、试验周期为 两周期（48 h）的条件下，经交变湿热试验，在试验结束前2 h内，用规定开路电压值的测试仪表，分别测 量规定部位的绝缘电阻,不应小于0.5 MQ,其介质强度为规定试验电压的75%。

5.3.7产品防护等级

产品的外壳防护等级不应低于GB 4208-2008中IP20的规定。

5.3.8防触电措施

产品的防触电措施应符合JB/T 5777.2—2002中5.12的规定。

5.4电磁兼容要求

5.4.1抗扰度要求

5.4.1.1振荡波抗扰度

产品应能承受GB/T 17626.12-1998第5章规定的试验严酷等级为3级的1 MHZ和100 kHz振 荡波抗扰度试验。

5.4.1.2静电放电抗扰度

产品应能承受GB/T 17626.2—2006第5章的试验严酷等级为3级的静电放电抗扰度试验。

5.4.1.3射频电磁场辐射抗扰度

产品应能承受GB/T 17626.3-2006第5章规定的试验严酷等级为3级的射频电磁场辐射抗扰度 试验。

5.4.1.4电快速瞬变脉冲群抗扰度

产品应能承受GB/T 17626.4-2008第5章规定的试验严酷等级为3级的电快速瞬变脉冲群抗扰 度试验。

5.4.1.5浪涌(冲击)抗扰度

产品应能承受GB/T 17626.5-2008第5章规定的试验严酷等级为3级的浪涌(冲击)抗扰度试验。

5.4.1.6射频场感应的传导骚扰抗扰度

产品应能承受GB/T 17626.6-2008第5章规定的试验严酷等级为3级的射频场感应的传导骚扰 抗扰度试验。

5.4.1.7工频磁场抗扰度

产品应能承受GB/T 17626.8-2006第5章规定的试验严酷等级为4级的工频磁场抗扰度试验。 对于超高压系统使用的产品，应能承受GB/T 17626.8-2006第5章规定的试验严酷等级为5级的工频 磁场抗扰度试验。

5.4.1.8阻尼振荡磁场抗扰度

产品应能承受GB/T 17626.10-1998第5章规定的试验严酷等级为4级的阻尼振荡磁场抗扰度试 验。对于超高压系统使用的产品，应能承受GB/T 17626.10—1998第5章规定的试验严酷等级为5级 的阻尼振荡磁场抗扰度试验。

5.4.2电磁发射限值要求

5.4.2.1传导发射限值和辐射发射限值

产品应符合表11和表12规定的传导发射限值和辐射发射限值。

表11传导发射限值

表12辐射发射限值

5.4.2.2谐波电流限值

在产品的交流输入端,产品的谐波电流含有率不大于30%。

5.5结构及工艺要求

5.5.1结构要求

5.5.1.1产品的结构外形尺寸公差及形位公差应符合表13的规定。

• 5.5.1.2 其他要求应符合JB/T 5777.2-2002中5.2的规定。

表13外形尺寸公差及形位公差            单位为毫米

5.5.2表面涂敷层及系统模拟图要求

产品表面涂敷层与系统模拟图应符合JB/T 5777.2—2002中5.3的规定。

5.5.3元件安装要求

产品元件安装应符合JB/T 5777.2—2002中5.4的规定。

5.5.4母线、连接导线的要求

产品母线、连接导线应符合JB/T 5777.2-2002中5.5的规定。导线截面积参见附录B_O

5.5.5绝缘导线的敷设和连接

产品绝缘导线的敷设和连接应符合JB/T 5777.2—2002中5.6的规定。

5.5.6其他要求

5.5.6.1产品的同类接插件应具有通用性和互换性,应接触可靠,插拔方便,并设有锁紧设施。

5.5.6.2蓄电池组的布置应满足蓄电池的运行要求，保证蓄电池组的绝缘性能，便于维护与检修。对需 要观察液面的蓄电池应便于观察液面。

5.5.6.3产品内安装布置宜满足不停电维护的要求。

6试验方法

6.1试验条件

6.1.1环境条件

除另有规定外，试验应在正常环境条件下进行。正常试验环境条件为：

a）  环境温度：+15 ^OC35 °C；

b） 相对湿度：45%〜75%；

C） 大气压力：86 kPa〜106 kPa。

6.1.2试验电源要求

试验电源要求包括：

a） 交流电源频率：50 Hz+0.5 Hz；

b） 交流电源波形：正弦波，波形畸变因数不大于5%；

C）交流电源中直流分量：偏移量不大于峰值的2%；

d） 直流电源中交流分量（纹波）：不大于6%；

e） 交流电源系统的不平衡度：不大于5%。

6.1.3仲裁条件

当出现争议时，可按GB/T 7261—2008中4.1和4.2规定的基准条件进行仲裁。

6.1.4试验用仪器仪表要求

除另有规定外，试验中所使用的仪器仪表精度应满足下列要求：

a） 一般使用的仪表精度应根据被测量的误差等级按表14进行选择；

b） 测量相位用仪表不低于1.0级；

C）测量温度用仪表误差不超过士 i°c；

d） 测量时间用仪表：当测量时间大于IS时，相对误差不大于0.5%,测量时间小于IS时,相对误 差不大于。∙1%;

e） 其他测试仪器、仪表的精度应符合有关标准的要求,并在计量认证的有效期内。

表14测试仪表精度的选择

6.2结构及工艺检查

检验5.5结构及工艺要求，按JB/T 5777.3—2002第5章规定的方法进行。

6.3稳流精度、稳压精度及纹波因数试验

6.3.1试验线路图

试验接线如图1所示。

三相调压器

充电装置

图1稳流精度、稳压精度、纹波因数的试验线路图

6.3.2稳流精度试验

6.3.2.1充电装置在恒流充电状态下，充电电流设定为表2规定的整定范围内任一点，交流输入电压在 （85%〜120%）额定值（电压表2PV所示值）内变化.调整充电电压在表2规定的变化范围内变化,分别 测量充电电流（电流表IPA所示值），找出上述变化范围内充电电流的极限值Im。

6.3.2.2按式（1）计算稳流精度，计算结果应符合5.2.1.2的要求：

δ,          ^Z-X 100⅞             ..............................（ 1 ）

式中：

S_l ——稳流精度；

IZ——交流输入电压为额定值且充电电压在调整范围内的中间值时，充电电流测量值；

ʃM 充电电流的极限值。

6.3.3稳压精度试验 6.3.3.1充电装置在稳压状态下，直流输出电压设定为表2规定的整定范围内任一点，交流输入电压在 （85%〜120%）额定值（电压表2PV所示值）内变化，调整负载电流为（。〜IO0） %额定值（电流表IPA 所示值），分别测量其充电装置的输出电压（电压表IPV所示值）。找岀上述变化范围内充电装置输出 电压的极限值U_MO

6.3.3.2按式（2）计算稳压精度，计算结果应符合5.2.1.2的要求：

UM — Uz    “

X 100⅞

式中：

SU —-稳压精度；

UZ——-交流输入电压为额定值且负载电流为50%的额定电流时，输出电压测量值;

UM  输出电压的极限值。

6.3.4纹波因数试验 6.3.4.1示波器要求：带宽20 MHZ示波器，扫描速度低于0.5 s/div示波器频带宽20 MHz,扫描速度 低于0.5 s/div,测量探头尽可能靠近被试设备输出端。

• 6.3.4.2 充电装置在稳压状态下，直流输出电压设定在表2规定的整定范围内，交流输入电压在 （85%〜120%）额定值（电压表2PV所示值）内变化，调整负载电流为（。〜Io0） %额定值（电流表IPA 所示值），分别测量直流输出电压平均值U_nc（电压表IPV所示值）、输出电压的交流分量峰-峰值U_pp （示波器IPR所示值）。

6.3.4.3分别按式（3）计算纹波因数,计算结果应符合5.2.1.2的要求：

<?=禁^Xlo0%          ..............................（ 3 ）

式中：

8——纹波因数；

UP_P——输出电压交流分量峰-峰值；

U_X——直流输出电压平均值。

6.4直流电流电压输出误差试验

6.4.1充电电流整定误差试验

6.4.1.1充电装置在恒流充电状态下,充电电流设定在表2规定的整定范围内，交流输入电压为额定值 （电压表2PV所示值），调整充电电压在表2规定的变化范围内的中间值,分别测量充电电流值Iz（电流 表IPA所示值）。

6.4.1.2按式（4）计算整定误差,计算结果应符合5.2.1.3的要求：

^JZO X 100 ⅜            ..............................（ 4 ）

IZO

式中：

當——电流整定误差；

IZ——交流输入电压为额定值且充电电压在调整范围内的中间值时,充电电流测量值； ITa--充电电流的设定值。

6.4.2直流输出电压整定误差试验

6.4.2.1充电装置在稳压状态下，直流输出电压设定在表2规定的整定范围内，交流输入电压为额定值 （电压表2 PV所示值），调整负载电流为50%额定值（电流表IPA所示值），分别测量其充电装置的输 出电压Uz（电压表IPV所示值）。

6.4.2.2按式（5）计算整定误差,计算结果应符合5.2.1.3的要求：

3u =UZ二 Uz。X ]00%         ..............................（ 5 ）

UZO

式中：

而——电压整定误差；

UZ——交流输入电压为额定值且负载电流为50%的额定电流时，输出电压测量值；

Uz°——输岀电压的设定值。

6.5限压特性、限流特性试验

6.5.1充电装置在恒流充电状态下运行，调整负载电阻，使直流输出电压增加，当输出电压超过限压整 定值时,应能自动限制输岀直流电压的增加。

6.5.2充电装置在稳压状态下运行，调整负载电阻,使输出电流逐渐上升而超过限流整定值,充电装置 将自动限制直流输出电流。当输出电流减小到限制电流以下时，能自动恢复工作。

6.6效率和功率因数试验

6.6.1按图2接线，交流输入电压为额定电压，在稳压充电状态，直流输出为额定电流(电阻性负载)、 直流输出电压为电压调节范围上限值，测量交流输入有功功率P (功率表所示值)、直流输出的电流值 九(电流表2PA所示值)和电压值U_πι(电压表2PV所示值)。

说明：

IPV——交流电压表；

2PV直流电压表；

IPA--交流电流表；

2PA——直流电流表；

R——可调电阻器。

图2效率及功率因数试验线路图

6.6.2充电装置的效率按式(6)计算，计算结果应符合5.2.1.5的要求： η=^-~^×100%       ..............................( 6 )

式中：

η ——充电装置的效率；

In   直流输出的电流值；

U_rn直流输出的电压值；

P——交流输入有功功率。

6.6.3充电装置的功率因数按式(7)计算，计算结果应符合5.2.1.6的要求：

PF = I-                  ..............................( 7 )

式中：

PF——功率因数；

P——交流输入有功功率；

S --交流输入视在功率。

6.7均流不平衡度试验

6.7.1充电装置在浮充电状态下，调整高频开关电源模块总输出电流为50⅞I_no

6.7.2测量各模块输出电流值，均流不平衡度按式(8)计算，计算结果应符合5.2.1.7的要求：

當='^nι₇~L X 100%         ..............................( 8 )

J N

式中：

均流不均衡度；

Jm  单模块输岀电流最大或最小值；

I：——单模块输出电流平均值；

IN——单模块额定输出电流值。

6.7.3调整高频开关电源的模块充电电流值为100%九时，重复上述试验。

6.7.4断开任意一个模块电源后，重复上述试验。

6.8软启动特性试验

交流输入电压为额定值，负载电流为50%额定负载电流,启动充电装置，用存贮示波器适当的量程 观察充电装置从输出直流电压开始到输出电压稳定的过程，同时记录该过程的时间，电压从10%到 90%的时间应符合5.2.1.8的要求。

6.9交流不间断电源和逆变电源试验

6.9.1稳压精度试验

6.9.1.1电源输入端分别单独输入直流电源和单独输入交流电源进行试验。在直流电源单独输入时， 直流输入电压在表2规定的上限值和下限值内变化；在交流电源单独输入时，交流输入电压在(85%〜 120%)额定值内变化。

6.9.1.2电源输出端加线性负载，负载电流分别为0和100%额定电流，记录输出电压值。线性负载： 阻性+感性,功率因数0.8滞后。

6.9.1.3电源输出端负载改为整流性负载，负载电流分别为0和100%额定电流，记录输出电压值。整 流性负载:全波整流+阻性，波峰系数3 : 1,有功功率为额定容量的70%。

6.9.1.4按式(9)计算稳压精度，计算结果应符合5.2.2.1的要求：

S_{U =}^UM_T~^U° _X ιoo⅜         ..............................( 9 )

ʊo

式中：

Bu---稳压精度；

UM—— 输出电压波动极限值；

U_a ——输出电压标称值。

6.9.2动态电压瞬变范围试验

6.9.2.1在额定输入电压和额定输出电压条件下，输出接阻性负载，使负载电流由20%额定值突加到 100%额定值,再由100%额定值突减至20%额定值。用存储示波器分别测量两次电流突变时的输出电 压瞬时值，与输出电压额定值之比应符合5.2.2.2的规定。

6.9.2.2在额定输入电压和额定输出电压条件下，输出接阻性额定负载,输入电源在交流电源和直流电 源之间相互切换时，用存储示波器测量的输出电压瞬时值，与输出电压额定值之比应符合5.2.2.2的 要求。

6.9.3瞬变响应恢复时间试验

在6.9.2的试验条件下，用存储示波器分别测量负载电流突变时和输入电源相互切换时,输出电压 从突变的时刻起到恢复至稳压精度范围内止的时间，应符合5.2.2.2的要求。

6.9.4同步精度试验

旁路输入为标准正弦波，UPS输出接阻性额定负载，当UPS与旁路输入同步后，用存储示波器测 量旁路输入波形和UPS输出波形的相位差，按式(IO)计算同步精度，计算结果应符合5.2.2.3的要求：

ij = - √_f; o × I。。％              ..............................（ 10 ）

ðoθ

式中：

4 ——同步精度；

θ——输入与输出的相位差,单位为度（°）。

6.9.5输出频率试验

断开UPS或INV的旁路输入，在阻性额定负载下，其输出频率应符合5.2.2.4的要求。

6.9.6电压不平衡度试验

输入额定电压和频率,在阻性负载下，分别在对称负载和不对称负载下，测量三相输岀的相电压,计 算电压不平衡度。对称负载为三相加额定负载；不对称负载为二相满载，一相空载。测量结果应满足 5.2.2.5的要求。

6.9.7电压相位偏差试验

UPS三相输出接平衡阻性额定负载,测量三相输出相电压的相位角，其偏差值应符合5.2.2.β的要求。

6.9.8电压波形失真度试验

在电源输入分别为交流输入和直流输入下测试，电源在逆变输出工作状态，在空载、阻性额定负载 及非线性额定负载（三相为平衡负载）条件下，输出电压波形失真度应符合5.2.2.7的要求。

6.9.9输出电流峰值因数

在交流输入额定电压和直流输入额定电压下分别测试，电源在逆变输出工作状态，接非线性负载 （平衡负载），调节非线性负载的峰值电流，使电源保持额定输出，测量输出电流的峰值ʃp和均方根值 JRO输出电流峰值因数F = I_P/I_r应符合5.2.2.8的要求。

6.9.10反灌纹波电压

在逆变输出工作状态下，由直流母线输入供电，蓄电池组处于浮充电状态，被测装置输出额定电压 和额定电流，用真有效值表测量一体化电源设备蓄电池组进线处纹波电压均方根值，按式（11）计算纹波 电压因数,计算结果应符合5.2.2.9的要求：

^_S= ⅛¹ X 100%        ..............................（ 11 ）

Ud

式中：

Sw——纹波电压因数；

U_rmS —纹波电压均方根值；

U_i——直流电压平均值。

6.9.11总切换时间试验

在额定输入和阻性额定负载（三相为平衡负载）时，人为模拟各种切换条件，用存储示波器记录输出 电压波形，其切换时间应符合5.2.2.10的要求。

6.9.12交流旁路输入试验

6.9.12.1变压器绕组与铁芯、输入绕组与输出绕组之间的绝缘电阻、工频耐压及冲击电压应符合 5.2.2.11的要求。

6.9.12.2在输入交流电压为（85%〜120%）额定值和阻性额定负载（三相为平衡负载）下，其输出电压 调压范围和稳压精度应符合5.2.2.11的要求。

6.9.12.3在额定条件下长期运行，在150%过载条件下运行30 min,温升应符合5.3.5的要求。

6.9.13效率试验

分别在额定交流输入和额定直流输入条件下，输出接阻性额定负载，测量变换效率应符合5.2.2.12 的要求。

6.9.14输入功率因数试验

在额定交流输入条件下,输出接额定负载,测量输入功率因数应符合5.2.2.13的要求。

6.9.15并机均流试验

电源输入为额定值,输出负载电流分别为额定值的50%和100%（三相为平衡负载），测量各个单元 的交流输出电流，按式（8）计算负载电流不均衡度，计算结果应符合5.2.2.14的要求。

6.10直流变换电源装置

6.10.1稳压精度试验

直流输入电压在表2规定的上限值和下限内变化，输出电流在额定值的5%〜Io0%范围内变化, 输出电压在标称电压的100%〜110%范围内任一数值上保持稳定，在输出端测量输出电压，按式（2）计 算的稳压精度应符合5.2.3.2的要求。

6.10.2动态电压瞬变范围试验

6.10.2.1在额定输入电压和额定输出电压条件下，负载电流从额定值的25%—50%—25%和50% 一 75%—50%进行阶跃变化,用存储示波器测量直流输出电压的波形，其超调量应符合5.2.3.3的要求。

6.10.2.2输入电压从0到额定值突变时，用存储示波器测量直流输出电压的波形，其超调量应符合 5.2.3.3的要求。

6.10.3瞬变响应恢复时间试验

在6.10.2的试验条件下，用存储示波器分别测量输出电压从突变的时刻起到恢复至稳压精度范围 内止的时间，测量结果应符合5.2.3.3的要求。

6.10.4杂音电压试验

6.10.4.1 试验电路

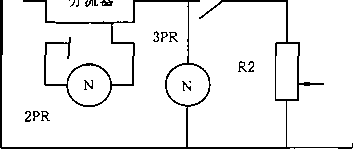

杂音电压试验电路如图3所示。

直流电流

测试装置

图3杂音电压试验线路图

6.10.4.2试验方法

6.10.4.2.1按图2接好试验电路。按测试内容要求在被测DC/DC输出端分别连接以下仪表：连接 30 MH_Z选频表:测量离散频率杂音电压（仪表测试回路串接一只0.1 MF/1OOV无极性电容器）；连接 20 MHZ示波器：测试峰-峰值杂音电压；连接杂音计,测试电话衡重杂音电压与宽频杂音电压。

6.10.4.2.2启动DC/DC,调节直流输入电压为额定值,直流输出电压为额定值，负载电流分别为50% 和100%额定值。

6.10.4.2.3用杂音计中电话衡重加权测量模式，选择75 Ω输入阻抗，并选择适当的量程，读取并记录 杂音计的最大电压测量读数，即为输出端电话衡重杂音电压值,测量结果应符合5.2.3.4的要求。

• 6.10.4.2.4 用杂音计 15 Hz~30 MHZ 加权测量模式 U 段（3.4 kHz~150 kHz）及 ∏I 段（0.15 MHZ〜 30 MHz）,选择75 Q输入阻抗，并选择适当的量程，读取并记录杂音计II段与DI段最大电压测量读数， 即为输出端3.4 kHz~150 kHz频段与0.15 MHZ〜30 MH_Z频段杂音电压值，测量结果应符合5.2.3.4 的要求。

• 6.10.4.2.5 用30 MHZ选频表选择适当的量程，按3.4 kHz~150 kHz频段、150 kHz~200 kHz频段、 200 kHz~500 kHz频段、0.5 MHz~30 MHZ频段进行测量，读取并记录各频段最大电压测量读数，即 为输出端离散杂音电压值,测量应符合5.2.3.4的要求。

6.10.4.2.6用20 MHZ示波器选择适当的量程，示波器扫描速度应低于0.5 s,读取并记录示波器所显 示的最大峰-峰值幅度，即为输出端峰-峰值杂音电压，测量结果应符合5.2.3.4的要求。

6.10.5反灌纹波电压试验

蓄电池组处于浮充电状态，被测装置输出额定电压和额定电流，用真有效值表测量一体化电源设备 蓄电池组进线处纹波电压均方根值,按式（11）计算纹波电压因数，应符合5.2.3.5的要求。

6.10.6 效率试验

在输入和输出为额定值，负载电流为额定值条件下测量，测量结果应符合5.2.3.6的要求。

6.10.7并机均流试验

电源输入为额定值,输出负载电流分别为额定值的50%和100%,测量各个单元的输出电流，按式 （8）计算负载电流不均衡度，应符合5.2.3.7的要求。

6.11 蓄电池试验

6.11.1蓄电池容量试验

6.11.1.1试验接线如图4所示。

蓄电池组

说明:

R——可调电阻器;

IPA——直流电流表; 2PA——直流电流表； IPV—直流电压表; 2PV——直流电压表； 3 PV——交流电压表。

图4蓄电池容量试验线路图

6.11.1.2将蓄电池充至满容量后，充电装置停止工作，接好放电回路。

6.11.1.3调整电阻R,使其放电电流（电流表2PA所示值）为规定值，测量蓄电池组单体电池电压及蓄 电池组电压（电压表2PV所示值）。

6.11.1.4按蓄电池组中任一只放电到终止电压的蓄电池的放电时间来计算蓄电池组容量，其值折算到

25 °C时，蓄电池组容量应符合5.2.4.1的要求。

6.11.1.5蓄电池组允许连续进行三次充放电循环，三次充放电循环内容量应达到要求。

6.11.2大电流放电能力试验

经6.11.1试验合格后进行本试验,将蓄电池完全充电后，按5.2.4.2规定的电流和时间连续放电，然 后检查蓄电池的极柱和外观，导电部件不应熔断,外观不应出现异常和明显变形。

6.12直流供电能力试验

6.12.1合闸冲击放电试验

产品需要进行此项试验时，按附录A进行试验。

6.12.2直流母线连续供电试验

产品工作在浮充电状态下，中断交流电源500 ms~l 000 ms,录出交流电源中断和恢复供电全过 程的示波图。直流母线应供电连续且直流母线电压应符合5.2.5.1的要求。

6.12.3控制母线的电压调节功能试验

在装有硅链调压或其他调压装置的产品中，进行手动调压和自动调压试验：

a） 手动调压试验：动力母线电压值不变，每次手动调压一挡，控制母线电压变化一次,直至调整到 控制母线电压与动力母线电压相等为止，其测试结果应符合5.2.5.4的要求；

b） 自动调压试验:调节动力母线电压从最大值连续下降及从最小值逐渐上升到最大值时，自动 调压装置均能使控制母线电压保持在整定的范围内，其测试结果应符合5.2.5.4的要求。

6.13噪声试验

在交流输入电压为额定输入电压，输出额定负载，周围环境噪声不大于40 dB,在距噪音源水平位 置1 m,离地面高度1 m~1.5 m,测得产品的噪声；对风冷式产品，改变负载为50%额定负载,测试产品 的噪声。测得的噪声应符合5.2.6的要求。

6.14保护及告警功能试验

6.14.1绝缘监察要求试验:模拟绝缘降低故障，观察绝缘监察装置的动作和触点输出等情况，应符合 5.2.7.1的要求。

• 6.14.2 电压监察要求试验：调整母线电压，观察电压监察装置的动作和触点输出等情况，应符合 5.2.7.2的要求。

6.14.3闪光报警要求试验：观察闪光信号装置动作情况与相应的配置,应符合5.2.7.3的要求。

6.14.4过压和欠压保护试验:分别调整输入电压为过压和欠压值，观察产品动作情况；分别调整输出 电压为过压和欠压值,观察产品动作情况。产品在过压和欠压情况下，应符合5.2.7.4的要求。

6.14.5过载和短路保护试验:模拟过载和短路故障,观察产品动作情况，应符合5.2.7.5的要求。

6.14.6故障报警要求试验:模拟故障，观察故障报警情况及触点输出情况，应符合5.2.7.6的要求。

6.15监控功能试验

监控功能按下列方法进行试验：

a） 一般功能试验:检查监控装置的一般功能应符合5.2.8.1的要求；

b） 控制功能试验:检查监控装置控制功能应符合5.2.8.2的要求；

C）显示与检测功能试验：检查监控装置检测精度和检测周期应符合5.2.8.3的要求；

d）保护和故障管理:检查监控装置对故障信息的处理应符合5.2.8.4的要求。

6.16通信功能试验

6.16.1将产品通信接口与模拟主站相连接,进行通信功能试验。

6.16.2产品的通信规约测试按相关标准规定的方法进行，通信规约应符合5.2.9.1的要求。

6.16.3遥测功能试验，与通信接口连接的主站应能正确接收到当前运行状态下的参数，应符合5.2.9.2 的要求。

6.16.4遥信功能试验,模拟各种故障及动作信号，与产品通信接口连接的主站应能正确接收到各种相 应的报警信号及设备运行状态指示信号，应符合5.2.9.3的要求。

6.16.5遥控功能试验，与通信接口连接的主站应能对设备工作状态进行转换操作，应符合5.2.9.4的 要求。

6.17产品的充电功能试验

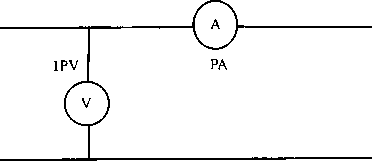

6.17.1试验接线如图5所示。

三相调压器

蓄电池组

说明：

PA--直流电流表；

IPV——直流电压表；

2PV——交流电压表。

图5充电特性试验线路图

6.17.2充电特性试验

6.17.2.1在Io0%放电后，进行充电试验。

6.17.2.2交流输入电压为额定电压,调整充电装置的充电电流值（铅酸蓄电池充电装置为ʃɪθ）,按蓄电 池要求的充电方式进行充电，测量蓄电池每个单体电池的端电压和蓄电池组电压。

6.17.2.3在充电过程中，应每半小时（或者1 h）记录一次充电装置的充电电流及蓄电池组电压,绘制充 电曲线。

6.17.2.4对于具有自动控制功能的产品，应按企业产品标准规定，检验充电过程中的全部功能。

6.17.2.5充电过程应符合制造企业规定和蓄电池的要求。

6.17.3具有程序控制功能产品的充电运行过程特性试验

6.17.3.1充电控制程序

设定充电电流、充电电流最小值、充电电压、浮充电压、浮充计时时间（为缩短试验时间，可用3 min~ 5 min模拟代替）、浮充倒计时起点电流等参数。

6.17.3.2 充电程序

通过调整负荷,模拟充电装置由恒流充电状态自动转换至恒压充电状态，充电电流下降到最小值 时,再自动转换浮充电状态。

6.17.3.3长期运行程序试验

装置在正常浮充电状态时，浮充计时时间达到整定值时，充电装置自动进入充电程序。

6.17.3.4交流中断程序试验

按6.12.2交流电源中断的方法进行中断试验,交流电源恢复后，充电装置自动进入充电程序。

6.18温度变化对性能的影响

6.18.1将产品放置恒温箱内，按GB/T 7261—2008中9.1的要求进行试验。

6.18.2按6.3.3分别测量、计算充电装置的稳压精度。

6.18.3充电装置在稳压状态下，直流输出电压在整定范围内任一点，交流输入电压为额定值，调整负 载电流为50%额定值，在基准温度下测量输出电压值为U。，在标称温度下测量输出电压值为S ,按 6.4.2.2分别计算整定误差为竣，亳，则变差M按式（12）计算,计算结果应符合5.2.11的要求：

一北           ..............................（12 ）

6.19产品配置试验

检查产品的配置，产品配置应符合5.2.12的要求。

6.20安全要求试验

6.20.1检验5.3.1电气间隙和爬电距离，用测量工具测量规定部位的最小间隙,应符合5.3.1的要求。

6.20.2 检验5.3.2绝缘电阻，按GB/T 7261—2008中12.1规定的方法进行，应符合5.3.2的要求。

6.20.3检验5.3.3介质强度，按GB/T 7261-2008中12.2规定的方法进行，应符合5.3.3的要求。

6.20.4检验5.3.4冲击电压，按GB/T 7261—2008中12.3规定的方法进行，应符合5.3.4的要求。

6.20.5检验5.3.5温升，按GB/T 7261—2008第8章规定的方法进行，应符合5.3.5的要求。

6.20.6检验5.3.6耐湿热性能，按GB/T 2423.4—2008规定的方法进行，应符合5.3.6的要求。

6.20.7检验5.3.7产品防护等级，按GB 4208-2008规定的方法进行，应符合5.3.7的要求。

6.20.8检验5.3.8防触电措施，用电桥、接地电阻测试仪或数字式低电阻测试仪测试接地电阻，检查防 触电防护措施，应符合5.3.8的要求。

6.21抗扰度试验

6.21.1检验结果及合格判定

6.21.1.1 检验结果

抗扰度试验过程中可能出现以下四种结果：

a） 在技术规范内性能正常；

b） 功能或性能暂时降低或丧失，但能自行恢复；

C）功能或性能暂时降低或丧失，但需要操作者干预或系统复位；

d）由于设备（元器件）或软件损坏，或丢失数据导致不能自行恢复的功能降低或丧失。

6.21.1.2合格判定

合格判定如下：

a） 在试验中出现6.21.1.1中a）或b）的结果，判定为合格；

b） 在试验中出现6.21.1.1中C）或d）的结果，判定为不合格。

6.21.2振荡波抗扰度试验

检验5.4.1.1振荡波抗扰度，按GB/T 17626.12—1998规定的方法进行。

6.21.3静电放电抗扰度试验

检验5.4.1.2静电放电抗扰度，按GB/T 17626.2-2006规定的方法进行。

6.21.4射频电磁场辐射抗扰度试验

检验5.4.1.3射频电磁场辐射抗扰度，按GB/T 17626.3—2006规定的方法进行。

6.21.5电快速瞬变脉冲群抗扰度试验

检验5.4.1.4电快速瞬变脉冲群抗扰度，按GB/T 17626.4-2008规定的方法进行。

6.21.6浪涌（冲击）抗扰度试验

检验5.4.1.5浪涌（冲击）抗扰度，按GB/T 17626.5—2008第8章规定的方法进行。

6.21.7射频场感应的传导骚扰抗扰度试验

检验5.4.1.6射频场感应的传导骚扰抗扰度，按GB/T 17626.6—2008规定的方法进行。

6.21.8工频磁场抗扰度试验

检验5.4.1.7工频磁场抗扰度，按GB/T 17626.8—2006规定的方法进行。

6.21.9阻尼振荡磁场抗扰度试验

检验5.4.1.8阻尼振荡磁场抗扰度，按GB/T 17626.10—1998规定的方法进行。

6.22电磁发射试验

6.22.1工作条件

电磁发射试验时，交流输入电压为额定值，产品工作在浮充电状态，直流输出电压为浮充电压,输出 电流分别为额定电流（电阻性负载）和0.5倍额定电流（电阻性负载）。

6.22.2合格判定

电磁发射限值不超过表U及表12中规定限值可判为合格。超过规定值,判为不合格。

6.22.3传导发射限值试验

检验5.4.2.1传导发射限值，按GB 9254-2008规定的方法进行，对交流输入端进行测试。

6.22.4辐射发射限值试验

检验5.4.2.1辐射发射限值，按GB 9254-2008规定的方法进行。

6.22.5谐波电流限值试验

产品在浮充状态下，输出直流电流为额定电流，在充电装置交流输入侧测量第2次〜第19次谐波 电流的含有率,应符合5.4.2.2的要求。

7检验规则

• 7.1 一般要求

产品的检验分出厂检验和型式检验两类。

7.2出厂检验

7.2.1每台产品均应进行出厂检验,经检验合格后方能出厂,并具有证明产品合格的产品出厂证明书。

7.2.2出厂检验项目见表15。

7.3型式检验

7.3.1在下列情况下，产品应进行型式检验：

a） 新设计的产品（包括转厂生产），在定型鉴定前应进行型式检验；

b） 连续生产的产品，每四年应进行一次型式检验；

C）正式投产后，当设计,制造工艺或主要元器件有较大改变，可能影响产品性能时，应进行型式 检验;

d）停产一年以上又重新生产时,应进行型式检验。

7.3.2型式检验项目见表15。

7.3.3型式检验应在出厂检验合格的产品中任意抽取一台作为检验样品。

7.3.4进行型式检验时，产品如达不到5.2-5.4规定要求中任一条要求时，均按主要缺陷计算，则判定 该产品不合格。结构及工艺要求（5.5）按JB/T 5777.3—2002合格判定原则进行判定。

7.3.5产品型式检验不合格，该产品应停止生产，直至查明并消除不合格的原因，再次型式检验合格后 方能恢复生产。

表15检验项目

表15 （续）

表15 （续）

8标志、包装、运输和贮存

8.1 标志

8.1.1每套产品应有铭牌，应安装在明显位置，铭牌上应标明以下内容:

a） 设备名称。

b）  型号。

C）技术参数：

D 蓄电池组额定容量（Ah）；

2） 额定输入交流电压（V）;

3） 直流额定电流（A）；

4） 直流标称电压（V）；

5） 不间断电源额定输出电压（V）；

6） 不间断电源额定输出功率（VA）；

7） 不间断电源额定输出频率（HZ）；

8） 逆变电源额定输出电压（V）；

9） 逆变电源额定输出功率（VA）；

10） 逆变电源额定输出频率（Hz）；

ID直流变换电源额定输出电压；

12）直流变换电源额定输出电流。

d）  质量（kg）。

e） 出厂编号。

f） 制造年月。

g） 制造单位名称或标识。

8.1.2产品的各种开关、仪表、信号灯、光字牌、动力母线、控制母线等，应有相应的文字符号作为标志， 并与接线图上的文字符号一致,要求字迹清晰易辨，不退色，不脱落，布置均匀，便于观察。

8.2包装

产品包装应由企业产品标准规定。

8.3运输

产品在运输过程中，不应有剧烈振动、冲击、曝晒雨淋和倾倒放置等。

8.4贮存

产品在贮存期间，应放在空气流通，温度在一25 °C〜+ 55 °C之间，月平均相对湿度不大于90%,无 腐蚀性和爆炸气体的仓库内，在贮存期间不应淋雨、曝晒、凝露和霜冻。

9随同产品供应的文件

出厂产品应配套供应以下文件：

a） 装箱文件资料清单；

b） 使用说明书；

C）电气原理图和接线图；

d） 产品出厂合格证明书或合格证；

e） 装箱单。

附录A

（规范性附录）

合闸冲击放电要求

A.1概述

当产品使用在变电站且开关为电磁操作机构时，需按下列技术要求进行事故放电能力试验和正常 工作情况下的合闸冲击放电试验。

A.2铅酸蓄电池

A.2.1事故放电电流的确定

铅酸蓄电池的事故放电能力试验的冲击放电电流应根据蓄电池放电状态、放电的终止电压和蓄电 池组的个数来选择,其事故放电电流的大小由表A.1来确定。

表A.1冲击电流的选择

注：0状态放电为100%满容量的事故电流放电。

A.2.2铅酸蓄电池一般取I_W A放电Ih后，进行冲击电流放电试验。试验进行3次，每次历时

500 ms,每两次间隔时间为2 s,放电时，其母线电压不应低于5.2.5.1的规定。

A.3试验方法

A.3.1试验接线如图A.1所示。

三相调压器

充电装置

蓄电池组

2K

分流器

说明：

1PR、3PR——示波器的电压输入信号端;

2PR——示波器的电流输入信号端;

1PV.2PV——直流电压表；

1PA,2PA——直流电流表；

R1、R2——负载电阻；

3PV --交流电压表_O

图A.1蓄电池事故能力放电试验

A.3.2 100⅝电池容量的冲击电流放电能力试验步骤如下：

a） 将蓄电池按充电要求充满容量,并转入浮充电1 h,充电装置停止工作；

b） 调整R2使其电流为规定的冲击放电电流值；

C）合开关2K,使冲击放电电流的时间为500 ms；

d） 记录放电电流及电压,计算蓄电池组的电压；

e） 试验3次，每次试验间隔时间为2 s。

A.3.3事故过程中冲击电流放电能力试验步骤如下：

a） 将蓄电池按充电要求充满容量，转入浮充电1 h,充电装置停止工作；

b） 调整Rl使其放电电流为规定值,合开关3K,经规定的放电时间，保持放电电流不变;

C）调整R2使其放电电流迭加到规定的冲击电流值；

d） 合开关2K,使冲击放电电流的时间为500 ms；

e） 记录放电电流及电压,计算蓄电池组的电压；

f） 试验3次，每次试验间隔时间为2 s。

A.3.4正常运行过程中冲击电流放电能力试验步骤如下：

a） 将蓄电池按充电要求充满容量，转入浮充电1 h；

b） 控制母线带经常负荷电流；

C）冲击负荷接合闸（动力）母线，调R2使其放电电流事故状态下的冲击电流值;

d） 合开关2K,使冲击放电电流的时间为50。ms；

e） 试验一次记录放电电流及电压,计算蓄电池组的电压。

附录B

（资料性附录）

导线颜色及截面积的相关规定

B l小母线、汇流排、主电路导线相序及颜色应符合表B.1规定。

表B.1小母线汇流排主电路导线相序及颜色

注：安装位置按屏、柜的正视方向。正、负母线安装时，其间距不宜小于60 mm。

B.2产品选用的连接导线应釆用铜导线，且其截面积不应小于表B.2的规定。

表B.2导线截面积

图C.1直流电源设备充放电特性示意图

中华人民共和国

国家标准

电力工程直流电源设备

通用技术条件及安全要求

GB/T 19826—2014

*

中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(Iooo45)

网址 www.spc.net.cn

总编室= (010)64275323 发行中心：(010)51780235

读者服务部≈(010)68523946

中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

*

开本880X 1230 1/16 印张3 字数82千字 2014年7月第一版 2014年7月第一次印刷

*

书号：155066 • 1 -49439 定价 42. 00 元

如有印装差错由本社发行中心调换 版权专有侵权必究 举报电话= (010)68510107

打印H期：2014年7月28円F009A
