本部分阐述了带电导体在发生过负荷（见433）和短路（见434）时如何由一个或多个电器进行保护自动切断电源，但是对按照436的规定过电流已受限制者、在433. 3（过负荷保护电器的省略）或在 434.3（短路保护电器的省略）中所规定的条件得到满足者除外。本部分还包括过负荷保护与短路保护之间的配合（见435）。

注1：当故障可能引起过电流的数值与过负荷的数值差不多时,符合433规定的带电导体过负荷保护，可认为也是这类故障的过电流保护.

注2：本部分的要求没宥考虑外界彩响.

注3：本部分规定的对导体的保护不必保护与该导体连接的设备。

注4：利用插头和电源插座将设备连接到固定装置的软电缆,并不属于本部分的范围，因此设置过电流保护也不是必需的. ，

注5；在本部分中，分断并不意味着隔离。

430.2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件，其最新版本〔包括所有的修改单）适用于本文件。

GB 16895.6—2000建筑物电气装置第5部分：电气设备的选择和安装第52章：布线系统（idt IEC 60364-5-52*1993）

IEC 60269-2低压熔断器第2部分:专职人员使用的熔断器的补充要求（主要用于工业的熔断器）标准化熔断器系统示例 A 至 I（LOW-Voltage SWitChgear and COntrOIgear assemblies—Part 2: Particular requirements IOr busbar trunking SySteliIS CbUSWayS））

IEC 60269-3低压熔断器第3部分GE熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至F（LOW--VO It age fuses—Part 3: StIPPlelTLentary requirements for fuses for USe by UnSkiIIed PerSoDS （fuses mainly for household and SinliIar applications）— EXanIPIeS Of StandardiZed SySternS Of fuses A to F）

IEC 60269-4低压熔断器第4部分:半导体设备保护用嬌断体的补充要求（LOW-VOɪtage fuses— Part 4: SuppiemeiItary requirements for Fuses-Iinks for the ProtaCtiOll Of SemiCOndUCtor devices）

IEC 60364-4-41 低压电气装置第4-41部分：安全防护电击防护（LOW-VOltage electrical installations—Part 4 41 !Protection for Safety-PrOtetiOn against electric ShOCk）

IEC 60439-2低压成套开关设备和控制设备第2部分:对母线干线系统（母线槽）的特殊要求（LOW-VOltage SWitChgear and COntroIgear assemblies—Part 21 PartiCUlar requirements for busbar trunking SyStCmS CbUSWayS））

IEC 60947-Ξ 低压幵关设备和控制设备第2部分：断路器CLOW-VOltage _EWitChgea_r and CUnr

IrOIgCar一Part 2∙CirCUit-breakers)

IEC 60947-3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及婚断器组合电器 (LOW-VOltage SWlIChgear and ContrOlgear—Part 3 : Switches, discGnuectors, SWitCh-disconnectors and fuse-combi nation UnitS)

IEC 60947-6-2低压开关设备和控制设备第6-2部分；多功能电器(设备)控制与保护开关电器 (设备)(CPS) (Low-VQitage SWltChgear and COlItrOlgear—Part 6*2 J MUltiPle function equipment -COntrOI and PrOteetiVe SWitching devices(or equipment)CCPS))

IEC 60724 额定电压1 kV(Um = l_t 2 kV)和3 kV(Um = 3.6 kV)电缆的短路温度限值(Short-CLrCUit temperature IimitS Of electric cables With rated VOltage9 Of 1 kV(l7m = l. 2 kV)and 3 kV(Um = 3.6 kV)) _I

IEC 60898(所有部分)电气附件家用及类似场所用过电流保护断路器(EI_eCtriC_al accessories CorCUit-breakers for OVerCUrreTlt PrOteCtLOn far hous^lehold and Siinilar installations)

IEC 61009(所有部分)家用和类似用途的带过电流保护的剰余电流动作断路將(RCBO) (RtSidUal CUrrent OPeratCd CirCUit-breakers With Integral OVerCUrrent PrOteCtiOn for household and similar USeS(RCBOS))

IEC 61534(所有部分) 电源母线系统((all PartS)_tPowertrack SyStems⅛

430.3 一般要求

保护电器应在流经回路导体的过电流引起对绝缘、接头，端子或导体周围的物料有损害的热效应成机械效应危险之前,分断任何过电流. ：

431按照回蹈特征的要求

431.1线导体的保护

431.1.1除431.1. 2适用的场合外,所有的线导体都应装设过电流检测，在检测到过电流时,应分断该导体,但不必分断其他帯电导体.

如果一相的分断会引起危险，例如对于三相电动机，则应采取适当的極防措施.

431. 1.2在TT或TN系统中，对于向没有配置中性导体的由线导体供电的回路「只要同时满足下列条件,则该线导体之一不需要装设过电流检測： ^!

a) 在同一回路内或在电源侧，装设有检测不平脣负荷和分断所有线导体的保护.
b) 中性导体不是从a)中所述保护电器负荷侧回路的人工中性点配出。

431.2中性导体的保护

431.2.1 Tr 或 TN 系统

在中性导体的截面积至少等效于线导体的截面积的地方，且中性导体的电流预期不会超过线导体电流值的情况下，不需要在中性导体上进行过电流检测或装设分断中性导体的电器。

在中性导体的截面积比线导体的赧面积小的地方,需要对中性辱体进行过电流检测，以适合于中性导体的截面积+这种检测应能分断统导体,但不必分断中性导体.

在上述两种情况下，中性导体应受到短路保护。

注，这神保护可以利用线导体中的过电流保护电器来宴事.在IS种情配下，中性导体不需要过电肃保护览分断中性导嫁的电器-

对中性导体中的电流预期会超过线导体中电流值的情况,见4313, 3.

除了对中性导拡的分断要求外,其他要求都适用于PEN导体.

431.2.2 IT 系统

在配置了中性导体的场合，对毎个回路的中性导体都应装设过电流检测.这种过电流检测保护应分断包括中性导体在内的相应回路的所有带电导体,如果是下列情况,则不需要这种措施：

——特定的中性导体,它已由设置在电源侧例如电气装置进线端的保护电器进行有效的过电流保护,或

—— 特定的网路,它是由剩余电流动作保护电器保护的，而该电器的剰余动作电流不超过相应中性导体载流量的0.2倍，这个电器应能分断包括中性导体在内的相应回路的所有帯电导体。该电器的所有极都应具有足够的分断容量“

注，强烈建议在IT系统中不宜配置中性导怵，

431.2.3谐波电流

在多相回路中，在线电流中的谐波含量致使在中性导体中的电流预期超过导体裁流破的情况下，则対该中性导体应进行过负荷检测，这种过负荷检测应与通过中性线的电流特性相协调,并应只分断线导体而不必分断中性导体"在分断中性导体的场合,需符合431. 3的要求=

注，关于对中性导体保护的更进一歩的要求，在GBI68S5.6中给出，

431.3在多相系统中中性导怵的分断和再接通

在要求分断中性导体的场合■其分断和再接通应当是，中性导体不应在线导体分断之前被分断，而再接通则应在线导体连接之前或与其同时接通・

432保护电器的特性

保护电器应具有432.1〜432. 3指出的型式*

432, 1兼有防止过负荷电流和短路电流的保护电器

除了在434. 5. 1中所规定的以外，兼有防止过负荷电流和短路电流的保护电器应分断包括其安装处的預期短路电流在内的任何的过电流，对于断路器还应能接通这一电流.这样的电器可以是，

——兼有过负荷和短路两种脱扣功能的断路器；

—与熔断器串联在一起的断路器；

——具有gG特性熔断体的熔断器。

注1：嬉断器包括构成辕个保护电器的所有部件.

注2：如果在⅛311和434. S中的要求得到满是，则不排除使用其他保护电器，

432.2只防止过負荷电流的保护电器

这些保护电器应满足433的要求，而且分断能力可小于在保护电器安装处的预期短路电流值。

注1：这些电器通常是反时限的保护电器.

注2’ aM型熔断器不保护过负荷.

432.3只防止短路电流的保护电器

仅进行短路电流保护的电器应被装设在已采用其他方式实现过负荷保护或按.433的规定允许不装

3 设过负荷保护的场台。这种电器应具有分断不低于包括其安装处预期的短路电流的能力，对于断路器还应能接通不低于包括其安装处预期的短路电流.这种保护电器应满足434的要求"

这种电器可以是；

只具有短路脱扣功能的断路器；

一采用gM._aM型熔断体的壻断器“

432.4保护电器的特性

过电流保护电器的特性应符合下列标准内相关的规定,例如GB 1。963、GB 14048. 2、GB 14048.9、 GB16917 .GB∕T 13539-2、GB 13539. 3、GB/T 13539. 4 或 GB 14048.3,

注：并不排徐使用其他的保护电器，条件是它们的时间/电流特性具有与本规定等效的保护水平.

433过负荷保护

433,1导体与过負荷保护电器之闾的配合

防止电缆过负荷保护电器的工作特性应满足以下两个条件：

⅞ ≤ ʃ. ≤ IZ

h ≤ 1.45 X I_i

式中：

J_a——回路的设计电流，単位为安培(A) _J

h电缆的持续载流量,単位为安培(A)(见GB/T 16895. 15)；

L —-保护电器的额定电流,単位为安培(A)。

注1：対于可调的保护电器,额足电质ʃo是给定的整定电流.

h——保证保护电器在约定的时间内可靠动作的电流,单位为安培(A).

保证保护电器可靠动作的息流I_t的数值应由电器的生产厂家提供,或由产品标准给出•

在某些情况下,按照本条所装设的保护可能不保证起到保护作用，例如：出现持续的过电流而又小于L的情况.在这种情况下,宜考虑选择具有较大截面租的电缱.

注?： h是通过线导体的设计电航,或是3次谐波含最大的情况下通过中性导体的持续电流*

注3_i保证保护电器在约定的时间内可靠动作的电流，也可被称为I_I按产品标准给出的n或是i_f. Λ和L两者是J_n的倍数,而且注意宜正确地表示其数值和系数.

注4： 4S3.1的条件(。和(2)的说明，见附衆瓦

注丄在采用修正系数后，设汁电流丄可以被认作为实际电流I_tt 52.CB/T issəs,ɪ-aoos的31】.

433.2过負荷保护电器的位置

433.2. 1过负荷保护电器应装设在会引起导体载流量降低的地点-例知在裁面积、特征、安装方式或结构改変处,但433. 2. 2和433. 3适用的场合除外_B

433.2.2如果布线在改変处(裁面积、特征、安装方式或结构上)和保护电器安装处之间的部分没有分支回路也没有电源插座,旦至少満足F列网个条件之一，则该导体的过负荷保护电器，可以沿着该布线的路线敷设：

a) 它按照网4的要求具有短路保护_j
b) 其长度不超过3 m,已设法使短路的危险降至最小,并且,其安装方式能使火灾或对人的危险减至最小(见434. 2.1),

注，按照冷所述的装置，见图Gk按照b)所述的装置,见囲C.2,

433.3过负荷保护电器的省略

本条所述各种情况不适用于装设在具有火灾危险或爆炸危险场所中的电气装置或规定有不同条件要求的特殊装置和场所.•

433. 3. 1 概述

下述情况不需要装设过负荷保护电器：

a）被设置在截面积、特性、安装方式或结构改变处的负荷侧导体,其过负荷得到电源侧的保护电器的有效保护.

b）不太可能过负荷的导体,该导体按照434的要求具有頰路保护,而且它既没有分支回路也没有电源插座。

C）装置进线端，在装置进线端的配电盘有过负荷保护电器，而且它能兼顾对在装置的进线端和总配电点之间的装置部分提供保护，而总配电点以下回路已釆用过负荷保护措施。

d）电信、控制、信号回路以及类似回路。

注；按照a）、b）和d）的安装,见图C. 3.

433.3,2在IT系统中过负荷保护电器的位置或省略

433. 3. 2.1在433. 2. 2和433. 3. 1中关于过负荷保护电器的装设或者省略的规定,不适用于IT系统，除非没有过负荷保护的每个回路采取下列保护措施之一：

a）采取在GB 16895. 21中412规定的保护措施;

b）每一回路都采用剩余电流动作保护电器保护，在发生第2次故障时立即动作，

C）対于仅釆用绝缘监测的连续监视系统采用以下两个措癒之一，

——在第1次故障发生时分断回路;或者

——给出发生故障的信号指示，按照运行要求排除故障，并判断第2次故障的危险性。

注：建议按照IEC 61557-9的规定,安装绝缘故障定位系统.由于这种系统的碰用，在不中断供电的情况下，可检測并确定绝縁故障的部位。

433.3.2.2如果在每一回路中都装设了剩余电流动作保护电器,在没有中性导体的IT系统中，则在相导体中的一相可以省略过负荷保护电器。

433. 3. 3由于安全的原因，应考虑将过负荷保护电器省略的场合

对于意外断开用电设备的供电回路会引起危险或损坏的场合,允许省略该回路的过负荷保护电器。这种情况的例子包括F

——旋转电机的励磁机回路；

——起重电磁铁的供电回路；

——电流互感应的二次回路，

—灭火装置的供电回路；

——为安全设施（防盗警报器、瓦斯警报器等）供电的回路。

注：在这种情况下，宜考虑装设过负荷报警器件，

433.4并联导体的过负荷保护

在用一个保护电器保护几框并联导体的情况下,在并联导体中不应有分支回路或用作隔离或通断的电器。

本条不排除采用环形的终端回路。

433.4.1在并联导体之间均衡分配电流

在用一个电器保护的并联导体中电流分配平衡时,则在433.1中的h值为各早体的载流员之和。

如果GB/T 16895,15 2002中523. 6a）的第一项的要求得到満足，则可以认为电流的分配是均衡的。

433.4.2在并联导体之间不均衡分配电流

•在每一相使用一根导体无法实现,而巨在并联导体之间的电流又是不平街的情况下,则每根导体的设计电流和过负荷保护的耍求应逐个地考慮。

注；如果导体之间的电流差大于毎根导体的设计电流的1。%,则认为并联导体之冋的电流是不均衡的.在A.Z 中给出了指导。

434短路保护

本部分仅考虑同一回路导体之间矩路的情况。

434.1预期短路电流的确定

应确定电气装置每个相应点的预期短路电流,这可以通过计算或通过测量确定，

注；在供电点处的预期短路电流，可以从供电公司获％

434.2短路保护电器的位置

短路保护电器应装设在导体的載而积减小或者其他变化导致导体的载流量发生改变的地方，但

434. 2.1、434. 2. 2或434. 3适用的场合除外，
- 434.2. 1 F面规定的各种情况不应被应用到处于具有火灾危险或爆炸危险场所的装置和有特殊规定的指定不同条件的某些场所.在下述条件下，短路裸护电器町以装设在434.2中规定以外的地方。

在截面积减小或其他变化的地点与保护电器的位置之间的那部分导体，既不底有分支回路也不应有电源插座,而且那部分导体应是：

a）长度不超过3 m，并且

b）其安装方式能使短路的危险诚至最小,并且

注1：例如,这个条件可以由加強布繊对外界影响的防护来实现。

注2 ；见图D. 1 Ii

C）不装设在靠近可燃物处。

434.2.2保护电器可以装设在被而积滅小处或其他改变处的电源侧，按照434. 5. 2的规定，它的动作特性应能保护负荷側布线的短路。

注：在附录D中所给出的方法可以滴足434.2.2的要求.

434.3短路保护电器的省略

下面的两个条件应同时得到满足：

——布线的敷设将短路的危险减至最小（见434.2.1中b）项）1而且

——布线不靠近可燃性材料。

不需要装设短路保护电器的例如有：

a）将发电机,变压器、整流器、蓄电池连接到相关的控制盘上的导体,保护电器装设在这些控制盘上；

b）回路的断开可能使有关电气装置的运行出现危险,例如,在433. 3. 3中所提到回路；

C）某些测量回路；

d）在装置的进线端,上级配电设备有一个或多个短路保护电器，而且这些电器保护进线端与总配电盘之间的部分,总配电盘处有进一步短路保护.

434.4并联导体的短路保护

用一个保护电器可以保护多根并联导体防止遭受短路影响，该保护电器的动作特性应当是当故障出现在某一根并联导体中的最不利于的位置时,仍能保证有效的动作。应考虑并联导体之间的电流分配，故障电流能从并联导体的两端流至故障点。

如果用一台保护电器不能有效保护,则应采取以下一项或多项保护措施：

a）在敷设布线时应将任一并联导体中短路的危险降至最低,例如，采用防止机械损伤的保护，而且，各导体的安装方式应将火灾的危险或对人的危险降至最低“

b）对于并联的两根导体,短路保护电器应装设在每根并联导体的电源侧。

C）対于多于两根的并联导体,则短路保护电器应分别安装在每根导体的电源側和负荷侧。

在A.3中给出了指导.

434.5短路保护电器的特性

每个短路保护电器都应满足434.5.1的要求。

434.5. 1分断能力不得小于其安装处的预期最大短路电流,但下列情况除外。

如果在电源侧装设有所需要的分断能力的保护电器,则允许本保护电器的额定分断能力低于预期短路电流的保护电器。此时，这两个保护电器的特性应当配合,使通过这两个保护电器的能量不超过负荷侧的保护电器以及由这两个保护电器所保护的导体在没有损伤的情况下所能承受的能量.

注：在某些情况下可能还需要考虑其他的特性。例如对于负荷侧的保护电器，需要考虑电动应力和电孤能量。需要配合的特性的详细資料应从有关电器的制造厂取得.

434.5,2对于电缆和绝缘导体,应在使导体绝缘的温度上升到不超过允许限值的时间内切断在回路任一点处的短路引起的所有电流。

对于保护电器的动作时间小于0.1 s情况,短路电流的不对称分量起重要影响，而对于限流保护电器而言族，亨应大于由保护电器的制造厂提供的允许通过的能量（孔）值，

对于持续时间不超过5 _S的短路，由已知的短路电流使导体绝缘由正常运行的最高允许温度上升到极限温度的时间，可近似地用式（3）计算：

Z = Q • ..............................（3）

式中：

i——持续时冋，单位为秒（s）;

S― 导体截面积,单位为平方毫米（mm≈）；

I——有效的短路电流方均根值S m. s）,单位为安（A）；

k——取决于导体材料的电阻率、温度系数和热容量以及相应的初始和最终温度的系数。対于以常用材料绝缘的线导体的&值,如表43A所示，

義43A导体的k值

特性/状况	导体絶缘的类抱
特性/状况	PVC 熱型型屬料		PVC 熱甄型蠻料 _______90 笔_______		EPR XLPE 熱囲型的	橡胶 60 lɔ 热固型的	鲂物质 PVC 护套无炉套
导体截面初mm：	≤300	>300	≤300	>300
初始泪度/X：	70		90		90	«0	70	105
最终温度	160	140	160	140	250	200	IeO	250
导關材札钢铝钢导体的锦焊接头	115 76 115	103 6S	IDO 66	I I 8fi 57	143 94	141	115	135 — 115*
•这个值用于容易⅛⅜触模的蹂电塩_：__I_________________
注L在考虑中的其他*償有： - 小截面导体（尤其塁皺面枳小于IQ mπ√的芋体 ——其他类型的导体接圣；裸导体. 注丄短路保护电器的紡称电流可以大于导体的载流量. 注土上述系数是tl IEC 60721 ⅛依据的. 注L系数卫的针算方法见SH 163U5. 3→OO4中附⅞⅝ A_n

434.5.3对于符^GB 7251.2要求的母线槽系统和符合IEC 61534系列标准要求的电源母线系统适用下列要求之一：

—母线槽或电源母线系统的額定短时间耐受电iSUcw）和額定峰值耐受电流,分別不应低于预期的短路电流的方均根值和预期的短路电流峰值.对于毋銭槽或电源母线系统，IE所限定的最长的时间不应小于保护电器动作的最长时间，

——与特殊保护电器相关联的册线槽或电源母线系统，其额定有限短路电流,不应低于预期的貌路 I

电応

435过负荷保护与短蹬保护之间的配合

435.1用一个电器提供的保护

提供过负荷和短路保护的一个保护电器,应满足433和434的要求.

435.2由分开的电器分别提供的保护

433和434的要求分别适用于过负荷保护电器和短路保护电器“

这些保护电器的特性应配合，以使短路保护电器的允许通过的能母不超过过鱼荷保护电器不受损伤的允许通过的能量。

注，这神要求并不排除在GB 14013. 4中所规定的配合形式.

436利用电源的特性限制过电流

当供电电源不可能提供超辻导体载流鬣的电流时，可以认为该导悻已经具有过负荷保护和短路保护］例如某些电铃变压器、某些电焊変压器和某些类型的热电发生器）。

附录 A （资料性附录）并联导体的过电流保护

A. 1引言

并联导体的过电流保护宣为所有并联的导体提供充分的保护。对于截面积相同、导体材料长度相同以及安装方式相同的两根并联导体,要做到导体中流过的电流基本相等，以满足对过电流保护的要求，是不难做到的。对于更为复杂的导体的设置,应对导体间电流分配不均衡和故障中电流的多个通道进行认真考虑。本附录给出了需要考虑的问题的指导.

注：关于计算并联导体之间电流的更详细的方法，在IEC 60287-1-3中给出.

A. 2并联导体的过负荷保护

当包含有多芯电缆的并联导体的回路中发生过负荷时，在毎根导体中的电流増加的比例将是相同的.如果并联导体之间的电流分配是均衡的，那么，只用一个保护电器就能保护所有的导体。在采用适当的并列系数和其他适用系数的情况下,并联导体的截流量（IZ）是每根导体的截流量之和.

并联电缆之间的电流分配因这些电缆的阻抗不同而不同。对于太截面的单芯电缆,其阻抗中的电抗分量大于电阻分量,这对电流的分配有很大的影响。电抗分量受每根电缆相对的物理位置影响，例如,如果回路的每一相都是由两根大截面的电缆组成,两根电缆具有相同的长度、结构和截面积,而并联设置于不利的相对位置（例如同相电缆捆扎成一束），这样，电流的分配可能是70%∕30%,而不是 5O%∕5O%_α

当井联导体间阻抗的差异导致电流分配不均衡,例如,差别大于10%时,则对每个导体的设计电流和过魚荷保护的要求应分别予以考虑.

每根导体的设计电流可以用总负荷和每根导体的阻抗计算求得。

巩根并联导体中的第A根导体的设计电流I玷由式（A. D给出：

加=傍军多冃,呉:裂¥+…+劃..................E）

式中：

Z₈ —回路的设计电流,单位为安培（A）.

∕_h* ——第k根导体的设计电流,单位为安培（A）；

乙一第k根导体的阻抗,单位为欧姆（IV；

ZI和ZE ——分别是第1根导体和第m根导体的阻抗,单位为欧姆（Q）.

在并联导体的截面积不大于12Omm²时，第&根导体的设计电流I_Bt由式（A, 2）给出：

I_at = IB 4 丄 e ¥~ɪe- ..............................（ A. 2 ）

ɔɪ + d ----- ɔm

式中：

S_t ——第化根导体的截面积.

Sι∙,∙S_nt---导体】,,・导体m的截面积。

单芯电缆的阻抗是电缆相对位置和电缆结构（例如铠装或非铠装）的函数，其阻抗的计算方法在 IEC 6Q287-1-3中给岀。并联电缆之间的电流分配推荐采用测试验证.

用设计电流I_Bi代替433.1的公式⑴中的扁，如式（A.3）所示：

Iat ≤ ∕_n ≤ I矗 ..........................（A, 3 ）

在433. I的条件（1）和（2）的I_Z的值,既可以是每根导体的载流量払，条件是每根导体有过负荷保护电器（见图A.1）,因此：

≤ ʃn* ≤ ʃat ...............A. 4 ）

也可以是,所有导体的载流量之和，即£巩,条件是所有的并联导体只有-个共用过负荷保护电器（见图A.2）,因此：

ʃa WJrI < 云玲 ........................（ A* 5 ）

式中

I_ni ——第庄根导体的保护电器的标称电流,单位为安培（AL

侦 ——第k根导体的持续载流量,单位为安培（A）；

I” --保护电器的额定电流,单位为安培（A）；

Σ以——决根并联导体的载流量之和,单位为安培（AL

注：对于母线系统,有关资料宜从制造厂或从GB 7251. 2荻得。

电源侧

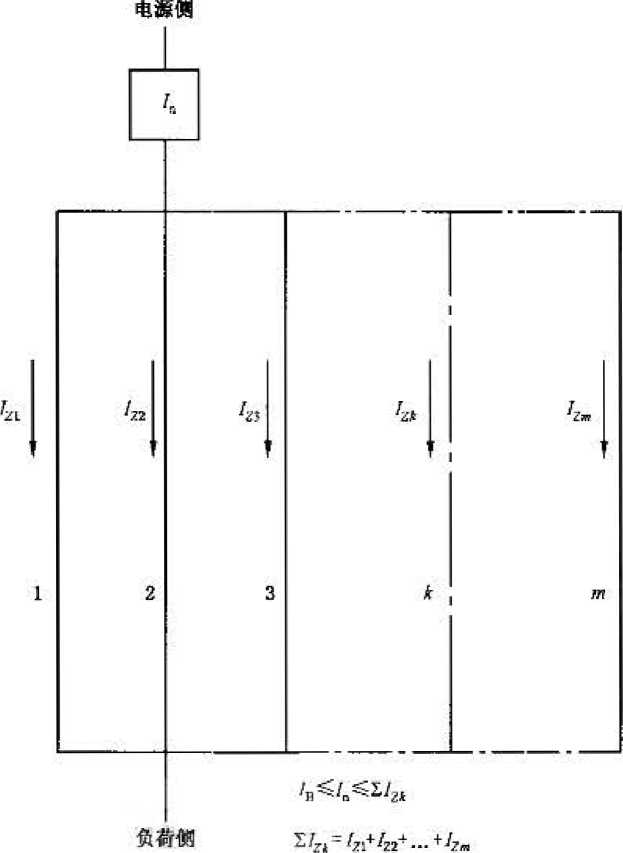

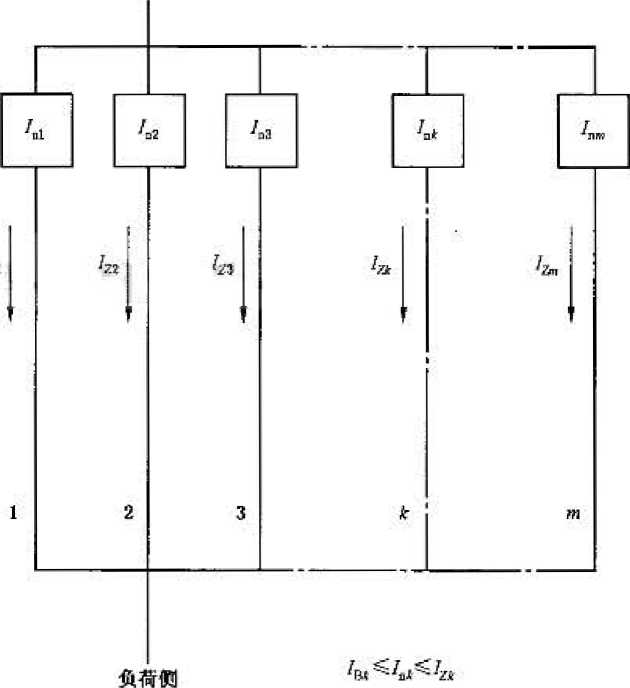

图入】m根并联导体中每根都有过负荷保护电器的回路

图A. 2次根并联导体共用一个过负荷保护电器的回路

A.3并联导体的短路保护

当导体并联时,保护电器的布置应考虑并联部分内頰路的影响。

在采用一个保护电器时,并联配置中的某个导体不可能受到有效的保护，因而宜考虑其他的保护配置.这些配置包括:对毎根导体装设单独的保护电器、在每根并联导体的电源侧和负荷侧分别装设保护电器，以及在电源侧装设可联动的保护电器。特殊的保护配置的确定取决于故障条件的可能性-

在多根导体并联连接的情况下，就有多条故障电流通路同时岀现的可能,从而导致在故障部位的电流连续激增的后果，对此，可能要在每根并联导体的电源侧（S）和负荷侧（I）都装设短路保护，在图A.3和图A, 4中说明的就是这种情况。

負苟側

負荷爾

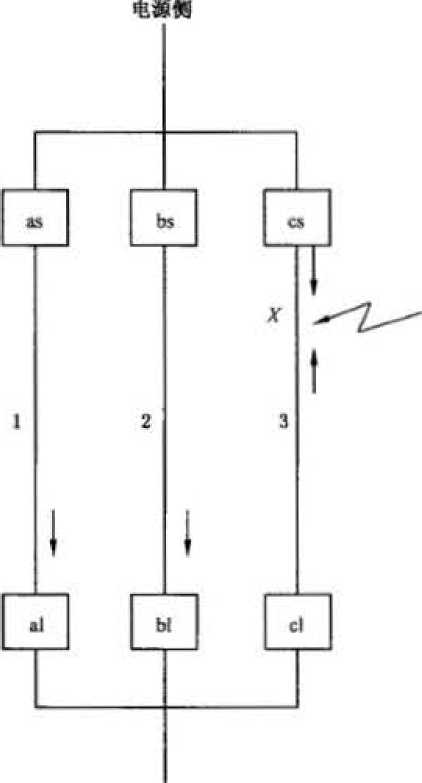

图A. 3在故障开始时疏通的电流

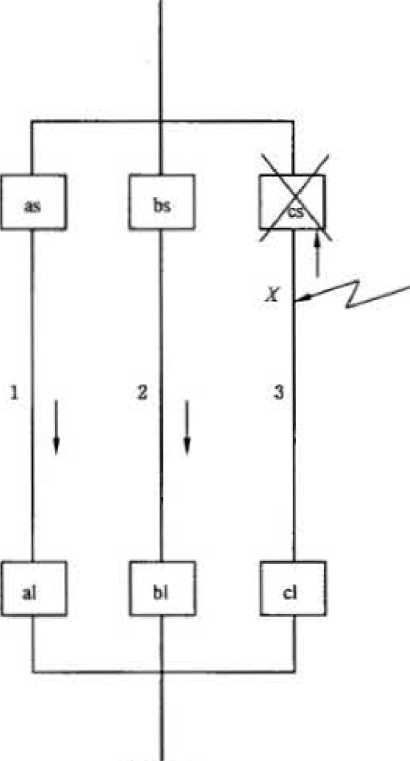

图A.4保护电器CS动作后流通的电流

图A.3表示，假如故障出现在导体3的X点，故障电流就会在导体］、导体2和导体3中流通，故障电流和流过保护电器C_S和_Cl的故障电流比例,将取决于故障点的位置.在本例中,是假设最大比例的故障电流将流过保护电器C_Se图ʌ, 4表示，在保护电器_CS 一旦动作，故障电流仍然经过导体1和导体 Z流至故障点X_B由于导体I和导体2是井联的,流过保护电器as .和bs的电流被分流，可能不足以使它们在所要求的时间内动作.对于这种情况,装没保护电器¢1是必要的.应当注意，疏过H的电流小于流过CS并使其动作的电流。如果故障点处靠Cl足够近，cl将首先动作.如果在导体1或导体2出现同样的故障,装设保护电器蔔和hl也同样是必要的。

将保护电器装设在晒端的方法,与将保护电器只装设在电源侧的方樓相比,它有两个缺点。首先,如果在 X点的故障由于和Cl的动作而被排除r，那么该回路就会由导体】和导体2带着原有的负荷継续运行a 因此,导体1和导体2的故障以及随后的过负荷,也许无法被检測出来，因为这取决于故障的阻抗_II其次,在 X点的故障有可能烧断在c】侧的导体而形成开路,故障余下的一侧则带电而未被检測出来。

另一个可替代6个保护电器的方案是在电源侧装设~个可联动的保护电器"见图A.R这将防止在故障状态下回路继续运行.

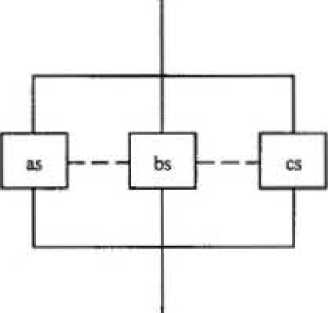

图A.5可联动的保护电器的说朔

附录B

（资料性附录）

433. 1的条件（1）和（2）

1_b ≤ Z_n ≤ IZ ..............................(B. 1)

I_Z ≤ 1. 45 X J₂ ..............................( B.2 )

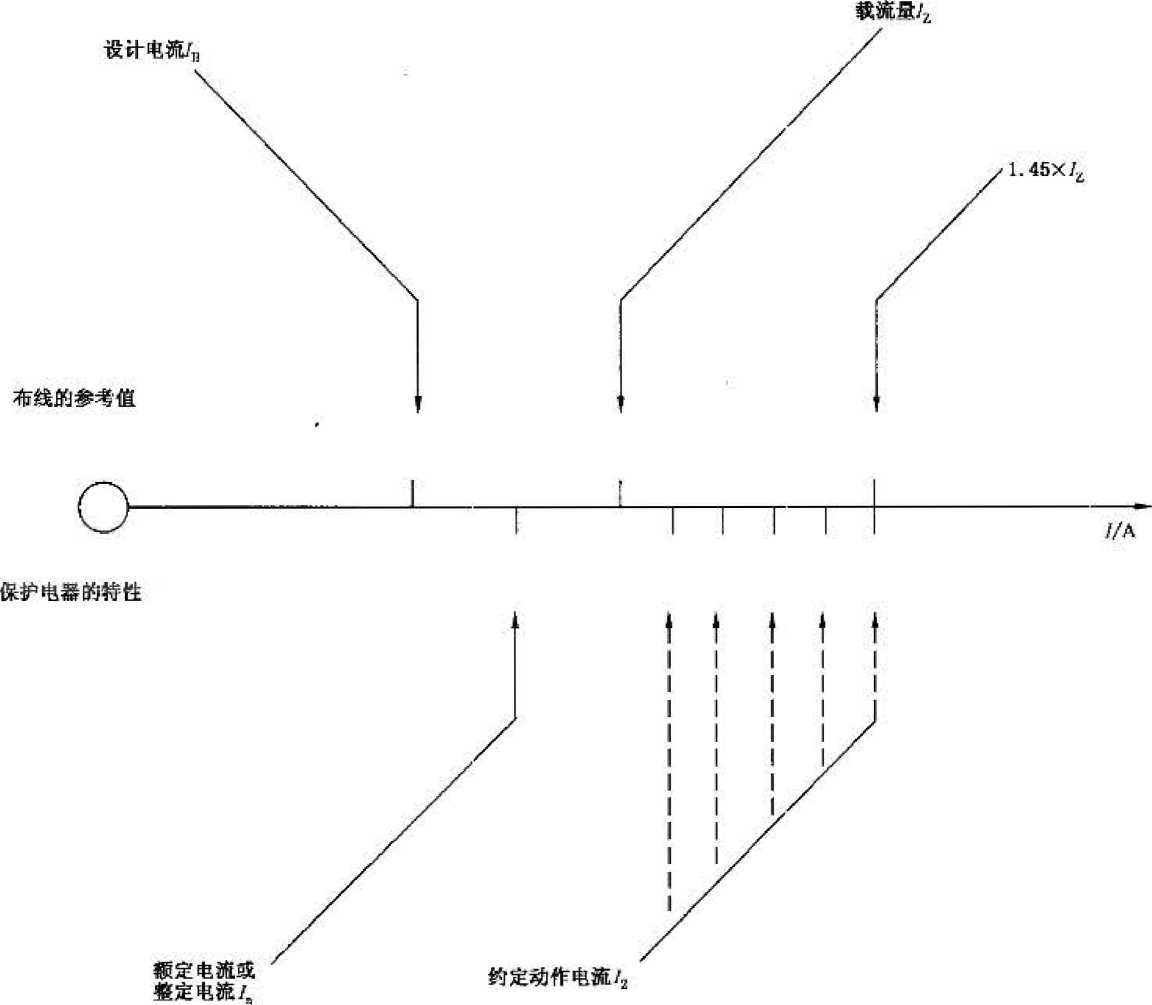

图B, 1 433.1的条件（1）和条件（2）的说明

附录C

（资料性附录）

过负荷保护电器的位置或省略

C I概述

每个回路要装设过鱼荷保护电器和短路保护电器。这些保护电器通常都需要装设在每个回路的起点。

对于某些应用,过负荷保护或頰路保护电器之一，可不遵循这种一般要求,条件是须由其他保护电样来起保护作用，

C 2在分支回路起点不需要装设过负荷保护的情况

a）参照433. 2. 2 a）和图Cl,过负荷保护电器珏,可以从分支回路（B）的起点（Q）沿支路移动，条件是,在这个分支回路的保护电器P_J的电源侧没有其他分支回路连接或电源插座，而且，按照 433. 2. 2 a）的要求，对分支回路的这部分提供了短路保护，

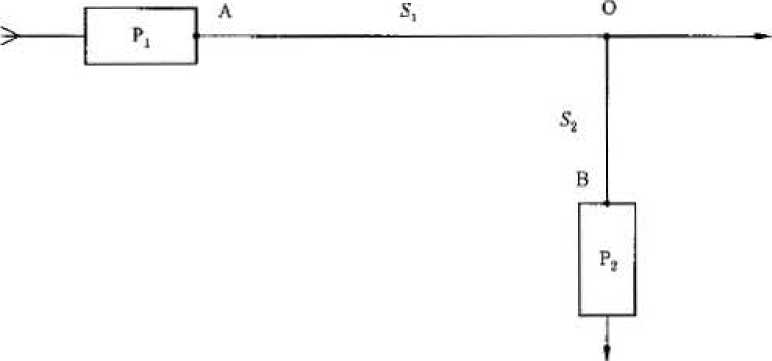

≡ C. 1过负荷保护电器（PQ不在分支回路（B）的起点（见433.2.2 2）

该过负荷保护电器做为布线系统的保护电器，由于仅用电设备可以产生过负荷W因此，过负荷保护电器可以在分支回路受到短路保护的范围内的任何一处安装。

b）参照433.23 b）和图C.2,过负荷保护电器Pn可以自分支回路（B）的起点（O）被移至不超过3 m的地方,条件是,在分支回路的这段长度上设有其他的连接或电源插座,而且,按照433. 2,Ξ b）的要求, 其长度不能超过3 m,而乩在这段长度上能使短路、火灾以及对人的危险降至最低。

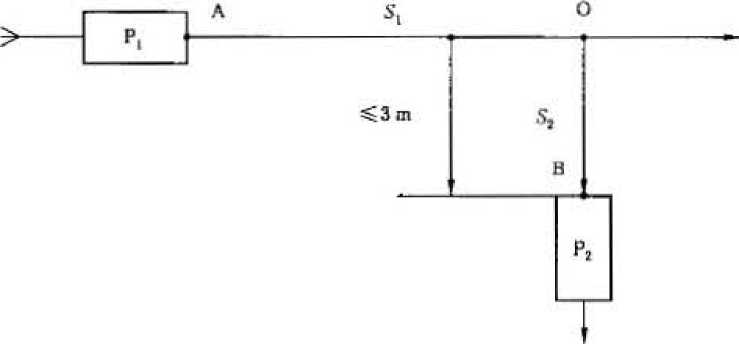

图C.2过负荷保护电器（P_t）⅛iδ在不超过离分支回路（B）起点的3 m⅛C見433.2.2 I_J））

大家认可的长度是3 m,分支回路的这一段没有短路保护,然而，需采取预防措施来保证安全。见

433. 2. 2 b)≡此外，电源回路的短路保护也可以保护该分支回路直到P₂装设处(见附录DX

C.3可以省略过负荷保护的情况

a)参照433, 3.1和图C. 3,允许省略过负荷保护的条件是在这个分支回路的保护电器的电源侧, 既没有其他分支回路连接也没有电源插座,并且适用于下列一种情况：

分支回路⅛由P】提供过负荷保护(见433. 3. 1 a));或

——分支回路B₃不大可能过负荷(见433, 3₁I b))_f或

——分支回路民用于电信、控制、信号以及类似情况(见433.3.1 d)),

注：P_i ,P₃和孔分别是用于分支回路玦、回路爲利回路岛的短路保护电器,

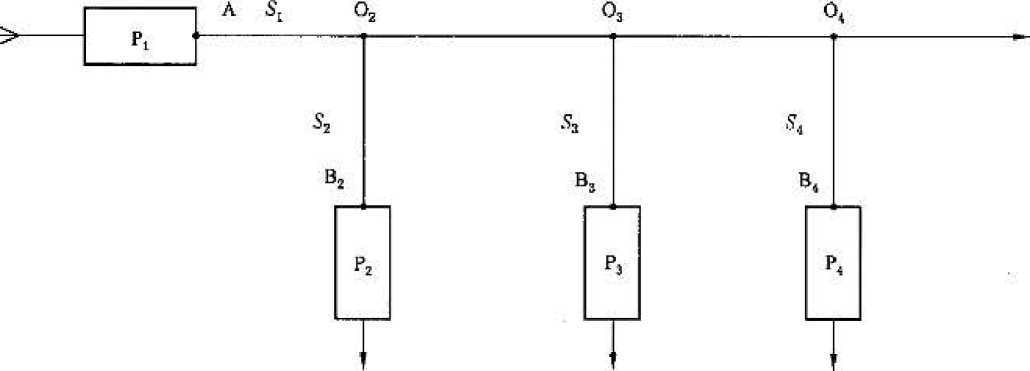

图C 3可以省略过负荷保护的说明(见433.3. 1 a).b)和司))

b)参照433.3. 2.1 图C.4,由433.3,2,1提出的C. 2和C,际)的附加要求，只能适用于ΓΓ系统。当这个分支回路的保护电器巳的电源侧，既没有其他的连接也没有电源插座时，可以省略过负荷保护,并且符合下列一种情况：

——分支回路氐釆用在GB 16895. 21中412规定的保护措施,并且由II类设备组成；或

——分支回路％用RCD保护,该保护在第二次故障出现时立即动作;或

分支回路围安装有绝缘监测电器,它在第一次故障出现时就能分断回路,或发出报警信号以表示有故障存在。

注：P₃,P₁和已是分别用于分支回路爲、回蹈B_d和回路氏的短路棵护电器.

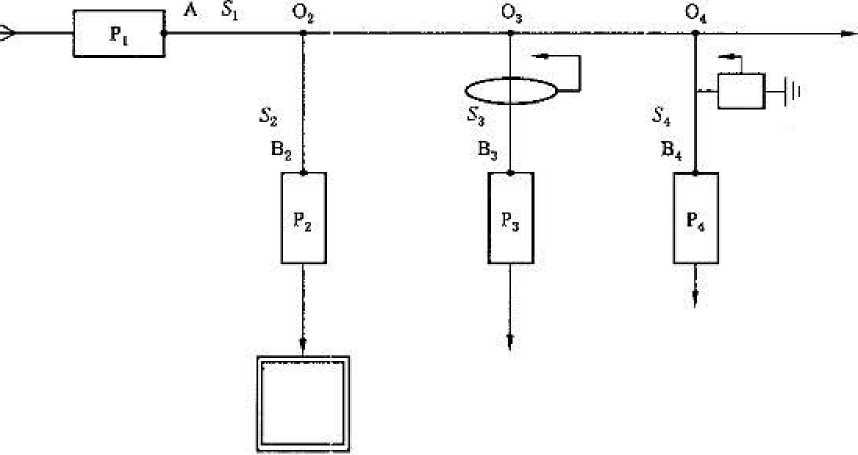

图C.4在IT系统中可以省略过负荷保护的说明

在IT系统中，需要考虑可能出现影响不同回路的两个单独的绝缘故障.在大多数情况下，这函个绝缘故障会枸成短路，然而,两个故障回路内的故障阻抗、导体的长度和截面积.都可能是未知的.结粟，这种可能岀现的两个绝缘故障，可能导致至少一个保护电器因过她流而动作.

附录D

（资料性附录）

短路琮护电器的位置或省略

D. 1概述

每一个回路都要装设过负荷保护电器和短路保护电器，这些保护电器通常装设在每个回路的起点，

对于某些应用，过负荷保护或毎路保护电器之一,可不遵循这种一般要求,而所提供的其他保护仍然有效"

D.2在分支回路起点不需要装设短路保护的情况

a）参照434.2,1和图D.1,短路保护电器E ,可以自分支回路（B_S）的起点（O）,沿着（BQ被移至不超过3 m的地方，条件是在分支回路的这段长度上没有其他的连接或电源插座，而且在

434. 2.1的情况下，对这段长度，能使短路、火灾以及对人的危险降至最低。

----------A S_I O

>-------- P_l ¹--*'-----r-------------------

注=S—导体的截面积。

图IX 1短踣保护电器（％）在分支回路上位置的有限改变（见434.2∙ 1）

大家认可的在分支回路中这3 m长的导体,不受到短路保护，但是，供电回路短路保护仍可以提供短路保护直到巳装设处*

b）参照434. 2/和图D. 2,短路保护电器P_J可以装设在分支回路（B）的起点（O）的电源側的某点处，条件是按照432. 2.2的规定该分支回路的起点与这段分支回路的短路保护电器之冋的最大长度，按“三角形法则”的规定,

具有截面积为S₂的在。点处分支的导体,其利用装设在A点的保护电器P_I提供短路保护的最大长度，是在三角形BQN中给出的长度ON.

本条可以用在只有短路保护的情况。在这个例子中,是不考虑过负荷保护的（见G 3） _B

这个最大长度与能使保护电器R动作的最小短路电流相对成.这个保护电器保护分支回路B］至长度AB,也保护分支回路Bn由P_I保护的分支回路岛的最大长度取决于分支回路瓦连接到分支回路Bl的位置n

说明，

ΛB——用装设在A点的保护电器P_l作短路保护的截面积为S₁导体的最大长度L₁;

AAf——用装设在A点的保护电器P_I作短路保护的載面积为S₃导体的最大长度L_2o

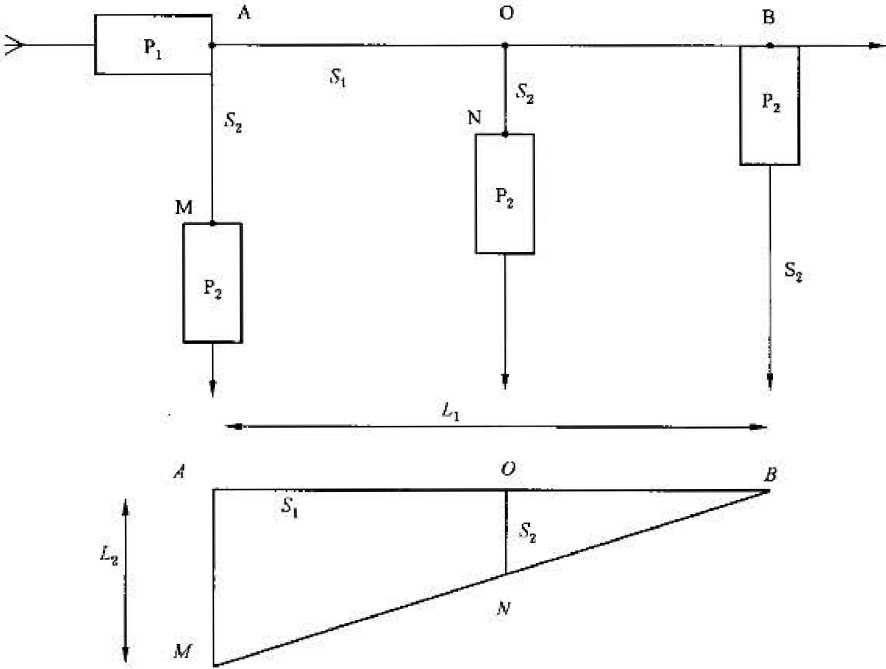

图D. 2装设在分支回路起点电源侧某点的短路保护电器PJ见434.2.2）

分支回路瓦的长度不能超过由三角形简图所确定的长度值.在这种情况下，保护电器P₂可以沿着分支回路B?移动直至N点。

注1：这种方法也适用于一连串不同哉面积的三根导体的情况。

注2：如果对于％部分，其布线长度按照绝縁特性而有所不同,这神方法适用于釆用下式所取得的长度：

AB =LsSiZS_s

如果,对于R部分,无论对于什么样的绝缘特性,其布线长度都是相同的，则这种方法适用于下式所取得的长度：

AB =L

D.3可以省略短路保护的情况

参照434.3和图D. 3,对于某些应用场合（比如，互感器或测量回路），可以省略短路保护电器，条件是按照434, 3的要求,短路、火灾以及对人的危险被降至最小。

请注意，采用电流互感器的测量回路不得被开路,否则将导致过电压。

对某些应用场合，比如对电磁起重机，可以省略短路保护（见434.3）。

图D, 3对某些成用，可以省略短路保护电器的情况（见434. 3）

参者文献

LU GB 725L 2低压成套开关设备和控制设备第2部分:对母线干线系统(母线槽)的特殊要求.

[2] GB 13539.1低压熔断器第1部分:基本要求.
[3] GB 14048.1低压开关设备和控制设备第1部分:总則.
[4] GB 14048. 4低压开关设备和控制设备第4部分:机电式接触器和电动机起动器.

[53 GB 16395. 3-2004 建筑物电气装置第5-54部分；电气设备的选择和安装接地配置、保护导体和保护联结导体・

[6] IEC 60287-1-3 , ElcCtriC CabIeS-CaICUIatiOn Of the CUrrCnt rating -Part 1 ∙ ClIrrent rating equations(100¾ Iosd factor) and CalCUIatiOn Of Iosses-Current sharing between ParalieI Single-tore CabIeS and CalCUIatiOn Of CirCUIating CIlrrent losses.
[7] IEC 61557-9, EIeCtriCal Safety in IOW VoLtage distribution systems UP to ɪ OoO V a. c. and 1 500 V d* eɪ —EqjLiPment tor testings IneaSlUiTIg Or monitoring Of PrOteCtiVe measures一Parr 9 : Equip-tħent for insulation fault IOCatiOn in IT systems.

标准分享网 www.bzfxw.com 免费下载
