中华人民共和国国家标准

GB 567.3—2012

代替 GB/T 12353—1999,GB/T 16181—1996

爆破片安全装置

3部分:分类及安装尺寸

BUrSting disc Safety devices—

Part 3: CIaSSifiCatiOn and mounting dimensions

2012-05-11 发布


2013-03-01 实施


中华人民共和国国家质量监督检验检疫总局专布 中国国家标准化管理委员会发布

目 次

前言

1范围

2规范性引用文件

3 术语和定义

4类别、型式

5代号

6夹持器安装型式与尺寸

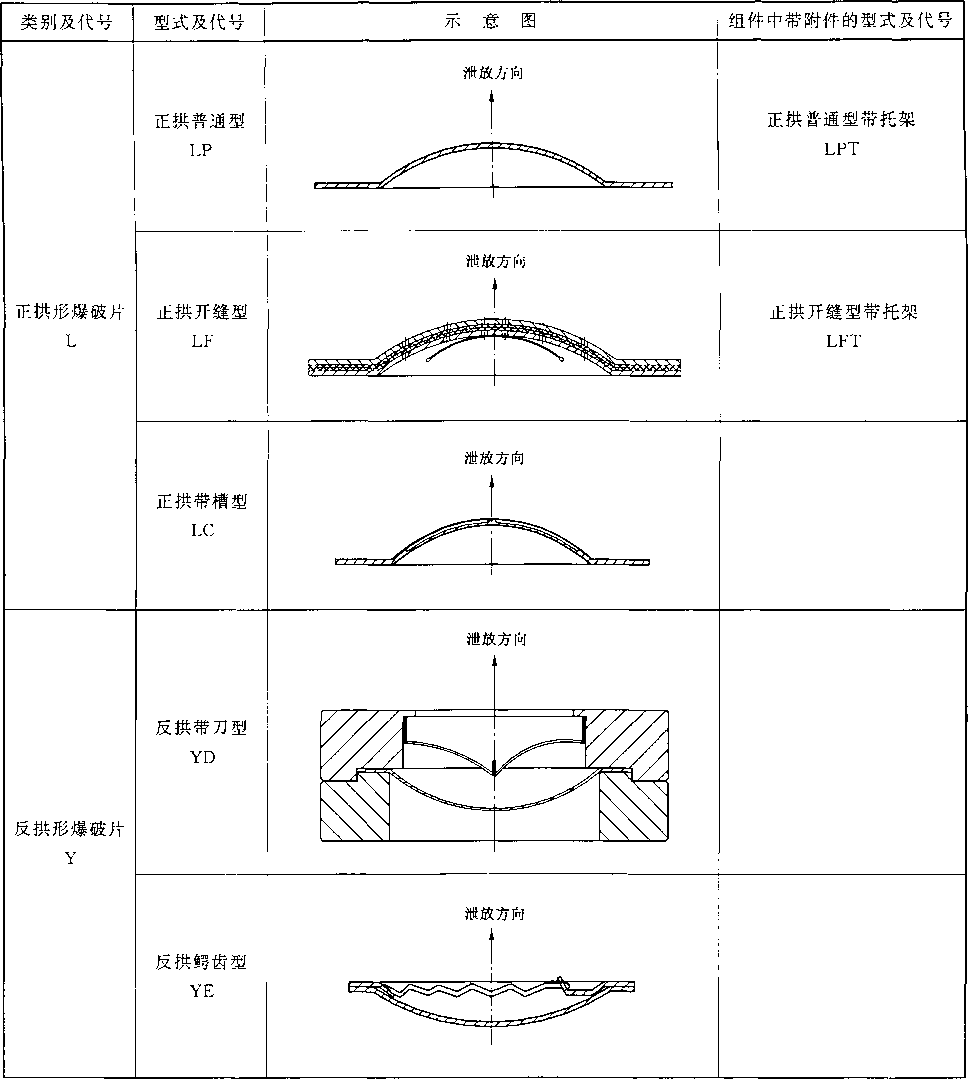

附录A (资料性附录)爆破片类别、型式及代号

附录B (资料性附录)夹持器类别、型式及代号

附录C (资料性附录)爆破片安全装置的安装尺寸

本部分的咐录A、附录B和附录C为推荐性的,其余均为强制性的。

GB 567《爆破片安全装置》分为4个部分:

1部分:基本要求;

——第2部分:应用、选择与安装;

——第3部分:分类及安装尺寸;

——第4部分:型式试验。

本部分为GB 567的第3部分。

本部分按照GB/T 1. 1—2009给出的规则起草。

本部分代替GB/T 12353—1999«拱形金属爆破片装置分类与安装尺寸》和GB/T 16181—1996《爆 破片装置夹持器型式和外形尺寸》。本部分与GB/T 12353-1999GB/T 16181-1996相比,主要技 术变化如下:

——标准名称由“拱形金属爆破片装置分类与安装尺寸”和“爆破片装置夹持器型式和外形尺寸”改 为“爆破片安全装置 第3部分:分类及安装尺寸”。

——本部分适用的爆破片的爆破压力范围由0.01 MPa35 MPa扩大到0.001 MPa~500 MPa

——增加了术语和定义一章;

增加了平板和石墨类爆破片;

——修改补充了夹持器的类别、型式及代号的规定,将“夹持器的外形尺寸”改为“夹持器的安装 尺寸”;

——增加了附录A“爆破片类别、型式及代号”、附录B"夹持器类别、型式及代号”和附录C“爆破片 安全装置的安装尺寸”。

请注意本文件的某些内容可能涉及专利,本文件发布机构不承担识别这些专利的责任。

本部分由全国锅炉压力容器标准化技术委员会(SAC/TC 262)提岀并归口。

本部分主要起草单位:沈阳航天新光安全系统有限公司、上海市气体工业协会、中国特种设备检测 研究院、上海华谊集团工程装备有限公司、国家质检总局特种设备安全监察局、大连理工安全装备有限 公司、沈阳特种设备检测研究院、成都成航工业安全系统有限责任公司、上海华理安全装备有限公司、上 海市特种设备监督检验技术研究院、盘锦兴达石化设备有限公司。

本部分主要起草人:金志伟、许子平、徐圻、周伟明、寿比南、高继轩、陈朝晖、张志毅、杨昌军、 卞锦保、温殿江、张亚余、魏勇彪、付洪亮。

本部分所代替标准的历次版本情况为:

---GB/T 12353—1999

——GB/T 16181—1996o

爆破片安全装置

3部分:分类及安装尺寸

1范围

1. 1 GB 567的本部分规定了爆破片安全装置的类别、型式、代号、标记方法及安装尺寸等技术要求。

1.2本部分适用于下列爆破片安全装置:

——本部分适用于压力容器、压力管道或其他密闭承压设备(以下简称承压设备)为防止超压或岀 现过度真空而使用的爆破片安全装置;

——本部分适用的爆破片安全装置中爆破片的爆破压力不大于500 MPa,且不小于0.001 MPaO

1.3本部分不适用于下列爆破片安全装置:

——操作过程中可能产生压力剧增,反应速度到达爆轰时的承压设备。

——国防军事装备有特殊要求的爆破片安全装置。

注:爆轰:物质的燃烧速度极快,达到1 000 m/s以上时,产生与通常的燃爆根本不同的现象,该现象称为爆轰。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB 567. 1爆破片安全装置 第1部分:基本要求

GB 567.2爆破片安全装置 第2部分:应用、选择与安装

HG/T 20592—2009 钢制管法兰PN系列)

HG/T 20615—2009 钢制管法兰(ClaSS系列)

3术语和定义

GB 567. 1GB 567. 2界定的以及下列术语和定义适用于本文件。

3. 1

正拱普通型爆破片 COnVentiOnal SimPle domed

爆破片不需要其他加工,由坯片直接成形的正拱形爆破片。

3.2

正拱开缝型爆破片 COnVentiOnal domed slotted lined bursting disc

爆破片由两层或两层以上组成,且其中一层为密封膜,并至少有一层为带有孔(缝)的正拱形爆 破片。

3.3

正拱带槽型爆破片 conventional SCOred SimPIe domed

爆破片上加工有减弱槽的正拱形爆破片。

3.4

反拱带刀型爆破片 reverse domed With knife blades

爆破片失稳翻转时因触及刀刃而破裂的反拱形爆破片。

3.5


反拱鳄齿型爆破片 CoUnteLarCh alligator tooth demolition PieCe

爆破片失稳翻转时因触及环形鳄齿而破裂的反拱形爆破片。


3.6


反拱带槽型爆破片 reverse domed SCOred

爆破片上加工有减弱槽的反拱形爆破片。


3.7


反拱开缝型爆破片 reverse domed SIOtted Iined bursting disc

爆破片由两层或两层以上组成,且其中一层为密封膜,并至少有一层为带有孔(缝)的反拱形爆


破片。

3.8

反拱夹持型爆破片

爆破片由压紧力夹主 爆破片。

3.9

反拱卡簧型!

爆破片由卡簧支

3. 10

反拱脱落

反拱夹持

3. 11

平板普通

爆破片由

3. 12

平板开缝型爆破

爆破片由带繳孔)

3. 13

平板带槽型爆破

爆破片平面上加工

3. 14

单片可更换型石墨爆破片

与夹持器配合安装使用的石墨爆破k

3. 15

整体不可更换型石墨爆破片 graphite monoloc graphite bursting discs

不需要夹持器,直接与法兰配合安装使用的石墨爆破片。


dome

超压时爆破片拱壳失稳快速翻转1

the CO


夹持器支撑环内,并衬密封膜的反拱形爆破片。


拱卡簧型燥破片的合称。


dull Shear Pattern demolition pie®


flat SlOtted Iined


平板形片与密封膜组成的平板形爆破片。


4类别、型式


4. 1爆破片的类别、型式


持器中脱落弹出的反拱形


爆破片按失效方式及材料的不同分为如下a)d)四个类别。每种类别按结构特点的不同,又分为 不同的型式。、

a)正拱形爆破片


爆破片呈拱形,凹面处于压力系统的高压侧,动作时因拉伸而破裂,如图1所示。根据正拱形


爆破片的结构形式特点,分为以下3种型式,如附录AA. 1所示:

——正拱普通型爆破片;

--正拱开缝型爆破片;

——正拱带槽型爆破片。

泄放方向

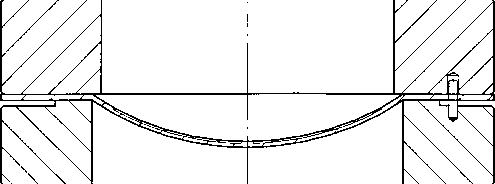

1正拱形爆破片

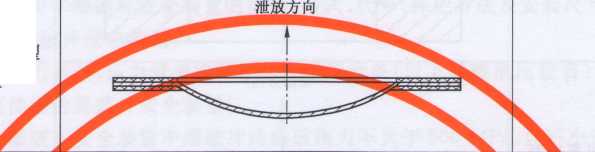

b)反拱形爆破片

爆破片呈拱形,凸面处于压力系统的高压侧,动作时因压缩失稳而破裂,如图2所示。反拱形

爆破片按爆破片结构的不同,分为以下5种型式,如附录AA. 1所示:

——反拱带刀型爆破片;

反拱鳄齿型爆破片;

——反拱带槽型爆破片;

——反拱开缝型爆破片;

——反拱脱落型爆破片。

泄放方向

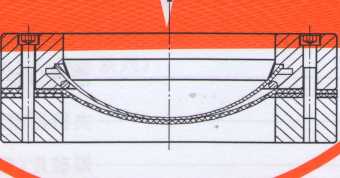

2反拱形爆破片

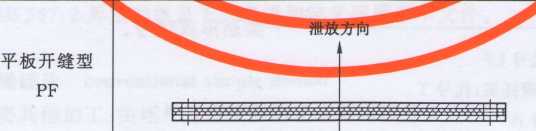

C)平板形爆破片

爆破片呈平板形,动作时因拉伸、剪切或弯曲而破裂,如图3所示。平板形爆破片按爆破片结构的 不同,分为以下3种型式,如附录AA.1所示:

——平板普通型爆破片;

——平板开缝型爆破片;

——平板带槽型爆破片。

泄放方向

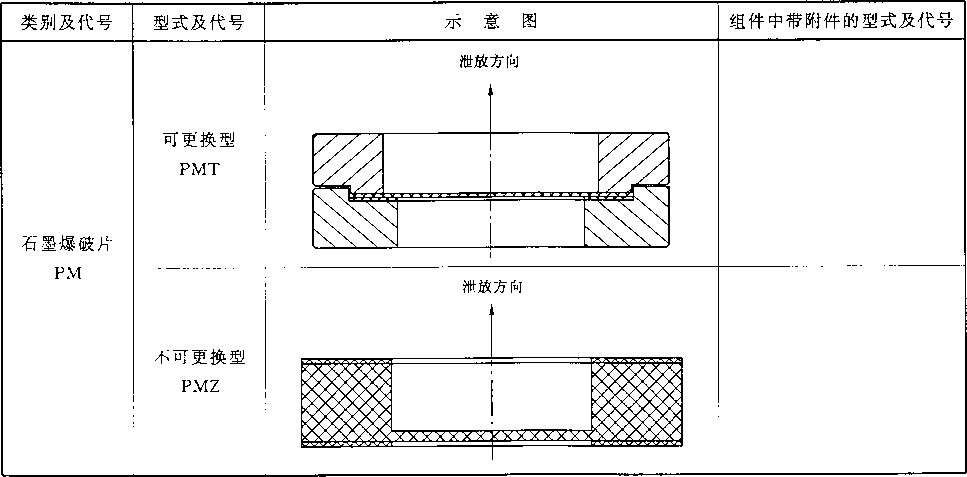

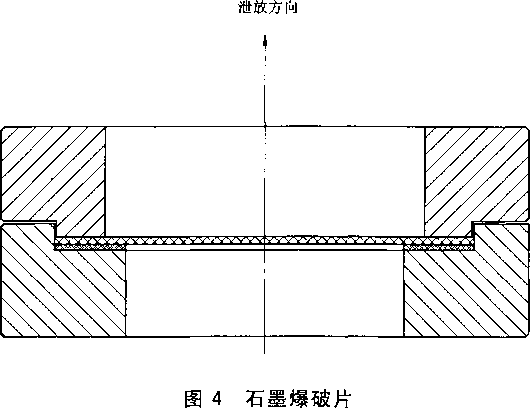

爆破片由石墨、浸渍石墨、柔性石墨或复合石墨等以石墨为基体的材料制成,动作时因剪切或 弯曲而破裂,如图4所示。石墨爆破片按安装方式的不同,分为以下2种型式,如附录A A. 1所示:

——单片可更换型石墨爆破片;

——整体不可更换型石墨爆破片。

4.2夹持器的类别、型式

夹持器按安装爆破片类别的不同分为如下a)e)5个类别。每种类别按夹持器密封面型式的不 同,又分为下列不同的型式。

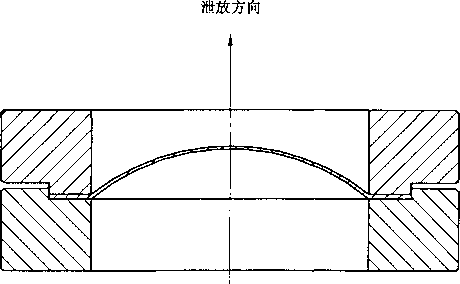

a)正拱形爆破片夹持器

适用于正拱形爆破片的安装,如图5所示。正拱形爆破片夹持器按夹持器密封面型式的不同,

分为以下3种型式,如附录BB. 1所示:

——平面型正拱爆破片夹持器;

——锥面型正拱爆破片夹持器;

——椁槽面型正拱爆破片夹持器。

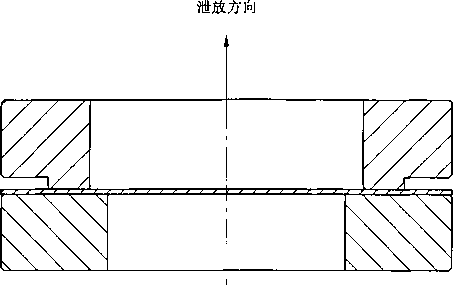

5正拱形爆破片夹持器

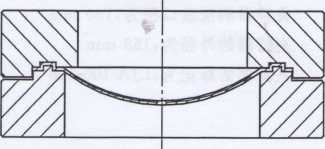

b)反拱形爆破片夹持器

适用于反拱形爆破片的安装,如图6所示。反拱形爆破片夹持器按夹持器密封面型式的不同,

分为以下2种型式,如附录BB.1所示:

——平面型反拱爆破片夹持器;

——槎槽面型反拱爆破片夹持器。

泄放方向

6反拱形爆破片夹持器

C)反拱刀架型爆破片夹持器

适用于反拱刀架型爆破片的安装,如图7所示。反拱刀架型爆破片夹持器按夹持器密封面型

式的不同,分为以下2种型式,如附录BB.1所示:

——平面型反拱带刀爆破片夹持器;

——椎槽面型反拱带刀爆破片夹持器。

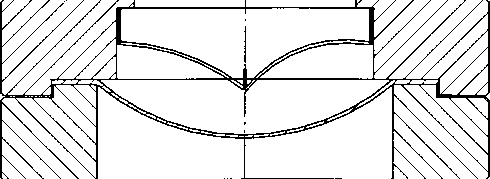

泄放方向

7反拱刀架型爆破片夹持器

d)平板形爆破片夹持器

适用于平板形爆破片的安装,如图8所示。平板形爆破片夹持器为以下1种型式,如附录B B. 1所示:

——平面型平板爆破片夹持器。

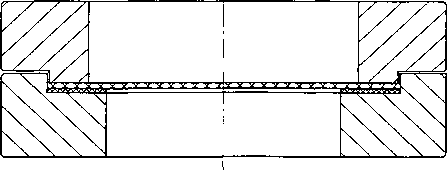

8平板形爆破片夹持器

e)石墨爆破片夹持器

适用于单片可更换石墨爆破片的安装,如图9所示。石墨爆破片夹持器为以下1种型式,如附 录BB.1所示:

——平面型石墨爆破片夹持器。

泄放方向

9单片可更换型石墨爆破片夹持器

5代号

5. 1. 1. 1爆破片类别代号命名原则

以该类别爆破片的工作原理或结构特征的关键词的第一个字的汉语拼音的第一个字母,大写表示, 且各类别代号应有区别。

5. 1. 1.2爆破片类别代号应满足如下要求:

a) 正拱形爆破片:代号为L

b) 反拱形爆破片:代号为Y;

C)平板形爆破片:代号为P;

d)石墨爆破片:代号为PM

5. 1.2爆破片型式代号

5. 1.2. 1爆破片型式代号命名原则

爆破片型式代号命名原则应满足下列要求:

a) 爆破片型式代号的第一个字母,应为该型式爆破片所属的类别代号;

b) 爆破片型式代号的第二个字母,应为该型式爆破片结构型式特征关键词的第一个字(或逐次) 的汉语拼音的第一个大写字母表示;

C)爆破片型式代号中需要表示型式附件特征的,以特征词第一个字的汉语拼音的第一个字母大 写表示O

5. 1.2.2爆破片型式代号应满足如下要求:

a) 正拱普通型爆破片:代号为LP

b) 正拱开缝型爆破片:代号为LF

C)正拱带槽型爆破片:代号为LC

d) 反拱带刀型爆破片:代号为YD

e) 反拱鳄齿型爆破片:代号为YE

f) 反拱带槽型爆破片:代号为YC

.g)反拱开缝型爆破片:代号为YF

h) 反拱脱落型爆破片:代号为YT

i) 平板普通型爆破片:代号为PP;

j 平板开缝型爆破片:代号为PF

k) 平板带槽型爆破片:代号为PC

D 单片可更换型石墨爆破片:代号为PMT

m)整体不可更换型石墨爆破片:代号为PMZ

5. 1.3爆破片代号标记方法

5. 1.3. 1爆破片代号命名原则

爆破片安全装置代号表示应具有下列内容,并逐次排列:

a) 爆破片类别代号;

b) 爆破片型式代号;

C)爆破片附件特征代号;

d) 爆破片夹持器(夹持器密封面型式)代号;

e) 爆破片泄放口径尺寸mm)

f) 爆破片设计爆破压力(MPa

g 爆破片设计爆破温度°C)

h) 爆破片材料代号。

5. 1.3.2爆破片代号标记方法按附录AA. 2的规定。

5.2夹持器代号

5. 2. 1夹持器类别代号

以其所适用的爆破片的类别代号与字母“J”组合表示。

a) 正拱形爆破片夹持器:代号为LJ

b) 反拱形爆破片夹持器:代号为YJ;

C)反拱带刀型爆破片夹持器:代号为YDJ

d)平板形爆破片夹持器:代号为PJ;

e)石墨爆破片夹持器:代号为PMJ

5.2.2夹持器型式代号

夹持器型式代号按夹持器的密封面型式表示。

5.2.2.2夹持器型式代号应满足如下要求:

a) 爆破片夹持器的密封面为平面:代号为A

b) 爆破片夹持器的密封面为锥面:代号为B

C)爆破片夹持器的密封面为樨槽面:代号为Co

5.2.3夹持器代号标记方法

a) 夹持器类别代号;

b) 夹持器密封面型式代号;

C)夹持器泄放口径mm)

d)夹持器外径(mm) O

5.2.3.2夹持器代号标记方法按附录BB. 2的规定。

6夹持器安装型式与尺寸

6.2夹持器的基本安装结构型式包括普通型、增大型、螺纹型及其他结构类型,其安装尺寸的确定见附 录C的规定,夹持器的设计应符合GB 567.1的相应规定。

6.2.1普通型爆破片夹持器

普通型夹持器(见图10)可居中安装在法兰螺栓孔内侧,夹持器直径不大于法兰螺栓圆直径减去法 兰螺栓孔直径,爆破片安全装置应准确地居中装入法兰间。

6.2.2增大型爆破片夹持器

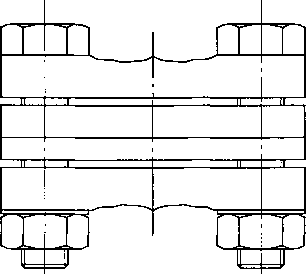

增大型夹持器(见图11) 一般与其配合的法兰有相同的外径,通过法兰螺栓定位,居中装入法兰间。

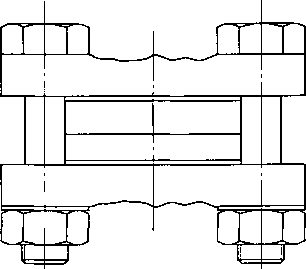

10普通型爆破片夹持器            图11增大型爆破片夹持器

6.2.3螺纹型爆破片夹持器

螺纹型爆破片夹持器(见图12) 一般与螺纹接头配合使用,通过螺纹接头的轴向定位孔定位,居中 装入螺纹接头间。

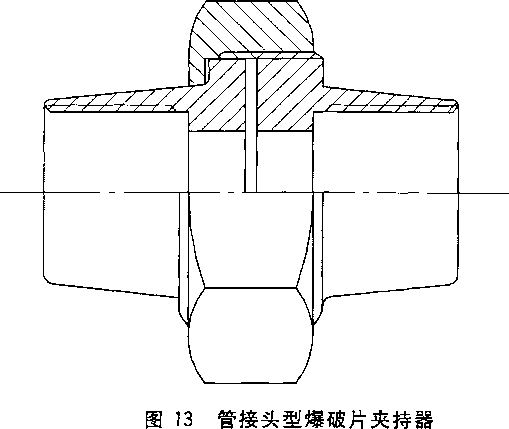

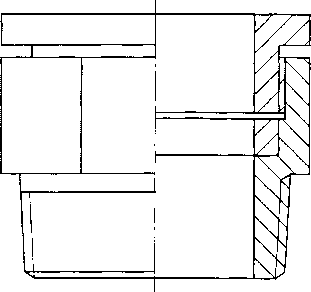

12螺纹型爆破片夹持器

6.2.4管接头型爆破片夹持器

管接头型爆破片夹持器(见图13) 一般与标准螺纹管接头配合使用,通过标准螺纹管接头的端面定 位,居中装入管螺纹接头间。

A. 1 (续)

-----爆破片材料代号;

---------设计爆破温度(°C)

--------------设计爆破压力(MPa)

------------------■   泄放口径(mm)

-----------------夹持器密封面型式代号;

'----------------------爆破片(组件)结构特征代号;

-----------------------类别形式代号O

示例1:爆破片为正拱开缝型:代号LF

爆破片组件结构特征为带托架:代号T

夹持器密封面型式:代号A

泄放口径:IOO mm

设计爆破压力:0. 5 MPa

设计爆破温度:8°C

爆破片的标记为:LFTAIoo-0. 5-80

示例2:爆破片为反拱带槽型:代号YC

爆破片(组件)结构特征为“十”字刻槽:代号S

夹持器密封面型式:代号A

泄放口径:100 mm

设计爆破压力:0.5 MPa

设计爆破温度:80 OC

爆破片的标记为:YCSAloO-0. 5-80

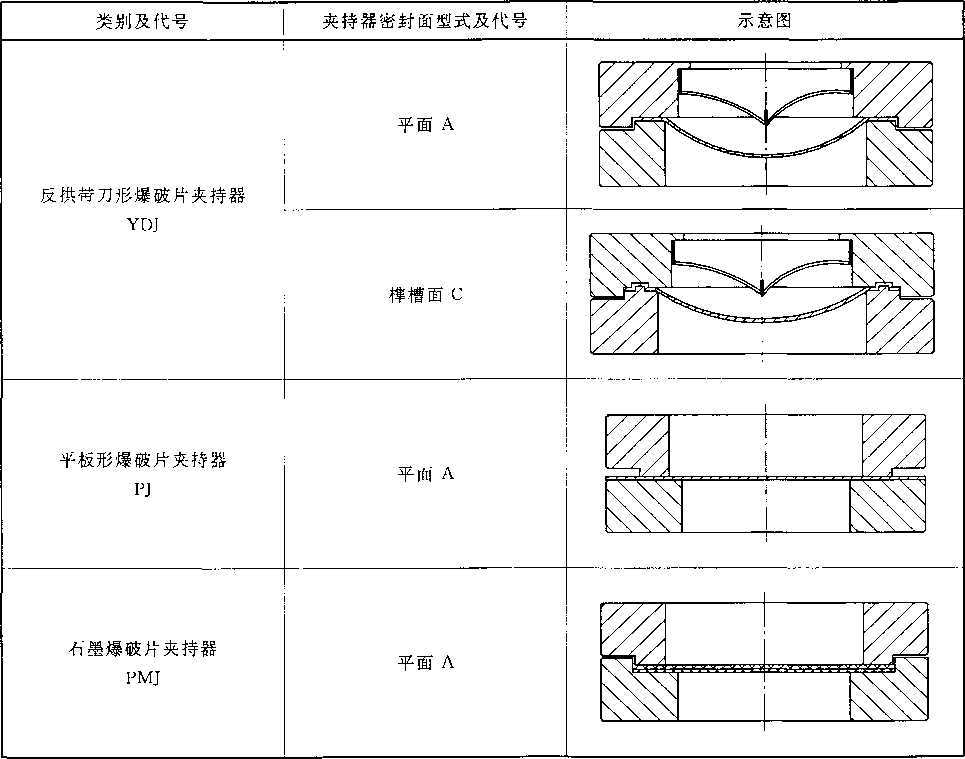

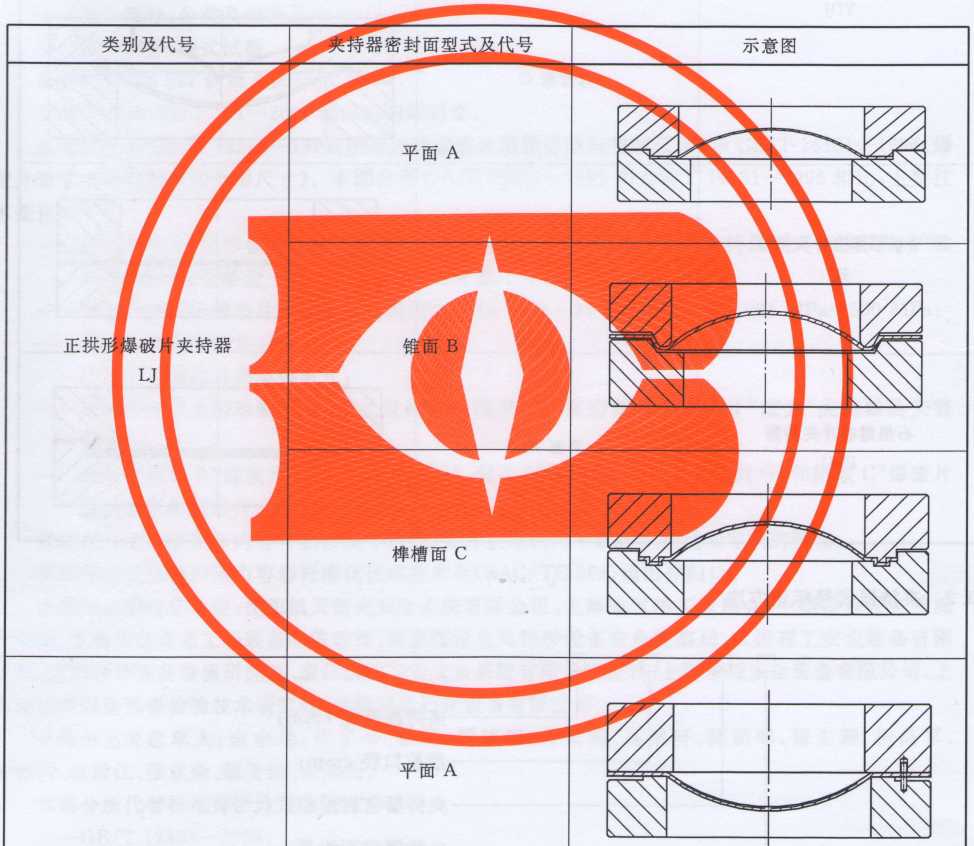

B. 1夹持器类别、型式及代号


附录B

(资料性附录) 夹持器类别、型式及代号


B.*英持器类别、型式及代号

类别及代号

示意图

正拱罪I

夹持器

棒槽面C


W


反拱形爆破片夹持器

YJ


樗槽面C



B. 1 (续)

--------夹持器夕卜径/mm

------------泄放口径/mm

-------------夹持器密封面型式代号;

----------------夹持器类别代号。

示例:夹持器为正拱形爆破片夹持器:代号LJ

夹持器密封面型式为平面:代号A

夹持器的泄放口径为:100 mm

夹持器的外径为:158 mm

夹持器的标记为:LJA-IOo-158

附录C

(资料性附录)

爆破片安全装置的安装尺寸

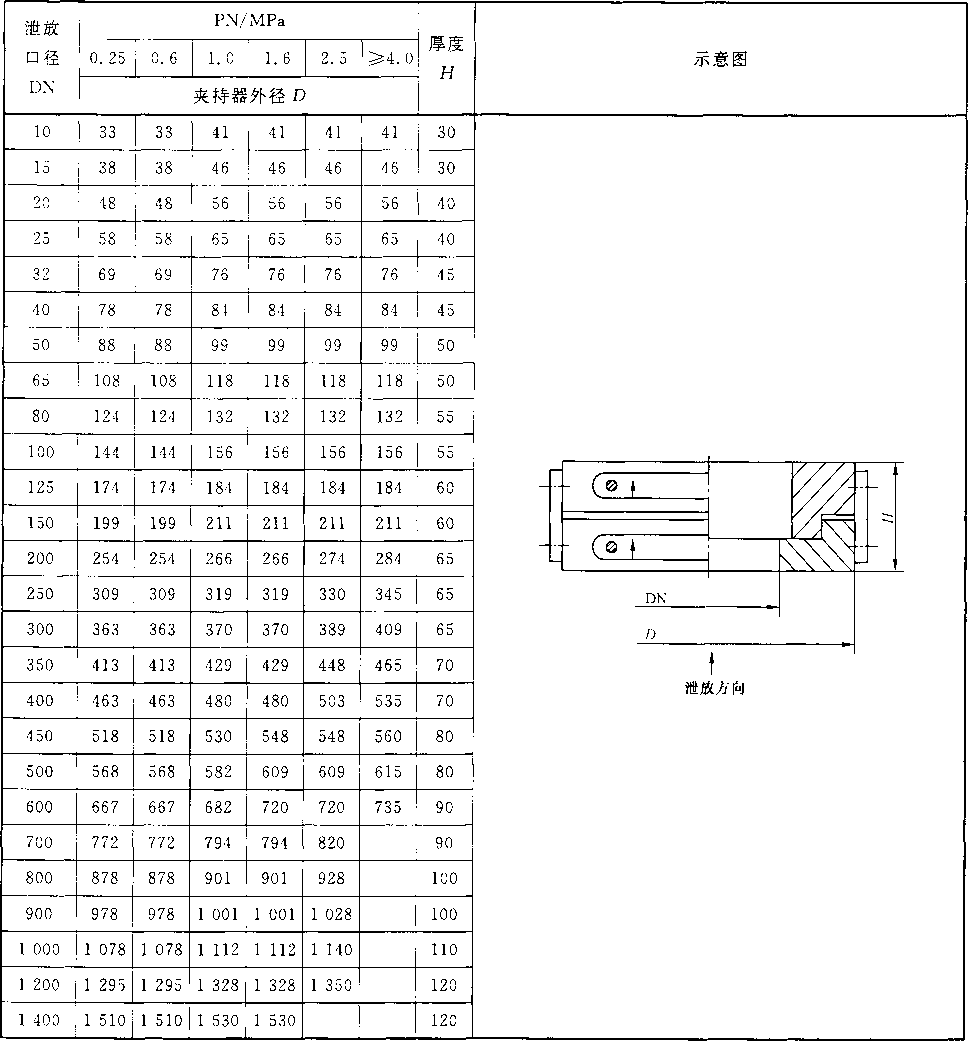

C. 1夹持器的安装尺寸

C. 2夹持器的安装尺寸

mm

泄放 口径

PN/MPa

厚度

示意图

2.0

5. 0

11.0

15.0

DN

(CIaSSI50)

(CIaSS300)

(CIaSS600)

(CIaSS900)

H

夹持器外径D

10

30

15

35

35

35

35

30

20

43

43

43

43

40

25

51

51

51

51

40

32

63. 5

63. 5

63. 5

63. 5

45

40

73

73

73

73

45

50

92

92

92

92

50

65

105

105

105

105

50

80

127

127

127

127

55

100

157. 5

157. 5

157.5

157. 5

55

125

186

186

186

186

60

—1     M

150

216

216

216

216

60

200

270

270

270

270

65

250

324

324

324

324

65

I                                                                                                        --丨-

DN

300

381

381

381

381

65

D                     『

350

413

413

413

413

70

f

泄放方向

400

470

470

470

470

70

450

533. 5

533. 5

533. 5

533. 5

80

500

584

584

584

584

80

600

692

787

784

819

90

700

762

787

784

819

90

800

864

902

895

927

100

900

972

1 010

1 010

1 029

100

1 000

1 080

1 114

110

1 200

1 289

1 327

120

1 400

1 492

1 537

120

0CXJ—OOZ9lnqD
