标称电压高于1 000 V的架空线路绝缘子 交流系统用瓷或玻璃绝缘子元件 盘形悬式绝缘子元件的特性

InSUIatOrS for OVerhead IineS With a nominal VOltage above 1 000 V— CeramiC Or glass insulator UIlitS for a.c. SyStemS— CharaCteriStiCS Of insulator UnitS Of the CaP and Pin type

(IEC 60305:1995,MOD)

2020-07-01 实施

国家市场监督管理总局分布 国家标准化管理委员会发布

目 次

前言

• 1 范围

• 2 规范性引用文件

• 3 术语和定义

• 4 规定特性

• 5 型号和标识

• 6 允许偏差

• 7 规定值

附录A （资料性附录）本标准与IEC 60305 = 1995的技术性差异及其原因

木标准按照GB/T 1.1—2009给出的规则起草。

本标准代替GB/T 7253—2005≪标称电压高于1 000 V的架空线路绝缘子 交流系统用瓷或玻璃 绝缘子元件 盘形悬式绝缘子元件的特性》，与GB/T 7253-2005相比主要技术变化如下：

一删除了范围中有关直流绝缘子的表述（见2005年版的第1章）；

——更新了规范性引用文件（见第2章）；

——增加了第3章“术语和定义”（见第3章）；

一增加了把“伞形”作为表征特性,并增加图1示意（见第4章）；

—一将“最小公称爬电距离”修改为“公称爬电距离”（见第4章）；

--修改了型号表示方式（见第5章）；

——修改了表1中不同伞形产品的尺寸参数,修改了部分机电或机械强度等级,并增加了更高的机 电或机械强度等级（见第7章）；

一修改并增加了表2中不同伞形产品的尺寸参数（见第7章）；

删除了附录A（见2005年版的附录A） o

本标准使用重新起草法修改采用IEC 60305 = 1995（（标称电压高于1 000 V的架空线路绝缘子 交 流系统用瓷或玻璃绝缘子元件盘形悬式绝缘子元件的特性》。

本标准与IEC 60305:1995相比，在结构上增加了第3章“术语和定义”,其余章编号顺延；还增加了 一个图（图1）。

本标准与IEC 60305 = 1995相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位 置的垂直单线（I）进行了标识，附录A中给出了相应技术性差异及其原因的一览表。

本标准由中国电器工业协会提出。

本标准由全国绝缘子标准化技术委员会（SAC/TC 80）归口。

本标准起草单位：西安高压电器研究院有限责任公司、中国电力科学研究院有限责任公司、南方电 网科学研究院有限责任公司、大连电瓷集团输变电材料有限公司、苏州电瓷厂股份有限公司、中国能源 建设集团有限公司、国网经济技术研究院有限公司、NGK唐山电瓷有限公司、四川省宜宾环球集团有 限公司、南京电气绝缘子有限公司、电力规划设计总院、内蒙古精诚高压绝缘子有限责任公司、中国电力 工程顾问集团华东电力设计院、国网浙江省电力有限公司电力科学研究院、塞迪维尔玻璃绝缘子（上海） 有限公司、重庆大学、广州麦科凌电力装备有限公司、萍乡百斯特电瓷有限公司、萍乡华维电瓷科技股份 有限公司、浙江泰仑绝缘子有限公司、三瑞科技江西有限公司。

本标准主要起草人：刘志强、李庆峰、罗兵、张继军、陆洲、胡文歧、邓桃、魏杰、李晋、董刚、姚君瑞、 曾红、石玉秉、李永双、张耀辰、黄伟中、王少华、赵卉、项良、胡琴、欧阳旭丹、刘家盛、胡文华、纪相权、 刘志平。

本标准所代替标准的历次版本发布情况为：

---GB 1001—1980 ；

——GB/T 7253—1987.GB/T 7253—2005。

标称电压高于1 000 V的架空线路绝缘子 交流系统用瓷或玻璃绝缘子元件 盘形悬式绝缘子元件的特性

1范围

本标准规定了盘形悬式绝缘子串元件的主要的机械特性和主要尺寸。

本标准适用于标称电压高于Iooo V、频率不超过100 HZ的交流架空线路用、绝缘件为瓷或玻璃 的盘形悬式绝缘子串元件，这些绝缘子串元件的连接结构为球窝联接或槽形联接，也适用于变电站使用 的类似结构的绝缘子。

本标准适用的盘形悬式绝缘子串元件用于清洁和污秽地区的架空线路，这些绝缘子的选择和尺寸 确定见 GB/T 26218.1—2010 和 GB/T 26218.2—2Olo_O

直流架空线路用瓷或玻璃绝缘子串元件可参照本标准。

本标准不规定盘形悬式绝缘子串元件的工频、雷电冲击和击穿耐受电压等电气特性。GB/T 1001.1-2003的第13章、第14章、第15章、第33章提出了绝缘子串元件的电气特性要求。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 1001.1—2003标称电压高于1 OoOV的架空线路绝缘子 第1部分:交流系统用瓷或玻璃 绝缘子元件定义、试验方法和判定准则(IEC 60383-1 = 1993,MOD)

GB/T 2900.8—2009 电工术语 绝缘子(IEC 60050-471 ：2007,IDT)

GB/T 4056—2019 绝缘子串元件的球窝连接尺寸(IEC 60120： 1984,MOD)

GB/T 25317—2010 绝缘子串元件的槽型连接尺寸(IEC 60471 ： 1977,IDT)

GB/T 26218.1-2010污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息 和一般原则(IEC/TS 60815-1：2008,MOD)

GB/T 26218.2-2010污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分：交流系统用 瓷和玻璃绝缘子(IEC/TS 60815-2：2008,MOD)

JB/T 9683—2012绝缘子产品型号编制方法

3术语和定义

GB/T 2900.8—2009、GB/T 1001.1—2003,GB∕T 26218.1—2010^GB∕T 26218.2—2010 界定的术 语和定义适用于本文件。

4规定特性

盘形悬式绝缘子串元件的规定特性表征如下:

一机电或机械破坏负荷；

-―绝缘件最大公称直径；

公称结构高度；

——公称爬电距离；

——伞形（常用典型伞形如图1所示）；

一联接标记。

注1：对污秽地区使用的绝缘子，注意以下几点：

a） 即使爬电距离相同，其耐受电压特性也可能会随伞形改变；

b） 即使串长度相同，其耐受电压特性也可能因绝缘子强度等级增加而降低，这是由于平均直径较大时爬电 距离的利用效率较低。

注2： GB/T 26218.2—2010给出了耐污绝缘子伞形的重要参数。

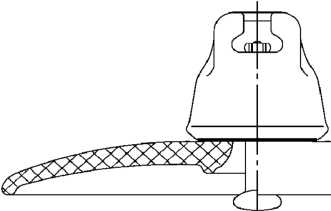

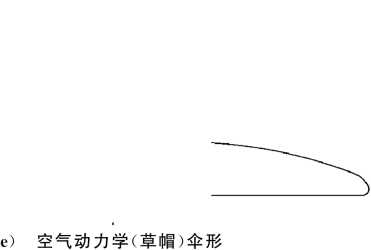

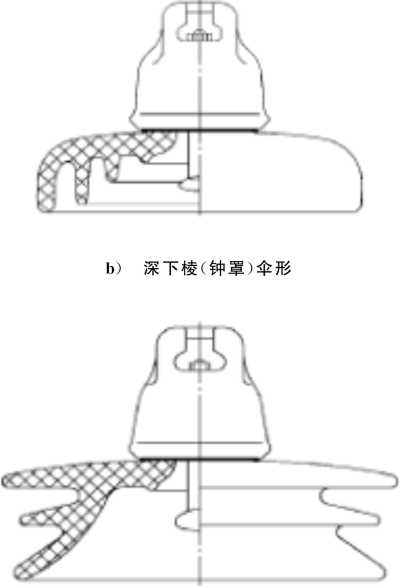

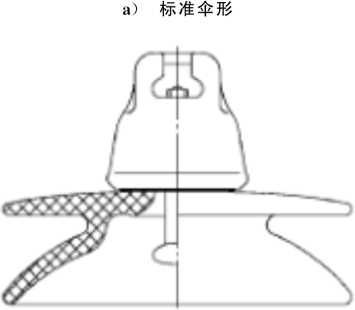

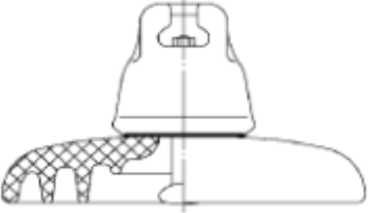

图1常用典型伞形示意

5型号和标识

表1和表2中绝缘子的型号参照JB/T 9683-2012所规定的基本型号给出，排列及意义如下：

(1)           (2)           (3)           (4)

• (1) 型式代号：

• • U——交流系统用盘形悬式瓷绝缘子串元件；

• • UG—交流系统用盘形悬式玻璃绝缘子串元件。

• (2) 规定机电或机械破坏负荷(SFL)等级的千牛(kN)数。

• (3) 金属附件的联接型式：

• • B——球头球窝联接；

• • C——槽形联接。

• (4) 伞形结构：

• • N--标准形；

• • D——双伞形；

• • T——三伞形；

• • H—深下棱(钟罩)形；

• • A——空气动力学形。

型号示例：

示例1：产品型号U(G)7OBH表示交流系统用盘形悬式瓷(或玻璃)绝缘子串元件，其规定机电(或机械)破坏强度 等级70 kN,球头球窝联接方式，深下棱(钟罩)形伞。

示例2：产品型号UGlOoBA表示交流系统用盘形悬式玻璃绝缘子串元件，其规定机械破坏强度等级100 kN,球头 球窝联接方式，空气动力学(草帽)形伞。

示例3：产品型号U550BH表示交流系统用盘形悬式瓷绝缘子串元件，其规定机电破坏强度等级550 kN,球头球窝 联接方式，深下棱(钟罩)形伞。

GB/T 1001.1-2003规定，绝缘子上应标识有规定机电或机械破坏负荷值。该负荷可以用型号中 的型式代号和规定机电或机械破坏负荷(SFL)等级的千牛(kN)数标识。

6允许偏差

除公称结构高度外,GB∕T 1001.1—2003给出的尺寸允许偏差适用于包括表1和表2中最大公称 直径和公称爬电距离在内的所有公称值。

公称结构高度P的允许偏差为：±(0.03P+0.3),单位为毫米(mm)_O

7规定值

绝缘子的结构示意如图2和图3所示，机电或机械特性和尺寸特性规定值见表1和表2_o

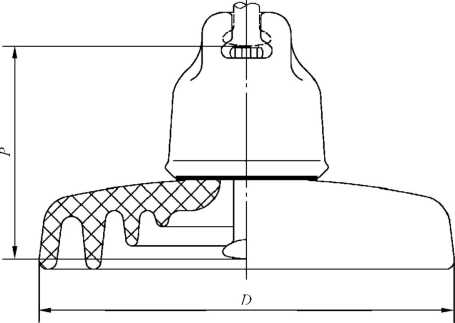

图2球窝联接的绝缘子串元件结构示意

表1球窝联接绝缘子串元件机械特性和尺寸规定值

表1 （续）

表2槽形联接绝缘子串元件机械和尺寸特性规定值

附录 A

（资料性附录）

本标准与IEC 60305:1995的技术性差异及其原因

本标准与IEC 60305:1995的技术性差异及其原因见表A.l_o

表A.1本标准与IEC 60305 = 1995的技术性差异及其原因

8
