ICS 19.020
A 21
GB/T 4797.4—2019/IEC 60721-2-4:2002
代替 GB/T 4797.4—2006
CIaSSifiCatiOn Of environmental COnditiOnS—EnVirOnmentaI COnditiOnS appearing in nature—SOIar radiation and temperature
(IEC 60721-2-4:2002 , CIaSSifiCatiOn Of environmental conditions—
Part 2-4 : EnVirOnmental COnditiOnS appearing in nature SOIar radiation and temperature, IDT)
2019-12-10 发布
2020-07-01 实施
附录NA （资料性附录）全国主要地区的月日均总辐照量和年日均总辐照量
GB/T 4797包括以下部分：
---GB/T 4797.1
——GB/T 4797.2
—GB/T 4797.3
---GB/T 4797.4
——GB/T 4797.5
---GB/T 4797.6
——GB/T 4797.7
自然环境条件 温度和湿度;
自然环境条件 气压；
环境条件分类
环境条件分类
电工电子产品自然环境条件生物；
环境条件分类
环境条件分类
环境条件分类
自然环境条件
自然环境条件
自然环境条件
太阳辐射与温度;
降水和风；
尘、沙、盐雾；
电工电子产品环境条件分类自然环境条件地震振动和冲击。
本部分为GB/T 4797的第4部分。
本部分按照GB/T 1.1—2009给出的规则起草。
本部分代替GB/T 4797.4—2006«电工电子产品自然环境条件 太阳辐射与温度》。
本部分与GB/T 4797.4—2006相比，主要变化如下：
—一标准名称更改为“环境条件分类自然环境条件太阳辐射与温度”；
一增加了资料性附录NA“全国主要地区的月日均总辐照量和年日均总辐照量”；
原资料性附录NA改为资料性附录NBO
本部分使用翻译法等同采用IEC 60721-2-4≈2002≪环境条件分类 第2-4部分：自然环境条件 太 阳辐射与温度》。
本部分主要做了以下编辑性修改：
一为了与我国现有标准系列统一,本部分名称改为“环境条件分类自然环境条件太阳辐射与 温度”；
——增加了资料性附录NA“全国主要地区的月日均总辐照量和年日均总辐照量”；
—增加了资料性附录NB“我国太阳辐射强度”。
本部分由全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC 8)提出并归口。
本部分起草单位：中国电器科学研究院有限公司、四川大学、福建省新能海上风电研发中心有限 公司。
本部分主要起草人：王俊、陶友季、李光宪、叶林、黄祥声。
本部分所代替标准的历次版本发布情况为：
---GB/T 4797.4—1989,GB/T 4797.4—2006o
1范围
GB/T 4797的本部分对太阳辐射地区概括划分成了几种类型，主要提供了为产品应用选择合适的 太阳辐射严酷程度的部分背景材料。
除了海拔超过5 OOO m的地区，本部分涵盖了各种地形。
当为产品选择太阳辐射严酷程度时，宜使用IEC 60721-1给出的数值。
2目的
规定了产品在贮存、运输和使用过程中承受的太阳辐射严酷程度。
3概述
太阳辐射主要通过使材料和环境变热以及使材料发生光化学降解反应对电工产品造成影响。太阳 辐射中的紫外线部分会引起大多数高分子材料的光化学降解，影响某些橡胶以及塑料的弹性和塑性，光 学玻璃可能会变得模糊。
太阳辐射会使油漆、纺织品、纸等褪色，在某些情况下颜色可能很重要，比如元件的色码。
使材料发热是太阳辐射暴露的最主要影响。太阳辐射严酷程度与表面的辐射功率强度或者辐照强 度有关,用W∕m2表示。
承受太阳辐射的物体所达到的温度主要取决于周围空气温度、太阳辐射能量以及太阳辐射的入射 角度。其他因素，如风、安装件的热传导率也可能比较重要。另外，表面对太阳光谱的吸收系数么也比 较重要。
虚拟空气温度"、，在稳态条件下与物体表面具有相同的温度，可以通过实际空气温度ta和太阳辐 射量E组合进行定义。
近似值可以通过下列等式获得：
系数力y是表面的热传导系数，单位是W∕(m2 • °C),包括了周围的热辐射，以及由风引起的热传导 和对流。吸收系数α,取决于表面的颜色、反射率和传导率。
晴朗天空的数值如下：
as = O.75∕ιy = 2O W∕(m2 ∙ °C)；E = 900 W∕m2 O
由于太阳辐射导致的过热温度大约是30 °C。因此可以看出，对太阳辐射强度预估的10%的误差 对温度的影响不会超过5 °C,因此不需要对太阳辐射严酷程度进行精确分级，并且在此忽略了其他小因 素的影响。
热效应主要由短时高强度太阳辐射引起，例如在无云中午的太阳辐射。表1给出了一些数值。
为了确定暴露于夜晚的产品的低温，也有必要确定晴朗夜晚的大气辐射的最低可能值。

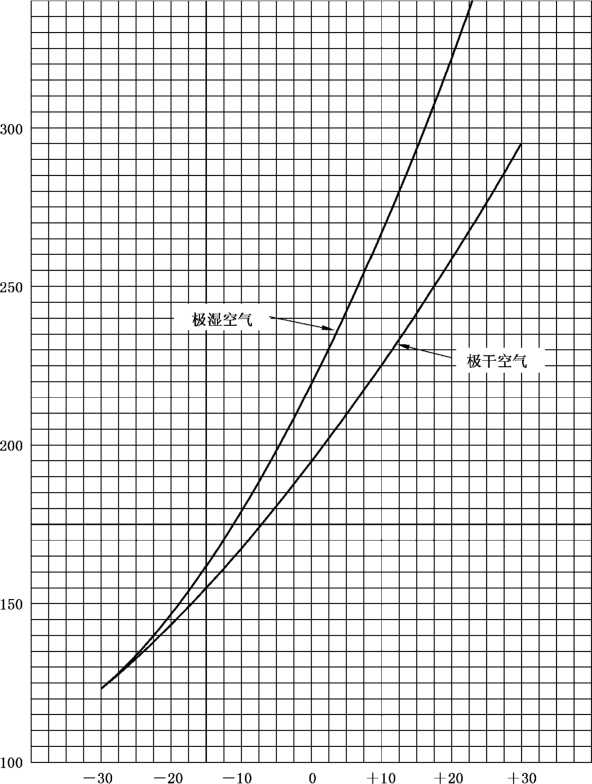

图1给出了一些数值。
地平面以上2 m处的大气温度/"C
图1晴朗夜空的大气辐射
4太阳辐射物理过程
太阳射到地面的电磁辐射包括了紫外到近红外比较宽的光谱。到达地球表面的能量大部分集中在 0.3 Hm~4 μm,在可见光0.5 Vrn处有最大值，其典型的光谱见图2。

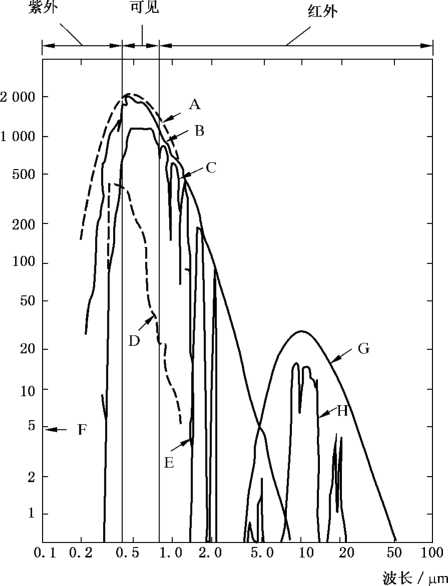

说明：
A——大气外太阳辐射,用温度为6 OOO K的黑体表示(1.60 kW∕m2)；
B——大气外太阳辐射(1.37 kW∕m2);
C ——地面上垂直于辐射方向的直接太阳辐射(例如0.9 kW∕m2)；
D ——地面上的太阳散射(例如0.10 kW∕m2)；
E——水蒸气和二氧化碳吸收波段；
F——氧气和臭氧吸收；
G ——温度为300 K黑体的辐射(0.47 kW∕m2)；
H——地球热辐射(例如0.07 kW∕m2) O
图2来自太阳和地球表面辐射的电磁波谱
在太阳到地球的平均距离下，垂直于大气层外太阳光线的单位面积上接受的太阳辐射量叫作太阳 常数，数值约为1.37 kW∕m2 O
几乎99%的太阳辐射能量来自4 μm以下的波长。0.3 μm以下的太阳辐射大部分被大气吸收不 会到达地面。在穿过大气层的过程中，由于粒子和气体的存在，会发生进一步的吸收和散射。大气层中 对直接太阳辐射的散射会导致天空散射。因此，在地球上某地接受的能量是直接太阳辐射和散射的和, 定义为总辐射。从热效应方面来看，关注的是这个和，因此本部分给出的水平跟总辐射有关。
5总辐射水平
5.1最大水平
晴天的总辐射的最大水平出现在中午。在无云的中午垂直于太阳直接辐射的表面接受的能量的最 大值取决于大气中的粒子、臭氧和水蒸气的含量。不同的地理纬度和气候类型其数值差别较大。
在无云的中午、水汽含量约为1 cm、臭氧含量2 mm、气溶胶/3 = 0.05,其中是埃斯特朗浊度系数, 垂直于太阳直接辐射的表面接受的总能量可达1 120 W∕n√°对于远离工业区和大都市的平地，太阳入 射角度超过60°时,1 120 W∕m2具有一定的代表性。
注：垂直体积的大气内的水蒸气含量用相应的降水高度Cm测量。类似，臭氧含量用相应的臭氧在标准温度和压力 下的高度测量。气溶胶粒子的散射和吸收用/3埃斯特朗浊度系数表示，即波长为1 *m的单一波长辐射在大气 中的消光距离。
直接太阳辐射随着空气浊度增大而减小。亚湿热和沙漠地区，空气中的粒子浓度较高，浊度比较 大。大城市空气浊度也较大，山区则较低。
表1给出了在无云的中午垂直于太阳直接辐射的表面接受的总辐射的最大值的推荐值。在中午的 几个小时内，该数值只有百分之几的变化，因此能够代表在某一时段内的几个小时的情况。
表1总辐射的典型峰值 单位为瓦每平方米
|
地区 |
大城市 |
平地 |
山区 |
|
亚湿热和沙漠 |
700 |
750 |
1 180 |
|
其他 |
1 050 |
1 120 |
1 180 |
5.2总太阳辐射的月平均和年平均
太阳辐射对表面的热效应通常取决于中午附近的短时辐射，但是光化学反应影响跟辐照强度对时 间的积分有关，即辐照量。为了进行比较，日总辐照量是最常用的数据。
在12月份，由于光照持续时间长，南极点附近的月平均日总辐照量可达10.8 kWh∕m2 O南极之外 的地区大约为8.4 kWh∕m2 O
最大的年平均日总辐照量达6.6 kWh∕m2 ,主要出现在沙漠地区。
5.3气温最大值和太阳辐射的同步值
空气浊度系数/3的最小值在冷空气中测得。因此，表1列出的数值不会在温度达到最高时出现。 可以假定，在IEC 60721-2-1给出的最高温度下，总辐射量不会超过表1给出的80%。
5.4日总辐照量的世界及我国分布
日总辐照量分布参见附录A、附录NA、附录NBO
6夜间大气辐射的最小值
在无云的夜间，大气辐射非常低，暴露在夜间的物体的表面温度要比周围大气的温度要低。
物体跟大气辐射达到平衡时的理论热力学温度TO通过BOltZmaIl定律给出：
式中：
σ---Stefan-BoItZman 常数，5.67 X 1Of W/(m2 ∙ K4)；
A——大气辐射,单位为瓦每平方米(W∕m2)(见图1)。
实际上，由于热传导、对流和水汽凝结，温度会比较高。
在晴朗的夜晚暴露的与地面隔热的水平表面温度可达一14 °C,而此时大气温度为0 °C,相对湿度 接近于100%。
图1表明了夜间空气的大气辐射是距离地面2 m高处的大气温度的函数。晴朗的夜晚，相对湿度 通常非常高。
附录 A
（资料性附录）
日总辐照量的世界分布

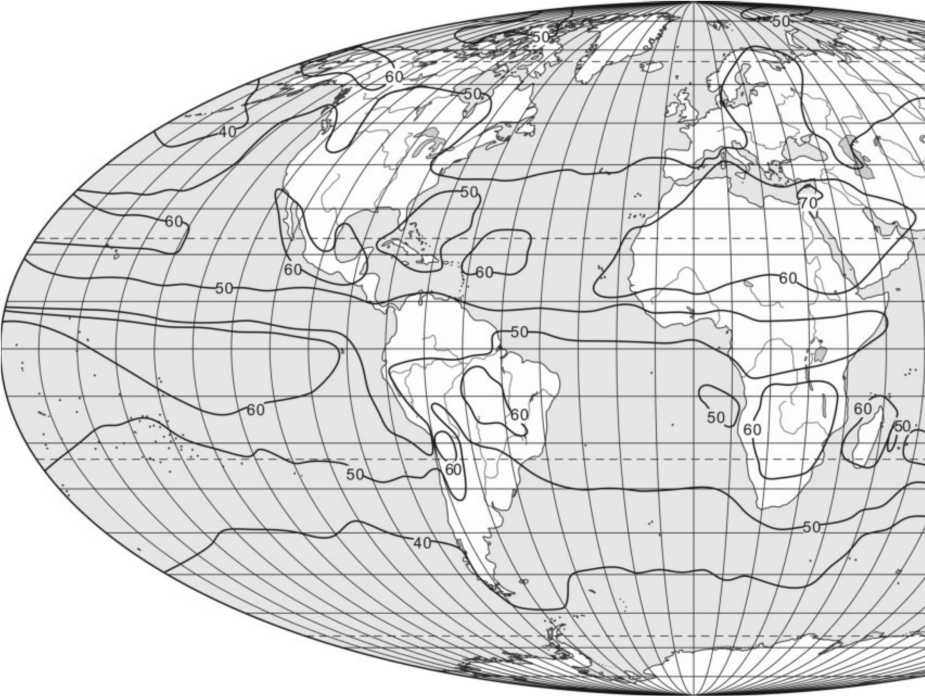

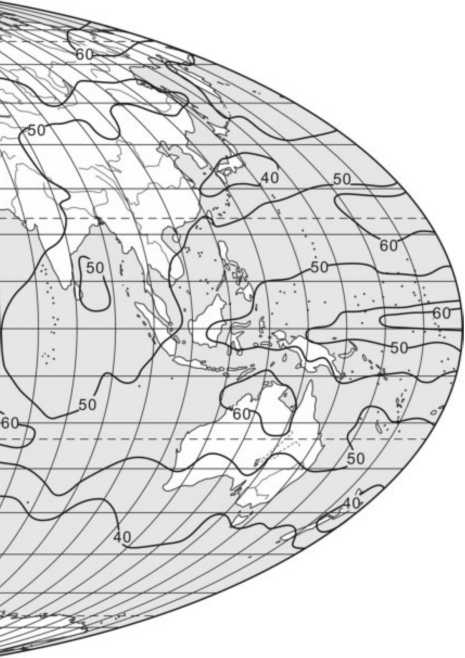

图A.1、图A.2、图A.3是相对总辐照量的等日照线（6月、12月和年平均数值），数据是通过卫星测 量的（见注I）O相对总辐照量定义如下，地球表面测得的总辐照量跟地球外总辐照量（即大气层外垂直 于太阳辐射方向平面上的太阳辐照量）的比值。
为了获得地球表面的总辐照量的日平均值，图上标识的百分数乘以地球外总辐照量的日平均数值， 该数值作为地理纬度的函数给出，见表A.lo
注1：数据来源的参考文件：
G.MajOr等：相对太阳总辐射的世界地图。
世界气象组织，技术说明No.172附录,WMO-No.5570,日内瓦（1987）o
注2：确定以kWh∕m2为单位的日辐照值,是通过以MJ/m2为单位的月和年辐照值平均而得的。例如通过6月的 月辐照值除以30,12月则除以31,而年辐照值则除以365o
例如：
举例说明如何确定的在加利福尼亚半岛南端6月的平均每日太阳总辐射。
从图A.1的点（在大约北纬23°）围绕着60%的等日照线，通过估值这点的百分比值为62%。
根据表A.1,在6月的列表纬度23°估值约为11.16 kWh∕m2,将此值乘以上面的百分比值。
因此，平均每日太阳总辐射约为6.9 kWh∕m2 O
表A.1地球外日平均总辐射 单位为千瓦时每平方米
|
纬度 |
6月 |
12月 |
年 |
|
90 N |
12.47 |
0.0 |
4.17 |
|
85 N |
12.42 |
0.0 |
4.20 |
|
80 N |
12.28 |
0.0 |
4.30 |
|
75 N |
12.05 |
0.0 |
4.49 |
|
70 N |
11.72 |
0.0 |
4.76 |
|
65 N |
11.40 |
0.11 |
5.16 |
|
60 N |
11.40 |
0.65 |
5.71 |
|
55 N |
11.48 |
1.36 |
6.29 |
|
50 N |
11.56 |
2.16 |
6.87 |
|
45 N |
11.61 |
3.00 |
7.42 |
|
40 N |
11.61 |
3.85 |
7.93 |
|
35 N |
11.56 |
4.72 |
8.40 |
|
30 N |
11.44 |
5.57 |
8.82 |
|
25 N |
11.26 |
6.40 |
9.19 |
|
20 N |
11.00 |
7.20 |
9.49 |
|
15 N |
10.68 |
7.96 |
9.73 |
|
10 N |
10.30 |
8.68 |
9.90 |
|
5 N |
9.84 |
9.34 |
10.01 |
|
0 |
9.33 |
9.95 |
10.04 |
|
5 S |
8.76 |
10.50 |
10.01 |
|
10 S |
8.13 |
10.98 |
9.90 |
表A.1 （续） 单位为千瓦时每平方米
|
纬度 |
6月 |
12月 |
年 |
|
15 S |
7.46 |
11.39 |
9.73 |
|
20 S |
6.74 |
11.73 |
9.49 |
|
25 S |
5.99 |
12.00 |
9.19 |
|
30 S |
5.21 |
12.19 |
8.82 |
|
35 S |
4.41 |
12.32 |
8.40 |
|
40 S |
3.60 |
12.37 |
7.93 |
|
45 S |
2.79 |
12.37 |
7.41 |
|
50 S |
2.01 |
12.31 |
6.86 |
|
55 S |
1.27 |
12.22 |
6.29 |
|
60 S |
0.60 |
12.13 |
5.71 |
|
65 S |
0.10 |
12.12 |
5.16 |
|
70 S |
0.0 |
12.45 |
4.75 |
|
75 S |
0.0 |
12.80 |
4.48 |
|
80 S |
0.0 |
13.05 |
4.30 |
|
85 S |
0.0 |
13.20 |
4.20 |
|
90 S |
0.0 |
13.25 |
4.16 |
GB、T 4797∙4I2≡9'IEC 6072τ2,4 “2002
4797∙4I2019MEC 6072τ2,4 “ 2002
GB/T 4797∙4I2O 一 9/1EC 6072τ2,4 “2002

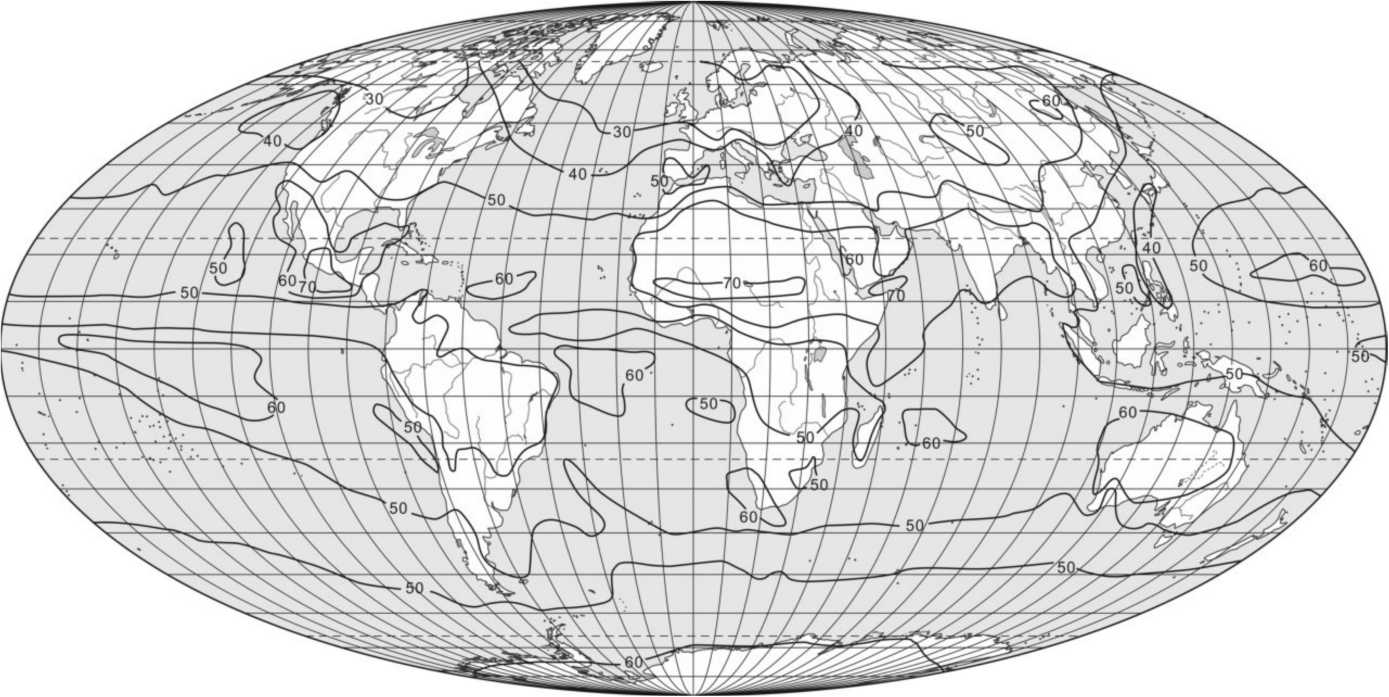

图A.3年平均相对总辐照量
附录 NA
(资料性附录)
全国主要地区的月日均总辐照量和年日均总辐照量
全国主要地区的月日均总辐照量和年日均总辐照量见表NA.Io
表NA. 1全国主要地区的月日均总辐照量和年日均总辐照量
|
省、自治区、 直辖市 |
市、县、 区等 |
月日均总辐照量 MJ∕(m2 ・ d) |
年总辐照量 MJ∕(m2 ∙ a) |
年日均辐照量 MJ∕(m2 ∙ d) | |||||||||||
|
1月 |
2月 |
3月 |
4月 |
5月 |
6月 |
7月 |
8月 |
9月 |
10月 |
11月 |
12月 | ||||
|
北京市 |
北京市 |
15.08 |
17.14 |
19.16 |
18.71 |
20.18 |
18.67 |
16.22 |
16.43 |
18.69 |
17.51 |
15.11 |
13.71 |
6 281.99 |
17.21 |
|
上海市 |
上海市 |
11.29 |
11.92 |
12.78 |
13.36 |
13.97 |
13.47 |
16.55 |
17.24 |
13.48 |
13.56 |
12.33 |
11.44 |
4 913.95 |
13.46 |
|
重庆市 |
万州区 |
4.94 |
6.96 |
9.18 |
11.39 |
11.08 |
12.70 |
15.85 |
16.56 |
11.73 |
8.77 |
6.52 |
4.58 |
3 664.71 |
10.04 |
|
重庆市 |
3.67 |
4.91 |
8.03 |
9.99 |
10.62 |
10.74 |
13.89 |
15.03 |
9.35 |
6.49 |
4.59 |
3.53 |
3 076.08 |
8.43 | |
|
天津市 |
天津市 |
14.73 |
16.49 |
18.23 |
17.63 |
19.50 |
17.98 |
15.50 |
15.89 |
17.38 |
16.41 |
13.81 |
12.61 |
5 964.23 |
16.34 |
|
山东省 |
济南市 |
13.63 |
15.23 |
16.63 |
16.52 |
18.72 |
18.21 |
14.81 |
14.98 |
16.50 |
16.00 |
14.16 |
13.85 |
5 755.62 |
15.77 |
|
烟台市 |
11.45 |
14.51 |
16.84 |
16.58 |
17.38 |
16.32 |
13.79 |
14.62 |
16.13 |
15.40 |
11.95 |
9.75 |
5 311.56 |
14.55 | |
|
河南省 |
郑州市 |
12.61 |
13.45 |
14.34 |
14.76 |
16.91 |
17.10 |
14.97 |
15.31 |
14.71 |
14.15 |
12.58 |
12.28 |
5 268.53 |
14.43 |
|
安徽省 |
合肥市 |
11.13 |
11.49 |
12.63 |
13.05 |
14.50 |
15.29 |
15.20 |
15.78 |
13.10 |
13.79 |
12.00 |
10.93 |
4 837.46 |
13.25 |
|
山西省 |
大同市 |
15.57 |
18.37 |
19.85 |
19.11 |
20.15 |
19.50 |
17.68 |
18.29 |
19.45 |
19.41 |
16.69 |
14.65 |
6 649.73 |
18.22 |
|
侯马市 |
14.02 |
14.27 |
15.10 |
15.24 |
17.68 |
18.60 |
17.21 |
17.92 |
14.44 |
14.49 |
13.44 |
13.65 |
5 663.48 |
15.52 | |
|
太原市 |
15.84 |
17.09 |
17.82 |
17.70 |
19.59 |
18.66 |
16.75 |
17.01 |
16.65 |
16.87 |
15.04 |
13.70 |
6 165.21 |
16.89 | |
|
陕西省 |
西安市 |
10.61 |
11.54 |
12.61 |
13.93 |
15.21 |
16.98 |
16.17 |
17.35 |
12.46 |
11.69 |
10.59 |
10.20 |
4 850.50 |
13.29 |
|
吉林省 |
长春市 |
14.89 |
17.34 |
18.68 |
17.71 |
17.34 |
16.86 |
14.76 |
15.26 |
18.00 |
16.75 |
13.99 |
13.17 |
5 918.36 |
16.21 |
|
辽宁省 |
沈阳市 |
12.17 |
15.92 |
18.33 |
18.21 |
18.59 |
16.63 |
14.89 |
15.57 |
18.04 |
16.68 |
13.93 |
11.44 |
5 787.69 |
15.86 |
GB/T 4797.4—20-9MEC 6072τ2,4 “2002
二
|
省、自治区、 直辖市 |
市、县、 区等 |
月日均总辐照量 MJ∕(m2 ∙ d) |
年总辐照量 MJ/(m2 ∙ a) |
年日均辐照量 MJ∕(m2 ∙ d) | |||||||||||
|
1月 |
2月 |
3月 |
4月 |
5月 |
6月 |
7月 |
8月 |
9月 |
10月 |
11月 |
12月 | ||||
|
黑龙江省 |
哈尔滨市 |
12.54 |
15.36 |
17.39 |
16.98 |
16.37 |
16.60 |
15.43 |
15.74 |
17.00 |
16.00 |
12.72 |
10.52 |
5 552.82 |
15.21 |
|
漠河市 |
12.11 |
20.12 |
21.90 |
18.44 |
17.92 |
18.59 |
16.68 |
17.73 |
17.36 |
16.10 |
13.94 |
10.36 |
6 110.16 |
16.74 | |
|
黑河市 |
13.02 |
18.82 |
20.84 |
17.46 |
17.47 |
17.57 |
15.94 |
15.97 |
15.93 |
15.70 |
14.12 |
11.34 |
5 987.61 |
16.16 | |
|
佳木斯市 |
13.41 |
16.52 |
17.68 |
16.39 |
15.41 |
15.39 |
14.70 |
14.50 |
16.06 |
15.68 |
12.74 |
10.48 |
5 437.68 |
14.90 | |
|
内蒙古 自治区 |
二连浩特市 |
18.65 |
22.05 |
23.47 |
22.26 |
21.41 |
20.74 |
19.22 |
19.88 |
21.81 |
22.12 |
18.55 |
18.15 |
7 547.93 |
20.68 |
|
伊金霍洛旗 |
17.93 |
19.00 |
19.07 |
18.60 |
19.33 |
18.78 |
17.27 |
17.38 |
17.99 |
19.15 |
18.08 |
16.99 |
6 675.31 |
18.29 | |
|
江苏省 |
南京市 |
11.57 |
12.42 |
13.53 |
13.90 |
14.84 |
14.87 |
15.64 |
16.94 |
14.08 |
14.78 |
12.93 |
12.05 |
5 100.38 |
13.97 |
|
浙江省 |
杭州市 |
9.10 |
8.53 |
9.55 |
11.95 |
12.72 |
11.42 |
15.16 |
15.68 |
11.85 |
11.52 |
10.84 |
10.43 |
4 229.59 |
11.59 |
|
慈溪市 |
9.82 |
10.17 |
11.14 |
13.22 |
13.88 |
12.67 |
16.24 |
16.62 |
13.18 |
12.66 |
11.79 |
11.28 |
4 651.00 |
12.74 | |
|
湖南省 |
长沙市 |
6.31 |
6.54 |
7.37 |
9.72 |
11.76 |
13.11 |
16.85 |
16.56 |
13.78 |
11.32 |
10.21 |
8.71 |
4 032.80 |
11.05 |
|
湖北省 |
武汉市 |
8.01 |
8.89 |
9.24 |
12.01 |
12.90 |
13.18 |
15.41 |
16.06 |
13.80 |
11.80 |
10.52 |
9.40 |
4 301.42 |
11.78 |
|
宜昌市 |
8.13 |
9.08 |
9.90 |
11.34 |
12.30 |
14.26 |
15.64 |
16.08 |
12.71 |
11.53 |
9.40 |
7.83 |
4 210.95 |
11.54 | |
|
福建省 |
福州市 |
9.45 |
8.65 |
9.83 |
11.41 |
11.42 |
13.19 |
17.10 |
15.93 |
13.50 |
12.74 |
11.39 |
10.86 |
4 433.90 |
12.15 |
|
江西省 |
南昌市 |
7.71 |
8.00 |
8.36 |
10.45 |
12.23 |
13.06 |
17.10 |
17.45 |
14.74 |
13.54 |
12.30 |
10.61 |
4 438.40 |
12.16 |
|
赣州市 |
8.34 |
7.95 |
7.92 |
10.07 |
12.33 |
13.06 |
17.10 |
17.45 |
14.74 |
13.54 |
12.30 |
10.61 |
4 547.94 |
12.46 | |
|
广东省 |
广州市 |
10.46 |
8.20 |
7.48 |
8.44 |
10.55 |
11.91 |
13.76 |
13.21 |
13.97 |
14.36 |
14.22 |
13.36 |
4 264.64 |
11.68 |
|
汕头市 |
11.93 |
10.32 |
10.28 |
11.34 |
12.10 |
13.24 |
15.89 |
15.91 |
15.47 |
15.66 |
14.48 |
14.13 |
4 897.83 |
13.42 | |
|
韶关市 |
8.97 |
7.32 |
6.79 |
8.25 |
11.20 |
13.98 |
16.64 |
16.67 |
15.05 |
14.00 |
13.14 |
11.69 |
4 382.38 |
12.01 | |
|
广西壮族 自治区 |
南宁市 |
8.00 |
7.73 |
8.69 |
11.02 |
14.39 |
15.32 |
16.17 |
16.04 |
17.25 |
14.67 |
13.28 |
11.51 |
4 695.78 |
12.87 |
|
桂林市 |
7.08 |
6.24 |
6.74 |
8.33 |
10.55 |
11.96 |
14.93 |
15.30 |
15.96 |
13.27 |
11.87 |
9.67 |
4 022.11 |
11.02 | |
GB/T 4797∙4I2O 一 9/IEC 6072τ2,4 “2002
表NA.1 （续）
|
省、自治区、 直辖市 |
市、县、 区等 |
月日均总辐照量 MJ∕(mz ∙ d) |
年总辐照量 MJ/(m2 ∙ a) |
年日均辐照量 MJ∕(m2 ∙ d) | |||||||||||
|
1月 |
2月 |
3月 |
4月 |
5月 |
6月 |
7月 |
8月 |
9月 |
10月 |
11月 |
12月 | ||||
|
海南省 |
海口市 |
8.74 |
9.17 |
11.20 |
13.68 |
15.38 |
15.43 |
16.69 |
14.84 |
15.24 |
12.56 |
11.56 |
10.79 |
4 730.56 |
12.96 |
|
贵州省 |
贵阳市 |
5.38 |
6.77 |
9.69 |
10.87 |
10.93 |
10.70 |
13.00 |
13.50 |
11.10 |
9.17 |
7.41 |
6.42 |
3 502.87 |
9.60 |
|
遵义市 |
4.06 |
4.81 |
7.20 |
10.18 |
10.14 |
10.82 |
13.87 |
14.06 |
9.97 |
8.19 |
5.86 |
4.83 |
3 172.38 |
8.69 | |
|
威宁彝族回族 苗族自治县 |
12.77 |
14.80 |
16.49 |
15.76 |
14.33 |
12.74 |
14.05 |
14.47 |
11.46 |
11.62 |
11.83 |
12.29 |
4 944.65 |
13.55 | |
|
四川省 |
成都市 |
6.77 |
7.74 |
10.66 |
12.05 |
12.93 |
13.45 |
14.01 |
14.01 |
10.12 |
7.92 |
7.08 |
6.30 |
3 746.77 |
10.27 |
|
峨眉山市 |
15.15 |
15.30 |
15.59 |
14.27 |
12.09 |
10.74 |
11.85 |
11.65 |
9.62 |
9.95 |
11.81 |
15.58 |
4 669.72 |
12.79 | |
|
乐山市 |
5.13 |
6.85 |
9.30 |
11.95 |
12.29 |
11.84 |
12.99 |
13.70 |
9.16 |
7.50 |
5.86 |
4.70 |
3 389.44 |
9.29 | |
|
泸州市 |
4.12 |
4.75 |
7.80 |
10.26 |
11.62 |
11.59 |
14.04 |
14.90 |
8.94 |
5.95 |
4.92 |
3.61 |
3 127.84 |
8.57 | |
|
绵阳市 |
6.60 |
7.34 |
9.33 |
12.47 |
13.32 |
13.04 |
13.45 |
13.22 |
9.54 |
7.99 |
6.74 |
5.94 |
3 624.45 |
9.93 | |
|
南充市 |
4.92 |
6.71 |
9.46 |
12.09 |
12.80 |
12.64 |
14.30 |
16.00 |
9.96 |
7.71 |
5.79 |
4.56 |
3 564.42 |
9.77 | |
|
云南省 |
昆明市 |
18.30 |
19.39 |
19.98 |
18.83 |
16.27 |
13.29 |
12.60 |
13.96 |
13.13 |
12.90 |
14.61 |
15.74 |
5 740.90 |
15.73 |
|
蒙自市 |
16.41 |
17.88 |
17.23 |
17.10 |
16.37 |
14.71 |
14.20 |
14.33 |
14.58 |
13.65 |
13.56 |
15.23 |
5 629.13 |
15.42 | |
|
景洪市 |
15.75 |
19.02 |
17.79 |
17.29 |
16.92 |
15.23 |
13.63 |
14.78 |
16.22 |
15.78 |
13.86 |
14.36 |
5 789.41 |
15.86 | |
|
腾冲市 |
20.69 |
19.55 |
18.69 |
16.55 |
15.62 |
12.16 |
10.95 |
13.72 |
14.98 |
16.96 |
18.61 |
19.42 |
6 014.24 |
16.48 | |
|
甘肃省 |
兰州市 |
11.31 |
14.79 |
16.15 |
18.13 |
19.22 |
19.55 |
18.02 |
18.15 |
15.38 |
15.21 |
12.60 |
10.70 |
5 755.05 |
15.77 |
|
敦煌市 |
16.13 |
18.57 |
19.30 |
20.70 |
22.07 |
21.41 |
20.41 |
21.41 |
21.73 |
21.79 |
18.64 |
15.88 |
7 241.09 |
19.84 | |
|
民勤县 |
17.90 |
18.66 |
17.95 |
18.00 |
19.16 |
18.87 |
17.81 |
17.92 |
17.66 |
18.30 |
17.21 |
16.27 |
6 558.65 |
17.97 | |
|
宁夏回族 自治区 |
银川市 |
17.97 |
19.69 |
18.76 |
19.49 |
20.30 |
20.29 |
19.12 |
19.64 |
18.92 |
18.90 |
18.06 |
15.94 |
6 903.41 |
18.91 |
|
固原市 |
15.93 |
15.80 |
13.90 |
17.10 |
17.00 |
16.50 |
16.92 |
17.04 |
15.84 |
15.08 |
16.75 |
17.52 |
5 942.92 |
16.28 | |
4797∙4I2019MEC 6072τ2,4 “ 2002
A. N 表
GB/T 4797・4—20 一 9/1EC 6072τ2,4 “2。。2
表NA.1 （续）
|
省、自治区、 直辖市 |
市、县、 区等 |
月日均总辐照量 MJ∕(m2 ∙ d) |
年总辐照量 MJ/(m2 ∙ a) |
年日均辐照量 MJ∕(m2 ∙ d) | |||||||||||
|
1月 |
2月 |
3月 |
4月 |
5月 |
6月 |
7月 |
8月 |
9月 |
10月 |
11月 |
12月 | ||||
|
新疆维吾尔 自治区 |
乌鲁木齐市 |
9.01 |
11.25 |
14.34 |
18.10 |
18.93 |
18.99 |
18.93 |
19.70 |
19.38 |
16.77 |
10.19 |
7.69 |
5 581.38 |
15.29 |
|
哈密市 |
16.72 |
19.78 |
20.89 |
21.37 |
22.72 |
21.80 |
20.85 |
21.65 |
23.54 |
22.98 |
18.73 |
16.22 |
7 519.96 |
20.60 | |
|
和田市 |
14.58 |
14.68 |
16.64 |
17.37 |
19.15 |
19.91 |
18.99 |
18.36 |
19.03 |
20.68 |
18.52 |
14.51 |
6 466.21 |
17.72 | |
|
喀什市 |
12.89 |
13.78 |
15.48 |
16.94 |
19.42 |
21.36 |
20.49 |
19.75 |
19.59 |
18.81 |
15.82 |
11.96 |
6 279.46 |
17.20 | |
|
库车县 |
15.07 |
16.27 |
16.41 |
17.66 |
20.14 |
20.35 |
19.90 |
19.95 |
19.62 |
18.66 |
17.17 |
14.27 |
6 555.03 |
17.96 | |
|
若羌县 |
15.17 |
16.76 |
17.22 |
18.22 |
20.46 |
20.52 |
20.24 |
20.42 |
21.01 |
21.08 |
17.75 |
13.95 |
6 779.12 |
18.57 | |
|
阿勒泰市 |
14.65 |
17.92 |
19.85 |
20.86 |
20.82 |
20.57 |
20.51 |
20.60 |
20.67 |
17.43 |
12.97 |
11.03 |
6 625.47 |
18.15 | |
|
吐鲁番市 |
12.71 |
16.04 |
17.86 |
18.77 |
20.49 |
20.35 |
20.00 |
20.62 |
20.64 |
19.21 |
14.74 |
11.62 |
6 482.36 |
17.76 | |
|
伊宁市 |
13.74 |
16.22 |
17.27 |
18.70 |
20.11 |
20.50 |
20.67 |
21.34 |
20.47 |
17.76 |
14.36 |
12.23 |
6 490.99 |
17.78 | |
|
青海 |
西宁市 |
18.13 |
19.56 |
19.42 |
19.97 |
19.87 |
19.44 |
19.02 |
19.72 |
17.30 |
18.39 |
18.38 |
16.82 |
6 872.59 |
18.83 |
|
格尔木市 |
19.39 |
20.56 |
21.49 |
22.85 |
23.05 |
22.37 |
21.63 |
22.50 |
22.50 |
23.83 |
22.11 |
20.91 |
8 007.65 |
21.94 | |
|
西藏自治区 |
拉萨市 |
24.87 |
24.65 |
24.02 |
22.65 |
23.79 |
22.96 |
21.75 |
21.48 |
22.73 |
26.26 |
26.02 |
25.03 |
8 703.85 |
21.94 |
|
昌都市 |
19.02 |
18.27 |
18.30 |
18.56 |
17.87 |
17.64 |
17.76 |
18.50 |
18.52 |
18.45 |
19.61 |
20.09 |
6 771.21 |
18.55 | |
|
那曲市 |
21.22 |
19.78 |
20.48 |
20.45 |
20.31 |
18.65 |
18.64 |
18.00 |
19.42 |
21.63 |
22.48 |
21.49 |
7 377.88 |
20.21 | |
|
RI尔县 |
20.43 |
21.35 |
22.16 |
22.41 |
21.45 |
21.26 |
18.92 |
19.92 |
23.48 |
25.25 |
23.94 |
20.74 |
7 945.77 |
21.77 | |
|
玉树藏族 自治州 |
18.87 |
18.04 |
19.62 |
20.06 |
19.52 |
18.36 |
18.94 |
19.42 |
18.24 |
18.71 |
21.01 |
19.93 |
7 019.99 |
19.23 | |
13
附录 NB
（资料性附录） 我国太阳辐射强度
表NB. 1给出了我国太阳辐射强度的等级。
表NB. 1我国太阳辐射强度的等级
|
辐射强度等级 W∕m2 |
适用范围 |
备注 |
|
1 OOO |
亚湿热及湿热地区 |
一 |
|
1 120 |
海拔高度3 000 m以下地区 |
不包括亚湿热及湿热地区，但包括此两地区中的山地 |
|
1 180 |
海拔高度3 000 m~5 000 m地区 |
包括寒温的大部分地区以及暖温的西部边缘地区 |
|
注：气候分区按照IEC 60721-2-1的区域分布图划分。 | ||
参 考 文 献
[1] IEC 60721-1 CIaSSifiCatiOn Of environmental COnditiOnS——Part 1: EnVirOnmental ParameterS and their SeVentieS
[2] IEC 60721-2-1 ClaSSifiCatiOn Of environmental COnditiOnS-—Part 2-1: EnVirOnmental conditions appearing in nature一TemPeratUre and humidity
