绝缘子串元件的球窝联接尺寸
1范围
本标准规定了使用标准锁紧销(见GB/T 25318-2019)的标准球窝联接系列尺寸,包括脚球、帽窝 中涉及绝缘子安装的尺寸及其公差,也规定了检查这些尺寸所需的检查规的尺寸,以使绝缘子或金属附 件具有互换性。
本标准适用于球窝联接的盘形和长棒形绝缘子串元件及其金属附件。
本标准规定的脚球和帽窝尺寸适用于经任何表面处理后的成品。
附录A中给出了脚球在帽窝中的极限位置。
注:本标准仅涉及安装所必需的尺寸,不规定材料性能和工作负荷。联接标记与强度等级的配合,在GB/T 7253-2019 和 GB/T 26874—2011 中规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1001.1—2003标称电压高于1 OooV的架空线路绝缘子 第I部分:交流系统用瓷或玻璃 绝缘子元件定义、试验方法和判定准则(IEC 60383-1:1993,Mc)D)
GB/T 2900.8—2009 电工术语 绝缘子(IEc 60050-471 : 2007 , IDT)
GB/T 25318—2019绝缘子串元件球窝联接用锁紧销 尺寸和试验(IEC 60372 : 2003 . MoD)
GB/T 26874—2011 高压架空线路用长棒形瓷绝缘子元件特性(IEC 60433 : 1998.MoD)
3术语和定义
GB/T 1001.1—2003,GB/T 2900.8—2009、GB/T 25318—2019 和 GB/T 26874—2011 界定的术语 和定义适用于本文件。
4脚球
脚球的主要尺寸应符合第9章规定。控制脚球形状的主要尺寸是hl,d2,r1和尺寸厂3的精确 值只能通过作图获得,仅作为参考给出。此外,脚杆的联接长度应在联接通规中H,]见第11章)的范 围内,脚杆直径丄不应超过规定值。
5帽窝
帽窝内腔的主要尺寸和配用锁紧销的最小厚度应符合第io章规定。
注1:本章所述的帽窝为平底。曲率半径不小于脚球尺寸匕的圆形底面的帽窝也可以使用。在此情况下,尺寸R; 会相应地减小。
注2:第10章中标准联接标记16的帽窝冇两种尺寸可供选择,A型和B型除尺寸Hl ,H2和T外,其余尺寸均相 同,与之配合的钢脚只有一种,而使用的锁紧销是对应的,即16A的帽窝与16A的锁紧销配合,16B的帽窝与
16B的锁紧销配合。
6联接通规
帽窝的外部尺寸未予规定,但此帽窝应能通过第11章中规定的联接通规检查。
7绝缘子伞下部分
绝缘子伞下部分的形状应不影响符合第6章中规定的具有最大外部尺寸的帽窝装配。
8锁紧销
锁紧销(R型销或W型销)在最大尺寸的帽窝中应能锁紧最小尺寸的脚球。
9 脚球尺寸
脚球尺寸示意见图1,主要尺寸见表1。

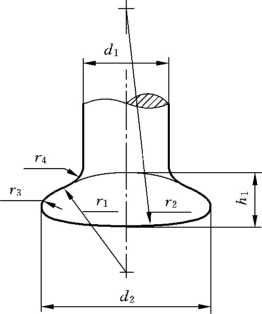

图1脚球尺寸示意
表1脚球主要尺寸 单位为毫米
联接标记 |
CIl |
d 2 |
ʌi |
厂1 |
厂2 |
r3a | |
11 |
11∙9J.1 |
22,8-5.3 |
9.1-S.2 |
35.0 |
35.0 |
3.5 |
1.5 + J∙0 |
16 |
17.0-5.2 |
33.3-?,5 |
13.4-5.3 |
23.0 |
50.0 |
3.0 |
3.0冗 |
20 |
21.O-5.3 |
41.0-?.6 |
19.5-5,4 |
27.0 |
60.0 |
5.7 |
3.5% |
24 |
25.O-5.4 |
49.0-‰ |
21.0-L |
40.0 |
70.0 |
6.6 |
4.0* |
28 |
29.0—耻 |
57.0-‰ |
23.5-‰ |
55.0 |
80.0 |
8.0 |
4.5 士課 |
32 |
33.0-l,t.6 |
65.0-11 |
27.0-5,9 |
70.0 |
90.0 |
10.0 |
5.0* |
表1(续) 单位为毫米
联接标记 |
d 1 |
d 2 |
Ai |
r↑ |
厂2 |
r3a |
厂4 |
36 |
37.04 |
73.0-11 |
34.0-5,9 |
50.0 |
110.0 |
10.5 |
δ.o±l∙J |
40 |
41.0-2.6 |
81.0-lι |
39.5-?.9 |
55.0 |
120.0 |
12.5 |
9.0% |
-供参考。 |
10帽窝尺寸
帽窝尺寸示意见图2,主要尺寸见表2o
a) 联接标记 11、16A、24、28、32
b)联接标记 16B、20、36、40

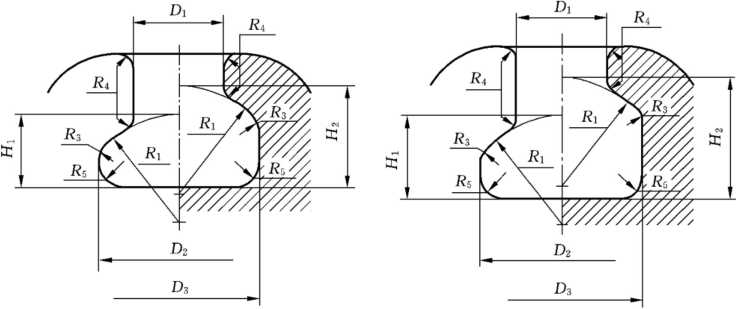

图2帽窝尺寸示意
表2帽窝主要尺寸 单位为毫米
联接标记 |
Dl |
D2 最小值 |
D3 最小值 |
HI |
H2 |
Rl |
Rs |
R4 |
R5 |
ɪb | |
用W型销 最小值 |
用R型销C 最小值 | ||||||||||
11 |
12.5+J∙3 |
24.5 |
24.5 |
10.5+⅛∙3 |
15.5 |
16.3 |
35.0 |
4.0 |
1.5 |
4.0 |
4.8+曾 |
16Aa |
19.2+J∙6 |
34.5 |
34.5 |
14.5+⅛∙6 |
20.5 |
21.6 |
23.0 |
3.0 |
3.0 |
5.0 |
5.5+r |
16Ba |
19.2+J∙6 |
34.5 |
34.5 |
17.0+J∙6 |
25.0 |
25.5 |
23.0 |
3.0 |
3.0 |
5.0 |
7.9+野 |
20 |
23.0+孵 |
42.5 |
42.5 |
20.5+紆 |
28.5 |
29.3 |
27.0 |
6.0 |
3.5 |
7.0 |
7.0+野 |
24 |
27.5+^∙5 |
51.0 |
51.0 |
23.5+資 |
32.5 |
33.5 |
40.0 |
5.0 |
4.0 |
10.0 |
8.7+V |
28 |
32.0+F |
59.0 |
59.0 |
2β.O+F |
36.5 |
37.4 |
55.0 |
8.0 |
4.5 |
12.0 |
ιo.o+Jp |
32 |
36.θ+*∙3 |
67.5 |
67.5 |
30.0+检 3 |
42.0 |
43.0 |
70.0 |
10.0 |
5.0 |
14.0 |
11.5+Γ |
36 |
40.0+麥 |
75.5 |
75.5 |
38.0+領 3 |
— |
51.0 |
50.0 |
10.5 |
8.0 |
16.0 |
11.5+曾 |
表2 (续) 单位为毫米
联接标记 |
DI |
D2 最小值 |
D3 最小值 |
HI |
H2 |
RI |
R3 |
R4 |
R5 |
Tb | |
用W型销 最小值 |
用R型销C 最小值 | ||||||||||
40 |
44.0+歩 |
83.5 |
83.5 |
43.5+尸 |
一 |
56.5 |
55.0 |
12.5 |
9.0 |
17.0 |
11.5+Γ |

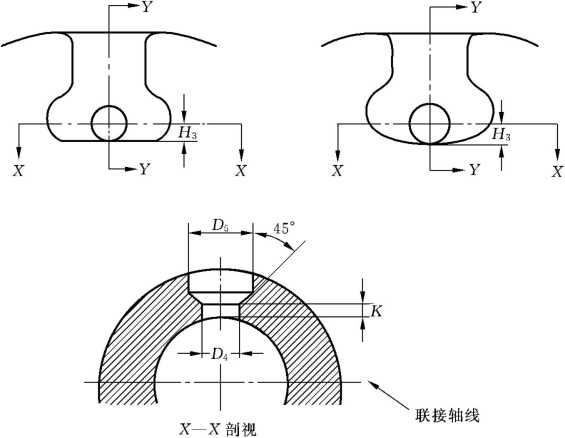

a见第5章注2。 b锁紧销的厚度。 C有些情况下,R型销不总是处在帽窝的底部,所以给出一个比较大的值。标准R型销的位置由孔的中心位置 H3和孔的直径见第15章)以及尺寸Fz(见GB/T 25318—2019)来确定,同时也受到与帽窝接触的销腿末 端的影响。H?值保证了 R型销的正确间隙。__________________________________ |
11联接通规尺寸

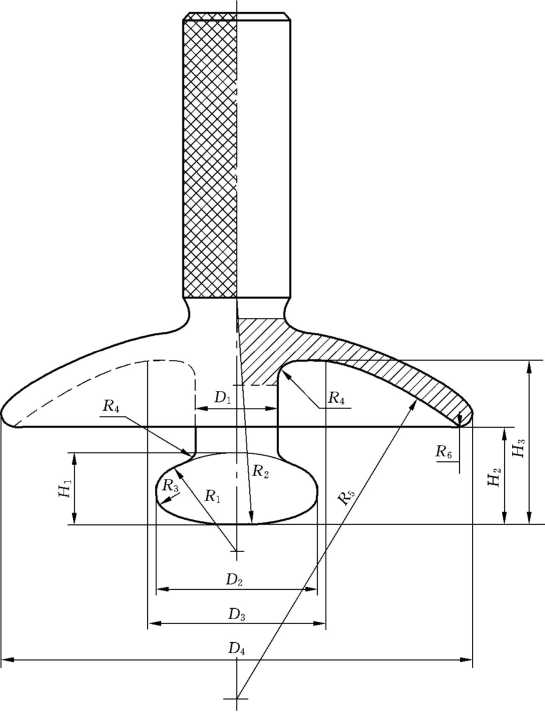

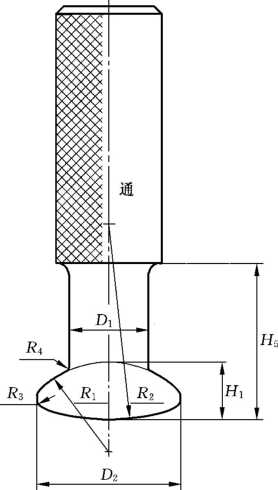

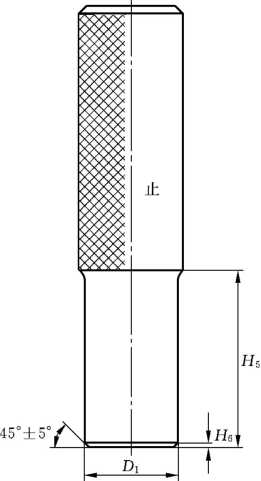

联接通规尺寸示意见图3,主要尺寸见表30

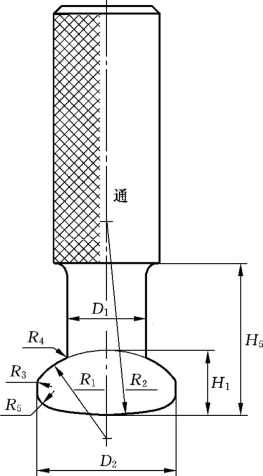

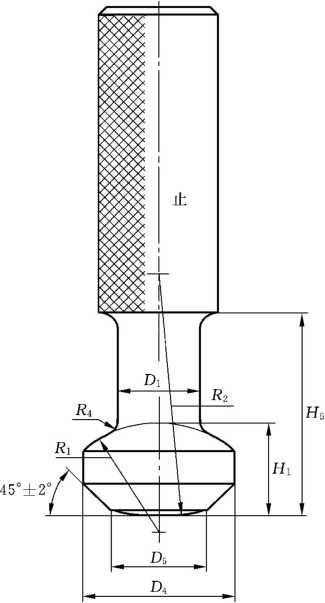

图3联接通规尺寸示意
表3联接通规主要尺寸
单位为毫米
联接 标记 |
量规轮廓线 |
DI |
D2 |
D3 |
D4 |
Hl |
H2 |
H3 |
Rl |
RZ |
R3 |
R4 |
玦 |
R6 | |
11 |
新 |
上限a |
12.000 |
22.950 |
25.322 |
60.15 |
9.250 |
17.775 |
23.775 |
35.075 |
35.075 |
3.631 |
1.450 |
49.70 |
2.80 |
公称 |
11.980 |
22.920 |
25.348 |
59.95 |
9.220 |
17.860 |
23.860 |
35.060 |
35.060 |
3.616 |
1.460 |
49.80 |
2.70 | ||
下限a |
11.960 |
22.890 |
25.374 |
59.75 |
9.190 |
17.945 |
23.945 |
35.045 |
35.045 |
3.601 |
1.470 |
49.90 |
2.60 | ||
旧 |
磨损极限b |
11.900 |
22.800 |
25.400 |
59.55 |
9.100 |
18.000 |
24.000 |
35.000 |
35.000 |
3.556 |
1.500 |
50.00 |
2.50 | |
16 |
新 |
上限a |
17.122 |
33.490 |
35.326 |
90.59 |
13.572 |
20.686 |
31.786 |
23.086 |
50.086 |
3.071 |
2.939 |
71.70 |
2.80 |
公称 |
17.096 |
33.450 |
35.351 |
90.39 |
13.536 |
20.768 |
31.868 |
23.068 |
50.068 |
3.055 |
2.952 |
71.80 |
2.70 | ||
下限a |
17.070 |
33.410 |
35.376 |
90.19 |
13.500 |
20.850 |
31.950 |
23.050 |
50.050 |
3.039 |
2.965 |
71.90 |
2.60 | ||
旧 |
磨损极限b |
17.000 |
33.300 |
35.400 |
89.99 |
13.400 |
20.900 |
32.000 |
23.000 |
50.000 |
2.993 |
3.000 |
72.00 |
2.50 | |
20 |
新 |
上限a |
21.150 |
41.220 |
45.484 |
120.95 |
19.702 |
25.551 |
42.151 |
27.101 |
60.101 |
5.845 |
3.425 |
89.55 |
3.45 |
公称 |
21.120 |
41.170 |
45.523 |
120.65 |
19.656 |
25.678 |
42.278 |
27.078 |
60.078 |
5.824 |
3.440 |
89.70 |
3.30 | ||
下限a |
21.090 |
41.120 |
45.561 |
120.35 |
19.610 |
25.805 |
42.405 |
27.055 |
60.055 |
5.803 |
3.455 |
89.85 |
3.15 | ||
旧 |
磨损极限b |
21.000 |
41.000 |
45.600 |
120.05 |
19.500 |
25.900 |
42.500 |
27.000 |
60.000 |
5.753 |
3.500 |
90.00 |
3.00 | |
24 |
新 |
上限a |
25.172 |
49.250 |
50.490 |
140.90 |
21.242 |
25.971 |
46.171 |
40.121 |
70.121 |
6.732 |
3.914 |
104.55 |
3.45 |
公称 |
25.136 |
49.190 |
50.527 |
140.60 |
21.186 |
26.093 |
46.293 |
40.093 |
70.093 |
6.706 |
3.932 |
104.70 |
3.30 | ||
下限a |
25.100 |
49.130 |
50.564 |
140.30 |
21.130 |
26.215 |
46.415 |
40.065 |
70.065 |
6.680 |
3.950 |
104.85 |
3.15 | ||
旧 |
磨损极限b |
25.000 |
49.000 |
50.600 |
140.00 |
21.000 |
26.300 |
46.500 |
40.000 |
70.000 |
6.615 |
4.000 |
105.00 |
3.00 | |
28 |
新 |
上限a |
29.190 |
57.290 |
66.870 |
165.94 |
23.770 |
29.100 |
51.100 |
55.135 |
80.135 |
7.994 |
4.414 |
129.55 |
3.45 |
公称 |
29.150 |
57.215 |
66.915 |
165.64 |
23.708 |
29.250 |
51.250 |
55.104 |
80.104 |
7.967 |
4.432 |
129.70 |
3.30 | ||
下限a |
29.110 |
57.140 |
66.960 |
165.34 |
23.646 |
29.400 |
51.400 |
55.073 |
80.073 |
7.938 |
4.450 |
129.85 |
3.15 | ||
旧 |
磨损极限b |
29.000 |
57.000 |
67.000 |
165.04 |
23.500 |
29.500 |
51.500 |
55.000 |
80.000 |
7.864 |
4.500 |
130.00 |
3.00 | |
32 |
新 |
上限a |
33.220 |
65.310 |
85.800 |
198.45 |
27.300 |
34.000 |
61.400 |
70.150 |
90.150 |
9.719 |
4.914 |
149.55 |
3.45 |
公称 |
33.170 |
65.230 |
85.850 |
198.22 |
27.225 |
34.175 |
61.600 |
70.112 |
90.113 |
9.683 |
4.932 |
149.70 |
3.30 | ||
下限a |
33.120 |
65.150 |
85.900 |
197.98 |
27.150 |
34.350 |
61.800 |
70.075 |
90.075 |
9.647 |
4.950 |
149.85 |
3.15 | ||
旧 |
磨损极限b |
33.000 |
65.000 |
86.000 |
197.83 |
27.000 |
34.500 |
62.000 |
70.000 |
90.000 |
9.572 |
5.000 |
150.00 |
3.00 | |
36 |
新 |
上限a |
37.220 |
73.310 |
105.800 |
230.90 |
34.300 |
41.000 |
71.850 |
50.135 |
110.165 |
10.219 |
7.914 |
169.55 |
3.45 |
公称 |
37.170 |
73.230 |
105.850 |
230.60 |
34.225 |
41.175 |
72.100 |
50.104 |
110.123 |
10.183 |
7.932 |
169.70 |
3.30 | ||
下限a |
37.120 |
73.150 |
105.900 |
230.30 |
34.150 |
41.350 |
72.350 |
50.073 |
110.081 |
10.147 |
7.950 |
169.85 |
3.15 | ||
旧 |
磨损极限b |
37.000 |
73.000 |
106.000 |
230.00 |
34.000 |
41.500 |
72.500 |
50.000 |
110.000 |
10.072 |
8.000 |
170.00 |
3.00 | |
40 |
新 |
上限a |
41.220 |
81.310 |
126.800 |
262.90 |
39.800 |
46.500 |
82.300 |
55.135 |
120.180 |
12.219 |
8.914 |
189.55 |
3.45 |
公称 |
41.170 |
81.230 |
126.850 |
262.60 |
39.725 |
46.675 |
82.600 |
55.104 |
120.133 |
12.183 |
8.932 |
189.70 |
3.30 | ||
下限" |
41.120 |
81.150 |
126.900 |
262.30 |
39.650 |
46.850 |
82.900 |
55.073 |
120.086 |
12.147 |
8.950 |
189.85 |
3.15 | ||
旧 |
磨损极限b |
41.000 |
81.000 |
127.000 |
262.00 |
39.500 |
47.000 |
83.000 |
55.000 |
120.000 |
12.072 |
9.000 |
190.00 |
3.00 |
a新量规的轮廓线应在上限和下限之间。上限是指最大实体尺寸,下限是指最小实体尺寸。
b见附录B中B.l0
12 双脚球尺寸
双脚球矶尺寸及其示意分别见表4和图4,其余尺寸同第9章。

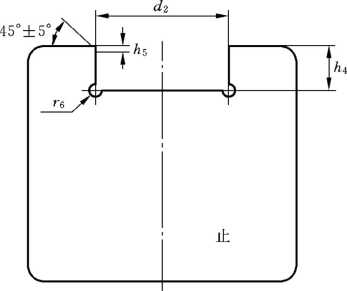

图4 |
双脚球尺寸示意 | |
表4 |
双脚球如尺寸 |
单位为毫米 |
联接标记 |
h 4 |
11 |
47.0=5 |
16 |
63.0-‰ |
20 |
83.04 |
24 |
90.0—3.5 |
28 |
97.04.5 |
32 |
120.0-‰ |
36 |
135.0-‰ |
40 |
150.0* |
13 脚球和帽窝之间的间隙

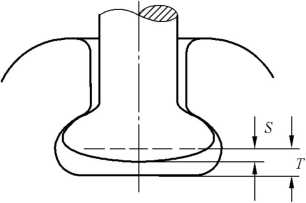

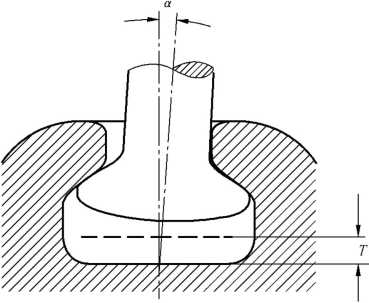

脚球和帽窝之间的间隙示意见图5,数值见表5o
a)脚球在帽窝的入口处
b)脚球在帽窝的内腔

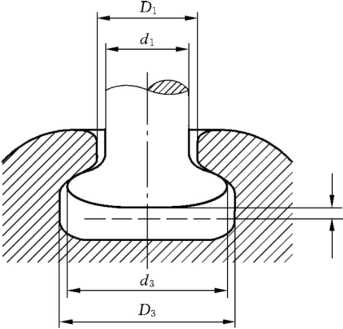

图5脚球和帽窝之间的间隙示意
表5脚球和帽窝之间的间隙 单位为毫米
联接标记 |
Di —dι |
D2 -d2 |
D3 ~d3 |
P |
Q最小值a | |||
最小值 |
最大值 |
最小值 |
最小值 |
最大值 |
W销 |
R销 | ||
11 |
0.6 |
3.0 |
1.7 |
1.7 |
1.4 |
3.9 |
1.4 |
1.25 |
16A |
2.2 |
5.0 |
1.2 |
1.2 |
1.1 |
4.0 |
1.4 |
1.00 |
16B |
2.2 |
5.0 |
1.2 |
1.2 |
3.6 |
6.5 |
3.5 |
3.45 |
20 |
2.0 |
5.4 |
1.5 |
1.5 |
1.0 |
4.5 |
1.8 |
1.50 |
24 |
2.5 |
6.4 |
2.0 |
2.0 |
2.5 |
6.7 |
2.6 |
2.35 |
28 |
3.0 |
7.4 |
2.0 |
2.0 |
2.5 |
7.2 |
2.8 |
2.70 |
32 |
3.0 |
7.9 |
2.5 |
2.5 |
3.0 |
8.2 |
3.3 |
3.15 |
36 |
3.0 |
7.9 |
2.5 |
2.5 |
4.0 |
9.2 |
一 |
3.15 |
40 |
3.0 |
7.9 |
2.5 |
2.5 |
4.0 |
9.2 |
一 |
3.15 |
a脚球和锁紧销之间的间隙。 |
14锁紧脚球的有效性
锁紧脚球有效性示意及尺寸分别见图6和表6o
说明:
T——锁紧销最小厚度;
S——锁紧有效性。
图6锁紧脚球的有效性示意
表6锁紧脚球的有效性
单位为毫米
联接标记 |
S最小值 | |
W销 |
R销 | |
11 |
0.9 |
2.25 |
16A |
1.5 |
3,50 |
16B |
1.4 |
2.45 |
20 |
2.5 |
4.00 |
24 |
2.0 |
3.65 |
28 |
2.8 |
4.30 |
32 |
3.3 |
5.05 |
36 |
一 |
5.05 |
40 |
一 |
5.05 |
15 R型销的销孔尺寸
R型销的销孔尺寸及其示意分别见表7和图7,适用于标准型和可供选择型的两种R型销(见
GB/T 25318—2019) „
图7 R型销的销孔尺寸示意
表7 R型销的销孔尺寸
单位为毫米
联接标记 |
D4 |
L⅛最小值 |
H3 |
K最小值 |
L最大值 |
11 |
7.5 + 0.4 |
13.5 |
3.75+J |
3.5 + 0.6 |
24 |
16A |
9.5 + 0.5 |
16.0 |
4.75+2 |
4.0 + 0.7 |
32 |
16B |
10.0 + 0.5 |
18.0 |
5.OO+J |
5.0+1 |
32 |
20 |
10.0 + 0.5 |
18.0 |
5.00+J∙2 |
5.0 + 1 |
40 |
24 |
12.0 + 0.5 |
21.5 |
6.00+J∙5 |
6.0 +1 |
51 |
28 |
13.0 + 0.5 |
24.0 |
6.50+J∙5 |
7.0 + 1.2 |
59 |
32 |
15.0 + 0.5 |
28.0 |
7.50+J∙5 |
8.0+1.4 |
68 |
36 |
17.0 + 0.5 |
34.0 |
8.50+J∙5 |
9.0+1.4 |
78 |
40 |
17.0 + 0.5 |
34.0 |
8.50+J∙5 |
10.0 + 1.4 |
88 |

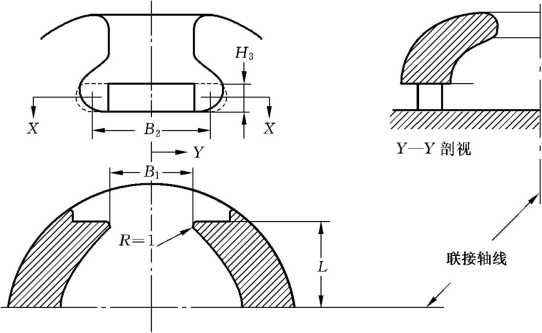

16 W型销的销孔尺寸
W型销的销孔尺寸及其示意分别见表8和图8。
X—X剖视
图8 W型销的销孔尺寸示意
表8 W型销的销孔尺寸 单位为毫米
联接标记 |
BI |
易最小值 |
H3 |
L最大值 |
11 |
12.5±0.8 |
24.0 |
6.5 + 0.8 |
18 |
16A |
16.0+1.0 |
33.0 |
7.0 + 0.8 |
24 |
16B |
16.0 + 1.0 |
33.0 |
9.5 + 0.8 |
24 |
20 |
17.0+1.0 |
34.0 |
8.5 + 0.8 |
29 |
24 |
17.5 + 1.0 |
34.5 |
10.5 + 0.8 |
34 |
28 |
20.0 + 1.0 |
39.0 |
11.5 + 0.8 |
42 |
32 |
22.0 + 1.0 |
42.0 |
13.0 + 0.8 |
48 |
尺寸晶是凹槽中高度保持H,的那部分的长度。在S范围外,其凹槽的形状就不重要了。
IO
附录 A
(规范性附录)
脚球在帽窝中的滑动位置和倾斜位置
A.1脚球在帽窝中的滑动位置
脚球在帽窝中的滑动位置示意见图A.1,滑动中钢脚轴线偏离角度的平均值见表A.lo
图A.1脚球在帽窝中的滑动极限位置示意
表A.1滑动中钢脚轴线偏离角度 单位为度
联接标记 |
α(平均值) |
11 |
1.3 |
16A |
4.0 |
16B |
4.0 |
20 |
3.3 |
24 |
2.7 |
28 |
2.5 |
32 |
2.0 |
36 |
2.5 |
40 |
2.0 |
A.2脚球在帽窝中的倾斜位置
脚球在帽窝中的倾斜位置示意见图A.2,钢脚轴线倾斜角度的平均值见表A.2o
图A.2脚球在帽窝中的倾斜位置示意
表A.2钢脚轴线允许倾斜角度 单位为度 | |
联接标记 |
伙平均值)a |
11 |
12.0 |
16A |
9.5 |
16B |
12.0 |
20 |
9.0 |
24 |
10.0 |
28 |
9.0 |
32 |
9.0 |
36 |
8.0 |
40 |
7.0 |
a β值应与H2的适当公差相适应。 |
附录B (规范性附录) 量规
B.1 公差
量规的公差按照ISO体系,其本质含义是“止”规仅有与联接件相应公差边界关联且对称分布的制 造公差,“通”规具有磨损留量和落在联接部件公差带内的制造公差。
注:对于“通”规,可选择磨损留量,以增大所建议的制造公差。当量规磨损到超过规定的任一磨损极限时,不宜继 续使用。
B.2量规的结构特征
考虑到材料的选择、硬度、表面粗糙度、表面处理和制造方法等方面的差异,仅给出下列一般导则:
--脚的量规厚度应不小于5 mm;
一具有圆孔的量规应稍厚一些;
——材料应是不收缩且经油淬火的钢材;
—一硬度应为HR62〜HR63,以减少变形和磨损;
——表面粗糙度应小于4 μm;
一在一定情况下,表面镀硬铭可增强耐磨性。
注:为了以便于量规的操作,帽窝量规宜制作一个直径为Di的磨光的颈或定心缺口。此定心缺口切除了一部分曲 面.因此简化了制造公差。
B.3脚球的检查
钢脚脚球部位示意见图B.1,脚球检查按照下列准则判定:
a) 球和杆应至少在一个方向能通过球高-杆径-杆长通规(见B.5);
b) 球应能通过球径通规(见B.6);
C)球和杆在任何方向都不应通过球高止规(见B.7);
d) 球在任何方向都不应通过球径止规(见B.8);
e) 杆在任何方向都不应通过杆径止规(见B.9)。
图B.1钢脚脚球部位示意
B.4帽窝的检查
铁帽帽窝部位示意见图B.2,帽窝检查按照下列准则判定:
a) 窝入口应能让入口高度、入口宽度和颈部宽度通规(见B.1O)通过;
b) 窝内部的高度和直径应能允许内部高度和内部直径通规在帽窝内旋转180。(见B.11)
C)窝入口高度应不能通过入口高度止规(见B.12);
d)窝入口应不能通过颈部宽度止规(见B.13)o
注:图B.2中标有(---------)的轮廓线部位表示能让联接通规(见第11章)通过。
图B.2铁帽帽窝部位示意

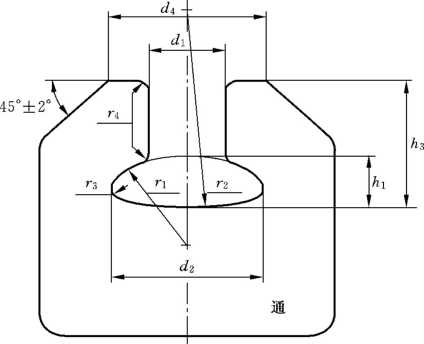

B.5脚球的球高-杆径-杆长通规
脚球的球高-杆径-杆长通规示意见图B. 3 ,尺寸见表B. 1。
图B.3脚球的球高-杆径-杆长通规示意
表B.1脚球的球高-杆径-杆长通规的主要尺寸 单位为毫米
联接 标记 |
量规轮廓线 |
d∖ |
d2 |
hi |
厂1 |
厂2 |
厂3 |
厂4 | |||
11 |
新 |
下限a |
11.826 |
22.712 |
25.5 |
9.008 |
24.11 |
34.954 |
34.954 |
3.509 |
2.537 |
公称 |
11.836 |
22.728 |
25.0 |
9.024 |
24.08 |
34.962 |
34.962 |
3.517 |
2.532 | ||
上限a |
11.846 |
22.744 |
24.5 |
9.040 |
24.05 |
34.970 |
34.970 |
3.525 |
2.527 | ||
旧 |
磨损极限b |
11.900 |
22.800 |
24.0 |
9.100 |
24.00 |
35.000 |
35.000 |
3.556 |
2.500 | |
16 |
新 |
下限a |
16.922 |
33.204 |
35.5 |
13.304 |
32.14 |
22.952 |
49.952 |
2.945 |
4.039 |
公称 |
16.932 |
33.222 |
35.0 |
13.320 |
32.10 |
22.960 |
49.960 |
2.952 |
4.034 | ||
上限a |
16.942 |
33.240 |
34.5 |
13.336 |
32.06 |
22.968 |
49.968 |
2.959 |
4.029 | ||
旧 |
磨损极限b |
17.000 |
33.300 |
34.0 |
13.400 |
32.00 |
23.000 |
50.000 |
2.993 |
4.000 | |
20 |
新 |
下限a |
20.916 |
40.900 |
45.5 |
19.400 |
42.64 |
26.950 |
59.950 |
5.703 |
4.542 |
公称 |
20.928 |
40.920 |
45.0 |
19.418 |
42.60 |
26.959 |
59.959 |
5.711 |
4.536 | ||
上限a |
20.940 |
40.940 |
44.5 |
19.436 |
42.56 |
26.968 |
59.968 |
5.719 |
4.530 | ||
旧 |
磨损极限b |
21.000 |
41.000 |
44.0 |
19.500 |
42.50 |
27.000 |
60.000 |
5.753 |
4.500 | |
24 |
新 |
下限a |
24.912 |
48.890 |
50.5 |
20.888 |
46.65 |
39.944 |
69.944 |
5.558 |
5.544 |
公称 |
24.924 |
48.912 |
50.0 |
20.908 |
46.61 |
39.954 |
69.954 |
6.567 |
5.538 | ||
上限a |
24.936 |
48.934 |
49.5 |
20.928 |
46.57 |
39.964 |
69.964 |
6.577 |
5.532 | ||
旧 |
磨损极限b |
25.000 |
49.000 |
49.0 |
21.000 |
46.50 |
40.000 |
70.000 |
6.615 |
5.500 | |
28 |
新 |
下限a |
28.906 |
56.811 |
68.5 |
23.380 |
51.66 |
54.940 |
79.940 |
7.803 |
6.044 |
公称 |
28.919 |
56.905 |
68.0 |
23.402 |
51.62 |
54.951 |
79.951 |
7.814 |
6.038 | ||
上限a |
28.932 |
56.929 |
67.5 |
23.424 |
51.58 |
54.962 |
79.962 |
7.825 |
6.032 | ||
旧 |
磨损极限b |
29.000 |
57.000 |
67.0 |
23.500 |
51.50 |
55.000 |
80.000 |
7.864 |
6.000 |
表B.1 (续) 单位为毫米
联接 标记 |
量规轮廓线 |
di |
d 2 |
d 4 |
龙1 |
ʌɜ |
厂1 |
r2 |
-3 |
r4 | |
32 |
新 |
下限a |
32.899 |
64.871 |
87.5 |
26.868 |
62.16 |
69.934 |
89.934 |
9.506 |
6.544 |
公称 |
32.913 |
64.897 |
87.0 |
26.892 |
62.12 |
69.946 |
89.946 |
9.517 |
6.538 | ||
上限a |
32.927 |
64.923 |
86.5 |
26.916 |
62.08 |
69.958 |
89.958 |
9.528 |
6.532 | ||
旧 |
磨损极限b |
33.000 |
65.000 |
86.0 |
27.000 |
62.00 |
70.000 |
90.000 |
9.572 |
6.500 | |
36 |
新 |
下限a |
36.899 |
72.871 |
107.5 |
33.868 |
72.66 |
49.940 |
109.934 |
10.006 |
9.544 |
公称 |
36.913 |
72.897 |
107.0 |
33.892 |
72.62 |
49.951 |
109.946 |
10.017 |
9.538 | ||
上限a |
36.927 |
72.923 |
106.5 |
33.916 |
72.58 |
49.962 |
109.958 |
10.068 |
9.532 | ||
旧 |
磨损极限b |
37.000 |
73.000 |
106.0 |
34.000 |
72.50 |
50.000 |
110.000 |
10.072 |
9.500 | |
40 |
新 |
下限a |
40.899 |
80.871 |
128.5 |
39.368 |
83.16 |
54.940 |
119.934 |
12.006 |
10.544 |
公称 |
40.913 |
80.897 |
128.0 |
39.392 |
83.12 |
54.951 |
119.946 |
12.017 |
10.538 | ||
上限a |
40.927 |
80.923 |
127.5 |
39.416 |
83.08 |
54.962 |
119.958 |
12.068 |
10.532 | ||
旧 |
磨损极限b |
41.000 |
81.000 |
127.0 |
39.500 |
83.00 |
55.000 |
120.000 |
12.072 |
10.500 |
新量规的轮廓线应在公差上、下限之间。上限是指最大实体尺寸,下限是指最小实体尺寸。
b 见 B.1。

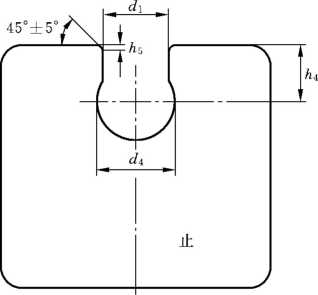

B.6 脚球的球径通规
脚球的球径通规示意见图B.4,尺寸见表B.2o
图B.4脚球的球径通规示意
表B.2脚球的球径通规
单位为毫米
联接标记 |
量规状态 |
d 2 |
11 |
新 |
22.728 + 0.011 |
已磨损a |
22.800 |
单位为毫米
联接标记 |
量规状态 |
d 2 |
16 |
新 |
33.223 + 0.012 |
已磨损a |
33.300 | |
20 |
新 |
40.920 + 0.013 |
已磨损a |
41.000 | |
24 |
新 |
48.913 + 0.014 |
已磨损a |
49.000 | |
28 |
新 |
56.908 + 0.015 |
已磨损a |
57.000 | |
32 |
新 |
64.903 + 0.016 |
已磨损a |
65.000 | |
36 |
新 |
72.903 + 0.016 |
已磨损a |
73.000 | |
40 |
新 |
80.903 + 0.016 |
已磨损a |
81.000 | |
a 见 B.1。 |
表B.2 (续)

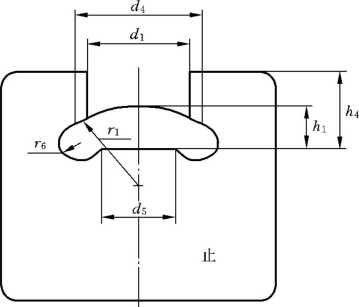

B.7脚球的球高止规
脚球的球高止规示意见图B.5,尺寸见表B.3o
图B.5脚球的球高止规示意
表B.3脚球的球高止规
单位为毫米
联接标记 |
量规轮廓线 |
d 1 |
d 4 |
d 5 |
h↑ |
A4 |
r↑ |
厂6 |
11 |
下限" |
16.08 |
18.60 |
12.3 |
7.884 |
15.5 |
34.992 |
3.7 |
公称 |
16.10 |
18.40 |
12.0 |
7.900 |
16.0 |
35.000 |
4.0 | |
上限- |
16.12 |
18.20 |
11.7 |
7.916 |
16.5 |
35.008 |
4.3 | |
16 |
下限a |
23.66 |
30.3 |
18.3 |
12.084 |
21.5 |
22.992 |
4.7 |
公称 |
23.70 |
30.0 |
18.0 |
12.100 |
22.0 |
23.000 |
5.0 | |
上限• |
23.74 |
29.7 |
17.7 |
12.116 |
22.5 |
23.008 |
5.3 | |
20 |
下限" |
28.36 |
36.3 |
23.3 |
18.082 |
29.5 |
26.991 |
6.7 |
公称 |
28.42 |
36.0 |
23.0 |
18.100 |
30.0 |
27.000 |
7.0 | |
上限a |
28.48 |
35.7 |
22.7 |
18.118 |
30.5 |
27.009 |
7.3 | |
24 |
下限• |
34.48 |
42.3 |
28.3 |
19.280 |
31.5 |
39.990 |
7.7 |
公称 |
34.54 |
42.0 |
28.0 |
19.300 |
32.0 |
40.000 |
8.0 | |
上限a |
34.60 |
41.7 |
27.7 |
19.320 |
32.5 |
40.010 |
8.3 | |
28 |
下限a |
36.90 |
47.3 |
32.3 |
21.678 |
44.5 |
54.989 |
9.7 |
公称 |
37.00 |
47.0 |
32.0 |
21.700 |
45.0 |
55.000 |
10.0 | |
上限- |
37.10 |
46.7 |
31.7 |
21.722 |
45.5 |
55.011 |
10.3 | |
32 |
下限a |
40.88 |
52.3 |
36.3 |
25.076 |
47.5 |
69.988 |
11.7 |
公称 |
41.00 |
52.0 |
36.0 |
25.100 |
48.0 |
70.000 |
12.0 | |
上限a |
41.12 |
51.7 |
35.7 |
25.124 |
48.5 |
70.012 |
12.3 | |
36 |
下限a |
44.88 |
58.3 |
40.3 |
31.876 |
50.5 |
49.989 |
13.7 |
公称 |
45.00 |
58.0 |
40.0 |
31.900 |
51.0 |
50.000 |
14.0 | |
上限a |
45.12 |
57.7 |
39.7 |
31.924 |
51.5 |
50.012 |
14.3 | |
40 |
下限a |
48.88 |
64.3 |
44.3 |
37.176 |
53.5 |
54.989 |
15.7 |
公称 |
49.00 |
64.0 |
44.0 |
37.200 |
54.0 |
55.000 |
16.0 | |
上限a |
49.12 |
63.7 |
43.7 |
37.224 |
54.5 |
55.012 |
16.3 |
量规的轮廓线应在上限和下限之间。上限是指最大实体尺寸,下限是指最小实体尺寸。
B.8脚球的球径止规
脚球的球径止规示意见图B.6,尺寸见表B.4。
图B.6脚球的球径止规示意
表B.4脚球的球径止规
单位为毫米
联接标记 |
d 2 |
hi |
hs |
re |
11 |
21.500 + 0.011 |
10.0±0.5 |
1.0 + 0.3 |
1.5±0.5 |
16 |
31.800±0.012 |
12.θ + θ.5 |
l.θ + θ.3 |
1.5±0.5 |
20 |
39.400 + 0.013 |
18.0 + 0.5 |
l.θ + θ.3 |
1.5±O.5 |
24 |
47.200 + 0.014 |
20.0 + 0.5 |
1.0 + 0.3 |
1.5 + θ.5 |
28 |
55.100 + 0,015 |
22.θ + θ.5 |
1.0 + 0.3 |
1.5 + 0.5 |
32 |
62.9OO±O.O16 |
25.θ + θ.5 |
l.θ + θ.3 |
1.5 + 0.5 |
36 |
70.700 + 0.016 |
28.0 + 0.5 |
1.0 + 0.3 |
1.5 + 0.50 |
40 |
78.500 + 0.016 |
31.0 + 0.5 |
1.0 + 0.3 |
1.5 + 0.50 |
B.9脚球的杆径止规
脚球的杆径止规示意见图B.7,尺寸见表B.5o
图B.7脚球的杆径止规示意
表B.5脚球的杆径止规 单位为毫米
联接标记 |
d ɪ |
d 4 |
h 4 |
h 5 |
11 |
10.800 + 0.009 |
15.0 + 0.5 |
12.0 + 0.5 |
1.0 + 0.3 |
16 |
15.800 + 0.010 |
20.0±0.5 |
15.0 + 0.5 |
1.0 + 0.3 |
20 |
19.700 + 0.012 |
25.0 + 0.5 |
18.0 + 0.5 |
1.0±0.3 |
24 |
23.600 + 0.012 |
30.0 + 0.5 |
23.0 + 0.5 |
1.0 + 0.3 |
28 |
27.500 + 0.013 |
35.0 + 0.5 |
27.0 + 0.5 |
1.0±0.3 |
32 |
31.400 + 0.014 |
40.0 + 0.5 |
31.0 + 0.5 |
1.0 + 0.3 |
36 |
35.300 + 0.014 |
45.0 + 0.5 |
35.0 + 0.5 |
1.0 + 0.3 |
40 |
39.200 + 0.014 |
50.0 + 0.5 |
39.0 + 0.5 |
1.0±0.3 |
B.10帽窝的入口高度-入口宽度-颈部宽度通规
帽窝的入口高度-入口宽度-颈部宽度通规示意见图B.8,尺寸见表B.6。
a) 联接标记11、16A、24
b)联接标记 16B、20、28、32、36、40
图B.8帽窝的入口高度-入口宽度-颈部宽度通规示意
表B.6 帽窝的入口高度-入口宽度-颈部宽度通规 单位为毫米
联接 标记 |
量规 |
DI |
D2 |
Hl |
H5 |
RI |
R2 |
R'3 |
R4 |
Rs | |
11 |
新 |
上限a |
12.584 |
24.590 |
10.596 |
30.5 |
35.048 |
35.048 |
4.222 |
1.458 |
— |
公称 |
12.572 |
24.578 |
10.580 |
30.0 |
35.040 |
35.040 |
4.213 |
1.464 |
— | ||
下限a |
12.560 |
24.566 |
10.564 |
29.5 |
35.032 |
35.032 |
4.205 |
1.470 |
— | ||
旧 |
磨损极限C |
12.500 |
24.500 |
10.500 |
29.0 |
35.000 |
35.000 |
4.173 |
1.500 |
— |
单位为毫米
联接 标记 |
量规 |
DI |
D2 |
HI |
H5 |
Rl |
R2 |
R'3 |
R5 | ||
16Ab |
新 |
上限a |
19.294 |
34.602 |
14.608 |
40.5 |
23.054 |
50.054 |
3.338 |
2.953 |
— |
公称 |
19.280 |
34.588 |
14.588 |
40.0 |
23.044 |
50.044 |
3.325 |
2.960 |
— | ||
下限a |
19.266 |
34.574 |
14.568 |
39.5 |
23.034 |
50.034 |
3.311 |
2.967 |
— | ||
旧 |
磨损极限C |
19.200 |
34.500 |
14.500 |
39.0 |
23.000 |
50.000 |
3.281 |
3.000 |
—— | |
16Bb |
新 |
上限a |
19.294 |
34.602 |
17.108 |
40.5 |
23.054 |
50.054 |
3.051 |
2.953 |
3.051 |
公称 |
19.280 |
34.588 |
17.088 |
40.0 |
23.044 |
50.044 |
3.044 |
2.960 |
3.044 | ||
下限a |
19.266 |
34.574 |
17.068 |
39.5 |
23.034 |
50.034 |
3.037 |
2.967 |
3.037 | ||
旧 |
磨损极限C |
19.200 |
34.500 |
17.000 |
39.0 |
23.000 |
50.000 |
3.000 |
3.000 |
3.000 | |
20 |
新 |
上限a |
23.116 |
42.630 |
20.632 |
50.5 |
27.066 |
60.066 |
6.065 |
3.442 |
5.565 |
公称 |
23.098 |
42.610 |
20.606 |
50.0 |
27.053 |
60.053 |
6.055 |
3.451 |
5.555 | ||
下限a |
23.080 |
42.590 |
20.580 |
49.5 |
27.040 |
60.040 |
6.045 |
3.460 |
5.545 | ||
旧 |
磨损极限C |
23.000 |
42.500 |
20.500 |
49.0 |
27.000 |
60.000 |
6.000 |
3.500 |
5.500 | |
24 |
新 |
上限a |
27.630 |
51.150 |
23.652 |
55.5 |
40.076 |
70.076 |
7.898 |
3.935 |
一 |
公称 |
27.610 |
51.126 |
23.622 |
55.0 |
40.061 |
70.061 |
7.881 |
3.945 |
一 | ||
下限a |
27.590 |
51.102 |
23.592 |
54.5 |
40.046 |
70.046 |
7.864 |
3.955 |
一 | ||
旧 |
磨损极限。 |
27.500 |
51.000 |
23.500 |
54.0 |
40.000 |
70.000 |
7.821 |
4.000 |
一 | |
28 |
新 |
上限a |
32.144 |
59.166 |
26.170 |
60.5 |
55.085 |
80.085 |
8.083 |
4.429 |
10.083 |
公称 |
32.122 |
59.138 |
26.135 |
60.0 |
55.067 |
80.067 |
8.069 |
4.440 |
10.069 | ||
下限a |
32.100 |
59.110 |
26.100 |
59.5 |
55.050 |
80.050 |
8.055 |
4.451 |
10.055 | ||
旧 |
磨损极限C |
32.000 |
59.000 |
26.000 |
59.0 |
55.000 |
80.000 |
8.000 |
4.500 |
10.000 | |
32 |
新 |
上限a |
36.158 |
67.680 |
30.190 |
70.5 |
70.095 |
90.095 |
10.090 |
4.923 |
11.890 |
公称 |
36.134 |
67.650 |
30.150 |
70.0 |
70.075 |
90.075 |
10.075 |
4.935 |
11.875 | ||
下限a |
36.110 |
67.620 |
30.110 |
69.5 |
70.055 |
90.055 |
10.060 |
4.947 |
11.860 | ||
旧 |
磨损极限C |
36.000 |
67.500 |
30.000 |
60.0 |
70.000 |
90.000 |
10.000 |
5.000 |
11.800 | |
36 |
新 |
上限a |
40.158 |
75.680 |
38.190 |
80.5 |
50.095 |
110.095 |
10.590 |
7.918 |
10.590 |
公称 |
40.134 |
75.650 |
38.150 |
80.0 |
50.075 |
110.075 |
10.575 |
7.930 |
10.575 | ||
下限a |
40.110 |
75.620 |
38.110 |
79.5 |
50.055 |
110.055 |
10.560 |
7.942 |
10.560 | ||
旧 |
磨损极限C |
40.000 |
75.500 |
38.000 |
79.0 |
50.000 |
110.000 |
10.500 |
8.000 |
10.500 | |
40 |
新 |
上限a |
44.158 |
83.680 |
43.690 |
90.5 |
55.095 |
120.095 |
12.590 |
8.913 |
12.590 |
公称 |
44.134 |
83.650 |
43.650 |
90.0 |
55.075 |
120.075 |
12.575 |
8.925 |
12.575 | ||
下限a |
44.110 |
83.620 |
43.610 |
89.5 |
55.055 |
120.055 |
12.560 |
8.937 |
12.560 | ||
旧 |
磨损极限C |
44.000 |
83.500 |
43.500 |
89.0 |
55.000 |
120.000 |
12.500 |
9.000 |
12.500 |
新量规的轮廓线应在公差上、下限之间。上限是指最大实体尺寸,下限是指最小实体尺寸。
b见第5章注2。
C 见 B.1。
B.ll帽窝的内部高度-内部直径通规
帽窝的内部高度-内部直径通规示意见图B.9,尺寸见表B.7o
以 一 一 Dl
图B.9帽窝的内部高度-内部直径通规示意
表B.7帽窝的内部高度-内部直径通规
单位为毫米
联接 标记 |
量规轮廓线 |
DI |
D3 |
H2 |
H5 |
Rl |
只2 |
R3 |
K4 |
R5 | ||
W型销 |
R型销d | |||||||||||
11 |
新 |
上限a |
12.584 |
24.590 |
15.596 |
16.396 |
30.5 |
35.048 |
35.048 |
4.045 |
1.458 |
4.045 |
公称 |
12.572 |
24.578 |
15.580 |
16.380 |
30.0 |
35.040 |
35.040 |
4.039 |
1.464 |
4.039 | ||
下限a |
12.560 |
24.566 |
15.564 |
16.364 |
29.5 |
35.032 |
35.032 |
4.033 |
1.470 |
4.033 | ||
旧 |
磨损极限C |
12.500 |
24.500 |
15.500 |
16.300 |
29.0 |
35.000 |
35.000 |
4.000 |
1.500 |
4.000 | |
16Ab |
新 |
上限a |
19.294 |
34.602 |
20.608 |
21.708 |
40.5 |
23.054 |
50.054 |
3.051 |
2.953 |
3.051 |
公称 |
19.280 |
34.588 |
20.588 |
21.688 |
40.0 |
23.044 |
50.044 |
3.044 |
2.960 |
3.044 | ||
下限a |
19.266 |
34.574 |
20.568 |
21.668 |
39.5 |
23.034 |
50.034 |
3.037 |
2.967 |
3.037 | ||
旧 |
磨损极限C |
19.200 |
34.500 |
20.500 |
21.600 |
39.0 |
23.000 |
50.000 |
3.000 |
3.000 |
3.000 | |
16Bb |
新 |
上限a |
19.294 |
34.602 |
25.108 |
25.608 |
40.5 |
23.054 |
50.054 |
3.051 |
2.953 |
3.051 |
公称 |
19.280 |
34.588 |
25.088 |
25.588 |
40.0 |
23.044 |
50.044 |
3.044 |
2.960 |
3.044 | ||
下限a |
19.266 |
34.574 |
25.068 |
25.568 |
39.5 |
23.034 |
50.034 |
3.037 |
2.967 |
3.037 | ||
旧 |
磨损极限C |
19.200 |
34.500 |
25.000 |
25.500 |
39.0 |
23.000 |
50.000 |
3.000 |
3.000 |
3.000 |
表B.7 (续) 单位为毫米
联接 标记 |
量规轮廓线 |
DI |
D3 |
H2 |
H5 |
Ri |
R2 |
R3 |
R4 |
R5 | ||
W型销 |
R型销d | |||||||||||
20 |
新 |
上限a |
23.116 |
42.630 |
28.632 |
29.432 |
50.5 |
27.066 |
60.066 |
6.065 |
3.442 |
6.065 |
公称 |
23.098 |
42.610 |
28.606 |
29.406 |
50.0 |
27.053 |
60.053 |
6.055 |
3.451 |
6.055 | ||
下限a |
23.080 |
42.590 |
28.580 |
29.380 |
49.5 |
27.040 |
60.040 |
6.045 |
3.460 |
6.045 | ||
旧 |
磨损极限C |
23.000 |
42.500 |
28.500 |
29.300 |
49.0 |
27.000 |
60.000 |
6.000 |
3.500 |
6.000 | |
24 |
新 |
上限a |
27.630 |
51.150 |
32.652 |
33.652 |
55.5 |
40.076 |
70.076 |
5.075 |
3.935 |
8.075 |
公称 |
27.610 |
51.126 |
32.622 |
33.622 |
55.0 |
40.061 |
70.061 |
5.063 |
3.945 |
8.063 | ||
下限a |
27.590 |
51.102 |
32.592 |
33.592 |
54.5 |
40.046 |
70.046 |
5.051 |
3.955 |
8.051 | ||
旧 |
磨损极限C |
27.500 |
51.000 |
32.500 |
33.500 |
54.0 |
40.000 |
70.000 |
5.000 |
4.000 |
8.000 | |
28 |
新 |
上限a |
32.144 |
59.166 |
36.670 |
37.570 |
60.5 |
55.085 |
80.085 |
8.083 |
4.429 |
8.083 |
公称 |
32.122 |
59.138 |
36.635 |
37.535 |
60.0 |
55.067 |
80.068 |
8.069 |
4.440 |
8.069 | ||
下限a |
32.100 |
59.110 |
36.600 |
37.500 |
59.5 |
55.050 |
80.050 |
8.055 |
4.451 |
8.055 | ||
旧 |
磨损极限C |
32.000 |
59.000 |
36.500 |
37.400 |
59.0 |
55.000 |
80.000 |
8.000 |
4.500 |
8.000 | |
32 |
新 |
上限a |
36.158 |
67.680 |
42.190 |
43.190 |
70.5 |
70.095 |
90.095 |
10.090 |
4.923 |
10.090 |
公称 |
36.134 |
67.650 |
42.150 |
43.150 |
70.0 |
70.075 |
90.075 |
10.075 |
4.935 |
10.075 | ||
下限a |
36.110 |
67.620 |
42.110 |
43.110 |
69.5 |
70.055 |
90.055 |
10.060 |
4.947 |
10.060 | ||
旧 |
磨损极限C |
36.000 |
67.500 |
42.000 |
43.000 |
69.0 |
70.000 |
90.000 |
10.000 |
5.000 |
10.000 | |
36 |
新 |
上限a |
40.158 |
75.680 |
一 |
51.190 |
80.5 |
50.095 |
110.095 |
10.590 |
7.918 |
10.590 |
公称 |
40.134 |
75.650 |
一 |
51.150 |
80.0 |
50.075 |
110.075 |
10.575 |
7.930 |
10.575 | ||
下限a |
40.110 |
75.620 |
一 |
51.110 |
79.5 |
50.055 |
110.055 |
10.560 |
7.942 |
10.560 | ||
旧 |
磨损极限。 |
40.000 |
75.500 |
一 |
51.000 |
79.0 |
50.000 |
110.000 |
10.500 |
8.000 |
10.500 | |
40 |
新 |
上限a |
44.158 |
83.680 |
一 |
56.690 |
90.5 |
55.085 |
120.095 |
12.590 |
8.913 |
12.590 |
公称 |
44.134 |
83.650 |
一 |
56.650 |
90.0 |
55.075 |
120.075 |
12.575 |
8.925 |
12.575 | ||
下限a |
44.110 |
83.620 |
一 |
56.610 |
89.5 |
55.055 |
120.055 |
12.560 |
8.937 |
12.560 | ||
旧 |
磨损极限C |
44.000 |
83.500 |
一 |
56.500 |
89.0 |
55.000 |
120.000 |
12.500 |
9.000 |
12.500 |
新量规的轮廓线应在公差上、下限之间。上限是指最大实体尺寸,下限是指最小实体尺寸。
b见第5章注2。
C 见 B.1。
d当采用标准R型销的帽窝时,可以使用用于检査W型销的帽窝量规,但要附加一个板规,使总高度相应符合 采用R型销帽窝的H2值。
B.12帽窝的入口高度止规
帽窝的入口高度止规示意见图B.1O,尺寸见表B.8o
图B. 10帽窝的入口高度止规示意
表B.8帽窝的入口高度止规 单位为毫米
联接 标记 |
量规 轮廓线 |
DI |
D4 |
D5 |
HI |
H5 |
Rl |
R2 | |
11 |
下限- |
10.9 |
17.05 |
12.3 |
11.816 |
30.5 |
35.008 |
35.008 |
1.8 |
公称 |
10.8 |
17.00 |
12.0 |
11.800 |
30.0 |
35.000 |
35.000 |
1.5 | |
上限a |
10.7 |
16.95 |
11.7 |
11.784 |
29.5 |
34.992 |
34.992 |
1.2 | |
16A |
下限a |
15.9 |
30.1 |
18.3 |
16.120 |
40.5 |
23.010 |
50.010 |
3.3 |
公称 |
15.8 |
30.0 |
18.0 |
16.100 |
40.0 |
23.000 |
50.000 |
3.0 | |
上限a |
15.7 |
29.9 |
17.7 |
16.080 |
39.5 |
22.990 |
49.990 |
2.7 | |
16B |
下限a |
15.9 |
30.1 |
18.3 |
18.620 |
40.5 |
23.010 |
50.010 |
3.3 |
公称 |
15.8 |
30.0 |
18.0 |
18.600 |
40.0 |
23.000 |
50.000 |
3.0 | |
上限a |
15.7 |
29.9 |
17.7 |
18.580 |
39.5 |
22.990 |
49.990 |
2.7 | |
20 |
下限“ |
19.8 |
36.1 |
23.3 |
22.626 |
50.5 |
27.013 |
60.013 |
3.8 |
公称 |
19.7 |
36.0 |
23.0 |
22.600 |
50.0 |
27.000 |
60.000 |
3.5 | |
上限a |
19.6 |
35.9 |
22.7 |
22.574 |
49.5 |
26.987 |
59.987 |
3.2 | |
24 |
下限a |
23.7 |
42.1 |
28.3 |
26.030 |
55.5 |
40.015 |
70.015 |
4.3 |
公称 |
23.6 |
42.0 |
28.0 |
26.000 |
55.0 |
40.000 |
70.000 |
4.0 | |
上限a |
23.5 |
41.9 |
27.7 |
25.970 |
54.5 |
39.985 |
69.985 |
3.7 |
表B.8 (续)
单位为毫米
联接 标记 |
量规 轮廓线 |
DI |
D4 |
D5 |
HI |
H5 |
RI |
RZ |
R4 |
28 |
下限a |
27.6 |
47.1 |
32.3 |
28.935 |
60.5 |
55.018 |
80.018 |
4.8 |
公称 |
27.5 |
47.0 |
32.0 |
28.900 |
60.0 |
55.000 |
80.000 |
4.5 | |
上限a |
27.4 |
46.9 |
31.7 |
28.865 |
59.5 |
54.982 |
79.982 |
4.2 | |
32 |
下限a |
31.5 |
52.1 |
36.3 |
33.340 |
70.5 |
70.020 |
90.020 |
5.3 |
公称 |
31.4 |
52.0 |
36.0 |
33.300 |
70.0 |
70.000 |
90.000 |
5.0 | |
上限a |
31.3 |
51.9 |
35.7 |
33.260 |
69.5 |
69.980 |
89.980 |
4.7 | |
36 |
下限a |
35.4 |
58.1 |
40.3 |
41.340 |
80.5 |
50.020 |
110.020 |
8.3 |
公称 |
35.3 |
58.0 |
40.0 |
41.300 |
80.0 |
50.000 |
110.000 |
8.0 | |
上限a |
35.2 |
57.9 |
39.7 |
41.260 |
79.5 |
49.980 |
109.980 |
7.7 | |
40 |
下限a |
39.3 |
64.1 |
44.3 |
46.840 |
90.5 |
55.020 |
120.020 |
9.3 |
公称 |
39.2 |
64.0 |
44.0 |
46.800 |
90.0 |
55.000 |
120.000 |
9.0 | |
上限a |
39.1 |
63.9 |
43.7 |
46.760 |
89.5 |
54.980 |
119.980 |
8.7 |
量规的轮廓线应在上限和下限之间。上限是指最大实体尺寸,下限是指最小实体尺寸。
B.13帽窝的颈部宽度止规
帽窝的颈部宽度止规示意见图B.11,尺寸见表B.9。
图B.11帽窝的颈部宽度止规示意
表B.9帽窝的颈部宽度止规
单位为毫米
联接标记 |
DI |
H5 |
H6 |
11 |
13.800 + 0.011 |
30.0 + 0.5 |
1.0 + 0.3 |
16 |
20.800 + 0.014 |
40.0 + 0.5 |
1.0 + 0.3 |
20 |
25.100 + 0.018 |
50.0 + 0.5 |
1.0 + 0.3 |
24 |
30.000 + 0.020 |
55.0 + 0.5 |
1.0 + 0.3 |
28 |
34.900 + 0.023 |
60.0 + 0.5 |
1.0 + 0.3 |
32 |
39.300 + 0.026 |
70.0 + 0.5 |
1.0 + 0.3 |
36 |
43.300 + 0.026 |
80.0 + 0.5 |
1.0 + 0.3 |
40 |
47.300 + 0.026 |
9O.O±O.5 |
1.0 + 0.3 |
表B.6 (续)
参考文献
:1] GB/T 7253-2019标称电压高于1 OoOV的架空线路用绝缘子 交流系统用瓷或玻璃绝 缘子元件盘形悬式绝缘子元件的特性
27
