电工电子设备机械结构安全要求和试验

1范围

本标進规定了电工电子设备机械结构安全总则、安全要求、试验方法及检验规贝L 本标准适用于户内和户外使用的电工电子设备机械結构（以下简称机械结构其

2规范性引用文件

下列文件对于本文件的应用是必不可少的n凡是注H期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件D

GlVT 1251.3—2008人类工效学险情和信息的视听信号体系

GrVT 2423.53—2005 电工电子产品环境试验第53部分/试验XL由手的摩擦造成标记和印刷文字的磨损

GrVT 2893/1—2013图形符号安全色和安全标志第1部分匕安全标志和安全标记的设计原则

GB 2894—2008安全标志及其使用导则

GWT 3805—20Ofi 特低电压（ELV）限值

（WT 4205-2010 人机界面标志标识的基本和安全规则操作规则

GB 4208—2008 外壳防护等级（IP代码）

（÷B∕T 4776—2008 电气安全术涪

GB 4943J-Ξ0ΓI信息技术设备安全第1部分；通用要求

（÷B∕T 5169.1—2007 电工电子产品着火危险试验第1部分，着火试验术语

（÷B∕T 5 169. ∣6-Ξ008电工电子产品着火危险试验第16部分；5。W水平与垂直火焰试验方法

GaZT 5465.2—2008 电气设备用图形符号第2部分：图形符号

GB/T 8332—2008泡沫塑料燃烧性能试验方法水平燃烧法

（÷B∕T 9089.3—2008户外严酷条件下的电气设施第3部分、设备及附件的，般要求

GlVT 13870.1—2008 电流对人利家畜的效应第1部分;通用部分

GrVT 14092J—2009 机械产品环境条件湿热

GB 14598,27—2008量度继电器和保护装置产品安全要求

GrVT 16273.1—2008 设备用图形符号第1部分：通用符号

GlVT 16842—2008 外売对人和设备的防护检验用试具

GrVT 17045-2008 电击防护装置和设备的通用部分

GIVT 18717.2—2002用于机械安全的人类工效学设计第2部分；人体局部进入机械的开口尺寸确定原则

GB/T 19183.5-2QO3电子设备机械结构户外机売第3部分：机柜和箱体的气候、机械试验及安全要求

GM 19517—2009国家电气设斋安全技术规范

GB/T 31839—2015

（÷B∕T Ξ0138-Ξ006 电气设备外壳对外界机械碰撞的防护等级（TK代码）

GB/T 24342…2009工业机械电气设备保护接地电路连续性•试验规范

GwT 26443-2010安全色和安全标志安全标志的分类、性能和耐久性

ISC） 13943:200« 消防安全词汇（Fire Saf_ety-VOCCLbUIary）

IEC 61340-5T ： 1998 静电第字〕部分=电子设备对静电场的防护通用要求（FIeCtrOSratiCS

Part 5-1 -PrQtectipn 口『electronic devices from electrostatic PlIenOmena一GetIeraL requirements）

3 术语和定义

GB/T 4776 2008、GBzT 5169.1 2007和ISb 13943:20OS界定的术语和定义适用于本文件口 4 安全总则

4.1涉及产品安全的背景

在国际、国内标准化领域，有关产品安全问题已经达成以下共识；

H）产品安全主要指人身安全和动植物安全，其次是财产安全，

IJ）安全标准优先于其他通用标准；

C）安全要求优先于产品功能性要求；

d）安全标推的层次为；适用于各个领域的通用性的万基础安全标准七以及基于基础安全标准并结合具体产品实际的“产品安全标准' 对具体的产品来说,后者的适用性和可操作性更强B

4,2机械结构安全准则

作为电工电子设备的载体，机械結构的安全设计应遵循以下原则匕

a）机械结构应满足产品在其正常运行环境条件下的安全要求；

IJ）机械結构还应满足产品在单一故障条件下的安全要求：

C）机械结构应在产品的整个生命周期内满足安全要求；

d）机械结构应在其制造、包装及运输、拆封、安装、运行和维护过程中确保安全；

Q 机械结构除了符合自身的安全要求之外，还应满足相应的产品标准规定的安全要求；

f）机械结构的安全应遵循GB 19517—2009的规定。

5安全要求

5.1机械安全要求

机械结构应满足以下机械安全要求：

H）机械结构的粗糙表面、边沿,尖角、凸起、开孔等不应对人员造成刺伤、划伤等伤害；

IJ）机械结构的旋转、摆劫、传动等运动部件不应対人员造成挤压、划伤、刺伤等伤害，必要时应釆取防护措施；

C）在正常的安装、运行和维护过程中.机械結构不应因不稳定性因素造成对人员的伤害；

d）应能承受在正常使用条件下可能出现的力学、物理和化学作用，并不得对人体产生危害；

Q 机械结构设计应满足产品的电气间隙和爬电距离要求；

f）机械结构在包装、搬运、运输和拆封过程中也应满足上述的机械安全要求口

GB/T 31839—2015

5.2外壳防护要求

5∙2.1 IP 防护

5∙2.L1 —般概念

IP防护的一般概念和要求如下：

a） IP（ItIternalIOnaI PrOteCtiOn）防护是指外壳对人体、岡体异物以及液体的防护，以免人身、设畚受到伤害；

b） IP防护按照对人体的肢体尺寸、固体异物的大小以及液体对外壳的影响方式和程度进行分级；

Q IP防护的分级以IP代码表示，随后的两位数字分别表示对人休、固体异物以及液体的防护程度〔见 GB 4208—2008）彳

Cl）机械结构外売的IP防护是确保人身安全的基本保证,常用的IP防护等级见表L

有关外壳Ir防护及其应用的进一步细节见GB 4208—20Ofi_a

表1常用的外売防护等级

性能等级	防护类别	试验条件	试验评定
IP20	防止手指或直径不小于1土5 mm 的固体异物接触危险部件	直径12 mm的皎接试指和直径 1N.3 mm的物体就具（试球）	试指可进入机:⅛ 80 Em •但应与危险部件保持足够的安全间隙厂试球不能通过任何升孔进入机売内
IP20	对水和液体的防护没冇要求	—	—
IP30	防止工具和直径不小于2.5 mm 的固体异物接触危险部件	直径2.5 turn的物体试具	试具不能进A机売内，并成质危险部件保持足够的安全冋隙
IP30	对水和液体的防护没有要求	—	—
IP32	防止工具和直径不小于2.5 mm 的固体异物接触危险部件	直径2.5 mm的物体试具	试具不能进入机壳内•并应与危险部件保持是够的安全间隙
IP32	防止外売在15'范围以内倾斜时垂直方向的水滴	外売在15'范围以内倾斜时沿垂直方向滴水	水滴不应有任何冇害影响
IP42	防止工具和直径不小于1 mtn 的固体异物接他危险部件	直径1 Tllm的物体式具	试具不能进入机壳内•并应与危险部件保持足够的安全冋隙
IP42	防止外壳在15口范围以内倾斜时垂直方向的水滴	滴水试验箱	水滴不应有任何有害影响
IPI4	防止工具和直径不小于］mm 的固体异物接触危险部件	直径Irrlm的物体试具	试具不能进入机売内•并应与危险部件保持足够的安全间隙
IPI4	防止向外売任何方向的避水影响	摆管式喷水设备	所有方向的喷水不应有任何有害影晌
IP54	防止金属丝接触危险部件扌少量灰尘可能进入	直径1 nιm的物体试具；灰尘试验箱	试具不能进入机壳内，并应与危险部件保持足够的安全间隙;少量灰尘能够进入.但产品的功能和安全（例如，产生泄漏电流）不应受到损害
IP54	防止外壳任何方向的被水影响	摆管式喷水设备	所有方向的喷水不应有任何有害影晌

性能等嫉	防护类别	试验条件	试验评定
IP35	防止金属丝接触危険部件彳少.量灰尘可能进入	直径1 mm的物体试具；灰尘试验箱	有少量灰尘进入，但不能影响设缶安全
IP35	防止外売任何方向的喷水影响	带冇软管喷嘴的喷水设备	所有方向的喷水不应有任何冇害影响
IP65	无灰尘进人	灰尘试验箱	无灰尘进入
IP65	防止外克任何方向的喷水影⅛	带有较管喷嘴的喷水设备	所有方向的喷水不应有任何有害影响
IPti 7	无灰尘逬人	灰尘试验箱	无灰尘逬人
IPti 7	防短时潜水影响	潜入规定压力的水中	在规定的试驗时间后，外壳进水量不得达到有害程度
IP翎	无灰尘进入	灰尘试验緇	无灰尘进入
IP翎	防持续潜水影响	潜入规定压力的水中	持续潜水后外壳进水量不得⅛到有害程度
注；此表引自GB 4208—20OS_a

5∙2.L2 IP等级的選择

为确保人身安全.机械结构的外壳防护不应低于IP20等级。如果对固体异物、液体有特定的防护要求，应按照需要依据GB 4208—2008选拝合适的等级。

5∙2.2 IK 防护

5∙2.2.1通用要求

IK（ International mechanical PrOteCtiCm ,国际机械防护）是夕卜壳对外界有'吾机械碰撞的防护等级代码，表明外壳对机械碰撞的防护等級甲IK防护包括以下概念；

a） IK防护以碰撞能量大小反映外売承受碰撞的能力_I

b）用IK以及两位数字表示相应的IK等级,见表2.

IK防护的要求是:设备外壳应对外界有害机械碰撞提供有效的防护，不产生有害影响。

有关外壳IK防护的详细内容见GB/T 20138—2006,

表2 IK代码及其对应的碰撞能量単位为焦

IK代码	IKoO	IKoI	TK02	IK 03	IKo4	IKO 5	IKO6	TK07	IKoS	IKOg	IKlo
碰撞能量		0.14	0.2	0.35	0.5	Cu	1	2	5	IU	20
注1：如果需要更髙的IK防护等皱•推荐的碰撞能量为50 L 注2：某些国家规定的IK代码为一位数字。为避免混⅛fi.GB∕T 2U133-2006采用2位数字表示。
^J IK。U表示没有防护，或不要求防护.

5.2.2.2 IK等级的选择要求

可根据设备的需要选择相应的IK防护等級B常用的漱受碰撞能力的外壳IK防护等级不宜低于 GB/T 20138—2006屮的IK 08级（碰撞能量为5 D .供观察使用的透明罩（窗）的IK防护等级不宜低于 IK02級顷E撞能量为0.2 J）。

5.3电击防护要求

5.3」总则

电击防护是电工电子设备最基本的人身安全要求之一，当安全要求与功能性要求发生冲突时•应把安全要求放在优先也位。

满足机械结构的电击防护要求，是达到电工电子设蒔电击防护目的的前提条件。

机械结构应在正常条件下和単一故障条件下，同时满足电击防护要求口有关“正常条件財Ir单一故障条件‘‘的含义见附录A_d

5.3.2 电击防护的安全限值

基于电流对人体效应的电击原理（参见（HvT 13870 J-Ξ008）,电击防护对于电气参数的限制要求见表3 _O

表3安全限值

序号	条件		电压 V			电流 mA			电容放电
			交流冇效值	交流峰值	直流	交流有效值	交流峰值	直流	电荷 μc	能量 TnJ
1	正常条件	干燥	33	46Λ	70	0.5	0.7	2	45	350
		潮湿	对	35	37.5
7 SLl	单一故障条件	干燥	55	78	140	3.5	r~ 5	】3	3
		潮湿	33	46.7	70
注1：超过本表中限值吋，即认为是危险带电G 注2"正常运行和単故障条件下，只有当电压超过表中的值时.才采用电流和电容限值，注3：在不同的产品领域，安全限值可能略有差异，参见GB/T 3805 2008和GB 4943,1 201 E 注4根据（Ji∕T 14092J 对09的表L潮湿条件是指存在凝露的情况。注5：此表引自GRM398.27 ZUo8并进行了整合。
^a按GB 14598.27—2008中图L2的曲线确定&

5.3.3 电击防护等级

电击防护等级及其防护能力见表L在一般情况下,机械结构的电击防护等级一般为 GrVT 170挡一2008规定的I类.即采用基本绝缘作为正常条件下的基本防护措施，同时采用保护电路作为故障条件下的防护措施.

表4 电击防护等级

序号	防电击等級	防护能力	表示符号
1	O^a	由基本绝缘作为基本防护措施,而没有故障防护，当基本绝缘破坏时，设备安全仅由安装位置的环境条件决定	—
■'	I	除基本绝缘提供基本电击防护外，外露的可导电部分与保护（接J也）导体相连•以提供梱障下的防护	© GB/T 5465* (IEC 60417). NO_iSOlS
3	∏	除基本绝缘提供基本电击防护外.还由附加绝缘提供故障防护,或者由加强绝缘同时提供基本防护和故障防护	GE/T 54⅛5.2 (IEC 60417), NO_F5172
4.	Ill	设备由安全特低电压供电	<5J> GBʃ T 54关.2 (IEC 6041?) , No_t 5180
^D这种设备不与保护（接地）导体相连,其安全的可靠性仅与坏境条件有关. ^h安全特低电压见表3■并且通过加強绝缘或双重绝缘与危险电路隔离。「该类设备不会产生危险电压，所以不与保护（接地）导体相连。

5.3.4 电击防护要求

1类设备的机械姑构应满足以下保护接地要求：

H）外露河导电部分包括金属外壳与保护电路接地端子之间的电阻不应超过0∙l Ω_f

b）所有外露可导电部分应确保保护电路的连续性；

_C）保护电路接地端子或总接地点应冇接地标志（见表9符号7） _e

対于有涂覆层的金属外壳，仅靠安装螺钉不能保证有效、可靠的导應连接。在这种情况下，应采用齿形垫圏等刺破涂覆层.

对于其他防护类别（Il类和II类）设备的机械结构的电击防护要求,见GTVT 17045-2OOS_i

5.3.5保护导体的截面积

保护导体的截面积宜符合表5的规定■保护导体护套的颜色应为黄绿双色“

表5保护导体的截面积

単位为平方毫米

保护电路的导体成面积S	保护导体的最小截面积
<16	5
>16 — 35	Ib
>35 — 400	S/2
>400—800	200
>800	S 4

GB/T 31839—2015

5.3.6保护导体的金属组合

保护导体的金属组合宜参照附录E选择，以避免在接合面产生电化学腐蚀.

5.4可燃性及着火危险防护要求

5.4.1机械结构零部件的可燃性等级

由GB/T 5169.1.6—2008和GB/T 8332—2008规定的绝缘材料可燃性分级见表6_o

表6绝缘材料的可燃性分级

序号	級别代号	曾经使用过的代号	说明	辭注
1	3VA	5V	优于5VB	3V⅛⅛⅛
2	5 VB	JV	—	3V⅛⅛⅛
3	V-O	—	优于V-I	垂直燃烧试验
4	V-I	—	优」∙∙ v-2
5	V-2	—	—
6	HB40	HB	优于HRF5	水平燃烧试验
7	HI373	HB	—	水平燃烧试验
8	HFI	FTII	优于HFN	泡沫材料
9	ΓIF2	FTI2	优于HF3	泡沫材料
IU	IlBF	FHZ	—	泡沫材料

注；序号 8〜10 由 GB/T 8332—2008 ⅛定*其他由 GB/T 51⅛9.16- Ξ008 K定。

机械结构零部件使用的绝缘材料可燃性等级不宜低于GB/T 5169₊16-Ξ008中的級，或 GrVT 8332—2008中的HFΞ级,并应符合相应的产品安全标准的规定&

5.4.2 絶缘材料的耐热性分级

绝缘材料的耐热性是指它的最髙允许温度，由此对其诳行耐热性分级，在着火危险防护设计时，应根据发热情况和材料的耐热溫度（最高允许温度）选择适用的材料，以防止结构破坏以及发生火灾。绝缘材料的耐热温度及其耐热性等级见表7_D

表7绝缘材料的耐热性分级

ATE或 RTE		-耐热等级	字母表示“
≥90	VlU5	90	Y
≥105	<120	105	A
	<130	ISO	E
>130	V155	130	B
	<180	155	F
≥]80	<200	ISo	H
≥200	<320	200	N

ATE 或 RTE		-耐热等级	字母表示，
≥22O	<350	220	R
⅛⅛50^t	<275	250	—
^IJ为」■■便于表示，字母可以写在括弧中，例如ISO級。如因空间关系，比如在铭牌上-产品技术委员会可能仅选用字母表示* ¹¹耐热等级超过250的可按23冋隔递増的方式表示，

5.4.3防火外壳要求

防火外壳应符合下列要求E

a）底部不应有开孔！或者在图1的范国内应具有图2所示的挡板結构；或者是由金属制成并按表 8规定的开孔的挡板；或者是一个以相邻冋眼的中心距离不超过2 m∏₁X2 mm、线径至少为 0.45 Tnm的金属网3

b）在图1屮斜线C以内所包括的区域里的侧面不应冇开孔；

0）设畚外壳、挡板或火焰遮栏应由金属（镁除外）或可燃性等级不低于GB/T 5169.16—2008中 V-］级的非金属材料制造；

d）设备外壳、任何挡板或火焰遮栏应具有足够的刚性甲

表8设备外壳底部可接受的开孔单位为毫米

最小厚度	孔的最大直径〔见注）	孔的最小间隔［中心对中心§
0.76	].15	L70
0.7⅛	1,19	2一36
0.81	】.91	3,18(72 个孔/6細 Tnm
0,39	1.90	3Jβ
0.91	1.60	2.77
0.91	1.98	3,18
1.00	1.60	2.77
IAlO	2.UU	3.3
注；方孔的最大尺寸为对角线。

说明：

A 被认为是看火危险源的设备的部件或元件.它由无其他遮挡的设备的元件或部件的整体，或m外壳部分遮

挡的元件的未遮挡部分构成；

B——A的轮廓住水平面上的投影扌

C 描绘出按照5∙4,3.1规定所构成的底部和側面的最小面积的斜线.该线与沿Λ的周边上任何一点的垂线呈

5'夹角为走向，以描绘出最大面积W

D——按照5.4.3J规定所构建的底部需要防护的最小范围。

图1防火外壳

说明；

Y≥2X.M不小于 25 TlIm_o

关铤部件：

1— —挡板(可位于外壳底部的下方，
2— —外壳底部

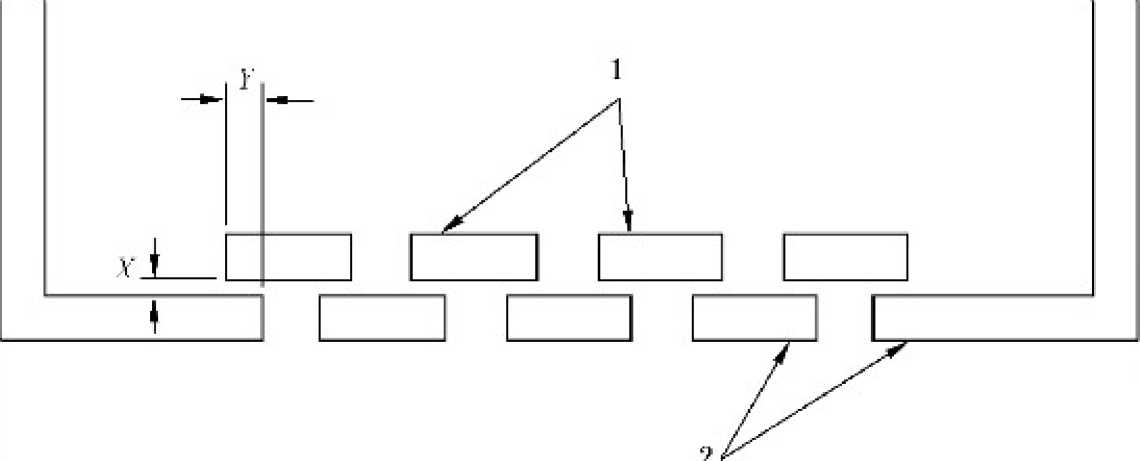

图2 防火挡板

5.5人机接口的安全要求

5.5」人体局部进入机械的开口尺寸

人体局部进入机械的开口尺寸应符合(τB∕T 1^717.2—2()02确定的原则_c.

5.5.2操作件的选择和布置

操作件的选择和布置应符合（τB∕T 4205—2010的规定序

5.5一3监视器件的选择和布置

监视器件的选择应符合GH/T 1251.3—2OoX的规定，其颜色表示的要求如下；

——红色为危险；

——黄色为注意；

——绿色为正常运行，或解除警报；

——蓝色用于没有被红、绿、黄色明确规定的口的n

监视器件宜布置在与人眼平视或略髙的位置。

5.6户外及特殊环境条件下机械结构的附加要求

户外机械结构宜考慮以下环境条件的影响：

——最高和最低的环境温度；

——最高和最低的相对湿度；

——设备安装的海拔高度；

--工业大气和腐蚀性物质影响;

——太阳辐射的影响？

——风压、沙尘等影响；

——海洋大气的影响；

——可燃性、爆炸性物质的影响；

——霉菌的影响；

——嚙齿动物或其他小动物的影响；

——自然灾害（例如，洪水、滑坡及泥石流、地震等）的影响，

户外机械结构的附加要求见（WT 19183.5—2003的第7章.以及GB/T 9089.3—200史

5.7标志、标识和文件要求

5.7.1标志

5.7.L1 总则

在任何情况下,安全标志均应优先于任何功能性标志』

安全标志应从设备外部看到，或者用户不借助工具打开预期可移动的覆板或开口时能够看到,

5J/L2 安全标志

常用的安全标志或与安全相关的标志见表9_e

表9安全标志符号

序号	符号	岀版物	说明
1		GB； [' 5465.2- 2U08,Ns503]	直流电
2	✓一	GB/T 5465.% 2i)08 ,No.5032	交流电
3		GH∕T3465.2∙ 200$ ,NcL5032-1	三相交流电

表9 （续）

序号	符号		出版物	说明
4	3N~∖>^L		GB/T Ξ46S⅛-200δ,No,50⅛2-2	带中性线的三相交流电
5			GBZT 5465.2—2008 ,N∂,5033	交流和直流两用电
6	丄		(；B/T 5465.2 2003 , No.50J 7	接地（在不需要序号7和8的情阳下使用）
1		I	GiVT 5465.2' 2003,NU-5019	保护接地
8	∕Φ∖		GB/T 5465.2—200S_TNO.5018	功能性接地
			<}B∕T 3465.2—200$, NeI.502。	建接机架或机箱的端子
10			GB/T 5465.2- 2008,No.50Ξl	等电位
11	回		GBZT 54⅛.2; 2003 ,N⅛51⅛2	全部由双重绝缘或加强绝缘防护的设备 ⅛GB∕T 17045—2008 中的 JI 类设辭）
12	愈		GIi/T 5465W∙ 20UH_tNeh5] 8(^	由安全特低电压供电的设价（GE T 17045—2008中的Hl类设备）
1計^h	A		GB/T 5465.Ξ- 2008 ,No.5036^j Gii 2894 —200S, No₊2<	电击危险当心触电
14^h	A		GB/T 5465.2 30Q8₁N□,⅛0⅜1 GB 2894 2008, NOj<4	小心烫伤当心高温表面
]ʒ			GB/T 1⅛273.1 对(}8-Nm0506	运行期间不允许操作
16			GB/T ¼273.1 200S,No√J659	生物危険
17			GB/T 5465.2—⅞008,No_τ5152 GB 2894—2008. Nσ*2-29	激光辐射当心滅光
18	((W)		GIVT Ξ465.2-2OOS_tN0,514O GH 2894—2008-NO.2-30	非电离的电磁辎射号当心微波辐射
19	<		GB/T 5465.W 2θθ3,NoΛ104	启动*动作开始
2伊	A		GB/T 16Ξ73.1 ZOO8∖N⅛0434 GE2894—2008. No. 2-1	小心，査阅随机文件注意安全
2]^b	ʌ		GB 2894—2008,No.2-JO	洋心机械伤人

表9 （续）

序号	符号	出版物	说明
7ⁱ?	®	GB 2894—2008,NoJ-7	禁止疳动
23	I	GB 2894 —2008.No₊b8	禁止合洌
24^c	▲	GB∕⅛ Ξ4SΞ.2 2008_τN_0t5131	防静电，用丁静电敏感器件和电路可用符号： Q_____
25^c	(	IEe 61340-5-1:1998	用于防静电工作区（E卩A）及包装
注：尽管序号24和对并不是严格意义的“安全符号-.考虑到与设备安全相关而列人.
^J 该符号是按照⅛B∕T 28D3.I 2013与GB/T 5465.2 对。8结合使用的精况，弁规定在GB 2894 Ξ（⅛）8中， ^h这些符号一般要求如下：背景为黄色； ——符号和外框为黑色D 背景及符号和外権颜色与脚注b的规定相反-_______________________________

5.7.L3标志的尺寸及其保持性要求

安全标志应符合以下要求：

——安全符号的尺寸SL （WT 5465.2—2008 ；

——符号的髙度至少应为275 mm,文字的高度至少应为1.5 mm,并且与背景颜色形成反差；

——模制、铭刻或雕刻在材料上的符号或文字的高度至少应为2.0 T_IInlO如果没有颜色反差.它们的深度或凸起高度至少应达到0∙5 mm；

如果设备上标记的模制或雕刻的符号高度或深度达到0.5 ETn,或符号和外框与背景在颜色上有反差，则颜色要求不适用于表9中的符号1ΞJ3和1.4；

——安全标志应清晰、持久、易于辨认,不应受自然光和人造光的影响'符合GB/T 26443—2010的要求，

5.7.2标识

如果电工电子设备的制造商提岀要求,机械结构制造商至少应提供以下内容的标识：

——机械结构制造厂或供应商的名称或商标；

——机械结构的型蟻或规格；

——如果机械结构具有同一字称（型号）而产自一个以上的地区,应标记产地。

5.7.3 文件

机械结构的配套文件（说明书）应包含以下内容，

——机械结构的安装、调整酒维护的说明:

——机械结构预期使用的说明；

GB/T 31839—2015

——用户在进行其他任何操作之前•冇责任保证保护电路完整性的声明！

——用户在调试或維护之前，有责任核实设备的参数、操作说明和安装说明的声明、

——对所使用的安全标志符号的说明。

6 试验方法

6.1机械安全检验

检验5」机械安全要求，采用目測的方法进行’

6.2外壳防护试验

6.2.1 IP防护试验

检验521的IP防护,采用GB 4208—200«规定的方法进行试验U试验器具应符合GR/T 16S4Ξ-200«的规定匚

6.2.2 [K防护试验

检验5.2.2冃勺TK防护*采用GB/T 2013B—2006规定的方法进行试验_I）

6.3 电击防护试验

631保护电路连续性试验

采用以下方法进行试验，应符合5.3.4屮q的要求；

——以电压降法测量后，通过计算得出电阻值；

——最大电流为过流保护额定值的2倍.-般可取10 A；

——试验电压不应超过12 V（交流或直流）；

——•试验的持续时间应•为60 S_a

632保护接地连续性试验

检验R3.4的保护接地连续性试验，采用以下方法进行试验口

方法1 :

——按照6.3.1规定的方法测量任意两个外露的可导电部分之间的电阻；

所测的电阻值应符合5.3.4中a）的要求口

方法 2（GB∕T 24342—2009）；

——保护接地电路的连续性应诵过引入来自PELV（安全特低电压4 V〜24 V之间，5。HZ或 60 HW）电源的低电压、至少10 A电流以及至少IoS时间的验证e该验证在PE端子和保护接地电路部件的有关点间进行口

——PE端子和各测试点间的实测电压降不应超过表1。所规定的值B

表10保护接地电路连续性的检验

被測保护电路所用导线最小有效戴面积 Inrn²

最大的实测电压降（対应测试电流为10 A的值）

1.0

3,3

1,5

2.6

表10 （续）

被测保护电路所用导线最小有效截面积 mm"	最大的-实测电压降（对应测试电流为IO A的值） V
2.5	L9
4	1.4
>6,0	LO

6.3.3保护接地导体截面积检验

检査导体铭的牌或标志以及测量导体的线性尺寸•应符合5,3,5的规定，

6.4可燃性及着火危险防护试验

校验541的着火危险防护，采用GB/T 5169.16-2008规定的方法进行试验，并根据机械结构所用的材料依据表6选择相应的垂直燃烧或水平燃烧试验,应符合5ΛJ的要求。

6.5 人机接口检验

采用目测的方法进行,应符合5.5的规定.

6.6户外机械结构特殊要求的试验

采用GB/T 19183.5—2003规定的方法进行试验,应符合5.6的规定_IJ

6.7 标志、标识和文件检验

采用目测的方法进行,应符合5用的规定■标志的持久性试验,采用GB/T 2423.53—2GQ5规定的方法进行.或者采用以下推荐的方法进行检验；

——用制造厂指定清洗剂浸渍的布擦拭15 E

——如果没有指定清洗剂，则用水代替.

7検验规则

7,1检验类型

7.1.1检验分类

检验类型分为型式试验和例行试验两类口

7,1,2 型式试验

在以下情况下，应进行型式试验，

——机械结构定型（设计确认或鉴定）之前：

——机械结构的设计有重大改变而影响到安全性能时：

——国家质量技术监督部门有要求时（按照相应规定的项口进行）：

——停产连续一年及以上时，

型式试验采取一次抽样方案,抽样数为两台。

GB/T 31839—2015

7丄3例行试验

每一台机械结构山厂前均应进行例行试验。

7.2检验顼目

按照试验类型分类的检验项口见表II_a对于机械結构,表H未列入的项目不要求检验』

表11检验项目

序号	项H名称	要求的条款	试验方法的条款	型式试验	例行试验	侪注
	机械安全	5.1	2	√	√
	IP防护	SZl	621	√	—
3	IK防护	■5.H	6.2.2	√	—
4	电击防护：接地电阻	5.3.4a)	ti₊3.1	√	—	H类和i∏类设答机械结构的电击防护试验见 GlVT 17045—2008
5	电击防护: 保护接地连续性	5.3.4b)	6日"	√	√	H类和i∏类设答机械结构的电击防护试验见 GlVT 17045—2008
6	电击防护: 保护接地导体截面积	3.3,5	6,3.3	√	√
7	可燃性及若火危险防护	5,4.1	6,4	√	—
8	人机接π	3,5	6_t5	√	√
9	户外机械结枸	5.6		√	—
10	标志、标识和文件	5.7		√	√^j'
注:符号/为应进育枪査或试验的项目：符号“一”为无需试验的项目_O
³只检验标志的符合性要求_Ii

7.3合格判据

7,3.1型式试验的合格判据

所冇型式试验项口通过则判为试验合格,否则为不合格口

7.3.2例行试验的合格判据

所有试验项目通过则判为合格.如果有不合格项.允许修复直至合格为止n如果修复后仍不合格, 則判为不合格，

附录 A

（规范性附录）

正常条件和单一故障条件

A_tI正常条件

正常条件是指预期使用并且没有故障的条件。

注：预期使用是根据供方提供的信息对产品、过程或服务的使用。

A.2单一故障条件

単故障条件是指个预防危险的保护措施或器件失效，或出现次可能引起危险的故障条件&

由于任何绝缘（双重绝缘或加强绝缘除外）或任何元器件（具有双重绝缘或加强绝缘的元器件除外）的失效引发，而产生下列任何一种情况时，均认为是単-故障（条件）：

——可触及的非危险带电部分变成危险的帯电部分（例如，限制稳态接触电流和电荷的措施失效）；

——在正常条件下可触及的不带电的吊导电部分变成危险带电部分〈例如.由于外露的可导电部分的基本绝缘损坏）；

危险帯电部分由不可触及变成用触及（例如，防护外壳的机械损坏）；

——发生引燃或着火d

注：Etl单一故障引起的所有的继发性故障均应视为单一故障不可分割的组成部分。

附录B

（资料性附录）

防止电化学腐蚀的金属组合（电化学电位）

在导电连续性设计中.宜参照表BJ选择保护联结的金属蛆台•以避免在接合面产生电化学腐蚀。

表B.1防止电化学腐蚀的金属组合（电化学电位）単位为伏

I⅛及其合金	锌及其合金	钢镀锡锌	铝	例情铭		低礙钢	硬侣	钳	钢镀铭，软焊料	钢镀綱镀楊	低信不锈	铜及其合金	奥氏体高絡不锈鋼	钢镀镣	银	铜镀 ʌ ʌ 3L ∏	碳	金布
0	0. 05	0. 55	03	0.8	O_J 85	0.9	1.0	L 05	1. 1	1, 15	I. 25	1.35	L4	L 45	iɪe	L 65	L 7	1.75	緩及其∙⅛⅛
	0	0・05	0.2	0.3	0∙35	0₊4	(λ 5	0.55	0.6	0.65	0. 75	0. 85	0.9	0. 95	L 1	1, 15	1.2	1.25	锌及其■合金
—	«—	0	0.15	0.25	0,3	0. 35	0.45	0. 5	0.55	0.6	0. 7	oɪs	0. 85	0.9	L 05	L 1	L 15	1.2	铮I镀锡锌
			0	0.1	0. 15	0.2	0. 3	0. 35	0.4	0.45	0. 55	0. 65	θʃ?	0. 75	0. 9	0.95	1.0	1.05	铝
--		—		0	0. 05	O_L 1	0.2	0.25	0. 3	0. 35	0. 45	0. 55	0.6	0. 65	0. 8	0.85	0.9	0.95	钢镀路
		—			O	0.05	0. 15	0.2	0.Ξ5	0. 3	0. 4	0. 5	oɪsʒ	0. 6	0. 75	0.3	0.85	0.9	铝⅛⅛合金
			—			O	O_LO5	0. 1	0. 15	0.25	0. 35	O_J 45	0.5	(155	0.7	0. 75	0.8	0.85	低碳钢
			—				O	0.05	O_r I	0. 15	0. 25	0 :拓	0.1	0, 45	0.6 — 二 ɪl	O_t 65	0.1	O_i 75	硬铝
				—				O	0.05	0. 1	0. 2	0,.3	oɪəɔ	0, 4	θɪ 55	0,6	D.66	0.7	钳
				—					O	0.05	0. 15	0, 25	0,3	0,35	0.5	0. 55	0.6	0.65	钢镀路，软焊料
——			—		—	—		—	—	0	0. 1	0. 2	0. 25	0. 3	0. 45	0, 5	0. 55	0.6	Lnr.^l⅛i⅛-τ'H-i⅛. 讷镀锡
					—						0	0. 1	0.15	O_J 2	0+ 35	0.4	0,45	O_h 5	低铭不锈钢
												O	θʃ 05	0, 1	0.25	θʃ 3	0. 35	0.1	钢及其合佥
						—							O	0. 05	0.2	θɪ 25	0. 3	0,35	奥氏体高恪不锈栖
														O	C. 13	0,2	0.25	0. 3	钢镀保
															O	0.05	0÷ 1	0. 15
								—								0	0.05	0. 1	铜镀根错 .ʌ, .ʌ-ɪzL L j ɪ
								—=									O	0,05	碳
——	—									■-	^St					—■	■--------■	O	金,伯

注：黑椎中的组台应迎免釆田“

参考文献

L∣] GB 4793J—2007 测量、控制和试验室使用的电气设备的安全要求(TEC 61010-1 ； 2001 , IDT)

[2] GR 7251.1—2013低压成套开关设备和控制设备第1部分：总则

[31 GH 7947 2006 人机界面标志标识的基本和安全规则导体的颜色或数字标识

(TEC 60446： 1999,H)T)

E GlVT 11021—2014

[5] GB/T 13626—2008

L6j GH U598,27-2008

[7] GB 16895.21—2004

41 ：2001Jr)T)

电气绝缘耐热性和表示方法

单成障准则应用于核电厂安全系统(IEEE Sld 379_iΞ000,M()D) 量度继电器利保护装置产品安全要求(IEC 60255-27：20。5.MOD) 建筑物唯气装置第4-41部分：安全防护电击防护(IEc 60364T-

[8] ECMA 287 :2002 Sarety Of electronic equipment

中华人民共和国

国家标准

电工电子设备机械结构安全要求和试验 GB/T 31S39—2015

中国标准岀版社出版发行北京市朝阳区和平里西街甲2号(H)UO29) 北京市西城区二里河北街16号Uooo45) 网址：www.gbl68.cn 服务热线：400-163-0010

Ql⅛τS8522⅛0e

2。丨5年7月第一版

⅛

书号 _J l⅞50⅛,⅛ - J-519Ξ4

版权专有侵权必究

DQWnIQad FrQm http://bbs.infoeach.com

中华人民共和国国家标准

电工电子设备机械结构 安全要求和试验

华人民共和国国家质量监督検验检疫总局

国国家标准化管理委员会

目 次

电工电子设备机械结构 安全要求和试验

电工电子设备机械结构安全要求和试验

目次

电工电子设备机械结构安全要求和试验
