额定峰值电压• kV	电气间隙b mm	爬电距离b mm
3	3	6.3
6	5.5	10
8	8	12.5
10	11	16
12	14	20
15	18	25
18	25	30
20	30	35
注：施加于回路的这些数值是根据11.3确定的。
•应根据ILl测量额定峰值电压。 ♦允许采用插入法。__________________________________________________

6.1.4绝缘电阻

应符合 GB 15579.1—2013 的 6.1.4 规定。

6.1.5介电强度

引弧和稳弧装置的输出回路及耦合器件的绝缘（例如：耦合变压器或耦合电容器）应能承受高于装置在额定最大脉冲频段下的额定引弧电压峰值120%的电压。替换试验：可用具有相同峰值的、频率为 50 HZ或60 HZ的近似正弦波的交流试验电压进行试验,但仅限耦合器件。

符合性检査：通过下列试验进行。

引弧和稳弧电压中使用的耦合器件应承受引弧试验电压或交流试验电压60 S.

注1：干扰抑制电容器不是耦合器件.

应在输出回路施加引弧试验电压60 s,施加电压的部位为焊接电极与：

a）外露导电部件之间；

b）其他隔离回路之间。

应无闪络或击穿现象。不伴随电压降低的任何瞬时放电可以忽略不计。

注2：干扰抑制电容器应承受输出回路的试验。

6.2正常使用中的防触电保护（直接接触）

应符合GB 15579.1—2013的6.2规定。

6.3发生事故时的防触电保护（非直接接触）

应符合GB 15579.1-2013的6.3规定，并增加下列要求。

根据额定最大输入电压，采用双重绝缘或加强绝缘将输出冋路与公共供电系统电气隔离。图A.1 为引弧和稳弧装置的耦合系统的示例。

符合性检查：目测。

7热性能要求

装在引弧和稳弧装置内的载流器件,应能传输制造商规定的额定焊接电流而不会：

a）超过载流器件的额定温度；

b）导致表面温度超过GB 15579.1-2013表7的规定。

对于采用液体冷却的引弧和稳弧装置,试验应在制造商推荐的冷却液的最小流量和最高温度下进行。

符合性检查：按GB 15579.1-2013的7.2规定进行测量。

8非常规运行

应符合GB 15579.1-2013的第8章规定，并增加下列要求。

如适用，外置式引弧和稳弧装置应经受非常规运行试验。

如果引弧和稳孤装置是设计成与特定的焊接电源一起使用的，非常规运行试验时引弧和稳弧装置应与特定的电源连接。

如果稳弧装置既不与焊炬相连，也不与回流电缆相连，则试验时应在输出端将其短路，直到达到热平衡。

带有内部保护装置的引弧和稳弧装置，在出现危险因素之前自动断电，则认为其满足本项试验的要求。

9热保护

应符合GB 15579.1-2013的第9章规定（如适用）。

10供电电源的连接

应符合GB 15579.1-2013的第10章规定，并增加下列要求。

如果引弧和稳弧装置的额定输入电压不高于安全特低电压（SELV）或输入电压由焊接回路提供，则不要求外露导电部件接地。

11输出

11.1额定峰值电压

引弧和稳弧装置的额定峰值电压不应超过表2规定的最大值。

引弧和稳弧电压是通过减去GB 15579.1-2013中表13给出的空载电压值而得到的（见图I）_O

表2额定最大峰值电压

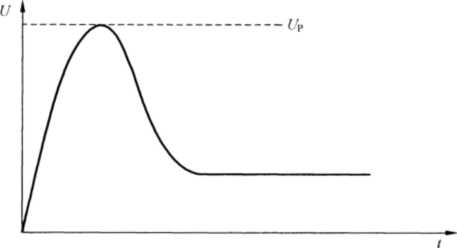

图1额定峰值电压

焊炬类型	额定峰值电压
手工焊炬	15 kV
机械导向焊炬或等离子割炬	20 kV

符合性检査：用具有足够带宽的示波器和高压探头进行测量。

额定峰值电压应通过跨接一个既不与焊炬（枪）相连，也不与回流电缆相连的220 PF的电容器进行测量。

11.2脉冲电流

11.2.1充电量

脉冲电流在半个周期（不考虑极性）的最大充电量不应超过（见图2）：

用于手工焊炬的引弧和稳弧装置，8 /xC；和

用于机械导向焊炬和等离子割炬的引弧和稳弧装置，15 _μC_a

//A

a）交流脉冲

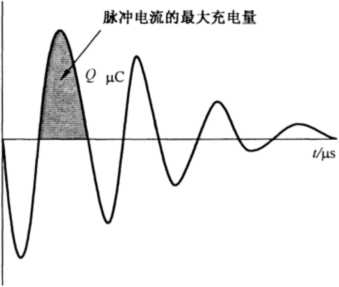

图2脉冲电流充电量的测量

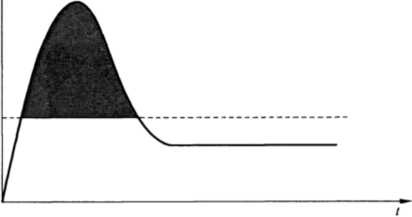

图3引弧和稳弧电压

11.2.2触电危险性

根据引弧和稳弧装置的设计，由于脉冲电流而导致的触电危险会在下列情况下发生:

——人体与引弧和稳孤装置的输出端直接接触（见H.2.3）；

人体与作为焊接回路组成部分的电弧串联接触（见11.2.4）_o

选择产生最大充电量的脉冲电流进行相应的试验。

11.2.3直接接触

按图4所示的电路,用具有足够带宽的示波器和高压探头，在既不与焊炬相连也不与回流空缆连接的情况下测量电压，以进行符合性检查。

RNlO MΩ

('≤10 PF

4--高压探头；

5——尽可能紧凑的负载;

说明：

1— —焊接或切割电源;
2— —引弧和稳弧装置；

3--示波器；

,尽可能短的连接线。

图4直接接触的测量线路

为模拟焊炬所具有的电容特性,Ct的值应为：

连接焊炬或回流电缆长度为IOm及以下的引弧和稳弧装置，220 pF；或一连接焊炬或回流电缆长度超过10 m的引弧和稳弧装置，1 000 PF_e

为模拟人体电阻，无感电阻RB应为：

对于用在触电危险性不大的环境或釆用机械导向焊炬的引弧和稳弧装置，1 kO；或

对于用在触电危险性较大的环境的引弧和稳弧装置，500 Ω_o

测得的电压值除以电阻值RB得到脉冲电流值。

11.2.4串联接触

按图5所示的电路,用具有足够带宽的示波器和高压探头，在既不与焊炬相连也不与回流电缆连接的情况下测量电压，以进行符合性检查。

将电弧间隙（见图5）调至能持续放电的最大距离。

为模拟焊炬所具有的电容特性,Ct的值应为：

一连接焊炬或回流电缆长度为IOm及以下的引弧和稳弧装置，220 pF；或

用于连接焊炬或回流电缆长度超过10 m的引弧和稳弧装置,1 OOO PF_e

为模拟人体电阻,无感电阻RB应为：

对于用在触电危险性不大的环境或采用机械导向焊炬的引弧和稳弧装置，IkQ;或

对于用在触电危险性较大的环境的引弧和稳弧装置，500 Ω_o

测得的电压值除以电阻值RB得到脉冲电流值。

说明：

1— —焊接或切割电源;
2— —引弧和稳孤装置;

3--示波器；

^,尽可能短的连接线。

4— 高压探头；
5— —尽可能紧凑的负载;
6— —电弧间隙；

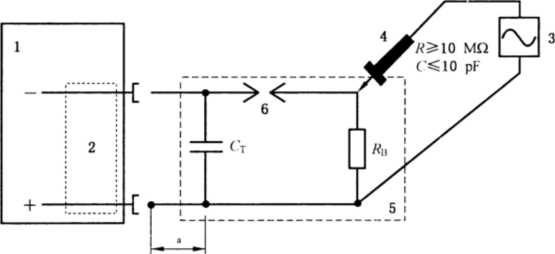

图5串联接触的测量线路

11.3平均能量

模拟人体电阻，引弧和稳弧装置在无感电阻上产生的平均能量在IS的周期内不应超过：

——用于连接手工焊炬的引孤和稳弧装置,4 J；和

用于连接机械导向焊炬和等离子割炬的引弧和稳弧装置，20 J_o

符合性检查:按11.2的规定进行试验。

平均能量低于4 J的引弧和稳弧装置可被认为满足能量限值,适用于GB 15579的所有部分。

减去GB 15579.1—2013表13中的空载电压值得到引弧和稳孤电压（见图3）_o

11.4输出回路的电容器放电

引弧和稳弧装置的输出被切断1 S后，输出电压不应超过直流113 V_o

符合性检査：按图6所示的电路,用具有足够带宽的示波器和高压探头测量电压。

4--高压探头；

5——尽可能紧凑的负载;

说明：

1— —焊接或切割电源;
2— —引弧和稳孤装置;
3— —示波器；

•尽可能短的连接线。

图6电容器放电的测试线路

为模拟焊炬所具有的电容特性,Ct的值应为：

连接焊炬或回流电缆长度为10 m及以下的引弧和稳弧装置，220 pF；或用于连接焊炬或回流电缆长度超过10 m的引弧和稳弧装置，1 000 PF_o

12控制回路

应符合GB 15579.1—2013的第12章规定。

13防触电装置

不适用。

14机械要求

应符合GB 15579.1-2013的第14章规定（仅适用于外置式引弧和稳弧装置）。

15铭牌

每台外置式引弧和稳弧装置上都应可靠地安装或印制标记清晰且不易擦掉的铭牌，其内容至少应包括：

编号D 制造商名称和地址，如有必要，给出销售商、进口商、商标和原产国名；

编号2）制造商给出的型号（标记）；

编号3）设计序号及制造信息（如顺序号）；

编号4）本部分的标准编号，以证实引孤和稳弧装置符合本要求；

编号5） U_P额定峰值电压；

编号6） X...⅛负载持续率（如适用）；

编号7） I₂额定焊接电流（如适用）；

编号8） U_I额定输入电压和频率；

编号9） Ii最大负载时的额定输入电流；

编号10） IP...防护等级，如IP21或IP23；

编号11）回II类保护符号（如适用）。

符合性检査：目测检査。

如果是内置式引弧和稳弧装置，应将编号5）加入焊接电源的铭牌中（见GB 15579.1-2013的第15章）。

a）志

1)	2)
3)	4)

b）輸岀

5)
6)	X	6a)	6b)	6c)
7)		7a)	7b)	7c)

C）能量輸入

IX>	8)	9)
10）可选择	11）如适用

16调节输出

应符合GB 15579.1—2013的第16章规定。

17使用说明书和标识

17.1使用说明书

应符合GB 15579.1-2013的17.1规定，并增加下列要求。

制造商应在说明书中给出：

额定峰值电压；

一引弧和稳弧装置是设计用于手工焊炬还是机械导向焊炬。

由于脉冲电流会在使用具有较长电缆线的焊炬或回流电缆时增加触电危险（见第11章），制造商应规定电缆线的最大长度（m）和焊炬类型,并给出下列警告：

警告:焊炬电缆线或回流电缆线的长度超过制造商规定的最大长度时会增加触电危险。

17.2标识

应符合GB 15579.1—2013的17.2规定（仅适用于外置式的引弧和稳弧装置）。

附录 A

（资料性附录）

引弧和稳弧装置的耦合系统示例

说明：

1— —焊接或切割电源；
2— —引弧和稳孤装置；
3— —输出；

4--电压源；

5— —电压发生器；
6— —扼流装置；
7— —输入耦合绕组;
8— —隔离二极管.

IO

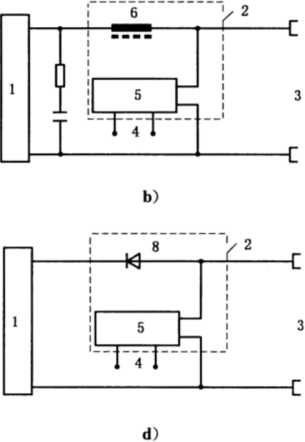

图A.1引弧和稳弧装置的耦合系统示例

附录B （资料性附录）铭牌示例

a）标志

1）制造商		2）型号
3）顺序号		4) GB 15579.3
b）输出
5) UP = 8.5 kV
6) X	6a) 35%	6b) 60%	6c) 100%
7) I₂	7a) 300 A	7b) 220 A	7c) 180 A

C）能量輸入

	8) B =220 V	9) Z₁ =0.5 A
10) IP23	11)

图B.1外置式引弧和稳弧装置的铭牌示例
