弧焊设备第2部分：液体冷却系统

1范围

GB 15579的本部分规定了弧焊和类似工艺中为冷却焊炬(枪)所采用的工业或专业的液体冷却系统的安全要求和结构要求。

本部分适用于独立式液体冷却系统。该冷却系统可设置在焊接电源的内部或外部。

本部分不适用于冷冻系统。

注1：典型的类似工艺如等离子弧切割和喷涂.

注2：本部分不包括电磁兼容性(EMC)要求。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB 15579.1—2013 弧焊设备第 1 部分：焊接电源(IEC 60974-1 ：2005,IDT)

GB 15579.7—2013 弧焊设备第 7 部分：焊炬(枪)(IEC 60974-7_s2005,IDT)

IEC 60974-10 弧焊设备第 10 部分：电磁兼容性(EMC)要求[ArC Welding equipment一Part 10: EleCtrOmagnCtiC COmPatibiIity(EMC) requirements]

3术语和定义

GB 15579.1—2013和GB 15579.7—2013界定的以及下列术语和定义适用于本文件。

3.1

冷却功率 CoOIing POWer

额定流量下的冷却能量。

3.2

液体冷却系统 IiqUid COOling SyStem

用于降低弧焊和类似工艺所用设备的温度而使用的冷却液体循环系统。

4环境条件

应符合GB 15579.1—2013的第4章规定。

5试验

5.1试验条件

应符合GB 15579.1—2013的5.1规定。

独立外置式液体冷却系统可以不用焊接电源进行试验。

内置式液体冷却系统应同焊接电源一起进行试验。

5.2测量仪器

测量仪器的准确度或精度要求：

a）电气测量仪表：0.5级（满量程的土0.5%）,绝缘电阻和介电强度测量时例外，对于测量绝缘电阻和介电强度的仪器的精度没有规定，但测量时应考虑精度问题；

b）测温装置：士2 K；

C）压力测量仪表：2.5级；

d）流量测量仪表：2.5级。

5.3组件的符合性

应符合GB 15579.1—2013的5.3规定。

5.4型式检验

除非另有规定，否则所有型式检验都应在同一冷却系统下进行。

型式检验应按下列顺序进行：

a）一般目测检验（见 GB 15579.1-2013 的 3.7）；

b）外壳防护（见 GB 15579.1—2013 的 6.2.1）；

C）机械要求（见第7章）；

d）绝缘电阻（见6.1.4）_j

C）介电强度（见6.1.5）_β

本部分中上述未提及的其他试验可按任何方便的顺序进行。

5.5例行检验

每一冷却系统都应依次通过下述例行检验：

a） —般目测检验（见 GB 15579.1—2013 的 3.7）；

b）保护性线路的连续性（见GB 15579.1—2013的10.4.2）；

C）介电强度（见6.1.5）；

d）一般目测检验（见GB 15579.1-2013的3.7,例如检査液体的渗漏及按制造商的规定检查流量或压力传感器的动作）。

6防触电保护

6.1概述

6.1.1总则

应符合 GB 15579.1—2013 的 6.1.1 规定。

6.1.2 电气间隙

应符合 GB 15579.1—2013 的 6.1.2 规定。

6.1.3爬电距离

应符合 GB 15579.1—2013 的 6.1.3 规定。

6.1.4绝缘电阻

应符合 GB 15579.1—2013 的 6.1.4 规定。

试验可以在不通冷却液时进行。

6.1.5介电强度

应符合 GB 15579.1—2013 的 6.1.5 规定。

试验可以在不通冷却液时进行。

6.2正常使用中的防触电保护（直接接触）

应符合GB 15579.1—2013的6.2规定。

6.3发生事故时的防触电保护（非直接接触）

6.3.1保护措施

应符合 GB 15579.1—2013 的 6.3.1 规定。

6.3.2输入回路与焊接回路的隔萬

应符合 GB 15579.1—2013 的 6.3.2 规定。

6.3.3输入回路绕组与焊接回路绕组之间的绝缘

应符合 GB 15579.1—2013 的 6.3.3 规定。

6.3.4内部导体及其连接

应符合 GB 15579.1—2013 的 6.3.4 规定。

6.3.5初级泄漏电流

应符合 GB 15579.1—2013 的 6.3.7 规定。

6.4供电电源的连接

应符合GB 15579.1—2013的第10章规定。

此外，对125 V的供电电源，插头的额定电流应不低于输入电流的70%,测量时将风扇电机或泵置于堵转状态，测量值以较高者为准。

6.5焊接回路与保护接地之间的泄漏电流

按制造商的说明在液体冷却系统中加满冷却液［见12.1e）］,焊炬与冷却系统的保护接地端之间的漏电流不应超过直流IO mA。

焊炬的设计结构会影响泄漏电流值，因此,在符合性检査时,应使用常规铜管模拟焊炬。

符合性检査：在室温下，在保护接地端和通过一个长度不超过0.5 m的软管与冷却系统相连的铜管（模拟焊炬）间施加500 V的直流电进行试验，见图1。软管的最小内径为5 mm。铜管的长度不应短于 10 cm,最小内径为5 mm₀试验时，冷却系统和模拟焊垣应填充冷却液，泵应正常运行。

说明：

1— —液体冷却系统;
2— —软管；
3— —铜管。

图1测量泄漏电流的结构布局

7机械要求

7.1基本要求

应符合GB 15579.1—2013的第14章规定。

试验时，冷却系统中应加注冷却液。

7.2冷却液的溢出

按照制造商的要求填充冷却液时，液体的溢漏不应引起触电。

符合性检査:将液体容器盛满冷却液，然后将容量为容器的15%的冷却液或0.25 L冷却液（两者中取最大者）在不超过60 S的时间内持续地倒入容器。随后，立即在输入回路和外露的导电部件之间按 6.1.5进行介电强度试验，冷却系统应能承受该试验。

7.3软管耦合装置和软管的连接

如果软管耦合装置或软管的连接装置需要经常拆卸，并放置在带电部件上方或接近带电部件的位置,这些带电部件应通过防溅外壳、排水管道或其他适当的装置加以防护。焊接回路的带电部件除外。

8冷却系统

8.1额定最大压力

制造商应确定冷却系统可达到的额定最大压力［见11.3C）的编号12）］_o

符合性检査:堵住冷却液出口，测量压力。

8.2热性能要求

8.2.1发热试验

液体冷却系统应能在额定冷却功率下正常工作且不引起任何部件超过其额定温度。

符合性检査：按第10章要求。

8.2.2 试验参数的允差

a）力压力豺

b） s流量

C） T 温升：T±2K

8.2.3发热试验的持续时间

应符合 GB 15579.1—2013 的 7.1.3 规定。

8.3压力和温度

在最大压力且冷却液温度为70 P时，液体冷却系统应正常工作而无泄漏。

符合性检査：发热试验后立即堵住冷却系统的冷却液出口，使冷却系统运行120 S或至保护系统自动关闭。

9非常规运行

9.1通用要求

冷却系统在9.2的运行条件下不应出现电击穿或着火危险。做这些试验时不考虑任何部分所达到的温度，以及冷却系统是否能连续正常的工作。唯一的要求就是冷却系统不应变得不安全。这些试验可以在其他冷却系统上进行。

对于带有保护装置（如断路器和热保护装置）的冷却系统，如果其保护装置在冷却系统出现不安全因素之前动作，应看作是达到此项要求。

符合性检査：

a）在冷却系统的底部放一层干脱脂棉，脱脂棉伸出冷却系统的各边150 mm。

b）冷却系统从冷态开始启动，按照9.2要求进行。

C）试验过程中冷却系统不能出现火苗、金属始化或其他材料引燃脱脂棉的现象。

d）试验后，在5 min内冷却系统应能承受6.1.5中的介电强度试验。

9.2堵转试验

通过风扇或泵冷却来达到8.2要求的冷却系统,在8.2.1产生最大发热的输出条件下将风扇或泵堵转,使冷却系统在额定输入电压或额定负载转速下运行4 h。

注：该项测试的目的是在风扇静止不动的状况下测试冷却系统的运行状态.因此风扇应机械堵转或不予连接。

10 冷却功率

10.1测试步骤

应给出环境温度为25 2（见8.2.2试验参数允差）、冷却液的流量为1 L/min、负载持续率为100% 时的冷却功率值（冷却液由制造商推荐），用kW表示。

该项试验应在单独的冷却系统上进行。

内置式液体冷却系统可能会被焊接电源附带加热。在这种情况下，该项试验应与焊接电源一起进行,且应在焊接电源处于最大发热情况下进行。

符合性检査：

a）液体冷却系统按制造商说明书中建议的类别及填充量加注冷却液；

b）液体冷却系统应根据图2与测试回路相连；

C）冷却液的流量调节为1 L∕min±0.1 L/min；

d）调节电加热器使液体冷却系统进口处的温度高于环境温度40 K±2 K；

e）直接测量液体冷却系统的进口处和出口处温度，应尽量减少测试装置的热损失；

f）试验的持续时间不少于60 min,并至液体冷却系统的温升不超过2 K/h时为止。通过下式计算冷却功率：

P =（,τ_ι — T₂'）q_mC q_m =q_vp

式中：

P 一一冷却功率,kW;

T₁ ——液体进口处温度，K;

T₂ ——液体出口处温度，K；

T₁-T₂——温差，K；

q_m ---介质流量，kg∕s;

q_v ---体积流量，L/s；

C ——热容量（见表1 ）,kj∕（kg∙ K）；

P ——冷却液密度（见表l）,kg∕L°

7--电加热器；

8—温度计（T

4——温度计（Tz）;

5 --调节阀;
6 --流量计$

说明：

1— 液体冷却系统;
2— —液体进口；
3— —液体出口；

图2冷却功率的测试电路

表1在60 P状态下冷却液指标

液体	热容量C W∕(kg ∙ K)	密度P kg/L
水/乙隔（50/50）	3.85	0.88
水/乙二醇（50/50）	3.44	1.07
水/丙二醇（50/50）	3.69	1.04
水/乙二醇（10/90）	2.670	1.10
_______水/丙二醇（10/90）_______	2.846	1.02
注：第一栏中括号内的数字为体积比。_____________________________________

11铭牌

11.1基本要求

应符合GB 15579.1—2013的第15章规定。

11.2说明

铭牌应划分为三个部分：

a）独立外置式液体冷却系统的标志；

b）独立外置式液体冷却系统的能量输入；

C）液体冷却系统。

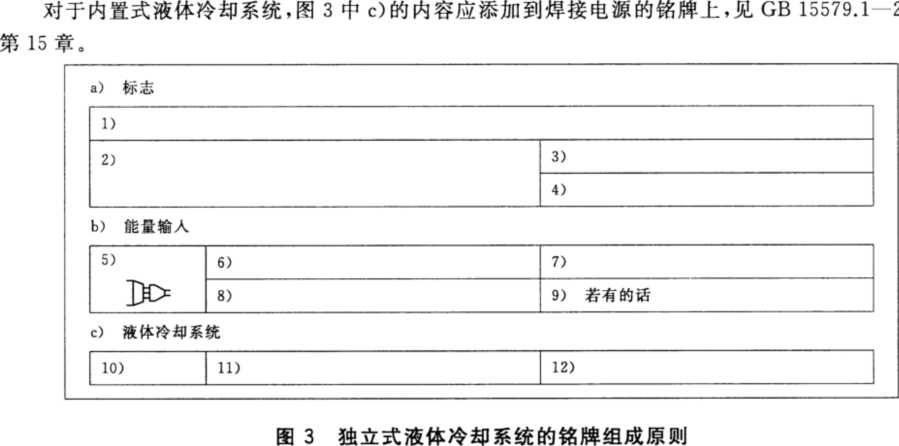

数据的排列顺序应按照图3（见附录B的例子）所示的原则进行。

铭牌大小不作规定，可自行选择。

注：如果需要，可以在专用铭牌上给出附加信息。一些有用的技术信息可编入制造商提供的技术文件中，见第12章。

11.3内容

a）标志

编号1）制造商名称和地址,如有必要，给出销售商、进口商、商标和原产国名

编号2）制造商给出的型号（标记）

编号3）设计和制造信息（如出厂编号）

编号4）本部分的标准编号，以证实冷却系统符合本要求

b）能量输入

编号5）		供电电源符号
编号6）	Ul∙V∕1(3)----HZ	额定电源电压、相数（如单相或三相）、交流电符号〜以及额
		定频率（如50 HZ或60 HZ）
编号7）	ʃ 1 InAX ■ ■ ■ ʌ`	最大额定输入电流
编号8）	IP	防护等级，如IP21S或IP23S
编号9）	回	II类保护符号（如适用的话）

C)液体冷却系统

编号10) 0

编号 11)P∣LΛnm∙∙∙kW

编号 12) P_nMjt ∙∙∙Pa(bar)

冷却符号

温度为25 C、冷却液流量为1 L/min时的额定冷却功率额定最大压力

符合性检査：目测和数据核对。

11.4允差

制造商应通过器件和加工精度控制，使冷却系统满足铭牌允差规定值。

a） P冷却功率,kW,不能小于铭牌规定的数值；

b） Pg额定最大压力,Pa（bar）,不能大于铭牌规定的数值。

符合性检査：通过数据比较。

12使用说明书

12.1提供的文件和资料

每一液体冷却系统应提供含有下列信息（如果有的话）的说明书：

a）概述；

b）独立外置式液体冷却系统的重量和正确的连接方法；

C）各种指示标记和图示符号说明；

d）对弧焊电源的接口要求。如控制电源、控制信号、静特性及连接方式；

e）有关液体冷却系统的正确使用方法，如冷却液、冷却条件、放置、泵的特性、冷却功率特性、防冻剂、推荐的添加剂、压力范围等；

D对热保护的有关限制和说明（如适用的话）；

g）所提供的防护等级的使用限制说明（例如，防护等级为IP21S的冷却系统不适宜在雨中或雪中储存和使用）；

h）焊接和切割时应特别关注的工作条件，例如触电危险性较大的环境；

i）液体冷却系统的维护；

j）必要的电路图以及推荐的备件清单；

k）对不适用情况以及具有导电性的冷却液和防冻剂的警示；

D 如果液体冷却系统需放在倾斜的平面上,应采取防倾翻的措施；

m）冷却液的正确搬运和处置；

n）根据IEC 60974-10要求确定的电磁兼容分类（仅针对独立外置式液体冷却系统）；

o）作出声明：铭牌数据是在环境温度为20 IC〜25 *C范围内获得的，而工作温度范围为一10 ¹C〜 ÷40 r_β

符合性检査：阅读说明书。

13标识

13.1通用标识

应符合GB 15579.1—2013的17.2的规定。

13.2进口和出口

在冷却液的进口处和出口处应有清晰的、不易磨损的标识：

a) 进口：一
b) 出口

另外，可使用颜色标识。

13.3压力警示

如果液体冷却系统的最大压力高于0.5 MPa(5 bar),应附有警示符号:

P_nmXMPa

附录 A

（资料性附录）

内置式液体冷却系统及独立外置式液体冷却系统的示意图

6— —焊接回路；
7— —焊接变压器;
8— -变压器；
9— —导电嘴。

说明：

1— —冷却液储罐；
2— —热交换器；
3— —泵；
4— —接地冷却管道;
5— 焊炬；

图A.1内置式液体冷却系统示意图

5---焊炬；

6——焊接回路;

9--导电嘴。

说明：

1— —冷却液储雄；
2— —热交换器；
3— —泵；
4— —接地冷却管道;

图A.2独立外置式液体冷却系统示意图

附录B

（资料性附录）

独立外置式液体冷却系统的铭牌示例

a）标志

D制造商地址商标
2）型号		3）出厂编号
		4) GB 15579.2
b）能量输入
5) !V	6) LZi =220 V/1 〜 50 HZ	7) ∕ι_m*, = 1.2 A
	8) IP 23S	9) —
C）液体冷却系统
10) ◎	11) P_lι√_min = 0.55 kW	12) PmaX=O∙38 MPa

Z-UUc∖∙CXGZbuycHHPLUc∖lc∖L UC
