中华人民共和国船舶行业标准

CB/T 3955—2004

法兰不锈钢闸阀

StainleSS SteeI flanged gate ValVeS

2004-02-16 发布

2004-06-01 实施


国防科学技术工业委员会发布

本标准规定的A型法兰不锈钢闸阀，其法兰连接尺寸和密封面与GB/T569-1965《船用法兰连接尺寸 和密封面》的规定一致，其结构长度与CB/T 467-1995《法兰青铜闸阀》中A型闸阀的规定一致。本标准 规定的AS型法兰不锈钢闸阀，法兰连接尺寸和密封面按GB/T 2501-1989等效采用ISO 7005-1： 1992金属 法兰第一篇 钢法兰；结构长度按GB/T 11698-1989,等效釆用ISo 5752-1982 (E)法兰连接金属阀门— 结构长度。

本标准由中国船舶工业集团公司提出。

本标准由中国船舶工业综合技术经济研究院归口。

本标准起草单位：中国船舶工业综合技术经济研究院、大连新船重工有限责任公司、无锡市宝鼎阀 业公司。

本标准起草人：罗发元、李静、朱国良。

法兰不锈钢闸阀

1范围

本标准规定了法兰不锈钢闸阀（以下简称闸阀）的分类、要求、试验方法、检验规则、标志和 包装。

本标准适用于公称压力不高于0. 6 MPa,设计温度不低于-165OC的液化气体运输船、散装化学品 船、舰船及其他船舶的具有腐蚀性介质的管路系统用闸阀的设计、制造和验收。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用本标准。

GB/T 569-1965船用法兰连接尺寸和密封面

GB/T 600-1991船舶管路阀件通用技术条件

GB/T 1220-1992 不锈钢棒

GB/T 2100-1980不锈耐酸钢铸件技术条件

GB/T 2501-1989船用法兰连接尺寸和密封面（四进位）

GB/T 3032船舶管路附件的标志

《材料与焊接规范》1998年版中国船级社

3分类

闸阀的型式规定如下：’

A型一一法兰连接尺寸和密封面按GB/T569-1965的闸阀；

AS型——法兰连接尺寸和密封面按GB/T2501-1989的闸阀。

3. 2基本参数

闸阀的基本参数见表1。

表1闸阀的基本参数

型式

公称压力PN

MPa

公称通径DN

mm

A、AS

0. 6

50 〜150

O- 4      •

175 — 300

AS

0. 25

350〜500

3.3结构和基本尺寸

3.3.1除另有规定外，A型闸阀的结构和基本尺寸按图1和表2。

单位为毫米

Do

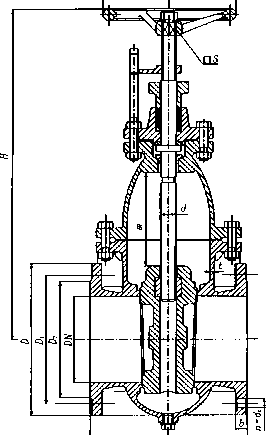

图1 A型、AS型闸阀

表2 A型闸阀的基本尺寸              单位为亳米

公称

压力

PN

MPa

称径* 公通〃

结构尺寸

法   兰

螺栓

壁厚 t

阀 杆

手轮

DO

升程

m

重量

kg

L

H

D

Di

D3

b

do

n

个

Th.

d

S

0. 6

50

190

340

135

103

84

16

15

6

M14

5

Tr20×8 (P4) LH

14

180

60

16. 8

65

200

372

155

123

104

15

6

75

18. 7

80

220

430

170

138

118

8

Tr24×10 (P5) LH

17

200

92

23. 4

100

460

190

158

138

112

26. 2

125

242

528

215

183

164

10

7

Tr26×10 (P5) LH

19

225

138

38. 3

150

248

566

240

208

190

16

12

165

47. 7

0. 4

175

268

630

270

238

221

8

Tr28× 10 (P5) LH

22

250

190

65. 4

200

278

685

295

264

247

215

74. 8

250

310

755

365

327

306

18

17

14

M16

Tr30×12 (P6) LH

24

280

265

103. 7

300

345

835

430

386

360

19

21

M20

315

125. 2

3.3.2除另有规定外，AS型闸阀的结构和基本尺寸按图1和表3。

表3 AS型闸阀的基本尺寸             单位为毫米

公称

压力

PN

MPa

公称 通径 DN

结构尺寸

法  兰

螺栓

壁厚

t

阀杆

手轮

D0

升程

IR

重量

kg

L

H

D

Dl

Di

b

do

n

个

Th.

d

S

0. 6

50

178

340

140

IlO

90

16

14

4

M12

5

Tr20X8 CP4) LH

14

180

60

19.6

65

190

372

160

130

IlO

6

75

23.4

80

203

430

190

150

128

18

18

M16

Tr24×10 CP5) LH

17

200

92

33.6

IOO

229

460

210

170

148

112

41. 1

125

254

528

240

200

178

20

8

7

Tr26×10 (P5) LH

19

225

138

61. 7

150

267

566

265

225

202

165

70. 1

0. 4

175

292

630

295

255

232

22

8

Tr28×10 CP5) LH

22

250

190

84. 1

200

292

685

320

280

258

215

107.5

250

330

755

375

335

312

24

12

9

Tr30×12 (P6) LH

24

280

265

149. 5

300

356

835

440

395

365

22

M20

315

196.3

0. 25

350

381

968

490

445

415

26

10

Tr36×12 (P6) LH

27

320

365

285.0

400

406

1050

540

495

465

28

16

360

418

355. 1

450

432

1195

595

550

520

11

Tr40× 14 (P7) LH

32

400

468

532. 7

500

457

1275

645

600

570

30

20

450

518

593. 5

3.3.3用于介质温度低于-IooOC的闸阀，其阀盖颈部应加长。阀盖颈部加长尺寸按表4。

表4 阀阀盖颈部加长尺寸          单位为毫米

公称通径

50

65

80

100

125

150

175

200

250

300

350

400

450

500

颈部长度

170

180

190

200

220

220

240

240

250

250

250

250

250

260

3. 4标记示例

公称压力为0.4 MPa,公称通径为250 mm,法兰连接尺寸和密封面按GB/T 569的法兰不锈钢闸阀标记 为：

闸阀 CB/T 3955-2004 A4250

公称压力为0.4 MPaf公称通径为250 mm,法兰连接尺寸和密封面按GB/T 2501的不锈钢闸阀标记为：

闸阀 CB/T 3955-2004 AS4250

公称压力为0. 25 MPa,公称通径为350 ɪnm,法兰连接尺寸和密封面按GB/T 2501的不锈钢闸阀标记 为：

闸阀 CB/T 3955-2004 AS2350

公称压力为0∙4 MPa,公称通径为250[≡,法兰连接尺寸和密封面按GB/T 2501的颈部加长不锈钢闸 阀标记为：

闸阀 CB/T 3955-2004 AS4250L

4要求

闸阀主要零件的材料见表5。

表5闸阀主要零件的材料

零件名称

材    料

名称

牌号

标准编号

阀体、阀盖

不锈钢

ZGOCrl8N19

GB/T2100-1980

阀 芯

ZGOOCrI7Nil4Mo3

《材料与焊接规范》0998年）

阀杆、紧固件

!Crl7Ni2

GB/T1220-1992

填料、垫片

聚四氟乙烯

——

——

4.2铸件

4. 2. 1闸阀不锈钢铸件的化学成分和力学性能应符合GB/T 2100-1980或《材料与焊接规范》要求。

4. 2.2闸阀不锈钢铸件应在不低于IOooOC的温度下进行固溶处理，并在水中迅速冷却。

4.2.3采用ZGOCrI8Ni9材料的闸阀铸件应检验晶间腐蚀倾向。

4.2.4铸件每炉应至少有三个带有炉号的备査试棒。保存期不应少于3 a。

4.3深冷处理

用于介质温度低于-IOOOC的闸阀，其金属零件应进行深冷处理，并作出标志：s<,

条件为当金属零件温度达到-196OC时开始保温lh~2h,然后取出箱外自然恢复到常温，重复循环2 次。

4.4强度

闸阀阀体的强度在1.5倍公称压力的液压下应无渗漏。

4.5密封性

闸阀的密封面在LI倍公称压力的液压下应无渗漏。

4.6尺寸公差

闸阀的尺寸公差应符合GB/T 600-1991中3. 2、3.3、3. 10的要求。

4.7形位公差

闸阀的形位公差应符合GB/T 600-1991中3. 1的要求。

4.8外观

闸阀的外观应符合GB/T 600-1991中3.4~3.9的要求。

4.9用于介质温度-IOOOC以下的闸阀阀盖颈部应加长，以保证填料函底部的温度保持在CrC以上。

5试验方法

5.1.1闸阀不锈钢铸件化学成分和力学性能检验方法按GB/T 2100<980的规定进行。结果应符合4. 2. 1 的要求。

5.1.2闸阀不锈钢铸件晶间腐蚀试验方法按《材料与焊接规范》（1998年）中3.8.5的规定进行。

5.2深冷处理

检查金属零件上的深冷处理标志，必要时检查深冷处理工艺。结果应符合4. 3的耍求。

5.3强度

闸阀阀体强度的试验方法按GB/T 600-1991中4.1.2、4.1.3和4. 3. 5的规定进行。结果应符合4.4的 要求。

5.4密封性

闸阀阀盘和阀座之间密封性的试验方法按GB/T 600-1991中4. 2. 2和4.3.5的规定进行。结果应符合 4. 5的要求。

5.5尺寸和尺寸公差

闸阀线性尺寸和尺寸公差用相应等级的量具检査。结果应符合3. 3和4. 6的要求。

5.6形位公差

闸阀形位公差用相应等级的工装予以保证。结果应符合4. 7的要求。

5.7外观

闸阀的外观用目测方法检査。结果应符合4. 8的要求。

6检验规则

6.1检验分类

闸阀的检验分型式检验和出厂检验。

6.2型式检验

6. 2. 1 检验时机

有下列情况之一时，闸阀应进行型式检验：

a） 新产品投产鉴定；

b） 产品投产或工艺发生重大改变时；

C）批量投产过程中发现有重大质量事故时；

d）国家有关质量检验部门提出检验时，

6.2.2検验项目

型式检验的项目按表6的规定。

表6检验的项目

目序号

检验项目

要求的章、条号

试验方法的章、条号

型式检验

出厂检验

1

铸件化学成分和力学性能

4.2. 1

5. I- 1

√

√

2

晶间腐蚀_________

4. 2.3

5. 1.2

√

√

3

深冷处理

4.3

5.2

√

—

4

强度___________

4.4

5.3

√

√

5

密封性__________

4.5

5.4

√

√

6

尺寸和尺寸公差______

4.6

5. 5

√

—

7

形位公差_________

4.7

5. 6

√

—

8

外观

4.8

5.7

√

√

注：表示须检验项目，“一”表示不须检验项目______________________________

6- 2. 3检验样品数量

闸阀型式检验样品应不少于3个。

闸阀所有样品全部检验项目符合要求，判为型式检验合格。若有不符合要求的项目，允许加倍取样 复检。如果复检仍有不符合要求的项目，则判为型式检验不合格。

6.3出厂检验

6.3. 1闸阀出厂检验项目按表6规定。

CB/T 3955—2004

6.3.2出厂检验应逐个产品进行。

6. 3.3判定规则

7标志和包装

7.1闸阀的标志按GB/T 3032的规定。
