CJ 3064-1997
HOUSehOld meters for COld potable Water Safety regulations
1997-09-19 发布
1 997-12-01 实施
中华人民共和国建设部发布
本标准是对国标GB/T 778. 1〜778. 3—1996《冷水水表》安全要求的具体规定。
本标准规定了居民饮用水计暈仪表的安全要求、试验方法和验收规则。
本标准是强制性标准。违反本标准的水表不允许在供水管路上安装使用。
本标准由建设部标准定额研究所提岀。
本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口 O
本标准由北京自来水公司水表厂、上海水表厂、天津市给水设备配套公司、武汉自来水公司水表厂、 南京自来水总公司水表厂、广州自来水公司水表厂、上海工业自动化仪表研究所、宁波水表厂和福州水 表厂负责起草。
本标准主要起草人：王和琪、（以下按姓氏笔划为序）叶显苍、刘德荣、陈含章、洪恩钊'曹景才、谢贤 贺。
CJ 3064—1 997
HOUSehOld IneterS for Cold potable Water safety regulations
1范園
本标准规定了居民饮用水计量仪表（以下简称水表）的安全规则。
本标准仅适用干公称口径15 mm〜4Q mm的LXS型和LXSG型水表。
LXS型为旋翼式多流束湿式水表。
LXSG型为旋翼式多流朿十式水表。
2引用标淮
下列标准所包含的条文,通过在本标准引用而杓成为本标准条文。本标准出版时.所示版本均为有 效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能担3
GB/T 778∙ 1 〜778. 3—1996 冷水水表
GR 1176-87铸造铜合金技术案件
GB/T 1804—92 —般公差鎗f⅛尺寻的未注公差
GB 2516-81普通螺纹偏左表
GB 2828-87逐掐检咨计数抽样担序及抽样表（适用于连续批的检査）
GR 7306—87用螺纹密封的管螺紋
GB 7307—87非螺纹密封的管螺纹
GB 9439 88灰铸铁件
JB/T 8480—1996湿式水表用钢化玻璃
3安全要求
水表的派压件规定为:LXS型水表的表玻璃、罩子（以下简称表玻璃、罩子）；LXS型和LXSG型水 表的表壳、连接螺母和管接头（以下简称表壳、连接螺母和管接头）示意图见图1,
中华人民共和国建设部1 997-09-19批准
1—罩r∣2表玻璃；3亠表壳;4—连接螺母，5—管接头 图1旋翼式多流束水表示意图
为了使用安全,对下列水表零件的材料规定如下,也允许采用与其相等或更好的材料制造。
铸造铅黄铜 ZCUZn4OPb2 GD 1175—87
钢化表玻璃JB./T 8480—1996
灰铸铁 HT 150 GB 9436- 88
转造铅黄铜 ZCUZn40Pb2 GB 1176- 87
铸造铅黄铜 ZCUZn40Pb2 GB 1176—87
铸造铅黄铜 ZCUZn40Pb2 GR L176→.7
3-3控制尺寸
罩子、表玻璃、表売、连接螺母和管接头的控制尺寸见表1〜表5.经机械加工的水表零件,其线性尺 寸的未注公差应符合GB/T 1804—c级,螺纹应符合GB 2516、GB 7306和GB 7307的规定『
按3. 2规定的材料制造的罩子,连接螺母和管接头重量见表1、表4和表5。
本标准规定的重量是最小值,用户可根据需要提出重量大于本标准的要求。当重量增加时,木标推 规定的非互换性控制尺寸可以进行调整。
3-5压力要求
承压件应保证在1 MPa水压下长期安全工作,不产土泄漏、渗漏或损坏.
表1罩子尺寸及重量
表3表壳尺寸
|
控制尺寸 |
水表公称口 |
役 | |||
|
15 |
2G |
23 |
32 |
•40 | |
|
16S |
195 |
225 |
23C |
245 | |
|
G |
G 3/4B |
GI B |
Gl 1/1B |
Gl 1/2B |
62 R |
|
D |
M8OX2 |
M8OX2 |
MR5X2 |
M85X2 |
Mlo5X2 |
表4-连接螺母尺寸及重量
|
水表公称口径 Inm |
卷制尺寸,mm |
重量，g ≥ | |||
|
S |
H |
h |
G | ||
|
15 |
30 |
16 |
3,0 |
G 3/4 |
38 |
|
20 |
37 |
18 |
3.5 |
Gl |
60 |
|
25 |
46 |
21 |
4.0 |
GI 1/4 |
95 |
|
32 |
52 |
22 |
4.0 |
Gl 1/2 |
120 |
|
40 |
65 |
24 |
4.5 |
G2 |
220 |

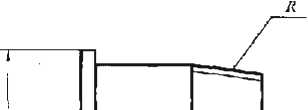

表5管接头尺寸及重量
|
水表公称口径 mm |
控制尺寸,mm |
R |
車量，8 | |||
|
乙士1 |
L∖ |
D |
D) | |||
|
15 |
45 |
3.0 |
21.0 |
24丄’ |
R 1/2 |
46 |
|
20 |
50 |
3.。 |
26.5 |
29,5 |
R 3/4 |
75 |
|
25 |
58 |
X 5 |
祯・2 |
韵.5 |
RI |
140 |
|
32 |
60 |
4.0 |
41.9 |
44.5 |
Rl 1/4 |
240 |
|
40 |
62 |
4∙0 |
48.0 |
56. O |
7?1 1/2. |
280 |
Qi Q
4试验方法
4-1表玻璃的试验方法按JB/T 8480进行。
4-2罩于、表壳、连接螺母和管接头的尺寸检査用能保证其精确度的量仪，用常规方法进行测量。
4- 3罩子、表壳'连接螺母和管接头的材料按GB 1176和GB 9439进行检査。
4-4罩了、连接螺母和管接头的重量用能保证其测量精确度的衡器来检查。
4∙5耐压力要求试验
4.5-1罩了'和表壳
罩了和表壳应承受2 MPa持续1 min的水压力试验,而不泄漏、渗漏或损坏。
4- 5-2管接头
管接头应承受1.6 MPa持续1 min的水压力试验,而不泄漏、渗漏或损坏。
5验收规则
5- 1承压件的验收应按GB 2828—87进行.逐批检査合格或不合格的利断:AQL（合格质量水平）为
2. 5,检査水平一般按检査水平H。
承压件可由制造厂的零件仓摩中抽取.也可以由整机上拆取"
5-2如制造「能提供有效、可靠的证明产品质量的文件,用户可以对制造厂提供的文件进行认可，
