中华人民共和国城镇建设行业标准

CJ/T 92—1999

供热用偏心蝶阀

ECCelltriC butterfly ValVe for heat-supply

1999-09-06 发布

2000-03-01 实施

中华人民共和国建设部发布

CJ/T 92—1999

-SJ-            -⅛-

刖     言

本标准制订过程中参考了国际标准ISO 10631:1994«普通用 途的金属阀门》和英国国家标准BS 5155 = 1984≪蝶阀》。并与国家 标准GB/T 12238—1989《通用阀门 法兰和对夹连接蝶阀》的有关 内容一致。

本标准的附录A是标准的附录。

本标准由建设部标准定额研究所提出。

本标准由建设部城镇建设标准技术归口单位建设部城市建设 研究院归口。

本标准由北京蝶阀厂、建设部建筑设计院负责起草。

本标准主要起草人:萧泉生、何喜明、石桂琴、赵玉生、贯会良。

工程建设标准全文信息系统

中华人民共和国城镇建设行业标准

供热用偏心蝶阀       CJ/T 92-1999

ECCentriC butterfly ValVe for heat-supply

1范围

本标准规定了供热用偏心蝶阀的术语、型号、结构型式、技术 要求、试验方法、检测规则、标志及供货要求。

本标准适用于公称压力 m.0~2.5ME⅛,公称通径RV50〜1 20Omn1,介质温度不大于350C ,介质为热水、蒸气的法兰和对夹连 接偏心蝶阀。

2引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标 准的条文。本标准出版时,所示版本均为有效。所有标准都会被 修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1047-1995管道元件的公称通径

GB/T 1048-1990管道元件公称压力

GB/T 1184-1996形状和位置公差未注公差值

GB/T 9113.1-9113.26-1988 整体钢制管法兰

GB/T 9131-1988钢制管法兰压力温度等级

GB/T 12220-1989 通用阀门 标志

GB/T 12221-1989法兰连接金属阀门结构长度

中华人民共和国建设部1999-09-Oe批准       2000-03-01实施

术语

偏心蝶阀  eccentric butterfly ValVe

除中心蝶阀以外的蝶阀。

型号

型号编制方法见附录A（标准的附录）。

结构型式

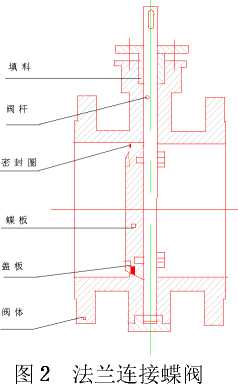

5.1偏心蝶阀的基本结构型式和主要零部件名称,如图1和图2 所示。

2

工程建设标准全文信息系统

填料

阀杆

密封圈

蝶板

盖板

J-

阀体

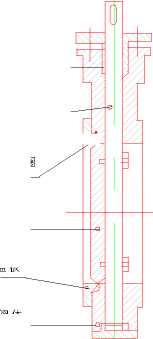

图1对夹连接蝶阀

5.2偏心蝶阀密封副的型式一般有下列几种:

a）金属与金属弹性密封；

工程建设标准全文信息系统

b）金属与金属复合非金属密封；

C）金属与非金属密封；

d） 金属与金属刚性密封；

e） 非金属与非金属密封。

6技术要求

6.1压力和温度等级

偏心蝶阀的压力-温度等级由阀体材料的压力-温度等级确 定。蝶板、密封副等内件材料应满足阀门的工作条件要求。

6.1.1钢制阀体的压力-温度等级按GB/T9131的规定。

6.1.2灰铸铁阀体的压力-温度等级按GB/T 17241.7-1998中附 录A表AI的规定。

6.1.3球墨铸铁阀体的压力-温度等级按GB/T 17241.7—1998中 附录A表A2规定。

6.2 阀体

6.2.1法兰连接尺寸和法兰密封面型式

a） 铸铁法兰连接尺寸和法兰密封面型式应符合GB/T 17241.6 的规定。

b） 钢制法兰连接尺寸和法兰密封面型式应符合GB/T 9113.1 〜9113.26的规定。

6.2.2结构长度

a） 双法兰连接蝶阀的结构长度应符合GB/T 12221的规定。

b） 对夹连接蝶阀的结构长度应符合GB/T 15188.2的规定。

6.2.3阀体两端法兰密封面相互平行并于蝶板通道轴线垂直,其 平行度和垂直度公差应符合GB/T 1184-1986中表B3的12级精 度的规定。

6.2.4两端法兰螺栓孔一般为通孔，当由于轴颈或筋板有妨碍 时,也可用带螺纹的盲孔。

6.2.5两端法兰螺栓孔的轴线相对于阀体（法兰）轴线的位置度

4

工程建设标准全文信息系统

工程建设标准全文信息系统

公差小于表1的规定。

6.2.6阀体的最小壁厚计算应符合GB/T 12238的规定。

表 1                     Innl

6∙3阀座（密封圈）

阀座的最小通径应符合GB/T 12238的规定。

6.4蝶板与阀杆

6.4.1蝶板与阀杆的连接强度应能承受阀杆所传递的最大扭矩， 其连接可采用销连接,也可采用键连接,无论哪种型式连接,连接 处必须保证在正常工作情况下不松动。

6.4.2阀杆可以设计成一个整体轴,也可以设计成两个分离的短 轴,其嵌入轴孔的长度应不小于轴径的1∙5倍。

6.5轴承和填料函应符合GB/T 12238的规定。

6.6偏心蝶阀的操作应符合GB/T 12238的规定。

6∙7偏心蝶阀的材料应符合GB/T 12238的规定,但非金属密封 产品的密封圈使用聚四氟乙烯和聚苯材料,复合层密封材料使用 不锈钢复合石墨等材料,填料使用聚四氟乙烯和柔性石墨材料。 允许选用不低于GB/T 12238所列材料性能的其他材料。

6.8流量特性

偏心蝶阀应给出在全开时的流量系数C值和流阻系数K值 以及流量特性曲线。

6.9性能

6∙9.1偏心蝶阀铸钢件外观质量应符合GB/T 12231的规定。

6.9.2壳体试验应能承受1.5倍公称压力的内部静水压，保持

5

工程建设标准全文信息系统

Imin无外泄漏,壳体（包括填料函及阀体与阀盖连接处）不应有结 构损伤。

6.9.3密封试验其进口应能承受1∙1倍公称压力的静水压,保持 Imin无可见泄漏。

6.9.4偏心蝶阀清洁度的最大允许值应符合JB/T7748的规定。

7试验方法

7.1壳体试验按GB/T 13927的规定进行。

7. 2密封试验按GB/T 13927的规定进行。

7.3流量系数和流阻系数的试验按JB/T5296的规定进行。

7∙4清洁度测定按邛/T 7748的规定进行。

8检验规则

8.1出厂检验

8.1.1出厂蝶阀进行逐台检验。

8.1.2出厂检验项目及技术要求应符合表2的规定。

表2

8.2型式检验

8.2.1有下列情况之一时,一般应进行型式检验:

a）新产品或老产品转厂生产的试制定型鉴定;

6

工程建设标准全文信息系统

工程建设标准全文信息系统

b）正式生产后,如结构、材料、工艺有较大改变,可能影响产品 性能时；

C）正式生产中，定期定量的周期性考核；

d） 产品长期停车后,恢复生产时；

e） 岀厂检验结果与上次型式检验有较大差异时；

f） 国家质量监督机构提出进行型式检验要求时。

8.2.2型式检验项目应符合表2的规定。

8.2.3型式检验抽样应符合邛/T 8527的规定。

8.3检验结果的判定

8.3.1出厂检验项目表2中有一项不合格,则该台产品判定为不 合格品。

8.3.2型式检验的技术要求见表2。每台被检蝶阀的壳体试验、 密封试验、壳体材料检验必须全部达到表2中技术要求的规定。 对于其他检验项目，若被检蝶阀中有一台蝶阀的一项指标低于表 2中技术要求的规定时，允许从供抽样的蝶阀中再抽取规定的台 数。再次检验时,全部检验项目必须符合表2中技术要求的规定， 否则判定为不合格品。

9标志

偏心蝶阀的标志应符合GB/T 12220的规定。

10供货

偏心蝶阀产品的供货应符合阳/T 7928的规定。

附录A

(标准的附录)

蝶阀型号编制方法

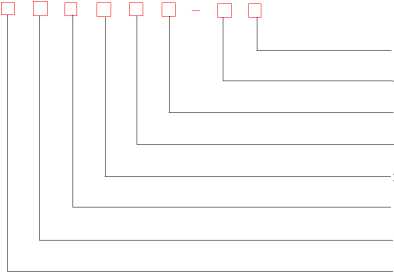

Al蝶阀型号由下列八个单元组成,按下列顺序编制:

阀体材料代号

公称压力数fi (MF⅛ X10)

密封畐材料代号

结构形式代号

连接形式代号

传动方式代号

蝶l≡≡代号

Al.1蝶阀类别代号用汉语拼音字母表示,见表A1。

表AI

Al.2传动方式应符合功308的规定。

Al.3连接形式应符合功308的规定。

Al.4结构形式代号用阿拉伯数字表示,见表A2。

表A2

8

工程建设标准全文信息系统

工程建设标准全文信息系统

Al.5阀座密封副材料代号用汉语拼音字母表示,见表A3。

表A3

注：由阀体直接加工的阀座密封面材料代号用"w＞，表示，当阀座和蝶板密封面材料

不同时,用低硬度材料代号表示。其余应符合皿308的规定。

Al.6公称通径数值应符合GB/T 1047的规定。

Al.7公称压力数值应符合GB/T 1048的规定。

Al.8阀体材料代号应符合用308的规定。

A2型号示例

• a) D73H-16C

含义:蝶阀、手柄传动、对夹式连接、双偏心结构、合金钢密封 面、公称压力1.6MPa,阀体材料为碳钢。

• b) D373X-10

含义:蝶阀、蜗轮传动、对夹式连接、双偏心结构、橡胶密封面、 公称压力1.0Mpa、阀体材料为灰铸铁。
