CB

中华人民共和

船舶行业标准

CB/T 3762—1 996

eqv ISO 7824-1 986

船用润滑油嘴

1997-04-01 实施

中国船K白工业总公司发布

CB/T 3762-1 996

前 言

本标准等效采用ISO 7824«造船与海上结构物一一润滑油嘴——锥形及平肩形》（第一版1986）.

ISO 7824规定的船用润滑油嘴是国际上船舶行业共同使用的通用件,欧洲和日本造船界都使用该 国际标准的油嘴。为此,本标准采用ISo 7824制定我国的船用润滑油嘴标准。

本标准与ISO 7824比较,只做了少部分的编辑性修改。修改情况如下：

a） 本标准“范围”按GB/T Ll规定增加了适用范围；

b） 引用标准采用我国标准GB 196、GB 197及GB/T 1415;

C）本标准标记示例按GB 1. 3规定编写；

d） 本标准在技术要求中增加了 4-1和4. 3. 2条；

e） 本标准表2中的d^d_i在ISO 7824中公差等级为h!2₅5在ISO 7824中的公差等级为hl3₀本 标准均按GB 197对应的公差值写入表2中。

本标准由全国船用机械标准化技术委员会提出。

本标准由中国船舶工业总公司六。三所归口。

本标准由中国船舶工业总公司六。三所起草。

本标准主要起草人:周玉华。

［范围

本标准规定了般用润滑油嘴（以下简称润滑油嘴）的产品分类、技术要求。

本标准适用于船舶机械、船舶门窗把手夹扣、各种滑轮、导链轮等处的润滑油嘴。

2引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准岀版时,所示版本均 为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 196—81普通螺纹 基本尺寸（直径1〜60Omm）

GB 197→1普通螺纹 公差与配合（直径1〜355 mm）

GB/T 1415—92米制锥螺纹

3产品分类

润滑油嘴的型式分为锥形和平肩形。

3.1锥形润滑油嘴

锥形润滑油嘴分为1型、2型、3型,见图1；尺寸见表L

注，锥形润滑油嘴一般通称压注润滑脂油嘴.

3-2平肩形润滑油嘴

平肩形润滑油嘴为4型,见图2；尺寸见表2。

平肩形润滑油嘴用于需要大量润滑脂的地方,如提升机构。

3-3标记

3∙3∙1标记的组成形式如下*

润滑油嘴名称     □ 标准号

----------材料

--------------螺纹公称直径

___________________________________________________________3⅛⅛∣ -4U

型A

3- 3-2标记示例：

a） 1型、钢质、锥形润滑油嘴,螺纹ZM10X1：

锥形润滑油嘴I-ZMIOx 1钢质 CB/T 3762—1996

b） 4型、钢质、平肩形润滑油嘴,螺纹M10X1；

平肩形润滑油嘴4-M10× 1钢质CB/T 3762-1996

CB∕τ 3762-1 996

S族6・ 5 -o. 2

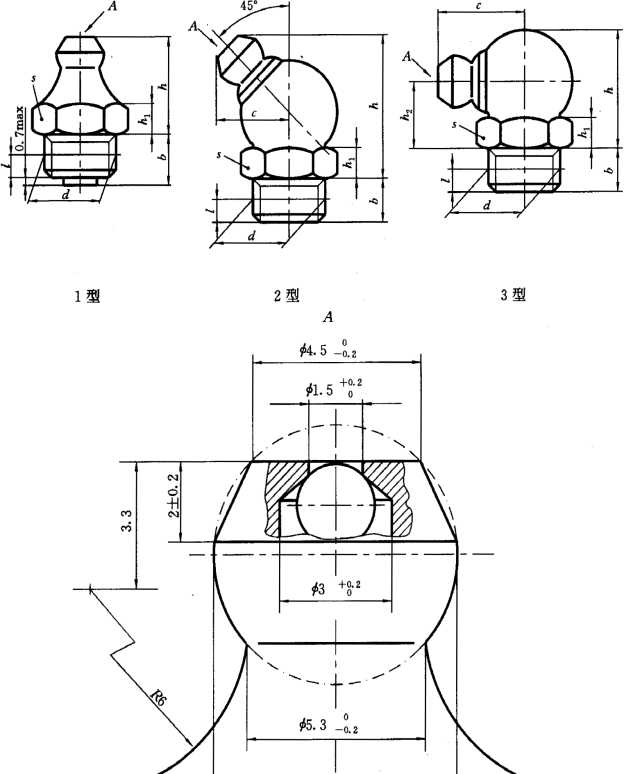

图1锥形润滑油嘴

表1锥形润滑油嘴尺寸                mm

CB∕τ 3762-1 996

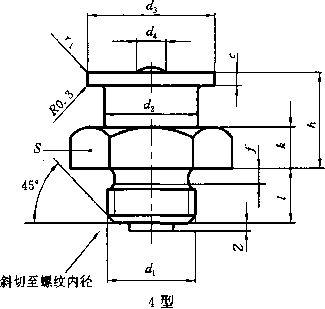

图2平肩形润滑油嘴

表2平肩形润滑油嘴尺寸               mm

4技术要求

4.1螺纹

4-1-1锥螺纹应符合GB/T 1415的有关规定。

4.1. 2与锥螺纹配合的圆柱内螺纹公差应符合GB 197中M10×l-6H_o

4∙ 1- 3平肩形润滑油嘴的外螺纹的公差应符合GB 197中MlOXl-Sh₀

4-2材料

润滑油嘴与弹簧应为钢质。采用其他材料应得到制造厂同意。

例如有色金属材料：

a） 主体、球和弹簧:磷青铜；

b） 主体:黄铜。

4-3表面要求

4- 3-1钢质润滑油嘴应镀锌。如用其他镀层应得到制造厂同意。

4- 3- 2经镀覆的锥螺纹,镀前为不留镀层余量的标准尺寸,镀后不再检査螺纹尺寸。

3
