第一章总 ʃ则
第1.0.1条 为保证钢渣石灰类道路基层施工质量，加速 钢渣的合理利用，统一标准，特制定本规范。
第1-0.2条 钢渣石灰类混合料适用于修筑各种道路的基 层、底基层。
本规范中的钢渣系指平炉和转炉法炼钢产生的熔渣，在自然 分解或加工分解后，达到稳定的块、粒、粉状的混合钢渣。高炉 矿渣亦可参照使用。
第1.0.3条 钢渣石灰类混合料道路基层的施工，应尽量 选择有利的季节。日平均气温低于5。C时，不宜施工。在冰冻地区 须在结冻前15〜30d施工完毕。
第1.0.4条 钢渣石灰类道路基层施工，除按本规范的规 定执行外，还应符合国家现行的有关标准、规范的规定。
第二章原材料
第2.1.1条 钢渣必须分解稳定，粒径符合规格要求，具有 规定的强度。其游离氧化钙含量应小于3%；最大粒径不大于 50mm；压碎值应小于30%。前期渣不得单独使用。应采用堆存一 年以上的陈渣。
第2.1.2条 钢渣质量密度较碎石为大，计算用量时要加 以注意。各地使用时，应以实际测试为准。附录二为钢渣的物理 力学性能，可供参考。
第2.2.1条 石灰宜用低镁石灰，应充分消解，不得含有未 消解的颗粒，且不含有杂质。熟石灰中的氧化钙和氧化镁的含量 宜大于50%；生石灰中的氧化钙和氧化镁的含量宜大于60%O不 能消解的颗粒含量大于20%时，应相应增加石灰剂量。当石灰中 氧化钙和氧化镁的含量在30〜50%之间时，应通过试验适当增加 石灰剂量。当石灰中氧化钙和氧化镁的含量小于30%时，不得采 用。
第2. 2.2条 石灰类工业废料（如电石渣等）和石灰下脚 料，其适用范围可按第2. 2.1条执行。对化工类石灰下脚料应检 验其是否含有害物质，以免危害人畜和污染环境，具体处理方法 可参照国家现行的有关标准、规范的规定。
第2. 3.1条 从煤粉炉排出的烟气中收集到的细颗粒粉末 工程建设标准全文信息系统
工程建设标准全文信息系统
称为粉煤灰。按排放方式粉煤灰分为干排灰和湿排灰。它的化学 成分和物理性能见附录二。
第2. 3.2条 粉煤灰的二氧化硅与三氧化铝的含量之和宜 大于70%,在700。C时的烧失量应小于10%。过湿的粉煤灰应堆 高滤于；过干的粉煤灰应洒水以防飞扬。粉煤灰的干密度应根据 当地材料实测，可为500〜800kg∕ι∏3°
第2. 3.3条 属于粉煤灰类的工业废渣，经过试验，数据符 合JGJ28—86《粉煤灰在混凝土和砂浆中应用技术规程》中表 2.1.1的规定后，亦可使用。
第2∙4.1条 掺入钢渣石灰类混合料中的土，其塑性指数 以7〜17为宜。土内有机物质含量宜小于8%；总可溶盐含量不得 超过5%,其中硫酸盐含量应小于0.8%。
第2. 5.1条 不含油质和PH值大于6的水,均可用于消解 石灰、拌制混合料和养生。
第三章混合料
第3.1.1条 钢渣石灰类混合料的配合比分两种：以原材 料占混合料总干重的百分数计，称为质量比；以原材料松体积的 份数计，称为体积比。试验室应采用质量比。施工时就地拌合可 采用体积比控制；厂拌采用质量比控制。
第3.1.2条 钢渣石灰类混合料的配合比，应通过试验决 定。在生产实践中，须根据原材料性质和设备情况、加固效果、应 用的层位和水文条件等，选用经济实用的配合比，表3.1.2所列 配合比可供试配时参考选用。
钢渣石灰类混合料常用配比 表3.1.2
|
混合料种类 |
钢 渣 |
石 灰 |
粉煤灰 |
土 |
|
钢渣石灰粉煤灰 |
60 〜70 |
10〜7 |
30 〜23 | |
|
钢渣石灰土 |
50 〜60 |
10〜8 |
40 〜32 | |
|
钢渣石灰 |
90 〜95 |
10〜5 |
第3.1.5条 各类钢渣混合料，其配合比必须满足下列条 件：结合料的压实体积应大于钢渣的孔隙体积，以保证压实紧密 表面密实。
第3. 2.1条 钢渣石灰类混合料的含水量应接近最佳压实 含水量。最大干密度和最佳含水量可按附录四试验方法，用重锤
工程建设标准全文信息系统
工程建设标准全文信息系统
法或压力机成型法(12MPa),通过试验确定。表3. 2.1所列范围 可供选用。
|
混合料最大干密度与最佳含水量 |
表3・2.1 | ||
|
混合料种类 |
质量比 |
最大干密度 (kg∕m3) |
最佳含水量 (%) |
|
钢渣石灰粉煤灰 |
60〜70； 10—7； 30〜23 |
1600—2000 |
20 〜10 |
|
钢渣石灰土 |
50〜60I 10〜8； 40〜32 |
1800—2200 |
13—7 |
|
钢渣石灰 |
90〜95； 10~5 |
1900〜2215 |
11—9 |
第5. 2-2条 钢渣石灰粉煤灰(土)混合料的最大干密度和 最佳含水量由试验确定。亦可用公式计算。(见附录三)。
第3- 3.1条 强度要求应以当地交通情况及层位强度要求 为原则。无地区特定指标的，可参照下述规定和表3.3.1。
混合料强度等级及适用范围 表3. 3.1
|
项 |
目 |
强 |
度 等 |
级 |
|
I |
I |
H | ||
|
20d20oC湿治后无侧限饱水抗压强度 (MPa) |
>2.0 |
1. 5—2. 0 |
1. 0—1.5 | |
|
标准轴次/d |
≥625 |
250〜625 |
60 〜250 | |
主干路基层抗压强度应大于2. OMPa;主干路底基层或次干 路基层，其抗压强度采用1. 5-2. OMPa；次干路底基层或一般道 路基层，其抗压强度采用1.0〜1.5MPa°以上均为28d20"C湿治 饱水强度。
第四章施 工
第4.1.1条 新建道路的路床质量应符合现行《道路工程 质量检验评定标准》CJJl等有关标准，不符之处应予处理。
旧路加铺时，旧路上的泥土杂物和松散粒料等，应先清扫干 净。干燥地区需用水湿润。局部坑槽应先修补夯实。
第4.1.2条 钢渣应提前做好品质和规格检验，待路基检 验合格后直接运至路床摊铺，亦可提前运至沿线堆放。
第4.1.3条 钢渣石灰类混合料中的各种原材料，要根据 工程进度和所需数量预先准备好，并取样试验，其规格与品质应 符合本规定的有关要求。
可采用路床备料或路外集中备料两种方法，前者用于能封锁 交通的道路；后者用于施工场地狭小的路段。
第4.1.4条 湿排的粉煤灰应在使用前几天运到现场，以 便滤水，并要防止雨淋或灰粉飞扬。干排的粉煤灰应在装运前适 量加水运送或用封闭车运输，以免扬灰。
第4.1.5条 石灰应在使用前5〜7d消解完毕。严禁随消 解随使用。消解石灰要注意掌握用水量，使石灰能充分消解，并 保持一定含水量（可为20〜35%）,以免过干飞扬或过湿成团（参 考用水量：消解每吨生石灰用水可为600〜800kg）。对消解石灰人 员，应备有劳动安全防护设备。
第4. 2.1条 配料方法可分三种：
a∙质量法一根据一次拌合的混合料总干质量和各种材料的
工程建设标准全文信息系统
工程建设标准全文信息系统
含水量，算出各种材料的湿重，然后按各种湿重称料掺配成混合 料。
b.体积法一根据混合料的质量比换算成体积比，用容器量 测各种材料所占体积掺配成混合料。
C.层铺法 根据混合料的最大干密度，各种材料疏松密度 和含水量，以及混合料的压实厚度等数据，计算各种材料的松铺 厚度，以此控制摊铺厚度。层铺法适合机械路拌。
三种配料方法的各种材料用量计算公式，见附录三。根据含 水量的变化，应随时调整材料用量。
第4.3.1条 施工中的加水量和加水次数，视施工时当地 气温和材料的含水量而定。应使加水后的混合料含水量接近最佳 含水量。
第4- 3.2条 人工路拌或机械厂拌宜用压力喷头，机械路 拌可用洒水车或其他洒水工具将水均匀喷洒，可随拌随加水，也 可一次加水闷料8〜12h后再进行拌和。
第4. 3.3条 如混合料中水分过多，须晾晒风干。加（或 去）水量的计算公式见附录三。
第4. 4.1条 人工路拌宜用条拌法，即将各种材料分层铺 成条形后，边翻拌边前进，翻拌2〜3遍后，按接近混合料最佳含 水量所需的加水量，顺条均匀地洒入混合料中，然后拌合至混合 料均匀为止。
第4.4.2条 机械路拌应按钢渣、其他材料、石灰由下至上 顺序摊铺。宜用拖拉机带多铧犁和拖拉机带旋犁或圆盘耙，两台 机具配合交叉翻拌。如有局部拌和不均匀或拌不到之处，应由人 工补拌。
第4∙4.3条 机械厂拌是采用适当的拌和机、粉碎机、皮
带运输机和铲车等设备进行。操作时，先将石灰和粉煤灰（土）按 一定比例由皮带运输机送入粉碎机，使之粉碎并拌匀后，再与一 定比例的钢渣由皮带运输机分别同时送进拌和机中进行拌 和。干燥地区或干热天气，拌合时含水量略大于最佳含水量的 情况下拌和均匀，然后将拌合均匀的混合料卸至储料场（或仓）待 运。在装运混合料时，如发现粗、细料有离析现象，应用铲车翻 拌均匀后方能运至工地摊铺。混合料宜随拌和随运送、随摊铺、随 碾压。为防止混合料硬结，要求从生产到碾压的时间，不宜超过 7d。
第4∙4∙4条 拌和均匀的钢渣石灰粉煤灰（土）混合料中， 不应有大于25mm的土、石灰及粉煤灰团粒。
第4. 5.1条 混合料在碾压时的含水量应为最佳含水量。 允许误差为±2%。
第4. 5.2条 将拌和好的混合料按设计断面和松铺厚度, 均匀摊铺于路床内，其松铺厚度为压实厚度乘以压实系数。压实 系数值宜按试铺决定，亦可参照如下范围：人工拌和、人工摊铺 为1.4〜1.6；机械拌和、机械摊铺为1.2〜1.5。
第4. 5-3条 分层摊铺时，应在下层压实后立即摊铺上层 混合料。在摊铺上层混合料前，宜将下层表面洒水湿润。
第4. 5.4条 钢渣石灰类混合料的压实厚度，应视压路机 械的压实功能决定。最大为20cm,最小为IoCm,其最上层至少为 15Cmo
a∙机械拌和、机械摊铺的混合料，可直接用12〜15t三轮压 路机、轮胎压路机或振动压路机压实。
b.人工拌和、人工摊铺的混合料，应先用6〜8t （或8〜 IOt）两轮压路机，自两侧向路中，稳压两遍，然后用12〜15t三 轮压路机压实。两轮压路机每次重叠1/3轮宽，三轮压路机每次 重叠后轮宽的1/2。
工程建设标准全文信息系统
最后，应碾压至表面平整无明显轮迹。压实密度大于最佳密实度 的0.95 （基层）或0.93 （底基层）。标高及其它指标均需符合质 量验收标准。
第4∙5∙5条 初碾时应设人跟机，检查基层有无高低不平 之处。对不符合断面处要及时处理，高处铲除，低处填平补齐。填 补处应翻松洒水再加铺混合料。若基层压实后再找补，则须将找 补处挖松8〜12cm,洒适量的水后再加铺混合料，及时压实成型, 不得贴薄层找平。在混合料整型压实前，要完全中断交通。
第4. 5.6条 在碾压中若发现局部“弹软"时，应立即停止 碾压，待翻松晾干或处理后再压，若出现松散推移应洒适量的水 后再翻拌、整平、压实。
第4.5.7条 由于工作间断或分段施工，衔接处可留出一 定长度不压实；人工摊铺时可留2m,机械拌和与摊铺时应留IOm 左右，供下一段施工回转机械之用。也可先把接头压实，待铺下 段时，再挖松、洒水、整平、重压。
第4. 5.8条 在温度较低季节施工，混合料含水量过大，碾 压时粘轮严重，不易压实，在这种情况下，可采用间断式碾压方 法：即先让表面晾干后进行初压，压至出水粘轮时立即停止碾压, 待表面晾干后再加压，如此反复直至碾压密实为止。
第4. 6.1条 压实成型并经检验符合标准的钢渣石灰类混 合料道路基层，必须在潮湿状态下养生。一般采用洒水养生（禁 止用水管直接冲水），也可一次浇布透层沥青养生。养生龄期视季 节而定，可为3〜5d。
第4. 6.2条 养生期间以封闭交通为宜。如不能中断交通, 则要限制车速和交通量。严禁履带车辆通行及机动车辆在基层上 调头或刹车，以保证基层表面不被破坏。发生局部变形时，应及 时修补。
第4. 7.1条 要集中力量分段施工，各段土基在雨前做到 碾压密实。对软土地段或低洼之处应安排在雨前施工。路床应开 挖临时排水沟，以利排泄雨水。
排水沟要及时疏通，因雨造成土基湿软路段，可采取晾晒、换 土、用外掺料等措施。雨中及雨后土基严禁车辆通行。
第4. 7.2条 粉煤灰、石灰、土，一次各料应适量，宜大堆 存放，材料堆周围应设排水沟。
第4. 7.3条 混合料要边拌和、边摊铺、边碾压。对已摊铺 好的混合料，要在雨前或冒雨进行初压，雨停后再加压密实。对 已铺好而尚未碾压的混合料，雨后应封闭交通，晾晒至适当含水 量后再进行碾压。分层施工时，应在雨前铺好下层，以防止雨水 浸入土基。
工程建设标准全文信息系统
第五章质量标准与检查验收
第5- 0.1条 施工中应建立健全试验、质量检查及工序间 交接验收等项制度。每道工序结束后均应进行检验，合格后方可 进行下一道工序。凡检验不合格的作业段，均应进行补救或整修。
第5. 0.2条 钢渣石灰类混合料道路基层质量标准及验收 要求，应符合表5. 0.2—1的规定。试验和验收项目，可遵照表 5.0.2—2进行，并做到原始记录齐全。
钢渣石灰类混合料基层质量标准与允许误差
表 5. 0.2-1
|
序号 |
项 目 |
质量标准与允许误差 |
检 查 要 求 |
|
1 |
钢 渣 |
应符合2.1.1和 2.1.3 条 |
每批检验1〜3次 |
|
2 |
钢渣用量 |
±5% |
每作业段（台班）检验不少于 1处 |
|
3 |
石 灰 |
应符合2. 2.1和 2. 2. 2 条 |
每批石灰视其量的多少检查1 〜3次 |
|
4 |
石灰剂量 |
+2% -1% |
每作业段（台班）检验不少于 1次，并不大于IOOOm2,或在配 料时，控制石灰用量 |
|
5 |
粉煤灰 |
应符合2. 3.2条 |
每批检验1〜3次 |
|
6 |
粉煤灰用量 |
+3⅝ |
每作业段（台班）检验不少于 1处 |
|
7 |
拌和均匀度 |
应符合4. 4. 4条并 颜色均匀一致 |
每作业段（台班）检验不少于 1处，并不大于IoOom2 |
续表
|
序号 |
项 目 |
质量标准与允许误差 |
检 查 要 求 |
|
8 |
混合料抗压 强度 |
应符合3.3.1条 |
取工地拌和好的混合料，在室 内成型，每组不少于3个 |
|
9 |
压实度 |
基层大于95%,底 基层大于93%,并均 须无明显轮迹 |
每碾压作业段检验不少于1 次，并不大于IOoom2 |
|
10 |
厚 度 |
+IOmm |
每碾压作业段检验不少于1 处，并不大于IOOOrn2 |
|
11 |
宽 度 |
不小于设计宽度 |
每碾压作业段检验不少于1 处，并不大于40m |
|
12 |
平整度 |
3m直尺不大于 IQmm;平整度仪标 准偏差不大于4. 5 |
用3m直尺靠量，平顺无波浪， 每20m检验1次 |
|
13 |
纵向高程 |
ZtlOmm |
用水准仪测量，每2Sιl个测点 |
原材料、混合料试验或检验项目 表5.0.2—2
|
序号 |
材 料 |
试验或检验项目 |
|
1 |
钢 渣 |
~筛分』检验大于50mrn颗粒含量；游离氧化钙含量；压碎 值；松密度；视比重；持水重__________________ |
|
2 |
熟石灰 |
有效氧化钙和氧化镁含量测定3不消解和未消解颗粒测 定；含水量及湿松密度试验 |
|
3 |
粉煤灰 |
烧失量；含水量及湿松密度试验；二氧化硅、三氧化二铝 含量测定 |
|
4 |
混合料 |
最大干密度和最佳含水量试验（或计算）J现场的拌和均匀 度（目测）；含水量；湿松密度；成型28d龄期的抗压强度 |
|
5 |
混合料基层 |
压实度的检验和计算；厚度、宽度、平整度和纵向高程检 验 |
|
6 |
土 |
塑性指数；含水量；有机质含量 |
工程建设标准全文信息系统
附录一设计厚度及结构组合
一、 钢渣石灰类混合料道路基层设计方法，可采用各地区已 有方法和经验，结合本地区参数进行设计，但需注意混合料的半 刚性特性。无论新建或补强，该结构层厚度均应大于15cm。
二、 钢渣石灰类混合料的耐磨性较差，其上必须加铺面层或 磨耗层。对路况要求较高的路段，宜在面层与基层之间加铺联结 层，或适当加厚面层以减少甚至避免基层结构收缩裂缝反映到沥 青面层上来。
三、 钢渣石灰类混合料的路面结构层的常用结构组合图式和 其适用范围，可参照附表Ll选用。
常用路面结构组合及适用范围 附表1.1
|
序号 |
路面结构组合图式 |
适用于 |
标准轴次/d |
|
1 |
沥青混凝土 g⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜¾⅜⅝⅜⅞^^ LL七"沥青碎石 ……钢渣石灰粉煤灰混合料 石灰土，级配碎（砾）石等 Δ 土基___________________ |
主干路 |
>625 |
|
2 |
水泥混凝土 钢渣石灰粉煤灰（土）混合料 △ Z_S_/ △ /_S_/ △ Δ △ 土基___________________ |
主干路 |
>625 |
续表
|
序号 |
路面结构组合图式 |
适用于 |
标准轴次/d |
|
3 |
沥青混凝土，沥青碎石，贯入式 ⅞⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅜⅞ △钢渣石灰粉煤灰混合料 ~f 石灰土，级配砂石，混合钢渣 Z~JZ ∙ Z~JZ ∙ ∕~J∕ 土基 |
次干路 |
250〜625 |
|
≡⅜≡≡≡≡ 沥青混凝土，沥青碎石，贯入 〜；二；it 式，表处钢渣石灰类混合料 石灰土，级配砂（砾）石等 ・ ∕- 土基___________________ |
一般道路 |
60〜250- | |
|
5 |
沥青混凝土，沥青碎石，贯入 M二二 式，表处钢渣石灰类混合料 土基___________________ |
一般道路 |
<60 |
工程建设标准全文信息系统
附录二原材料及混合料的一些性质
一、钢渣
1.化学成分见附表2.1
钢渣的化学成分 附表2.1
|
渣期 |
成 |
分 |
(%) |
备注 | ||||||
|
SiO2 |
CaO |
MgO |
AkO 3 |
MnO |
FeO |
Fe2O3 |
P2O5 |
S | ||
|
前 期 渣 |
25 〜30 |
35 〜45 |
5〜15 |
2〜6 |
0〜7 |
5〜15 |
1〜2 |
〜0. 5 |
转炉 | |
|
20 〜30 |
20 〜33 |
4〜10 |
1〜12 |
2〜10 |
15 〜35 |
1〜5 |
0. 5〜 ___i |
〜0.1 |
平炉 | |
|
后 期 渣 |
10〜30 |
25 〜60 |
2〜15 |
2〜10 |
0〜15 |
5〜40 |
1〜7 |
1〜5 |
〜0.2 |
转炉 |
|
13〜34 |
21 〜50 |
7〜20 |
4—10 |
0. 5〜 ____10 |
8〜15 |
1〜7 |
0. 5〜 ______4 |
〜0.2 |
平炉 | |
2.力学性质见附表2. 2
钢渣的物理力学性质 附表2. 2
|
类 另U |
________性 |
能_________ | ||
|
松密度 kg∕m3 |
质量密度 kg∕m3 |
吸水率 (%) |
压碎值 (%) | |
|
平炉混合钢渣 |
1500〜1800 |
3. 3 〜3. 5 |
1. 28〜3. 42 |
<28 |
|
转炉混合钢渣 |
1500〜1800 |
3. 3 〜3. 6 |
0. 54—3.16 |
<26 |
3.渣块的冻融性能见附表2. 3
渣块的冻融性能 附表2.3
|
渣类组数 |
每组试 件数 |
冻融 次数 |
融化 温度 |
冻结 温度 |
质量损失率(%) |
崩裂情况 | ||
|
平均值 |
其中 最大 |
其中 最小 | ||||||
|
陈渣3组 |
5 |
15 |
20 0C |
-20oC |
0.71 |
1.26 |
0. 00 |
无异常变化 |
1.粉煤灰的化学成分见附表2. 4
粉煤灰的化学成分（%） 附表2. 4
|
SiO2 |
AI2O3 |
Fe2O3 |
CaO |
MgO |
SO3 |
烧失量 |
|
45~60 |
20 〜38 |
3〜15 |
2〜8 |
1〜2 |
0. 2 〜3. 0 |
2—10 |
2.粉煤灰的物理性质见附表2.5
粉煤灰的物理性质 附表2. 5
|
细度（0. 08OmIn方孔筛的筛余量%）不大于 |
50 〜80 | |
|
质量密度 |
2. 0 〜2. 3 | |
|
自然状态 （排灰坑） |
含 水 量（%） |
40~60 |
|
干 密 度(kg∕m3) |
500〜700 | |
|
最大干密度（kg∕m3） |
900—1000 | |
|
最佳含水量（%） |
45 〜50 | |
|
液限含水量（%） |
55 〜60 | |
|
比表面积：透气法（Cm2∕g） |
2000〜3500 | |
|
颜 色 |
干 燥 |
灰白、浅灰 |
|
潮 湿 |
灰、灰褐 | |
3.粉煤灰的松密度与含水量的关系见附图2.1。
三、 石灰
熟石灰的含水量与松密度关系见附图2. 2。
四、 混合料
混合料的回弹模量值（MPa）见附表2. 6和附表2. Ia
工程建设标准全文信息系统
∞u√-)
1200
1000
800
600
400
0 10 20 30 40 50 60 70

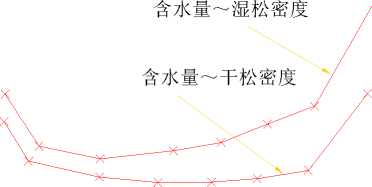

附图2.1粉煤灰的松密度与含水量的关系
松密度（kg∕m3）
830
700
600
500
400
0 5 10 20 25 30 35 40 45 50

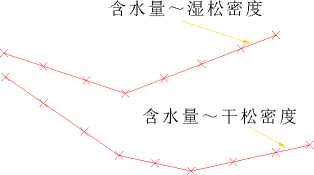

附图2.2熟石灰的含水量与松密度的关系
混合料的回弹模量试验值（MPa） 附表2. 6
|
类 另U |
龄 期 |
（月） | ||
|
1 |
2 |
3 |
4 | |
|
钢渣石灰粉煤灰 |
2000〜3000 |
2500〜400 |
3000〜4000 |
4000—4800 |
|
钢渣石灰土 |
IOOo〜2000 |
1200〜2200 |
1500〜2500 |
3000〜3500 |
|
钢渣石灰 |
400〜800 |
600〜2000 |
800—2500 |
IOoo〜3000 |
工程建设标准全文信息系统
混合料回弹模量建议值（MPa） 附表2. 7
|
类 另U |
龄 期 28d （20OC湿治） |
|
钢渣石灰粉煤灰 |
500〜600 |
|
钢渣石灰土 |
350〜450 |
|
钢渣石灰 |
250〜350 |
工程建设标准全文信息系统
附录三几种计算公式
（一）最大干密度计算公式：
，。"+时+…" （附 3∙D
式中R、n、m—分别为钢渣、石灰、粉煤灰的质量百分比，以 占总干重百分数计；
G—钢渣的视质量密度（即整块钢渣的干密度）， kg/m3；
心一钢渣石灰粉煤灰的最大干密度，kg/mɜ;
So--粉煤灰、石灰混合料的最大干密度，kg∕m3;
β—折减系数，可采用0∙96〜0.98。
（二）公式使用条件：
合比才允许在生产中使用。
K定名为"悬浮系数"。当3=20%时，K = I.00； 3=80% 时，K=2∙00;在其他3值时，用插入法求K值。式中的％为钢 渣的干密度，kg∕m3o
二、配合比换算、材料用量计算、加水量计算和层铺厚度计 算公式
（一）质量比与体积比换算公式：
V . V . V _ <⅛ , G灰 G粉
%."反我粉—灰
G灰∙ V钢 G灰•"粉
式中F钢、F灰、V粉—分别为钢渣、石灰、粉煤灰的松体积；
工程建设标准全文信息系统
G钢、G灰、G粉一分别为钢渣、石灰、粉煤灰占混合料干重 的百分比（%）;
卩钢、V灰、V粉--分别为钢渣、石灰、粉煤灰的干松密
度。
（二） 三种配料法的各种材料用量计算公式
1. 质量法计算公式
式中g—所需某种材料的湿重（kg）;
Q—一次拌和混合料的计算干重（kg）；
P—某种材料占混合料的百分比；
ω—某种材料的含水量（%）。
2. 体积法计算公式
Vl ' V2 ' ?3
式中Pi、P2、P3—分别为各种材料占混合料干重百分比； ωι.吻、ω3—分别为各种材料的含水量（%）;
Vi、"2、彩一分别为各种材料的湿松密度（kg∕m3）0
3. 层铺法计算公式：
V
式中丑一某种材料松铺厚度（cm）；
VO--混合料的最大干密度（kg∕m3）;
h—混合料基层的压实厚度（cm）；
P—某种材料占混合料的百分比；
V--某种材料的湿松密度（kg∕m3） O
（三） 加（或去）水计算公式：
式中--加（或去）水重，"+”为加水重一"为去水
工程建设标准全文信息系统
工程建设标准全文信息系统
曲一混合料的最佳含水量（%）;
ωι—混合料实际含水量（%）;
Q——混合料的湿重（t）。
（四）混合料虚铺厚度计算公式
H =h ∙ K
（附 3. 7）
式中H—混合料虚铺厚度（cm）；
h——混合料压实厚度（cm）；
K——压实系数。
附录四几种试验方法
（一） 适用范围
本方法适用于测定拌制钢渣石灰类混合料中的稳定钢渣的压 碎值。
（二） 说明
钢渣的压碎值，用于表征钢渣集料在施工荷载的情况下抵抗 压碎的性能，也是衡量其力学性质的指标之一。是用规定尺寸的 钢渣粒料，采用标准试筒，按规定的施荷方法，施加一定的压力， 以压碎后损失的重量百分率来表示。
（三） 试验仪器

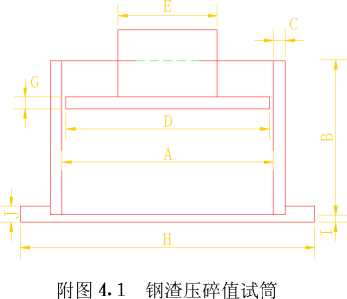

1. 一个内径15Omm两端部开口的钢制圆形试筒，一个压柱 和一块底板，其形状和尺寸见附图4.1和附表4.1。试筒的内壁, 压柱的底面及底板上的表面，即凡与粒料接触的表面都要进行热 处理，使其表面硬化，达到维氏硬度650,并保持光滑状态。
2. 一根直的圆截面金属棒，其直径为16mm,长45〜65cm, 一头加工成圆形（半球面）。
3. 一台称量为2〜3kg,感量Ig的天平。
4. 圆孔筛：筛孔尺寸16mm, 12mm及3mm。
5. 一台50OkN的压力试验机，压力机为能均匀增加荷载，并 在Iomin内达到40OkN O
6∙ 一个圆柱形的金属长筒（可以用铁皮制作），其内径为 112.0mm,高179.4mm （容积为1767cm3）,用于量试样。
（四） 试样准备
用于标准试验的钢渣应该完全通过16mm的筛孔并全部停 留在］2mm筛孔的筛上。所筛分的钢渣试样数量应该足够做三个试
工程建设标准全文信息系统
验。
试验时，试样应该是表面干燥的。可以采用风干的试样。如 果试样需要加热烘干，温度应该不超过ιιo'c,烘干的时间不要超 过4h。试验前，试样应冷却到室温。
每次试验的试样数量，按下节所述方法夯击后，试样在试筒 中的深度恰为10cm。
钢渣压碎值试筒、压柱和底板的形状和主要尺寸。
附表4.1
|
符 号 |
名 |
称 |
内径150Inm的试筒 |
|
试 |
筒_____ |
(mm) | |
|
A |
内 径 |
150+0.3 | |
|
B |
高 度 |
125〜129 | |
|
C |
壁 厚 |
不小于12 | |
|
D |
压 柱 | ||
|
压头的直径 |
149+0.2 | ||
|
E |
压杆的直径 |
IOO〜149 | |
|
F |
压柱总长 |
100—110 | |
|
G |
压头的厚度 |
不小于25 | |
|
底 板 | |||
|
H |
直 径 |
200〜220 | |
|
1 |
厚度（中间部分） |
6.4±0.2 | |
|
J |
边缘厚度 |
______10±0.2_____________ | |
利用金属量筒可以方便地找到所需试样的数量。将试样分三 层倒入量筒中，每层的数量大致相同，每层都用夯棒（用具有半 球面的一端）从距试样表面大约5cm的高度处自由落下夯击25 次（击数需在试样表面均匀分布），最后用夯棒作为直刮刀将表面 刮平。
称取量筒中试样的质量（质量A）,以后就用此相同数量的试 样进行压碎试验。
（五）试验方法
1. 将试筒安放在底板上。
2. 将上面所得数量的试样分三次（每次的数量相同）倒入试 筒中，每次倒入试样后，将试样表面整平，用夯棒如上节所述那 样对试样夯击25次。最上一层试样的表面应该仔细整平。
3. 将压柱放入试筒内的钢渣试样表面，应该注意使压柱水平 地安放在试样表面上，而不要楔挤筒壁。
4. 将装有试样的试筒连同压柱放到压力机上，以尽可能均匀 的速度施加荷载，并在Igin时达到总荷载40OkNO
5. 在达到总荷载40OkN后，立即卸除荷载，将试筒等从压力 机上取下。
6∙将试筒内试样倒出，注意不要进一步压碎试样。
7. 用3mm筛孔的筛子筛分经过压碎的全部试样，应分几次 筛分，每次筛分时，均需筛到一分钟内没有明显数量的细料通过 筛孔为止
8. 称量通过3mm筛孔的全部细料（质量B）。
在筛分和称量过程中，都要注意不使细料损失，一种试料应 该做三个平行试验。
每次试验后，计算所得细料质量与试样总量的比值，即钢渣 压碎值，并用百分数表示，结果只需取一位小数。
式中4—风干试样的质量（g）;
工程建设标准全文信息系统
工程建设标准全文信息系统
B--通过3mm筛孔的细料质量(g)。
将三次试验结果的平均值用整数表示为钢渣的压碎值。
二、钢渣石灰类混合料最大干密度和最佳含水量试验
(一) 适用范围
本方法适用于钢渣石灰类混合料，采用重锤法或压力机加压 试验法，求得的最大干密度和最佳含水量。
(二) 说明
钢渣石灰类混合料压得愈密实，其强度愈大，但要压到需要 的密实度，在混合料中需要有适当的含水量，过湿或过干均不能 达到要求最大的密实度。此外，压实的机械效能不同，其最佳压 实含水量和能够达到的最大干密度值也不同。各地可根据实际情 况，选用下述方法。
(三) 重锤试验法
1. 试验仪器
(1) 重型击实仪一套；
(5) 喷水设备、烘箱及盛样铝盒等。
2. 材料准备
将原材料钢渣分别通过40mm筛孔，其它掺合细料通过5mm 筛孔，按照设计的配合比分别称量，掺合后仔细拌匀，加入低于 按经验估计的最佳含水量，再充分拌匀备用。
3. 试验方法
(1)将击实仪放在坚实地面上，取制备好的试样(其量在使 击实后试样略大于筒高的1/3为度)倒入筒内，整平其表面，并 稍加压紧，然后按每层91次进行击实。击实时，击锤应自由垂直 落下，落高为45cm,锤重4.5kg,锤迹必须均匀分布于试样表面。 然后安装套环，把表面拉毛，重复上述步骤进行第二层、第三层 的击实，击实后超过击筒的余料高度不得大于6mm。
工程建设标准全文信息系统
(2)用修料刀沿套环内壁削挖后，扭动并取下套环，齐筒顶 细心削平试样，拆除底板。如试样底面超出筒外亦应削平。擦净 筒外壁，称重，准确至Ig。
(3) 用推料器推出击实筒内试样，从试样中心处取2个各 50Og的试样进行含水量测定。计算至0.1%其平行误差不超过 1%,求试件的干密度。
(4) 如此重做数次(不少于五次)。每次增加含水量约2%, 一 直做到水分增加而试样密度开始降低为止。注意每次装筒的混合 料重量要大致相同，过多或过少都会影响试验结果。
(5) 计算及制图
按下式计算每次击实后的干密度：
3--含水量(%)。

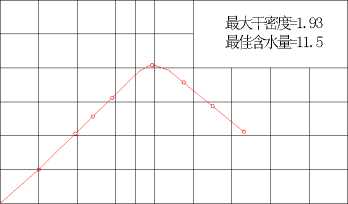

以干密度为纵座标，含水量为横座标，绘制干密度与含水量 的关系曲线，曲线上峰值点的纵、横座标分别表示混合料的最大 干密度和相应的最佳含水量。如％一W关系曲线图。
∞uiq∕m)wβH-
1.5
2.1
2.0
1.9
1.8
1.7
1.6
6 8 10 11 12
14 16 18 20 22
含水量(%)
附图4.2 γd-W关系曲线
工程建设标准全文信息系统
(四)压力机加压试验法
1. 试验仪器
(1) 200KN油压试验机一台；
(2) 加压试模(同抗压试件成型的IoCm圆柱状试模)；
(6) 其它：喷水设备、烘箱、盛样铝盒及拌料盒、三角铲刀 等。
2. 材料准备
将原材料钢渣通过30mm筛孔，其它掺合细料分别通过5mm 筛孔，按照设计的配合比分别称重，掺合后仔细拌匀。加入低于 按经验估计的最佳含水量，再充分拌匀备用。
3. 试验方法
(1) 取制备好的均匀试料2kg, 一次均匀倒入涂油的加压试模 中，不加捣实用三角铲刀将试料表面整平，装上压头，将加压试 模连同试料置于压力机的承压板中央。
(2) 把试料在Imin内均匀地加载到12MPa的压力(IoCm圆 柱形试模为96kN)稳定3min后卸载，脱模(将试样推出)。
(3) 将从加压试模中推出的试样用卡尺精确量测试样的直径 和高度，精确至0∙5mm°
(4) 把从加压试模中推出的经量测体积的试样称重，准确至 Ig,并从试样中心处取2个各约200g的试样进行含水量测定。计 算至0.1%,其平行误差不得超过1%,求试样的干密 度。
(5) 如此重复数次(不少于五次)，每次增加含水量约2%, 一 直做到试样开始溢出水分和密度下降为止。
(6) 计算及制图与重锤试验法相同。
三、钢渣石灰类混合料抗压强度试验
(一)试验目的
工程建设标准全文信息系统
利用室内试验方法,在相当于工地压路机压实功能的条件下, 取工地已拌合好的材料制成试样，做抗压强度试验，作为评定基 层质量的依据。
（二）试验仪器
1.20OkN左右油压机一台，压制试件用。也可用一架成型架 和一台150〜20OkN千斤顶代替。
2. 20〜50KN压力试验机一台，准确至0. IkN,测定抗压强度 用（如无此设备，可将恒温处理后的试件，送专门试验部门进行 饱水试压）。
3. 成型试模
成型试模尺寸（mm） 附表4. 2
|
尺 寸 |
适用材料 |
d, |
d |
H |
⅛ι |
五2 |
δ |
试样截面积 |
|
IOCm试模 |
钢渣石灰类混合料 |
99.5 |
99. 5 |
180 |
50 |
90 |
12 |
80cm2 |
附图4. 3试模尺寸
4.试件脱模机一台（亦可在压力机上脱模）。
6.恒温烘箱：恒温范围50〜150'C,精度士 1C, 一台。
7∙称料用搪瓷盘、拌抖用盘或锅、铲子、捣棒（弹头形圆棒
工程建设标准全文信息系统
或凿子）、塑料布、量筒等。
（三） 试样采集
取工地已拌和完毕有代表性的混合料或原材料，每IoOom2 路段取样不少于成型六个试件的重量，用塑料袋密封后记录试样 并采集桩号送试验室。
（四） 试样制备
1. 将已测含水量粉煤灰和消解石灰（或用烘干材料）各通过 5mm筛孔。
2. 将已测含水量的钢渣（或用烘干材料）通过40mm筛孔。
3. 按规定的重量比称料，其数量以能至少制备三只试件为 度。
4. 先把三种材料拌和数遍，然后在混合料中加入适宜水分。 使其含水量稍超过最佳成型含水量，拌和时可以根据手测（手捏 能成团，落地略有破碎）初步掌握。然后在压实成型时，当试件 有微量余水流出即可。
5. 根据混合料的大约干密度和实有含水量，估算出每只湿试 样重，然后分盘称量。
6. 先把下压头放入试模中，将湿混合料分两次装入涂油的试 模中，每次装料后用捣棒捣实若干次，混合料装好后放上压 头。
7. 把试件在Imin内均匀地加载到12MPa的成型压力，稳定 3min后卸载，脱模（将试件推出）并编号。
8. 将试件用尺量测高度，精确到0. ICm （若成型的试件过高 或过低，则可根据公式计算）。
试样干质量/压实高度=调整用质量/标准高度 （附4. 3）
（五） 试验方法
28d饱水抗压强度（舟8）测定。
1. 试件成型后置于室内空气中放置24h,然后放入养生室养 生2&1,养生温度20±2'C,湿度90%。
2. 将养生试件提前一天取出，放入有一层薄砂的水池中，先加
工程建设标准全文信息系统
水至试件高度的1/3,浸泡1∙ 5h后，加水超出试件顶面予以饱水。
3. 饱水2∙ 5h后将试件从水池中取出，用湿布吸吮周边多余 水分。将试件放在压力试验机承压板的中央，压头与试件均匀接 触，以每分钟6mm左右的速度加压，直至破坏。记录最大破坏荷 载。
4. 计算：
饱水抗压强度（f28）=破坏荷载/受压面积 （附4. 4）
四、钢渣石灰混合料压实密度测定（灌砂法）
（一） 适用范围
本方法适用于现场测定钢渣石灰类混合料道路基层压实后的 密实度（干密度）。
（二） 仪器
（三） 试验步骤及计算：
1. 在已压实好的基层上挖一试坑，其大小根据被测定材料的 均匀性和颗粒大小而定，一般为20〜40Cm直径圆坑，试坑需挖到 结构层全深度，将挖出的材料称得重量A。材料挖出后，应立即 取样测含水量（湿试样要立即称重）。
2. 在用砂测量体积前用薄绸布先松驰地放入试坑，将干砂用 量一筒一筒地量测体积后倒入试坑，直到与表面相平，记下试坑 体积B （干砂倒入量筒及倒入试坑的落距，必须相同）。
3∙用下式计算湿密度：
湿密度=AIB （附4. 5）
式中A—挖出试样的材料湿重（g或kg）；
4.按下式计算干密度：
干密度=湿密度/ （1+含水量） （附4. 6）
工程建设标准全文信息系统
附录五本规范用词说明
1. 表示严格，在正常情况下均应这样作的用词：
正面词采用"应"；
反面词采用"不应"或"不得"。
2. 表示允许稍有选择，在条件许可时首先应这样作的用词：
正面词采用“宜"或“可"；
反面词采用"不宜
二、 条文中指明应按其他有关标准、规范执行的写法为：
“应该……执行"或“应符合……要求或规定。'‘非必须按所 指定的标准和规范执行的写法为："可参照
附加说明
本规范主编单位，参加单位及主要起草人名单：
武汉市市政工程设计研究院
参加单位
北京市市政工程设计研究所、天津市市政工程研究所、沈阳 市市政工程设计研究院、成都市城市建设研究所、长沙市城市建 设研究所、鞍山市城建局、湘潭市城市建设研究所
主要起草人
沈敦义、林仕如、周世才、王立柱、罗伟宝、陈茂明、肖雨 蓉、刘贵芳、何振林、董林春、李克元
工程建设标准全文信息系统
标准分享网www.bzfxw.com免费下载
