中华人民共和国船舶行业标准

1主题内容与适用范围

本标准规定了船舶系统和动力管路安装及密性试验质量要求。

本标准适用于除排气管外的船舶系统和动力管路。

2管子安装前的检查

2.1管子和附件上船安装前,应检查必要的材质试验报告和船级社钢印,并必须按规范图样检验合格。

• 2-2管子附件内部应清洁、无杂物,并在管子两端面封堵。如果封口脱落应重新检查管子清洁度。必要 时应进行相应处理。

3管系安装要求 3.1管系安装应符合管系原理图、放样图的要求。

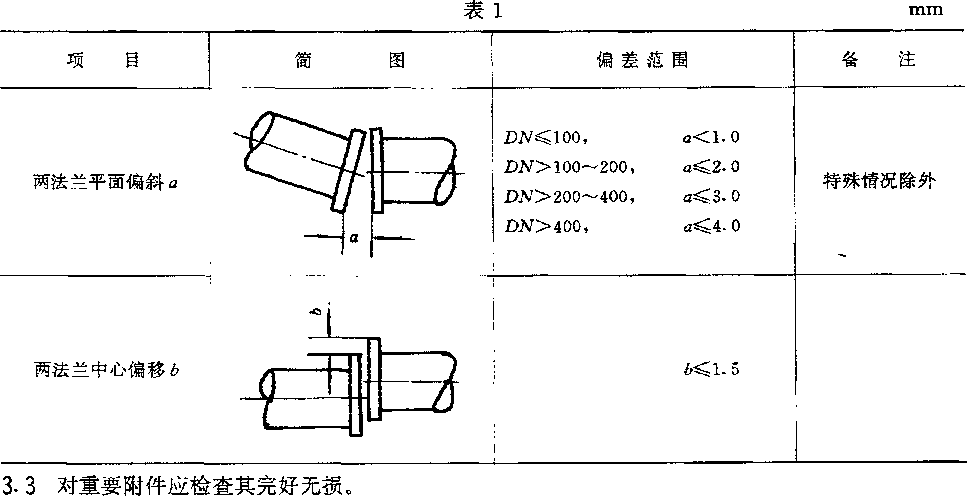

3.2法兰连接的安装偏差按表

3-4焊接法兰端面不允许有影响密封的缺陷和残渣。管子安装应横平、竖直、固定可靠,先连接设备后 连接管子.

3.5折边法兰和松套法兰连接时其折边部分表面应光滑平整,并均匀贴紧,折边宽度应符合要求,折边 的圆角不应有裂纹。

3.6安装时法兰连接处应使垫片平均受力，垫片的内径边缘不应盖住管子或附件的流通截面,每一对

法兰间只允许放置一张垫片。

3.7紧固法兰和吊架（油舱、油柜内用的除外）,安装后螺栓买部伸出长度为1〜2个螺距。同一对法兰

.的螺.栓头:部便出长度■基本相同.G--------------- →..-......    -—— -------------------------------■- - -    - " ^ ^

• 3- 8螺纹接头应完整光洁,安装时在螺纹处应涂少量牛油。

• 3- 9管螺纹连接时,两个管端应平行,相接两管的申心线应同轴。

3.10扩口式圆锥接头连接时,扩口处应光洁,密封表面不允许有影响使用的凹痕,毛刺、刮伤等缺陷。 扩口处应予以退火处理。

3.11特殊管子连接可用长套管,与设备连接的管子可用船检认可的软管连接。

4管路吊架的安装

生的负荷作用到相连的设备上,每隔适当的距离应设置吊架。吊架间距一般为1.5-2. 5 m,视管子大小 而定。                                            ...

4.2吊架选用的规格必须符合管子要求。

4.3有色金属管子与吊架之间应有衬垫（或其他防护措施九

4.4制冷管子与吊架之间应垫绝热衬垫,或适当衬垫。

• 4- 5管路使用膨胀接头时,管子和吊架之间应有合适衬垫,使管子在吊架内能自由伸缩。

钢和U型嚎栓或盖板组成’如图1、图”2、图3所示。     _     -

图1                图2                图3

5管系密性试验质量要求

5-1管子上船安装后应逬行密性试验,要求按表2_o

表2

续表2

5.2液压密性试验时,应排除管内空气。

• 5-3当管子内压力升高到规定值时,应保持压力稳定,此时用小锤轻击管子及焊缝四周,仔细检查。如 发现漏泄必须卸载,消除缺陷后重新试验,直到合格为止。

附加说明：

本标准由中国船舶工业总公司提出_O

本标准由中国船舶工业总公司六。三所归口。

本标准由中华造船厂负责起草。

本标准主要起草人孔庆菊。
