中华人民共和国城镇建设行业标准
CJ/T 3061-1996
DiSSOiVe(I InediCalnellt agitating equipment for Water treatment
本标准规定了水处理用溶药搅拌设备（以下简称搅拌设备）的产品分类、技术要求、试验方法、检验 规则及包装和贮运等。
本标准适用于常压下工作,搅拌器型式为桨式、涡轮式、推进式的中央置入式机械搅拌设备。
下列标准包含的条文,通过在本标准中引用而构成本标准的条文.在标准出版时,所示版本均为有 效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性，
GB 755—87旋转电机基本技术要求
GB 1184-80形状和位置公差未注公差的规定
GB 3797-89电控设备第二部分:装有电子器件的电控设备
GB 4323-84弹性套柱销联轴器
GB 4720-84电控设备第J部分：低压电器电控设备
GB 4879—85 防锈包装
GB/T 4942. 2-93低压电器外壳防护等级
GB 5843—86凸缘联轴器
GB/T 13306—91 标牌
ZB G92 001—86搅拌轴轴径系列
HG/T 2124-91桨式搅拌器技术条件
HG/T 2125-91涡轮式搅拌器技术条件
HG/T 2126-91推进式搅拌器技术条件
HG/T 5-213-65立式夹壳联轴器
JB 2880-81钢制焊接常压容器技术条件
JB/T 4725—92耳式支座
TJ 231（-）-75机械设备安装工程施工及验收规范
SYJ 4007—86涂装前钢材表面处理规范
3-1型式
搅拌设备由搅拌装置和搅拌容器组成,搅拌装置包括传动装置、搅拌轴、搅拌器等,搅拌容器包括搅 拌罐（糟或池子）、支座及罐内附件（挡板、导流筒、底轴承等）,见图1.
3.1.1搅拌容器的型式应符合图2的规定,備内附件根据需要设置,方形水池其I）Z为内切圆直径。
中华人民共和国建设部1996-1 1-28批准 1997-02-01实施

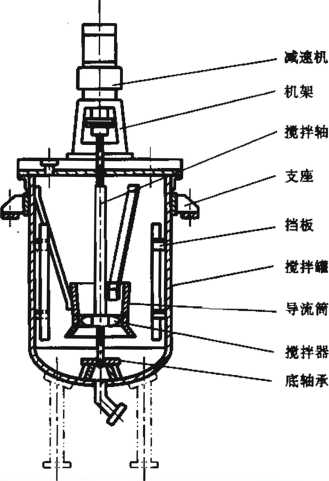

图1搅拌设备

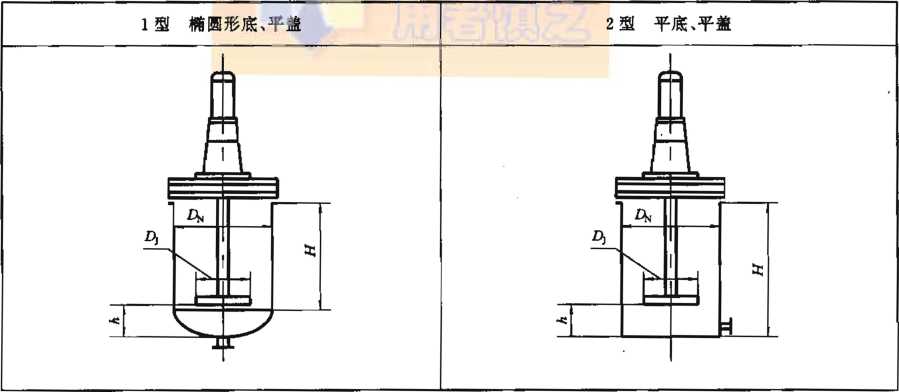

图2搅拌容器的型式
3.12搅拌器的基本型式应符合表1的规定。
3.2基本参数
表1揽拌器的基本型式
HI = 1〜1. 5£)n H 2τnin = H1
H3ft1M = 0. 05。N
|
搅拌嚴型式 |
叶 片 型 式 |
|
A型桨式 |
Al直叶 |
|
A2折叶 | |
|
B型开启涡轮式 |
Bl直叶 |
|
B2折叶 | |
|
C型圆盘涡轮式 |
CI直叶 |
|
C2折叶 | |
|
D型推进式 |
三叶 |

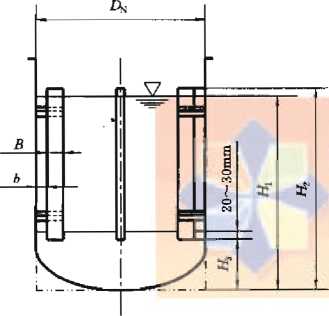

图3挡板在搅拌罐中的参数
奏2搅拌设备基本参数
|
公称 容积 V m1 |
容器 内径 DN mm |
容器直边高H,mm |
搅拌器直径Dj、搅拌器离底高度Λ,mm |
转速范围 r/min | ||||||
|
椭圆形底 平 盖 |
平底 平盖 |
桨 式 |
涡轮式 |
推进式 | ||||||
|
DJ |
h |
DJ |
ħ |
D) |
h | |||||
|
O. IO |
500 |
410 |
— |
320 |
(0. 2〜I)QJ |
(0. 5〜I)DJ |
(1 〜1.5)。J |
20〜3 000 | ||
|
0.16 |
600 |
450 |
600 |
400 |
180 |
180 | ||||
|
0. 25 |
700 |
520 |
700 |
500 |
220 |
220 |
16〜3 000 | |||
|
0. 40 |
800 |
650 |
800 |
560 |
250 |
250 |
16—1 000 | |||
|
0. 63 |
900 |
820 |
1 000 |
630 |
280 |
280 | ||||
|
1.00 |
1 000 |
1 100 |
1 300 |
710 |
320 |
320 |
12. 5~1 000 | |||
|
1.25 |
1 200 |
880 |
1 150 |
800 |
360 |
360 | ||||
|
1.6 |
1 200 |
1 200 |
1 450 |
800 |
360 |
360 | ||||
|
2.0 |
1 400 |
1 040 |
1 300 |
900 |
450 |
450 |
10~750 | |||
|
2. 5 |
1 400 |
1 400 |
1 650 |
900 |
450 |
450 | ||||
|
3.2 |
1 600 |
1 300 |
1 600 |
1 000 |
500 |
500 | ||||
|
4. 0 |
1 600 |
1 700 |
2 000 |
1 000 |
500 |
500 | ||||
|
5.0 |
1 800 |
1 650 |
2 000 |
1 120 |
560 |
560 |
8 〜750 | |||
|
6.3 |
1 800 |
2 200 |
2 500 |
1 120 |
560 |
560 | ||||
|
8.0 |
2 000 |
2 200 |
2 600 |
1 250 |
630 |
630 | ||||
|
10 |
2 000 |
2 850 |
3 250 |
1 250 |
630 |
630 | ||||
|
12.5 |
2 200 |
2 950 |
3 300 |
1 400 |
710 |
710 | ||||
|
16 |
2 400 |
3 150 |
3 600 |
1 600 |
710 |
710 | ||||
|
20 |
2 600 |
3 350 |
3 800 |
1 800 |
800 |
800 |
6. 3〜500 | |||
|
25 |
2 800 |
3 600 |
4 100 |
1 800 |
900 |
900 |
4 〜400 | |||
|
32 |
3 000 |
4 000 |
4 550 |
2 000 |
900 |
900 | ||||
|
40 |
3 200 |
i— |
5 000 |
2 240 |
1 000 |
1 000 | ||||
|
50 |
3 400 |
一 |
5 550 |
2 240 |
1 000 |
1 000 |
4 〜320 | |||
tZz= 1. IDJ ʃʃi = IZ5Z)n ∕ι = l 〜1. 5Σ)j hλ=d
Λ2 = O* 5// 入3 = O・ 8Z)j 搅拌器轮毂高

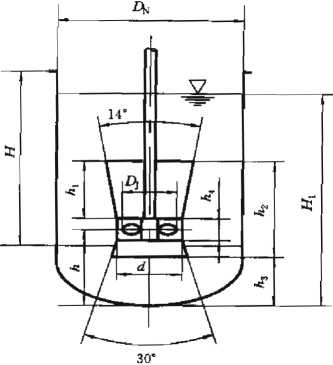

图4推进式搅拌器的导流筒参数
3- 3型号
3. 3.1型号表示方法
ψ-□ □
'----主参数［公称容枳一容器内径〈tn* X Inm)J
-------搅抻器刑式
-----------搅拌容器型式
I--溶药搅拌设备
3. 3.2标记示例
公称容积另2 m∖容器内径为1 400 mm,椭圆形底、平盖型容器,搅拌器为圆盘涡轮式直叶型的溶 药搅拌设备,其标记为：
YJB • 1 CI 2—1400 CJ/T 3061—1996
4. T 一般要求
4.1.1搅拌设备应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。
41.2搅拌设备所有外购件、协作件必须有合格证明，经检查部门检査合格后方能进行装配。
4.1.3搅拌设备可根据不同药剂选用不同的材料,材料应符合相应的标准并有合格证明文件，否则应 进行试验和化验,合格后方可使用。
4.2搅拌装置
4. 2.1桨式、涡轮式、推进式搅拌器的技术要求,应符合HG/T 2124、HG/T 2125,HG/T 2126的规定。
4.2.2搅拌轴直径应符合ZB G92 001的规定。
4- 2-3搅拌軸的直线度公差应符合表3的规定。
表3轴的直线度公差值
|
转速,r/min |
每米轴长直线度公差值，mm |
|
<100 |
<0.15 |
|
IOO 〜1 OOO |
<0. 1 |
|
>1 OOO 〜1 500 |
<0. 08 |
|
>1 5OO~3 000 |
<0. 06 |
4.2.4轴上装配面的同轴度公差,应符合GB 1184中8级精度规定。
4-2.5搅拌轴上可以设置两个或两个以上的搅拌器,相邻搅拌器的间距不应小于搅拌器直径Qjo
4∙ 2. 6传动装置宜优先选用符合国家和行业标准的立式减速机,并应符合相应的标准规定。
4.2- 7减速机出轴旋转方向要求能正反双向传动,不宜选用蜗轮传动。
4.2.8立式夹壳联轴器、弹性套柱销联轴器、凸缘联轴器，应分别符合HG/T 5-213、GB 4323和 GB 5843的规定。
4.2.9当采用无支点或单支点机架,且除电动机和减速机支点外,无其他支点时,应选用刚性联轴器。
4- 2.10搅拌轴分段时,必须采用刚性联轴器连接。
4.2.11当采用双支点机架,或采用单支点机架,另外设有底轴承作为支点时,应选用柔性联轴器。
4.2.12搅拌装置可安装在搅拌容器的中心线上,也可偏心安装。
4∙ 3搅拌容器
4.3.1钢制搅拌罐的制造和检验应符合JB 2880的规定,钢筋混凝土搅拌池应符合图样或相应标准的 规定。
4. 3.2搅拌罐中加装挡板可消除中央旋涡,适用于在湍流区操作的桨式和涡轮式搅拌器,挡板一般为 2〜4个,尺寸参数见图3。
4-3.3中心直立安装有推进式搅拌器的廳内,应加装导流筒可得到高速流和高倍循环。导流筒尺寸参 数见图4。
4-3.4加装导流筒后的液体流向,一般为筒内向下,筒外向上。
4.3. 5搅拌罐釆用耳式支座时,应符合JB/T 4725的规定。
4.3.6搅拌罐采用其他形式的支座、支脚时,应符合图样或相应标准的规定。
4. 3. 7支承搅拌装置的型钢横梁,容许挠度不得大于跨度的1/5OOO
4-4安全防护
4.4.1搅拌设备宜安装在室内，如安装在室外必须有防雨、防潮措施。
4.4. 2电器设备应符合GB 755、GB 3797.GB 4720的规定,并设有过电流、欠电压保护和报警设备。电 器外壳的保护等级应符合GB 4942. 2中IP55级的规定。
4.4.3电动机和电控设备应有良好接地,接地电阻不得大于4G。
14.4搅拌设备的噪音不得大于85dB(A)°
4.4.5机座上应固定有指针牌,指示搅拌器的旋转方向。
4.5装配基本要求
4.5.1所有零部件必须经过检验合格后方可装配。
4. 5.2联轴器的安装应符合TJ 231(一)的规定。
4.5.3中间轴承和底轴承的安装,应不破坏搅拌轴原有的垂直度和同轴度。
4.5.4悬臂轴下端径向摆动量,盘车时不得大于按下式计算的数值：
8= 0.002 5私一+ .................................( 1 )
式中：a--径向摆动量,mm;
L 轴的悬臂长度,mm；
n--搅拌器工作转速,r/min。
4∙6可靠性与耐久性要求
4.6.1每年检修一次,无故障工作时间不应少于8 OOO ho
4.6.2整机使用寿命不应少于10a。
4∙7涂装要求
4∙ 7.1碳钢件涂装前应严格除锈,表面除锈质量应符合SYJ 4007中ST3级规定。
4. 7. 2用碳钢制作的搅拌罐,其内表面和罐内零部件应根据不同的药剂涂装防腐蚀涂料,做饮用水用 的，应涂无毒防腐蚀涂料。外表面除锈后应涂刷底漆和面漆。
4∙7.3漆膜应平整光滑，色泽一致,不允许有针孔、起泡、裂纹、划伤剥落和明显流挂等影响防腐蚀性能 的缺陷。
5-1出厂试验及检验
5.1.1每台搅拌设备均应经制造厂质量检査合格后方能出厂，并附有合格证和使用说明书。
5.1.2搅拌罐应进行盛水试漏,并符合JB 2880的规定。
5- 1-3岀厂试验前先盘车检验悬臂轴下端径向摆动量，并应符合4. 5. 4条规定。
5.1.4盘车检验后,先进行试运行试验。试运行时,容器内的试验物料和填充高度应按图样规定，如图
样无规定时,可以水代料，并装料至罐体高度的80%〜85%∙
5-1.5试运行时间不应少于2 h,并应符合下列要求：
a） 电动机、减速机和搅拌器等部件运转应平稳,无异常现象，
b） 搅拌轴转速和转向应符合图样要求；
C）轴承箱表面温度不超过环境温度加40C,且最高温度不超过75 C «
5. 1. 6试运行后再进行连续运行试验,除符合5.1.4,5.1.5条各项要求外,还应符合下列要求：
a） 连续运行时间不少于4 h；
b） 电动机电流应平稳,不得大于额定电流J
C）搅拌设备噪音应符合4.4. 4条规定。
5- 2型式试验及检验
5. 2.1型式试验及检验的项目，除应符合技术要求中的各条要求外,还应符合出厂试验及检验各条规 定。
5. 2- 2搅拌设备的可靠性与耐久性试验应用检査用户记录的方法,并应符合4. 6. 1和4. 6.2条规定.
6- 1标志
6.1.1每台搅拌设备应在明显位置上固定标牌,标牌的型式和尺寸应符合GB/T 13306的规定。
6.1.2标牌中标志内容应包括：
a） 产品型号、名称，
b） 主要技术参数：
公称容积,m七
容器内径,mm；
额定功率,kW;
搅拌转速，r∕min;
搅拌器直径,mm;
设备总重，屈。
C）制造厂名称；
d） 出厂日期；
e） 出厂编号。
6.2包装、运输、贮存
6. 2.1搅拌装置应符合GB 4879中B级防锈包装要求,搅拌容器应符合GB 4879中C级要求。
6. 2.2整机包装运输的搅拌设备,外形尺寸应符合运输部门的有关规定,并应进行可靠地固定。
6- 2.3分件包装运输时,要防止搅拌轴弯曲变形，固定搅拌轴的支座不得支承在轴的装配部位。
6. 2M包装箱标志内容包括：
a） 产品型号、名称；
b） 收货站名和单位；
C）净重、毛重和外廓尺寸；
d） 单台机总箱数、箱号及运输标志；
e） 制造厂名和地址。
6- 2.5裸包装件应系上标志牌，内容与6.2.4条相同。
6∙2∙6随机文件用塑料袋封装,应包括：
a） 产品说明书；
b） 搅拌设备总图及易损件图；
C）产品合格证；
d）装箱单。
6.2.7产品贮运应采取防腐、防损、防雨、防潮等措施,不允许露天存放。
