中华人民共和国城镇建设行业标准

Cj/T 136—2001

给水衬塑复合钢管

Steel PiPeS Of Iining PIaStiC for Water SUPPIy

2001 -07-24 发布

Cj ∕τ 136-2001

⅝J⅛           -ɪɪ

前    ð

给水衬塑复合钢管是采用热胀法工艺在铜管内衬硬聚氯乙烯(PVC-U)ʌ氯化聚氯乙烯(CPVC),聚 乙烯(PE),聚丙烯(PP)、交联聚乙烯(PEX)等塑料管而成，与衬塑可锻铸铁管件、涂(衬)塑钢管件配套 使用。

本标准非等效采用Il本水道协会标准JWWΛ K 116 1996«给水用硬聚氯乙烯内衬钢管》。热水用 复合钢管的结合强度参数参照日本水道协会标准JWWA K 140 —1995《给水用耐热性硬聚氯乙帰内衬 钢管》.

本标准由建设部桁准定额研究所提出。

本标准山建设部给水排水产卄标推化技术委员会月口。

本标淮由上海建筑设计科技发展中心、广州番禺先河塑钢有限公司、南通三达防腐工程有限公司和 "一海徳士净水管道制造有限公司、上海宏洁钢塑管制造有限公司，天津通宝管件公司、中国船舶工业集 团公司船舶工艺研究所负责起草，

本标准主要起草人：张淼、何衍雄、季祖康、蒋建明、王淑梅、应明康、桑鲁青、李一垄、贝祖建.

中华人民共和国城镇建设行业标准

给水衬塑复合钢管            CJ/T 136-2001

Steel PiPeS Of Iining PlaStiC for Water SUPPiy

1范围

本标准规定了给水村塑复合钢管(以下简称衬塑钢管)的标记、要求、试验方法、检验规则、标志、包 装、运输和贮存。

本标准适用于工作压力不大于1. 0 MPa,公称通径不大丁T50 mm ,输送生活饮用冷热水的给水衬 塑钢管。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 244—1997 金属管 弯曲试验方法

GB/T 2102—1988钢管的验收、包装、标志和质量证明书

GB/T 3091-1993低压流体输送用镀锌焊接钢管

GB/T 3092—1993低压流体输送用焊接钢管

GB/T 17219—1998生活饮用水输配水设备及防护材料的安全性评价标准

3标记

3∙1产品标记

产品标记由衬塑材料代号、公称通径组成。

□— (∏∏) -√λv□c

----公称通径mm

----------衬塑材料代号，硬聚氯乙烯为PVC-U ；

聚両烯为PP;聚乙烯为

交联聚乙烯PEX；氯化聚氯乙烯为CPVC

----------'-------衬塑复合钢管代号：SP-C

3.2标记示例：

SPC-(PVC-U) D7√100

公称通径100 mm内衬硬聚氯乙烯钢塑复合管。

4要求

4-1材料

4∙ 1∙ 1被衬塑的钢管应符^fr GB/T 3O9-..GB/T 3092中普通管的要求。

中华人民共和国建设部2001 -07-24批准                           200V12-01实施

1

4∙ 1∙ 2衬塑钢管内衬塑料管应采用符合国家、行业标准要求的塑料给水管原料进行制造。

4.2衬塑钢管的尺寸及偏差应符合表1的要求.

表1衬塑管的尺寸及偏差                mm

4∙ 3外观

4. 3-1钢管内外表面应光滑，不允许有伤痕或裂纹等。钢管内应拉去焊筋，其残留髙度不应大于

O. 5 mm o

4∙3∙2衬塑钢管形状应是直管，两端截面与管轴线成垂直。

4∙3∙3衬塑钢管内表面不允许有气泡、裂纹、脱皮，无明显痕纹、凹陷、色泽不均及分解变色线。

4.4性能

4∙4∙ 1结合强度：冷水用衬塑钢管的钢与塑之间结合强度不应小于0.2 MPa(29 N∕cm²),热水用衬塑 钢管的钢与塑之间结含强度不应小于1. 0 MP_a(IOO、7Cm2)。

• 4-4-2弯曲性能：管径小于等于50 InnI衬塑钢管经弯曲后不发生裂痕，钢写塑之间不发生离层现象。

4∙4. 3压扁性能：管径大于5() mm衬塑钢管经压扁后不发生裂痕.钢与型之间不发生离层现象。

4 4-4 卫生性能：内衬塑料管卫生性能应符合GB/T 17219的要求。

4M∙ 5耐冷热循环性能：用于输送热水的衬塑管试件经三个周期冷热循环试验，衬塑层无変形裂纹等 缺陷，其结合强度不低于 4.4. 1规定值。

5试验方法

5.1外观

衬塑钢管的外观形状可用目测检验，

• 5-2尺寸

衬塑钢管的尺寸应用精度为0.02 mm的游标卡尺测量，其尺寸和偏差应符合衷1的要求。

• 5-3结合强度试验

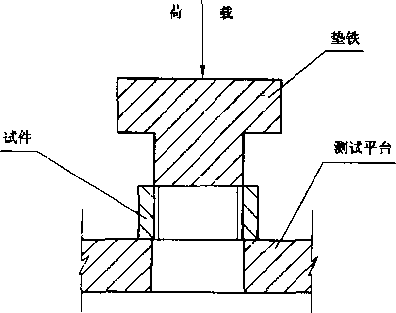

从样品管匕任意截取长度20 mm管段为试件。如图1所示，在常温下，将试件水平置于测试平台 上，逐渐施加压力于内衬塑料管上，剪切钢管与内衬塑料管的同时，测量其结合面离折时的压力值，并按 公式（1）计算剪切强度：

式屮：F——剪切强度,N∕em²;

W——离折压力，N；

S——钢塑接合面积,cm²;

d——钢管平均内径,cm；

L---试件长度，cm _R

图1结合强度试验

5∙4弯曲试验

在样品管上任意部位截取适当长度的管段作为试件，按GB/T 244规建。在常温下，将试件置丁•模 具上，试件弯曲N。，模具曲率半径为试件外径8倍。试验时、试件不带填充物。试验后，从弯曲圆弧的中 部将试件截开，检查钢塑之间有无肉眼可见的分离现象。

5- 5压扁试验

在样品管上任意部位截取长度不小于50 mm的管段作为试件。

在常温下将试件如图2置于两块平行的平板之间夹住，钢管焊缝与荷载呈90。，然后施压于平板，将 试件压奈外径的2/3。

• 5- 6卫生性能试验

按GB/T 17219规定的试验方法进行。

5∙7耐冷热循环性能试骑方法

取200 mπι氏管段试样，浸丁 95'C±2'C热水中30 min,取出后在常温中自然冷却IO Inin,再浸人 5C±2C冷水屮30 min,取岀在常温中搁置10 min,以上为冷热循环1个周期，共做二个周期。之后截 取试件中段20 mm按5. 3规定做结合强度试验。

6检验规则

衬塑钢管检验分出厂检验和型式检验。

• 6- 1组批、抽样

衬塑钢管的组批与抽样按表2要求。

表2

6- 2 出厂检验

6∙2∙ 1衬塑钢管每批产品需经厂质量检验部门检验合格后方可出厂。

6- 2-2出厂检验项日分别为本标准4.2.4. 3规定的项目。

• 6- 2- 3岀厂检验应逐根进行，并剔除不合格品。

6- 3型式检验

• 6- 3-1下列情况下应进行型式检验：

a） 产品定型时；

b） 产品的设计、工艺和材料有较大改变可能影响产品性能时；

C）停产半年后恢复生产时；

d） 正常生产满年时；

e） 国家质量监督机构提岀进行型式检验要求时。

6- 3-2型式检验项目：

热水用衬塑钢管，检验项目为本标准要求规定的全项。

冷水用衬塑钢管.检验项日除4.4.5外的本标准要求规定的其余项目。

6∙3∙ 3型式检验的试件应在出厂检验的合格品中随机抽取，卫生性能试件取1根。

6∙3∙4型式检验中卫生性能不合格，则判该批不会格，不得复检。

其余顼目检验，如发现任一项、任一件不合格，应加倍抽检，对不合格项目进行复检。如复检后仍不 合格.则判型式检验不合格。

7标志、包装、运输、贮存

• 7-1标志

• 7-1-1衬塑钢管外壁应标上产品标志、生产企业名称、执行标准号。

7-1-2在输送冷水和热水的衬塑钢管外壁分别按有关色标的规定用色彩做有两条対称的直线条标记。

7-2包装

应按GlVT 2102-1988中2. 1捆扎包装，每根钢管两端应封套。每捆产品应挂有两个合格证，合格 证上应有以下内容：产品名称、产品标记、数量、批号、标准号、生产日期、生产厂名称和地址。

7-3运输

衬塑钢管在运输过程中，不应拋摔或剧烈撞击。

7.4贮存

衬塑钢管应平有堆放在阴凉处，并远离热源、火种，不得长期堆放在室外阳光直射和严寒场所。

《给水衬塑复合钢管》编制说明

《给水衬塑复合钢管》行业标准系根据建设部建标口999]I59号.'关于印发《建设部一丿LΛ,九年第• 批T.业产品彳j业标准制、修订项目计划》的通知"，由上海建筑设计科技发展中心主编，参编单位有广州 番禺先河塑钢有限公可、南通三达防腐工程有限公司和上海德士净水管道制造有限公司、上海宏洁钢塑 管制造有限公荷、天津市通宝管件公司、中国船舶工业集团公司船舶工艺研究所等单位 , 编制组在总结 国内制造商的企业标准基础上吸收国外同类产品制造商的技术资料，编制了征求意见稿，按各地的来函 意见进行分析整理乂提出了修改稿，并于2000年7月5日召开编制组扩大会议.重点征求设计、施工、 质监等部门意见，并收集了日本水道协会标椎JWWA K116—1996«给水用硬聚氯乙婦内衬钢管》和 JWWΛ K 140 1996《给水用耐热性硬聚氯乙烯内衬钢管》，为编制我国《给水衬堑复合钢管》行业标准 葵定了基础，于2001什：3月提出了送审稿.于2001年，1月1 H通过审查。

本行业标准参考了日本水道协会的上述两个标准，并就下列问题阐述如下：

1标准名称

标加:名称勺已通过审査的《给水涂塑复合钢管》协调一致.并与日本标准名称相似.强调"给水用”和 “复合”含义。

2标准适用范围

2.1工作压力1.0 MPa依据的日本标准相当于我国标准GB/'T 3091中的普通管型的压力等级，

• 2- 2输送介质

根据内衬塑料卫生指标可输送生活饮用水和饮用净水.并根据塑料耐热性能不同又有输送冷水和 输送热水之分。

2∙3公称通径

L>A∙'I5() mm是根据工程中应用水煤气管螺纹连接的符合GB/I 3091 ：993《低压流体输送用镀锌 焊接钢管》和(；B/T 3092—1993《低压流体输送用焊接钢管》，其管径系列由DNlS--DiVlSO_n

3标记

3∙ 1 “C”为汉诰“衬”拼音^UChen^w第一个音符,SP系英文钢塑字母之首_O

• 3- 2内衬塑料品种，目前有冷水用PVC-U、PE、PP,热水用PEX和CPVC .以它们英文化学名称的缩

写作为代号，容易识别。     '

4技术要求

• 4- 1材料

4. 1- 1被衬钢管其尺「'材质、螺纹、镀锌层表面质暈都应符合GlVT 3091或GB/T 3092的要求。

4∙ 1-2内村塑料骨：作为内衬管其壁厚不能套用塑料给水管标准屮的技术参数，只能对其制造管材的 原料笼统地提一句。

4∙2尺寸偏差

4∙2∙1内衬厚度及偏差

根据我国钢管产品质量，即Ia度欠佳，焊接高低不平的实际情况，采用内衬塑料管热胀法的衬塑工

艺比较切合实际，故内衬管不论衬什么品种的塑料都无需太厚。本标准的内衬管厚度系采用日本水道协 会标准JWWA KlIb- 1996«给水用硬聚氯乙烯内衬钢管》中的塑料衬管壁厚。

4∙2∙2钢塑管内径及偏差

此内径尺寸按镀锌钢管标准外径减去普通钢管型的标准壁厚，和内衬塑料标准厚度而得。内径偏差 数据为参编单位的生产企业协调的偏差。为与给水用衬塑可锻铸铁管件接口尺寸匹配，只允许正偏差， 否则会将接口挤压坏。

4-3外观

钢管内焊筋过高会影响衬塑层质量，严重的会穿破衬塑管擘，如将内焊筋拉平会影响钢管的强度。 拉去焊筋后的残留高度＜0.5 mm₀可兼顾上述两种要求。

4∙4性能

4.4.1结合强度

结合强度性能，指钢与塑结合力承受钢塑复合管两种材料由于熬胀系数不一样，在接合面产生轴向 翦切应力的能力。冷水用村塑钢管结合强度≥0. 2 MP_a的数据，采用日本水道协会标准JWWΛ Kl 16-1996《给水用破聚氯乙烯内衬钢管》的数据；热水用衬塑钢管的结合强度≥l∙0 MPa的数据.釆用日本 水道协会标准JWWA K140—1996«给水用耐热性硬聚氯乙烯内衬钢管》中的数据。根据匕海市建筑材 料质量监僭检验站对国内生产企业的产品，内衬UPVC.PE.PP,PEX塑料的试件进行验证测试，无论 冷水用还是热水用的，均能达到上述标准的要求。

442弯曲性能

采用日本水道协会标准中规定的数值。

• 4- 4-3压扁性能

系指塑料与钢管内壁的接合力能承受由于压扁而产生的两者间剥离能力。

本标准采用日本水道协会标准。经it上海市建筑材料质量监督检验站测试，虽然DN25的结合强 度达标，但DN8G压扁试验有的产品存在塑与钢分离的现象。说明结合强度试验不能代替压扁试验，而 提高产品抗压扃性能，关键在于正确合理地选择粘合剂。

4∙4∙4卫生性能

按国家推荐性标准GB/T 17219 - 1998执行。

4∙4∙5耐冷热循环性能

日本水道协会标准JWWA Kl40 -1996中无此要求，只在编制说明中解释剪切强度在IOO N∕cm³ 以上时，在85 C和20 C冷热交替试验以30 mɪn —次做了 3万次。意为只要剪切强度在IOO NZcm²时， 其可以承受3万次冷热交变。

本标准规定用于输送热水的管道根据其实际使用工况，应该做耐冷热循环性能试验.但试验方法与 日本不一样.

5试验方法

• 5- 1结合强度试脸引用日本水道协会标准。

5-2弯曲试验中弯管装置按GB/T 244—1997,弯曲度数和弯曲率半径按日本水道协会标准。

5-3压扁试验引用日本水道协会标准。

5∙4卫生性能按国家标准GB/T 17219 1998规定方法进行.

5- 5耐冷热循环性能试验方法，如按日本JPFOo5 1996中规定的次数，试验时间达半年之久，费用昂 贵，这无疑对企业是个不小的负担，经审查会上企业、测试单位共同商议采用冷热水浴餾菟方哪翠切 合实际具有可操作性.                                        "^：

在冷热水管外表面做色标，目的便于施工和质量监督部门检查之用，以防冷热水衬塑钢管混接，保 证【程质量.
