CJ ∕τ 39—1999
根据国家质量技术监督局《关于废止专业标准和清理整顿后应转化的国家标准的通知》（质技监督 局标函（1998）216号）要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业 标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标 （1999）154号文《关于公布建设部产品标准清理整顿结果的通知》对ZB P41 001—90《平面格栅》标准予 以确认，新编号为CJ/T 39—1999。为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进 行相应修改，开增加本说明后重新发布，
PIane bar SCreen
1主题内容与适用范围
本标准规定了平面格栅的型式、基本参数及尺寸、型号编制、技术要求、检验规则、标志、包装、运输。 本标准适用于供水排水工程所用平面格栅的设计、制造、检验与验收。
2引用标准
GB 1804公差与配合未注公差尺寸的极限偏差
JB 8产品标牌
3型式、基本参数及尺寸
3.1平面格栅的基本型式

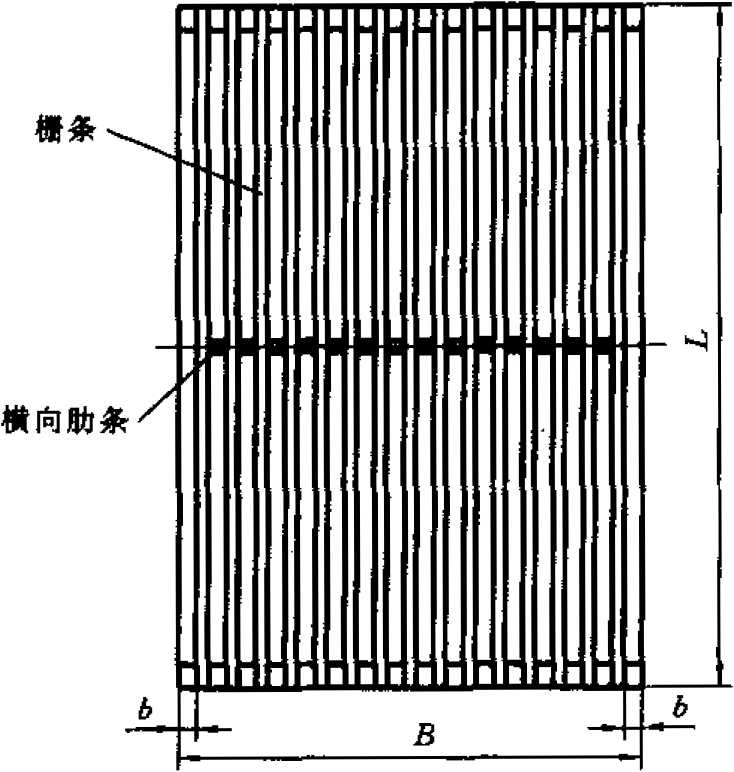

A型（图1）：本型式平面格
,栅条在框架外侧，适用于机械或人工清除污物;
框架
10
nιuuuuuuuiΛ
图1 A型平面格栅
b.
污物。
B型（图2）：本型式平面格柵，栅条在框架内侧，一般上部设有起吊架，将格栅吊起，人工清除
中华入民共和国建设«1999-06-04批准
1999-06-04 实施
|
I a I i Pler 111111 |
τττψτι-≡B |
|
—————— | |
|
■ I |
■ |
|
B⅝Bd∣S | |
|
^^A[ui∣ι∣ι∣ι∣ι∣iir |
⅞ΠΠi∣ι∣IΦiΠl^^H |
图2 B型平面格栅
3-2基本参数及尺寸
3.2.1平面格栅的基本参数及尺寸应符合表1规定*
表1平面格栅的基本参数及尺寸 （mm）
|
名称 |
数 值 |
|
格栅宽度 B |
600»800a OOOfI 200,1 400,1 600*1 800,2 OOOt2 200,2 400»2 600,2 800,3 000,3 200, 3 400,3 600,3 800,4 OOOfl使用移动式除污机时B>4 000 |
|
格栅长度 L |
600,8Ooa 000,1 200,......,以200为一级增大，其上限值由水深确定 |
|
间隙宽度 e |
10,15»20,25,30,40,50,60,80,100 |
|
栅条至外 边框距离 b |
&值按下式计算； , B — 10 n — （n ∙h De L^-J b = -------2-------WWti 式中*B——格栅宽度$ n--栅条根数$ e—间隙宽度, d——框架周边宽度， |
3. 3.2平面格栅框架一般用型钢焊接制造，型钢断面尺寸的选择应通过强度和刚度计算来确定。
3・2 3当平面格栅长度L>l OOO mm时，可在格栅框架内增加横向肋条，横向肋条的数量及断面尺寸 应通过计算确定。
3.3型号编制
3.3 J 型号表示方法：
PGA BxL—e
τ* 「厂
'----------间隙宽度(mm)
-----------格栅长度(mm)
宽度(mm)
A型平面格栅
3.3.2标记示例:
宽度1 OOO mm,长度1 500 mm.间隙宽度40 mm的A型平面格栅:
PGA 1 OOOXI 500-40
4技术要求
4∙ 1平面格栅的制造应符合本标准要求，并按照经规定程序批准的图纸及技术文件制造，
4.2平面格栅栅条一般使用截面为10 mm X 50 mm〜10 mm× 100 mm材质为A3的扁钢制造，对于 腐蚀性较强的污水，可用其他强度高、耐腐蚀性好的材料制造』
用机械清除的平面格栅,栅条的直线度偏差不超过长度的1/1 OOO,且不超过2
mm O
4∙4用机械清除的平面格栅，其制造偏差应符合下列规定：
a. 格栅宽度和高度的尺寸偏差不应超过GB 1804中规定的IT15级精度'
b. 平面格栅对角线相对差不超过4 mm,工作面平面度不超过4 mmf
c. 各栅条应相互平行，其间距偏差不应超过设计间距的±5%。
4.5各部焊缝应平整、光滑，不应有任何裂缱、未熔合、未焊透等缺陷。
4・6按要求涂底漆和面漆、涂漆应均匀，光亮、完整、不得有粗糙不平，更不得有漏漆现象，漆膜应牢固、 无剥落、裂纹等缺陷。
5产品检验
产品在出厂前应按技术要求进行检验。
6标志、包装、运输
6.1平面格栅应在明显部位固定标牌，其型式与尺寸应符合标准JB 8中的规定。
标牌内容如下：
a+产品名称，型号,
b. 制造厂名称；
c. 出厂编号；
d. 出厂日期，
6.2精密的平面格栅包装时，应可靠的固定在包装箱底座的枕木上，不得有松动现象.
6.3平面格栅在运输和装卸中应防止碰撞，以免产生变形，
附录A
平面格栅安装型式及尺寸

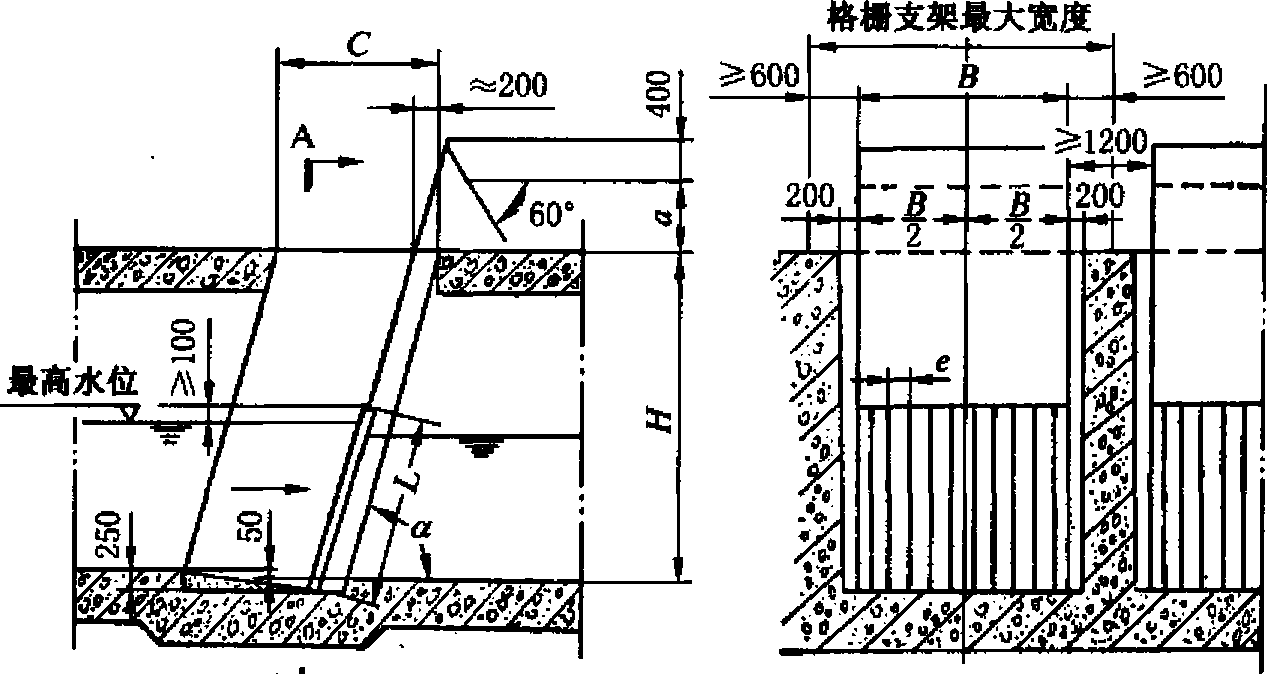

Al A型平面格栅安装型式如图AI所示。安装尺寸应符合表AI的规定,
AL* A-A
(mm)
|
池深 H |
800,1 000,1 200,1 400,1 600,1 800,2 000,2 400,2 800,3 200,3 600*4 000,4 400*4 800, 5 200,5 600,6 000 | ||
|
格栅倾斜角a |
60o 75fl 90° | ||
|
清除高度α |
0 |
800 JOO |
1 200 1 600 2 000 2 400 |
|
逐输装置 |
水槽 |
容器、传送带、运输车 |
汽车 |
|
开口尺寸C |
≥1 600 | ||
图AI平面格栅安装型式
表Al A型平面格栅安装尺寸
附加说明：
本标准由中华人民共和国建设部标准定额研究所提出。
本标准由建设部水处理设备器材标准技术归口单位中国市政工程华北设计院归口。
本标准由中国市政工程华北设计院负责起草.
本标准主要起草人赵秉森。
本标准委托中国市政工程华北设计院负责解释。
