ICS 47. 020. 01

U 06

备案号:54762-2016

中华人民共和国船舶行业标准

CB/T 3652—2016

代替 CB/T 3652—1994

电舸装件安装图设绘要求

DeSign and drawing requirement Of electrical OUtfItting installation drawing

2016-04-05 发布

2016-09-01 实施

中华人民共和国工业和信息化部发布

本标准按照GB/T 1. 1—2009给出的规则起草。

本标准代替CB/T 3652-1994《综合电装图设绘要领》。

本标准与CB/T 3652—1994相比，主要技术变化如下：

a）修改了标准名称；

b）修改了适用范围（见第1章，1995年版的第1章）；

C）修改了电館装件安装图的协调条件“三维模型”（见3.1, 1995年版的2.1）；

d）删除了电胭装件安装图的选用比例（1995年版的3.1）；

e）增加了区域造船技术的相关要求（见第5章）；

f）增加了穿管系数表（见5.4.3）；

g）修改了附录A中电飯装件安装图的示例（见附录A, 1995年版的附录A） _β

本标准由全国海洋船标准化技术委员会造船工艺分技术委员会归口。

本标准起草单位：江南造船（集团）有限责任公司、沪东中华造船（集团）有限公司。

本标准主要起草人：陈伟、池建忠、刘随新、严青、许林。

本标准于1994年10月首次发布。

学兔兔 www.bzfxw.com

电陋装件安装图设绘要求

1范围

本标准规定了电柄装件安装图设绘的基本依据、一般要求、设绘要领及校审要点。本标准适用于船舶建造生产设计阶段基于三维建模的电融装件安装图的设绘。

2规范性引用文件

下列文件对于本文件的应用是必不可少的『凡是注日期的引用文件，仅所注日期的版本适川于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件'

CB/T 3667.1船舶电缆敷设和电气设备安装附件电缆贯通装宜

CB/T 3667.6船舶电缆敷设和电气设备安装附件电缆敷设支承件及附件

3墓本依据

3. 1电《8装件安装图应在三维模型协调基础上，参照各专业详细设计有美图样绘制。

3.2电融装件安装图设绘时，应确保电胭装件的安装位置正确无误，且与其他专业的设备和舸装件相互无影响.

4 一般要求

4.1电胭装件安装图的设绘一般为平面图，必要时可用其他视图表示。同一图面上宜用同一比例。

4.2电牺装件安装图中的线条；电飽装件利电气设备一般以粗实线表示；其他专业的館装件和设备（例如机械设备等）…般以细实线表示。

4.3电価装件安装图屮的电飽装件和电气设备定位尺寸基准线的标注应设在实船施匸中便于測暈就近处，例如船体结构中心线、肋骨号、扶强材、甲板、横梁、舱壁的表面等噂

4.4电糖装件安装图与详细设计布置图和系统图的代号、图形符号应一致，电顔装件安装图中所绘制电气设备或三维模型的代号应与电气系统图相一致#图中若绘制设备基座、支架等应标注其代号或件号， 4.5电細装件安装图屮所绘制的电舷装件图形应按实物进行三维建模，旦标注所选用的型号、规格、代码，

4 6电俩装件安装图设绘应符合电气设计工艺技术文件所规定的特殊要求。

5设绘要领

5. 1背景图的设绘

5. Ll电艄装件安装图应按阶段和区域设绘，并标注各自作业阶段和区域代号。

5.1.2背景图应绘制船体轮廓线、船体结构等有关内容。

CB/T 3652—2016

5, L3机舱区域的电飽装件安装图应以船体结构、与电气相关的机械设备（例如主机、发电机蛆、锅炉等）、各种辅机.油水箱柜等设备为背景进行绘制。

5.1.4居住舱室的电館装件安装图应以三维船体结构及与电气相关的生活设备，机械设备、门窗的开启方向等为背景进行绘制。

5. L 5甲板的电脑装件安装图应以三维船体结构及与电气相关的甲板机械及其他有关的価装件等为背景进行绘制。

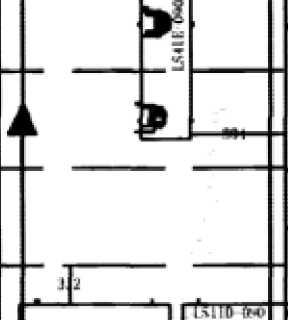

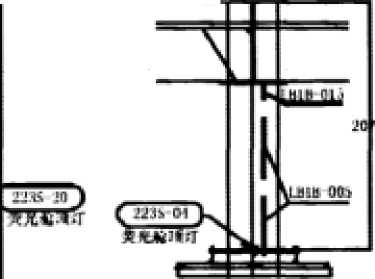

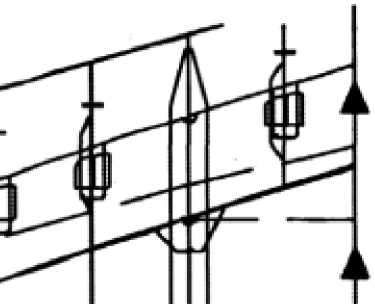

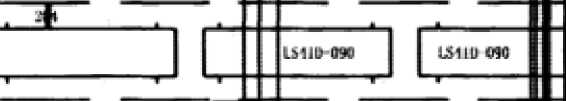

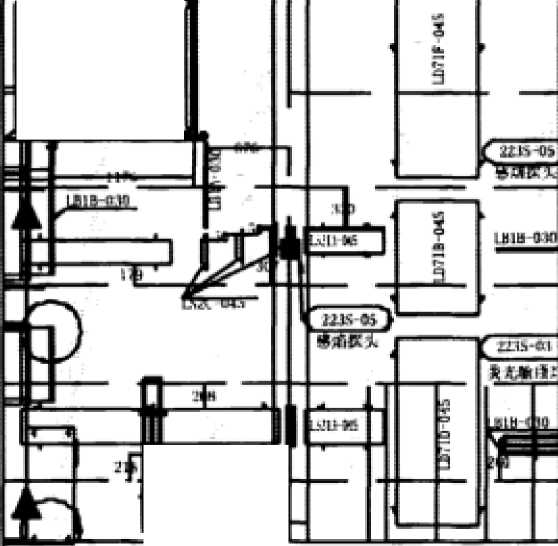

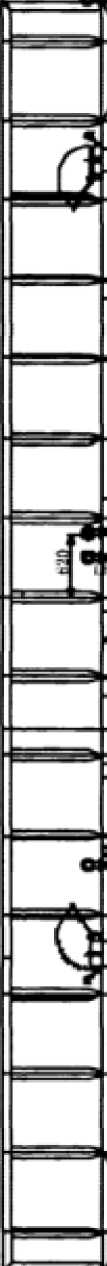

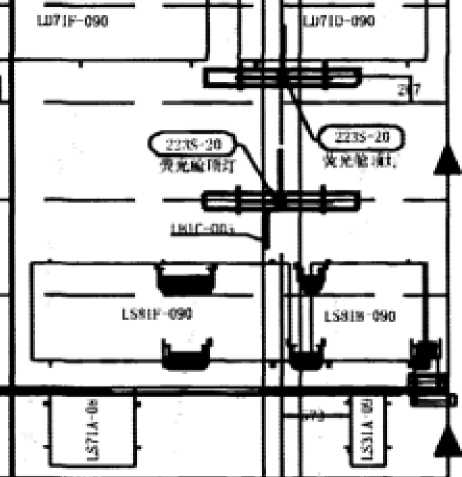

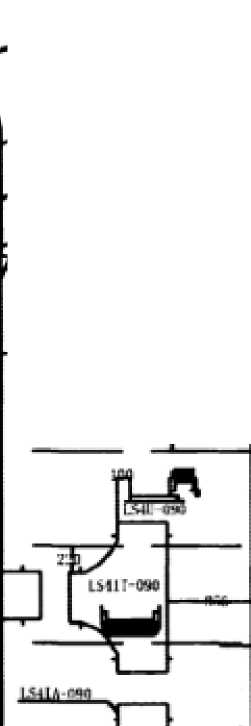

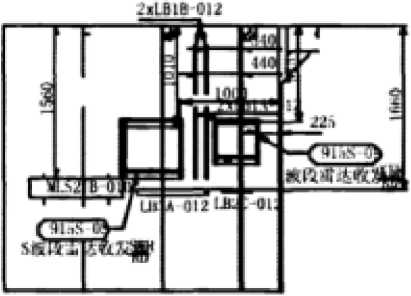

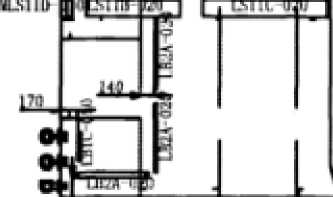

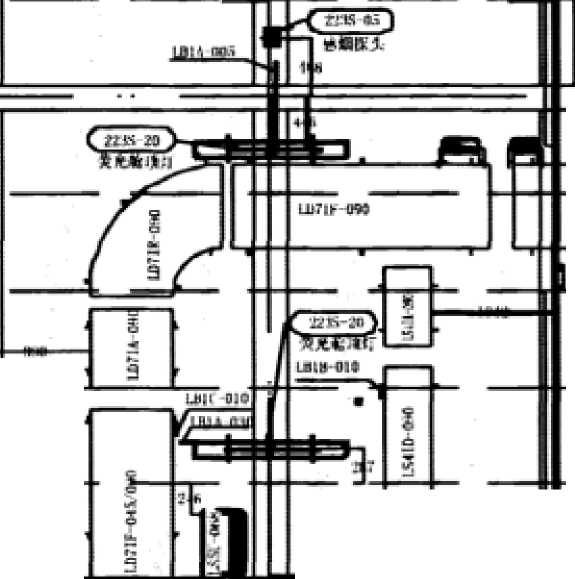

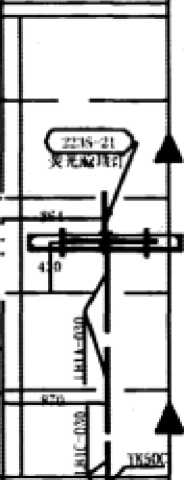

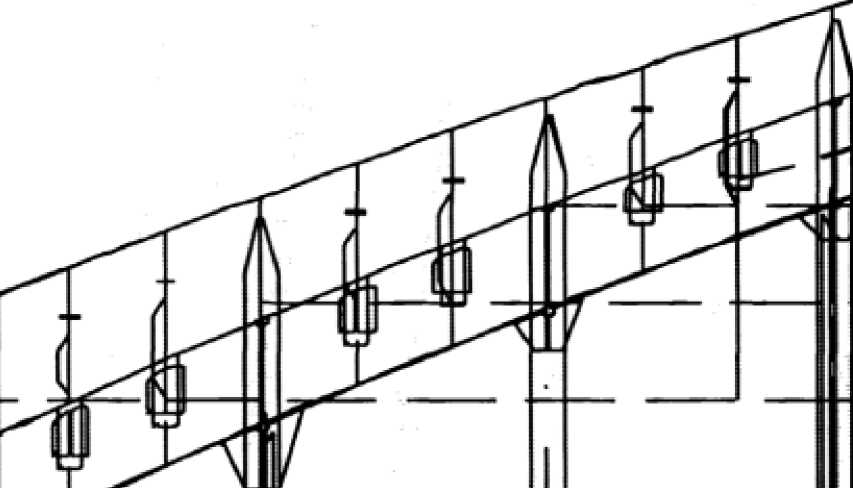

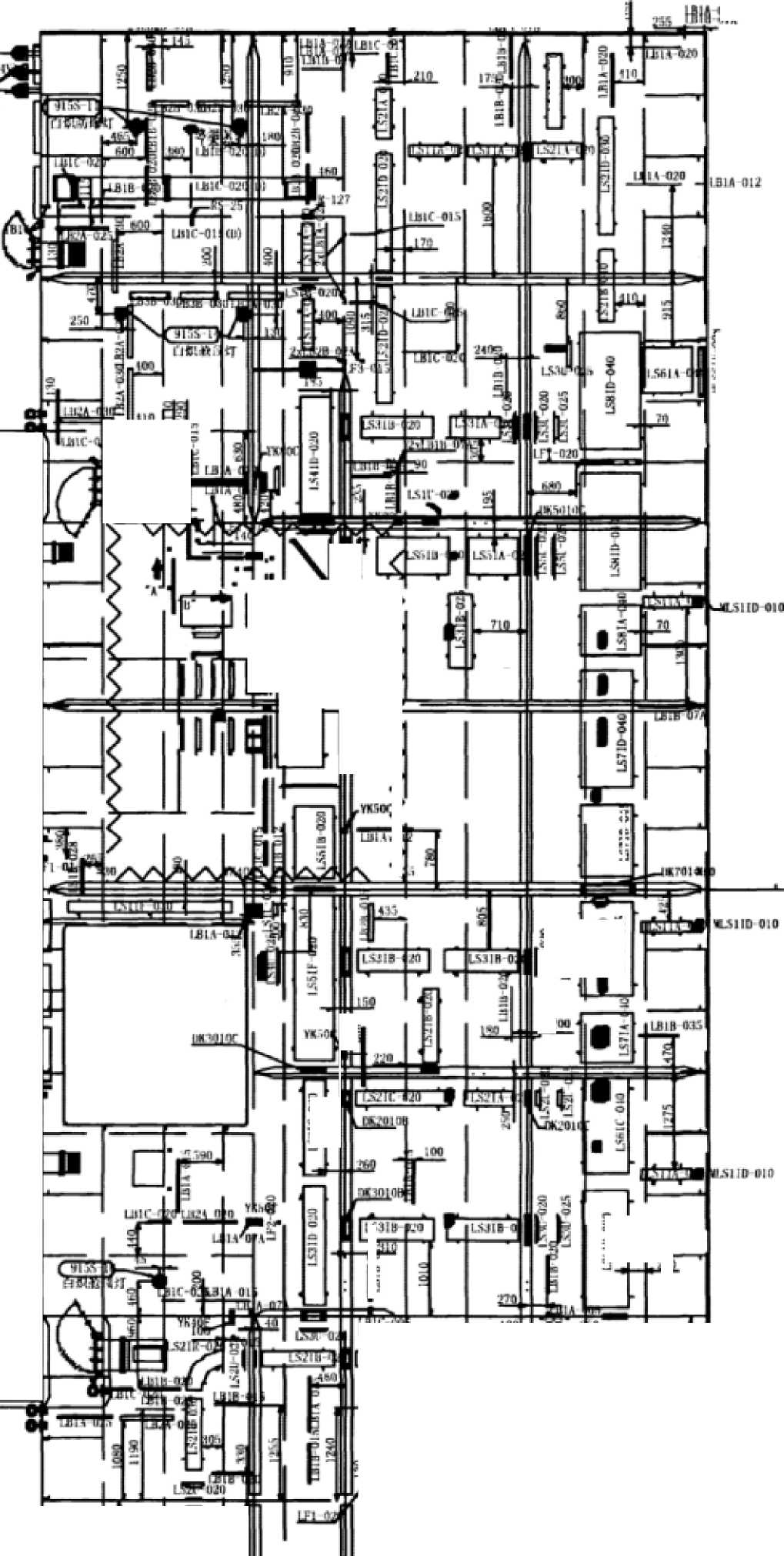

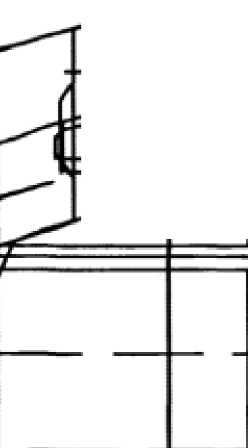

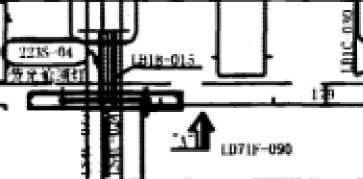

5. L 6典型电胭装件安装图的设绘示例参见附录A.

5.2电气设备安装件的设绘

5 2. 1启动箱、控制箱、分配旭箱等壁式安装的电气设备的安装高度，一般其上沿距离甲板（或花钢板）为1850π≡（或下沿一般为1200皿），设备最高点不应超过210Ornm_e相邻设备的箱体上沿宜平直，上下安装的电气设备应绘制视图，标注相互安装尺寸，壁式安装的相邻设备，应考虑设备的散热性、操控性、维护性以及电缆进线等要求，相互之间保持合理间距。

52.2船体线型复杂的舷边安装的电气设备应绘制侧视ISh

5.2.3悬挂式安装的电汽设备应绘制安装侧视图，并标注构架的安装尺寸_（J

5-2.4配电板，驾控台、组合启动屏等大型设备落地安装的电气设备基座的位置应考虑施工方便，宜以最近的船体结构为基准标注安装尺寸，

5,2.5开关,插座，电话、电铃，扬声器、按钮等小型电气设备可用三维模型中的设备安装支架绘制在相应的安装位置处，按钮、开美、插座、电话等设备的安装高度一般为1300mm-140Omrn；电扮、扬声器等设备的安装高度…般为1800 ι≡,若有天花板时，电铃、扬声器等设备的上沿应距离天花板501≡° 5.2.6居住舱室照明灯具宜以居装排版图为标注依据标出相对位置。机航照明灯具的下沿安装高度一般距离甲板或花钢板220Omm-230OnI_nl_fl当灯支架脚的高度大于600 Innl时应考虑加支撑加强•其他飴室的照明灯具应根据三维模型综合平衡后布置,并标注其安裝尺寸。

5X1聚光灯、泛光灯及其相美接插件的安装位置应保证其可动部分操作灵活无阻，光线不受阻碍，维修方便。

5’2. 8接线盒、接线箱（不带熔断器）等的安装高度一般在180Omnl〜2500 r≡之间目

5,2.9电館装件安装图中若不标注电气设备的安装尺寸，则应鯨注其设备的基座或支架之间的定位尺寸， '

5.3电缆支承件的设绘

5. 3.1电缆支檢件按CB/T 3667. 6进行选用，并按安装位置相应绘制在电船装件安装图中，标注其型号、规格、代码及其安装尺寸-主干电缆一般町选用轻型托架（寛度不大于500nun）和重型托架（宽度为 500顾以上L 一般敷设15根以上大截面电缆时，应采用重型托架，分支电缆可选扁钢或轻型托架。

5. 3. 2电缆支承件的托架之冋距离!成为200 ι≡〜300 Imn_e

5.3.3动力、控制、信号，本质安全电缆应分束敷设，本质安全回路的电缆应单独敷设，电缆支承件应标注其属性代号早

5.3.4电缆支承件应与热源按要求保持一定间距，电缆与热源交叉时，电缆与热源隔热层间距应大于 80颇：电缆与热源平行时，电缆与热源隔热层冋距应大于IOOrmn.油船的电缆支承件与蒸汽管，热油管的间距应满足：管径不大于75 ≡n时，其间隔应不小于30Ornn1；管径大于75 mm时，其间隔应不小于 450 mπu

5.3.5对有隔咅隔热的绝缘敷料的甲板、舱壁安装电缆支承件时，安装脚的高度应超过绝缘敷料的厚度，

CB/T 3652—2016

5,3.6电缆支承件不宜直接焊接在高强度钢板材料的甲板上，若无法避免时，支承脚应加相同材料的复板*

5.3.7电缆支承件高低之间的过渡和绕梁时应有明显标志，必要时需用剖视图标注安装尺寸*

5.4电缆贯通装置的设绘

5∙4.t电缆宜敷设在纵桁或横梁的面板下，当其布置高度不能满足有关规定或要求时，电缆可在纵桁或横梁中开孔通过，其孔应满足開体开孔要求，必要时采取补强措施。

5. 4.2电缆贯穿耐火、水密舱壁或甲板时，应按CB/T3667. 1选择满足耐火等级要求的电缆耐火贯通装置，Jt尺寸以制造商提供的为准：若无提供，则按表1的规定O对于落地安装的设备,在设绘安装图吋，应査看甲板敷料图和绝缘布置图，其上端口应高于敷料低于设备基座，并应以示意图的形式标注安装尺寸.

表1电缆贯通装置高度

单位为庵米

__________所在甲板位置__________	电境贸通装置髙度
室内甲板中___________	200〜300____________________
液 ⅞⅛ ~~ — _ _	400
设备底部进线时	150〜20。_____________________

5.4.3电缆贯通装置应具有足够大的尺寸，耐火，水密贯通装置的穿管系数不宜大于0.4。

5.4.4电缆贯通装置应与热源按要求保持一定间距，电缆与热源交叉时，电缆与热源隔热层间距应大 F80rmτu电缆与热源平行时，电缆与热源隔热层间距应大Γ IOOmm_e油船的过舱壁屯缆贯通装置与蒸汽管、热油管的间距应满足：管径不大于75 r≡时，其间隔应不小于30Onl_mJ管径大于75 mm时，其间隔应不小于450 ≡∣_o

5.4.5当电缆敷设在机脸花钢板下时，应将电缆敷设在金属管道或等效物内』管道最低处应设有泄水孔。

5.4.6当电缆敷设在露天甲板电缆管道、电缆槽内，其电缆穿管系数按表2,电缆管道、电缆槽的最小弯曲半径应满足管内最大电缆束直径的6倍。当管道通过船体挠性结构时应设伸缩接头。

表2穿管系数

胞壁防火级别__________	___________穿管系数___________
Ao〜A60级■壁	WO. 4
____________________B、C-Sfe壁	W0. 6
一横梁（館內）「	W0. 6
注七电缆穿管系数为电缆外笆理面积的总和与电缆檸（筒）截面jR之比,_____________________
