ICS 53.020.20 J 80
中华人民共和国国家标准
GB 15052—2010/1SO 13200:1995
代林 GB 15052 1994
起重机
安全标志和危险图形符号总则
CraneS一Safety SignS and hazard PiCtOriaIS—General PnnCiPIeS
(ISO 13200:1995JDT)
2011-01-10 发布
2011-12-01 实施
13安仝标志示例..........................................................................•
D.D.D.D.D.D.
本标准的第3章、第5童、第6章、第7章、第9章为强制性条文，其余为推荐性条文.
本标准等同采用ISoI32。。：1995《起重机 安全标志和危险图形符号 总则》(英文版)。
本标准等同翻译ISo 13200.1995.
为便于使用,本标准做了以下缤辑性修改：
■—■本国际标准”一词改为“本标准J
——醐除了国际标椎的前言和引言，
—将国际标准中“机器、设备”一伺改为“起重机”；
—将国际标准中附块E改为参考文献.
本标准代替GD 15052-1994《超重机械危険部位与标志》.与GB 15052—1994的区别如下:
——本标准全部内容与ISO 13200,1995保持-•致.
本标准的附荥A、附录B、附录C和附录D为资料性附录.
本标准由中国机披工业联合会提出.
本标准由全国起亟机械标准化技术委员会(SAC/TC 227)归口.
本标准负资起草单位：辽宁省安全科学研究院、北京起或迄输机械设计研究院.
本标准主要起草人:史向东、崔振元、张孟欣、陪粗・
木标准所代替标准的历次版本发布情况为：
——GB 15052—1994.
1苑国
本标准规定了 GB/T 6974.1定义的起鱼机上的安全标志和危险图形符号的~殷设计取则及应用. 本标准概括了安全标志的目的.描述了安全拆志的基本形式,规定了安全标志的顏仑并且提供了蛆成安 全标志各框图的设计指南.
2规苑性引用文件
下列文件中的条款通过木标准的引用而成为本标准的条款.凡是注日期的引川文件,其随后所有 的修诙单（不包括勘误的内容）或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 6974.1 迎重机 术语 第 1 部分：通用术^（GBZT 6974. 1一2008,1So 4306-1： 2007, IDT）
3安全标志的目的
3.1安全标志的目的是：
—提風人们存在危险或潜在危险;
—IR别危险；
—描述危险的特征，
—说明危险可能选成的人身伤害；
—指导人员如何悬免危险.
3.2安全标志应放宣在起重机上醜目易见的部位,尽髭益免损岚或磨损,井旦应貝有相当长的预期使 用寿命・
3.3安全标志和危险图形符号可以放置在起重机上或出现在使用里护说明书中。为了避免危险,应将 安全标志和危险图形符号放宜在靠近危险发生部位或者控制区.
3.4应避免在起重机上过多地使用安全标志和危险图形符号，因为过度«!用会降低使用效架.
注：经也表明.斯安全赫志和危险图形符号的效景大于7时,将会降低使用效果.
3.5安全标志和危险图形符号出现在使用维护说明书中,用来强调危险的区域.在说明书中的使用不 受3.4的限制.
4安全标志的形式
4. 1安全标志由一个边框内的两个或两个以上的矩形块组成，矩形块中给出某一产品有关的危险 信息.
4.2安全标志有四种标准形式；
—双框型安全标志:符号框,文字樵（见4.4）,
——三框型安全标志:符号框•图形符号框,文字框（见4. 5） I
—— 双框型安全标志：图形符号框,文字框（见4.6）;
—双框型安全标志：两个图形符号框（见4. 7）β
4.3安全标志优选垂宜布置,也PJ以水平布置.安全标志的形式和布置的最终逸择取决亍产品销售地 区的地域和语盲环境、法律規定以及为放貴安全标志所捉供的空间.
4.4双枢型安全标志:符号権，文字框.见图1.符号框包括安全警吿符号及三个警告词（注意，警吿， 危险）之一.文字框是描述危险,说明发生危险的后果以及指导如何避免危険的文字信息。
图1双框型安全标志：符号框,文字枢
4.5三框梁安全标志'符号框，图形符号框,文字柩"见图2.符号框包括安全警吿符号和三个警告词 之图形符号框除了庄包含危险图形符号,冇时还应包含避免危险的图形符号.文字据包含一段描 述危险，说明发生危険的后果以及指导如何避免危险的文字.
描述R片IB雖 符号枢
文字椎
垂宜布賢
|
掃述危险图厚符号椎 | |
|
文字價 | |
水平布蜜
图2三框型安全标志：符号框，图形符号椎，文字椎
4.6双框型安全标志：图形符号框,文字据・见图3.图形符号框包含一个危险瞥告三角形中的危险 图形符号或者仅仅包含危险警告符号。文字框包含一段描述危险,说明发生危险的后果以及指导如何 避免危险的文字.
具有安全警吿代弓 或楮连龍岭阳居符 号包含在安全警卷 ≡AKΦWMBΠ 号枢
貝有安全警告符号
Meswn
Wtl会在安余瞽吿 三角影中躬晓彩符
文字権
æ 3双框型安全标志：图形符号框,文字框
4.7双框型安全标志：两个图形符号根.见图4.第一个图形符号框布置描述危险图形符号，它可•以 包含一个安全警吿三角形中的描述危脸图形符号，也可以只冇危险警告符弁・第二个图形符号框布置 避免危险图形符号.
具有安全Q容&号
号包含&安全警吿
三角麻中筋图形終
号枢
掷误mtt圈影捋号枢
乘宜布覽
图4双框型安全标志：两个图形符号框
貝冇安±≡f⅛∏^ 或描述危险图彩符 号包会在安全■啓 三角赂中的ID彩符 号枢
*τ*≡
图4 （城）
4.8在某些场合，可以对这些标准形式做适当改变.
5符号框
5. 1安全株志的符兮枢包含危险誉告符号和三个警件词中的-个.
5.2有一个警告词的安全标志的危险警吿符号应如图5所示.包含三个警告词之一的安全标志应使 用该危险警告符号.
图5包含一个瞽告词的安全标志的安全晉告符号
5. 3安全标志可以根据危险情况的相对严重性所采用的警吿伺进行分类.
5.3.1冇三个警告词：危险、警告和注意.警告词警告人们存在着危脸以及危险的相对严/性.
5.3.2这三个警吿词用于防止发生人身伤告的危险。根据对发生危险的可能性以及发生危险的可能 后果的估计选择警告词.
—危险.表示即将发生的危险状况,如果不能避免,将导致死亡或者整伤.标有警告诃“危险”的 安全标志应当淺慎使用,它仅用于最危险的情况.
—警告.表示潜在的危险状况，如果不能避免,可能会导致死亡或者重伤.由警告词“警告”认定 的危险状况存在的受伤或死亡的风险程度小于由警吿词“危险”认定的危险状况.
—注意.衷示潜在的危险状况.如果不能进免,可能导致軽伤或者中等程度的伤杏.警告诃“注 意”也可用于警告在可能导致人身伤害的场合进行不安全作业.
6图形符号框
6. 1安全拆志中的图形符号抵包括:一个描述危险的图形符号,一个避免危险的图形符号,或者只有安 全資吿符号・
6.2用于安全标志的图形符号有两种基本类型：措述危险和避免危险.
一一指述危险图形符号：
措述危险囲形符号表示出现危险示意图，通常是不能避免危险而产生的后果.
―免危险图形符号：
避免危险图形符号表示应如何避免危险指导性示意图.
6. 2.1 一个设计完好的措述危险图形符号,应使人能清楚地识别出危险并且应能生动地措绘出不遵守 规定的可能后果.同样,一个设计完好的避免危险图形符号,应使人能消楚地现解避免人员触及危险的 必票行动.
6.2.2尽管将两类图形符号组合到同-图形符号中非常困难,但这是可能的，最常用的是使用描述危 险图形符号,避免危险图形符号用来补充或者代替文字信息.
6.2.3在某些场合，町以用…个图形符号表明几种危险.然而,一股情况下应避免这样供,除非这些危 险是密切相关的.
6.3在双框型安全标志上，描述危险图形符号应置于安全警吿三角形内.安全警吿三佈形见图6.
图6安全會吿三角形
6. 4如果在安全警吿三州形内不使用描述危险图形符号,觑放一个惊叹号成为轮廓式安全警吿符号见 B?.
Δ
围7轮陶式安全警吿符号
7文字框
7.1安全标志的文字框包含-些文字信息,用来单狡或与图形符号根一起措述危険，说明发生危险的 可能后果及指导如何避免危险.
7.2如果措述危险图形符号能充分生动地描述危险以及可能的后果,这两方而信息屮的一个或者两个 都可以从文字框中明除,同样,如果避免危险图形符号能充分生动地说明知何避免危险,这方面的信息 也可以从文字框中删除.如果没有图形符号,文字框中必须包含上述三方面的信息.可能的话,信Xl应 用简单句叙述.
8语言，密译以及多尊种安全标准
8.1包含警告伺或文字信息的安全标志应采用中文.不带文字的安全标志显然不需要进行语言翻译. 然西,作为使用无文字安全标志的产品应具备下述两个条件：
--种特殊的安全标志.可指导操作者从揉作手册中査找产品所使用的安全标志的说明；
——与无文字安全标志相对应的文字信息,用中文写在操作手册中.
8.2图8所示为中文、英文、法文及徳文四语种“阅读揉作手划”安全拆志示例.也允许使用其他儿种 语m或君只使用一种浴言,只要员中包含产届使用地区的浴盲.
ttf∏Rffalofl
使用倪明书.
C≡f⅛fιΛy rwəd operator** rranuəi bokre handling tħ∙ n∙cMw ObarVB ∣nβtΛJθ∕ozu ∙nd wfcty rυi0> wħon Cperafang eʌ) LECnSmmjEt (Tentfe<⅛⅞π H lv> qxi»Ignm d9 s6cυdt4 event Ia mtee en tr<rche ol «n OomPte •n COLnl ð* UtlliBdtJon ae Id IreChin∙.
3 itoCrt0bna∕w⅝∙ Cto 6∙tncteβnl0Ctung IJnd 5⅛ctwtι∙4l∙Nrrw<f∙∙ E∙∏ g ba*ehtt<ι
图8具有中文、英文、法文、德文四语种“阅读採作手场”安全标志示例
8.3图9所示为无文字“阅读操作手册”安全标志示例,它可代替图8所示的箪语种或多语种安全 标志.
图9无文字“阅读操作手AT安全标志示例
9安全标志的续色
9.1符号框的顏色
符号框的颜色取决于所选择的警告词.
9.1.1危险标志的符号框应为红底白字.安全咎告符号应为白色三角形中的红色惊叹号（见图5）.
91.2瞽吿标志的符号框应为粘黄色底黑字.安全普吿符号•应为環色三布形中的枯黄色惊叹号（见图5）.
9.1.3注意标志的符号框应为黄底黑字.安全警吿符号为黑色三角形中黄色惊叹矽（见图5）.
9.2图形符号框的顔色
图形符与框的擬色取决于安全标志是否包含三个警告询之一.
9.2.1包含一个警告伺的安全标志图形符号框应为白底黑图.
9.2. 2包含安全警吿三角形或轮廓式安全警告符号的安全标志图形符号应为黄底黑图・
9.2.3其他颜色（例如:红色代表火）可用来强谟图形符号的特殊方面.
9. 2.4如果用X、0戒者表示禁止行为的文字（见附荥D中D. 9）,这些符号应为灯色.
9.3文字框的顔色
文字框的颜色取决于安全标志是否包含三个晉告词之一.
9.3. 1包含~个若骨词的安全标志文字槌应为黑底白字或白底黑字.
9.3.2无警告伺的安全标志文字框应为黄长魚字或白庞魚宇.
9.4边框的顏色
边框的顏色取决于所选的警吿词以及安全标志是否包含安全骨吿三角形。
9.4.1瞽吿词为危险的安全标志的边框应为红色.如果必须将安全标志与附着面的顔色区分开，可使 用白色的附加外边框.
9.4.2警吿词为警吿的安全标志的边抵成为桔黄色.如果必须将安全标志与附着面的顔色区分开,可 使用白色或黑色的附加外边椎.
9.4.3警吿伺为注意的安全标志的边枢应为黄色.如果必须将安全垢志与附着面的故色区分开,可使 用白色或黒色的附加外边框.
9.4.4包含安全警告三角形的安全标志的边框应为黄色。如果必须将安全标志与附着面的顔色区分 开,可使用白色或黑色附加外边根.
9.5各框之间分界线的顔色
名框之间的分界线应为黑色.
10尺寸
安全标志的推荐尺寸（単位为mm）见（图10〜图13）.根据需要，尺寸可大些或小些,比例可以按 需要改变，以提供足够大的符号框或者为文字框提供足够的空间,确保字体清晰可见・
単位为是米

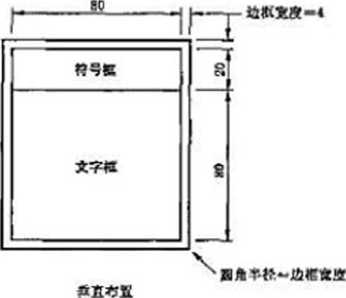

图W 推荐尺寸：双框型：符号据，文字框
単位为亲米
遗直布Tt
图H 推君尺寸：双框型：图形符号框,文字框
単位为窒米
90
80
W*Λ-4
IrI
文字梔
貝有安全≡ft!≈?号 或者招述危峻的图 岬符号位于安全・ 吿三第彩中的图彩 符号枢
WΛ*4*-½Λβa
水平市Zt

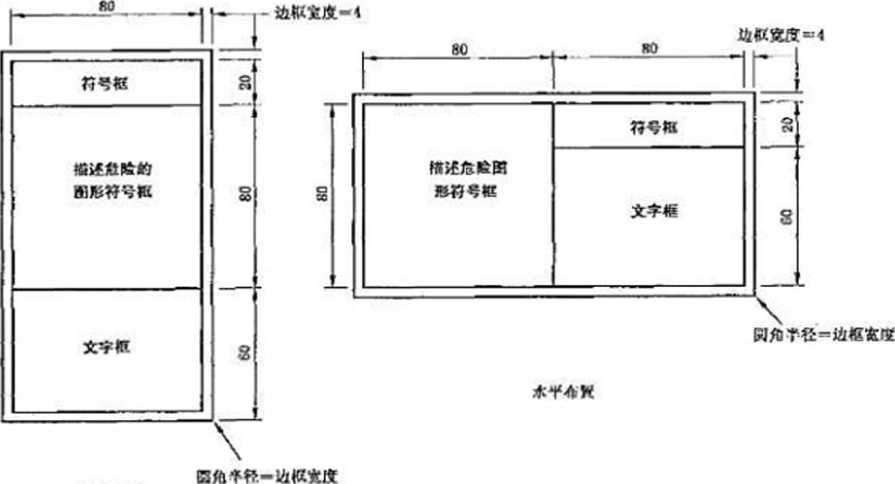

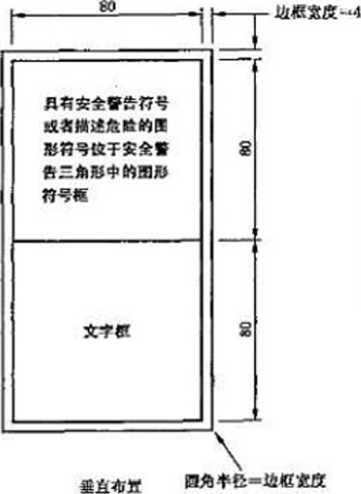

图12推荐尺寸：双框型：图形符号框,文字框
单位为蚤米
室直布愛 Bt角半径=也框竟提

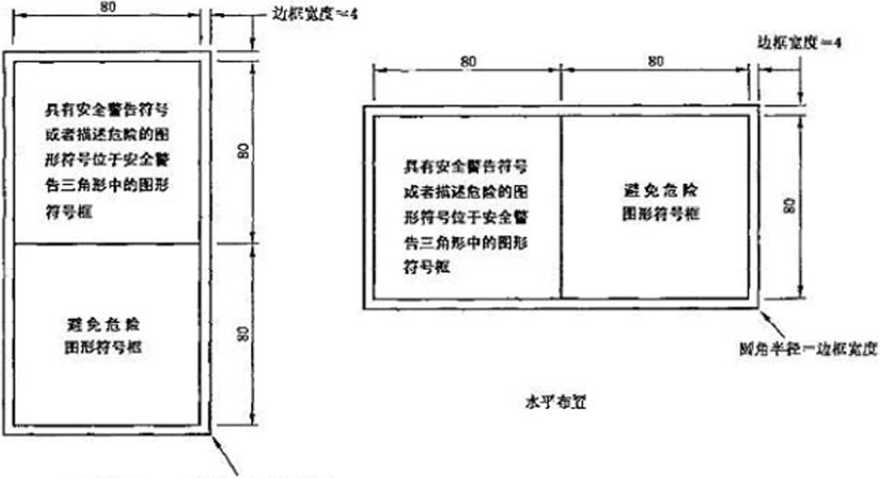

图13推存尺寸：双框型:两个图形符号框
?1描述危险图形符号
附录A提供了用于安全标志的描述危险圈形符号示例.可以从中选择合适的捂述危険的图形符 号,并且可能需要开发出附刼的描述危险图形符号。
12避免危险图形符号
附录B提供了报用于安全标志的避免危险图形符号示例.可以从中选择合适的避免危险图形符 号,并且可能需耍开发出附⅜∏的避免危险图形符号O
13安全标志示例
13.1带文字安全标志示例
适合于危险的筈告词和文字信息取决于各种不定因素的共同作用,其中包括法定先例.本标准未 提供带文字安全标志洋例.带文字安全标志应设计成符合本标准以上各条所述的目的和原则.
13.2无文字安全标志示例
附录C提供了用于许多危险情况下的无文字安全标志示例.
14危险图形符号图形设计的原则及指南
附述了好的危险图形符号的图形设汁原则及指南，同时对人体及其他图形要素的描绘提供 指导.一致性好的视图设计对于淸楚地表达描述危险图形符号及避免危险图形符号的含义非常重要.
附录A
（资料性附录）
描述危睑图形符号
A. 1苑围
本附录提供了用于安全标志的描述危险图形符号示例.可以从中选择合适的图形符号,并且可能 需要开发其他的措述危险图形符号，
A.2化学制品（吸入/燃烧）危险
A. 2.1有毒烟雾或有每气体一室息
A.3电气（电击/熱烧）危险
A. 3. 1电击/触电
A. 3.2电击/触电
IO
A. 4跌落危险
A.4. 1从高处趺落
A.5液体（注入,渗湖!/吸射）危险
A.5.1為压液体——注入人体
Λ.5.2高压喷射一腐蝕肌体
A.6机械——挤压危险
A. 6. 1挤压全身一力来自上方
ʌ. 6.2挤圧手指或手——力来自側面
ʌ. 6.3由起重机平衡重产生的挤压
A.7机械——切断危险
A. 7.1切断手指或手——转于叶片
A.7.2切旣手指成宇一发动机风扇

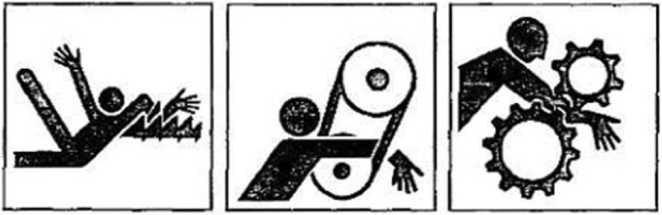

A. 8机械——绞入危险
A.8.1手皆绞入机器内
A.8.2區绞入机籍内
A.8.3手臂绞入一旋转的齿轮
箜
A.8.4手及手臂絞入一链传动或者齿形带传动装置
A. 8.5手及手臂绞入一带传动製置
A. 9机械——啧射或飞出物危险
A. 9.1喚射或飞出物一面部暴露郃分

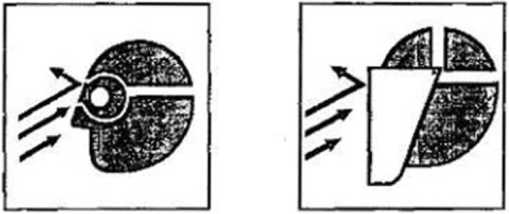

A.9.2呀射或飞出物一焉要保护眼睛
A. 9.3喷射或飞出物一需要保护面部
A. 10碰撞/撞倒（前进或倒车时）危险
A- 10. 1撞倒——流动式起重机前迸或倒车时
A. 11热力（烧伤/触摸）危险
A. 11.1热衷面一烧伤手指或手
A.12热力（燃烧/爆炸）危险
Λ. 12. 1爆炸（例如使用地油时）
附录B
（资料性附录） 避免危险图形符号
B. 1范围
本附录提供了用于安全标志上的避免危险图形符号示例,可从中选用造当的图形符号，并且可能 精耍开发其他的避免危险图形符号・
B.2避免危险图形符号
B.2. 1卸腎架时应远离.
B.2.2进入危险区曲,确保起升油紅锁紫.
B.2.3进入危险区前,安装支掠.
B. 2.4进入危险区前,锁定安全锁.
B. 2.5与起重机保持安全距肉.
B.2.6避开外伸支
B.2.7只能从操作台起动发动机.
B. 2.8只允许坐在乘客座位上并且不能挡住司机视野.
B. 2. 9远离电源线.
B. 2.10只要专件可以活动.严禁仲进挤压区。
B.2. 11从技术手現中査阅正确的挽作布序.
附录C （资料性附录） 无文字安全标志示例
C. 1范围
本附录提供了包含若干神危险的无文字安全标志示例.这些安金标志示例采用近直布置的双框殴 （两个图形符号框,无符号框利文字框对于其他危险可能需要开发另外的安全标志.每个安全标志 的文字说明提供了适用于操作手册中的安全标志的说明性文字的苑例.操作手册中的文字诃以扩充或 者根据对安全标志特殊的使用要求进行修改.
C 2无文字安全标志示例

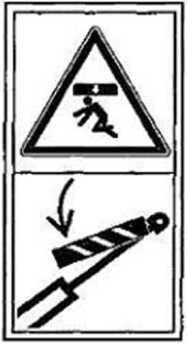

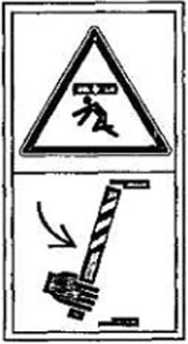

C. 2. 1拆卸臂架时应躲开.
c.2. 2 进入危险区前,确保起升油ftL⅜nK.
C. 2.3进入危险区前,安装支探。
C.2.4进入危険区前，锁定安全锁.
C 2.5与起重机保持安全距离.
C.2.6
避开外伸支战。
C.2.7
进行维护或维修工作前,关闭发动机并且拔下钥匙.
C.2.8远离电源线.
C. 2. 9与処襄面保持距离。
C.2. 10避免液体喷山.操作方法充阅技术手冊.
附录D （资料性附显） 危险图形符号图形设计的原则及指南
D. 1范国
本附录闱述了好的危险图形符号图形设计的原则及指南,同时对人体及其他图形符号元素的描绘 提供了指导.一致性好的视图设计对表达描述危险图形符号及避免危险图形符号的含义非常重要.
D.2设计图形符号指南
甄然毎一个安全标志及其图形符号郡有其独特内容，但可以畏岀儿条好的图形符号设计的通用 指南。
—使Jn形象的图形符号检代抽象的符号.
一 一使用人体或其益个部分的实体图形.当所擒絵的人物与危险没有直接关系而它的存在对完成 图形符号又有必耍时,可以使用轮廊图.
——当展示物体、脸或整个人体时,使用最歸识别的视图（一般为正规或者側視）。
—使用图形符号描绘发生的动作,并且廣示与危险相关的人体图或身体各部分.
—使用简单图形描绘引起危険的起重机部件,采用危险起3&机部件的实体图，除非会对人体讽 别有影响.使用整机或其实体部分的轮麻图以确定危险区域或危险军部件的相对位置.
—应具体描绘危险,尤其当危险的性质或危险发生的位置亦非髭而易见时。只有当概括描绘危 段和危険状况有可能井充分地裏达必要信息时方可采用.
—一必要处可使用箭头表示实际或可能的运动方向.在某些情况下,起重机部件的移动在图形符 号中不明显,她必须补充偌头.透择和使用箭头囲形表示不同类型的运动或空间相对位置关 系,应貝有一致性.如:下落物或飞出物、起重机寒部件运动方向、整机运动方向、压力或作用 力方向及远离危险的安全廊肉.
—在符号会影响禁止行为的讽別或者符勺的意义不十分清楚处,应避免使用禁止符号（斜叉,带 斜杠的図）.
一一不妥使用红色表示血.
D.3人体图
D.3.1描绘基本人体图
人体图在图形符号中常常是主耍组成部分,应当用筒单可信的方式捂绘.从长远利益讲,图形符号 应保持统一・观君的人不需对图形符号仔细研究就可立刻了解图形符砂内容,并能确定人身的哪一芯 分与危险相关或危险发生的方式.此处提供的人体图设计満足了上4貝休要求.由此得出，人体图设 计不应发生扭曲或者说应该用同一比例,D. 3. 5中所述除外.人体图的目的足提IS看到安全标志的人. 防止事故发生，而不是一幅艺术作品»
D.3.2人体图単元格系统
标准的人体图形符号是以统一尺寸的方格或单元格系统为基准.人体全长为12个単元,体宽占 2个洋元，头部直径为1.75个単元.描绘人体的料确单元尺寸见SD.1.手和脚的端部为半圆.
D. 3.3人体图的生动性
利用人体图的转轴点，可以描绘人体的行为或走动.単元比例应保持统一,除非肢体里登引起视覚 场短.当此情况发生时.可通过加长0.5个单元来弥朴.图D.2展示了不同位豈人体图.图形符母中 隹设的人体位性通常由以下儿方面决定：
--危险的性庾I
--危险的方向或药势S
-—与危险相关的运动成位置，
一一危险所少起的损害型式3
与起里机操作相关的运动或位段.

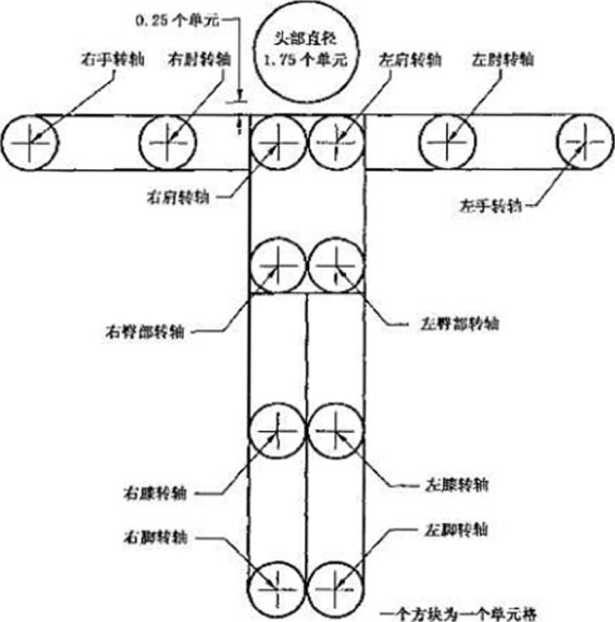

图D. 1人体方格图
|
下＞ |
W 座一 | |
|
©__ |
ɪ |
图D.2描绘人体图
n.3.4人体实体图与粒廊图的比较
人物外形的实体图比轮廓图更能引起观察者对图形符号中可能处于危险状况的人物的注意・然 而,如果图形符号中出现的人体图不止一个,则其中不会受到直接危害的人可藤成轮曝图.例如:碰撞 危险图形符号或乘客跌落危险图形符号中的司机。人体轮廓图用于：
— 只用于表示在危险情况下,不会受到直接伤害的人3
-••・只冇当与实体图结会使用时故图形符号表达符更清楚易俺.
图D. 3所示图形符号即冇人物实体图又有轮廓图.
图D.3使用人物实体图和轮廓图的囲形符号
D3.5静止独立的人体图（正视成后視）
当描绘靜止的人体时,变改动标准的人体图形符号.医疗设备上把表示肥辭病人的IEC符号（符 号埼号为IEC 417,1973中的5391）用作进免危险图形符号中人物图，我示与危险保持安全距松见 D. 8. 6）,而且在某些避免危险图形符号中表示远离危险区的意思（见D. 9. 2）.
图D. 4所示为静止自由站立人体图.
图D.4静止自由站立人体图GE视或后视〉
D.3.6头部侧视图
当头都与危险相关时,使用头部侧视Rh左视或右视.当侧视图中出现人体整体或上半部时,也可 使用头部侧视图以便产生人体整体或上半部处于侧视位覺的效果.图D.5绘岀了使用头部侧视图的 危险图形符号示例。
图D.5使用头部侧视图的图形符号示例
D.4上半身
有关乎骨、手城头部的危险可通过所冇上半身而不是全身视图得到最好的表現.通常情况下,上半 身为侧视并旦头部也为测视图而菲正视图或圆形.上半身侧视图也能有效表达危险运动的方向.如 D.S.2所示,如果手与危险相关或者如果通出手会冇助于视觉表达,应在图上Bi出F・图D.6给出了 上半身危险图形符号示例.
ffi D.6使用上半身的危险形符号示例
D.5手
D. 5. 1手和手指图
手的套杂性和手指可能的多种运动使其成为最难描役的图形符号要素之-•・图D. 7中所示的设 计十分注意形状和形式的简単化以便于识别.在全手掌视图中，各手指并拢。在其他的手的视图中.手 指可以分开.
ffi D.7平掌全视图
D.5.2带手人体图
当手或手骨受到危险时,图中画出手以増加肢体的识别性.手的两种基本位置见图D.8.
—位置A表示大拇指与手臂在同一直线上，
—位置B表示手绕手的转轴点旋转了•一定角度.
位置A拇揩与手的手 图D.8入体图中手的视图
26
位置B绕子的转軸疝旋转的手
图D.8 （续）
位置A与位置H的选择取决于哪一种位置能最好地表达危险状况.为了设计的统一性，即使仅冇 ~只手臂受到危险,两只手骨都应画I：手（当示图中包含两只手肾时）.图D. 9为人体图中画有两只手 的危险图形符号示例.
ffi D.9帯两只手人体图的图形符号示例
D.5.3手侧视图
乎侧视图能用于很好地裏达手的位直情况,使图形符号具有其实感，增加了演染性以及可理辫性. 虽然乎•没按实际蘋山,但是手指位检却能产生立体效果.
手侧視图是人体图中最谁设计的部分.为了视图的统--性，图D. 10给出了用在图形符号中的凡 个手偲视图的设计图例。通过对现有图形符号的修改或者根据宙耍将手指重新定位,彌出手側视图，可 以大大9省时冋.宥些情况翁变满出手指的运动,这吋应选择最雄近理想位賢的手，井仗适当的修改. 注意手指的瞄法.不要画成信形，指尖由0.25个单元的圆弧构成.乎侧视图仅包含拇指及另外三个 手指。
ffi D-IO使用手側视图的图形苻号示例
D.6剧

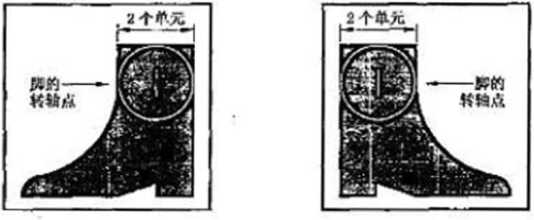

D. 6.1脚的画法
当一个图形符号仪仪描绘小腿部分或者脚时,应使用图D. 11所示的卷或靴子（髀）的标准图.可 使用左视图或右视图.
图D.11脚画法
D.6.2帯脚的人体图
画出整个人体图能最冇效地表込某些与脚成下肢冇关的危险；由于图中加上了脚，増加了肢体各部 位的可识别性.当觀上述图形符号时，应将囲D.】2加到脚的转轴处,并且为了统一起见,不要做任何 改动或歪曲.Ki 0.13给出了带脚人体图的危险图形符号示例.
图D. 12人体图中的防视图
图D. 13展示带脚人体图的图形符号示例
D.7起索机及零部件描绘
D.7.1 一般用轮廓图描绘整个起重机或者起重机的主要部分.采用轮廓图可以避免大块黑色填充区 域,因而有利于将人物从起重机或者起重机上引起危险的部件或设备区分开.尤其是当人与起重机府 得很近时.单个部件”采用轮廓图或者实体图，但要在二者中选择图形清晰易于识别的.一般来说,实 体图让人感到所画的是很重的实体,然而,轮廚图常常可画出更多细节，因而更容易辨別出实际的部件 及危险的特征.较小的实体图或线条较宽的轮廓图可使引起危险的起重机部件或起重机更薩目.
D.7.2 0D.14给出了描述危险图形中使用整个起亚机或起重机主要部件的图形符号示例.≡D.1S 给出了描述危险图形中使用引起危险的单个起重机部件的图形符号示例，没有画出相关起此机的位置.
图D.14显示起重机及引起危险的主要零部件的图形符号示例
ffl D, 15显示引起危险的单个零部件的图形符号示例
D.8箭头
D.8. 1箭头的使用
为了淸楚地表达安全标志的基本信息，图形符号中将使用一些视图要素来表示各种物体、工况及槪 念,其中主芸包括:飞出物或下落物及其运动方向、起更机部件的运动方向、整机运动方向、压力或作用 力方向及远离危险的建议。设计的五狎型式的箭头用于表达图形符号中的上述内容.
D.8.2用箭头表示下落物或飞出物体及其运动方向
一般为白底黑色简久，可以駐宣的、斜的或者弯前的.当表示単一物体或儿个物体时，箭头尼部成 画成实体：当表示断开连续的物休或颗粒时,箭头尾部应画成虚实相何的图形。箭头各部分尺寸见图 D.16.正常情况下,箭头应按下落或飞行物体在给定图形符号中的尺寸比例竺出.图D.17给出了使 用箭头表示下落或飞行物体及其运动方向的危险图形符号示例.
围D. 16表示下落或飞出物体及其运动方向的箭头
图D. 17用価头表示下落或飞出物体及其运动方向的图形符号示例

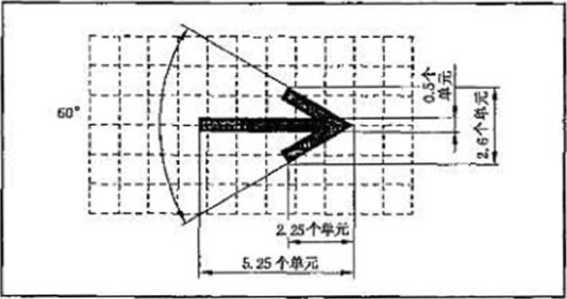

D.8.3表示起重机部件运动方向的箭头

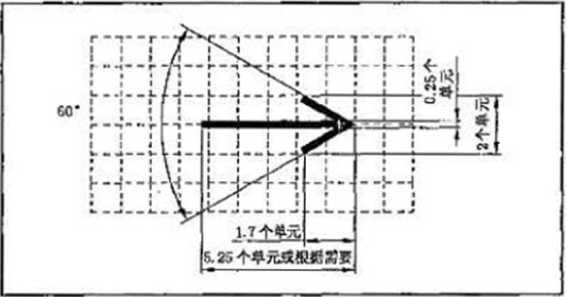

一殷使用白底黑色箭头,该箭头可以越宜的、斜的或者穹曲的.箭头各部分尺寸见图D.18.贝然 对于个别图形符号,箭头尺寸可以做一些变动,但正常情况下,应按图D. 18所示的实际尺寸的100%绘 出.该箭头应符合ISO 4196中规定的运动方向箭头,籥头头部央布为60・.图D.19给由了使用箭头 表示起重机部件运动方向的危险图形符号示例。由于图D. 18和图D. 20所示箭头唯一重要的差别是 线条相对粗细程度，因而两种備头几乎完全相同「可能的话,用图D. 18中的箭头表示起重机部件的运 动方向，图D. 20中的情头表示整机运动方向.
图D. 18衰示起重机部件运动方向的箭头
图D. 19用箭头表示起置机部件运动方向的图形符号

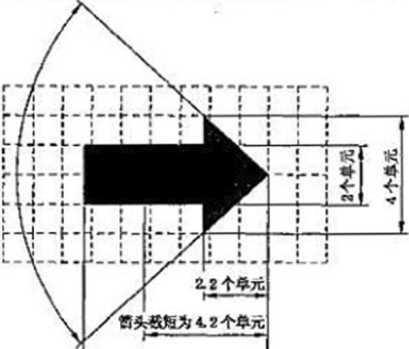

D.8.4表示整机运动方向的箭头
~般使用白底黑色箭头,该箭头可以足直的、斜的或者弯曲的.倚头各部分尺寸见图D.20.虽然 对于个别图形符号,箭头尺寸可以做一些变动,但通當应按fflD. 20所示实际尺寸的100%绘出。该箭 头应符合ISO 4196中規定的运动方向箭头,箭头头部央角为60°.图D. 21给出了使用箭头表示整机 运动方向的危险图形符号示例.由于图D.18和图D. 20所示箭头的唯一阪要的区别就是线条的相对 粗细程度，因而两种箭头几乎完全相同.可能的话,用图D. 18中的带头表示机器部件的运动方向，而 图D.20中的箭头表示凝机這动方向.
图D.2。表示整机运动方向的爺头
图D.21用箭头表示整机运动方向的图形符号示例
D.8.5表示雄加压力或作用力的筍头
一段使用黑底白色箭头表示压力或者作用力.当描绘特殊的作用力或者压力时,也可使用白底黑 色情头.虽然对于个别图形符号，箭头尺寸可以做一些变动，但通常应按图D. 22所示实际尺寸的 100%绘出.该箭头应符合ISO 4196中规定的作用力箭头.箭头头部夹角为84∙.图D. 23始出了使用 压力或作用力節头的危险图形符号示例.
箭知K长为6.2个単元
图D.22睾示施加的压力或作用力的箭头

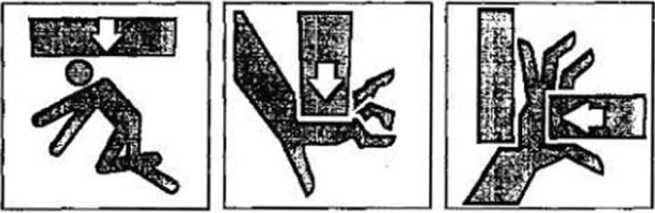

图D.23用箭头表示施加的压力或者作用力的图形符号示例

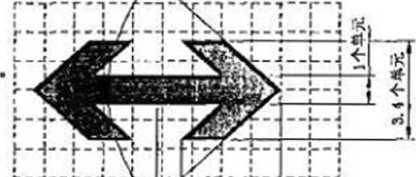

D. 8.6表示与危险保持安全距离的箭头
该箭头一般使用在避免危险图形符号中，X寸于带文字安全标志采用白底黑色箭头,对于无文字安金 标志采用黄底黑色箭头.箭头各部分尺寸见图n. 24.眞然对于个别图形符号来说,箭头尺寸可以做• 甦变动,但通常应按fflD. 24所示实际尺寸的60%绘出.除了将篱个箭头的尾部相接外,诙箭头还应符 合ISO 4196中有关为人指路的公众信忌符*的运动方向箭头的規定.图D. 25给出了用箭头表示与 危险保持安全距离的图形符号示例。
街为左右部分钗但可/
3,37φa 元 —•・' •
4. 18个单元
图D. 24表示与危险保持安全距国的箭头
图D. 25使用箭头表示与危险保持安全距离的图形符号
D.9表达禁止行为或者危险区域的概念
D.9. 1避免危险图形符号常常用来表达某个行为是禁止行为或者某人可能处于特定的危险区域.一 般使用红色X表示危险区域的横息.用红色的X或者0表示禁止行为的概念,一般优先选用红X.这 些图形元素如图D. 26所示.乂和0的尺寸取决于他们所应用的具体图形符号。它们应足纷火以便于 识别，这一点非常重要,但是也应注意不要慈住图形符号的其他匝要部分・
图D.26用来表示禁止行为或危险区域的红X或红0
D.9.2红X用于表示禁止行为或者危险区域：一个红XW位于从事禁止行为或者处于危险区域的人 体上J红X表示所描绘的行为姑禁止行为或者所指出的区域可能是危险区域,且应该避免的反向信息. X的两条斜线相互遂宜并与图形符号边枢线成45°.图D.27给出了用X表示禁止行为或危险区域的 危险图形符号示例.

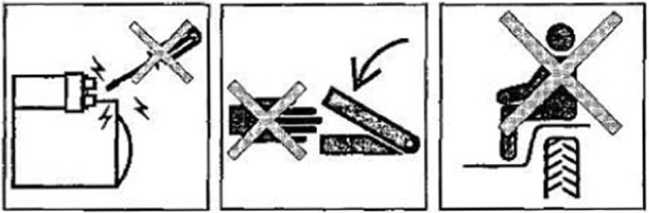

图D.27用红X表示禁止行为或危险区域的图示示例
D.9.3 0帯斜杠的红圆圈用于表示禁止行为的核念,一个红0可横放于描绘禁止行为的图形符号要蜜 上,表示所描绘的行为是禁止行为.斜线从図圏的左上角一宜到右下角；与水平成45.角，但是为了避 免遮住图形符号的重要部分,也可上下调整几度.仅当图形符号的内容很明确时,才可使用0.
参考文献
LI I ISO 3461-1:1988制定图形符号的一般原则 第1部分：设备用图形符号.
L2J ISO 3864:1984安全色与安全标志.
[3] ISO 4196:1984图形符号箭头的使用.
[4] ISO 7000：1989设备的图形符兮索引和一览表.
[5] IEC 417,1973设备用图形符号索引综述和単张活页汇绢.
(IEC 417A： 1974,IEC 417Bt 1975,IEC 417C： 1987,IEC 417D： 1978,JEC 417E： 1980,IEC 417FX 1982,1EC 417Gs 1985,IEC 417H； 1987,IEC 417J： 1990,1EC 417Ki 1991JEC 417L： 1993,IEC 4I7M： 1994)
