CB/T 3601—93

舷梯装置安装及效用试验质量要求

1993—11—08发布

中国船舶工业总公司  发布

1主题内容与适用范围

本标准规定了翻转式与平移式舷梯装置安装和效用试验的质量要求. 本标准适用于船舶舷梯装置的妄装和试验.

2安装前准备

• 2. 1船上安装的舷梯必须具有制造厂合格证书和船级社证书.

• 2. 2吊索和牵引索的钢丝绳必须有船级社证书.

3翻转式舷梯装置安装要求

• 3. 1上平台的安装

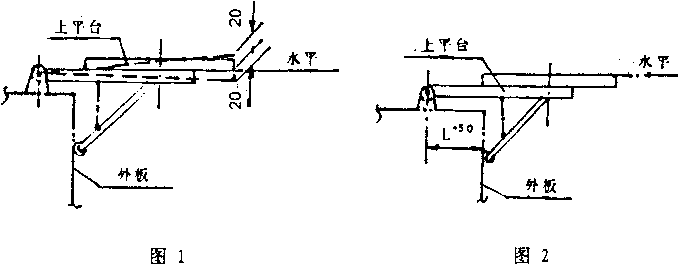

3.1.1上平台安装时应保持水平，安装偏差为±20mm,见图1.

3.1.2上平台转轴中心距舷侧的距离偏差为+ 5mm,见图2.

3.2栏杆扶手的安装

• 3. 2.1栏杆扶手安装时应平直，活动栏杆收放应灵活，竖起后应能牢固地与梯架连成一体.

• 3. 2.2中间栏杆索从下平台贯穿至上平台后，缆索两端应拉紧，并牢固地固定在舷墙的眼环上.

3.3翻梯装置的安装

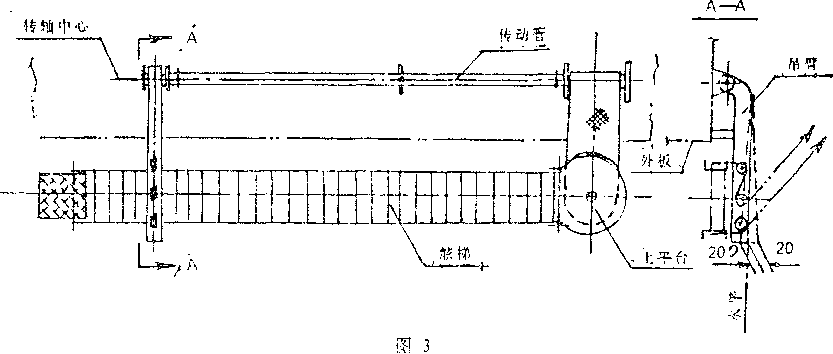

3. 3.1翻梯装置中的吊臂安装应保持水平，安装偏差为±20∏un,见图3.

• 3. 3.2翻梯转轴中心与上平台转轴中心应保持在同一轴线上，吊臂上的滑轮中心应对准梯架上的滑轮中 心，保证舷梯翻转灵活.

• 3. 3.3传动轴及传动管安装后不准有扭曲、歪斜等缺陷.上平台与吊臂之间的连接应牢固，不允许有任. 何松动.

中国船舶工业总公司1993 — 11一08批准                             1994 一 05-01实施

3.4翻转式舷梯紧固装置的安装

3.4.1舷梯翻起后，托架的木垫要紧贴梯架，以防舷梯存放时变形，托架的安装位置应能使舷梯自动倒 出.

• 3. 4. 2液梯翻起后紧固钩的螺母耍拧紧，以确保舷梯紧固的可靠性和安全性.

J平移式舷•梯装置安装要求

• 4. 1轨道的安装

• 4. t 1平移轨道的安装与船体纵中心线垂直，垂直度偏差不超过⅛wι.轨道内侧之间尺寸偏差和两轨道 髙度偏差均不超过Smm,

• 4. 1. 2滚轮在轨道内应滚动灵活，不允许有任何卡住现象.

4.2上平台与吊架的安装

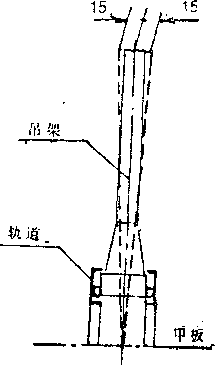

4.2.1上平台与吊架安装后应保持垂直，不允许有歪斜，安装偏差为±l⅛ιn∖见图4.

图4

• 4. 2.2上平台与吊架轨道内的限位块应定位准确，焊接牢固,

• 4. 2.3甲板上的导向轮必须实地拉线确定准确位置和斜度.

4.3平移式舷梯紧固装置的安装

舷梯平移至舷内存放处后，要使舷梯能紧贴在支架的木垫上.并将绑扎索扎紧，以防舷梯损坏或变 形.

14舷梯纹车与吊索的安装

4.4.1舷怫绞车滚筒的中心，安装时必须对推敲梯的吊索，以保证钢索在滚筒上排列整齐，防止钢索损 坏。

• 4. 4. 2绞车应安装在水平（或垂直）的基座上，与基座间的连接必须牢固。

4. 4.3绞车应配置联锁开关，以便自动切断电源或气源.

4. 4. 4绞车上钢丝绳最后最少保留5圈（翻转式、平移式相同）.

• 4. 4.5平移式装置的牵引索在绞车滚筒上缠绕3圈.

4.4.6绞车安装时应注意操作手柄回转范围内无障碍，并能观察到舷外舷梯收放状况.

4,5润滑

安装后的滑轮及滚轮油嘴内必须注满润滑脂.

4.6焊接

各部件的焊接必须严格按照图样要求的焊角尺寸进行焊接.部件四周必须全部封住，不允许有漏焊、 焊穿等缺陷.

5舷梯装置的效用试验

• 5. 1试验前检查

检查舷梯装置安装的完整性以及有关连接构件的安装和焊接质量。

5.2翻转式舷梯装置的效用试验

5. 2. 1强度试验

试验时，将舷梯放至最大使用角度兵。（或）下平台呈水平位置，在每一个踏板上施加735N的负荷 （压载铁）.上平台和下平台分别施加4000N和147ON的负荷，持⅛15min后卸去负荷，检查舷梯的各旋转部 分是否灵活，不得有卡住现象，上平台及各零件不得有损坏的迹象和永久变形。强度试验的同时检验絞车 刹车的可靠性.如果发现卡住或变形应消除后重做试验.

征得验船师的同意后，可以将舷梯放置水平状态逬行压重试验.

在进行强度试验的过程中不允许有升降舷梯的操作，以免发生危险.

5. 2.2收放（升降）试验

舷梯装置的收放试验应在无负荷的情况下进行.

试验时将舷梯提升至水平位置，然后再放下至最大使用角度，连续起落三次，以检查舷梯起落的灵活 性和绞车制动的可靠性。

5. 2. 3翻转试验

试验时将固紧舷梯的紧固钩拧开，启动绞车使舷梯自动翻倒至水平位置.然后再将舷梯收回到原来固 定的位置上，往返三次，以检査翻转装置转动的灵活性和可靠性.

舷梯翻起固定后，舷梯的任何部份不得超岀舷外.

5.3平移式舷梯装置的效用试验

5. 3. 1平移式舷梯装置的强度试验按5. 2. 1.

5. 3. 2平移式舷梯装置的收放（升降）试验按5. 2. 2.

5. 3. 3平移试验

试验时将舷梯吊至舷外呈水平位置，然后开启甲板上的绞车,把舷外的舷梯拉进到舷内固定的位置上后,

3

再将舷梯拉出至舷外，往返三次，以检查舷梯平移时的灵活性和可靠性.

5.4艇梯绞车的测试

绞车测试应与5.2.1、5.2.2和5. 2. 3同时进行，试验时测量并记录绞车电机转速、电流、绝缘电阻 （油压或空气压力）以及舷梯升降时间.热态绝缘电阻不低于1MΩ.

试验纹车联锁开关时，将手摇把手插入绞车内，电源或气源应自动切断，此时摇动把手能使舷梯顺利 收放.

5.5舷梯兼作引水员辅助梯的试验

舷梯兼作引水员辅助梯时，应作舷梯与引水员梯的配合使用试验，以检查整个系统使用的可靠性.

6检验规则

6. 1每部舷梯装置均需按5. 2或5. 3项的要求进行检验.

6.2每部艘梯装置的检验均需有设计部门、技术检验部门、船检部门参加.

附加说明：

本标准由中国船舶工业总公司提出.

本标准由中国船舶工业总公司六。三所归口.

本标准由大连船舶设计研究所负责起草.

本标准主要起草人：贾昌振、蔡卫玄.
