1总则

2 术语、符号

2.1术语

2.2符号

3杆件、连墙件与连接件

3,1材质性能

• 3.2 规格

3.3设计指标

4 荷载

4.1荷载分类与组合

4.2作业层施工荷載

• 4.3 风荷栽

5设计计算

5.1 基本规定

5.2杆件设汁计算

6构造与搭设

6.1构造与搭设的基本要求

6-2外脚手架的构造与捂设

6.3満堂脚F架的构造与捂设

6.4烟囱、水塔架的构造与搭设

6.5斜道的构造与搭设

7脚手架拆除

8安全管理

附录A 常用脚手板的规格种类

附录B木脚手架计算常用材料、匚其重M

本规范用词说明............

附：条文说明

1总 则

ι.o. i为贯彻执行国家“安全第一，预防为主，综合治理H的 安全生产方针，晡保施工人员在木脚手架施工过程中的安全，制 定本规范。

1.0.2本规范适用于工业与民用建筑一般多层房屋和构筑物施 匸用落地式的単、双排木脚手架的设计、施工、拆除和管理.

l∙0∙3当选材、材质和构造符合本规范的规定时•脚手架搭设 高度应符合下列规定：

I単排架不得超过20m;

2双排架不得超过25rn_l当需超过25m时，应按本规范第 5章进行设计计算确定，但増高后的总高度不得超过Mm₀ L0.4木脚手架的材料选用・应因地制TL就地取材，合理 使用•

1-0.5木脚F架施T.前，应按规定编制施r紺织设计或专项施 工方案，

L0.6木脚手架的设汁、施工、拆除与管理.除应符合本规范 的规定外，尚应符合国家现行有关标准的规定。

2术语、符号

2.1术 语

2« 1* 1 单排脚手架 SingIe rank SCaffOId

只冇一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

2. L 2 双排脚手架 double Pole SCaffOleI

由内外两排立杆和水平杆等构成的脚戸架。

2∙ 1. 3 外脚手架 OUter SCaffOld

设置在房屋或构筑物外围的施工脚手架“

2∙ I. 4 满堂脚手•架 multi rank SCaffold

由多排立杆构成的脚手架。

• 2.1. 5 烟囱架 Chimney SCaffOId

沿畑囱周圈外围所措设的特殊脚手架0

2. 1. 6 水塔架 CiStern SCaffOId

沿水塔周圈外围所措设的特殊脚手架’

2. L 7 結构脚手架 ∞nstruction SCaffOld

用于砌筑和结构工程施工作业的脚『架.

2, 1. 8 装修脚手架 decoration SCaffOICl

用于装修匸程施1：作业的脚手架。

2・ L 9 斜道 inclined Path

供施匸作业人员上卜脚手架或运料用的坡道,一般附置于脚 手架旁，也称马道、通道。

• 2.1. IO 立杆 VertiCaI Staff

脚手架中垂白于水平面的啜向杆件。

2∙ 1∙ 11 外立杆 OUter VertiCaI Staff

双排脚手架中离开墙体一側的立杆,或单排架立杆。

2∙ L 12 内 /杆 inner VertiCal Staff

双排脚手架中贴近墙体一侧的立杆∙

• 2.1. 13 水平杆 level Staff 脚手架中的水平杆件•

2. L 14 纵向水平杆 IengthWay5 IeVel StaH

沿脚手架纵向设置的水平杆。

2. L 15 横向水平杆 horizontal ICVeI Staff 沿脚手架横向设置的水平杆。

2. L 16 斜杆 inclined Staff

与脚手架立杆或水平杆斜交的杆件，

2. L 17 斜拉杆 inclined IUgged Staff

承受拉力作用的斜杆『

2. L 18卽刀撑 SCiSSOriI SUPPOrt

在脚手架外侧面成对设置的交叉斜杆目

2∙ L 19 抛撑 CaSt support

与脚手架外侧⅛f斜交的杆件.

2, L 20 扫地杆 ground Staff

貼近地面，连接立杆根部的水平杆。

• 2.1. 21 纵向扫地杆 IenRthWayS ground Staff

沿脚手架纵向设代的扫地杆』

2. L 22 横向扫地杆 horizontal ground SIaff

沿脚手架横向设置的扫地杆0

2» L 23 连墙件 connected ComPanent 连接脚手架与建筑物的构件。

2. L 24 垫板 UnderIay board

设于杆底之下的支承板，

2. L 25 垫木 Imderlay SqUarc^t timber

设于杆底之下的支垫方木，

2* L 26 步距 SteP distance

上下纵向水平杆之间的轴线距离，

2. I_f 27 立杆纵距 IengthWayS distance Of VertiCal Staff

脚手架相邻立杆之间的纵向轴线距离.也称立杆胯度。

• 2.1. 28  吏杆横距 horizontal distance Of VertiCaI Staff

脚手架相邻立杆之间的横向间距，单排脚手架为立杆轴线至 墙面的距离F双排脚手架为内外两立杆轴线间的距离

• 2. 1.29 脚手架高度 height of SCaffOld

n立杆底座下皮至架顶栏杆上皮之冋的垂直距离“

2. L 30 脚手架长度 Iength Of SCaffOld

脚手架纵向两端立杆外皮之间的水平距离。

2. L 31 脚手架宽度 Width Of SCaffOId

双排脚手架横向两侧寸杆外皮之间的水平距髙，单排脚手架 为外立杆外皮至墙面的水平距离，

2. L 32 连墙件竖距 PiUmb distance Of COnrK cted COmPOnent

上下相邻连墙件之间的垂直距离。

2. 1.33 连墙件横距 horizor∏al distanetʌ Of COnneCtCd component

左右相邻连墙件之间的水平距离,，

2.1.34 作业层 WOrking Iayer

上人作业的脚手架铺板层。

2. L 35 节点 node

脚手架杆件的交汇点.

2. L 36 永久荷载 PerPetUity IOad

脚手架构架、脚手板、防护设施等的自重。

• 2.1. 37 施工荷载 COnStrUCtiOn IOad

作业层架面上人员，器具和材料的SRtt_o

2. 1. 38 脚手眼 SCaffOld CaVity

单排脚手架在墙体上面留置搁放横向水平杆的洞眼。

2.1.39 开口形脚手架 OPeningS type SCaffOlCl

沿建筑周边非交圈设置的脚手架。

2.2.1荷载和荷栽效应

g——杆件自取均布线荷载设计值，

U —永久荷载标准偵，

N  轴向压力设计值，

N_C——连墙件轴向压力设计偵&

NW —风荷载产生的连墙件轴向圧力设计值；

M  连墙件约束脚手架平面外变形所产生的轴向IR力设

计值i

M——容矩设计值*

M_W ——风荷载设计值产生的弯矩&

q——杆件自重和叮变荷载的均布线荷载设计的

Q——施工荷载标准值：

K——结构构件抗力的设计偵；

S——荷载效应组合的设计值;

W 挠度S

S_k——风荷载标准值；

WQ --基本风压值#

2.2.2材料性能和抗力

E——木材弹性模帳；

J_m——木材抗舎强度设计偵，

Λ  木材顺纹抗压及承压强度设计值;

£  木材顺纹抗拉强度设计tfΩ

3]——容许挠度。

2.2.3儿何参数

Λ--毛載面面积3

Λ_n 一一挡风面积：

AW 迎风面积，

T  带怂背梁的恐出长度；

3杆件、连墙件与连接件

3∙ 1材质性能

3∙1∙1杆件,连墙件应符合下列规定：

1立杆、斜撑、剪刀撑、抛撑应选用剥皮杉木或落叶松口 其材质性能应符合现行国家标准《木结构设计规范》50005 中规定的承重结构原木QL材质等级的质量标准♦

2纵向水平杆及连埼件应选用剝皮杉木或落叶松。横向水 平杆应选用剥皮杉木或落叶松.其材质性能均应符合现行国家标 准《木结构设计规范》（出50005中规定的承慎结构原木IL材质 等级的质量标准。

X L 2脚F板应选用杉木、落叶松板材、竹材、钢木混合材和 冲压薄壁型钢等,其材质性能应分别符合国家现行相关标准的 规定。

• 3. L 3连接用的绑扎材料必须选用X号镀锌钢丝或回火钢丝, 且不得有锈蚀斑痕；用过的钢丝严禁重夏使用◎

3.2规 格

3. 2.1受力杆件的規格应符合下列规定：

1立杆的梢径不应小于70mm,大头肖径不应大于 180mm∙长度不宜小于6m#

2纵向水平杆所采用的杉杆相径不应小于80mm_t红松、 落叶松梢径不应小于70mm； K度不宜小于6m_o

3 横向水平杆的梢径不得小于80mm, K度宜为2.1 〜2. 3m_β

X 2.2常用脚K板的规格形式应符合本规范附衆A的规定∙ Jt 强度和变形可不计算。

3∙3设计指标

3.3.ɪ木脚F架结构采用的木材设计指标应符合下列规定：

1木材或树种的强度等级应按表3∙3,1 ɪ和表33 I 2釆 用,并应按其特点分别使用，各树种木材七要:性能应符合现行国 家标准《木结构设计规范》GB 50005中的冇关规定。

*X3. M针叶树种木材适用的强度等级

2在正常情况下,木材的强度设计值及弹性模量,应按表

• 3. 3. 1-3 采用.

3木材的强度设计值和弾性模枯应符合& 3. 3. 1-3的规定, 尚应按下列规定进行调整，

D当采用原木时・若验算部位未经切削,其顺纹抗压, 抗弯强度设计偵和弾性模h印J提A 15%；

2） 当构件矩形截而的短边尺寸不小于15Onlm时.其强 度设计值可提髙10⅜;

3） 当釆用湿材时.各种木材的横纹承圧强度设计值和

弹性模低以及落叶松木材的抗弯强度设计值宜降

低 10%B

表3, 3.卜2阔叶树种木材适用的强度等级

S3. 3.1-3木材的强度设计值和弹性模量（N∕mπ√）

注，H样木构件端部（如接头处）的拉丿J螺栓垫板时.木材横纹承压强度设计值

应按^MWfflJΛ⅛和齿ar —松的敬（ft采用.

4不同使用条件F木材强度设计值人I弹性模撤的调整系数

应符合表3・3.1-4的规定。

表3・3.】-4不同使用条件下木材强度设计値

和弹性模量的调整系散

注r 1与仅府水久荷机或永久荷载产生的内力題过全部荷级所产4内力的80%

时,应琳独以永久荷載逬行臓算&

2吁若「条件M时出现时.表列各系数应達乗.

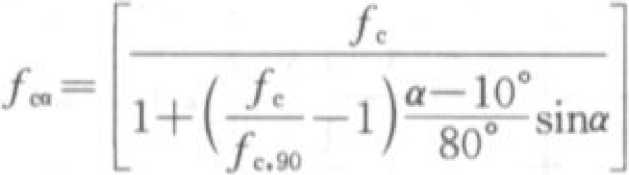

3.3.2木材斜纹承压的强度设计值，可按下列公式确定: 当QVl0。时

‰ = Zc

式中 A •木材斜纹承压的强度设计值(N/mn?)；

Λ——木材顺纹抗压及承压强度设计值：

ɑ——作用力方向与木纹方向的夹角(^G)_S

3-3.3常用绑扎钢總抗拉强度设计值应符合表3. 3.3的规定。

*3-3.3常用绑扎钢丝抗技强度设计值

4荷 载

4.1荷载分类与组合

4.1. 1施工常用工払 材料及杆件等的按本规范附录B 的规定选用。

4,1.2水久荷载应包括下列内容：

1脚手架各杆件自飛$

2绑扎钢丝自虞；

3脚手板、栏杆、踢脚板、安全网等fl Ko

• 4. L 3可变荷载应包括下列内容：

I施工荷载：

堆砖重，

作业人员取$

j⅛输小车、•匸具及其他材料瓶。

2风荷裁。

4,1.4荷载组合应符合下列规定：

1对于承载能力极限状态,应按荷载效应的基本組合进行

荷载（效应）组合，并应采用下列设计表达式进行设Ib

∕₀S ≤ R               （农 1.4-1）

式中 /o——结构取要性系数，按。.9釆用，

S——荷载效应组合的设计值，

R   结构构件抗力的设计偵，应按本规范& 3.3.1-3、

表3. 3.3及第3. 3. 2条中的规定确定。

1）对于基本组合•荷载效应组合的设计值S应从F列 组合值中取最不利值确定：

由可变荷载效应控制的组合:

S ≡= ZLiCJK + XQiQIk              （4∙ I. 4。2）

S = X_(IGK +0∙ 9、r_QrQ_tK         (4< 1. 4-3)

f*∣

式中 X,— 永久荷载的分项系数,应按本规范第4・1,5条 釆用；

Zq—第i个可变荷载的分项系数,其中为)为可变荷载

Ql的分项系数，应按本规范第4.1,5条采用；

(⅛ —按永久荷载计算的荷载效应标准值；

QK  按可变荷载计算的荷载效应标椎值.其中QK为

诸可变荷载效应中起控制作用者。

由永久荷载效应控制的组合：

抑

S = XgGk +〉/qt0c∣Q∕K         (4. 1* 4-1)

I = I

式中如 可变荷载Q,的组合系数,共中施匚荷载的组含系 数应按0. 7采用。

2)基本组合中的设计值仅适用F荷载与荷载效应为线 性的情况：

当对QlK无法明显判断时.分别计算各可变荷

载效应,选其屮最不利的荷载效应为计算依据；

、，号虑以竖向的水久荷载效应控制的组合时.

参与组合的可变荷裁仅限于噬向荷载.

2对正常使用极限状态，应采用荷栽标准祖合，并应按F 式进行设计*

S≤C               (4. 1.4-5)

式屮f^,  结构或结构构(1:达到正常使川要求规定的変形限

值，应符合本规范第5. L 11条的规定.

对标椎紐合的荷载效应组合设计值S应按下式采用:

S = GK +Q∣κ + ∑ 化QfK       (4.】, 4-6)

g 2

4.L5基本组合的荷载分项系数，应按下列规定釆用：

I永久荷载的分项系数当其效应对结构不利时,对由可变 荷载效应控制的组合应取L 2,对由永久荷载效应控制的组含应 取L 35； ^qJt效应对结构仃利时，应取∣∙Q∙但.对i∣T∙结构的倾 胡、滑移或漂浮深算时，应取。・九

2可变荷载的分项系数・一般情况F应取I-4₀

4.2作业层施工荷载

4. 2. I作业层施匸荷载的标准值;结构脚K架应为3. OkNZm², 装修脚手架应为2.OkN/nʌ

4. 2. 2当双排结构脚F架宽度不大于l∙2m时,在作业层上, 沿纵向氏】∙5m的范围内同时作用的荷载达到下列限值时，应视 为施工荷载巳达3∙0kN∕m-

I堆砖时•普通J土砖单行侧摆不超过3层或放件装有不 超过O_t Ima砂浆的灰槽t

2运料小车装怦通黏土砖不剧过72块或不超过O. ImL的 砂浆&

3作业人员不超过3人。

4. 2.3当双排装修脚「架宽度不大F l∙2m时，企作业层1. 沿纵向长IMm范围内同时作用的荷内达到下列限值时,应视为 施工荷載已达2. 0kN∕m²₁

1堆放装饰材料或放置灰槽的堆载垂技不超过IMkN;

2运料小车:运版ht不超过O. Im³;

3作业人员不超过3人。

• 4. 2. 4在:两纵向E杆间的同一跨度内.结构架沿竖直方向同时 作业不得超过I层,装修架沿竖立方向同时作业不得超过2层。

4∙3风荷载

4.3.1作用在脚手架上的水平风荷载标准架应按F式计算:

U∖ = μ^μ_iW()                   (4* 3・ 1)

式中 W_k   水平风荷载标椎值(kN∕m²),进行荷载组合时,

其组合系数(讥)按0,6采用，

N——风荷载体掣系数；

μ_t   风压高度变化系数.

XtYl    基本风压(kN∕m² )_o

4.3.2风荷载体型系数 S)应按表4.3. 2取值。

« 4. J_t 2脚手架风荷载体型系數区

注，1 y 为脚「架按柏架结构形式确定的风荷栽体型系数.应按国家标鹿《壮 |1

筑结构荷载規他)GB 50009 2001中的& 7, 3.I中第32項和第36 (b) 项的規定计算I

2按脚F架各类仙闭状况确定的挡风系IH 貝費爛*苫   ；

3各种封闭情况包括全财闭,学财闭和扃部封闭.脚F架外侧用密Il式安全 骨封闭时，按全Wfflirn_{fl                              i}

4.3.3风压高度变化系数(μ,)应符合现行国家标准《建筑结 构荷载规范＞ GB 50009中的规定。

4∙3∙4基本KJE (W_U)应按国家标准《建筑结构荷载规范》 GB 50009 2001附录D的附表EH中抑=10年的规定采用,但 不得小于0∙2kN∕m∖当预报风力超过计算基本风压(叫)值时. 应提前对脚乒架进行加固。                 _I

5设计计算

5÷1基本规定

• 5. L I当进行脚手架设计时,其架体必须符合空间几何不可变 体系的稳定结构,且应传力明确,有足够的作业面.安金舒适, 搭拆方便『

5. 1.2当脚手架不符合本规范第6章:的措设构造规定时,必须 按本撤规定逬行设计计算#

S. 1・3本规范采用以概率理论为基础的极限状态设计方法,采 用分项系数的设计羨达式进行计算.

5.1.4当按庶载能力极限状态进行设计时,应考虑荷載效成的 基本组合，荷载值应采用设计值F当按正常使用极限状态进行设 计时•应只考虑荷载效应的标准组合.荷载值应采用标准值.

S-LS脚K架设汁应包括下列内容：

I设计计算书（包括脚手板、横向水平杆、纵向水平杆■ 绑扎钢丝、立杆，连墙件,立杆基础X

2施工图（平面、立而、剖面及节点大样X

3连墙件设置及其构造、作业层构造、堆础构造、排水方 法、材料规格、措设和拆除程岸等；

4安装、拆除的技术措施■

5*1.6各构件的强度设计值及弾性模站应按本规范第3.3杓的 规定采用，

S∙l∙7当戏排脚手架搭设高度大于20m时,应将各荷载和风荷 載共同作用,进行荷载组合设计。

5.l∙ 8 gF底部的地果必须有保证脚F架稳定的足够的承载丿J • 地表而应设有排水措施，

5. LM原木杆件沿其长度的直径变化率可按9mm∕m计算。验 算挠度和立杆稳定性时,可采用杆件的跨中度知验算抗弯强度 时,应采用最大弯矩处相应的截面与抵抗矩_O

5∙ L 10纵向水平杆所承受的荷载应为横向水平杆支座传来的集 中荷SL

S.LH 验算脚『架立杆稳定性必须符合下列规定：

I必须验算底部立杆及在连墙件的水平、竖向间距最大处 的立杆等部位。

2双排架的计算K度（HQ应取相邻两连墙件之间的啜向 距离（Λ_w）的0.9倍；单排架的计算长度（儿）应取相邻两连墙 件之冋的竖向距离（Λ_w）的LO倍.

5, L 12脚手板及纵、横向水平杆,应按最不利荷载布置求其jft 大内力.并验算掩度。

S. L 13受压立杆的计算检细比不得大于】50。

5- 1.14受行构件的挠挨控制偵不得超过衣5.1・】4的规定Q

R 5H.U构件挠度控制值

5.2杆件设计计算

5.2.1脚乒板、横向水平杆应按受弯构件计算,并应符合下列 规定：

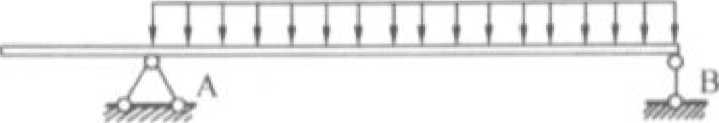

1脚手板计算简图可按下列规定采用,

1） 当立.杆纵距为1500mm、横向水平杆间距为75Omm 时.计算简图可采用图5.2.1%

2） 当也杆纵距为2000mm、横向水平杆冋距⅛ IOoomm

时,计算简图可采用图5, 2.1-2.

m 5. 2. 1-1脚F板计算筒图（一）

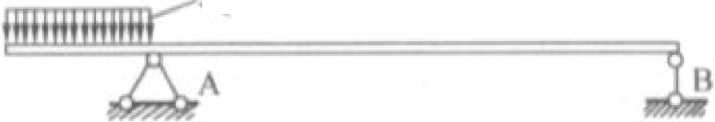

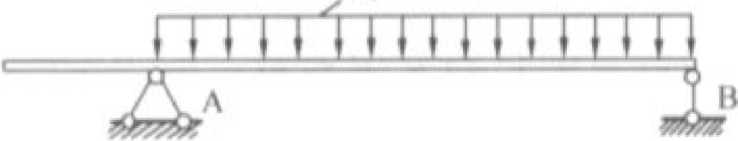

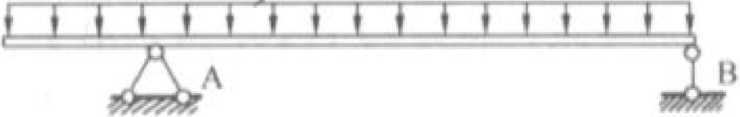

7脚「板和地料的均布级荷虢阳Hfb

A横向水平 杆阊距

图5.2.12脚F板计算简图（二） q WTte和堆料的均布线荷伐役iIffiI Z_I横网水平杆同距

2横向水平杆计算简图可按F列规定釆用，

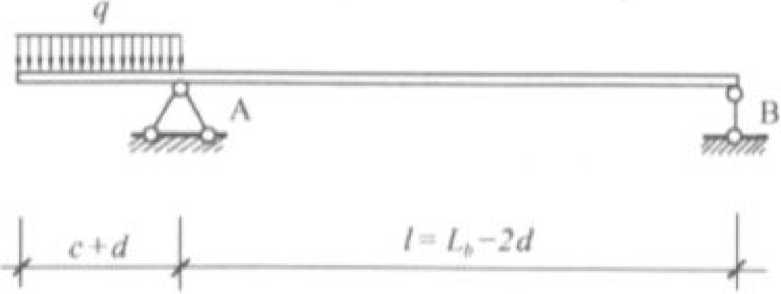

1） 单排脚手架横向水平杆计算简图可采用图5.2∙ l-3₀

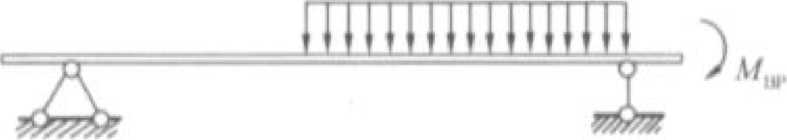

2） 双排脚F架横向水平杆计算简图可简化为图5. 2. 1

• 4, 图5. 2. 1-5_β其中图5.2.1-4为求跨中弯矩，图

• 5. 2. 1-5为求A支座弯矩■

3抗弯强度应按F式计算：

=华≤ /m            （5. 2. 1-1 ）

式中 4——木材受弯应力设计值（N∕mnr）,

M_nlftM -  受弯杆件最大弯矩设计值（N ∙ mm）*

W_n 受驾构件最大弯矩相应处的净截而抵抗矩 （mmⁱ） ♦可按本规范表5.2. 4査取J

fm 木材抗/强度设计值（N/mmf 应按本規范表

3,3. 1-3 采用.

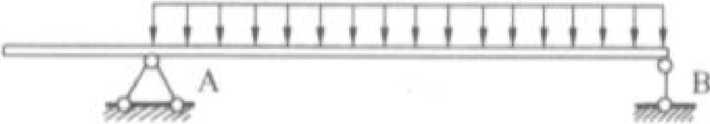

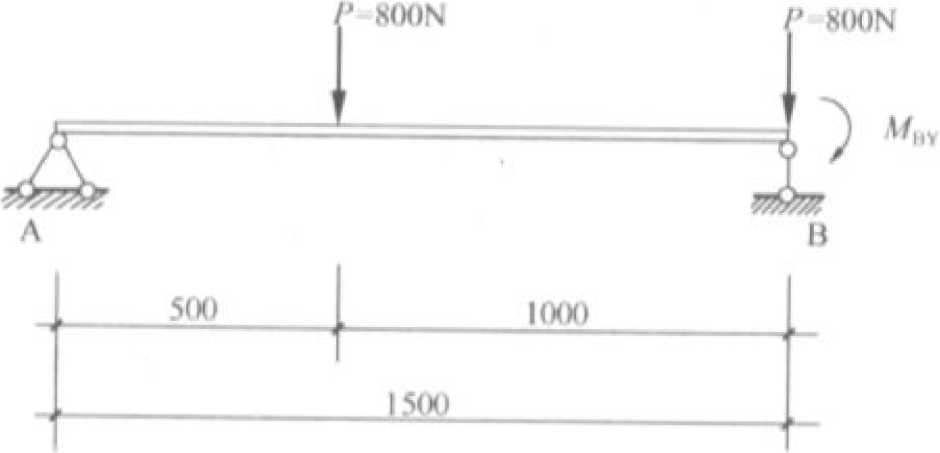

图5.2. 1-3単排架横向水平杆计算简图

q脚F板,横旳水平杆的r∣∕和施「荷收等的均布线荷

载设IKftt Lb Ml横IflJ d \7杆半径LjF里边纵向

水平杆半径之«1 Z-横向水平杆的计算崎X

</

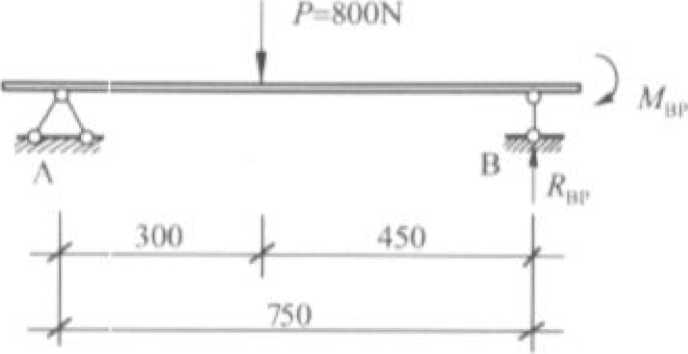

I L 2d

图5. 2. I A双排架横向水中杆计算简图(-) q脚F板、横向水平杆的flit和施I柚载等的均 布线荷β设H ffi，井按最不利位置布置求収最大 内Λι U 立杆tt%ι C-横向水平杆里端用里,排 立样的中心距凯d览杆半传和纵向水平杆半径 之和，横向水平杆的计算跨度

图5. 2. 1-5双排架横向水平杆计算筒图(二)

4挠度应按卜Lt收算:

V = 'W— W [口]            (5. 2. 1-2)

384M

式中 E 木材弾性模依,按本规范表3∙3∙1∙3査取；

/ 所计算木构件的慣性矩(mn√)∙按本规范表

5. 2.4査取*

[“] 容许挠度值,按本规他去5∙ 1. 14采用。

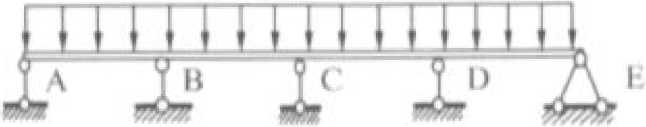

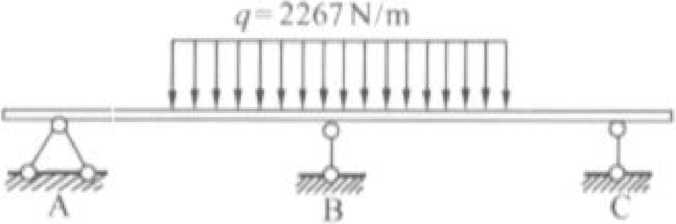

S- 2.2纵向水平杆应按：跨连续梁计算・并应符合下列规定I

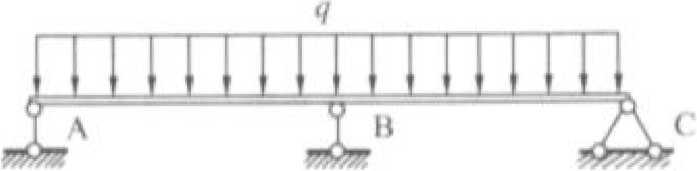

1计算简图可采用图5. 2.2.

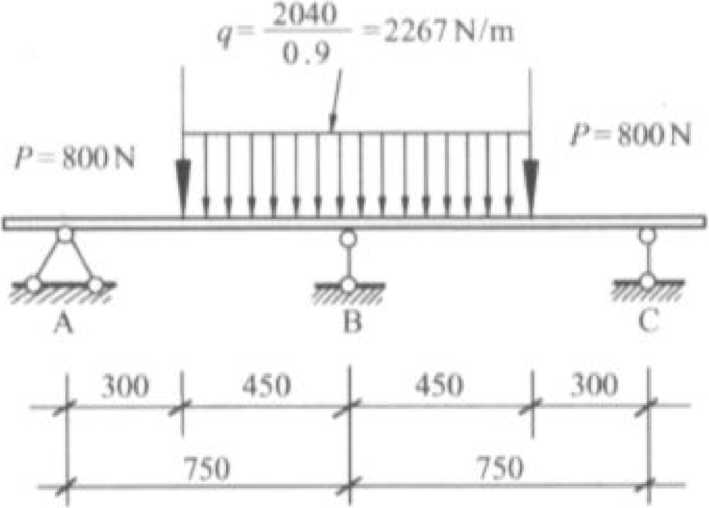

图5.2.2纵向水平杵计算筒图

X纵向水平杆自Ii均布线荷統设什血h横向水平杆的中 心距加∕→ 。杆纵跑，R∙ 横向水平H扉墙端的史座反h 传给纵向水YH的堡中荷顧魅纵向水平杆的支障反力

2当号虑风荷载作用时,纵向水平杆为双向受弯构件,应 按下列公式验算：

1)抗弯强度验算

扁=--07--- W Jm

W n

式中 M、MW  对构件截面 > 轴及水平风荷载对ɪ轴的弯矩

设计值(N ∙ mm)°

2)挠度验算

W =VI4 ÷ vj ≤ [u]          (5・ 2, 2-2)

式中 q、V_y  按荷载短期效应组合计算的沿构件截血.T轴和

Jy轴方向的挠度(mm)；

E——受宵构件的容许挠度值(mm),应按本规范& 5. L 14采用。

5∙ 2. 3廿点绑扎钢幺Z抗拉报度应符合下式要求:

PS ≤ nP                (5.2.3)

式中PS "点钢丝抗拉报度设计值(kN)；

«—绑札钢總的根数；

P  单根绑扎钢丝抗拉强度设计偵(kN)∙按本规范表

3.3.3釆用。

5.2∙4也杆计算应符合下列规定：

I全封闭脚手架立杆计算简图可采用图5.2・L

2立杆的穏定性应按卜•列公式脸算：

1)当不组合风荷载时：         N

≤ Λ (5.2.4T)

式中 N——立木F轴向力设计值.应 按本规范公式5.2.4∙4 计算3

φ 轴心受圧杆件的穏定系 数,应根据K细比(Q 按本观范第5. 2.5条的规 定计算I

A  构件长细比,应按本规范

5.2.6条确定｛

A -立杆的截面面积,可按 本规范衣5, 2. 1釆用；

Λ   木材顺纹抗圧强度设计值，应按本规范& 3.3,1-3

采用。

2)当组合风荷载时:

场+*＜人        (5.2.4・2)

式中 N •立杆轴向力设计值•应按本规范公式5.2.4-4、

5. 2, 4-5、5. 2.4-6计算,取貝最大值；

φ 轴心受圧杆件的稳定系数.应根据K细比;I按本 规范第5. 2. 5条的规定计算&

λ 构件K细比，应按本规范公式5. 2. 6条确定，

A ——立杆截面面积,可按本規范表5. 2. 4釆用,

MW 风荷载作用产生的弯矩WL应按本规范公式

5.2. 4・3计算S

W   立杆截面抵抗矩，按本规范& 5.2.4采用，Jliffi

为弯矩作用处相应截面的抵抗矩,

Λ   木材顺纹抗压强度设iHι‰应按本规范& 3.3・1-3

釆用。

3风荷载设计值对立杆产生的弯矩(MQ应按下式计算:

MW = °貝2-*!伽匚岸      (5. 2.4-3)

式中 啓   风荷我标准值，应按本規范公式4.3.1计算；

匚-立杆纵距：

Λ  纵向水平杆步距。

4在杆轴向力设计Ifl (N)应根据本规范第4我的规定. 按下列公式祖合计算，并取其中最大值：

1)由可变荷载效应控制的组合：

N = O.9 ×(]. 2G_k + h IQ_lk) (5・ 2. 4^4)

⅝⅝

N = 0.9X (1. 2fλ + 0. 9 X 1. 4、Q_at) (5∙ 2. 4-5)

式中Gk  恒荷载产生的轴力标准值*

QI_k   施工荷载产生的轴力标准值i

∑ Qa_t  各可变荷载产生的轴力标准伉之和。

2)由永久荷载效应控制的组合:

n

N = 0.9χ(1.35G_k + l∙4> 职QG  (5. 2.4-6)

式中心 按本规范第4章:各廿的規定值果用。

5木杆件截面特性计算应符合表5. 2. 4的规定。

裏S.2.4木杆件截面特性

・2・5轴心受压构件的稳定系数应分别按下列公式计算:

1树种强度等级为TCI7、TCI5及TB2O：

2 树种强度等级为 TCl3、TClL TBl7、TBl5、TBI3 及 TBl 1:

(5. 2. 5 4)

式中A  构件长畑比，应按本规范第5.2.6条确定。

5.2・6木构件的K细比(义)应按下列公式计算：

(5. 2. 6 1)

/ =Jl                (5, 2, 6-2)

式中i 构件載而的回转半径(mm),按本规范表5.2.4 査取；

Hq-受压构件的计算长度(mm)；

/   构件的毛截而惯性矩(mn√)∙按本规范& 5.2・4

査取*

Λ 构件的t Ifti Ifil积(mm²)∙按本规范表5. 2. 4 査取。

5. 2.7连墙件计算应符合F列规定：

1计算简图可采用图5. 2,7_β

⅛------4

图5.2・7连墙件计算简图

JV_t连堵件軸向/JiStiKfi

2连墙件的轴向力设计值应按下列公式计算：

N_C = N_W + NO            (5. 2.7-1)

NW = 0∙ 9 X 1∙ 4α⅛_tA_w           (5. 2. 7∙2)

式中 M——连墙件轴向力设计值(kN)；

N_W  风简载产生的连墙件轴向力设计值；

/L  脚K架外侧粮證-个连墙件的迎风面积*

M  连墙件约束脚T-架平面外变形所产生的轴向IE JJ

设计值(kN),単排架取0,5kN,双排架 取 LOkN_ft

5.2. 8⑦杆底部基础的平均压力应符合卜式要求:

P = Xg         (5-2.8)

式中 P   B杆底端基础的平均压力(kN)；

N   E杆传至基础顶面的轴向力设itf∣^lL (kN)；

A  立杆底端的面积；

k   地族土承载力折减系数，按本规范& 5.2.8采用；

A  地基土承载力标准值•应按现行国家标准《建筑

地基基础设计规范》GIJ 50007的规定采用。

表5.2.8不同种类地基土承载力折减系数3

6构造与搭设

6・1构造与搭设的基本要求

6.Ll当符合施匸荷载规定标准值・且符合本章构造要求时・ 术脚F架的搭设高度不得超过本规范第L0∙ 2条的规定。

6. 1.2单排脚手架的搭设不得用于墙厚在18Omm及以下的砌体 土坯和轻质空心砖墙以及砌筑砂浆强度在Ml. ŋ以下的墙体。

G- L 3空斗墙上留置脚手眼时，横向水平杆下必须实砌两皮砖。

A. L4砖砌体的下列部位不得留置脚手眼：

1砖过梁上与梁成Wr角的三角形范围内；

2砖柱或宽度小于74Omm的窗间墙;

3梁和梁垫下及其左右各37OmnI的范围内;

门窗洞口两侧240mm和转角处42Omm的范围内;

¹  5设计图纸上规定不允许留洞眼的部位o

kl∙5在大雾、大雨、大*和六级以上的大风天.不得进行脚

T架在高处的措设作业.设时必须釆収仙滞措施

kl.6搭设脚F架时操作人员应戴好安仝帽.在2m以上髙处

作业•应系安全带。

6.2外脚手架的构造与搭设

6.2.I結构和装修外脚「架,其构造参数应按表6.2, I的规定 釆用。

« 6. 2. I外脚手架构造参数

紋丧6.2. 1

注t眼排脚手架上不得打运料小车行走.

6. 2.2剪刀撑的设置应符合下列规定：

I单、双排脚手架的外侧均应在架体端部、转折角和中间 每隔15m的净距内，设置纵向剪刀撑，并应由底至顶连续设光; 剪刀撑的斜杆应至少覆盖5根立杆(图6. 2, 2-1H)_O斜杆与地面 倾角应在45°-60°之间。当架长在3()m以内时，应在外侧立面 整个长度和高度上连续设置多跨剪刀撑(图6∙ 2. 2-lh)₀

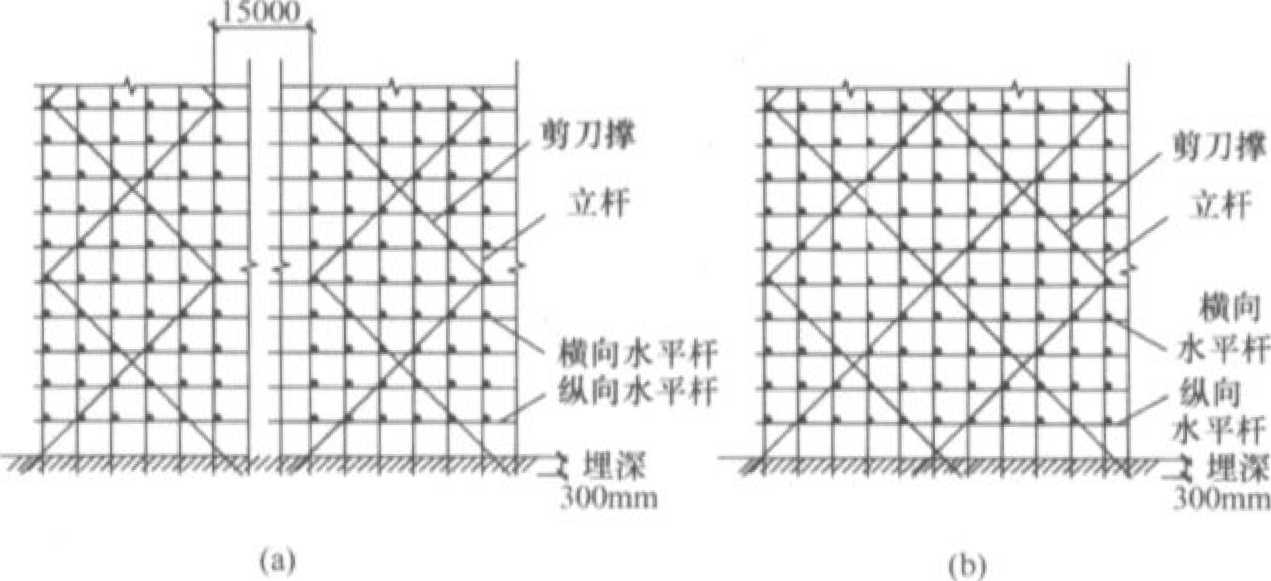

图6.2.21乾刀撑构造图(-)

(a) Ih)WSΛW刀牌(b)连绒式乾JJ撑

2剪刀撑的斜杆的端部应置于立杆与纵、横向水平杆相交 节点处.与横向水平杆绑扎应牢固。中部与立杆及纵、横向水平 杆各相交处均应绑扎牢固O

3对不能交圈搭设的单片脚手架，应在两端端部从底到上 连续设置横向斜撑如图6・2.2・2盹

4斜撑或剪刀撑的斜杆底端埋入土内深度不得小于"3m

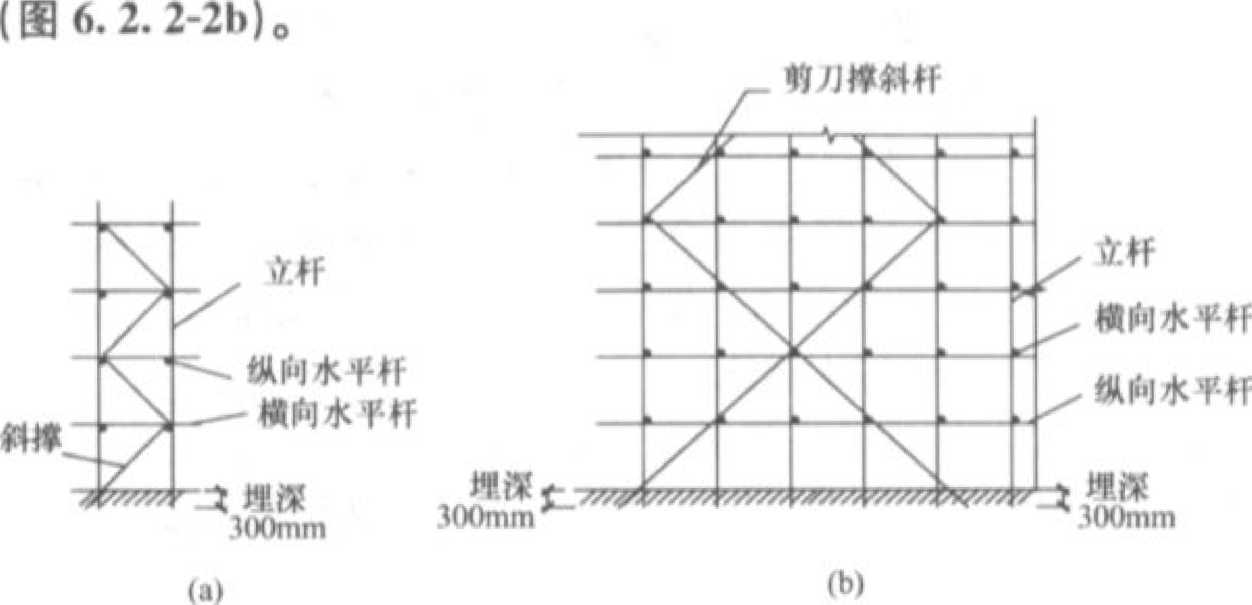

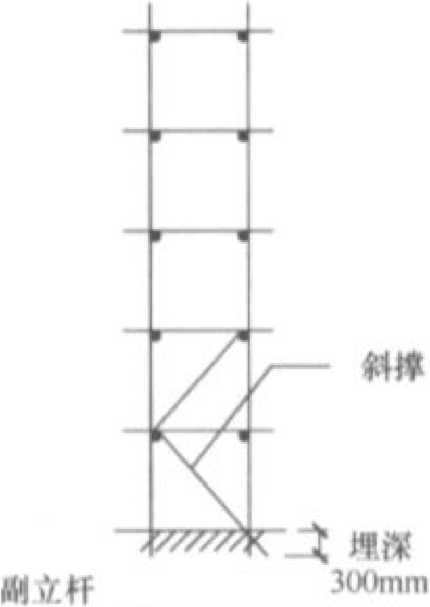

图6.2.2 2凹刀撑构造图(二)

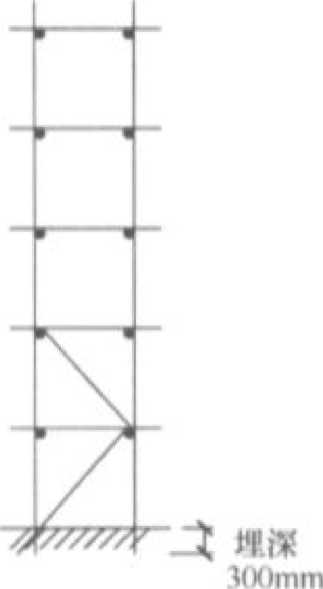

(H)斜撑的埋设i <b) IVJ撑斜杆的埋设

6- 2.3对三步以上的脚手架,应毎隔7根立杆设置［根抛撑, 抛撑应进行可靠固定，底端埋深应为0.2→.3m_o

6. X 4当脚手架架高超过7m时，必须在搭架的同时设置与建 筑物牢固连接的连墙件，连墙件的设置应符合下列规定：

I连墙件应既能抗拉又能承压，除应在第一步架高处设置 外，双排架应两步三鈴设置一个；单排架应两步两聘设置一个; 连墙件应沿整个墙面釆用梅花形布置。

2开口形脚手架，应在两端端部沿竖向每步架设置一个o

3连墙件应釆用预埋件和工具化、定型化的连接构造。

6. 2.5横向水平杆设置应符介下列规定：

I横向水平杆应按等距离均匀设置•但立杵与纵向水平杆 交结处必须设置，旦应Lj纵向水平杆捆绑在-起，三杆交义点称 为主节点。

2单排脚F架横向水平杆在砖墙上搁光的K度不应小于 24Omm,其外端伸出纵向水平杆的长度不应小于200mm；双 排脚手架横向水平杆每端伸出纵向水平•杆的K度不应小于 200mm,里端距增面宜为IOO〜15Omm,两端应与纵向水平杆 绑扎牢固α

6・2.6在土质地面挖掘立杆基坑时，坑深应为0.3-0, Sm₁并 应于埋杆前将坑底夯实，或按计算要求加设垫木。

6. 2.7当双排脚手架搭设立杆时，里外两排立杆距离应相等。 杆身沿纵向垂直允许偏差应为架高的3/KMMI₁且不得大于 l(M)nιnι,并不得向外倾斜。埋杆时，应釆用石块卡紧，再分层 回填夯实.并应有排水措施。

6. 2.8当立杆底端无法埋地时，立杆在地表面处必须加设扫地 杆O横向扫地杆距地表面应为IWmm,其上绑扎纵向扫地杆。

6.2.9 。杆搭接至建筑物顶部时,里排。.杆应低于檐【I 0. 1〜 0. 5m∣外排立杆应高出平屋顶l・0〜l.2m,髙出坡屋顶1.5m_o 6. 2.10立杆的接头应符合下列规定：

1相邻两立杆的搭接接头应错开一步架。

2接头的搭接长度应跨相邻两根纵向水平杆•且不得小 于 1. 5m。

3接头范围内必须绑扎三道钢丝.绑扎钢丝的间距应为 0.60〜0.75m °

4立杆接长应大头朝下、小头朝上，同一根立杆匕的相邻 接头，大头应左右错开,并应保持难直。

5最顶部的立杆'必须将大头朝上，多余部分应往下放. 立杆的顶部高度应一致。

2.11纵向水K杆应绑在立杆里侧α绑扎第一步纵向水平杵 时,立杆必须垂直。

6.2.12纵向水平杆的接头应符合下列规定：

I接头应置于五杆处,并使小头压在大头上,大头伸出立 杆的长度应为0. 2-0, 3m_β

2同一步架的纵向水平杆大头朝向应一致,上下相邻两步 架的纵向水平杆大头朝向应相反•但.同一步架的纵向水甲杆在架 体端部时大头应朝外α

3搭接的长度不得小于l.5m,且在搭接范围内绑扎钢丝不

应少于三道，其间距应为。・60〜0.75m_（J

4同一步架的里外两排纵向水平杆不得有接头；相邻两纵 向水平杆接头应错开一跨Q

6・2.13横向水平杆的搭设应符合下列规定：

1单排架横向水平杆的大头应朝里,双排架应朝外。

2沿竖向靠立杆的上下两相邻横向水平杆应分別搁置在立 杆的不同侧面《

6.2・14立杆与纵向水平杆相交处•应绑十孕扣（平插或斜插X 辻杆与纵向水平杆各自的接头以及斜撑、典刀搽、横向水平杆与 M他杆件的交接点应绑顺扣；各绑扎扣在压紧后，应拧紧】，5〜 2圈＜,

6.2.15架体向内倾斜度不应超过1%∙井6得大于lʒθmm,严 禁向外倾斜W

6.2. 16脚尹板铺设应符合下列规定：

1作业层脚手板应满铺•并应牢固稳定.不得右空隙$严 禁铺设探头板_（J

2对头铺设的脚「板.其接头下面应设两根横向水平杆, 板端悬空部分应为IOo-150mm,并应绑扎牢固@

3搭接铺设的脚手板,其接头必须在横向水平杆上.搭接 K度应为200〜30Omm,板端挑出横向水卬杆的K度成为100〜 15OmmO

4脚手板两端必须与横向水平杆绑牢。

5往上步架翻脚F板时,应从里往外翻，

6常用脚手板的规格形式应按本规范附录A选用,其中竹 片并列脚手板不宣用F有水平运输的脚手架;薄钢脚手板不宜用 于冬季或多雨潮湿地区。

6. 2.17脚手架搭设至两步及以可时.必须在作业层设M L2m 高的防护栏杆,防护栏杆应由两道纵向水平杆组成,卜'杆距髙操 作面应为0. 7τn ,底部应设n髙度不低f 180mm的挡脚板，脚 羊齟外ΛMΓ⅛ EIH性日土奔令O Iwl益蜻伽

6. 2. IH措设临街或其卜有人行通道的脚手架时，必须采取专门 的封闭和可靠的防护措施，

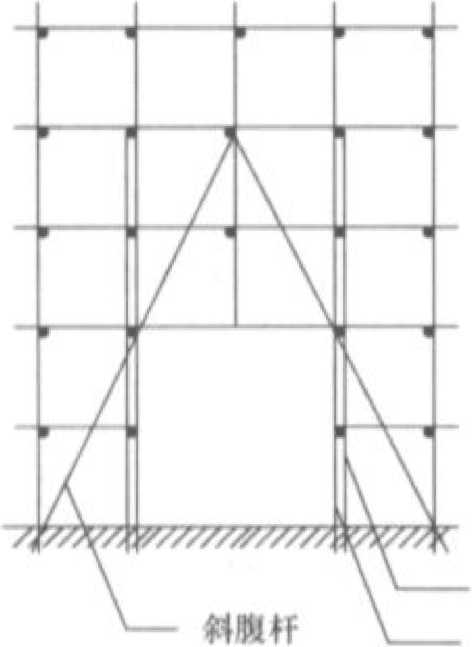

6. 2. 19当单、双排脚手架底层设貿门洞时•宜采用上升斜 杆、平行弦杆桁架结构形式（图6-2. 19）.斜杆与地面倾角应 在45°〜60°之IiL単排脚手架门洞处应在平面桁架的每个Fj间 设置一根斜腹杆；双排脚手架门洞处的空间桁架除下弦平面 处,应在M余5个平面内的图示节间设置一根斜腹杆，斜杆的 小头直径不得小于90mm.上端应向E连接交搭2〜3步纵向 水平杆,并应绑扎牢固,斜杆下端埋入地下不得小于0∙3m. 门洞桁架下的两侧归杆应为双杆,副立杆高度应高F门洞口 1〜2步。

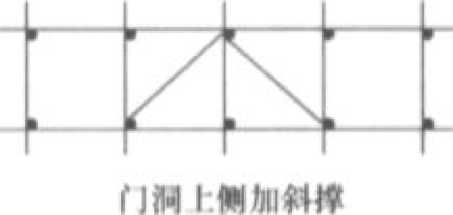

门桐左個加斜揮

F正歼ΓJiHΛW加斜择

图&2. 19门洞【1脚F架的搭设

6.2.20遇窗洞时.単排脚K架靠墙血处应增设一根纵向水平 杆,并吊绑于相邻两侧的横向水平杆1'当窗洞宽大于l.5m 时■应于室内另加设立杆和纵向水平杆来搁置横向水平杆。

6.3満堂脚手架的构造与搭设

6.3.I满堂脚手架的构造参数应按衰6,3.1的规定选用C₎

衰6.3.I満堂脚手架的构造参数

6.3.2满堂脚手架的措设应符合下列规定：

1四周外排立杆必须设剪刀撑,中间每隔三排立杆必须沿 纵横方向设通长乾刀摞，

2凹刀撑均必须从底到顶连续设置。

3封顶立杆大头应朝上,并用双股绑扎。

4脚手板铺好后立杆不应需杆头,且作业层四角的脚手板 应釆用8号收锌或回火铜丝与纵,横向水平杆绑扎牢固。

5上料口及周圈应设置.安全护栏和立网。

6措设时应从底到顶,不得分层。

6-3-3当架体髙P5m时，在四角及中间毎隔15m处*于旧刀撑 斜杆的每一端部位置,均应加设与竖向凹刀撑同宽的水平的刀撑。

• 6. 3.4当立杆无法埋地时,搭设前，立杆底部的地基土应夯实. 在立杆底应加设垫木＜•当架高5m及以下时,垫木的尺寸不得小 于20Omm X1 OOmm X 80Omm (宽X厚XK)I当架高大于5m时. 应垫通长垫木•其尺寸不得小于200TnmX IOOmm (寛X厚)。

6. 3.5当土的允许承統力低于80kI⅛或挤设高度超过15m时. 其垫木应另行设计。¹

6.4烟囱、水塔架的构造与搭设

6.4.1烟囱脚手架可釆用正方形、六角形'水塔架应采用六角

形或八角形(图6.L1)°严禁釆用单排架*

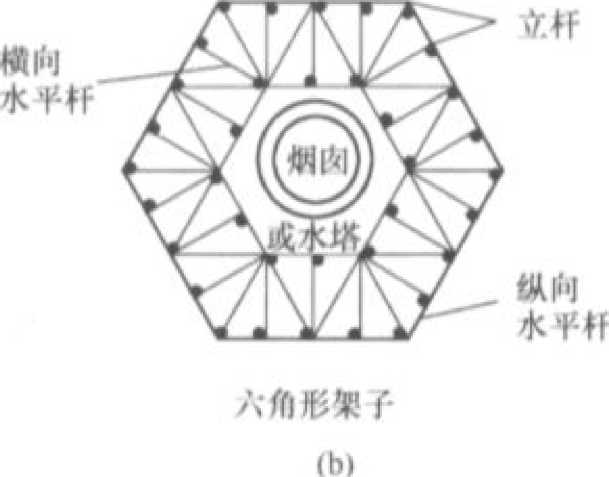

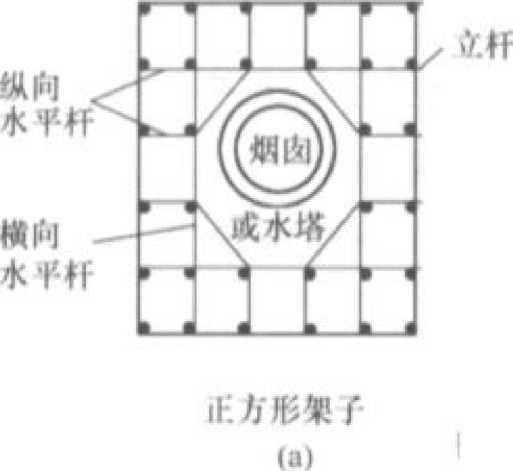

图6.4.1烟囱、水塔架的平面形式

6. 4.2立杆的横向间距不得大于1. 2nι.纵向间距不得大 于 1. 4m₀

6. 4.3纵向水平杆步距不得大于1.2m∙并应布置成防扭转的形 式.如图6.1.1 (b)所示’横向水平杆距烟囱或水塔壁应为50 〜IOomm_(I

6∙4∙4作业层应设二道防护栏杆和挡脚板.作业层脚F板的卜 方应设一道大网眼安全平网，架体外侧应采用密目式安全立网 封闭。

6-4.5架体外侧必须从底到顶连续设置4刀撑,凹刀撑斜杆应 落地.除混凝七等地面外.均应埋入地F0∙3m°

6.4.6脚卜架应每隔二步三跨设检一道连墙件,连墙件应能成 受拉力和可在烟囱或水塔施匚时预埋连墙件的连接件,然 后安装连墙件，

6- 4.7烟囱架的措设应符合下列规定：

1横向水平杆应设置在.i IF与纵向水平杆交叉处,两■均 必须与纵向水平杆绑扎牢固。

2当搭设到四步架离时•必须在:周圈设置奶〃撑.并随措 随连续设賞。

3脚「架各转用处应设置抛撩“

4比他要:求应按外脚「架的规定执行n

6.4.8水塔架的搭设应符合下列规定：

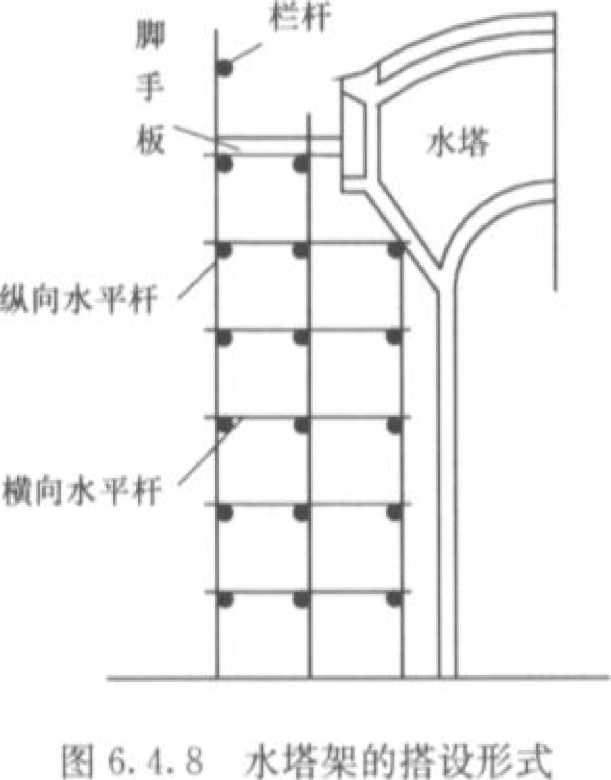

1根据水箱直径大小,沿周圈平面宜布置成多排立杆（图

6.4.8），

2在水箱外围应将多排架改为双排架、里排立杆距水箱壁 不得大于0.4m。

3水塔架外侧，每边均应设置虬g,并应从底到顶连续 设置。各转的处应另増设抛掉。

4 M他要:求应按外脚手架及烟例架的措设规定执行。

6.5斜道的构造与搭设

6.5」咛架体高度在三歩及以下时.斜道应釆用一字形，当架 体髙度在三步以上时，应采用之字形口

6.5.2之字形斜道应在拐弯处设冷平台■洋只作人彳亍时，平台 面积不应小于3m∖宽度不应小于L5m_f当用作运料时,平台 面积不应小于6∏Λ宽度不应小于2m_β

6. 5.3人行斜道坡度*为I * 3;运料斜道坡度竹：为1 ： 6。

6.5.4立杆的间距应根据实际荷载悄况计算确定,纵向水平杆 的步距不得大于l-4m.

6.5.5斜道两侧』平會外围和端部均应设剪刀撑・并应沿斜道 纵向每隔6〜7根立杆设一道抛撑，并不得少于两道“

6.5.6当架体高度大于7m时,对于附着在脚手架外排立杆上 的斜道（利用脚手架外排立杆作为斜道里.排立.杆）,应加密连墙 件的设術°对独就搭设的斜道,应在毎,步两跨设置•一道连 墙件，

6.5.7横向水平杆设置于斜杆上时，间距不得大于InU在拐弯 平台处,不应大于O- 75m_o杆的两端均应绑扎牢固。

6.5.8斜道两侧及拐弯平台外围，应设总髙l∙2m的两道防护 栏杆及不低F 18Omm高的挡脚板,外侧应挂设密卩式安全 立网。

6.5.9斜S脚手板应随架髙从下到上连续铺设,釆用搭接铺设 时，搭接K度不得小于IOOmm,并应在接头F面设两根横向水 平杆.板端接头处的凸棱.应采用三角木填顺,脚手板应满铺, 井平整牢固，

6.5.1。人行斜道的脚手板上应设高'20〜30mm的防滑条，间 距不得大于30O_mm_O

7脚手架拆除

7.0. I进行脚手架拆除作业时，应统一指挥，值号明确■ E下 呼应，动作协调］当解开与另一人有关的结扣时,应先通知对 方，严防坠落。

• 7. 0. 2在髙处进彳亍拆除作业的人员必须配載安全带，其挂钩必 须挂于牢固的构件上，并应站立于稳固的杆件上■

7.0.3拆除顺序应Ih上而下、先绑后拆、后绑先拆。应先拆除 栏杆、脚手板、乾刀撑、斜撑,后拆除横向水平杆、纵向水平 杆、立杵等，一步一清，依次进行。严禁上下同时进行拆除 作业’

7.0.4拆除立杆时,应先抱住立杆再拆除最后两个扣，当拆除 纵向水平杆、取刀撑、斜撑时,应先拆除中间扣，然后托住中 间，再拆除两头扣,

7,0.5大片架体拆除后所预粋的斜道、上料平台和作业通道等• 应住拆除前釆取加固措施,确保拆除后的完整、安全和稳定。

7. 0.6脚『架拆除时•严禁碰撞附近的各类电线。

7.0.7拆下的材相 应采用绳索拴住木杆大头利用滑轮缓慢下 运，严禁抛掷.运至地面的材料应按指定地点•随拆随运，分类 堆放“

7.0.8在拆除过程中,不得中途换人；当需换人作业时，应将 拆除情况交待清楚后方町离JR中途停拆时•应将已拆部分的易 塌，易掉杆件进行临时加固处理•

7.0.9连墙件的拆除应随拆除进度同步进行,严禁提前拆除, 并在拆除最F—道连墙件前应先加设一•道抛撩。

8安全管理

8.OH 木脚手架的搭设、维修和拆除•必须编制专项施匸方案, 作业前・应向操作人员进行安全技术交底；井应按方案实施］ 8.0.2在邻近脚手架的纵向和危及脚手架基础的地万，不得进 行挖掘作业。

8.0.3在脚手架匕进行电气焊作业时,应有可蒂的防火安全措 施.并设专人监护。

8∙0∙4脚「架支承于水久性结构上时,传递给永久性结构的荷 载不得超过其设计允许值。

&0.5上料平台应独立搭设，严禁与脚手架共用杆件。

8. （K 6用吊笼运砖时.严禁内接放于外脚F架h_β

8.0.7不得在单排架上使用运料小车。

8.0.用 不得在各种杆件上进行钻孔、刀削和斧砍。每年均应对 所使用的脚手板和各种杆件进行外观检查，严禁使用有腐朽、虫 蛀、折裂、扭裂和纵向严重裂缝的杆件。

8.0.9作业层的连墙件不得承受脚手板及由其所传递来的一切 荷载。

8.0. IO脚手架离高压线的距离应符合国家现行标准《施工现场 临时用电安全技术规范》JGJ 46中的规定。

• 8.（）・11脚手架投入使用前，应先进行验收.合格后方叶使用; 搭设过程中每隔四步至措设完毕均应分别进行验收。

&0.12停工后乂戒新使用的脚手架,必须按新搭脚手架的标准 检査验收，合格后方可使用。

8.D.13施I：过程中,严禁随意抽拆架上的各类杆件和脚手板, 并应及时清除架上的垃圾和冰雪_a

8-0. 14当岀现大风雨、冰雪解冻等情况时.应进行检佐,对立

杆下沉、悬空、接头松动、架子歪斜等现象,应立即进行维修和 加固，确保安全后方可使用。

8.0.15捂设脚『架时,应有保证安全上下的爬梯或斜道,严禁 學登架体上下。

8- O_t 16脚手架在使用过程中.应经常检査维修,发现问题必须 及时处理解决。

8.0.17脚手架拆除时应划分作业区,周围应设置围栏或竖立警 成标志.并应设专人看管，严禁非作业人员入内。

附录A常用脚手板的规格种类

A∙ 0.I木脚I板可釆用杉木、白松♦板厚不应小于50mm,板 宽宜为200〜30Omm.板长宜为6m∙在距板两端80mm处,用 10号钢母紧箍两道或用薄铁皮包箍钉牢。

A∙0∙2竹申片脚手板宜采用螺栓将并列的竹片申连而成。适用 于不行车的脚手架。螺栓在径宜为3〜IOmm•螺栓间距宜为 500-60Omm,螺栓离板端宜为200〜25Omm (图A∙ O. 2)_o

UNMI

(2(MX>25(Xn

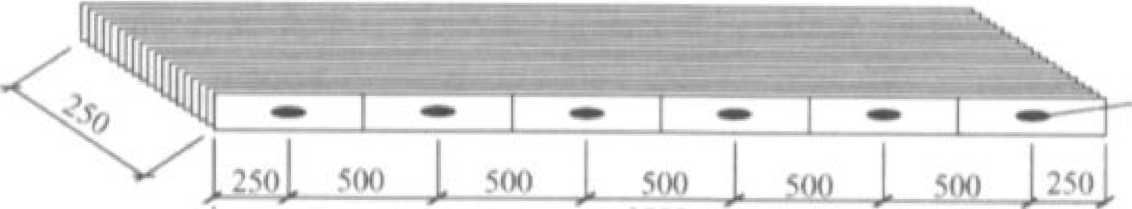

图A. 0. 2竹申片脚手板

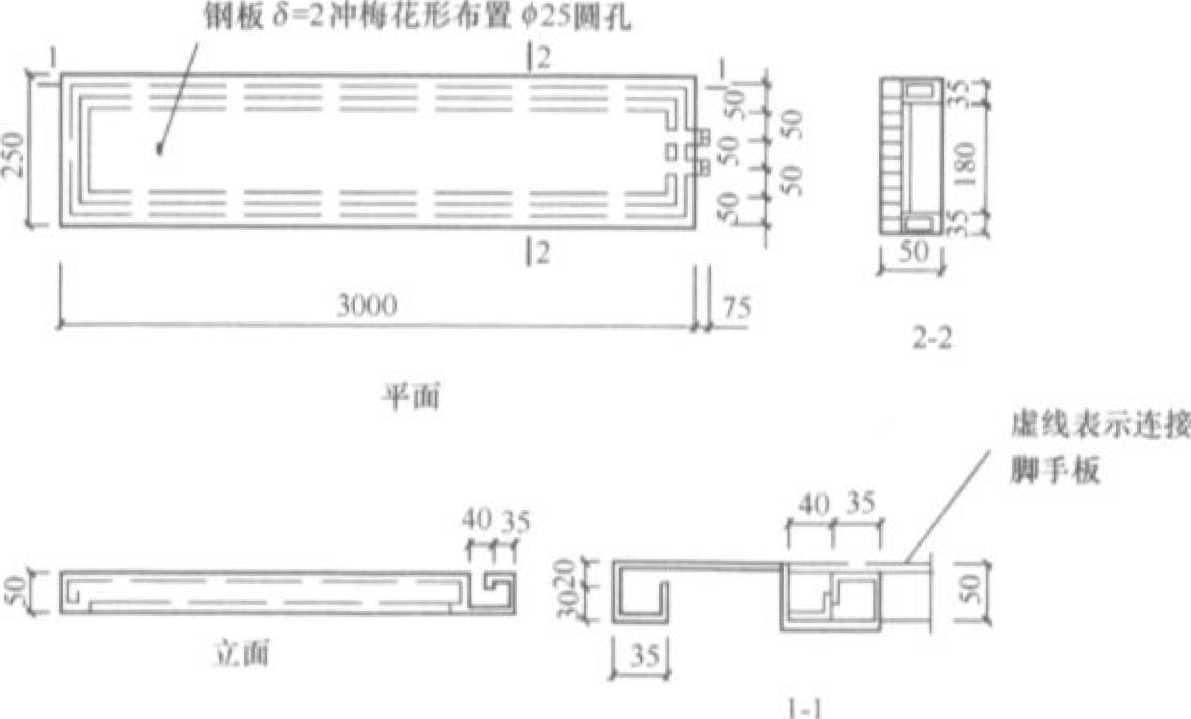

A.。・3薄钢脚手板宜采用2mm厚的钢板∣R制而成。不宜JH于

图A∙()∙3薄钢脚F板

冬季和南方雾雨、潮湿地区。常用规格：厚度为50mm∙宽度为 25Omm,长度为2m、3m、4m等。脚手板的一端压有直接R口, 以便在铺设时扣住另一块板的端朋，忤尾相接,使脚F板不至在 横杆匕滑脱.町在板面冲三排梅花形布置的拋5 IMI孔作防滑处理 (图 ʌ. O. 3)₀

附录B木脚手架计算常用材料、工具重量

衰K木脚手架计算常用材料、工具重量裝

本规范川同说明

I为便于在执行本規范条文时区别对待，対要求严格程度 不同的用词说明如下：

1） 表示很严格.非这样做不可的：

正面词采用“必须，

反面词釆用⁴⁴严禁气

2） 表示严格,在正常情况下均应这样做的：

正面词采用',应，

反面同采用“不应”或“不得气

3＞表示允许稍有选择,在条件许可时苜先应这样做的t 正面词采用“宜＞

反面词采用“不宜七

表示有选择,在一定条件下可以这样做的,采用

2条文中必须按指定的标准、规范或其他冇关规定执行的 ”法为,,应按……执行”或“应符合……要求（或规定）：

中华人民共和国行业标准

建筑施工木脚手架安全技术规范

JGJ 164 ^ 2008

条文说明

前 言

《建筑施工施脚木架安全技术规范》JGJ 164 -2008経住房和 城乡建设部2008年8月6日以第80号公告批准、发布,

为便于广大设计、施工、科研、学校等单位有关人员在使用 本规范时能IE确理解和执行条文规定.《建筑施匸木脚手架安全 技术规范》编制组按章:、节、条顺序编制了本規范的条文说明, 供使用者参考。在使用中如发现本条文说明有不妥之处,请将意 见函寄沈阳建筑大学（地址:沈阳巾浑南东路9号沈阳建筑大学 土木工程学院,邮编：110168）_o

1 总则…

2术语、符号

2,】术语

• 2.2 符号

3杆件、连墙件与连接件

3.1材质性能

3.2规格

3.3设计指标

• 4 荷载

4.1荷載分类与组合

4,2作业层施工荷载

• 4.3 风荷或..

• 5 设计计算

5.1基本规定

5,2杆件设计计算....................J

6构造与搭设

6. I构造与搭设的基本要求

6.2外脚F架的构造与搭设

6.3满堂脚手架的构造与搭设

6.4烟囱、水塔架的构造与搭设

6.5斜道的构造与措设

7脚乒架拆除

8安全管理

附录A常用脚手板的规格种类

附录B木脚F架计算常用材料、匸具重破

1总 则

LO. I木脚手,架是为操作人侃建造操作平台的安全设施，必须 确保使用安全。

1.0.2考虑到我国部分地区盛产木材,每年产出的剥皮落叶松 和杉木较多，其中适合于用来措设脚『架用的约占三分之一左 右.这些地区使用木脚手架手多•为保证木脚r架搭设、使用和 拆除的安全、合理和经济，制定本规范是卜分必要的。

1.0.3本条明确规定了本规范只适用于r业与民用建筑的多层 房屋和髙度不超过本规范规定的构筑物。这是限定r木脚F架的 使用范围。从木脚手架的构造来架,8号镀锌钢丝和回火钢丝作 为绑扎节点远比扣件式、门式脚手架等的节点强度低,因此,在 使用中对其搭设形式和高度作r严格的限制。

1-0.5本条要求施匸单位,在采用木脚手架施工时,应按本规 范的规定,结合工地的具体情况.将木脚手架的选材、搭设、n 点构造、安全使用和拆除等方面的具体要:求编入施匸组织设计或 施工方案中.以便于在施I：过程中贯彻执行，杜绝不科学、不合 理的搭设、使用和拆除,消除安全隐患,防止安全事故的发生。

1.0.6本规范在Lj国家已正式颁布的标准内容有相同时，本规 范就不再作更其规定•而按已正弍颁布的标准执行，

2术语、符号

2.1术 语

本章所列术语,为标准称谓。为便于应用,现仅将部分术语 的通俗叫法注解如下：

立杆：乂叫由柱、冲天、覺杆、站杆，

纵向水平杆i又名大横杆、顺水杆、牵杆。

橫向水平杆：乂名小横杆、横楞、横也、楞木、排木、六尺 杠子。

剪刀撑,又名十字撑、卜字盖。

抛撑：又名支撑、压栏子。

斜道：乂名盘道、马道.通道.

2.2符 号

本规范的符^是按现行国家标准《I：程结构设计基本术语和

通用符号》GBJ 132中的规定引用的,

3杆件、连墙件与连接件

3.1材质性能

XLI因我国幅员江阔,对脚「架的杆材一般来说不能强求一 致,所以本规范仅在保证使用可靠的基础上对上用树种作了材 质的规定,而各地可根据咨地树种的实际悄况釆用&脚手架虽 属临时结构•但其杆件要多次重知使用，且要经受风吹、H晒、 雨淋等自然原因的侵蚀较大,易便纵、横水平杆和'7：杆扭曲、 翘裂或折断而造成事故,为保证安仝•确保选材标准是极其重 要的。

X 1.2由于脚手板就复使用次数多,长期受［然环境的侵蚀. 很易翘裂,因此确保选材标准极为重要.

3.1.3明确规定绑扎材料只能采用镀锌钢丝或回火钢丝•是因 其他绑扎材料不能可靠保证其受力的要求。而钢丝在使用时因扭 紧而产生r型性变形,同时脆性增加，若柬复使用，极易在使用 过程中产生突然断裂而发生W故。另外，锈蚀后会减小钢丝受力 截面.同样易于断裂。

3.2规 格

3-2.1对杆件规格尺寸的规定,是参号全国各地普遍使用的规 格尺寸,并按本规范的荷载规定和设计方法进行验算后确定的。

3.2.2凡符合本条尺寸规定的脚「板,只要按本规范的规定进 行制作，均可满足施【:中对H：强度和变形的一般要求。

3.3设计指标

3.3・1~3∙3.2是按《木结构设计规范》OB 50005 - 2003的规 定采用的。

3.3.3规范编制组在沈阳建筑大学（原沈阳建筑匸程学院）的 結构实捡&进行r钢總绑扎接头试验，乂在安徽省芜湖市第•建 筑工程公司匸地进行r现场绑扎材料加載试验.根据測得的数 据，经过数理统计整理得到的单根钢卷抗拉强度值。

4荷 载

4,1荷载分类与组合

4. Ll本条采用附录B的规定,其中所列材料重量是从现行国 家标准《建筑结构荷载规范》GB 50009 - 2001附录A中引录而 来,其余砖车、灰车,脚手板等的重J为现场调齊的数理统汁 结果*

4.1.2规定了永久荷载（恒荷载）的计算项目。在进行脚「架 设计时，可根据施匸的要:求进行各杆件的具体布覧.并根据实际 情况对恒载JTt彳T标淮荷载的综合统计计算，求出总的恒载标准 值.，作为设计计算依据,任何一项都不可以漏算。

4.1.3本条规⅛r∏I变荷载（活荷載）所包括的全部内容,并 以此作为脚F架设计的依据。

4-L4→L5本规范执肖“概率极限状态设计法”的规定。其 荷载组合是根据现行国家标准《建筑结构荷载规范》GB 50009-200J确定的'

4.2作业层施工荷载

4.Xl本条中施工荷载是将国务院在20世纪50年代颁布的 ［建筑安装I：程安全技术规程 中规定为2.7kN⑴的均布荷载, 提髙后Inj确定的_β这主:要是因为随着脚手架搭设技术和绑扎材料 的不断进步,脚F架的实际承载能力逐渐提高,经过施「现场实 际情况调査，并经过数理统计计算，经综合岩虑,才作r本条荷 载值的规定，

4.2.2-4.13此条文是对4.2.1条的补充规定,给出具体的堆 载方式来表示施工荷载3kN∕π√或2kN∕mL以便于在使用中控 制堆载不致超过施E荷载所规定的标推值。因此，在计算脚F架 时•应根据脚F架I各种荷载的实际分布情况确定其荷裁作用效 应，这样才能确保横向水平杆和纵向水平杆承載时的内力不会超 过其本身材料的强度设计值。为从理论上说明这•问题的重要性 和严甫性，F血将挙例加以详细说明。为方便计算，以下引人 #等效荷载控制值《的）”■把起控制作用的实际荷载换算或内丿J 与其相等的均布荷凍。即根Ig最不利荷栽分布，计算出跨中限大 弯即•值和支座最大反力值.然后求得其:相应施丄荷载的等效均布 荷载值,与所规定的施1：荷载标准值进行比较判定是否安全，Jl 计算过程和结果如下：

一、操作人员和推车荷载作用在横向水平杆上的折算系数 计算:

计算时,苜先按（图1）确定横向水平杆作用荷载的最不利 布置。

根据图1所示,堆砖和靠墙砌体边的作业人员的荷载可平均 分配于相邻的的根横向水平杆上.而推砖小车（按均布荷载作 用）及其两端作业人员的荷载对横杆的作用力,则可按两跨连续 梁计算出作用于横向水平杆上的荷载折算系数,具体计算如下;

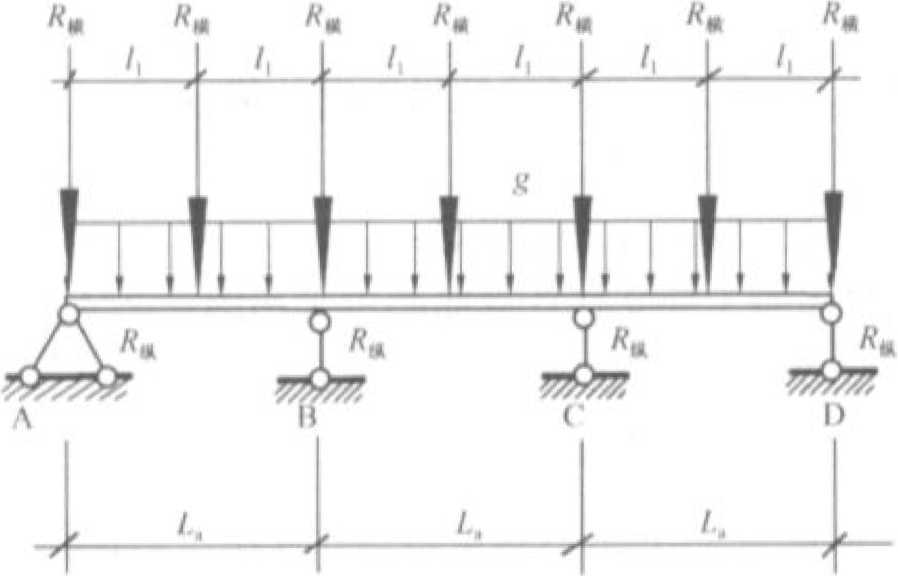

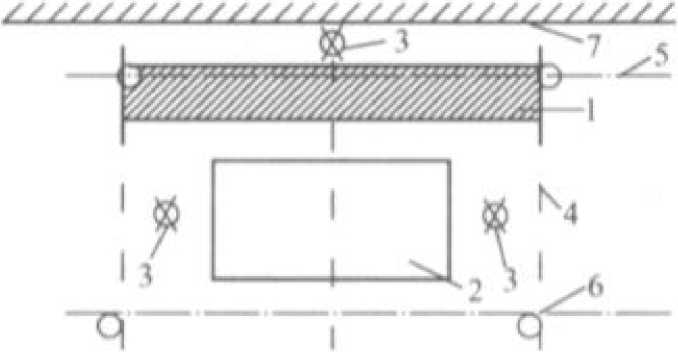

图I横向水平杆最不利荷菽的臀面布置

I ⅛U⅛⅛⅛∣ 2 9。SlnlK和寛的推砖小4' 3 人员， 4横向水平杆* 5纵向水平杆，6     7墙砌体

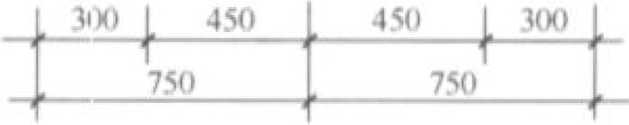

1横向水平杆间距为750mm

立杆纵向间向为l∙5m时,按推砖小车重2.04kN对称地停 在中间一根横向水平杆上，M视为均布荷载作用*在砖车两端貯

虑卸砖和推车各站一人.每人iR0∙8kN°

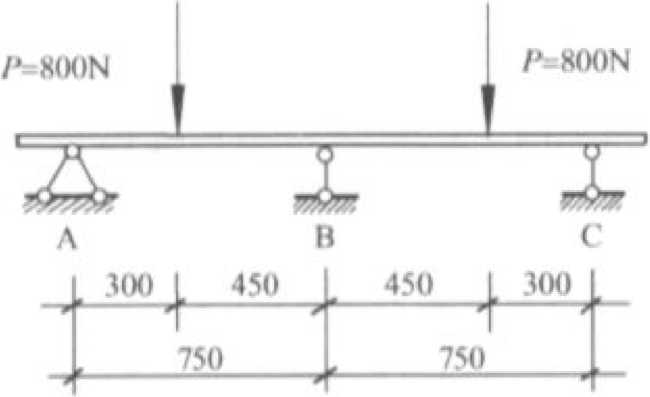

中间横向水平杆计算简图取图2。B支座承受的车,人荷载

分别计算如下：

图2横向水平杆(间距75Omm)计算简图

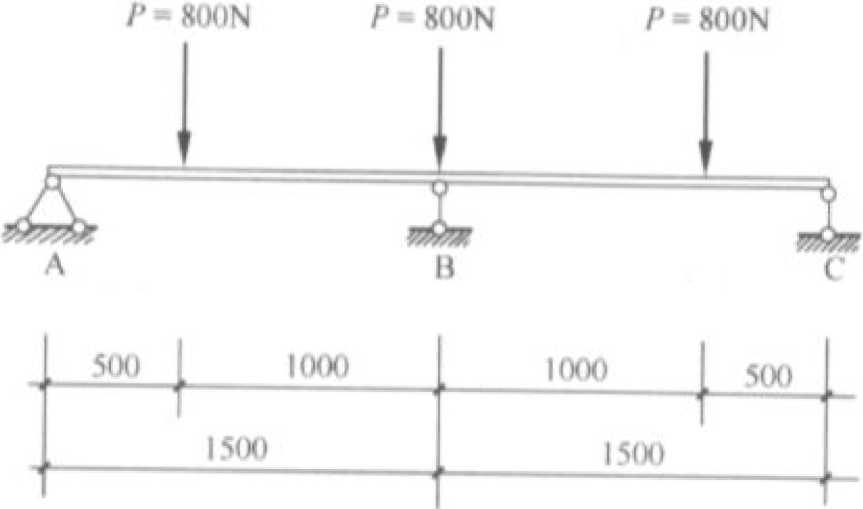

(1)人传给B支座的荷载RtF按图3和在《建筑结构静力计 算手册》中査得的系数与公式求取*

B_AP = K_Y =響(1 + # )=迦冬皆M项(1 + 牒)=25.2N

R∖^ =    + BW = 2 X 25. 2 = 5(). 4N

Λ⅛ =—房HIP =—》_s∕*"M × 50・ 4 =— IOIN ∙ m

LI         Z X U. /□

图3作业人员传给B支座的荷我计算简图

将AB⅛⅞作为一个分离体(图4)∙则RHP为

RI_iP = (¹⁰¹⁺θ^t⅞^x °^,3)× 2 = 909N

折算系数为:909/80O=L 11 （相当于一人票的114%作用 于B支座处的横向水平杆上九

图4 AR跨分屬体计算简图一

(2)乍传给B支座的荷载R小 按图5计算：

^B^^{=Bnl =} ⅞r(^2-f)^z

2267 X ().45? X 0. 75 /O O∙45∖' _{OfS IXJ}

=--2T"--- F-邙)=2&1N

Rh = j j_Afi +    = 2 X 2& 1 = 56. 2、

Λ‰ = - 3心=-      × 56・ ² =一 112. Mm

图5推砖小车传给B发座的荷■计WISJffl

将AR跨作为一个分肉体（图6）∙则Rw为：

K = J I   土22W-今？, 45 X 0. §2§ X 2 = 1728N

0, 75

折算系数为:聽=0・85 （相当于车重的85%作用于B支 6⅛∕^d⅛U

q 2267N∕m

ʌ                            B

图6 AB.分离体计算筒图:

座处的横向水平杆I.)

2横向水平杆间距分别为IOoOmm和150Omm时•其相应

的计算结果列入表1中】

衰丨横向水平杆间距为I(MMInmK 150Omm的荷載作用计算结果统计表

注,这四神情况的汁算速图与图3相同.只是其中的厶不问・当间距•为I(XX)∏ιm

Hj. b 为 55Ornnu %间In为 1500Tnm时."为 105Omm_v o 不便•均为 150TlInI_B

3靠墙边操作人员按图7布置时,传给B支座的荷载:

图7供墙操作人员沿纵向布置图

Bay = BCY =譬（1 +#）=四。X>X0∙5（ι+翟）

RU = BAY + IiCX = 2 X 89 = 178N

Mg = *R" =— D 斗 R X 178 =—178N ∙ m

匕 L            j!-X 1 ∙ ɔ

将AB跨作为一个分离体（图8）,则R冊为：

图8 ΛBff⅞分离体计算简图1

件•川干B &庫的構伽水平杵卜）

二、等效均布荷载控制值的计算例題

根据不走车单排结构架横向水平杆的计算简图（图9）,按

以F步骤进行计算:

图9取排結构架等数荷载控制值计算简图

1荷载标准值计算

就杆距肉墙面120Omm,横向水平杆间距75Omm_e

恒荷载 S= （350 + 5 + 75） X0∙ 75 = 322∙ 5N∕m

式中     脚手板门束     350N∕m²

安全冋亜       5N∕m^z

横向水平杆自币：75N∕m

施工荷载仞=籍需务穿= 4336N∕m （堆砖荷载）

W = R崙史= 2027N∕m （架外側作业人员币：）

<∕₄ = f°? = 200ON/m （架里侧作业人员眾） V ■  *

2支座反力计算

MMH = O

丄此心 o 0.5X322.5X1∙ 1' ₁._rM

恒荷载 Kay=-----j718----= 165 N

RW = 322. 5X1∙ I- 465 = 190N

施工荷载

_U 0. 5X2027X0. 452 + 4336X0. 25X0.575+2000×0.4X0. 9 _ιυ1ov

找 λk  ----------------------I~∏Γ---------------------= Lil Zλ

R_BK=2027X0. 15+4336X0. 25+2000X0. 4—1312=1484N

3跨内最大弯矩计算

对X截面处求M (J )

恒荷载 M (ɪ)Y = 190X — 0.5 X 322・ 5X」=190X

一 161X²

施工荷载 M(j )_k = 1484X- 0. 5 X 4336 (X - 0. 45)²

-2O27×O.45(X-O. 225)

=2523X-2168X2 — 234

M(Jr) =≡M (τ)_y + M (ɪ)i_I

=19OX- MIX? +2523X-2168X² 一234

-2713X — 2329X2 — 234

M(Jr)^Z = 2713 — 4658X = 0 X = O∙ 582m

代回原式,解得AB跨间最大弯］为:

M_nWK = 2713 × 0. 582 一 2329 X O_t 582² 一 234 = 556N ・ m

JEl M (J )_γ = 190X0. 582-161 ×0. 582² = 56N ・ m

M (jr)_k=2523×O. 582-2168×O. 582^z-234=5OON ∙ m

4等效均布荷载控制值计算

(D按1修内最大弯矩确定的等效均布荷载控制值十

按跨内」城大弯矩确定的等效均布线荷载

8Λ^zf_mHj_t    8 X 556    ^,j9∏∩/yr*

^{(J =} — TW = ^320ONzn)

相应的跨内等效均布南荷载

3200

这是去掉恨荷载后按跨内成大宵矩确定的实际施「荷载控 制值，

(2)按最大支座反力确定的等效均布荷载控制伉：

按B支座反力确定的等效均布线荷载

2∕⅛   2(/?by +R∏κ )

如一〒=-…Γ~-

=绎夢=2837N∕m

1 ■ 1 O

相应的H支座反力等效均布面荷载

亢=V =饌=3783 N∕m²

实用施I：等效均布面荷载√b = 3783-430 = 3353N∕π√

这是去抻恒荷载后按最大支座反力确定的实际施工荷载控 制值。

其余各式双排脚手架的实用等效均布面简载的计算可参照上 述方法进行。

上面计算出实际町变等效而荷载的11的,主要是提醒在脚F 架的使用和设计时,对所能承受的荷载有一个数值大小的概念。 在脚手架设计时,不能直接引用4.2.1条的3∙ OkNZm²和 2, OkN/nr作为荷载依据进行设计,必须按脚手架上实际堆放的 荷载数量和最不利位置计算。

4.14结构脚手架主要用于主体结构施口用来堆放材料、1： 具等,荷载较大,同时只需一个作业层，所以，规定只允许一层 作业；装修架的施1：荷载相对较小，并考徳流水作业的需要•，因 此规定可两层同时作业。本条是从安全的角度考虑,并结合施工 现场实际操作情况作出这样规定的『

4.3风荷载

4. 3. I在现行国家标准《建筑结构荷载规范》GB 50009 - 2001 中第7. L 1条规定,壅直f建筑物表面上的风荷载标准值计算公 式中应有Z髙度处的风振系数,同时,在第7.4.1中又规定, 此系数需要在建筑物的高度大于30nι以及高耸结构才考虑，而 本规范规定木脚『架的席度在3Om以下，乂不届于岛耸结构. 所以,在本条中将风振系数官视为1。另根据脚手架的使用年限 一般不会超过10年,为求得经济上的合理性,故按《建筑结构 荷载规范》GB 50009 2001中规定的10年一遇的基本风压作为 设计依据.

4.3.2本条是按(97)建标工字第20号文,关F《编制建筑施 匸脚手架安全技术标准的统J规定》(修订稿)5.3中的规定采 用的。

4. 3.3本条为做到对风圧髙度变化系数与国家现仃标准相吻合・ 故按现行国家标准《建筑结构荷救规范》GB 50009 2001中的 规定采用a

4. 3.4本条对一些特殊大风地K的J_lt本风压所作的不得小F O. 2kN/nr的规定，是旳虑这些地区采用木脚手•架的凹能性比较 大•而大风对M搭设和使用都产生很大影响，为不给使用単•位带 来太多的麻烦,只要不是在8级以上大风时,一般来说按此要求 可不需加固而保证安全。

5设计计算

5,1基本规定

5. 1.1本条主要是明确进行脚手架设计时,必须坚持的原则是 牢固可靠，能满足施工用的堆料、行车、走人等进行安全操作的 要求•并且搭拆要简单方便。

5.1.2因各地所用房手架材料不尽相同.搭设方法可能与本规 范的规定有差异,为解决这一问题,本条规定这样的脚手架在搭 设前必须根据实际情况进行设计计算，以确保脚手架的安全.

5.1.3-5.1.4说明木脚手架设计计算时,所应遵循的方法和 原则＜_s

5.1.5进行脚手架设计的目的是要把住安全关,杜绝安全事故 的发生，本条规定的设计内容就是把安全要求具体化，把I：作落 到实处.

5. 1.7架高在20m以上时,因受风力的影响较大,故规定应将 各类荷載与风荷载共同作用进行荷作组合设计。

5.1.8脚手架』杆底部的地基承载力受外界的影响较大,对共 釆用一定的折减系数进行降低,以便保证脚「架的安全。

5.1.9原木沿其长度的直径变化率系根据国际通用数值采用的. 至于挠度、稳定和强度汁算的槻血系取不利彳立置。

5.1.10因纵向水平杆E要承受由横向水平杆传来的集中荷向, 而横向水平杆由于其间距布置不同,而冇对纵向水平杆受力的不 利位置，故纵向水平杆应按受力的最不利位置计算O

5. Lll 一般来讲，当脚F架步距为等步距,所仃连墙件的唯距 与纵向间距完全相同时.底部立杆受力最大,此处应为最危险 段,应进行核算•若此段核算已安全其余段就应更安全。至F杆 件的计算长度,可把木脚K架视为以连墙件间距为长度固定的校 接框架结构体系,即其计算於度本应按两端为固端号虑,但为了 安全,改按最不利的情况一端固定、一端较支考虑。这时,% =O∙7O7H,号虑到由「•受收缩和横纹压缩等的影响,在木结构 中很难使端部得到真正的刚性固定•所以■采用H_o=0.8H;另 根据建设部《编制建筑施工脚手架安全技术标准的统•规定》修 订稿07)建标工字第20 2文中的规定：脚手架的强度计算. 除按极限状态设计外，还应满足容许应力法的安全系数如F∙5∙ 但根据文中的统一计算方法.根本不适用于竹木结构.其体的说 竹木结构不存在匀质系数(材料安全系数等于匀质系数的倒数九 所以，按此规定的要求,在木脚F架中推不出KL这样,只能 另辟蹊径,先用同一树种按极限状态设计,其强度设计值为 l3N∕mm∖按《木結构设计规范》GB 50005 - 2003中的规定, 乘以适合木脚「架的调整系数后，掘度设计｛∣^,L应为 15. 74N/mrɪr ；而这-树种按容许应力法设i [ , Jζ容许应力 [f_c] =12NAnm气 乘规定的调整系数后为l4,2N∕mH.将其 二者的比值作为假足的材料安全系数.即为Ji岑"= l∙l()8∙为

I *1 ⅜ 乙

方便计算,将此值乘以长度计算系数,则/L= L 108 X 0.8 = 0. 886 釆用Hn=O.9"。同理.m排架苴杆的计算长度釆用 Ih = II_O

5・1.12本条规定按最不利倚载布置求最大内力.•般坡不利情 况为*

脚手板求最大支座弯矩应在相邻两跨布置施匸荷载H求跨中 最大宵矩应隔n布置施工荷载。

横向水平杆求支座弯矩应在悬臂部分布置施「荷载，而跨中 下布庁；求勝中最大弯矩应在跨中布貿施匚荷载,悬W不布置, 然后取其大值作为计算依据。

纵向水平杆则应取横向水平杆刈墙端作用在纵向水平杆的支 座反力作为计算依据。

5, I. 13-5. L 14 扶行《木结构设计规范》GB 50005 - 2003中

5.2杆件设计计算

S∙2∙ 1本条中的第2款第2项双排脚手架横向水平杆计算简图 为简化计算筒图,为r说明计算筒图的依据，现将简化计算做个 对比。分别计算如下（按横向水平肝间距O∙75m计算）：

1正确计算

I）计算筒图

胃=O32kN∕E                     i

K 50

图10双排架横向水平杆永久荷就作用计算简图

g_ςι=2 84kNZm

550

W H 双排架横向水平HnJ变荷載作用计算简图」

g_ι∕2.K4kN∕m

} 550                     850                ,

图12欢排架横向水平杆可变荷载作用计算简图二

2）荷载计算

水久荷载

脚手板自取        0. 35kN∕m^-'

横向水平杆n币：    O. O34kN∕m

可变荷载

施「•荷载          3, OkN/m

• 3)内力计算

线荷载：g=0∙9X [1,2X (0.35X0. 75+0.()34)] =0.32kN∕m

Kq=O. 9X 1. 4×3. 0X0. 75 = 2. 84kN∕m

弯矩:

水久荷載作用怂臂端弯矩

永久荷載跨中弯矩

1                  r /A rc.2^2

M_K = ~ ×0< 32×0. 85² × 1 ^- (θ"g5)  =0∙0lkN∙m

此弯矩在距B支座O. 044m处，

施工荷载作用悬臂端弯矩

Mm = -I-X 2, 84 ×0. 55²=0. 43kN ∙ m

施工荷载府中弯矩

M_q = ɪ X2. 84 ×0. 85×0. 011 -ɪ ײ∙ ⁸⁴ ×°・ O44² =0. 05kN ・ m

悬臂端最大最矩

Mhm _e =    + ʌ^ZʃeQ =。・。4 8+Q. 4 3 = 0. 4 7 8 k “\ ∙ m

跨中最大弯矩 M_nWt 二 MR+ Mq = 0. 01+0* 05=0. 06kN ∙ m 因为M_nMXC>M_nttx.所以，应采用M_rmo作为计算依据。

2简化计算

W 13双排架横向水平杆跨中弯矩计算简图

I∣II∙Π∙∙∙4∏∣T

hiii∣ιlHHia

I-LI-2d

图M 双排架横向水平杆悬Ift端弯坦计算筒图

2)弯矩计算

悬臂端弯矩 M, =*"2 = *X3∙ 16X0. 552=0, 478kN ∙ m U       U

跨中弯矩 M_nwU =牛西= gx3∙ 16X0.852=0. 285kN ∙ πι

O      O

因为 M,∙>Mg_lt,所以.仍应以M作为计算依据。

3根据以上两种计算结果比较,前一种计算比较复杂,后 一种计算比较简単.易于掌握，起控制作用的悬皆端仃知两者乂一 致，从实际情况分析,脚「架上的堆料是不会放在悬臂端的。所 以.用简化计算方法，既能保证安全，又方便实用。

本条中的第I款饶度简化计算，其道理也一样・现采用西北 厶杉（强度等级为TClD为例，通过MiI算数据对正确计算方 法与简化计算方法进行比较,以便说明。按本规范要求.本例横 向水平杆的梢径为80mm, K度选为中间偵2.2m∙ JG跨中计算 截面处直径约为IoOmm,悬臂端直径按偏于安全号虑,也用 IOOmm计算。

（1）正确计算

悬肾端永久荷载产生的挠度

+ 3X(

二 0, 32 X 550 X 85。3 ^24 X 9000 X 4908738

L 609 X IO^lI

1. 06 X IO¹²

悬臂端HJ変荷载产生的挠度

^VQr= 2⅛∕(⁴⁺³×f)

—21 X 9000 × 4908738「⁺^^{3 X} θʒ)

_2. 39 × IO¹² ₉ g -HV丽=2∙25Omm

送 A挠度 女=% +UQC 。. 152+2. 25O=≈2.1()2rnm

(2)简化计算挠度

b⅛ H ɪ 扌$ Jft⁼ 7； zɪ ` °q'— ≡≡-------------------------

^{J , IC A} 385E/ 385 X 9000XJ908738

8. 248×10¹² _{n yl0},

= T⅞W=°∙ 485mm

悬臂端挠度

^⅛(⁴÷³×f)

_ 3・ 16 X 550"X 850（ ∣       O_L 55 \

'24 X 9000 X 4908738∖       0?85/

₌2_L655 XJOI²

_ 17θ6^× IO^ir

=2・ 5O5mm

（3）通过以上两种计算方法进行比较,正确计算比简化计算 复杂.同时从计算结果看,跨屮挠度值比较小，悬臂端的挠度值 比较大,简化ImL比正确计算值大•点.也偏J安全,并可看 I^tH是简化计算悬VT端的挠度起控制作用,且远小于挠度控制值, 而IL本例选用的木杆是强度等级最低-级的.所以,JU也木杆也 同样能满足要求。

从以上计算结果可以看出,简化计算既反映了实际情况,又 保证「安全•便于现场人员掌握和计算,因此，本规范采用r这 种简化计算。

5.2.2条文规定的受弯构件的i∣T公式也按《木结构设计规范》 GB 50005—2003 规定釆用。

条丈中规定当号虐风荷载作用时,MW为风播藝作卸干葉南

水平方向所产生的弯矩,这里就"•个荷载组合问鼠活荷载应 乘以Q9的组合系数•

5- 2.3根据本规范第3.3.3条规定的单根绑扎钢總的抗拉强度 设计值•来计算脚手架尚点绑扎钢丝的抗拉週度段计值。

5.2.4脚手架的立杆属于轴心受圧的细K杆件,可能会卩、I为失 稳而破坏。因此.弹性受压杆件、可按欧拉公式求出极限临界应 力，而临界应力与强度设计值的比值就是小于1的稳定系数孔 方外,根据建设部《编制建筑施「•脚F架安全技术标准的统一规 定》，凡是按稳定计算的,其计算结果应达到容许应力法中的安 全系数⅛≥2_o本規范第5. Lll条以调粮其计算K度来満足此 要求，

5- 2.5本条有关轴心受圧的稳定系数公式,是依照实验宅中在 悴通温度F进行实验的数据,是一条双曲线方程式（欧拉双曲 线）。

5. 2.6求稳定系数时.应先求出杆件的K细比.本条给岀r计 算长细比的公式。

5.2.7参见本规范第5- 2.5条的说明，

5-2.8参见本规范第5.1,8条的说明。

6构造与措设

6.1构造与搭设的基本要求

6∙ L 2~6.I. 4 Ill于单排脚「染的横向水平杆在搭设时耍搁置在 建筑物的墙体化,为r保证在使用过程中的安全，本条特对单排 脚F架的措设构造的适用范围和做法做J'明确的规定，以便F 操作.

6.2外脚手架的构造与搭设

• 6.2. I外脚F架的构造参数主要是总结「各地现用脚F架的情 况・在保证脚F架安全稳定、方便使用的条件卜制定的。

6.2.2乾刀撑的作用是使脚手架在纵向形成稳定结构,本条的 各项要求都是为r保证脚手架的纵向稳定,以防止脚手架纵向变 形发生整体倒塌而规定的。

6. 2.3在脚尹架搭设的高度较低时或暂时无法设置.连墙件时, 必须设置抛撑，

6. 2.4连墙件是防止脚手架横向倾覆的,所以•要求连墙件既 能抗拉又能抗压。

6・2・5横向水平杆主要是承受脚手•板传来的荷载,然后传递给 纵向水平杆和ML它的稳定与否,宜接影响到脚手架的正常使 用和操作人员的安全。所以,本条对JI：搁置K度、具体位置、周 转拆除等要求作r明确的规定。

6, 2. 6-6, 2.9对立.杆埋设坑深的规定是在保证立杆埋:设穏定的 前提下,按一般习惯性的做法而规定的。做好排水,是防止雨水 渗入影响立杆的稳定。到建筑物顶部后，立杆外髙里低是为了便 于操作,又能搭设外围护,保证安全。

• 6.2. IO木脚手架与钢管脚手架不同,不能对接，只能措接•本 条的各项规定就是为r保证搭接接头的安全可供,减小偏心及対 正常传力带来的影响，确保施工的顺利进行。

6.2.11纵向水平杆绑在归杆的里侧.一方面是为r减小横向水 平杆的跨度，另一方面是为了增加立杆的稳定。

6.2.12纵向水平杆同一步架的大头朝向相同是为r便于搭接绑 扎.相邻两步架大头朝向相反是为了防止脚为了沿纵向产生偏心 荷载而影响脚手架在纵向的稳定。

6. 2. 13横向水平杆大头的朝向是根据受力情况来规定的•紧贴 H杆的横向水平杆要与立杆绑牢是为r增加立杆的承载能力和整 体稳定,至于沿史杆tF相邻错开放置横向水平杆E要是为了保 证立杆轴心受力。

• 6.2. 14立杆与纵向水平杆相交处绑t字扣是使其受力后愈来愈 紧,同时可增加两杆件紧密接触后的摩阻力,而其余的接头均属 干连接需要.故绑顺扣即可，但此两种扣在拧紧时均不得过紧或 过松。

6.2.16各地使用的脚『板种类较多,本规范尽可能将现冇各种 在用脚手板汇集起来列为附录B以供参号,但必须按照适用、 安全的要求进行选择。实际使用时•竹片并列脚手板因不好掌握 推车方向.易发生翻车事故,不宜用于有水平运输的脚手架，薄 钢脚『板因易滑和生锈，不宜用于冬季或多雨潮湿地区_O

• 6.2. In本条t要是保证架下行人的安全•但现用的封闭和防护 措施形式较多，此条未作硬性规定必须采取哪些形式，各地区可 结合当地实际情况采用防护措施。

6. 2.19本条对底层剧右门洞时，从受力情况对脚『架的搭设方 法作出r洋细规定。

6.2.20本条对遇窗洞时，脚「架的纵，横向水平杆应遵照的措 设方法作出r规定。

6∙3満堂脚手架的构造与搭设

6∙3∙1满堂脚手架的构造参数,系总结全国各地的经验综合制 定的.

6-3.2满堂脚F架-般用于封闭的室内大空间工程.搭设面积 较大，因此，必须通过构造设置乾刀撑、斜撑等以保证其整体稳 定。另外,满堂脚手架只冇顶面作业,因此，搭设时不得分层而 应一直到顶，保证KHYjti好的幣体性。

6.3.3本条是为r保证满堂架的整体稳定而提出来的。要求在 脚手架外测沿高度方向搭设的剪刀撑斜tF的端部处・在架体内， 沿着水平方向.搭设水平乾刀撑,其宽度与纵向剪刀據相同。

6.3.4~6.3.5本条是按照地基一般承载丿J和构造要求.而提出 的对垫木的规定.这样执行使用较方便。

6.4烟囱、水塔架的构造与搭设

6.4.1因烟囱、水塔本身不允许脚手架附于其上.故本条明确 规定严禁采用单排架。

6.4.2从立杆构造需要和保证受力合理两个方面对其布IS作T 规定。

6. 4.3本条对纵向和横IhJ水平杆的布#及M间距作出r硬性规 定，以确保这些独立•架的安全，

6.4.4严格规定栏杆的R体做法和安全网必须设置的位置和 方法。

6.4.5指架子每面的外侧均需设？L

6. 4.6烟肉、水塔均为髙錄构筑物.除满足脚戸架的强度和稳 定外•还应防止架K的扭转和遇风揺見,提出r必须设置连墙件 的要求，因岫、水塔结构上不能留仃洞眼.因此提出在浇注混 凝土或砌筑时,预先埋入连墙件的连接件.再与连墙件连接。

6.4.7〜6.4.8条文中规定的烟囱、水塔脚手架搭设程序应严格 遵守。由于水塔上部挑出尺寸较大,不'立措设挑架,所以，这里. 规定应措设多排架逐渐改为两排架的挤设方法_O

6.5斜道的构造与搭设

6.5.1 一字形斜道水平长度宜控制在20m以内，者操作人员负 度走得过长易于疲累。

6. 5.2之字形斜道应设置平台，这里从使用和安全的角度作了 最小平台面积的规定。

6.5.3根据人体行走和不易于劳累的条件，对坡度作r规定。 当只作施工人员通行时，斜道的坡度可按高：K=I = 3来确定3 如还需要运输物料时，其坡度应按高，长=1 ： 6来确定。

6・5.4斜道一般来说承受的荷载都较大•所以立.杆必须要:保证 其上荷载的安全传递,因而强调r立杆间距要由计算来确定。

6.5. 5-6. 5, 6为考虑斜道的稳定而提出来的要求。

6. 5. 7系根据受力要求而限制的。

6. 5.8-6. 5. IO这儿条是必须遵守的安全措施』

7脚手架拆除

7∙oq〜7.03 规定r -般脚「架的拆除顺序与原则。这是保证 不发生安全事故的必要条件“

7JL 5-7. 0.6对拆除可能遇到的有关安全的J丄体情况和问题规 定处理要求。

70・7本条规定一方面防止抛掷伤人；労一方面是防止脚手架 杆件在抛掷过程中发生变形,扭曲在。

7.0.8考虑山于中途换人不熟悉已拆部分的情况,因而易发生 意外事故。拆除中途停歐时，对易塌、易掉杆件进行加中的目 的,是为r防止突然坠落伤人.

7.0.9连墙件的拆除应随拆除架体同步进行，以便脚手架始终 保持穏定状态。

8安全管理

8∙0∙l按照相关的法律和法规的要求，脚S架届于危险性较大 的分部分项1：程,应编制。项施r方案.并经公司总工批准，经 监理单位审核后实施。在实施前要向工人交底，应严格按方案 实施。

8.0.2本条规定是防止。.杆的正常传丿J受到影响,K至影响到 脚尹架的常休安全.

8∙0∙4为脚F架支承于永久性结构时，永久结构应具和足够的 承载能力，才能保艇脚手架的安全。

8.0.5匕料平台荷载较大,且受动荷载作用.故应独立设St并 加强构造,其受力杆件不应与脚手架共用.否则,易危及脚手架 的安全使用。

8・0.6本条规定是防止给脚手架带来冲击荷载或超载,影响脚 手架的安全。

8-0.7对单排架本规范没有考虑在其上走运料小车的荷載作用• 8.0.8刀削、斧砍或钻眼均损伤木材截而，降低承载能力.Il 易产生内伤,造成与故隐患。定期进行外观检査剔除不合格者, 是从制度上来保证做到使用合格的材料。

8∙0∙9本条规定连墙件与横向水平杆要严格分开・各起各的作 用，决不能混用。若遇冇这种情况应设双杆，一根用来作连墙 件.另一根用来作横向水平杆。

8.0.丨1〜8・0, 12脚手架验收制度是确保使用安全的币哩环i規 停工一段时冋后，由于自然力或其他的原因会造成脚Γ架松动、 缺件■下沉等隐患,因而应按新搭脚T架标准重新检査验收, 8.0.13脚手架经搭设好进行验收后,严禁随意抽拆任何杆 件，以保证脚手架的稳定和安全.至于及时清除垃圾和冰Ui主要

是防止操作人员滑跌。

8.0. 14遇仃大风雨或解冻情况，要立即检査和维修,方能保证 脚手架的安全使用.

8∙0∙ 15本条规定严禁攣登架F上下,是因为这样可能会由F踏 空、失手等原因,发生坠落,造成人员伤亡’

K.0.16脚手架在使用过程中，耍建/定期、定时的经常性检査 制度.以便能及时发现和解决问题。

«.0.17本条是为防止发生不必要的安全小故而作的规定“

附录A常用脚手板的规格种类

本附录A.O∙1〜A. Q.3所列钢、竹、木和钢木混合的焊接脚 F板.均系全国现行采用的脚手板,此附录仅供制作牌手板时 参考』

附录B木脚手架计算常用材料、工具重量

本附录是为方便现场计算.从《建筑结构荷载规范》 GB 50009 2001附录A中摘取岀木脚「架汁算中的常用数据。 该附录中没有的砖车、灰车、脚F板等的页虻为现场调査的数理 统计结果_B
