The method Of ViSUal SPeCtrOSCOPiC analysis Of metal materials— Part 6： The ViSUal SPeCtrOSCOPiC method Of identifying iron-nickel SUPeranOyS
2017-04-12 发布
2017-10-01 实施
HB 8423《金属材料牌号鉴别方法》分为九个部分：
——第1部分：看谱法鉴别铝合金牌号；
——第2部分：看谱法鉴别钛合金牌号；
——第3部分：看谱法鉴别合金结构钢牌号；
——第4部分：看谱法鉴别不锈钢和耐热钢牌号；
——第5部分：看谱法鉴别高速工具钢牌号；
——第6部分：看谱法鉴别铁镣基高温合金牌号；
一一第7部分：看谱法鉴别镣基高温合金牌号；
一一第8部分：看谱法鉴别钻基高温合金牌号；
一一第9部分：看谱法鉴别铜合金牌号。
本部分为HB 8423《金属材料牌号鉴别方法》中的第6部分。
本部分按GB/T 1. 1-2009给出的规则起草。
本部分由中国航空综合技术研究所归口。
本部分起草单位：中国航空工业集团公司北京航空材料研究院、成都发动机（集团）有限公司。
本部分主要起草人：刘晓燕、陈靖、谢文博、王荣、李国华、徐秋心、杨春晟、高颂、 庞晓辉、曹方、张桂竹、宋晓辉。
1范围
本部分规定了釆用看谱分析方法鉴别铁镣基高温合金牌号的方法原理、仪器及工作条件和鉴别步 骤。
本部分适用于表A. 1所列铁镣基高温合金牌号的鉴别。表A. 1所列牌号的合金元素种类及其含量 （即质量分数）在本部分各相应元素含量测定强度标界定的范围内，也可参照本部分进行牌号鉴别。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HB 8423. 1金属材料牌号鉴别方法 第1部分：看谱法鉴别铝合金牌号
3术语和定义
HB 8423. 1界定的术语和定义适用于本文件。
4方法原理
合金牌号由其合金化学成分决定，不同类别不同牌号的合金，其光谱结构特征不同。通过目视观测 看谱镜视场中样品在电弧或火花光源激发下辐射的可见光谱区内样品光谱结构特征,判定样品所属的合 金类别；釆用定性测定方法判定样品的组分元素；釆用强度标法对相关合金元素，特别是特征合金元素 的含量进行半定量测定，根据测定结果比对相应标准的牌号及化学成分，判定样品所属的合金牌号。
5仪器及工作条件
5. 1仪器
5.1.1看谱镜
光栅色散系统或棱镜色散系统台式或便携式看谱镜。看谱镜应满足下列要求：

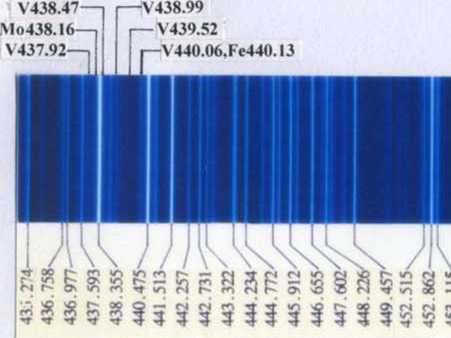

a） 光强：在44Onm处能清晰地观察到Fe438. 355、Fe440. 475和Fe441. 513三条铁谱线（参见 图 B. 1 或图 B. 2）；在 65Onm 附近能清晰地观察到 Fe646. 273、Fe646. 921、Fe647. 563>Fe648. 188 四条铁谱线（参见图B. 1或图B. 2）；
b） 分辨率：能分辨开Fe519. 146与Fe519. 235、Fe487. 132与Fe487. 214等铁双线（参见图B. 1 或图B.2）o
注：本部分中，谱线波长单位为纳米（nm）,例如："Fe438.355 ”表示波长为438. 355nm的铁谱线，其波长值在 图B. 1或图B. 2中取至小数点后3位，在第6章中各分析线及比较线的波长值取至小数点后2位。
5.1.2激发光源
激发光源为随看谱镜配置的交流电弧或低压火花光源。激发光源应能满足下列要求：
a） 激发稳定性：当分析间隙在2mm~3mm时，能产生稳定的电弧放电；
b） 激发能力：釆用低压火花激发硅、铝元素时，硅的检出限应低于0.3%,铝的检出限应低于1%。
5.2工作条件
5. 2. 1电源
具有独立可靠地线的单相三线电源，电压为220V,功率大于1. 5kW<,
5.2.2辅助电极（简称电极）
纯铜盘或棒。
5.2.3分析间隙
分析间隙一般为Imm〜2mm。特殊情况，在相关元素测定时规定。
5.2.4样品预处理和激发
带有油污、厚重锈斑、涂镀层、氧化层的样品激发面应经打磨去除表层，一般样品可不进行表面处 理。
样品按5. 2. 1-5. 2.3规定条件进行激发。除硅、铝测定釆用低压火花激发外，其余元素的测定均 釆用电孤激发。
6鉴别步骤
6. 1基体元素及合金类别鉴别
本部分铁镣基高温合金，是指镣含量不低于20%的以铁、镣为主要合金元素的高温合金。WNi大于 50%的GH4169及K4169也归入本部分测定。
鉴别样品是否属铁镣基高温合金，可参照图1所示的具有代表性的各类样品的光谱结构特征来判 定。
图1中谱图V为铁镣类高温合金样品典型的光谱结构特征：铁谱线强度仍较高，倍谱线Cr492. 23 强度也高；镣谱线Ni491.84明显出现（Ni491.84的检出限大于10%）,随着样品中镣的增高，该谱线强 度增强，而铁谱线强度下降，光谱结构越来越复杂。若被鉴别样品的光谱在同波段范围内与其相似，则 样品应属于铁镣基类高温合金，可用本部分规定的方法对其所属牌号进行鉴别。
图1中其他类别合金的典型光谱结构特征在相关标准中再予以说明。
注：本部分图1〜图11均釆用光栅看谱镜图谱，当使用稜镜看谱镜时，线色散率会有所差异（参见表B. 1及图B. 1、 图 B. 2）。
6. 2合金元素的定性测定
6. 2. 1测定元素种类
定性测定元素有镣（Ni）、铭（Cr）、钻（Co）、钙（W）、钳（M0）、钥（V）、钛（Ti）、馄（Nb）和铝（AD 共九种。
6. 2.2定性测定元素分析线（组）波长及检出限
定性测定元素分析线（组）波长人及检出限WL见表1。
Mn482∙35
Fe489.08 he487,82-1 Fe487,2!―∣ Fe487.13-.I 85.98—1
Fe489.l5
[―Fe49033
∣-Fe491.90(Ti49i.99)
r—Fe492.05
[―Fe495.76
铁基合金 弹簧钢 65 Mn
Cr≤0,25% Fe：余 fit
结构钢 18Cr2Ni4W~ Cr： M5%~1.65% Ni: 4.0%-4.5% Fe：余 JR
高速工具钢
WiSCr4 V
Cr* 3,8%-4.4%
W： I7,5%^19.O%
V： l.0%-l.4%
Fet余欧
耐热不锈钢 1Crl8Ni9Ti Crt 17.O%-I9.O% \i： 8.0%-ll.0% Fe:余Ift
铁•镣基高温合金 GH2132
Cr： I33‰16,O% NiS 24∙0%~27.0% Fe:余敵
镣基合金
GH4049
Cr： 9.5%^16.0%
COt 14.0%-∣6,0%
Ni:余量
钻基合金
K640
Cr: 24.5%^26.5%
Ni: 9.5%^1l.5%
COt余堆
Co4813 Co484∙04-J W4W38— Ni486∙63
V48755
Cr492,23
~ r492.09
—M491S4
—Co486.79/Mo486.80/Ti486.83
表1定性测定元素分析线（组）波长Z及检岀限WL
|
元素 |
λ∕nm |
wl∕% |
2/nm |
vvl∕% |
|
格(Cr) |
Cr492. 23 |
0.6 |
Cr534. 58(ICr) Cr534. 83 (2Cr) |
0.2 |
|
镣(Ni) |
N1490. 44 (INii) Ni491.84(2Ni,) |
10 |
Nι508. 05/. 11 (INi2) |
0.5 |
|
钻(Co) |
Co534. 27/. 34 Co535.21/. 35 (ICO) |
2 |
— |
— |
|
鸨(W) |
W505. 33 W505. 46 |
0.5 |
W484. 38(IW) |
0.5 |
|
钥(MO) |
Mo550. 65 Mo553. 31 Mo557. 05 (IMo) |
0. 1 |
— |
— |
|
钥(V) |
V487. 55(IV) |
0. 1 |
— |
— |
|
钛(Ti) |
Ti498. 17 Ti499. 11 Ti499. 95 Ti500. 72 Ti501.42 |
0. 05 |
T1489. 99 (ITi) |
0.2 |
|
貿(Nb) |
Nb509. 53 Nb510. 02 |
0. 15 |
Nb534. 42 (INb) Nb535. 07 (2Nb) |
0. 15 |
|
铝(Al) |
AI569. 65 (IAI) A1572. 27 (2AI) |
1 |
— |
— |
6. 3合金元素半定量测定
6. 3. 1镣的测定
6.3.1.1 概述
镣是铁镣基高温合金的主要合金元素，按含镣量的不同，可分为：I类低镣（WNi： 20%〜30%）、II 类中镣（WNi： 30%~40%）和III类高镣（WNi： 40%以上）三个类别（参见图12）,对样品镣含量进行测定有利 于提高样品牌号鉴别的正确性。
镣的测定釆用两组图谱，每组强度标均分为三个测定含量区间，其作用等同，但所采用的光谱波段 不同，目的是完全展示不同牌号的光谱结构特征。
6.3. 1.2测定参数
6.3. 1.2. 1 镣1 组
测定参数如下：
a） 分析线：INh490. 44、2Ni.491.84；
b） 比较线：lFe490. 33、2Fe491. 89；
C）图谱：见图2；
d）强度标：见表2o

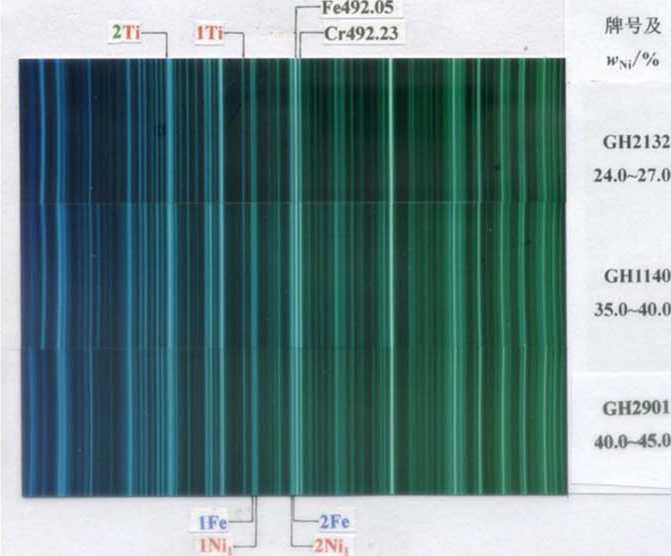

图2镣测定图谱（镣1组）
表2镣测定强度标（镣1组）
|
IVNi/% |
强度标志 |
牌号a |
|
20 〜30 |
1 Ni1 <IFe； 2Nh稳定出现 |
图12中1类含Ni合金所有牌号 |
|
30 〜40 |
INi,≤IFe： 2Ni,<2Fe |
图12中II类含Ni合金所有牌号 |
|
>40 |
INhNlFe; 2Ni,≤2Fe |
图12中IH类含Ni合金所有牌号 |
|
a所列牌号为其质量分数“及强度标志相对应的表A. 1中的所有牌号。 | ||
6. 3. 1.2.2 镣 2 组
测定参数如下：
a） 分析线：1 Nh508. 05/. 11、2Ni251 1.54；
b） 比较线：1Cu510. 55；
C）图谱：见图3；
d）强度标：见表3,
6.3. 1.3测定说明
镣含量高，镣谱线强度稳定，预燃时间不作规定。
镣1组与基体及类别鉴别图谱（图1）在同一光谱区，可同时进行样品基体元素、合金类别的判定和 镣含量的测定。镣1组用铁谱线作比较线，对于铁含量随裸含量增高而降低的牌号，可增高竦测定的灵 敏度。
镣2组釆用铜电极的谱线作比较线，强度标不受铁含量的改变而变化，因而较为稳定。在裸2组光 谱区，不同牌号，特别是含馄的牌号，光谱结构特征明显，有利于牌号的快速判定。

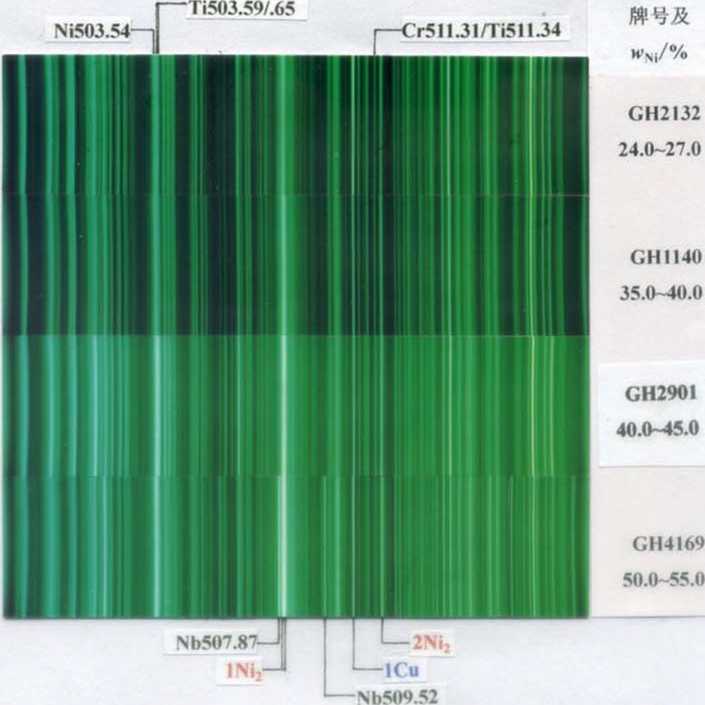

图3镣测定图谱（镣2组）
表3镣测定强度标（镣2组）
|
VVNi/% |
强度标志 |
牌号 |
|
20 〜30 |
INi2、2Nh<lCu |
图12中I类含Ni合金所有牌号 |
|
30 〜40 |
2Ni2≤lCu; !Ni2>lCu |
__________图12中II类含Ni合金所有牌号__________ |
|
>40 |
2NLNlCu; !Ni2>lCu |
图12中III类含Ni合金所有牌号 |
6.3.2铭的测定
6. 3. 2. 1 概述
表A. 1所列除镣钻系列合金外均含铭，高含量格的测定对牌号鉴别起辅助作用。馅的测定釆用一 组图谱，强度标分为三个测定含量区间。
6.3.2.2测定参数
测定参数如下：
a） 分析线：ICr534. 58、2Cr534. 83；
b） 比较线：lFe537. 15；
C）图谱：见图4；
d）强度标：见表4.
—Mo536.06
牌号及
WCr/%
GH2132
133-16.0
GH1I40
20.0-23.0

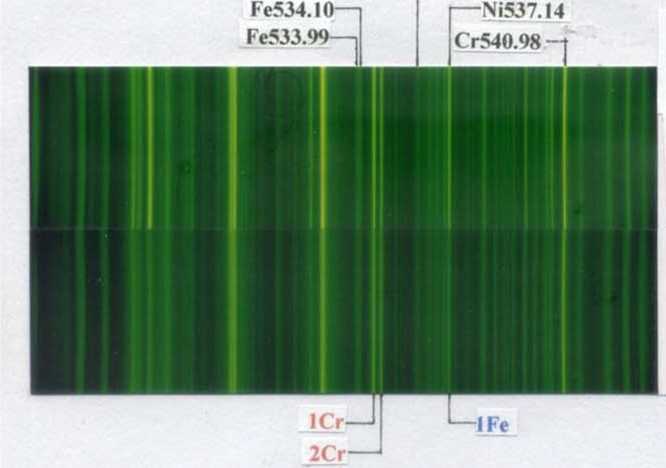

图4铭测定图谱
表4铭测定强度标
|
VVCr/% |
强度标志 |
牌号 |
|
10 〜13 |
lCr≤lFe |
GH2038> GH2696、GH2901、K214、GH2761 |
|
13 〜17 |
lCr>lFe; 2Cr≤lFe |
GH2761. GH2302、GH2135> GH2150、GH2130. GH2132、GHIo40、 GH2706、GH2747> K213 |
|
17 〜23 |
2Cr≥lFe |
GH4169、GH2984、GHloI5、GHloI6、GHll31、GHII40、GH2035A> GHlo35、K4169、K211 |
6. 3. 2. 3测定说明
铭含量高，铭谱线强度稳定，预燃时间不作规定。
由于该类合金基体铁量下降，相同含量铭分析线与铁比较线的相对强度比增大，是该类合金光谱的 特征。当样品中钥含量大于1%时，Mo536. 06宽线出现，含高細量的GH4169在ICr、2Cr两旁会出现 两条锯线(见图5)。
6.3.3貿的测定
6. 3. 3. 1 概述
表A. 1中共有11个牌号含有貿，馄是这些牌号区别于其他牌号的特征元素。馄的测定釆用一组图 谱，强度标分为四个测定含量区间。
6. 3. 3. 2测定参数
测定参数如下：
a) 分析线：lNb534.42∖ 2Nb535. 07；
b) 比较线：lFe534.10、2Fe532. 42. 3Fe537. 15；
C）图谱：见图5；
d）强度标：见表5。
牌号及
w、b/%
GH2901
无Nb
GH4169
4.75-5.50

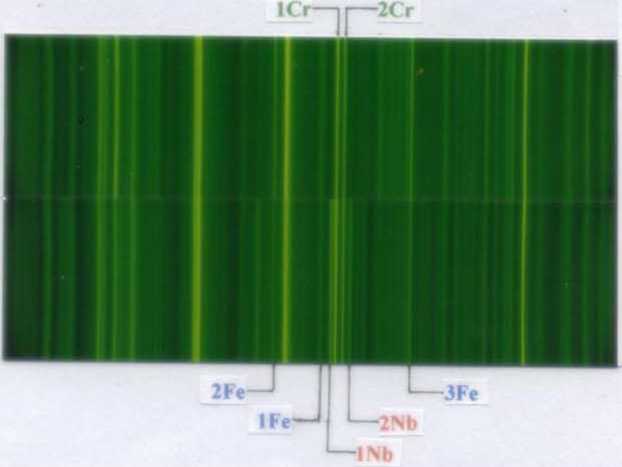

图5锻测定图谱
表5弱测定强度标
|
VVNb/% |
强度标志 |
___________W⅛___________ |
|
<0. 1 |
INb、2Nb未出现 |
表A. 1中不含馄的牌号 |
|
1〜2 |
lNb> 2NbNlFe |
GHIl31、GHIOI6、GHlOI5、GH1035> GH2150 |
|
^3 |
INb、2Nb>lFe: INb、2Nb<2Fe |
GH2706、GH2903 |
|
8 |
INb、2Nb>2Fe; INb、2Nb<3Fe |
GH2907、GH2909. GH4169> K4169 |
6.3.3.3测定说明
预燃时间不作规定。分析间隙应控制在约1mm。
INb、2Nb与ICr、2Cr组成含視的牌号区别于表A. 1中其余牌号的特有的四线光谱结构。
6.3.4鸨的测定
6.3.4. 1 概述
表A. 1中含钙的牌号共有15个，钙的测定釆用一组图谱，强度标分为四个测定含量区间。
6.3.4.2测定参数
测定参数如下：
a） 分析线：1W484. 38；
b） 比较线：lFe485.97∖ 2Fe489. 15；
C）图谱：见图6；
d）强度标：见表6。
Ti484.09-1
一 r486.12∕.l8
牌号及
H>w∕%
GH2132
无W
GHlUO
1.4~1.8

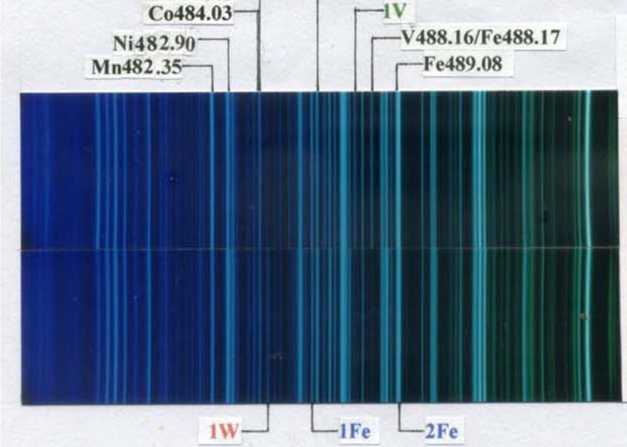

图6鸨测定图谱
表6鸨测定强度标
|
VVW/% |
强度标志 | |
|
1〜2 |
lW≤lFe |
__ GH1140> GH2135 |
|
2〜3 |
IWNIFe： lW<2Fe |
GH2984、GH2150x GH2035A、GH1035. GH2761 |
|
4〜6 |
lW>lFe; lW≤2Fe |
GH2302> GHloI5、GHIl31、GHloI6、GH2130> K213 |
|
6〜8 |
lW≥2Fe |
K213、K214、K211 |
6.3.4.3测定说明
鸨属难熔元素，应预燃30 S后观测。

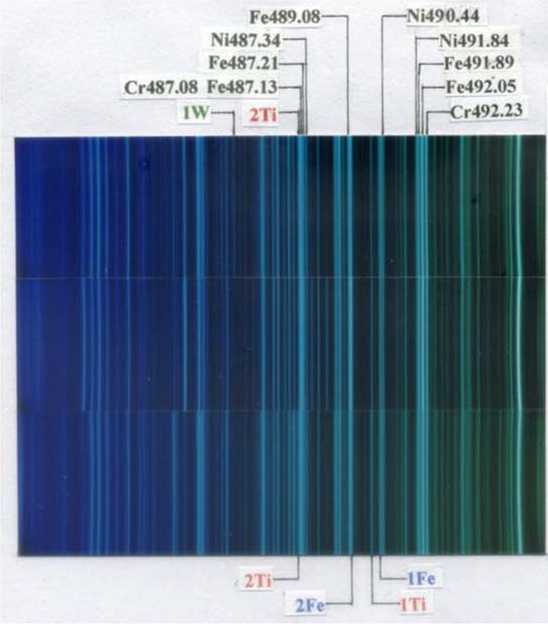

IW与飢测定分析线1V487. 55（见图6）在同一光谱波段，可同时观测样品中飢。
6.3.5飢的测定
6. 3. 5. 1 概述
表A. 1中只有GHIOI6和GH2132含有飢，机是该两个牌号区别于其余牌号的特征元素。飢的测 定采用一组图谱，强度标分为两个含量测定区间。
6. 3. 5. 2测定参数
测定参数如下：
a） 分析线：1V487. 55；
b） 比较线：lFe487.82;
C）图谱：见图7；
d）强度标：见表7。
牌号及
M>y∕%
GHI140
无V
GH2132
0.1~0.5

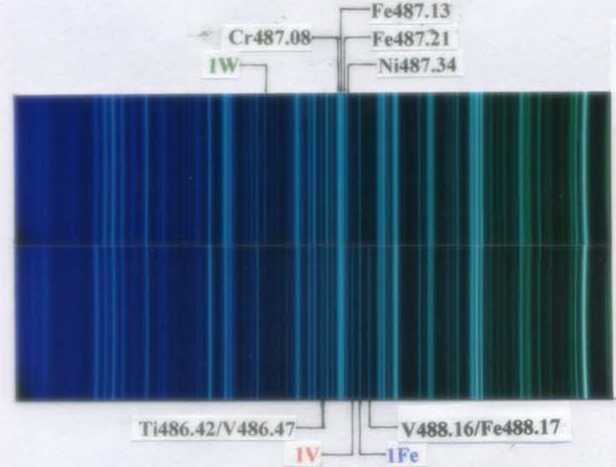

图7飢测定图谱
表7飢测定强度标
|
VW/% |
强度标志 |
__ |
|
<0. 05 |
IV未出现或隐约出现 |
表A. 1中不含机的牌号 |
|
0. I-0.5 |
lV<lFe: IVNlFe |
GHlOl6、GH2132 |
6.3.5.3测定说明
钥属难熔元素，应预燃约20s后观测。在同视场中有鸨组，可同时观测鸨。
6.3. 6铝的测定
6. 3. 6. 1 概述
表A. 1中共有16个牌号含铝，钳是区别于无钳牌号的特征兀素。铝的测定对区分这些牌号起辅助 作用。钥的测定采用一组图谱，强度标分为五个测定含量区间。
6.3.6.2测定参数
测定参数如下：
a) 分析线：IMO557. 05、2Mo563. 25；
b) 比较线：lFe556.96∖ 2Fe562. 46. 3Fe557. 28、4Fe558. 68；
C)图谱：见图8；
d)强度标：见表8。
6.3.6.3测定说明
钥属难熔元素，应预燃约30s后观测。

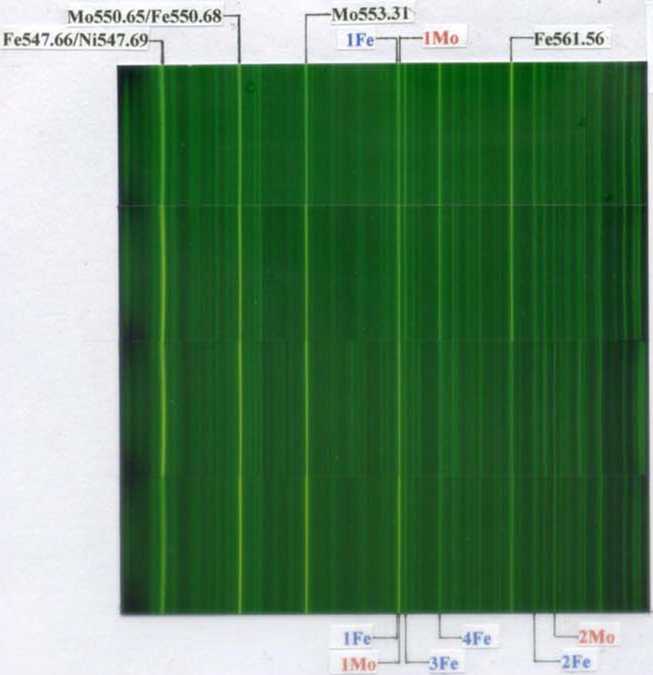

图8中随着相含量的升高，铁含量下降，钥的分析线与铁比较线相对强度发生改变；GH4169的钥 含量低，其铁含量也最低，造成分析线与比较线强度比与含高铝的GH2901分析线与比较线强度比无明 显差异（见图8）,但在直观上GH2901钥分析线强度明显高于GH4169钥分析线强度，在使用图8时应 予以注意。
牌号及
f∕%
GH2132
l.0~L5
GIIll40
2.42.5
GH4I69
2.8-3.3
GH2901
5.0-6.5
|
WMO/% |
强度标志 |
牌号 |
|
<0. 1 |
IM。未出现或隐约出现 |
表A. 1中不含钥的牌号 |
|
1〜2 |
IMoNlFe; 2Mo≤2Fe |
GH2984、GH2132、GH2696、GH2761> GH2135、GH2302 |
|
2〜3 |
2MoN2Fe; 2Mo≤3Fe |
GHIl40、GHIOl5x GHloI6、GHlI31、GH4169、K4169 |
|
3〜5 |
2Mo≥3Fe: 2Mo≤4Fe |
GHloI5、GHloI6、GHII31、GH4169、K4169> GH2150 |
|
5〜7 |
2Mo≥4Fe |
GH2150. GH2901x GH1040 |
牌号及
WTj/%
GH1140
0.7-1.2
GH2132
1.75-2.30
GH2901
2.8-3.1
|
Si/% |
强度标志 |
牌号 |
|
<0. 1 |
ITi未出现 |
表A.1中不含钛的牌号 |
|
1〜2 |
lTi≤lFe: 2Ti 未出现 |
K4169、GH4169、GHlO35、GHll40、GH2035A、GH2984、GH2907、 GH2909> GH2903s GH2706. GH2132、GH2150 |
|
2〜3 |
lTi≥lFe; lTi<2Fe |
GH2132、GH2150、GH2135、GH2302、GH2696. GH2130、GH2901、 GH2038 |
|
3〜4 |
!Ti>lFe: lTi≤2Fe |
GH2696. GH2130、GH2901、GH2761、K213 |
|
4〜5 |
lTi≥2Fe |
K214 |
12
6. 3. 8. 1 概述
表A. 1中有三个牌号含钻，且含量较高，是显著区别于表A. 1中其他牌号的特征元素。但由于其 钻含量范围基本重叠，因而不能从钻含量上彼此区分开，而且三个牌号有两个牌号的主要合金元素的含 量范围均相同，只能视为同一牌号。
钻的测定采用一组图谱，强度标分为两个含量测定区间。
6.3.8.2测定参数
测定参数如下：
a） 分析线：lCo535.21i
b） 比较线：lFe534. 10、2Fe532. 42；
C）图谱：见图10：
d）强度标：见表10»

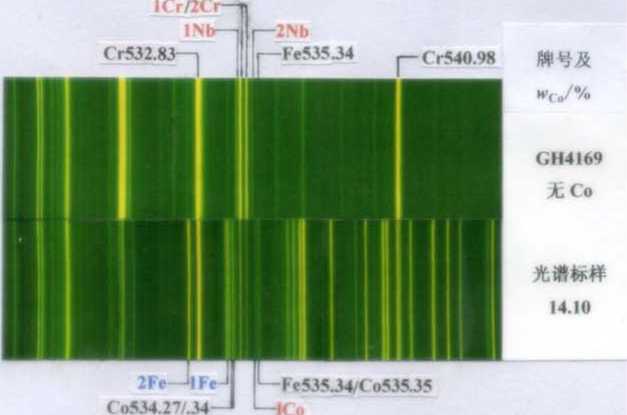

图10钻测定图谱
表10钻测定强度标
|
IVCO/% |
强度标志 | |
|
不含钻 |
ICO未出现 |
__ 表A. 1中不含钻的牌号 |
|
≈15 |
ICoNlFe; lCo<2Fe |
GH2903s GH2907、GH2909 |
6.3.8.3测定说明
钻谱线强度稳定，预燃时间不作规定。
ICO与Co535. 35（受弱Fe535. 34线干扰）组成一双线组，与另一双线组Co534. 27与Co534. 34分 居于铭双线（即ICr、2Cr）两侧。在它们与铭双线之间各有一条旎线，即INb和2Nb（参见图5）,在此 光谱区域可同时观测铭、钻和視。在表A.1中，三个含钻的牌号不含铭，观测不到如图10中GH4169 谱图中的铭双线Cr534. 58、Cr534. 83、Cr532. 83和Cr540. 98等强的铭线，只剩两组钻双线及其之间的 两条絕线（BP INb. 2Nb线），构成其三个牌号有别于表A.1中其他牌号的显著的光谱结构特征。
6.3.9铝的测定
6. 3. 9. 1 概述
表A. 1中共有22个牌号含铝，铝的分析线检出限较高，铝的测定仅限于大于1%以上铝的测定。铝 的测定釆用一组图谱，强度标分为三个含量测定区间。
铝的测定采用低压火花激发。
6.3.9.2测定参数
测定参数如下：
a） 分析线：IA1569.65、2AI572. 27；
b） 比较线：1N567. 96；
C）图谱：见图11；
d）强度标：见表11。
N56β,62 -I
N567.3~η r—€«570.02
N566.66-^I I I—N57I.08
牌号及
*lA∣∕%
光谓标样
2.03

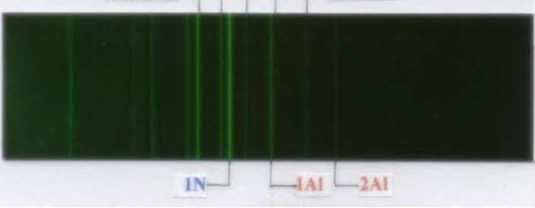

图11铝测定图谱
表11铝测定强度标
|
VVa∣∕% |
强度标志 |
_______________W⅛_______________ |
|
IAI隐约岀现 |
表A. 1中铝为残余挝或含量小于1%的牌号 | |
|
1〜2 |
1A1N1N； 2AI≤1N |
GH2903、GH2150s GH2761、GH2302> GH2130、K214、K213 |
|
2〜4 |
2A1N1N |
GH2302> GH2I35、GH2747、K2I4 |
6.3.9.3测定说明
铝的测定分析间隙应控制在0.4mm内，样品激发面与电极（台）架应有良好的接触，防止电极（台） 架与样品间发生火花放电，分散分析间隙能量，降低谱线强度，影响观测。在严格控制铝的测定条件下, IAK 2A1的检出限可低至1%以下；在现场不能严格控制测定条件下很难观测到，或不能激发出铝的谱 线，可不作铝的测定。
6.4样品牌号判定
6.4.1分类鉴别
根据表A. 1中各牌号铁镣高温合金化学成分组成特点，可按图12进行分类。根据6. 1和6. 2对样 品基体元素和相关合金元素进行定性测定后，只要被鉴别样品在表A. 1所列范围内，参照图12分类框 图，即可判定样品所属的合金牌号。
CrVl
Co^ 15
裸钻类高温合金
Ti、Nb
GH2903
GH2907
GH2909
Al
Si
Ti
GH2903
GH2907
Si :0. 07〜O. 35
GH2909
Si :0.25〜O. 50
GH2038
I类 Ni
20 〜30
GH2038
GH1131
GH1040
GH2132
Wl_Mo
NbX Ti
Ti、Mo、
MO
^6
K213
GH1035
GH1131
GH2132
GH1040
K213
GH1035
GH2035A
Ti、Nb
GH1035
Ak Ti
GH2035A
铁棟变形高温合金
II类 Ni
30 〜40
GH2035A
GH2130
GH2135
GHl 140
GH2130
GH2130
Ti:0, 8-1.3 Al :0. 2〜0.7 Ti: 2. 4 〜3. 2 Al: 1.4 〜2. 2
GH2035A
GH2130
GH2135
Cr
Il-16
GH2135
无CO Cr>10
竦铭类高温合金
GHIOI5
GHIOI6
WI_MO
Al、Ti
AI
Ti、Nb
GH2747
GH2706
GH2901
MO
GHl 140
GH1015
GHlol6
GH2747
GH2706
GH2901
GH4169
Cr
20 〜23
Nb
Ti
GHl 140
GHIOI5
GHIOI6
GH2901
GH4169
Ak
Nb
GH4169
III类
Ni
>40
GH4169
GH2150
GH2984
GH2302
GH4761
K4169
K214
K211
K4169
K4169
K4169
GH2150
Nb
Ti
GH2150
W、MO
Ak Ti
GH2984
GH2302
GH2761
0.9 〜1.3
Ti
2.3 〜2.8
Ti
3. 2〜3. 65
GH2984
GH2302
GH2761
K211
Ak Ti
K214
K214
注1:图中元素标注的所有含量（质量分数）均为％。
注2：双线框中牌号不能区分。
（GB/T 14992-2005 中 Ni>20%的所有牌号及 Ni>50%的 GH4169 及 K4169）
6.4.2样品牌号的最终判定
若鉴别的牌号均为表A. 1中所列的牌号，则按6. 4.1判定的牌号即为样品所属牌号，但要避免 表A. 1以外的牌号的错判。在按6.4. 1分类鉴别判定后，还需要通过6. 3对各相关合金元素的含量进 行半定量测定。各合金元素半定量测定结果应在相关合金元素的含量测定强度标中相关强度标志的界定 的含量范围内，才是最终判定的样品所属的牌号。
附录A
（资料性附录）
铁镣基高温合金牌号及化学成分
铁镣基高温合金牌号及化学成分见表A. Io
|
合金牌号 |
化学成分（质量分数）w∕% | |||||||||||
|
C |
Si |
Mn |
Cr |
Ni |
CO |
W |
MO |
Al |
Ti |
Nb |
V | |
|
GH2903 |
≤0. 05 |
≤0. 20 |
≤0. 20 |
— |
36. O〜39. O |
14. O〜17. O |
— |
— |
0. 70〜1. 15 |
1.35-1. 75 |
2. 70-3. 50 |
— |
|
GH2907 |
≤0. 06 |
0. 07-0. 35 |
≤1.00 |
≤1.00 |
35. 0-40. O |
12. O〜16. O |
— |
— |
≤0. 20 |
1.30 〜1.80 |
4. 30-5. 20 |
— |
|
GH2909 |
≤0. 06 |
0. 25-0. 50 |
≤1.00 |
≤1.00 |
35. O〜40. O |
12. O〜16. O |
— |
— |
≤0. 15 |
1.30 〜1.80 |
4. 30-5. 20 |
— |
|
GH2038 |
≤0. 10 |
≤1.00 |
≤1.00 |
10.0 〜12.5 |
18. O〜21. O |
— |
— |
— |
≤0. 50 |
2. 30〜2. 80 |
— |
— |
|
GH2696 |
≤0. 10 |
≤0. 60 |
≤0. 60 |
10.0 〜12.5 |
21. O〜25. O |
— |
— |
1.00 〜1.60 |
≤0. 80 |
2. 60 〜3. 20 |
— |
— |
|
GH2132 |
≤0. 08 |
≤1.00 |
1.00〜2. OO |
13.5〜16. O |
24. O〜27. O |
— |
— |
1.00 〜1.50 |
≤0. 40 |
1.75 〜2. 35 |
— |
0. 10—0. 50 |
|
GH1040 |
≤0. 12 |
0. 50〜1.00 |
1.00-2. OO |
15.0〜17. 5 |
24. O〜27. O |
— |
— |
5. 50〜7. OO |
— |
— |
— |
— |
|
GH1131 |
≤0. 10 |
≤0. 80 |
≤1.20 |
19.0〜22. O |
25. O〜30. O |
— |
4. 80〜6. OO |
2. 80〜3. 50 |
— |
— |
0.70 〜1.30 |
— |
|
GHIOI6 |
≤0. 08 |
≤0. 60 |
≤1.80 |
19.0〜22. O |
32. O〜36. O |
— |
5. 00—6. OO |
2. 60—3. 30 |
— |
— |
0. 90〜1.40 |
0. 10〜0. 30 |
|
GH2135 |
≤0. 08 |
≤0. 50 |
≤0. 40 |
14.0 〜16.0 |
33. O 〜36. O |
— |
1.70—2. 20 |
1. 70—2. 20 |
2. OO-2. 80 |
2. 10 〜2. 50 |
— |
— |
|
GHlOl5 |
≤0. 08 |
≤0. 60 |
≤1.50 |
19.0〜22. O |
34. O〜39. O |
— |
4. 80〜5. 80 |
2. 50〜3. 20 |
— |
— |
1. 10 〜1.60 |
— |
|
GH2130 |
≤0. 08 |
≤0. 60 |
≤0. 50 |
12.0 〜16.0 |
35. 0-40. O |
— |
5. OO〜6. 50 |
— |
1.40-2. 20 |
2. 40-3. 20 |
— |
— |
|
GH2035A |
0. 05-0. 11 |
≤0. 80 |
≤0. 70 |
20.0 〜23.0 |
35. O〜40. O |
— |
2. 50〜3. 50 |
— |
0. 20〜0. 70 |
0. 80 〜1.30 |
— |
— |
|
GH1140 |
0. 06-0. 12 |
≤0. 80 |
≤0. 70 |
20.0〜23. O |
35. O〜40. O |
— |
1.40—1.80 |
2. 00—2. 50 |
0. 20〜0. 60 |
0.70 〜1.20 |
— |
— |
|
GH1035 |
0. 06-0. 12 |
≤0. 80 |
≤0. 70 |
20.0-23. O |
35. 0-40. O |
— |
2. 50-3. 50 |
— |
≤0.50 |
0.70 〜1.20 |
1.20 〜1.70 |
— |
|
GH2302 |
≤0. 08 |
≤0. 60 |
≤0. 60 |
12.0 〜16.0 |
38. O〜42. O |
— |
3. 50-4. 50 |
1.50〜2. 50 |
1.80〜2. 30 |
2. 30〜2. 80 |
— |
— |
|
合金牌号 |
化学成分（质量分数）w∕% | |||||||||||
|
C |
Si |
Mn |
Cr |
Ni |
CO |
W |
MO |
Al |
Ti |
Nb |
B | |
|
GH2706 |
≤0. 06 |
≤0. 35 |
≤0. 35 |
14. 5〜17. 5 |
39. O〜44. O |
— |
— |
— |
≤0. 40 |
1.50 〜2. OO |
2. 50 〜3. 30 |
— |
|
GH2901 |
0. 02-0. 06 |
≤0. 40 |
≤0. 50 |
11. O〜14. O |
40. 0〜45. O |
— |
— |
5. OO〜6. 50 |
≤0. 30 |
2. 80 〜3. 10 |
— |
— |
|
GH2984 |
≤0. 08 |
≤0. 50 |
≤0. 50 |
18. 0-20. O |
40. O〜45. O |
— |
2. OO-2. 40 |
0. 90〜1.30 |
0. 20〜0. 50 |
0. 90〜1.30 |
— |
— |
|
GH2761 |
0. 02-0. 07 |
≤0. 40 |
≤0. 50 |
12. O〜14. O |
42. O〜45. O |
— |
2. 80〜3. 30 |
1.40 〜1.90 |
1.40 〜1.85 |
3. 20 〜3. 65 |
— |
— |
|
GH2747 |
≤0. 10 |
≤1.00 |
≤1.00 |
15. O〜17. O |
44. O〜46. O |
— |
— |
— |
2. 90〜3. 90 |
— |
— |
— |
|
GH2150 |
≤0. 08 |
≤0. 40 |
≤0. 40 |
14. O〜16. O |
45. O〜50. O |
— |
2. 50〜3. 50 |
4. 50〜6. OO |
0. 80 〜1.30 |
1.80〜2. 40 |
0. 90 〜1.40 |
— |
|
GH4169a |
≤0. 08 |
≤0. 35 |
≤0. 35 |
17. O〜21. O |
50. O〜55. O |
≤1.00 |
— |
2. 80〜3. 30 |
0. 20〜0. 80 |
0. 65—1. 15 |
4. 75〜5. 50 |
— |
|
K4169a |
0. 02-0. 08 |
≤0. 35 |
≤0. 35 |
17. O〜21. O |
50. O〜55. O |
≤1.00 |
— |
2. 80〜3. 30 |
0. 30〜0. 70 |
0. 65-1. 15 |
4. 40〜5. 40 |
— |
|
K211 |
0. 10-0. 20 |
≤0. 40 |
≤0. 50 |
19. 5〜20. 5 |
45. O〜47. O |
— |
7. 50〜8. 50 |
— |
— |
— |
— |
0. 03-0. 05 |
|
K213 |
<0.01 |
≤0. 50 |
≤0. 50 |
14. O〜16. O |
34. O-38. O |
— |
4. OO-7. OO |
— |
1.50〜2. OO |
3. OO-4. OO |
— |
0. 05〜0. 10 |
|
K214 |
≤0. 10 |
≤0. 50 |
≤0. 50 |
11. O〜13. O |
40. O〜45. O |
— |
6. 50-8. OO |
— |
1.80〜2. 40 |
4. 20-5. OO |
— |
0. 10 〜0. 15 |
a GH4169和K4169引自GB/T 14992-1994,在2005版中，均己归入镣基合金类。
附录B （规范性附录） 看谱分析用铁电弧可见光图谱

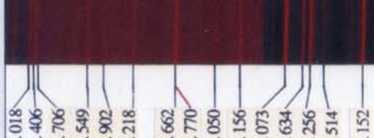

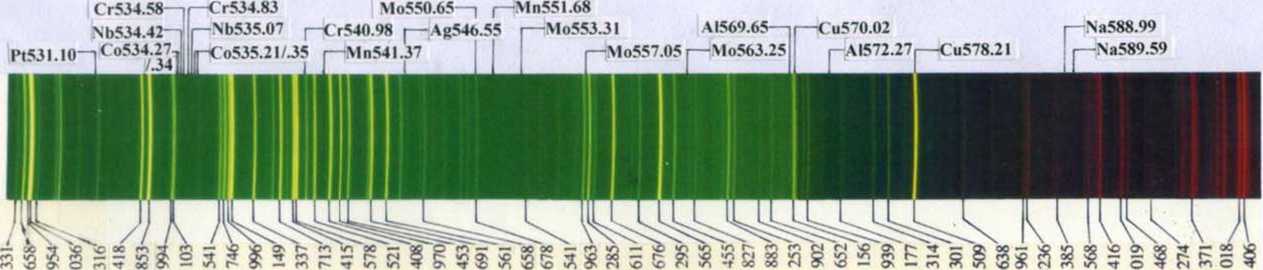

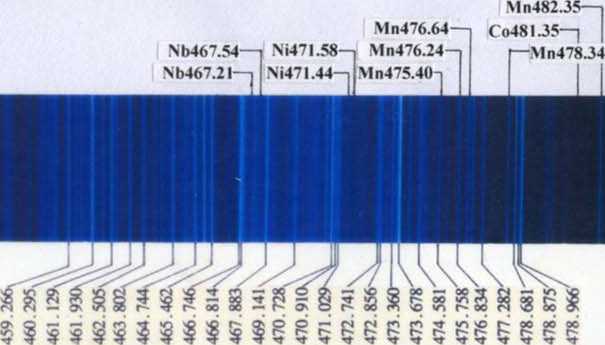

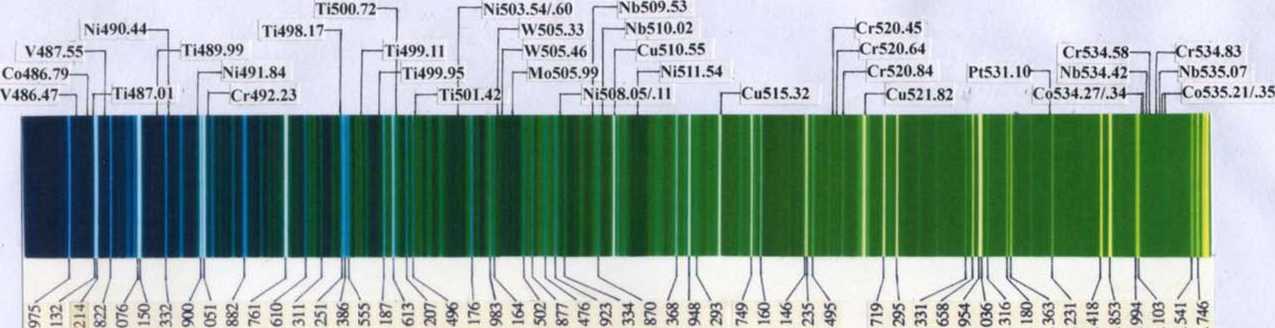

釆用WX-5型棱镜看谱镜摄制的光谱图见图B. 1,采用WKI型光栅看谱镜摄制的光谱图见图B. 2。 图B.1和图B. 2所示光谱图摄制时采用电弧激发，铜电极。波长范围为40Onm〜670nm°谱图下方为 若干条铁电孤谱线波长,谱图上方标注出了看谱测定铁镣基高温合金中常见合金元素的若干特征光谱线 在铁电孤光谱中的位置。
图B.2光栅铁电弧可见光谱图的线色散率在其整个光谱波段范围内基本为一常数，其值约为 4. 2mm∕nm°
图B. 1棱镜铁电弧可见光谱图的线色散率与波长有关，见表B. 1»只在中间波段约5IOnm处，线 色散率与图B. 2光栅铁电弧可见光谱图的线色散率相当。
表B. 1图B. 1棱镜铁电弧光谱线色散率乙与波长2的关系
|
2/nm |
400 |
450 |
480 |
510 |
530 |
550 |
570 |
600 |
630 |
|
LiJ (mm∕ nm) |
10.2 |
7.0 |
5.5 |
4.2 |
3.5 |
2.9 |
2.5 |
2.0 |
1.8 |
26.6 一寸 m ≡c≡p ,9∕J≡S寸
089 S3 RPS 一寸 £8Tm 89T2P 咨专 ,8s∙3 、≡6≡r I6w-om .465 & $ 8Or
・68 § as∙oot •908 66m W餐
V438.99
—V439.52
LV440.06
V438.47—
Mo438.l6-J V437.92—)
Em•
⅜a∙i
-pzw
,％ ¥ 2S 一耳
孚 0£一亨 .9608 S«•骂 樑$ .E•旱
—8^.5 IurZ9
— 食一9 —毎导 IW6 & 1$ §
— S 89 /9二 S
I Idto § Z一 Om ∖f6s∙ S /_9ra寸 —9SC•一G Js 3 ∖mβ0ζ! l≡6 6=7 IJ- 6一寸
— 08/. 8 W
B.
图
Nb467.0
Nb467.2l
Ni471.58-η Mn476.24-J r—Mn476.64
Ni471.44-1 Mn475.40-> r-Mn47834
⅛ZJ6∙写 5∙6rt a寸零 s.3-§5
5 s∙f Z 一6 ¥ 骂扌 R手 ⅛a√3
K-
8I8∙9S寸
R- S 991$
∖996 W ZZ5SC8G /一 89∙8G /ZgZE ∖w SG V×E2 .耳 ∖∖8c9g /Os 5 ×z958g ZH.§ 彳一6.号 /M69t ∕E≡∙% 4*8∙99t /9W.∙99r /m3 il08∙m* ×∕E9
Mn482.35-η M n47834-K'o481.35-1
Co484.03-J Ti487.0l-1 Co486.79-> V486.47—1
\密号 ∖×590 辱 ∖9%∙8G 公£8 .骂 √89∙pp
1/?•§
p∙Ni490.44 V487.55 Pl-Ti489.99 Ni491.χ-J Cr492.23⅛-∣
Ti499.95—I ι—
Ti499.l∣-η ∣ ∣「
Ti498.17∙
W505.33— ∙Ti500.72 Lrisol.42 INiSO3.M∕.60-∣
I—Nb510.02
~W 505.46 I-CUSlO.55 r-Mo505.99∣ I LNi511∙54
—Ni508.05∕.ll
r[-Nb509.53 r
'515.32
-Cr520.45 r—Cr520.64
LCr520.84
I r—Cu52l.82
/每S寸 \一$0§ l∖006∙毎 ∖zr06p ∖×9s∙68t ∖s√5 ∖2z∙与 /N-.与 1£•导
、。當∙60ς (3E∙80ς 疽艮§ ∖∖9G∙ως \§沒 /§沒 \虽韻 ∕ω6∙m /9,後 洛IOS ∖xωε _05 ∖29∙00ς /£-08 \sssg 怎 E 86P <×κ∙0 rs9 96寸
6W.∙9 一 ε6δ√一 ME 一 W E一
录艮
RSSSΛRSSSSJ SSSS SSSSSSSSSSS ∙A*A∙A
§ § 松 松 E6S 一 6S 06S 發 一R 9K PS US
Mn602.l8—!
M∏6O1.66—； I Mn60L35-1,
∖lo602.55 -Mo603.07 —V603.97
Si634.7(
Au627,83-∣
Z∏636.23
-Si637.il
.ao∙s 99一 一 E §03 S §
66 寸 6>9
.Rm99
∖ 438.47—ɔ
Mo438.l6
∖ 437.92-
k×s.δ l\§-5 /8M ∙9f寸 --Hrm l∖8^∙5
5 ∖δ -5 ----E 一寸•»寸 l∖s s→∙ l∖^-.δ l∖∞3 § lkδ § ∖*∙a寸 HKP-S-3 —/5.9 ∖Raf ^^λ二6∙6w |\2
→04∙83 ~^u∙83 /O89∙m nʌ?
Qrm H§ --ROs I∖S^∙Φ9
、ST§ MVoS § :、貝耳 :Wmor
J昌 1V9一导 1 1∖'ʌRg Muvδ § l∖9r^ 、E 86£ I〔926 .丞 =T-C 二凌 /966 尽 二8尽
—Co484.03
∣-V486.47 r—Cυ486.79
LV487.55
导与与与谿学岑夸§§夺参移寧雪骂溪员录員後後沒咨沒家0登检京W艮渗伟
Cr534∙58 Nb534.42-Co534.27Z.34-
Ler534.83
LNb535.07
o535.21∕.35
一 r540.98 Mn55l.68-1 ∣—Mo5533l
LMn541.37 LAg546.55 LMO5⅛)∙6S LMO557.05
AI569.6& MOs63.25
<u570.02
•AI572.27
u578.2l
E•£
.後R 一S∙9H 2ESE 9∞∙sκ
«3-8
|
'1 ιι602.18— |
――,Mo602.55 | ||||
|
Na588.99-∣ |
I—NlIS89.59 |
Mn601.66— Mn601.35―ι |
I—Mo603.07 I 1—V603.97 |
厂Au627.83 | |
4S.§ aS ∙R9 .208 • 一2
«一点9
4一S
⅛3√s Po.S .艮二29 *IZ9
«二6一9
——Es 一 9
OUE一9 §•29
∖ZO6 OS
LSi634.70
Zn636.23
I—Si637.ll
S9 愚
OOrE3
⅛s∙-2
富63 $ 6E W尝 茂& δ.l UT 9W
^SS 9∏ ZE 99.一 E
参考文献
GB/T 14992-2005高温合金和金属间化合物高温材料的分类和牌号
中华人民共和国航空行业标准
HB 8423.6-2017
*
中国航空综合技术研究所出版
（北京东外京顺路7号） 中国航空综合技术研究所印刷车间印刷 北京1665信箱发行 版权专有不得翻印
*
开本880X1230 1/16 印张2% 字数63千字 2017年9月第一版2017年9月第一次印刷
书号：标301. 3380
