ICS 47. 020. 30
U 52
备案号：41743-2013
代替 CB/T 3477—1992
2013-12-01 实施
tt0W-52980315SaOOTD60315≡jfft
tJSTεC∖ αα≡BTv
(sJ)⅛^⅛^⅞ι¾ 1
1 — — -- . ‘ . .・ ____ _ J
夏晶标识谨防仿#
本标准按照GB∕T 1. 1—2009给出的规则起草。
本标准与CB/T 3477—1992《可闭立式防浪阀》相比主要有以下变化:
细化了要求、试验方法、检验规则等条款。
本标准代替CB/T 3477—1992《可闭立式防浪阀》。
本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口 o 本标准起草单位：大连船用阀门有限公司。
本标准主要起草人：单广文、孙秀真、陈雪梅、周雪、高斌。
本标准的历次发布情况为：
CB* 3201 〜3202—1984： CB/T 3477—1992ŋ
1范围
本标准规定了法兰连接尺寸按GB/T 569、GB/T 2501的可阕立式防浪阀（简称防浪阀）的分类和标 记、要求、检验方法、检验规则、标志和包装。
本标准适用于船舶淡水、海水、污水管路用防浪阀的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T CB/T GB/T
569船用法兰连接尺寸和密封面
600船舶管路阀件通用技术条件
1176—1987铸造铜合金技术条件
1804—2000 一般公差未注公差的线性和角度尺寸的公差
1958产品几何量技术规范（GPS）形状和位置公差检测规定
2040—2008铜及铜合金板材
2501船用法兰连接尺寸和密封面（四进位）
3032船舶管路附件的标志
4423—1992铜及铜合金拉制棒
772—1998碳钢和碳链钢铸件技术条件
5574—2008工业用橡胶板 3分类和标记
3.1型式
防浪阀的型式规定如下：
A型一法兰连接尺寸按GB/T 569的直通型防浪阀；
B型一法兰连接尺寸按GB/T 569的直角型防浪阀；
AS型一法兰连接尺寸按GB/T 2501的直通型防浪阀;
BS型一法兰连接尺寸按GB/T 2501的直角型防浪阀。
3. 2基本参数
防浪阀的基本参数见表1。
CB/T 3477—2013
表1防浪阀的基本参数
|
型式 |
工作压力 MPa |
公称尺寸 DN |
适用介质 |
|
A、 B、 AS、 BS |
0.5 |
50 〜150 |
淡水、海水、污水 |
3.3结构和基本尺寸

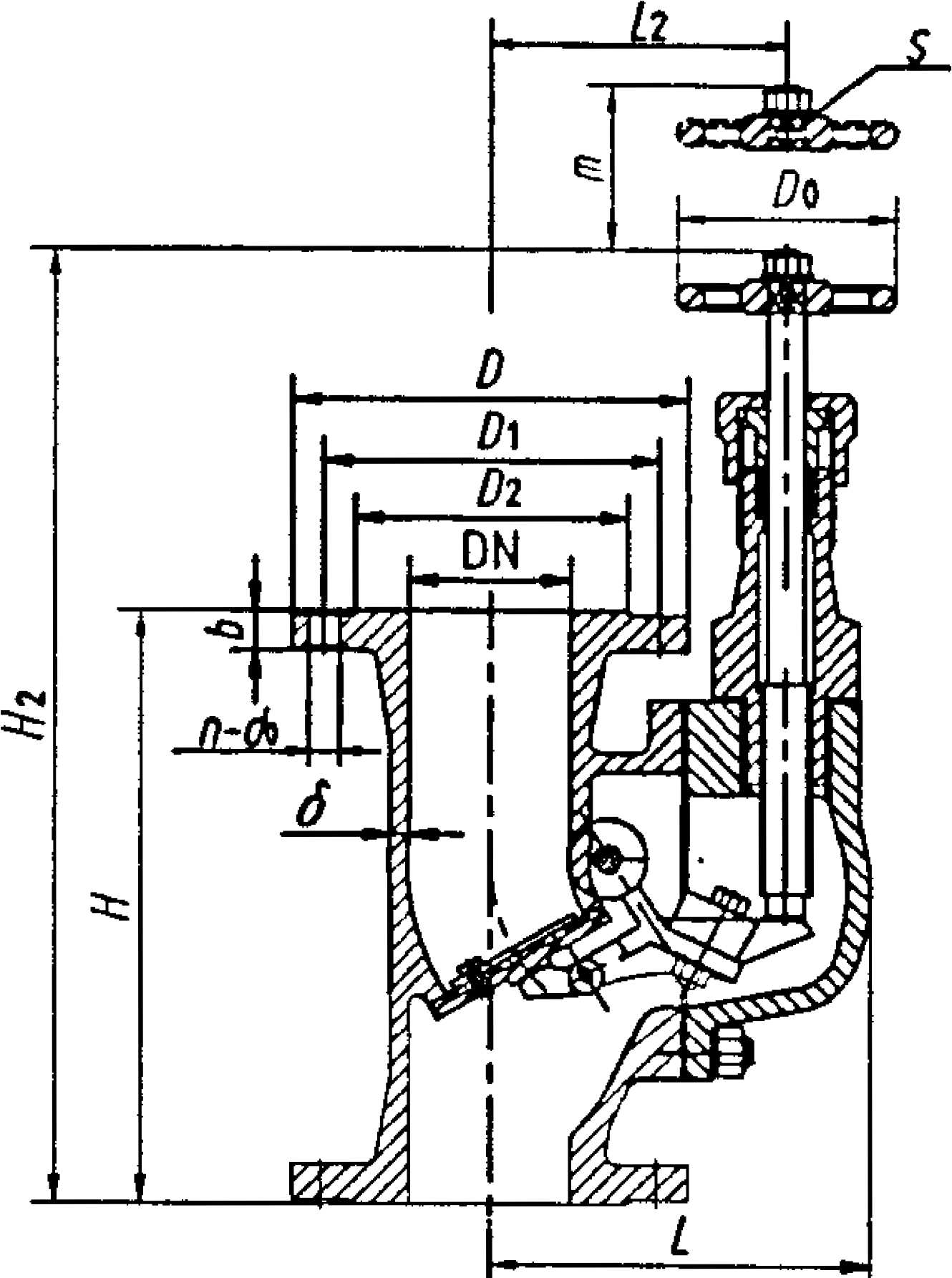

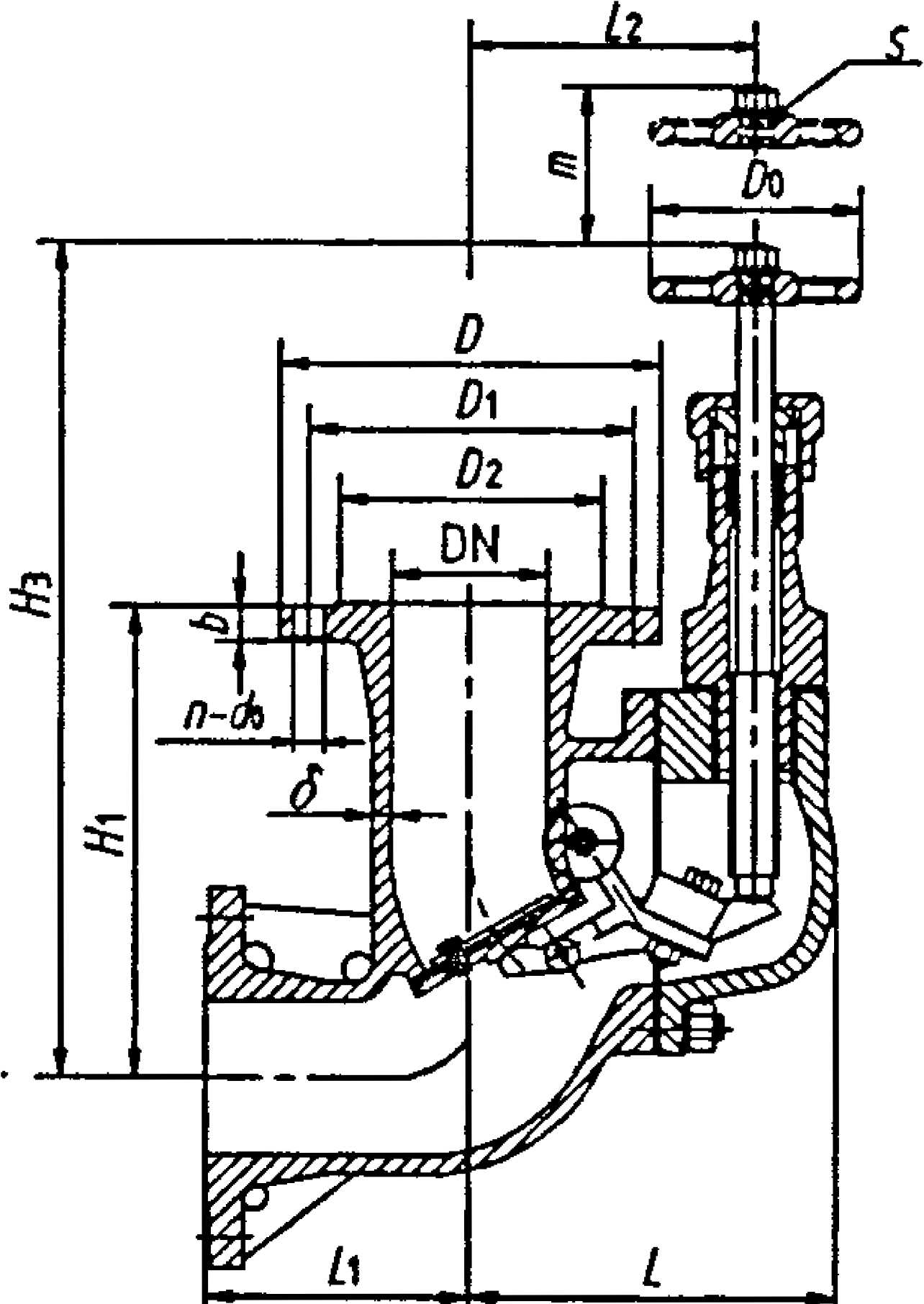

3.3.1 A型、B型的结构和基本尺寸见图1和表2。
A型、AS型
B型、BS型
表2 A型、B型防浪阀的基本尺寸
单位为亳米
|
公称 尺寸 DN |
一 外形尺寸 — |
壁厚 δ |
法兰连接尺寸 —— --- — --------------------------------------- |
螺栓 |
手轮 |
升程 |
重量kg | ||||||||||||||||
|
H |
Ik |
L |
LI |
LL |
D |
Λ |
a |
b |
诺 |
n （个） |
Th. |
A |
S |
铸钢 |
青铜 | ||||||||
|
铸 钢 |
青 铜 | ||||||||||||||||||||||
|
m |
A 型 |
B 型 |
A 型 |
B 型 | |||||||||||||||||||
|
50 |
210 |
170； |
360 |
327 |
135 |
90 |
IOO |
7.5 |
5. Q |
135 |
103 |
84 |
13 |
15 |
6 |
M14 |
80 |
11 |
40 |
12 |
13 |
10 |
11 |
|
65 |
240 |
200 |
385 |
342 |
142 |
IlO |
8.0 |
6.0 |
150 |
123 |
104 |
14 |
45 |
17 |
19 |
13 |
15 | ||||||
|
80 |
260 |
220 |
400 |
^70~ |
155 |
120 |
8.5 |
170 |
138 |
118 ； ——. . 」 |
8 |
22 |
24 |
19 |
21 | ||||||||
|
100 |
280 |
250 |
430 |
393 |
172 |
130 |
137 |
9.0 |
190 |
138 |
30 |
35 |
28 |
31 | |||||||||
|
125 |
330 |
"27θ" |
465 ,■I |
407 |
195 |
150 |
160 |
10.0 |
7.0 |
215 |
183 |
164 |
10 |
65 |
44 |
50 |
40 |
46 | |||||
|
360 |
310 |
490 |
437 |
213 |
165 |
174 |
π7σ |
240 |
208 |
190 |
12 |
120 |
~52~ |
48 |
63 | ||||||||
CB/T 3477—2013
3.3.2 AS型、BS型的结构和基本尺寸见图1和表3。
表3 AS型、BS型防浪阀的基本尺寸
单位为毫米
|
公称 尺寸 DN |
外形尺寸 一 |
壁厚 δ |
½≤i L 一 — ------- | ||||||||
|
H |
æ |
Ik |
6 |
L |
Zi |
L |
D |
Λ | |||
|
铸钢 |
青铜 | ||||||||||
|
50 |
210 |
170 |
360 |
327 |
135 |
90 |
100 |
8.0 |
5.0 |
140 |
110 |
|
65 |
240 |
200 |
385 |
342 |
142 |
110 |
6.0 |
160 |
130 | ||
|
80 |
260 |
220 |
400 |
370 |
155 |
120 |
9.0 |
190 |
150 | ||
|
100 |
280 |
250 |
430 |
393 |
172 |
130 |
137 |
210 |
170 | ||
|
125 |
330 |
270 |
465 |
407 |
195 |
150 |
160 |
10.0 |
7.0 MVMM≡V⅞M |
240 |
200 |
|
150 |
360 |
310 |
490 |
437 |
213 |
165 |
174 |
11.0 |
265 |
225 | |
|
隹接尺寸 |
螺卜 |
手轮 |
升程 m |
重：! |
L kg | ||||||
|
Λ |
b |
d |
n （个） |
Th. |
S |
铸钢 |
青铜 | ||||
|
AS型 |
BS型 |
AS型 |
BS型 | ||||||||
|
90 |
16 |
14 |
4， |
M12 |
80 |
11 |
40 |
12 |
13 |
11 |
12 |
|
110 |
45 |
17 |
19 |
14 |
16 | ||||||
|
128 |
18 |
18 |
M16 |
22 L- , , _ |
24 |
20 |
22 | ||||
|
148 |
30 |
35 |
29 |
33 | |||||||
|
178 |
20 |
8 |
65 |
44 |
50 |
42 |
48 | ||||
|
202 |
120 |
52 |
67 |
50 |
64 | ||||||
3.4标记 ⅛
3.4.1产品标记
口 口 口 □
—T・I I ・.・［一 一
L 材料（铸钢一代号G、青铜一代号Q）；
--- 公称尺寸；
------- 型式；
--------- 标准号。
3. 4. 2标记示例
公称压力PN1、公称尺寸为80、法兰连接尺寸和密封面按GB/T 569、阀体材料为铸钢的直通型防浪
阀标记为：
防浪阀 CB/T 3477—2013 A80G
公称压力PN1、公称尺寸为125、法兰连接尺寸和密封面按GB/T 2501、阀体材料为青铜的直角型防
浪阀标记为:
防浪阀 CB/T 3477—2013 BS125Q
4要求
4.1材料
防浪阀的主要零件材料见表4。
CB/T 3477—2013
表4防浪阀的主要零件材料
|
零件名称 | |
|
名称 | |
|
铸钢 | |
|
____铸锡青铜____ | |
|
阀盘、杠杆 |
铸锡青铜 |
|
阀杆、套管 |
铝青铜 |
|
________≡fe________ |
锡黄铜 |
|
密封垫 |
耐油橡胶 |
|
「 材料 |
--i 一 - ∙- i ■' |
|
牌号 |
标准喜 . |
|
ZG230-450C |
CB/T 772—1998 --------------------------------------- — _ -________________________________ J |
|
ZCUSnIOZn2 |
GB/T 1176—1987 |
|
ZCUSnIOZn2 |
. .. I . GB/T 1176—1987 |
|
QA19-2 |
GB/T 4423—1992 |
|
HS∏62-1 |
GB/T 2040—2008 |
|
B类 |
GB/T 5574—2008 |
4.2铸件
4.2.1防浪阀铸件的化学成分和力学性能应符合GB/T 1176—1987. CB/T 772—1998的要求。
4.2.2防浪阀的铸件每炉应至少有三根带有炉号的备査试棒，保存期应不少于3 a。
4.3强度
阀体在0. 5 MPa液压下应无渗漏。
4.4效用
阀盘开闭应无卡阻。
4.5尺寸公差
防浪阀的线性尺寸未注公差应符合GB/T 1804-2000-mo
4.6形位公差
防浪阀的形位公差应符合GB/T 1184—1996中K级的要求。
4.7外观
防浪阀的外观应符合GB/T 600的规定。
4.8重量
防浪阀重量的正偏差不超过规定重量的4 %。
4.9标志
防浪阀的标志应符合GB/T 3032的规定。
5试验方法
5.1材料
除铸件以外其他材料应检查材质报告单，结果应符合表4所列标准的要求。
5.2铸件
铸件的化学成分和力学性能试验按GB/T 1176—1987、CB/T 772—1998的规定进行。结果应符合4.2.1 的要求。
5.3强度
防浪阀的强度试验方法按GB/T 600中规定的方法进行。结果应符合4. 3的要求。
5.4效用
防浪阀竖直摆放，推动阀盘使其开启，松开后，阀盘应能顺利复位。
*
5.5尺寸公差
防浪阀的线性尺寸公差用相应等级的量具检査。结果应符合3.3和4. 5规定。
5.6形位公差
防浪阀的形位公差应按GB/T 1958规定的方法检査。结果应符合4. 6要求。
5.7外观
防浪阀的外观用目测方法检査。结果应符合4. 7要求。
5.8 重量
将防浪阀放在分度值不大于0.1 Kg的衡器上进行称重。结果应符合4. 8要求。
5.9标志
防浪阀的标志用目测方法检查。结果应符合4. 9要求。
6检验规则
6.1检验分类
防浪阀的检验分型式检验和出厂检验O
6.2型式检验
6. 2.1检验时机
防浪阀有下列情况之一时，应进行型式检验:
a） 新产品首次投产或定型；
b） 停产二年以上恢复生产；
C）主管检验机构有要求。
6. 2. 2检验项目和顺序
防浪阀的型式检验项目和顺序按表5的规定。
CB/T 3477—2013
I
表5防浪阀检验项目和顺序
|
序号 |
检验项目 |
型式检验 |
出厂检验— |
要求章条号 |
试验方法章条号 |
|
材料 |
C |
_______4A_______ |
5： 1 ~~ | ||
|
-2~ |
铸件 一 |
C |
4.2 |
5： 2 — | |
|
3 |
强度 — |
O |
______4^______ |
5.3 — | |
|
4 |
效用 J |
O |
_________4r4_________ | ||
|
5 |
「尺寸及公差— |
_______3.3、4.5_______ |
___________5^5___________ | ||
|
6 |
形位公差 |
__________4.6 |
5.6 一 | ||
|
7 |
外观 一 |
e |
4. 7 |
5.7 — | |
|
~8~ |
重量 一 |
4. 8 |
5.8 — | ||
|
9 |
标志 |
4. 9 |
5?9 | ||
|
注：•必检项目，一不检项目。___________________________________________ | |||||
6. 2. 3检验样品数量
防浪阀型式检验的样品数量应不少于3个。
6. 2.4判定规则
防浪阀所有样品全部检验项目符合要求，判为型式检验合格；若材料检验不符合要求，则判为型式 检验不合格。其他项目若有不符合要求的防浪阀，应加倍取样复验；若复验符合要求，仍判为型式检验 合格；若仍有不符合要求的项目，则判为型式检验不合格。
6.3出厂检验
■
6. 3.1检验项目
防浪阀的出厂检验项目和顺序按表5的规定O
6. 3.2检验样品数量
防浪阀的铸件材料同一炉号为一批，按批次检验，其他检验项目应逐个产品进行。
6. 3. 3判定规则
全部检验项目符合要求的防浪阀判为出厂检验合格；若有材料检验不符合要求的防浪阀，则判该批 防浪阀出厂检验不合格。其他项目有不符合要求的防浪阀，允许返修后进行复验。复验符合要求，仍判 为出厂检验合格；若仍有不符合要求的项目，则判为出厂检验不合格。
7标志和包装 7.1标志
防浪阀的标志应符合GB/T 3032的要求。
7.2包装
防浪阀的包装应符合GB/T 600的要求。
中华人民共和国 船舶行业标准
可闭立式防浪阀
CB/T 3477-2013
中国船舶工业综合技术经济研究院出版
北京市海淀区学院南路70号
邮政编码:
100081
网址:WWW.shipstd.com.cn 电话：010-62185021
船舶标准化管理研究与咨询中心发行
版权专有不得翻印
开本880X1230 1/16 印张0.75字数4.09千字 2014年8月第1版 2014年8月第一次印刷 印数1-300
船标出字第2013242号
