CB

中华人民共和国船舶行业标准

CB 3407-91

船用液压方向控制阀基本参数和连接尺寸

1 991-1 1-08 发布

1992-07-01 实施

中国船舶工业总公司发布

中华人民共和国船舶行业标准

CB 3407-91

分类号：U 57

代替 CB 987 -992-81

船用液压方向控制阀基本参数和连接尺寸

1主题内容与适用范围

本标准规定了 31.5MP_a船用液压方向控制阀的基本参数和连接尺寸。

本标准适用于以液压油或性能相当的其他矿物油为工作介质的船用直通单向阀、直角单向阀、液控单向阀、电磁换向阀、电液换向阀及手动换向阀。

2引用标准

GB 1031表面粗糙度参数及其数值

GB 1182~1184形状和位置公差

3字母符号

本标准采用下列字母符号:A、B；工作油口； P _:压力油口（Pt正向进，P?正向出）;T；回油口； L:泄漏油口； K :控制油口（KI外控油口，K?外控回油口）。

4公差

4.1螺纹孔距的尺寸公差：±0.1mm_o

4.2各油口距基准线的尺寸公差：±0.2mtn_o

4.3安装面表面粗糙度按GB 1031中规定，^_a<0.8μm_o

4.4安装面表面平面度按GB 1182-1184规定,每IoOmm距离上0.0Imm_O

5基本参数和连接尺寸

5.1直通单向阀

5.1.1基本参数见表1。

表1

1992 07 01 实施

公称通径 mm	公称流量 L / min	公称压力 MPa	开启压力 MPa
10	40	31.5	α = 0.04 6=0.4
20	IOO
32	200

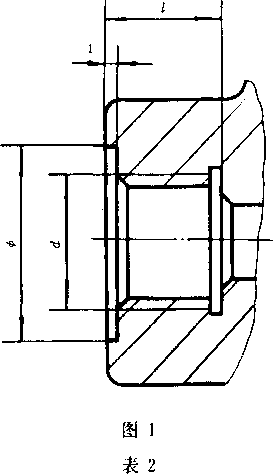

5.1.2直通单向阀的连接尺寸见图1、表2

中国船舶工业总公司1991 11 08批准

公称通径	Φ	I	d
10	31	15	M22× 1.5- 6 H
20	44	17	M 33 X 2 7 6 H
32	61	23	M 48 × 2 - 6 H
5.2直角单向阀 5.2.1基本参数见表3。表3
公称通径 mm	公称流量 L min	公称压力 MPa	开启压力 MPa
10	40	31.5	α ɪ 0.04 b 二 0∙4
20	100
32	200
50	500
63	800
80	1 250

5.2.2连接尺寸

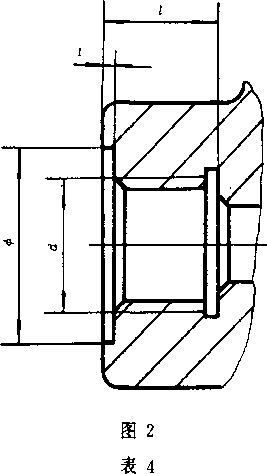

5.2.2.1螺纹连接的直角单向阀进出油口尺寸见图2、表4。

公称通径	Φ	/	d
10	31	15	M22×1.5~ 6 H
20	44	17	M 33 X 2 - 6 H
32	61	23	M48× 2 - 6 H

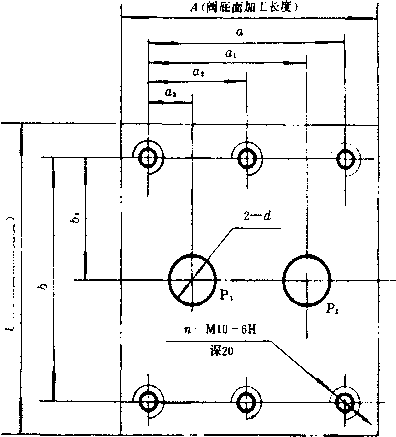

5.2.2.2板式连接的直角单向阀安装底板连接尺寸见图3、表5。

(^4s撅H^gHβ≡)^β

图3

表5 mm

公称通径	A	B	d	n	a	偽	«2	°3	b	们
10	67	90	Φ13	4	42.9	35.7	一	7.1	66.7	33.3
20	86	105	¼20	4	60.3	49 <2	—*	11.1	79.4	39.7
32	108	12()	≠30	6	84.1	67.5	42.1	16.7	96*8	48.4

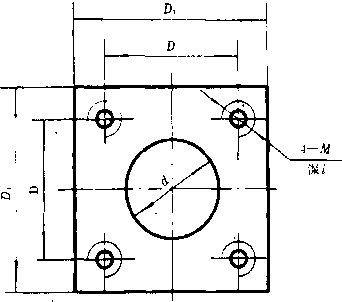

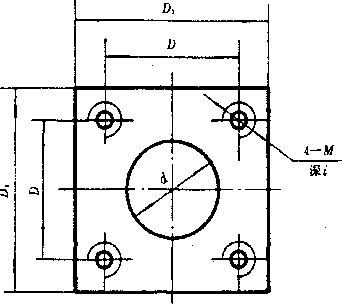

5.2.2.3法兰连接的直角单向阀连接尺寸见图4、表6

表6 mm

公称通径	d	D	D、	M	/
32	030	60.1	85	M14 * 6 H	22
50	$46	83.4	J2O	M 20- 6 H	30
63	始	102.5	I-Io	M 20- 6 H	3()
80	。66	113.1	153	M21- 6 H	36

5.3液控单向阀

5.3.1基本参数见表7

公称通径 mm	公称流量 L min	公称压力 MPa	开启压力 MPa
10	40	31.5	α = 0,04 b - 0.4
20	I(H)
32	200
50	500
63	80()
8()	1 250

5.3.2连接尺寸

5.3.2.1螺纹连接的液控单向阀进出油口连接尺寸见图5、表8。

tnm

mm

公称通径	∖ D	I	d
10	31	15	M22× 1.5- 6 H
20	44	17	M 33 X 2 - 6 H
32	61	23	M48× 2 - 6 H

5.3.2.2板式连接的液控单向阀安装底板连接尺寸见图

A （阀底面加工寛度）

表9 mm

公称通径	A	B	d	n	a	ɑi	ɑz	b	bi	b₂	缶
IO	90	67	≠13	4	66*7	58.7	33.3	42.9	35.7	—	21.4	IA
20	105	86	020	4	79 .4 -	73.0	39.7	60.3	49.2		20.6	IlJ
32	120	110	≠30	6	96.8	92*9	48,4	84.1	67 >5	42.1	24.6	16.7

5.3.2.3法兰连接的液控单向阀连接尺寸见图7、表10。

图7

表 10 mm

公称通径	D	以	d	M	i
32	60.1	85	φ30	M14『6H	22
50	83.4	120	46	M 20- 6 H	30
63	102.5	140	姻	M 20- 6 H	30
80	113.1	155	¢66	M 24- 6 H	36

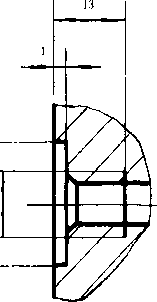

5.3.2.4螺纹连接、法兰连接的液控单向阀外控油口（Kl）连接尺寸见图8

图8 5.4电磁换向阀 5.4.1基本参数见表1" 表11
公称通径 mm	公称流量 L1 m i π	公称压力 Mpa
6.3	10	31.5
10	40	31.5

5.4.2连接尺寸

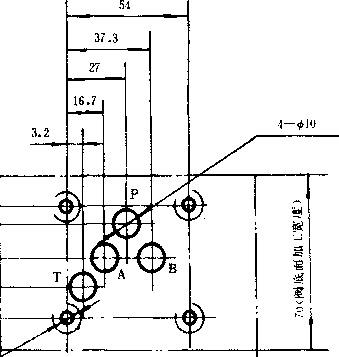

5.4.2.1公称通径6.3mm板式连接的电磁换向阀安装底板连接尺寸见图

66（阙底面加工长度） 40.5

30.2

21・5

12.7

(«#H 昌^Bs≡)gw

、4—M5- 6H深U)

5.4.2.2公称通径IonI_In板式连接的电磁换向阀安装底板连接尺寸见图10。

4-M6-6H¾S14-∕^x

WN阀底面加工长度）

图10

5.5电液换向阀

5.5.1基本参数见表1爲

表12

公称通径 mm	公称流量 L/min	公⅛ ffe力 MPa
20	100	31.5
32	20()
50	500
63	800
80	.1250

5.5.2连接尺寸

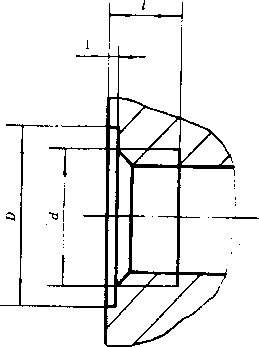

5.5.2.1螺纹连接电液换向阀连接尺寸见图U、表13。

图11

表 13 mm

公称通径	D	I	d
20	≠44	19	M 33 X 2 - 6 H
32	¢61	23	M48× 2「6H

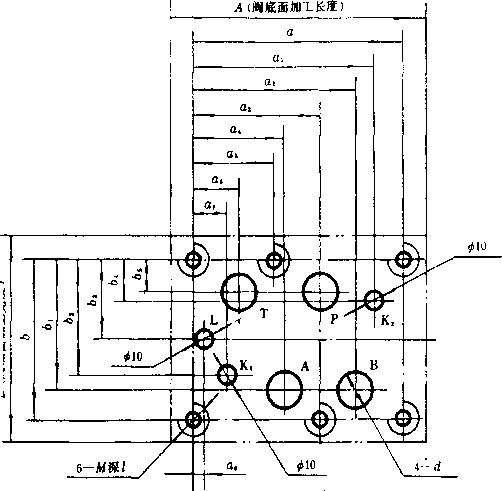

5.5.2.2板式连接的电液换向阀安装底板连接尺寸见图12、表14。

图12

表 14 mm

公称通径	A	B	a	ɑi	«2	吹	%	%			5
20	160	118	130,2	112.7	100.8	77.0	53.2	53.2	29.4		17.5
32	230	197	190.5	168.3	147.6	114.3	82.5	76.2	41.3		41.3
.公称通径	ɑe	b	K	b₂	如	民	加	d	I	M
20	5.6	92.1	74.6	73.0	46,0	19.0	17.5	020 .	24	M12- 6 H
32	0	158.8	123.8	130.2	79.4	44.5	35.0	¢30	38	M20 - 6 H

注：①“L”油口为液压对中换向阀的泄油口，弹簧对中的换向阀无此油口。

②公称通径32mm的换向阀“L ”油口与两螺钉孔平齐，因此尺寸为“0 " 5.5.2.3法兰连接的电液换向阀连接尺寸见图13、表15。

CB 3407—91

		D

	4		*	幕
Ua 一			ʌl *	火

图13

表 15 mm

公称通径	D	d		I	M
32	60.1	030	85	22	M14 - 6 H
50	83.4	¢46	12()	30	M 20 - 6 H
63	102∙5	055	140	30	M 20- 6 H
80	113.1	¢66	153	36	M 24 - 6 H

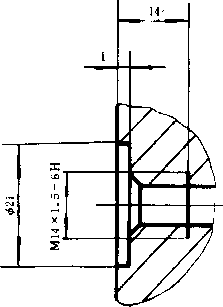

5.5.2.4螺纹连接、法兰连接的电液换向阀（弹簧对中）外控油口K],外控回油口K?;螺纹连接, 法兰连接的电液换向阀（液压对中）外控油口K],外控回油口K?,泄油口 "L”连接尺寸见图14、表16。

表16

公称通径	D	d	I
20	¢21	M14 X 1.5- 6 II	14
32	S 26	M18×1.5- 6H	15
50	©26	M18×1.5- 6H	15
63	©26	M18 X 1・ 5 - 6 H	15
80	S 26	M18χL5- 6∏	15

5.6手动换向阀

5.6.1基本参数见表17。

表17

公称通径 mm	公称流量 L min	公称压力 MPa
1()	40	31.5
2()	100
32	200
50	50()

5.6.2连接尺寸

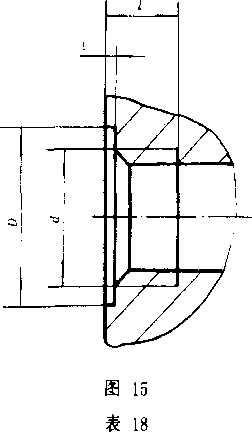

5.6.2.1螺纹连接的手动换向阀进出油口连接尺寸见图15、表18。

公称通径	D	d	/
20	44	M 33 × 2 - 6 H	17
32	61	M 48 X 2 - 6 H	23

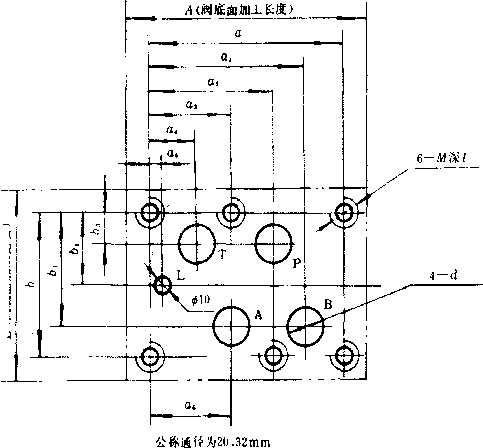

5.6.2.2板式连接的手动换向阀安装底板连接尺寸见图16、图17、表19。

(^wwτ^sB坚墓--

公称通径IOlnm

CB 3407—91

图17

表 19 mm

公称通径	A	B	d	M	I	a	%	a_?
20	160	118	020	M12- 6H	24	130.2	100.8	77.0
32	230	,197	030	M20 - 6 H	38	190.5	147.6	114,3
公称通径	%	曲	%，	%	b	S	b₂	b₃
20	53.2	29.4	5.6	53*2	92.1	74.6	46.0	17.5
32	76.2	41.3	0	82.5	158.8	123.8	79.4	35.0

注：公称通径为32mm的手动阀泄油口 “L ”在两螺钉孔的同一条线上，因此尺寸为O。

5.6.2 3法兰连接的手动换向阀连接尺寸见图18、表20。

CB 3407 — 91

图18 表 20 mtn
公称通径	CI	n	D	M	i
32	奶()	85	60.1	Mu - 6H	22
5(1	046	120	83.4	M 20- G H	3(1

5.6.2.4螺纹连接、法兰连接的手动换向阀泄油口连接尺寸见图19。

图19

附加说明；

本标准由全国船用机械标准化技术委员会液压气动分技术委员会提出。

本标准由中国船舶工业总公司704研究所归口。

本标准由国营重庆液压件厂、603研究所负责起草。

本标准主要起草人李洪志、蔡振仲。
