中华人民共和国行业标准

港口工程制图标准

JTJ206-96

批准部门：中华人民共和国交通部

施行日期:1997年5月1日

人民交通出版社

1996 •北京

中华人民共和国行业标准

港口工程制图标准 JTJ206-96

人民交通出版社出版发行

（IoOoI3北京和平里东街10号）

各地新华书店经销 北京牛山世兴印刷厂印刷 开本：850X1168-^ 印张M∙25 字数千

1997年2月第1版

1997年2月第1版第1次印刷

印数:0001-11000册 定价：25. 00元

统一书号：15114 • 0091

关于发布《港口工程制图标准》的通知

交基发[1996]982号

由我部组织河海大学和中交水运规划设计院等单位修订的 《港口工程制图标准》,业经审查,现批准为强制性行业标准,编号 为叮J206-96,自1997年5月1日施行。《港口工程制图标准》 (JTJ206-87)同时废止。

本标准由部基建司负责管理,具体解释工作由河海大学和中 交水运规划设计院负责，出版工作由部基建司组织。

中华人民共和国交通部 一九九六年十一月十五日

、s      —S—

冃U      言

在新技术迅速发展，国内外交流日益增多的形势下,工程制图 标准的进一步更新和向国际标准靠拢，已成为我国当前提高工程 制图质量的重要举措。1993年国家技术监督局批准了《图纸幅面 和格式》GB/T14689-93〜GB/T14692-93等四个技术制图标准, 使我国制图基础部分更好地采用了较新的国际标准。《港口工程制 图标准》的修订,其基础部分尽量与上述4个技术制图标准一致; 专业制图部分是在总结现有的港口工程图的基础上制订的;其他 部分主要参照建筑制图标准GBJ 1-86、GBJ 103-87〜GBJ 106-87、 焊接符号表示法GB324-88、管路系统图形符号GB 6567. 1〜 6567. 5-86 制订。

本次修订进一步完善了原标准,调整了原标准的体系,使之更 为合理。修订后的《港口工程制图标准》,增加了“总平面图"和“港 口水工建筑图及常用图例"两章,更好地反映了港工专业图样的先 进经验;并将原标准的有关附录改为“型钢及焊缝标注"、"管路图" 两章，以适应建设现代化港口的需要；同时对'‘图纸幅面和格式"、 “字体"、"投影法"、“剖视和断面的标注方法"、“剖视详图的索引标 注"等进行了修改,使之与国家标准协调一致。

在修订期间,有关设计院和高等院校提供了资料和宝贵意见 并给予许多方便,对这些单位的大力支持,一并表示感谢。

本标准由河海大学港航学院和中交水运规划设计院负责解 释,请有关单位在使用过程中，将发现的问题和意见函告上述单 位，以便修订时参考。

• 1  总则

• 2 一般规定

2.1图纸幅面

2.2标题栏和会签栏

2∙3对中符号和米制参考分度

• 2.4  比例

• 2.5 字体

• 2.6  图线

2∙7定位轴线

3图样画法

3.1正投影法

3.2 视图

3.3剖视图

3.4断面图

3.5 详图

3.6规定画法及简化画法

3∙7常用工程材料图例

4 尺寸注法

4∙ 1 一般要求

4∙ 2尺寸要素

4.3尺寸排列和布置

4.4圆和圆弧的尺寸注法

4.5角度、弧长、弦长的尺寸注法

4.6薄板厚度和正方形的尺寸注法

4.7坡度和高程的注法

4.8简化注法

5 总平面图

5.1图线、比例

5.2图样画法

5.3总平面图图例

6港口水工建筑图及常用图例

• 6.1 一般要求

6.2图样画法

6.3常用构件代号

6.4装卸机械图例

7钢筋混凝土结构图

• 7.1 一般要求

7∙2钢筋图例、尺寸标注和钢筋明细表

7∙3配筋图的简化画法

8型钢及焊缝标注

• 8.1  型钢

• 8.2 焊缝

9 管路图

附录 本标准用词说明

附加说明

附:条文说明

1总 则

1. o. 1为实现港口工程制图标准化和现代化,适应设计、施工、档 案管理的需要,制订本标准。

1.0.2本标准适用于港口工程建设各阶段的设计图以及竣工图、 通用图和标准图。

船闸工程图可参照使用。

1.0.3使用本标准绘制工程图时,应注意准确表达设计意图、图 面正确、简明和清晰。

1∙ 0. 4工程制图除应遵守本标准外，尚应符合国家现行有关标准 的规定。

2 一般规定

2.1图纸幅面

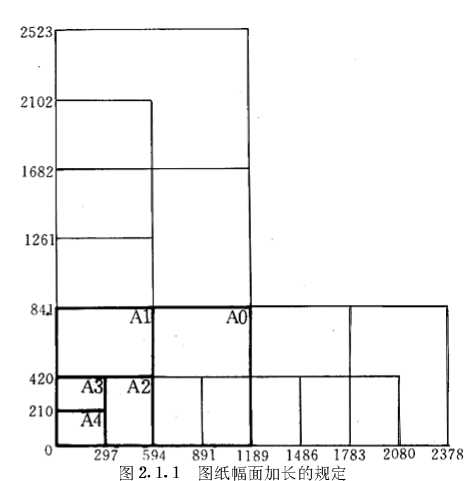

2.1∙ 1图纸幅面应优先采用表2.1.1-1中规定的基本幅面。必要 时,应选用表2. 1.1-2所规定的加长幅面,其长边由基本幅面的短 边成整数倍增加后得出，见图2.1. I_o

基本幅面和图框尺寸(mm)     表2. 1. 1-1

加长幅面尺寸(mm)      表2. 1.1-2

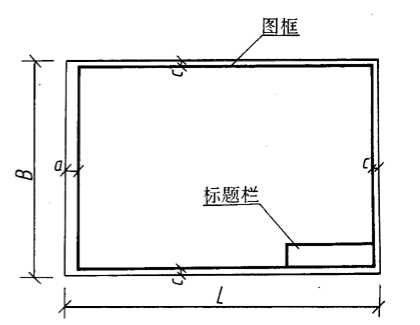

2.1.2在图纸上必须用粗实线画出图框,其格式分为不留装订边 和留有装订边两种,其图框格式见图2∙ 1. 2-1和图2. 1. 2-2所示, 尺寸见表2. 1.1-I_O

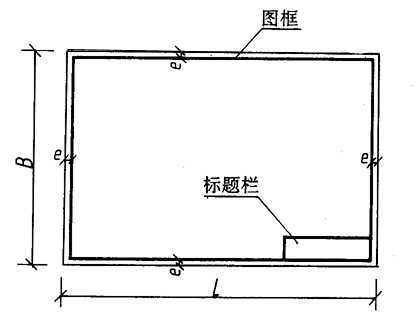

图2.1.2-1不留装订边的图框格式

图2.1. 2-2留有装订边的图框格式

2.1∙ 3图纸以长边作水平边称为横式，以短边作水平边称为立 式,AO〜A3图纸宜横式使用,必要时也可立式使用。

2.1∙ 4为使图纸整齐划一,便于装订保管,一个专业所用的图纸, 宜选用同一规格的图纸幅面。

2.2标题栏和会签栏

2. 2.1标题栏应放在图纸的右下角，见图2.1. 2-1和图2.1. 2-2, 其格式和内容宜按图2. 2.1绘制。

图2.2.1标题栏

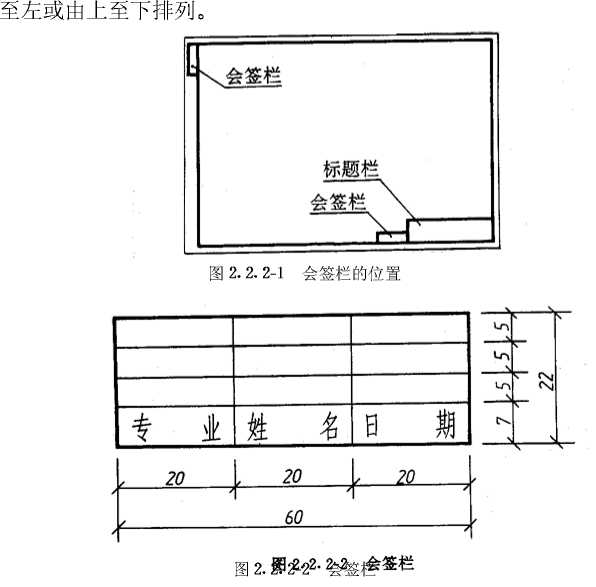

2. 2- 2需要会签的设计图纸,应加会签栏,其位置可放在标题栏 的左侧或图框的左上外侧,见图2. 2. 2-1,其格式和内容宜按图2.

2. 2-2绘制。一个会签栏不够用时,可另加一个,两个会签栏由右

2.3对中符号和米制参考分度

2. 3∙ 1需要变比例复制或缩微摄影的图纸,可在图纸各边长的中 点处分别画出对中符号。对中符号用粗实线绘制，线宽不小于 0.5_Inm,长度从纸边界开始伸入至图框内约5mm,见图2. 3.1所示。

2. 3∙ 2为了识别缩微的倍率,可在图纸的下边设置不注尺寸的米 制参考分度。米制参考分度用粗实线绘制,线宽不小于0.5mm, 总长为Ioomm,等分为10格,格高为5mm,对称配置在图纸下边 的对中符号两侧,见图2. 3.2。

图2.3.2米制参考分度

2.4比 例

2. 4.1比例为图中图形与其实物相应要素的线性尺寸之比。

2. 4. 2比例符号应以"："表示,例如1 ： 50、1 : Ioo等。

2. 4. 3绘制图样时,宜选用表2. 4. 3所规定的比例,并优先选用 常用比例,特殊情况下可增加其他比例，必要时亦可采用放大比 例。

绘图所用的比例         表2.4.3

注：n为正整数。

2. 4∙ 4比例应标注在标题栏中的比例栏内，必要时,可在视图名 称的右侧标注比例，比例的字高应比图名的字高小一号或二号。例 如：

平面图1 : IOO

2. 4-5必要时,允许在同一视图中的铅垂方向和水平方向采用不 同的比例。

2∙ 5字 体

2. 5.1书写图样中的汉字、数字、字母均应做到:字体工整、笔画 清楚、排列整齐、间隔均匀。

2. 5. 2字体高度的毫米数代表字体的号数,分别为2. 5、3. 5、5、

7、10、14、20 号。

若需要书写更大的字,其字体高度应按"■的比率递增。

2. 5- 3图样中的汉字,字高不应小于3.5mm,数字、字母的高度 不应小于2. 5mm。

• 2. 5. 4汉字应写成长仿宋体,字体的宽度约等于字体高度的2/

• 3, 见表2.5.4和字例一。

大标题、图册封面、地形图等汉字可书写成其他字体,但应易 于辨认。

字例一长仿宋体

7 号

须部航务工程局勘察设计院码头 泊位结构布置总图轮融驻道平 立剖视断軸横梁柱板桩斜坡装卸 5 号

排架护轮坎系网环做孔风暴动力电缆展 线盒堆场仓库油水气消防安装支承挡墙钢 筋混凝土现浇预制铁路技术要求标高朝

2. 5.5在同一张图纸中，字母和数字宜统一写成直体或斜体,斜 体字向右倾斜,与水平基准线成75。。字母和罗马数字的书写型式 分别见字例二和字例三。阿拉伯数字书写型式见字例四,在同一图 样中,只允许选用一种数字型式。

斜体

直体

斜体

小写直体

注:数字及字母的笔画宽度约等于字体高度的1/14。

2∙ 5∙ 6图样中凡涉及数量的数字,均应采用阿拉伯数字表示,计 量单位应符合法定计量单位，例如325kN、50kg/m、132oi5,30〃、 350根等。表示分数时不得将数字与文字混合书写,应写成3/4、 2%、5%。等。

2. 5∙ 7书写纯小数数字,应在小数点前加"0"定位,例如0. 15、 0. 05等。用作指数、注脚等的数字及字母,一般采用小一号字体。

2∙ 6图 线

2. 6.1图样中的图线型式和图线宽度应根据其用途按表2. 6. 1 选用,所选用的图线宽度3宜从下列线宽系列中选取：

0.18、0. 25、0. 35、0. 50、0. 70、1. 00_xl. 40、2. OOmm_O

常用线型表        表2.6.1

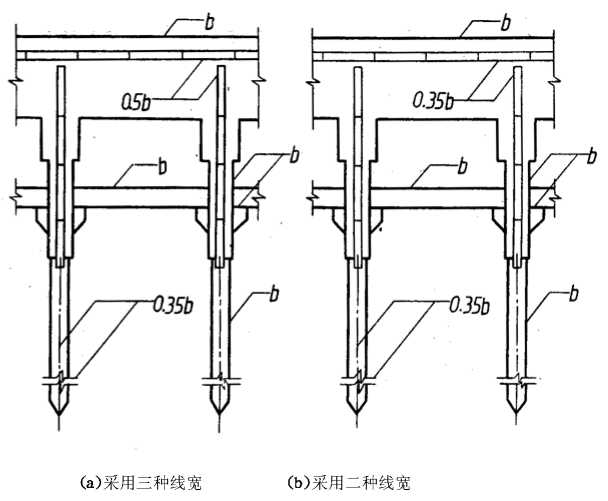

2. 6∙ 2为使图样所表示的内容主次分明，实线、虚线、点划线、双 点划线根据不同用途可采用粗、中、细三种线宽,线宽比为1 ： 0∙5 :0. 35。

2. 6.3图线画法

2∙6∙3∙1在同一图样中，同一类图线的宽度应基本一致,虚线、 点划线及双点划线的线段长度和间隔应各自大致相等。

2. 6. 3∙ 2互相平行的图线,其间隙不宜小于图线的两倍宽度, 且最小距离不得小于0. 7mm。

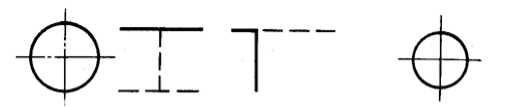

2∙ 6∙ 3- 3各种图线相交时,均应交于线段处,但当虚线为实线 的延长线时不得与实线连接,见图2. 6. 3-1。

2∙ 6∙ 3∙ 4点划线、双点划线的起止处应为线段。

2∙ 6∙ 3∙ 5当图形较小，画点划线有困难时,可用细实线代替,见 图 2. 6. 3-2 _o

图2. 6.3-1   各种图线的相交 图2. 6. 3-2 用细实线代替点划线

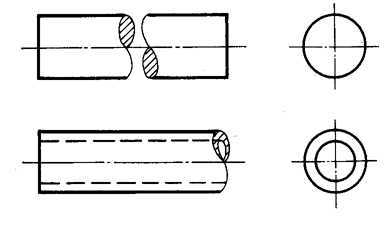

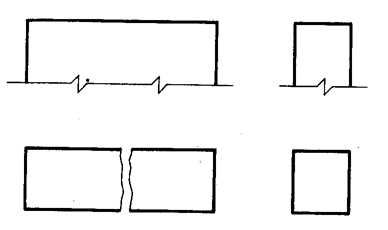

2. 6. 3∙ 6常用折断、中断画法见图2. 6. 3-3(a),对于实心圆柱 体、空心圆柱体的断裂处亦可采用图2. 6. 3-3(b)的画法。

(a)折断、中断一般画法

(b)实心圆柱体和空心圆柱体中断、折断画法 图2.6.3-3常见折断和中断画法

2.7定位轴线

2. 7∙ 1定位轴线应用点划线绘制,并进行编号,编号应注写在轴 线端部的圆圈内，圆应用细实线绘制,直径宜为8mm,其圆心应在 定位轴线的延长线上或延长线的折线上,并且排列整齐。

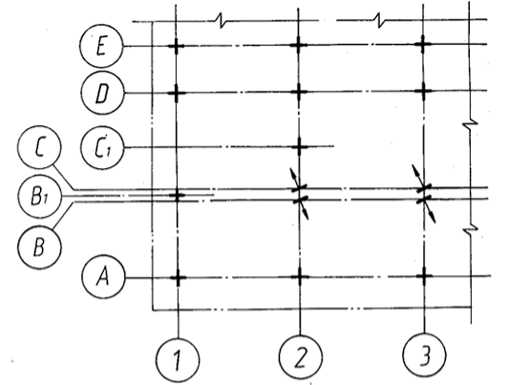

2. 7. 2定位轴线的编号应标注在图样的下方与左侧，在水平方 向，采用阿拉伯数字从左至右顺序编写;在竖直方向,采用大写拉

图2.7.2  定位轴线编号顺序

丁字母由下向上顺序编写，见图2. 7. 2。

2. 7-3大写字母中的1、0、Z三个字母不宜作为轴线编号。当字 母数量不够用时,可增用双写字母编号,如44、BB、…、KK。

2. 7. 4当在两根轴线之间需附加轴线时,应采用注脚表示,如C_l 表示竖直方向。号轴线后附加的第一根轴线,见图2. 7. 2。

3图样画法

3.1正投影法

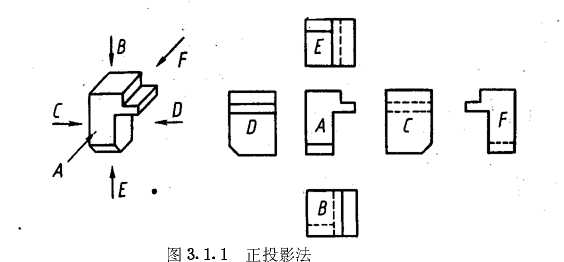

3∙ 1∙ 1工程图应按直接正投影法（第一角画法）绘制,各投影的形 成及配置如图3.1.1所示。

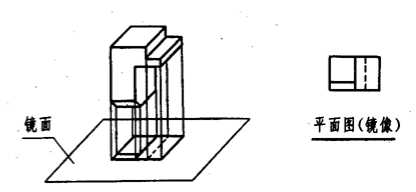

3.1.2当某些工程构造用直接正投影法绘制不易表达时,可用镜 像投影法绘制,但应在图名后注写“镜像"二字,见图3.1. 2。

图3.1.2镜象投影法

3∙ 2视 图

3. 2.1用正投影法绘制物体视图时宜画出物体可见轮廓的投影, 必要时可画出不可见轮廓的投影。

3∙ 2- 2基本视图的配置见图3. Ll₀当各视图不按投影关系配置 时必须注图名，并可统一取下述两种之一的名称写于图样下方（图 名下划一横线）M-正视图（正立面图）;俯视图（平面图）;C-左 视图（左立面图）0-右视图（右立面图）;E-仰视图（底面图）*-后 视图（背立面图）。

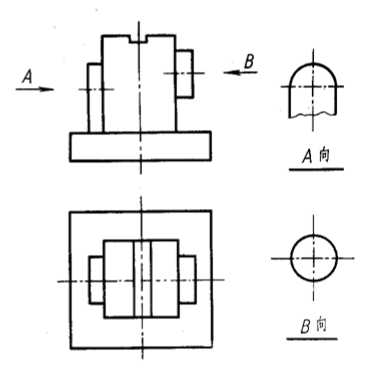

3∙ 2. 3局部视图的画法见图3. 2. 3,其断裂边界,应以波浪线表 示,如图中的4向；当被投射部分的轮廓线成封闭时,可不画波浪 线,如图中的B向。

局部视图应标出视图名称“X向",在相应视图附近用箭头指 明投射方向，并注上同样的字母。

图3.2.3局部视图

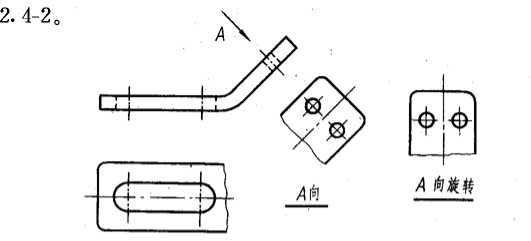

3∙ 2. 4斜视图的画法见图3. 2. 4-1和图3. 2. 4-2。

斜视图应标出视图名称“X向",在相应视图附近用箭头指明 投射方向，并注上同样的字母。

斜视图一般按投影关系配置,必要时可画在其它位置,或将图 形转正绘制。当转正绘制时,标注形式为“某向旋转",见图3. 2. 4-1的‘顼向旋转当不致引起误解时,可不注''旋转"二字,见图3.

图3.2.4-2斜视图

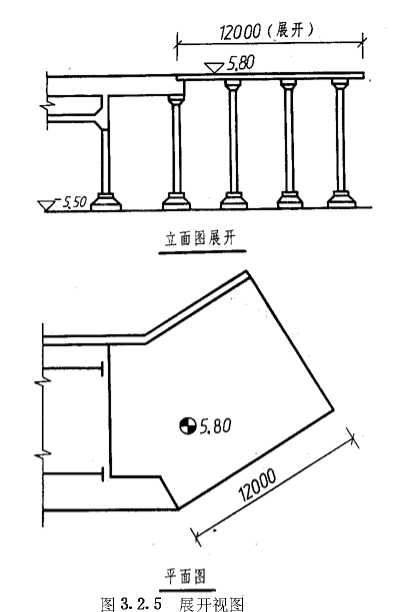

3∙ 2. 5展开视图的画法见图3. 2. 5,其中与基本投影画倾斜的部 分应展开到与基本投影面平行后再投射。绘制展开视图时,应在视 图图名后加注"展开"二字。

3.3剖视图

3. 3.1剖视图的画法见图3.3.1。

绘制剖视图时,可用剖切平面或柱面剖开物体,并应画出剖切 后剩余的所有可见轮廓线。

剖视图宜在剖切到的实体部位画明材料符号。

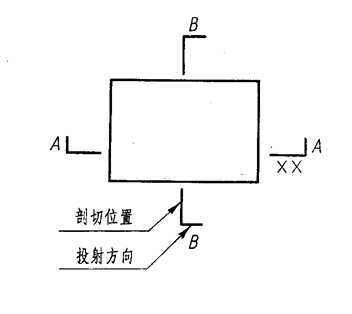

3∙ 3∙ 2剖视图的标注方法应符合如下规定：

3∙ 3∙ 2.1剖切平面的位置应用短粗实线表示,画于图形两侧， 见图 3. 3.2-1。

3∙ 3∙ 2. 2投射方向用较短的粗实线表示,垂直画于表示剖切平 面位置的粗实线外端一侧,其所在侧即投射方向，见图3. 3. 2-1 _o

_Ir- ⅛    ⅛  ~∣7

图3.3.1剖视图

3. 5. 2. 3在剖视图下方用阿拉伯数字或拉丁字母等标出剖视 图名称,例如_i A-A.B-B,在相应的视图上用同一数字或字母水平 书写于表示投射方向的线旁,见图3∙ 3. 1中的I-I_O

4、B—图名标记   XX-所在图纸的图号

图3. 3. 2-1   单一剖切面

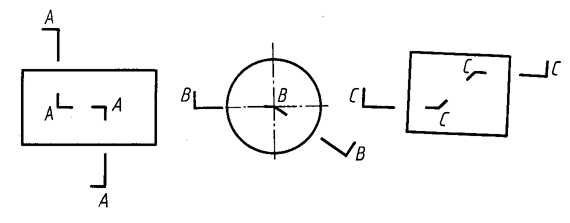

3∙ 3∙ 2. 4当剖视图与相应视图不在同一张图纸内时,在表示剖 切位置的线一侧注明剖视图所在图纸的图号,见图3. 3. 2-1 _o

两个平行的剖切平面 两个相交的剖切平面 两个以上相交的剖切平面

图3.3.2-2多个剖切图

3. 3.2.5当物体结构比较复杂,需要用多个剖切面进行剖切 时,按图3.3.2-2所示进行标注。

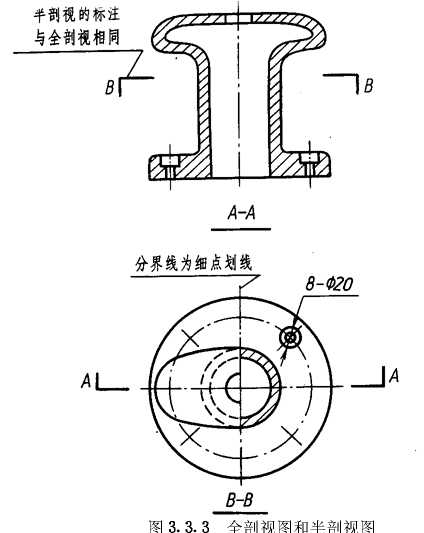

3. 3. 3全剖视图的画法见图3.3.1中的1-1、图3. 3.3中的辺-A ,绘制时应用剖切平面（或柱面）将物体完全剖开。

图3.3.3全剖视图和半剖视图

3∙ 3∙ 4半剖视图的画法见图3. 3. 3中的B-B。半剖视图可在物体 对称时采用，绘制时应以对称中心线为界,一半画外形视图，另一 半画剖视图。

半剖视图的标注方法与全剖视图相同，图中虚线一般省略,其 外形视图与剖视图的分界线应为细点划线,并宜将剖视图画于分 界线的右方或下方。

3. 3-5 局部剖视图的画法见图

3. 3. 5,绘制时应局部剖开物体。

局部剖视图用波浪线与视图分 界,波浪线只能画在被切到的实体

部位,不应与图上其它图线重合。      图3∙3∙5局部剖视图

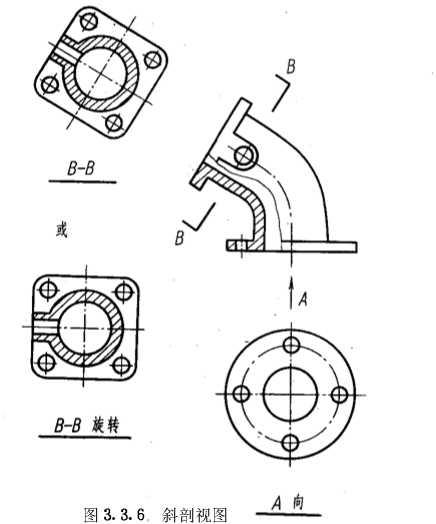

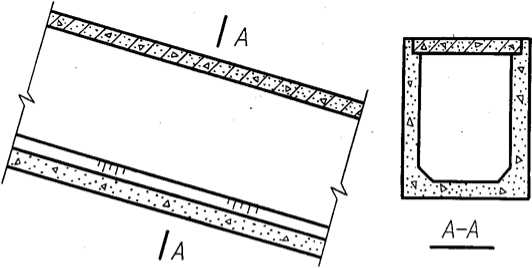

3. 3-6斜剖视图的画法见图3.3.6中的B-B_O

斜剖视图应标注剖切位置,投射方向及视图名称,形式如图

3. 3.6所示。

斜剖视图可按投影关系配置,亦可转正绘制并标注为''X-X 旋转",当不致引起误解时可不注''旋转"二字。

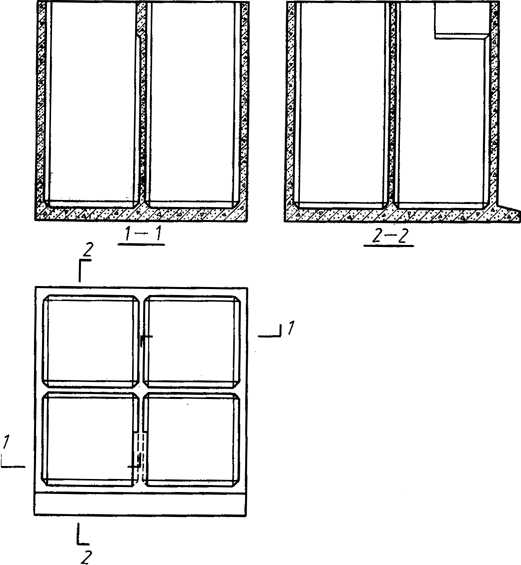

3∙ 3∙ 7阶梯剖视图的画法见图3. 3.7中的1-1,绘制时应采用平 行的剖切平面。

图3.3.7阶梯剖视图

阶梯剖视图中剖切平面的起讫和转折处均应进行标注。当不 致引起误解时允许省略转折处的字母或数字标记。转折符号应画 成等长的短粗实线,其长度应略短于起讫处表示剖切位置的线,并 不应与图上的轮廓线相重叠。

绘制阶梯剖视图时，当图形具有公共对称中心线时,可以中心 线为界各画一半,见图3. 3. 9-2中的4-4。

3- 3-8旋转剖视图的画法 见图3. 3. 8中的1-1,绘制 时应采用相交的剖切平面。

画旋转剖视图时,应先按剖,'L 且 切位置剖开物体,然后将被 剖开的结构及有关部分旋转 到与基本投影面平行后，再 进行投射。

旋转剖视图中剖切平面' 起讫和转折处均应进行标 注，当不致引起误解时,允许 省略转折处的字母或数字标 记。

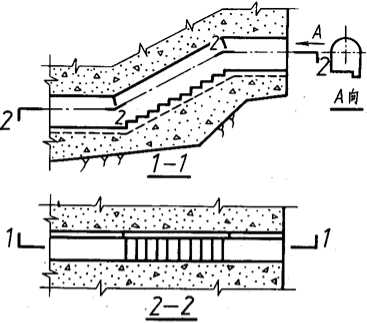

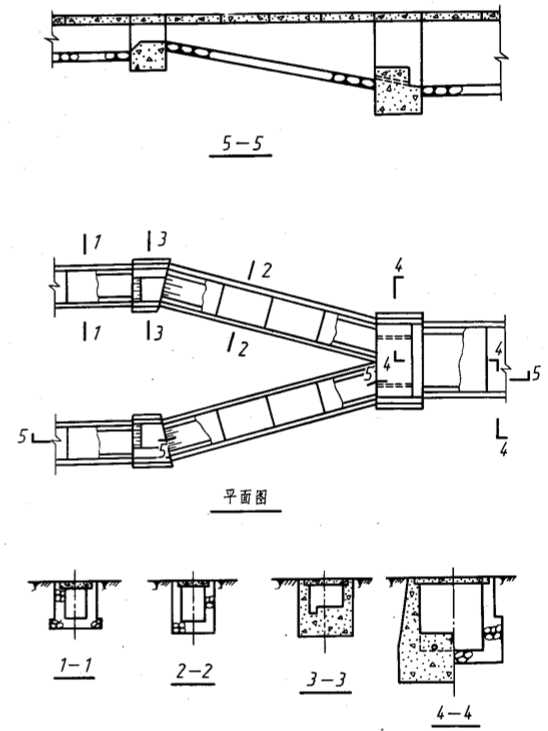

3. 3.9复合剖视图的画         图3∙3∙8旋转剖视图

法见图3. 3. 9-1中的2-2、图3. 3. 9-2中的5-5。

图3. 3. 9-1复合剖视图

绘制复合剖视图时所采用的是组合的剖切面。

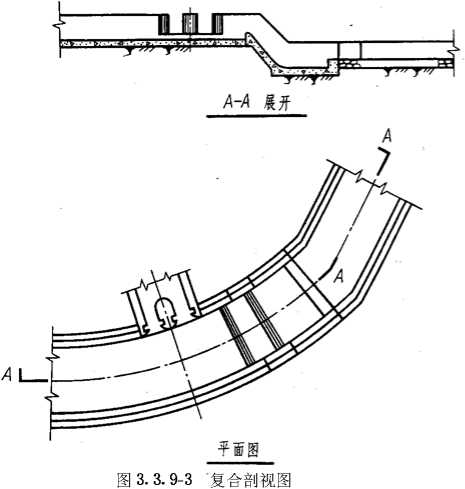

复合剖视图采用展开画法时,应加注“展开"二字,见图3. 3. 9-3中的4-4展开。

图3.3.9-2复合剖视图

3. 3.10在剖视图中，当图形太小无法画材料符号时,可以不画材 料符号,而用文字说明的形式标注,见图3. 3. IO_O

图3.3.10闸室底板薄层材料表示法

3.3.11绘制剖视图时,对于断面较薄的构件可将断面的轮廓线 用粗实线绘制,其余轮廓线用中实线绘制,可不画材料符号，见图

• 3. 3. Il₀

图3.3.11薄壁构件的画法

3∙ 3∙ 12当剖切平面通过桩、杆、柱等实心构件的轴线或对薄壁、 支撑板等薄板结构进行纵向剖切时,这些结构都按不剖绘制,而用 粗实线将它与邻接部分分开,见图3. 3.12。

图3.3.12规定画法

3∙4断面图

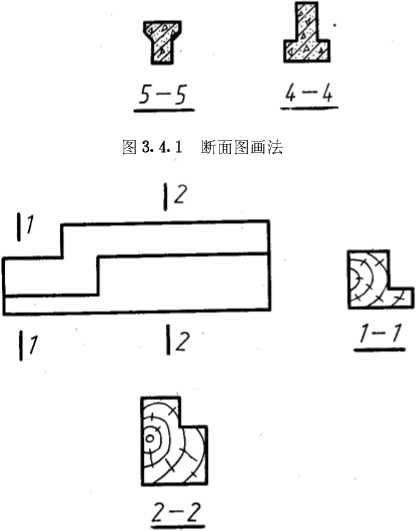

3. 4.1断面图的画法见图3.4.1。绘制断面图时,仅画出截断面 的图形和材料符号。

3. 4.2断面图的标注方法规定如下。

3∙4∙2∙1只画表示剖切位置的线,不画表示投射方向的线，断 面名称标记写在表示投射方向的线一侧。断面图一般按投影关系 配置,如图3. 4. 2-1中的1-1断面,亦可平移至其它地方,如图3. 4.1中的4-4.5-5断面。当将图形转正绘制又不致引起误解时，图 名后面可不注"旋转"二字,如图3. 4. 2-2中的4-4断面,否则应 标注为‘顼“旋转。“

3∙ 4. 2. 2当断面图配置在剖切线的延长线上,且断面图形对称 时,可用点划线表示其剖切位置、不标注断面名称标记,见图3. 4. I_o当断面图形不对称时,应标注剖切位置及断面名称标记,见图 3. 4. 2-1中的2-2断面。

3∙ 4. 2.3当断面图形对称时可配置在视图轮廓线的中断处并 可省略标注,见图3. 4.1。

图3.4.2-2断面图画法

∣3∙ 5详 图

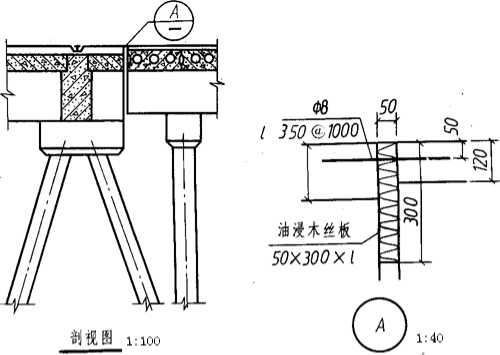

3.5.1详图画法见图3.5.1。

图3.5.1详图示例

详图应把生产过程中所需要的细部构造、尺寸及用料等全部 资料表明详细。

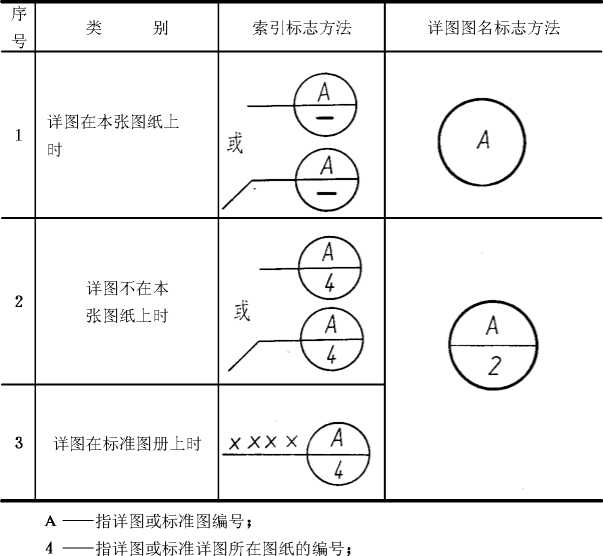

详图均应加索引标志,并按表3. 5.1的规定标注。

索引标志应用细实线圆圈表示,圆圈直径宜为10mm。

详图索引标志

表 3. 5.1

2——指详图所索引的图纸编号；

XXXX——指标准详图图册号；

-—详图在本张图纸上的标志。

详图图名标志应用粗实线圆圈表示,直径宜为14mm,图名用 拉丁字母标注并应注明绘图比例。

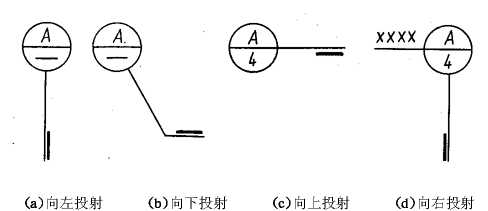

3. 5. 2索引标志如用于索引剖视详图,应在被剖切的部位绘制剖 切位置线,并应以引岀线引岀索引标志，引岀线所在一侧为剖视后 的投射方向，见图3.5.2,其中（a）、（b）、（c）、（d）分别表示剖切后 向左、向下、向上、向右投射，索引标志中"4"、"4”、"-”及“XX X X"的含义详见表3. 5.1。

图3.5.2剖视详图的索引标志

• 3-6规定画法及简化画法

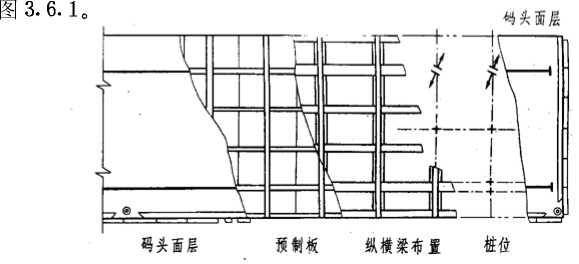

3. 6.1当建筑物有几层结构时,可以在同一视图内按其结构层次 分层绘制,相邻层次用波浪线分界,可用文字标注各层的名称,见

图3.6.1分层画法

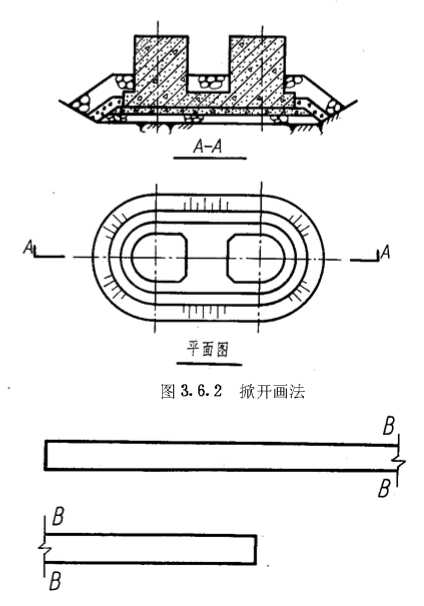

3. 6∙ 2为表达被土层或其他物体覆盖的结构,绘图时可假想将覆 盖层掀开后再进行投射,见图3. 6. 2中的平面图。

3∙ 6- 3当建筑物比较长但又必须画出全长时,可将图形分段绘 制,用连接符号和连接编号表示连接关系,见图3. 6. 3。

连接符号应以折断线画在需连接的部位,连接编号应用相同 的大写拉丁字母写在连接符号线靠图样一侧。

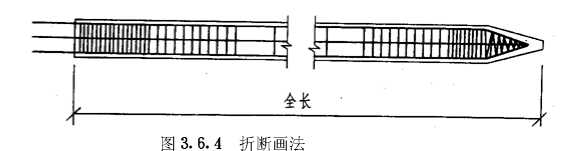

3∙ 6∙ 4对于较长的建筑物或构件,当其沿长度方向的形态和构造 一致或按一定规律变化时,允许断开后缩短绘制。但须注出全长尺

图3.6.3连接画法 寸，见图3. 6.4。

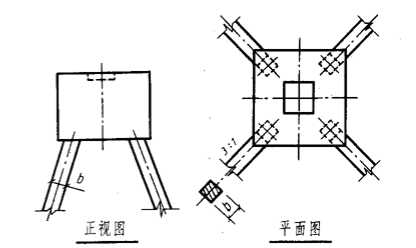

3. 6.5当绘制斜桩的正视图时,若斜桩不平行于正立面且与正立 面的夹角不大于45。度时,可将其绕过桩顶中心的铅垂线,旋转到 与投影面平行后再投射,见图3. 6. 5。

图3.6.5斜桩的画法

3∙ 6∙ 6当所绘构件的图形与另一构件的图形仅部分不相同时,可 只绘制与另一构件不同的部分,并用连接符号表示相连位置,两部 分的连接符号应对准在同一直线上,见图3. 6. 6。

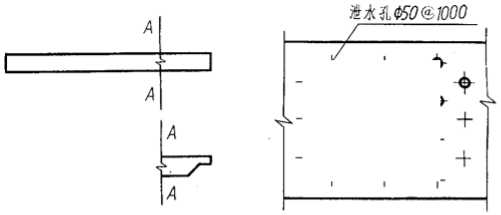

3. 6.7对于形状、大小相同且成规律分布的同类构件或构造,如 泄水孔、预埋螺栓等,可只画出有代表性的几个,其余用“+"表示 其位置，见图3.6.7、图3. 3.3。

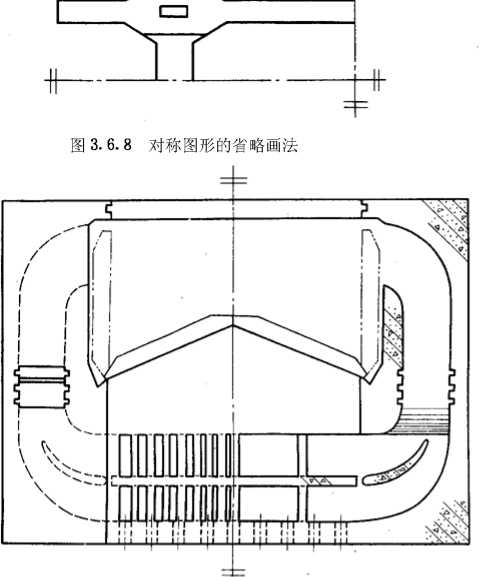

3∙ 6∙ 8当构件对称时可只画一半图形,两个方向对称时,可只画 1/4图形;并应在对称中心线上加注对称符号。对称符号应用细实 线垂直于对称中心线绘制,见图3. 6. 8。

3. 6∙ 9运动部件的极限位置或起辅助作用的相邻建筑物的轮廓 应用双点划线表示,见图3. 6.9。

图3. 6.9用双点划线表示船闸闸门的开启位置

3.7常用工程材料图例

3∙ 7-1在图样上绘制工程材料符号时,应按表3. 7.1规定的图例 绘制。表中未列的材料符号,可自定图例,并予以文字说明,但不得 与表中所列图例重复。

3∙ 7. 2使用本节图例符号时,应根据图样大小确定图例符号的疏 密和大小。做到使用图例准确,表达清楚。

3∙ 7∙ 3断面图形面积较大时,材料图例不必画满,可局部表示或

只沿轮廓的周边画出，见图3.7.3₀

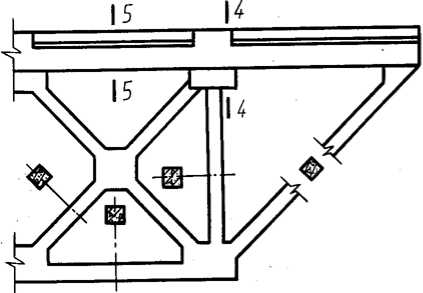

图3. 7.3图形面积较大时材料图例的画法

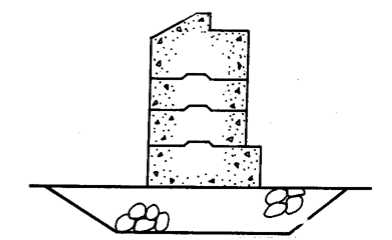

常用工程材料图例       表3.7.1

4尺寸注法

• 4.1 一般要求

4.1.1图样上的尺寸,应以数字为准。

4.1∙ 2高程、坐标、总平面图及工艺图的尺寸应以米(m)为单位, 其余均应以毫米(mm)为单位,在图中不需标注计量单位。

4.1∙ 3图样中所标注的尺寸,应正确、清晰、完整,满足设计和施 工的要求。

4.2尺寸要素

4.2.1图样上的尺寸应包括尺寸界线、尺寸线、尺寸起止符号和 尺寸数字,见图4. 2.1。

--V-_——V---

_____________/尺寸界线

\ 尺寸线\尺寸数字 \尺寸起止符号

图4.2.1尺寸的组成

4. 2. 2尺寸界线的画法规定如下(见图4. 2. 2) _O

• 4. 2. 2.1尺寸界线用细实线绘制,并应从图形的轮廓线、轴线 或中心线引岀，可利用轮廓线、轴线或中心线作为尺寸界线。

4. 2. 2. 2尺寸界线与轮廓线之间宜留有不小于2mm的空隙。

4∙ 2∙ 2∙ 3尺寸界线应与尺寸线垂直,宜超出尺寸线2〜3mm, 必要时按图4.2. 4-2的画法。

4.2.3尺寸线的画法规定如下（见图4.2.2）。

图4.2.2尺寸界线及尺寸线

4. 2. 3∙ 1尺寸线用细实线绘制,不得中断,并应与所标注的线 段平行。

4∙ 2. 3∙ 2尺寸线应单独绘制,任何其他图线都不得作为尺寸 线。

4. 2∙ 3∙ 3在尺寸线的起、止处,尺寸线不应超出尺寸界线。

4. 2. 4尺寸起止符号宜用细的短斜线  一二---

绘制,其倾斜方向应与尺寸界线成顺时"

针方向45。角，长度约为3mm。尺寸起止

4. 2. 4-1 _o当尺寸界线与尺寸线不垂 直时应用箭头表示,见图4. 2. 4-2_o 4.2.5尺寸数字的注写方法规定 如下。

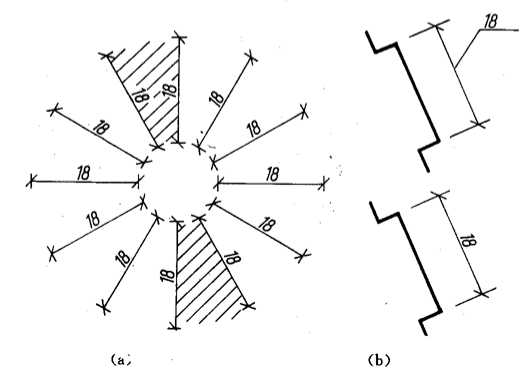

4∙2∙5. 1 数字应按图 4. 2. 5-1 (a) 所规定的方向注写,并靠近尺寸线的上方中部,在图示30。阴影范 围内注写尺寸时,应按图4. 2. 5-Kb)的形式标注。

图4. 2. 5-1尺寸数字的注写方向

4∙ 2. 5. 2尺寸数字不应被任何图线或符号所通过,当无法避免 时,应将图线或符号断开,见图4. 2. 5-l(a)。

4.3尺寸排列和布置

4∙3∙1尺寸线与轮廓线的距离及互相平行的尺寸线间的距离宜 为7〜IOmm_O

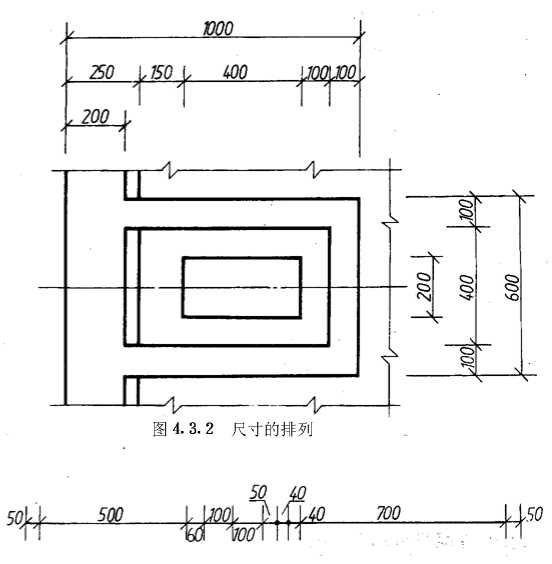

4. 3∙ 2尺寸的排列应力求整齐清晰,并尽量将小尺寸排在里面, 大尺寸排在外面，中间的尺寸界线可稍短,其长度应整齐一致,见 图 4. 3. 2。

4. 3∙ 3尺寸界线间的距离较小时,尺寸数字可注写在尺寸界线的 外侧，中间相邻的尺寸数字可分别错开注写在尺寸线的两侧,也可 用指引线引出注写。尺寸界线过密时,尺寸起止符号可用小圆点表 示,见图4. 3.3。

图4.3.3尺寸数字的标注方法

• 4-4圆和圆弧的尺寸注法

4. 4.1直径和半径的尺寸线指向圆弧的端部应画成箭头,直径数 字前应加注直径的符号“①";半径数字前应加注半径的符号'璽", 圆弧大于半圆时注直径,小于或等于半圆时注半径。标注方法见图

• 4. 4.1-1 和图 4. 4. 1-2。

4. 4. 2当圆和圆弧较小,没有足够的位置画箭头和注写数字时, 可按图4. 4. 2-1和图4. 4. 2-2的形式标注。

4. 4∙ 3当圆弧的半径过大或在图纸内无法标出圆心位置时,可按 图4.4.3的形式标注。

图4. 4. 2-1小圆直径的标注方法

图4.4.2-2小圆弧半径的标注方法

图4.4.3大圆弧半径的标注方法

4.5角度、弧长、弦长的尺寸注法

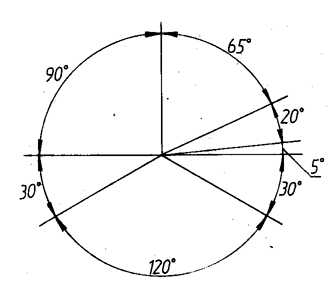

4∙ 5∙ 1角度的尺寸注法见图4∙ 5.1,具体规定如下:

图4.5.1角度的标注方法

4. 5.1∙ 1标注角度时,尺寸线应用圆弧线表示,其圆心为该角 的顶点，以角的两边或其径向引出线作为尺寸界线,起止符号应采 用箭头表示。

4. 5∙ 1. 2角度数字应水平注写在尺寸线的止方或外侧,必要时 可引出标注。

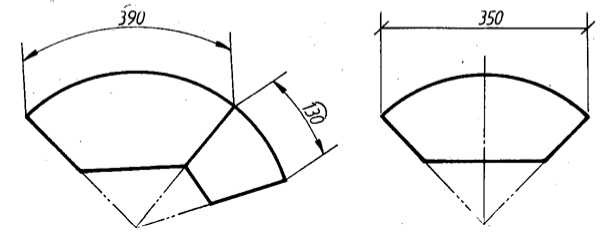

4.5.2标注弧长时，尺寸界线应垂直于该圆弧的弦，尺寸线为 该圆弧的同心圆弧，起止符号应采用箭头表示，弧长数字应按第 4. 2.5条的规定注写，并在尺寸数字的上方加注符号见图

• 4. 5. 2_o

4. 5. 3标注弦长时,尺寸界线应与该弦垂直,尺寸线应平行于该 弦,弦长数字应按第4. 2. 5条的规定注写,见图4. 5. 3。

图4.5.2弧长的标注方法

图4.5.3弦长的标注方法

4∙ 6薄板厚度和正方形的尺寸注法

4. 6∙ 1标注薄板构件的厚度时,可在尺寸数字前加注符号见 图 4. 6.1。

4∙ 6∙ 2标注正方形构件的尺寸时,可在一条边长的尺寸线上注写 “边长X边长",也可在边长数字前加正方形符号“口",见图4. 6.

2。

图4.6.1薄板厚度的标注方法

图4.6.2正方形构件的标注方法

4.7坡度和高程的注法

4.7.1坡度的注法规定如下。

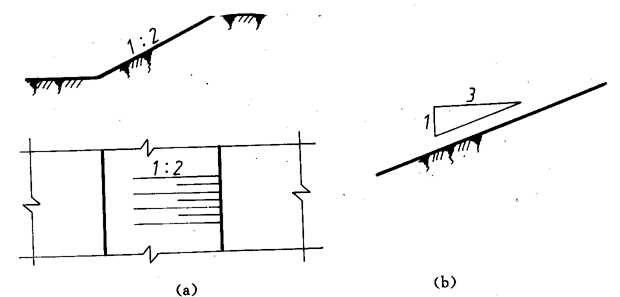

4. 7. 1.1标注坡度时,宜按图4. 7. I-Ka)或(b)的形式标注。

图4. 7.1-1坡度的注法

4∙ 7.1. 2当坡度较缓时,宜按图4. 7∙ 1-2的形式用单边箭头标 注,箭头指向下坡方向。

4. 7. 2港口工程图样中标注的高程宜采用绝对高程,高程的注法 规定如下。

4. 7. 2∙1在平面图上标注高程时,在高程数字前应加画符号 “  ",符号圆的直径宜为3〜5mm,并用细实线绘制。

4. 7∙ 2. 2在立面图上标注高程时,在高程数字前应加画符号 符号用细实线绘制,其规格见图4. 7. 2-l(_a)_o三角形的尖端 应与被注轮廓线(或引出线)接触,且一般向下指,必要时可以向上 指,见图 4. 7. 2-Kb)和(C)_O

图 4.7. 2-1

立面高程符号及其指向

4. 7. 2. 3零点高程应注写成0∙ 00,正值高程前不注负值 高程前应加注“一"。

4∙ 7∙ 2∙ 4高程数字应水平注写在高程符号的右侧。

4∙ 7- 2- 5当图形的位置较小时,可将高程符号引出标注,见图

• 4. 7. 2-2。



  图4.7.2-2高程符号引出注法




4.8简化注法

图4.8.1多层结构尺寸注法

4. 8.1共用引出线标注多层结构的尺寸时,引出线应通过并垂直 被引的各层,文字说明和尺寸数字宜 水平书写,且由上至下依次标注,见图

• 4. 8.1。

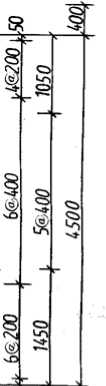

4.8.2等间距连续排列的尺寸,可用 "个数X间距=总长"的形式标注,见 图 4. 8. 2。

4. 8.3构件上均匀分布相同构造,可 只在其中一个要素上注出其尺寸和数 量,见图4. 8.2。

图4. 8.2等间距连续排列尺寸注法

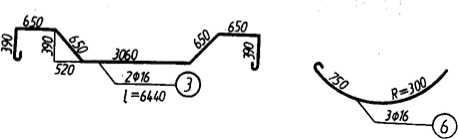

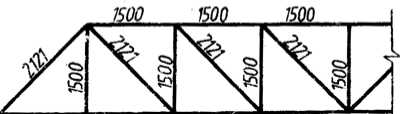

4. 8.4单线图的尺寸注法

对于桁架结构简图、钢筋简图、管路图等单线图，可将长度尺 寸数字直接注写在杆件或管路的一侧,见图4. 8. 4。

KOO KOd 1500      1500

图4.8.4单线图尺寸注法

4∙8∙5对称图形的尺寸注法规定如下。

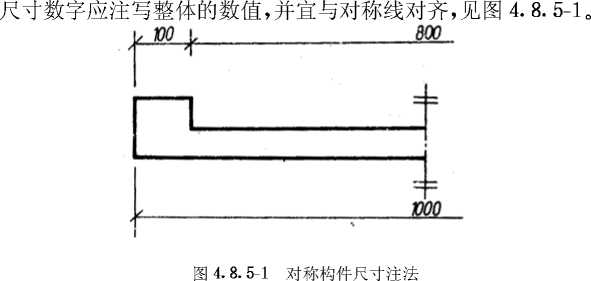

4.8∙5∙1当对称图形只画出一半或略大于一半时,其尺寸线应 稍超过对称线,仅在尺寸线的一端画出尺寸界线和尺寸起止符号，

4. 8. 5. 2对于对称结构除总体尺寸外,可只标注其中一半的尺 寸，见图4.8.5-2°

图4.8.5-2对称构件尺寸注法

5总平面图

5.1图线、比例

5.1.1总图图样应根据图样类别和表示的重点,突出图样中的主 体内容,采用不同的线型。

5.1∙ 2港区平面布置图中所用线型,应按表5.1. 2的规定选用。 其它图样可参照选用。

图 线            表5. 1.2

5.1.3总图制图的比例可根据不同图样类别按表5.1.3规定选

• 5-2图样画法

• 5. 2.1总平面图中除画出各建筑物平面图外,还应根据不同设计 阶段的要求画出地形等高线,测量坐标网，指北针或风玫瑰图，波 浪玫瑰图,航道轴线,各主要建筑物的中心线、定位线、定位尺寸、 主要控制点坐标等。

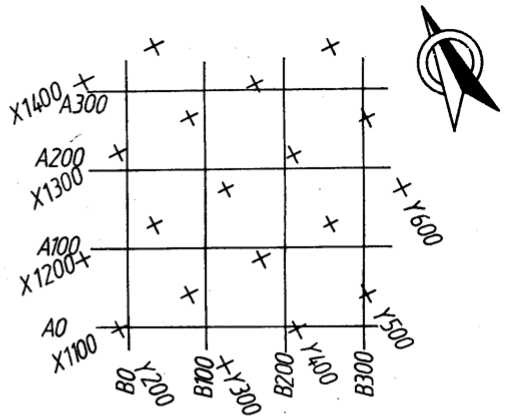

图5.2.2坐标网格

5.2.2坐标网格应以细实线表示,测量坐标网宜画成交叉十字 线,坐标代号宜用"X"、“y”表示,施工坐标 网宜画成网格线，坐标代号宜用財'、“B” X 表示,见图5. 2.

5. 2.3总平面图中有测量和施工两种坐 ∖ L 上二

标系统时,应注明两种坐标系统的换算公  v≤f

式，必要时可画出两坐标关系简图，见图   。

5. 2. 3。                                   图5.2.3坐标关系图

如果无施工坐标系时,应注出码头前沿线及主要建筑物轴线 与测量坐标轴的夹角。

• 5. 2. 4码头面、防波堤顶面、港区中主要道路路面、堆场及施工高 程控制,应分别注记高程。

• 5. 2-5码头前沿应按设计代表船型画出船舶的简图，图示占用泊 位情况,见图5. 2.5。



图5.2.5码头泊位长

• 5. 2.6港区平面布置图中宜画出辅助建筑区的位置和区域,并用 文字标明。辅助设施宜以图例表示,必要时就近加以文字说明，当 图面无注写位置时,也可编号列表说明。

• 5. 2- 7各种图例宜采用5. 3节所列总平面图图例,若表列图例不 足以表达时,可参照有关标准选用或自行设计,但必须在图中加以 文字说明。

5. 2- 8总图上一般只绘出与航道水深、边坡、建筑物有关的地形 等高线（等深线），除设计阶段的需要外,填方或建筑物覆盖的地形 等高线（等深线）宜省略。

5. 2. 9对于分阶段实施的工程总平面图,或以码头为主的港区平 面布置图，可采用加绘粗线框或局部底图涂红的方式,在图上突出 新建码头工程。

5.3总平面图图例

总平面图图例

注q∙表中图例未包括管路连接及附件图例,有关该部分图例及常用管路代号见

第9章

2∙装卸机械平面图例见6. 5节。

6港口水工建筑图及常用图例

• 6.1 一般要求

6.1∙ 1港口水工建筑图的图线宽度宜根据图样的复杂程度和比 例选择三种或两种线宽绘制,见图6∙ 1∙ 1(a)和(b)。

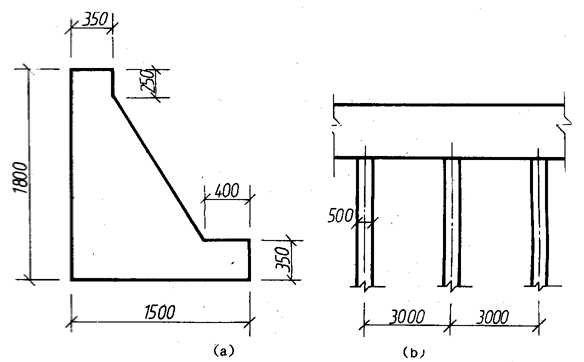

图6.1.1图线的使用

6.1∙ 2港口水工建筑图上所采用的各种线型应按表6. 1. 2规定 选用。

6.1.3港口水工建筑图的比例应优先选用表6.1. 3中的比例。

6.1.4图中尺寸的详简应根据设计的要求、图样表达的深度和图 纸的用途进行标注。建筑物结构布置图可采用文字标明的方式说 明该尺寸所指的内容,见图6.1.4。

图6.1.4用文字标明尺寸所指内容

6.1-5必要时图中应有文字说明,文字应简明扼要,正确表达设 计意图,其位置宜放在图纸的右下方。

6.2图样画法

• 6. 2.1港口水工建筑图按第一角画法绘制。建筑物的平面图宜放 在立面图的下方,且码头前沿宜与横式幅面图纸的长边方向一致。

• 6. 2- 2码头正立面图只画码头前沿的结构、构配件和第一排桩。

• 6. 2. 3在码头立面图上和码头剖视图上,诸桩的中断,可统一用 一个中断符号表示,斜桩中断后,可缩短绘出，见图6. 2. 3。

图6.2.3码头剖视图

• 6. 2. 4在码头正立面图和码头剖视图上,土中的桩可画成实线, 对于两根投影有部分重叠的桩,则被遮住的部分仍应画虚线,也可 以不画线,见图6. 2.3。

• 6. 2.5同一混凝土构件的现浇和预制部分可用细实线分开,在底 图上用涂红或打阴影的方法表示现浇部分。

6. 2- 6桩的定位轴线编号应符合第2. 7. 2条的规定,必要时也可 采用分区编号的方法,区号宜用粗体阿拉伯数字书写,编号的注写 形式应为"分区号一该区轴线号",见图6. 2. 6。

6. 2- 7行列不明显的桩位图，可采用每一根桩一个编号的形式, 用“O"以外的小写拉丁字母或小写字母加下标编号,见图6. 2. 7。

6. 2. 8若几个分部建筑物的桩和桩位相对位置都相同,可只编一 个区号,用下标的形式区分这几个分部建筑物的桩位图，并只在一 个部分建筑物的桩位图上标注尺寸,见图6. 2. 7。

图6.2.6桩定位轴线分区编号

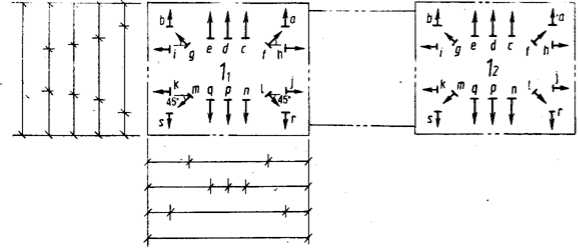

图6.2.7行列不明显的桩位图

6.2. 9港口水工建筑辅助设施图例应按表6.2.9所规定的绘制。 表中未规定的部分可自定图例,但必须用文字说明。

6∙3常用构件代号

6. 3∙ 1预制钢筋混凝土构件,现浇钢筋混凝土构件,钢、木、橡胶 的构件,可采用表6∙ 3∙ 1中的构件代号。在设计中可用代号加下标 的形式区别上述构件的种类。

6. 3∙ 2预应力钢筋混凝土构件,应在构件前加注“Y一‘‘,如“Y一

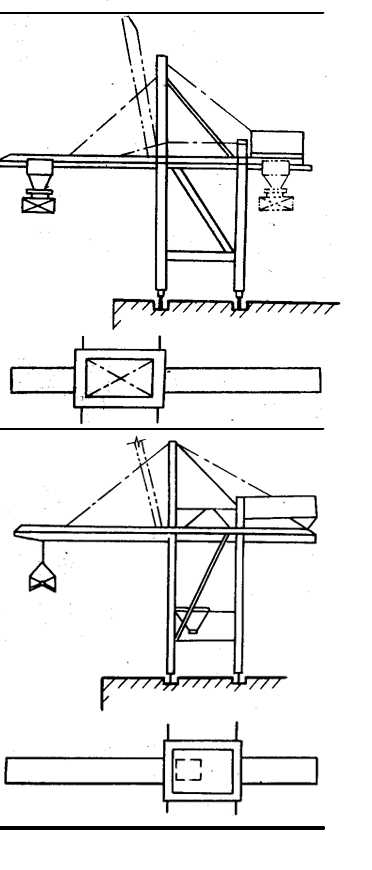

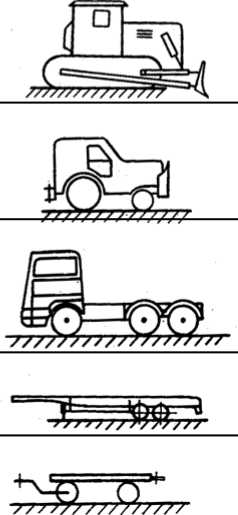

6.4装卸机械图例

6. 4.1港口工程装卸工艺设计图中的装卸机械图,外形主要尺寸 宜按设计图的比例绘制,并可适当增减其轮廓线。

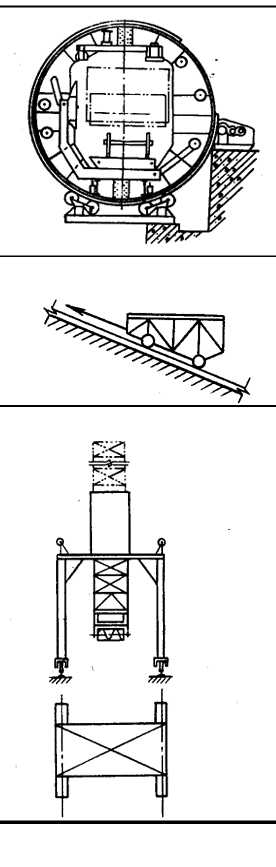

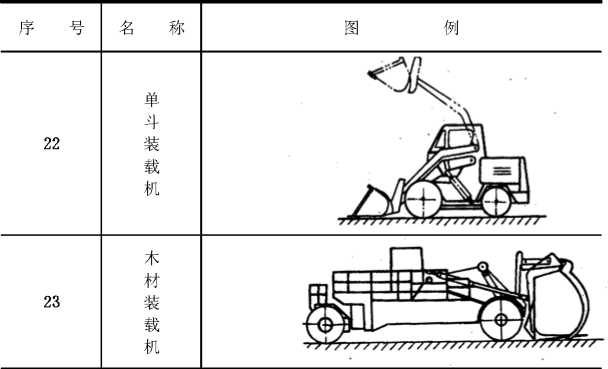

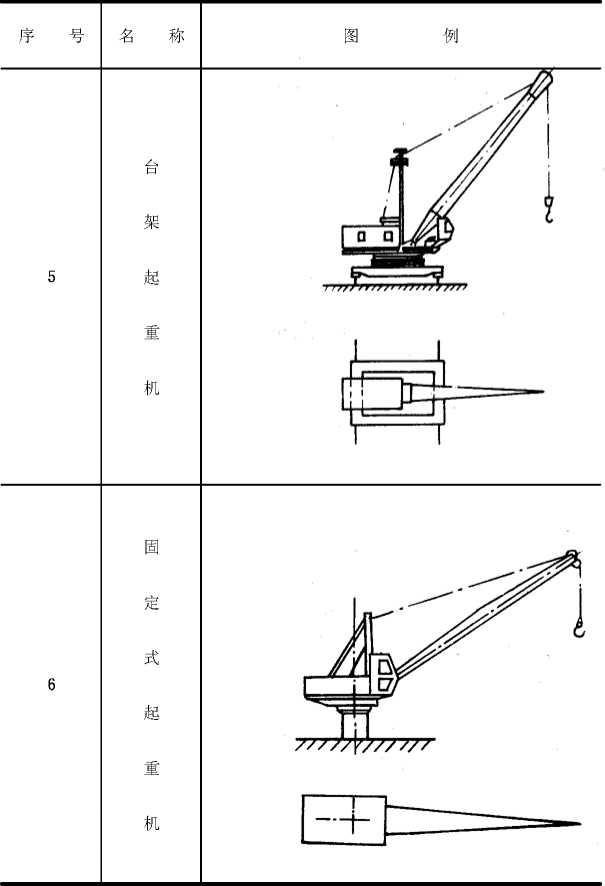

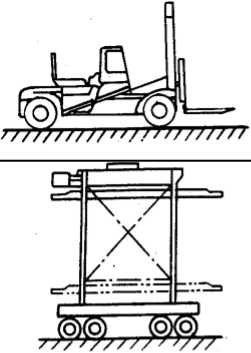

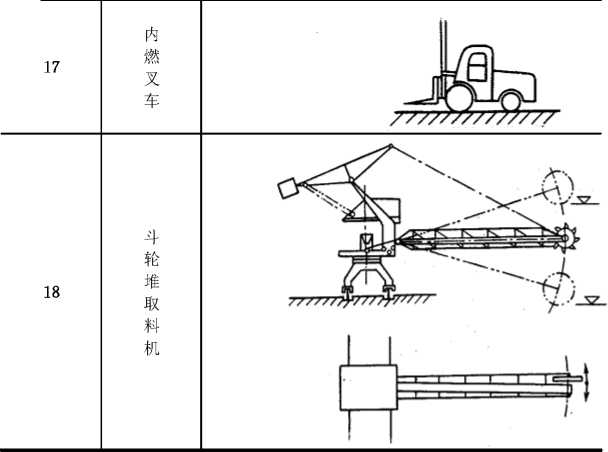

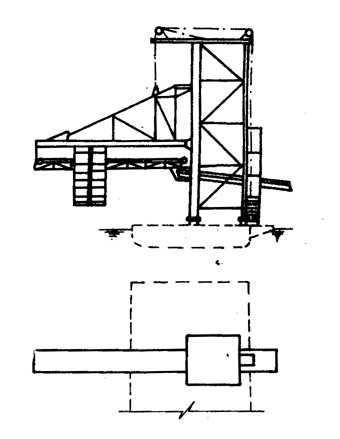

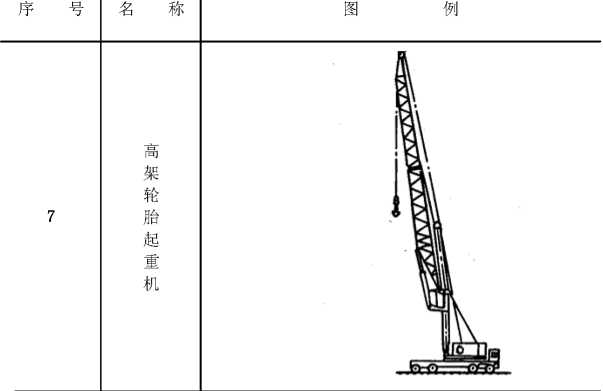

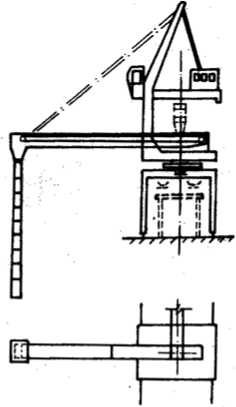

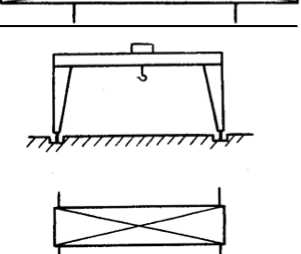

6. 4.2常用机械可按表6.4.2所规定的图例绘制。

门

座

1        起

重

机

带

斗

门

2        座

卸

船

机

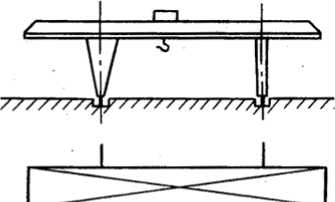

龙 门 起 重 机

序 号 名 称

翻

19        车

机

缆

20

车

螺 旋 卸 车

机

图      例

7钢筋混凝土结构图

• 7.1 一般要求

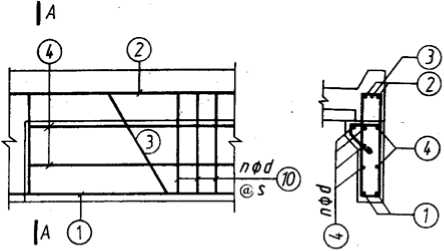

7.1∙ 1构件的视图和剖视图不画混凝土符号。构件的轮廓线应用 细实线表示,钢筋用粗实线表示,钢筋断面用小黑圆点表示,见图 7.1.2。

A-A

图7.1.2配筋图画法 ^:----

災——钢筋根数;①——钢筋种类代号M——钢筋直径;

@——钢筋间距符号:一钢筋间距。

7.1∙ 2构件中的钢筋应编号,每一类钢筋（种类、直径、形状、长度 相同）只编一个号。编号方法:用引出线引出所要编号的钢筋,在引 出线的末端画一细实线圆，圆的直径为6mm,在圆圈内填写编号 数字。立面图中弯起钢筋的编号,可注在其上方的圆圈或大半圆圈 内。引出线指向表示钢筋的粗实线时,应画45。的短线，当不致引 起误解时可不画短线，见图7. 1. 2（左图①、②号钢筋可不画短 线）。

7.1.3配筋图中的编号应按水平或垂直方向排列整齐,并宜先主 筋后构造筋有顺序地进行编排。

7.2钢筋图例、尺寸标注和钢筋明细表

I- 2.1构件中的钢筋应用表7.2.1-1中的图例表示,钢筋焊接接 头及焊接网表示方法分别见表7∙ 2. 1-2、表7. 2. 1-3所示。

7∙ 2. 2单根钢筋的每段长度应直接注在钢筋的一侧,弯起钢筋的 斜度可标注其两端的水平和垂直距离,当需要说明钢筋的总长、编 号、直径和根数时,宜用引出线加以标注,见图7. 2. 2。

图7.2.2钢筋尺寸的标注

• 7. 2-5箍筋注里皮尺寸,弯起钢筋的弯起高度注外皮尺寸，当不 按上述规定标注时,应加以说明。

钢筋图例         表7. 2.1-1

钢筋焊接接头       表7. 2.1-2

续上表

焊接网        表7.2.1-3

7.2.4钢筋明细表的格式和内容见表7.2.4。表内项目可视需要 而增减。

钢筋明细表         表I- 2. 4

7.3配筋图的简化画法

• 7. 3∙ 1钢筋间距是指钢筋中心线之间的距离。在说明保护层厚度 (即钢筋外皮到混凝土表面之间的距离)和等间距布置的钢筋根数

之后,可以不标注其间距尺寸而注明“均布"二字。

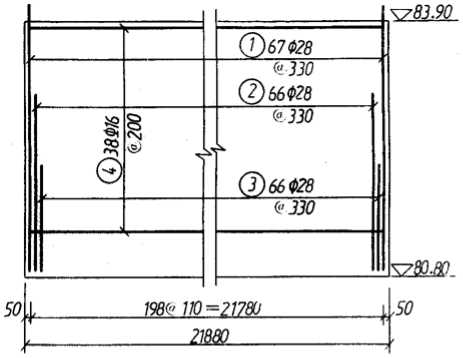

I- 3∙ 2对于种类、直径、形状、长度和间距都相同的钢筋,可以只 画出第一根和最末一根的全长,用标注的方法表明其根数、直径以 及间距个数和间距数值,见图7. 3. 2。

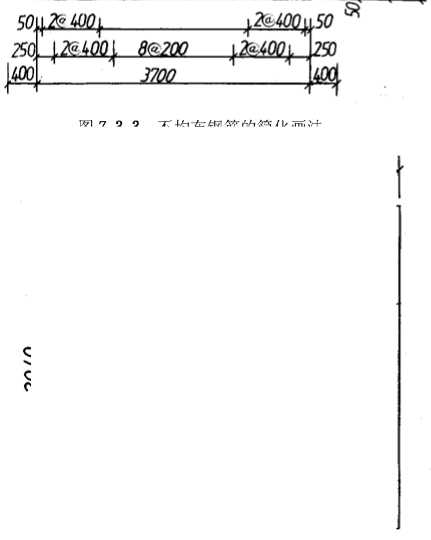

7∙ 3- 3 对于种 类、直径、形状和长 度都相同，而间距 不同的钢筋，可只 画出第一根和最末 一根的全长，中间 用短粗线表示位 置，并用标注的方 法表明各部分钢筋 的根数,直径以及 间距个数和间距数 值,见图7. 3.3。

图7.3.2均布钢筋的简体画法

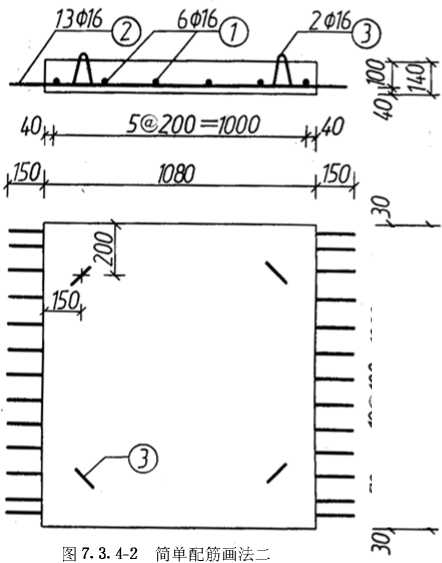

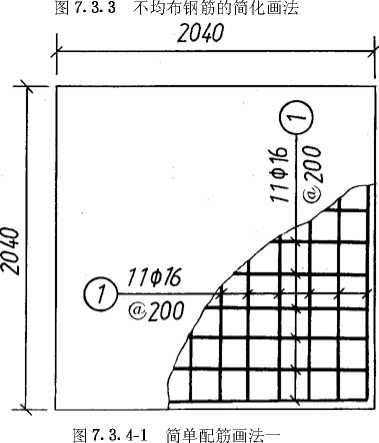

7. 3∙ 4配筋比较简单的构件,可采用图7. 3. 4-1所示的表示方法 或图7. 3. 4-2所示的表示方法绘制。

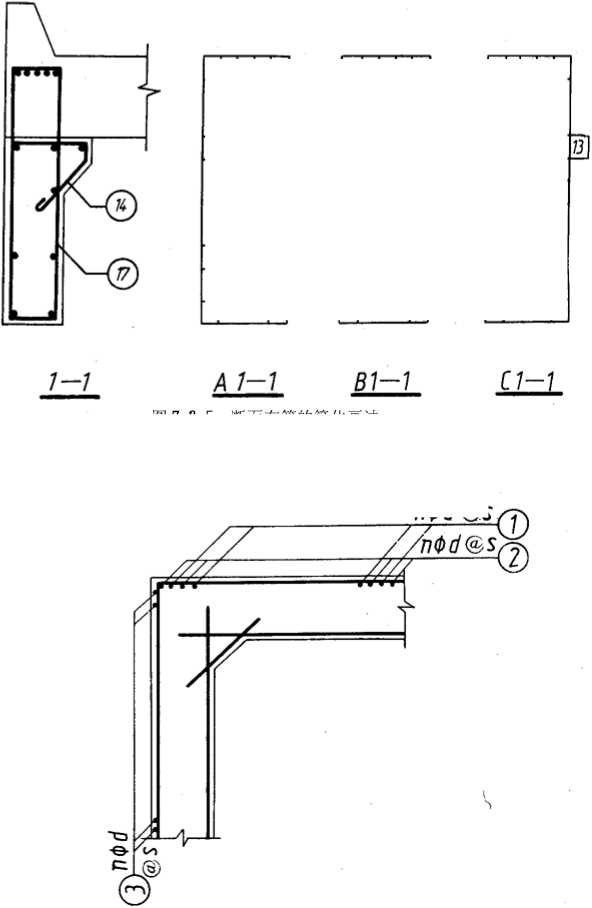

7∙ 3.5当若干构件断面形状、大小和钢筋的布置相同,仅钢筋的 编号不同时,可采用图7- 3.5的表示方法绘制。

• 7. 3.6在构件的断面图上,对种类、直径、形状、长度和间距都相 同的钢筋,可只画出同一类钢筋的起始、末尾各两根钢筋,并用引 出线引出标注,见图7. 3.6。

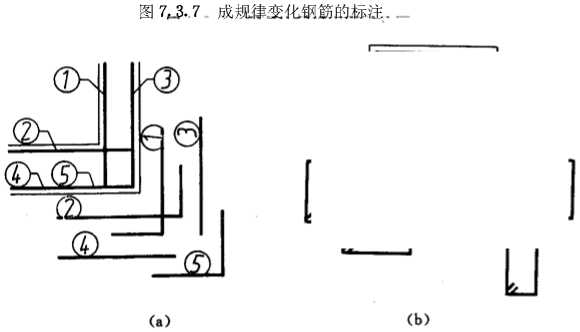

• 7. 3∙ 7当一组钢筋的种类和直径相同,而长度随构件的变化作有 规律的变化时,这组钢筋可只编一个号,但应在钢筋明细表中注明 变化规律,见图7. 3. 7和表7. 3. 7。

7∙ 3∙ 8为能确切表达钢筋的形状,根据需要可在视图的附近画出 钢筋的大样图，见图7∙ 3.8(a)、(b)。

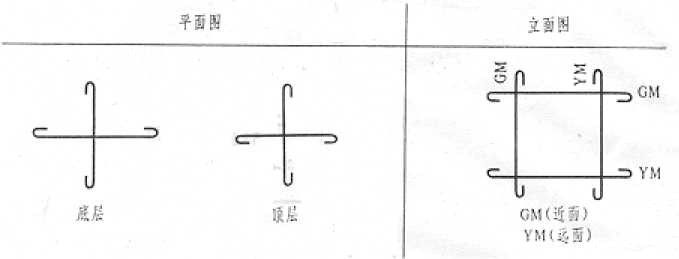

I- 3. 9双层钢筋的表示法见图7. 3. 9。图中平面图的顶层钢筋和

立面图的近面钢筋的弯钩应向下或向右;平面图的底层钢筋和立 面图的远面钢筋的弯钩应向上或向左。

钢筋明细表       表I- 3.7

图7. 3.6断面钢筋简化画法

图7.3.8钢筋大样图示例

8型钢及焊缝标注

8∙ 1型 钢

8.1∙ 1钢结构中常用型钢的标注应符合表8.1.1中的规定。

常用型钢的标注        表8. 1.1

8∙ 2焊 缝

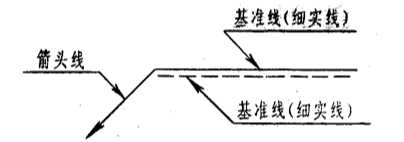

• 8. 2.1焊缝符号由基本符号和指引线组成,必要时可以加上辅助 符号、补充符号和焊缝尺寸符号。指引线由带有箭头的细实线和两 条基准线(一条为细实线,一条为细虚线)组成,见图8. 2. I_O基准 线的细虚线也可绘在基准线细实线之上。

图8.2.1指引线

• 8. 2. 2如焊缝在接头的箭头侧,则将基本符号标在基准线的实线 侧，见图8∙ 2. 2(a)；如焊缝在接头的非箭头侧,则将基本符号标在 基准线的虚线侧,见图8. 2.2(b)；标注对称焊缝及双面焊缝时,可 不加虚线,见图8. 2.2(c)、(d)。

7

(C)                                   (d)

图8.2.2基本符号相对基准线的位置

8.2.3焊接钢结构的焊缝应按国家标准《焊缝符号表示法》的规 定标注,常用焊缝符号及标注方法见表8.2.3_o

焊缝符号及标注方法      表8.2. 3

8. 2. 4当焊缝不规则时,在标注焊缝符号的同时,宜在焊缝处加 粗线(表示可见焊缝)或栅线(表示不可见焊缝)，见图8. 2. 4。

图8.2.4不规则焊缝的标注

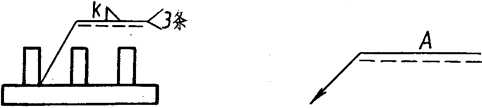

• 8. 2.5在同一图样中，当若干条相同焊缝在接头中的位置亦相同 时,可只标注一个焊缝符号，在焊缝符号的尾部加注相同焊缝数 量。见图 8.2.5(a)。

为了简化标注,或标注位置受到限制时,也可标注焊缝简化代 号,如图8∙ 2∙ 5(b)中的4 ,但必须在该图样下方或标题栏附近说 明简化代号的意义。

(a)相同焊缝的注法       (b)焊缝符号的简化画法

图8.2.5焊缝的简化标注

9管路图

9. 0.1管路中常用介质的类别代号应采用表中的规定。

管路介质的类别代号      表9.0.1

• 9. 0. 2管路中其它介质的类别代号用相应的英文名称的第一个 大写字母表示,若与9∙ O∙ 1条中规定的类别代号重复时,则用前两 位大写字母表示,如：乙焕ACetylene缩写成AC、泥Soil缩写成 SO、排泥RemOVe SOiI缩写成RSo、压缩空气COmPreSSed air缩 写成CA_O也可采用介质化合物分子式符号或国际通用代号表示 其类别。

• 9. 0. 3为区别某类介质的不同状态和性质,可在类别代号的右下 角注上文字或阿拉伯数字,并另加说明,如：

W上一上水管             01—原油管

W下一下水管      或      ......

W污一污水管             。9—重油管

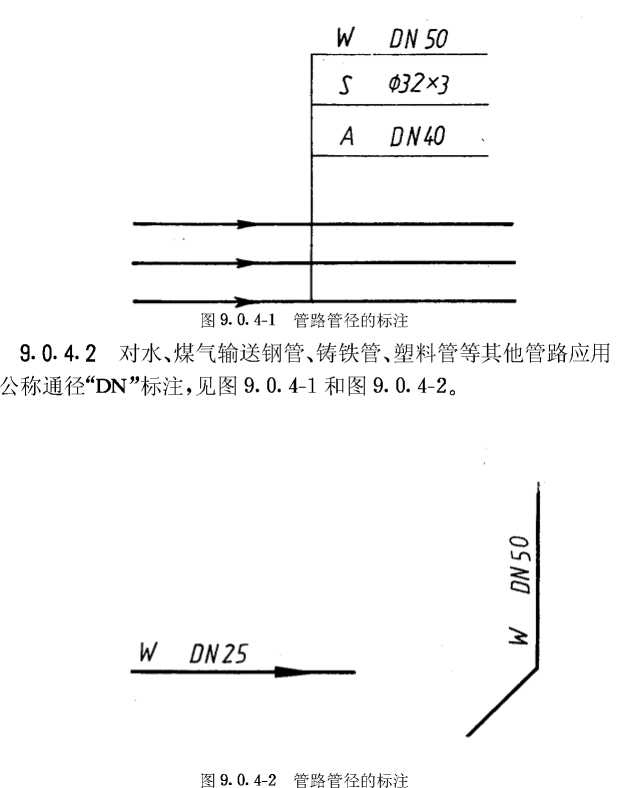

9.0.4管路管径的标注。

• 9. 0. 4-1对无缝钢管或有色金属管管路,应采用“外径X壁厚" 标注,如Φ32×3,见图9. 0. 4-1 _o

9. 0-5管路连接及附件图例。
