中平人民共和国交通运输行业标准

JT/T 1195—2018

多式联运交换箱标识

Interniodal SVVaP body markings

2018-08-01 实施

中华人民共和国交ifi⅛⅛输部发布

目 次

冃倡

ɪ  范围

2规范性引用文件

• 3 标识构成

• 4 标识系统

• 5 代码标记

6作业标记

7标记的使用.............

本标准按照CB/T 1. 1—2009给出的规则起草。

本标准由综合交通运输标准化技术委员会提出并归曰_O

本标准起草单位：中集车辆（山东）有限公司、交通运输部科学研究院。

本标准主要起草人:周国防、朱延文、胡铁钧、汪健、李道彭、梁仁鸿、高峰、谭建平、何显松、李治。

多式联运交换箱标识

本标准规定了多式联运交换箱标识构成、标识系统、代码标记、作业标记及标记的使用。 本标准适用于多式联运的交换箱的标识。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注H期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB 2894—2008    安全标志及其使用导则

GSB 05-1426—2001  漆膜颜色标准样卡

J17T 1093       多式联运运载单元标识

BS EN 12642 ： 2016  公路车辆上货物的固定 商用车辆车身结构 最低要求（SeCUring Of CargO on

Ioad VehiCIeS——BOdy StmCtlIre Of COinnIerCiaI VelliCIeS——MininnnIl IeqUirenIentS）

3标识构成

多式联运交换箱（以下简称“交换箱”）标识由标识系统、代码标紀、作业标记三部分构成匚

4标识系统

交换箱标识系统及其标记应符合JT/T 1093的要求O

5代码标记

5.1 构成

代码由箱体尺寸和强度等级代码、运营代码构成,其中箱体尺寸代码包括高度代码、长度代码和宽 度代码。

5.2箱体尺寸和强度等级代码

交换箱箱体尺寸（指交换箱外部尺寸）和强度等级代码的表示应符合以下要求:

高度代码表示交换箱总高度,单位为毫米（mm）,用四位阿拉伯数字表示;

长度代码表示交换箱总长度，单位为毫米（mm）,用四位（箱体长度超过IQm时为五位）阿拉伯 数字表示；

宽度代码表示交换箱总宽度,单位为毫米（mm ）,用四位阿拉伯数字表示；

强度等级代码表示强度等级，分为标准型（L）和加强型（XL）,具体分型方式详见BS EN 12642:2016 标准中 5. 1、5.2、5.3 的规定。

5.3运营代码

运营代码按授权单位代码、识别代码、唯一制造代码的顺序排列,且以圖点隔开（图1儿

X X X ∙ XXXXXX ∙ ×××x×xx××xx×x×x×××

唯一制造代码

识别代码

授权单位代码

授权单位代码为3位字符，由阿拉伯数字组成；识别代码由授权单位分配给该批次交换箱，由英文字母与阿拉伯数字 共6位字符构成；唯一制造代码由交换箱生产工厂赋予该交换箱，由英文字母与阿拉伯数字共】8位字符构成。

图1运营代码结构

示例；

授权代码为040.识别代码为SIOI77,唯一制造代码为（）00（）000（）0000148371的某交换箱运营代码表示为:

040 ∙ S10177 ∙ OOOOOoOoOOOoI48371

5.4标记样式

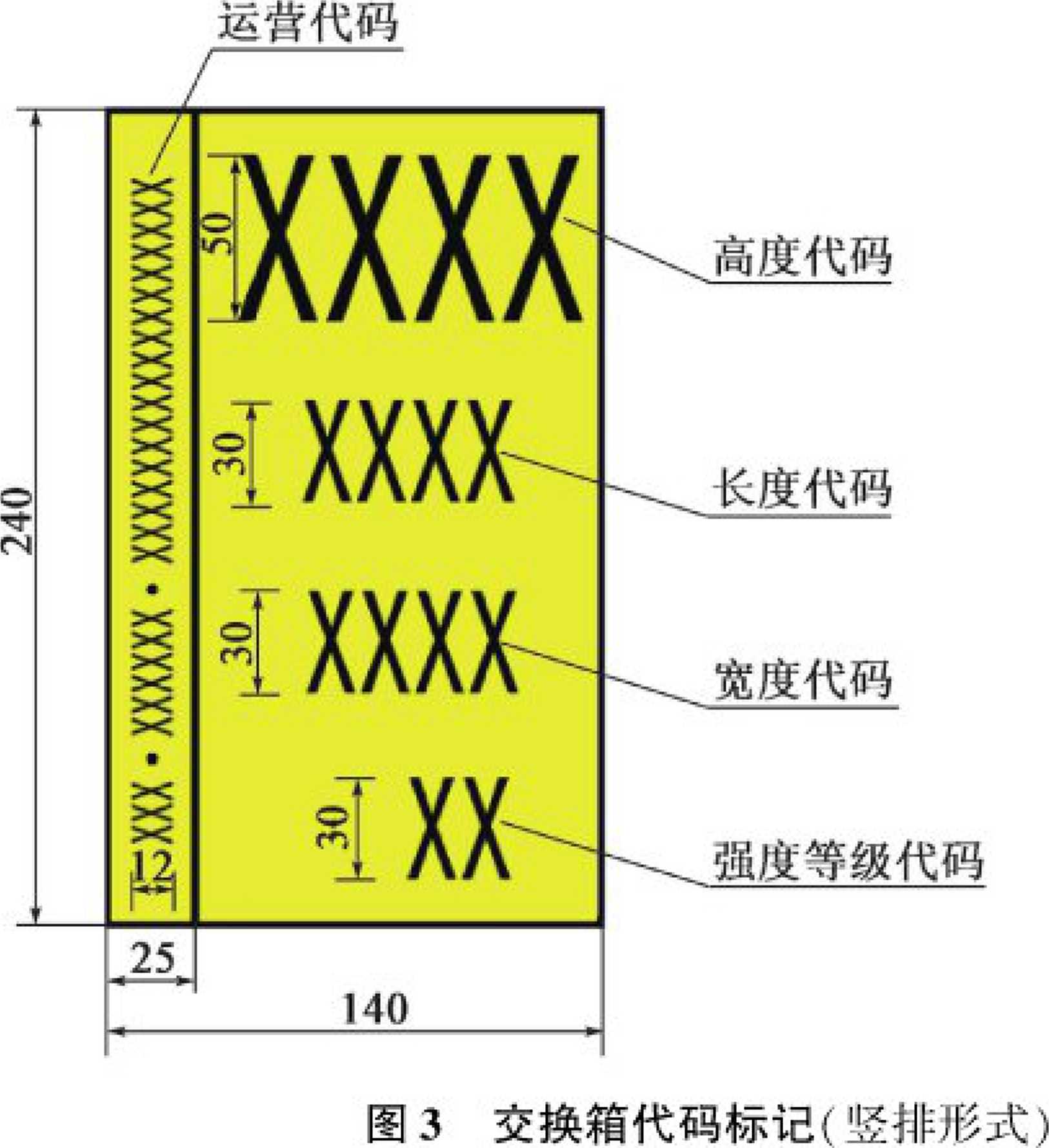

代码应标记为一个整体,分为横排形式（图2）和竖排形式（图3）,优先采用横排形式。

单位为毫米

2交换箱代码标记（横排形式）

单位为亳米

标记外形尺寸及字高见图2和图3,字体均为中文国标黑体,宽度与高度比例为1：2,在边框内均匀 布置；

标记字体及边框的颜色为黑色,底色为淡黄色(色号为GSB 05-1426—2(M)I中的Y06)；

当箱体颜色为淡黄色时,底色叮选择冃色或其他与箱体有明显差异的颜色。

5.5标记设置

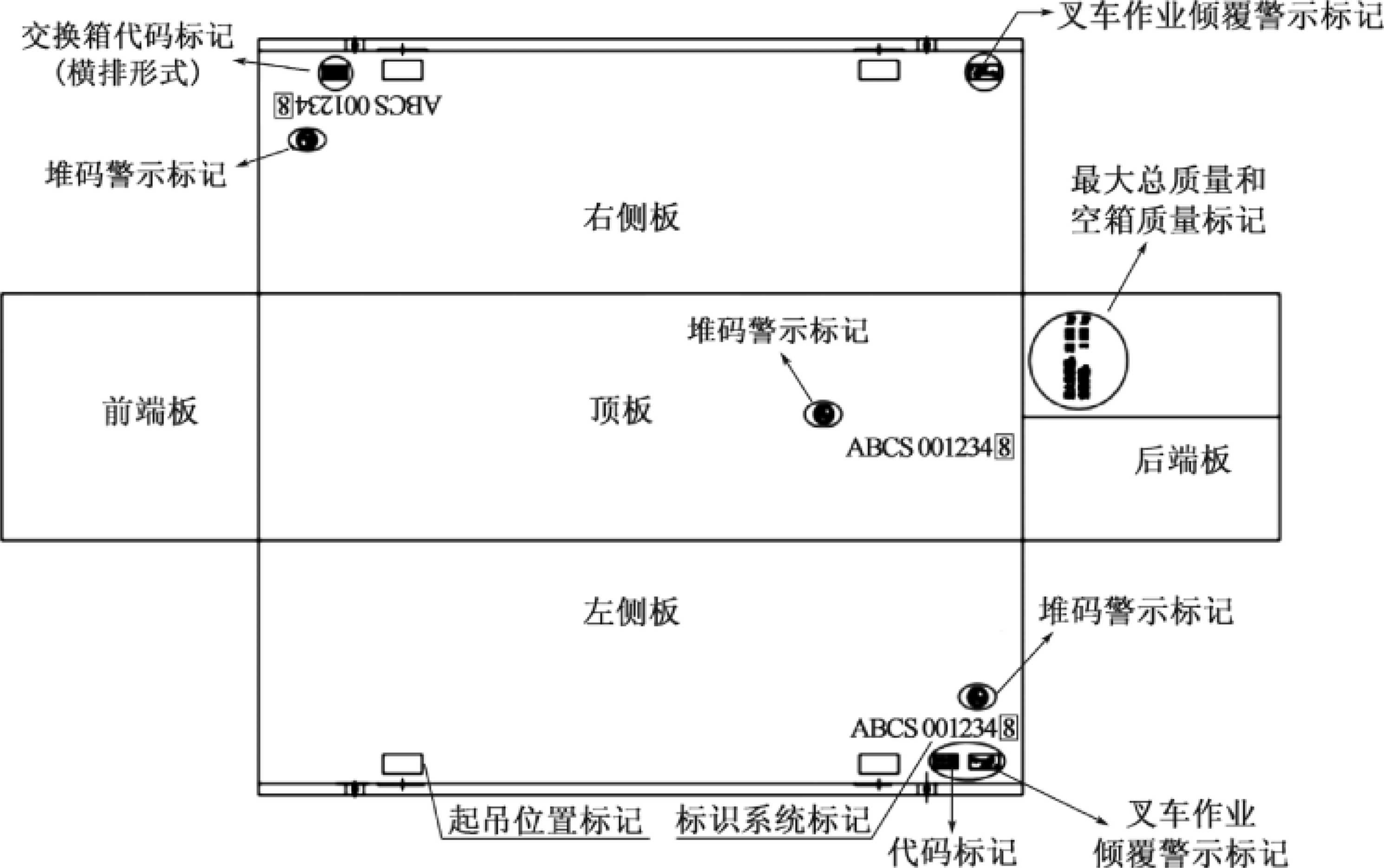

代码标记设置在交换箱左、右侧板的右下方,标识系统标记的正下方,共2处(图4)。

4多式联运交换箱标记设置示意 注:各图见本标准相关示意

6作业标记 6.1分类

作业标记分为以下几类:

• a)

• b) C)

• d)

• e)

作业标记名称和样式如表1所示_CJ

表1作业标记名称和样式

最大总质量和空箱质量标记共1处,按以下要求设置在交换箱后端板右上方部位（图4）：

a）最大总质量和空箱质量均以实际质量数值表示（位数取整），单位为千克（kg）；

数字与单位之间及百位数与千位数之间应有一个字符的间隔;

C）最大总质量和空箱质量分列两排,上下两排数值的个位数对齐;

（I）标记没有外框,见表1；

度比例为1：2。笔画粗细应均匀,字迹耐久,其色泽与箱体颜色应有明显反差。

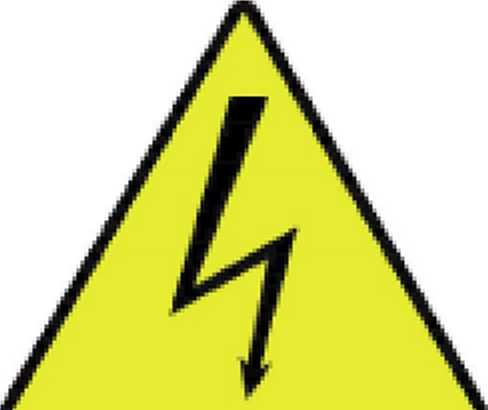

当心触电警示标记用于标识装有登顶梯的交换箱,按以下要求设置在交换箱登顶梯附近明显位置:

a）标记数目与登顶梯数廿相同;

b）若交换箱无登顶梯,则不需要粘贴本标记;

C）当心触电警示标记外形尺寸及样式应符合GB 2894-2008中4.2的规定,且其可视距离应不

小于10m；

边框外边长尺寸应不小于23Omnl ；

e）标记图形及边框颜色均为黑色,底色为淡黄色（色号为GSB 05-1426-2001中的Y06） _O

6∙4起吊位置标记

起吊位置标紀共4处,按以下要求设置在交换箱起吊位置的正上方（图4）:

a） 标记上沿距起吊位置基准面距离应不小于30Omm,且不大于50Onlni；

b） 标紀外形为矩形,其中长度尺寸不小于40OnIm ,高度尺寸不小于20Omn_lJ见表1 ；

C） 标记通常为淡黄色（色号为GSB 05-1426—2001中的Y06）；

d）当箱体颜色为黄色吋,该标紀可选择白色或其他与箱体冇明显差异的颜色。

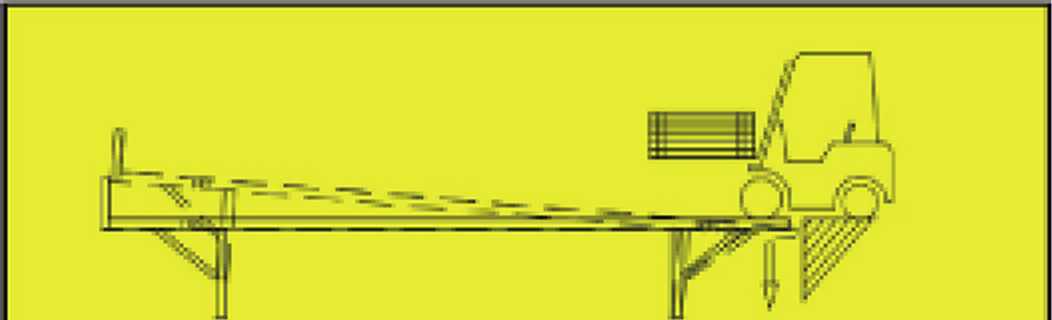

6.5叉车作业倾覆警示标记

又车作业倾覆警示标记共2处,用于标识又车登箱作业时最大允许的负重,按以下要求设置在左、 右侧板靠近后端板的明显位置（图4）：

标记外形为矩形，如表1所示,其中长度尺寸不小于30Omn1,宽度尺寸不小于150mm；

标记中字体均为中文国标黑体,字高30nιm,宽度与高度比例为1 ：2；

标紀图形及边框颜色均为黑色,底色为淡黄色（色号为GSB 05-1426—2001中的Y06）； 当箱体颜色为黄色时,底色可选择白色或其他与箱体有明显差异的颜色。

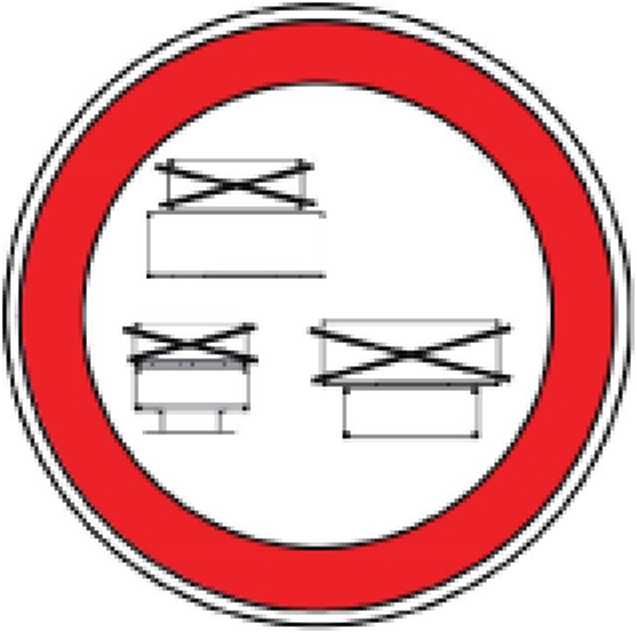

6.6堆码警示标记

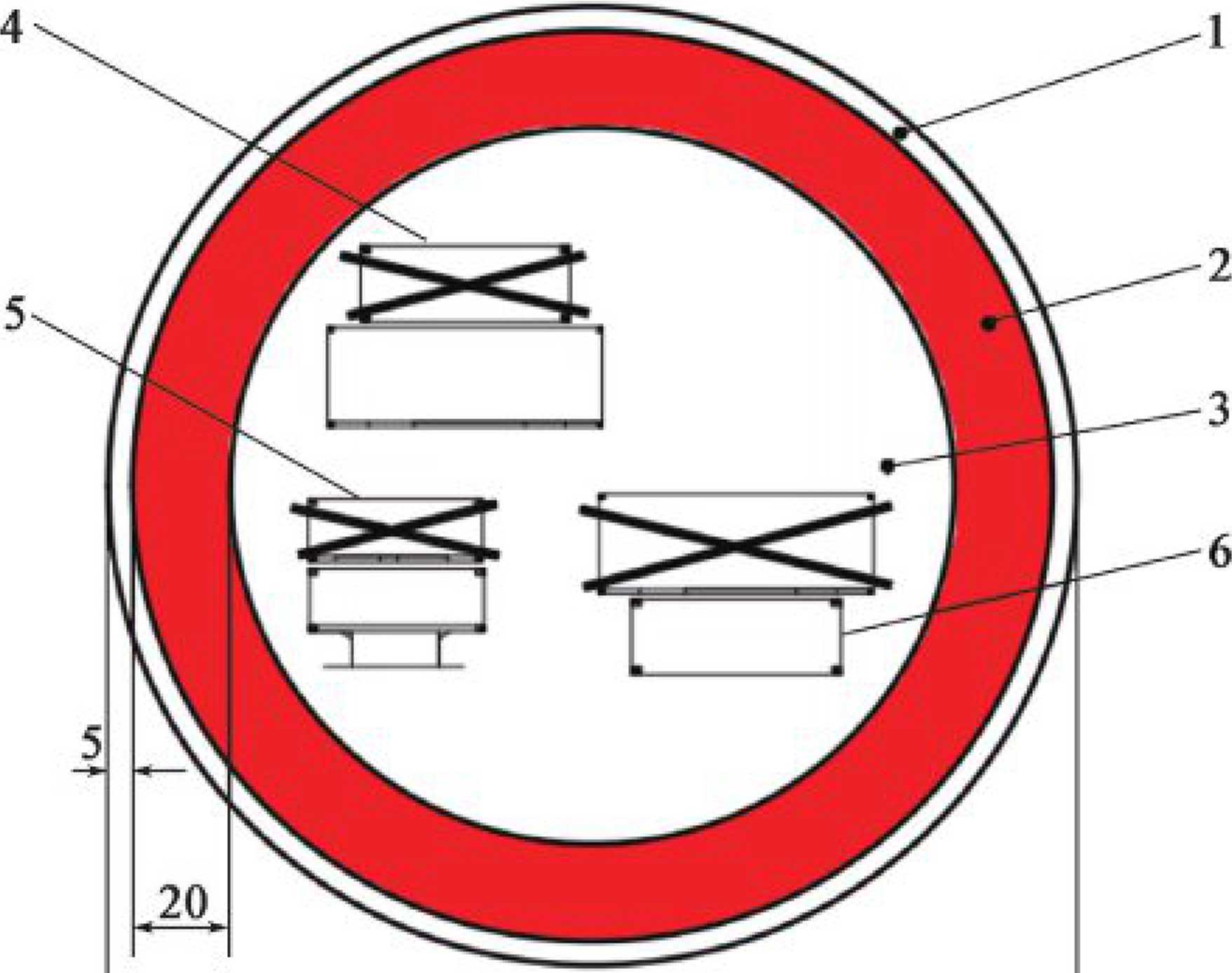

堆码警示标记用于标识交换箱不允许堆码的3种情况，详见图5 ɔ

0200

说明：

• 1— —环状区域由白色填充；

• 2—  —夹在外缘环状与内圏中间的区域由红色（色号为GSB 05-1426—2001中的R03）填充;

• 3——内圏区域中三种堆码示意图以外的空白部分由白色填充;

• 4——指禁止20ft（ Ift =0.304 8iii）标准集装箱堆码在交换箱上面；

• 5—  —指当交换箱用支腿支撑在地面上时,禁止在其上部再堆码其他的交换箱;

• 6— 指禁止交换箱堆码在20ft标准集装箱上面。

所有边框及图形线条宽1.6nιm_o

堆码警示标记示例

堆码警示标记设置在左、右侧板的右卜'方、标识系统标记的上方，以及箱顶标识系统标记的附近 （图 4）。

7标记的使用

标识系统、代码标记、作业标记均应采用不干胶贴纸粘贴在交换箱上。
