ICS 93.080.20
P 66
备案号：
JT/T 1177—2017
SBS COntent tester for modi∏ed asphalt
2017-11-16 发布
2018-03-31 实施
本标准按照GB/T 1.1—2009给出的规则起草。
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/T C223）提岀并归口。
本标准起草单位:交通运输部公路科学研究院、广西交通工程质量监督站、北京奥克瑞检测技术有 限公司、中路高科（北京）公路技术有限公司、河北曲港高速公路开发有限公司、天津市市政公路工程质 量监督站。
本标准主要起草人:张海燕、曹东伟、梁军林、赵文忠、钟科、张方方、夏磊、鲁荣利、范勇军、张宏昆、 张艳君、于斌、张永明、张超、熊建平、曾建峰、王显赫。
1范围
本标准规定了改性沥青SBS含量测定仪的产品结构组成和工作原理、技术要求、试验方法、检验规 则，以及标志、包装、运输和储存要求。
本标准适用于利用红外光谱法测定改性剂含量的改性沥青SBS含量测定仪的生产、检验和 使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
|
GB/T 13384 GB/T 21186—2007 GB/T 6040 JrrG E20 |
机电产品包装通用技术条件 傅里叶变换红外光谱仪 红外光谱分析方法通则 公路工程沥青及沥青混合料试验规程 |
3术语和定义
下列术语和定义适用于本文件。
3.1 SBS 含量 SBS COntent
改性剂SBS占改性沥青总量的质量百分数。
3.2 吸光度 absorbance
光线通过SBS改性沥青样品前的入射光强度（/。）与光线通过SBS改性沥青样品后的透射光强度 （L）的比值（"〃】）以10为底的对数[即lg（ ʃo/ʃɪ ） ]o
注：改写 GB/T 8322—2008,术语 2. IOl）
3.3 SBS 含量的标准工作曲线 Standard WOrking CUrVe for SBS COntent
使用至少5个已知SBS含量的标准改性沥青样品，测试各样品的吸光度，以SBS含量以）为横坐 标,以吸光度顷）为纵坐标,进行线性拟合得到的直线。
3.4 衰减全反射（ATR）测试方法 attenuated total reflection method
对于高吸收样品（SBS改性沥青）或样品表面的测试方法,红外光以大于临界角的角度入射到紧贴 在样品表面的高折射指数晶体时，巾于样品折光指数低于晶体,发生全反射,红外光只进入样品极浅的 表层，只有某些频率被吸收,测量这一被衰减了的辐射即得到样品的衰减全反射光谱。
注：改写 GB/T 6040—2002,定义 3.10。
4产品结构组成和工作原理
4.1结构组成
产品结构由主机和附属制样装置组成。
4.1.1主机的基本结构

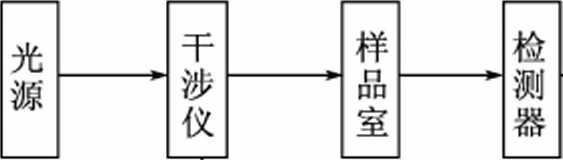

SBS含量测定仪由红外光谱仪、计算机和显示器组成。红外光谱仪部分由光源、干涉仪、样品室和 检测器组成。主机基木结构见图1。
图1主机基本结构
4.1.2附属制样装置
附属制样装置主要由压片装置、液体样品池和ATR测定装置组成,各装置的功能如下：
a） 压片装置：透过测定时，把粉末样品添加浪化钾等闵化碱金属盐，加压成型，制成片剂的 设备；
b） 液体样品池:测定液体样品；
C） ATR测定位置:测定高吸收样品或样品表面。
4.2工作原理
当红外辐射与物质分子有选择性地相互作用时,分子会吸收或发射一定频率的红外辐射。，SBS含 量测定仪主机中红外光谱仪就是记录这种吸收或发射电磁波的仪器,得到的是以等间隔波数为横坐标、 吸光度为纵坐标表示的谱图，即为红外光谱图。不同种类的SBS、道路石油沥青及不同含量的SBS改性 沥青样品对红外辐射的吸收不同，其红外光谱图也不相同；吸收光谱的谱带强度服从朗伯-比尔定律,是 利用红外光谱法测定改性剂SBS含量的理论依据。利用物质吸收或发射红外光谱原理,可以对物质证 行定量分析。
测试过程如下：
a） 辻算机控制光谱仪内的干涉仪及检测器,经对检测器的信号做傅里叶变换处理得到光强谱图 数据。
b） 被测样品的红外光谱图,分两步测量完成：
D 样品室中样品架上放置空白漠化钾片时,测量本底光强谱图数据；
2）澳化钾片涂覆被测样品后随样品架放入样品室,测量被测样品光强谱图数据。
C）计算机计算被测样品对各波长的吸光度,并将测量波长范围内的吸光度传输给显示器，呈现 出样品的红外光谱图。
d）在谱图上选定一个特征基团吸收峰及一个参考基团吸收峰,并计算前者与后者的吸光度比。 该比值与特征峰所属成分在样品中的含量成正比。
5技术要求
5.1整机的技术要求
改性沥青SBS含量测定仪主机应符合GB/T 21186—2007中第3章的要求。
5.2标准工作曲线
5.2.1标准工作曲线制作应符合附录A的要求。
5.2.2针对每批检测样品,预先制备不同含量的标准样品，使用SBS含量测定仪对各标准样品的SBS 含量进行测定,对于同一改性沥青样本重复测试5次,SBS含量最大值与最小值之差应不大于0.2% ,制 作吸光度与SBS含量的标准工作曲线。该标准工作曲线的相关系数应不小于0.999。
6试验方法
6.1试验用仪器设备及试验准备
a） 仪器在试验前应预热15 min；
b） 标准物质：聚苯乙烯红外波怛标准物质，在（3 200 ~ 600） Cm-I内波数的不确定度小于 0. 2cnι ~' ；
C）内部充有一氧化碳（大于99. 9%分析纯）气体的气体池,光程IOOmnI;
Cl） 500V直流绝缘电阻表,精度等级指数不大于1.5级；
e） 耐电压测试仪,耐压（0〜5） kV ；
f） 泄漏电流测量仪，（0〜20） mA。
6.2整机性能
按照GB/T 21186—2007的要求进行。
6.3标准样品工作曲线检验
按照附录A规定的方法进行。
6.4 SBS含量测试符合性要求
按照附录A规定的方法进行。
7检验规则
7.1检验分类
7.1.1检验分为型式检验和出厂检验。
7.1.2有下列情况之一,应进行型式检验：
a） 新仪器和老仪器转厂生产试制定型鉴定；
b） 正式生产后，如结构、材料、工艺有较大改变,可能影响仪器性能时；
C）正常生产时,定期或累计一定产量后,应进行一次检验；
d） 仪器长期停产后,恢复生产时；
e） 出厂检验结果与上次型式检验有较大差异时；
D 国家质量监督机构提出进行型式检臆的要求时。
7.2检验项目
型式检验和出厂检验的项目见表1。
表1检验分类及检验项目
|
序号 |
检验项目 |
技术要求 |
检验方法 |
型式检验 |
出厂检验 |
|
1 |
整机性能 |
5. 1 |
6.2 |
+ |
+ |
|
2 |
标准样品工作Illl线 |
5.2.1 |
6.3 |
+ |
— |
|
3 |
SBS含量测试符合性要求 |
5.2.2 |
6.4 |
+ |
— |
|
注:“ 表示必检项目表示免检项目。 | |||||
7.3抽样和判定
7.3.1抽样
型式检捡抽检时，当批量不大于50台时,抽取5台;批量大于50台时,抽取该批的10% o出厂检捡 100% O
7.3.2判定
型式检骑时,各项性能均符合表3的要求时,可判定为该批产品合格。若有一项性能指标不符合本 标准要求时,则应从同一批中加倍取样,对不合格项目进行复验。复验后,仍然不符合要求时,则该批产 品判为不合格。
出厂检验时,对每台产品进行检测,各项性能均符合表3的要求时,可判为合格。若有一项性能指 标不符合本标准要求,则该台产品判为不合格。
8标志、包装、运输和储存
8.1 标志
8.1.1仪器标志
每台仪器上应有标志,标志上应标明制造厂名、型号与名称、制造日期及产品编号。
8.1.2 包装标志
包装标志应包括以下内容：
a） 制造厂名；
b） 产品名称和型号；
C）数量和毛质量；
CI）生产日期和批号；
e） 外形尺寸；
f） 搬运注意事项。
8.2包装
8.2.1仪器包装应符合GB/T 13384中防潮、防震的包装规定。
4
8.2.2仪器随机文件：
仪器随机文件需求如下：
a） 装箱单；
b） 使用说明书；
C）质量合格证。
8.3性沥改青含
仪器的运输和储存应符合JB/T 9329的要求。
附录A
（规范性附录） 标准工作曲线制作方法
A.1标准工作曲线法
使用已知SBS含量的改性沥青标准样品，做出某一波数吸光度与改性沥青SBS含量的工作曲线, 利用工作曲线计算被测样品的SBS含量。
A.2试验仪具
试验仪具及技术要求如下一
a） 电子天平击大称量200g、精度0.000lg,l台［最大称量1 000g、精度0.1g,l台［
b） 烘箱书温范围为室温~200Y ,装有温度控制调节器［
C）沥青盛样器皿-HJ加热的广口金属容器（如罐、桶、锅等）［
（1） 高速剪切机或切速率（4 000 ~5 000）r∕rnin ［
e） 水银温度计T≡温范围（0-200）T,分度值IY ［
f） SBS含量测定仪［
g） 漠化钾K体片［
h） 其他-玻璃棒,石棉网。
A.3标准样品制备与取样
A. 3.1用电子天平（精度0. Ig）称量500g道路石油沥青试样放于样品容器中，在烘箱（小于或等于 200龙）中加热至170
A.3.2按照预定比例称取标准质量的SBS加入到沥青中并用玻璃棒搅拌均匀。制备SBS含量分别为 2%、3%、4%、5%和6%的试样,作为制作标准工作曲线的标准样品,每一种试样质量配备不低于500g。 A. 3. 3使用剪切机按照（4 000〜5 O（X）） r/min速率对标准样品分别进行剪切30πιin,剪切过程中温度 维持在（170 ±10） OCO
A.3.4关闭剪切机,将剪切好的标准样品放入（170±5）勾烘箱中发育30min,完成标准样品制作后进 行红外光谱测试试验。
A.3.5依据JTC E20规定的方法对待测样品进行取样,取样数量不少于Ikg,对待测样品进行红外光 谱测试,记录SBS特征吸收峰的吸光度。
A.4操作步骤
A.4.1借助附属制样装置将光谱纯粉体漠化钾压制成透明片剂（保持嵌于模具框）。
A.4.2取0.5g标准样品置于漠化钾晶片上。然后将漠化钾晶片放在酒精灯加热的石棉网上。待标 准样品加热至（90 ~ 100）Y,用刮涂工具将（0.2±0.01）g标准样品（对涂抹样品前后的晶片称量控制 样品质量）均匀刮涂在漠化钾晶片上,冷却至室温。
A.4.3仪器操作程序启动,并设定操作条件如下一
a） 波数范围Y400 〜4 000） Cm ［
b） 分辨率-⅛cm"［
C）扫描次数Y64~128）次。
A.4.4将样品放入SBS含量测试仪样品室进行测试得到样品红外光谱图。
6
A.4.5对样品红外光谱图特征吸收峰进行吸光度计算。
A.4.6同一样品平行抽样5次分检,5次平行检测结果的最大值和最小值之差不大于0. 2% ,计算5 次试验结果的算术平均值,作为改性沥青SBS含量的检测结果。
A.5 标准工作曲线制作
根据所测定的标准样品的SBS含量明及SBS特征吸收峰的吸光度yi绘制标准曲线,建立两者线性 回归关系：
yi = a + I）Xi （ A. 1 ）
式中小——标准样品的SBS含量,单位为百分比（% ）;
Xi——SBS特征吸收峰的吸光度；
Q,b——回归方程中的常数系数，由标准曲线可以确定相关系数。
A.6数据处理
将待测样品SBS特征吸收峰的吸光度代入式（A. 1）求算SBS含量。
