ICS 47. 020. 30
U 55
备案号：43383-2014
CB/T 3262—2013
代替 CB* 3262—1986
SPring hanger
2013-10-17 发布
2014 - 03 - 01 实施
本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替CB* 3262—1986《金属弹簧吊架》。
本标准与CB* 3262—1986相比，主要技术变化如下：
-- 改了釆用的材料标准（见表3, 1986年版的表3）:
——增加了试验方法、检验规则及标志、包装和贮存（见第5章、第6章和第7章）ŋ
本标准由全国船用机械标准化技术委员会管系附件分技术委员会（SAC/TC137/SC3）归口。
本标准起草单位：沪东中华造船（集团）有限公司、无锡金波隔振科技有限公司、中国船舶工业综 合技术经济研究院。
本标准主要起草人：宗晓春、耿海平、黄磊、费佳、顾培坤、I罗¾⅞ 本标准于1986年5月首次发布。
1范围
本标准规定了金属弹簧吊架（以下简称吊架）的分类与标记、要求、试验方法、检验规则及标志、 包装和贮存。
本标准适用于有位移、振动场合，载荷为300 N〜3 OOON的管道的吊架的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1220—2007 不锈钢棒
GB/T
1239. 2—2009冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧
GB/T 1804—2000
GB/T 4240—2009
GB/T 4423—2007
GB/T 8162—2008
YB/T 5318—2010
一般公差未注公差的线性和角度尺寸的公差
不锈钢丝
铜及铜合金拉制棒
结构用无缝钢管
合金弹簧钢丝
3分类与标记
3.1 型式
吊架分为下列两种类型：
a） A型——用于稳定垂直管道;
b） B型一用于稳定水平管道。
CB/T 3262—2013
3.2结构和基本参数
3. 2.1 A型吊架的结构和基本参数按图1和表L
L _
单位为亳米
7½ ±2Q, _ _ IJZ£1 ±3 ］一 18
说明：
1— —夹板；
2— —球形螺母;
3— —螺杆；
4— —垫块；
5— 丝网垫;
6— —弹簧；
7— 套筒；
8— —拉压杆。

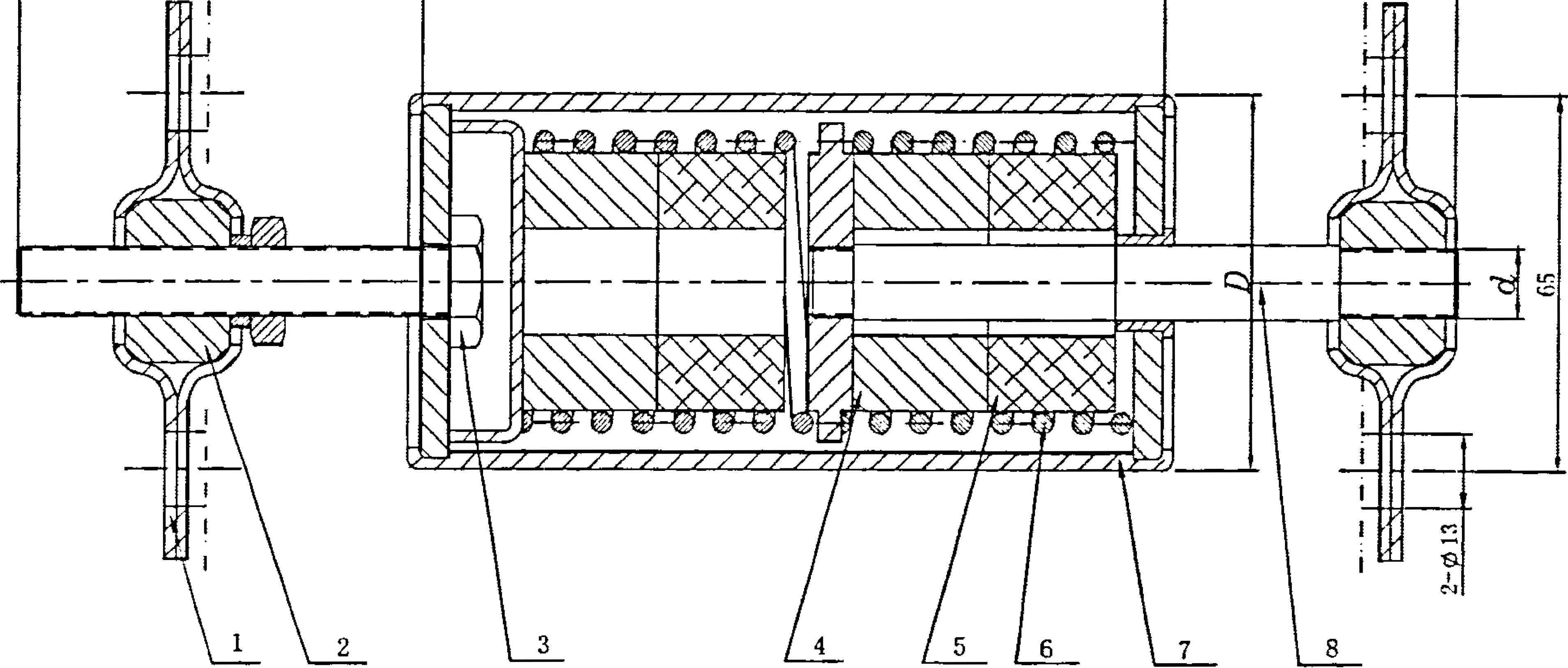

图1 A型吊架
表1
A型吊架基本参数
|
型号 |
结构尺寸 |
承载力P N |
固有频率β HZ - • —— |
重量-kg |
适用管道直径 mm | |||||
|
L |
厶 |
Z2 |
D |
d |
额定承载力R N | |||||
|
nun | ||||||||||
|
AI |
200 |
40 |
130 |
65 |
M12 |
600 〜1 200 |
3. 5〜5. 0 ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________! |
300 • -_ . |
2. 0 I________________________ _ ■ _ - |
100—300 |
|
A2 |
210 |
140 |
1 000—2 000 |
500 |
Il ■ ■ ■ ^ Il 2. 1 |
. .■ . .一 . ■ 350~500 | ||||
|
A3 |
220 |
150 |
1 600—3 200 |
800 |
2.2 : |
600—800 | ||||
|
A4 |
245 |
45 |
170 |
85 |
M16 |
2 000—4 000 |
1000 |
4. 6 |
900—1 100 | |
|
A5 |
285 |
210 _ _ |
3 000—6 000 |
1500 |
5.4 |
1 200—1 500 | ||||
3∙2∙2 B型吊架的结构和基本参数按图2和表2。
CB/T 3262—2013
单位为毫米
£t+3
£1+20
18
7
i也
0
7
3
4
5
6
8
7
2
1
说明：
1— 夹板；
2— —球形螺母;
3— 螺杆；
4— —垫块；
5— —丝网垫;
6— —弹簧；
7— —套筒：
8— —拉压杆。

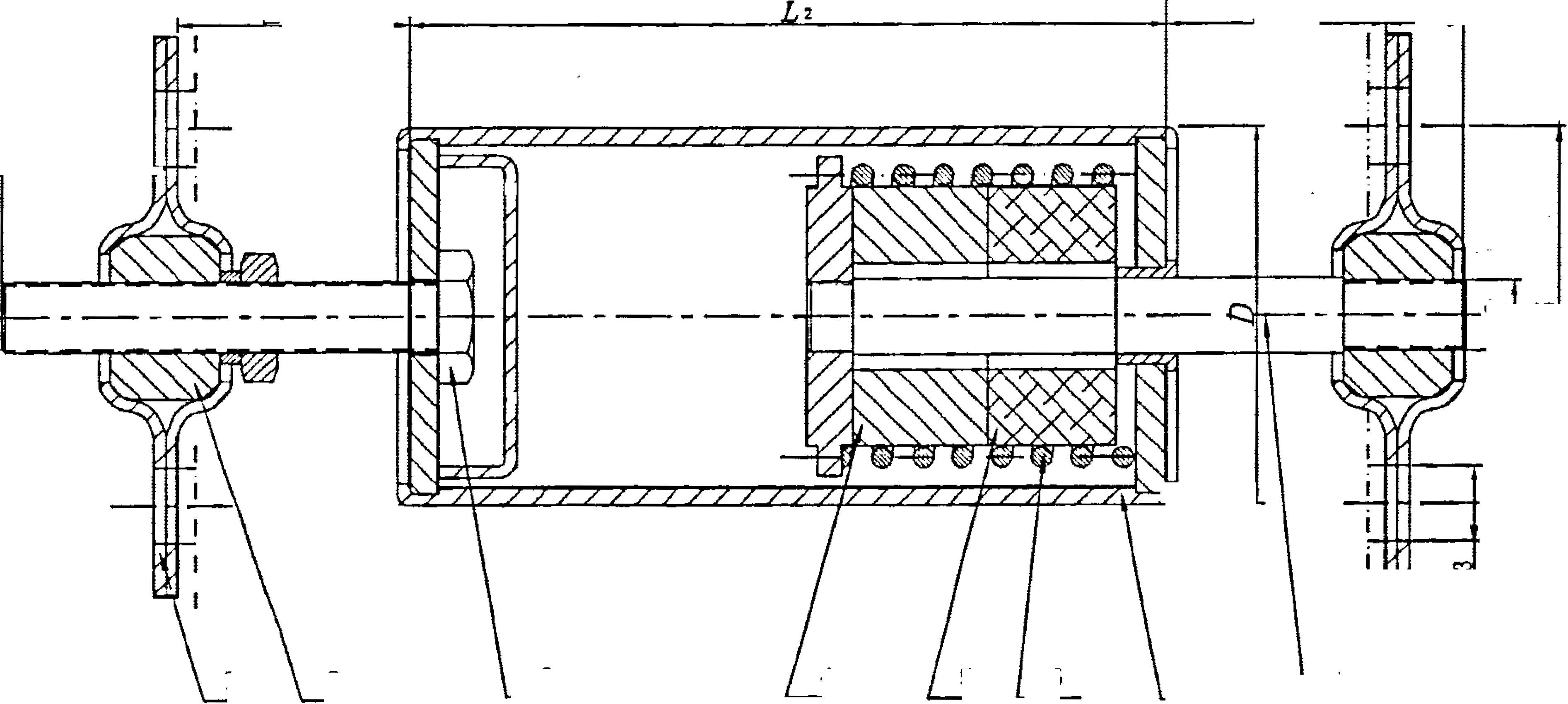

图2 B型吊架
表2
B型吊架基本参数
|
型号 |
结构尺寸 一 |
承载力P N |
固有频率β HZ |
额定承载力R N |
重量 kg |
适用管道直径 mm | ||||
|
L |
Li |
D |
d | |||||||
|
mm | ||||||||||
|
BI |
200 |
40 |
130 |
65 |
Ml 2 |
600〜1 200 |
3. 5 5. 0 |
600 |
1.6 |
150〜300 |
|
B2 |
210 |
140 |
IoOO〜2 000 |
1 000 |
1.7 |
350〜500 | ||||
|
B3 |
220 |
150 |
1 600—3 200 |
1 600 |
1.8 |
600〜80。 | ||||
|
B4 |
245 |
45 , ■. |
170 |
85 |
M16 |
2 000—4 000 |
2 000 |
3.6 |
900—1 100 | |
|
B5 |
285 |
210 |
3 000—6 000 |
3 000 |
4.4 |
1 200—1 500 | ||||
CB/T 3262—2013 3. 3产品标记 3. 3. 1型号表示方法
吊架的型号表示方法如下:
□ □
顺序号（1-5） 型式（A、B）
3. 3. 2标记示例
安装在垂直管道，额定承载力为300 N的吊架标记为： 金属弹簧吊架CB/T 3262—2013 AI
安装在水平管道，额定承载力为IoOo N的吊架标记为: 金属弹簧吊架CB/T 3262—2013 B2
4要求 4.1材料
吊架主要零件材料按表3。
表3吊架主要零件材料
|
零部件名称 |
材料 | ||
|
名称 |
牌号 |
____标准号 | |
|
__ |
合金弹簧钢丝 |
60Si2MnA |
YB/T 5318—2010 |
|
钢丝网垫 |
不锈钢丝 |
06Crl9Nil0 |
GB/T 4240—2009 |
|
__ |
无缝钢管 |
20 |
GB/T 8162—2008 |
|
螺杆 |
不锈钢 |
12Crl3 |
GB/T 1220—2007 |
|
球形螺母 |
镒黄铜 |
HMn58-2 |
GB/T 4423—2007 |
4.2外观
4. 2. 1吊架的外观应光洁，不应有毛刺、划痕等缺陷。
4. 2. 2吊架的螺纹连接副不应有卡滞现象。
4. 2.3吊架的载荷指示刻度应清晰，B型吊架的拉压杆上预压缩量标记应明显。
4. 2.4吊架的套筒、夹板外表面应进行涂装（面漆为浅绿色）,不应有漏涂、气孔、裂纹及明显的流 挂和起皱。
4. 3尺寸和精度
4.3.1吊架的弹簧尺寸按GB/T 1239.2-2009规定的技术要求，精度按GB/T 1239.2-2009规定的 2级要求。
4. 3. 2吊架的螺杆和拉压杆与套筒轴心线同轴度应不大于1 %。
4. 3. 3吊架的未注线性尺寸公差应符合GB/T 1804—2000中m级的要求。
4.4额定承载力
吊架额定变形下的实测承载力与给定值的允许偏差应不大于±10%。
4.5强度
除弹性零件外，吊架在承受三倍最大承载力时应无损坏。
4. 6固有频率
吊架的固有频率不应超过给定值的±15 %o
4.7布置和安装
B型吊架的预压缩量为15 mm,
在安装时实现。吊架在船上布置和安装形式参见附录A。
5试验方法 5.1材料
核査吊架主要零件的材料牌号和质量保证书。结果应符合4.1的要求。
5.2外观
用目测和手摸等方法检查吊架的外观。结果应符合4. 2的要求Q
5.3尺度和精度
用常规量具和符合GB/T 1239. 2-2009要求的量具测量吊架的尺寸，并计算其精度等级。结果应符 合4.3的要求。
5.4额定承载力
用合适量程拉力机测量额定变形下的承载力，误差按公式(1)计算。结果应符合4.4的要求。
0=MAXioo..................................... (1)
P。
式中: 们——吊架额定变形下的实测承载力与给定值的误差值，单位为百分数(％)；
P——额定变形下实测承载力的数值，单位为牛(N)；
Po——额定承载力的数值，单位为牛(N) O
5.5
强度
用拉力机向吊架两端自由加外力至三倍最大承载力，保持5 IninO结果应符合4. 5的要求。
5.6
固有频率
算。
在动态试验装置上，采用低频正弦波激励方法，测量一阶响应谐振频率误差值按公式(2)计 结果应符合4. 6的要求。
CB/T 3262—2013
$2 = 4*100............ （2）
2 E
式中：
δ2——吊架实测一阶响应谐振频率与给定值的误差值，单位为百分数（%）;
f--额定承载力下的一阶响应谐振频率的数值，单位为赫兹（HZ）；
f0——固有频率的数值，单位为赫兹（HZ） O
6检验规则
6.1检验分类
吊架的检验分为型式检验和出厂检验O
6.2型式检验
6. 2.1检验时机
吊架有下列情况之一时，应进行型式检验:
|
a) |
新产品首次投产或定型； |
|
b) C)
|
停产两年以上后恢复生产； 设计、结构、材料、工艺有重大变动，足以影响产品性能; 出厂检验结果与上次型式检验有较大差异； 主管检验机关有要求。 |
|
6. 2.2 |
检验项目和顺序 |
吊架型式检验项目和顺序按表4。
表4吊架的检验项目和顺序
|
序号 |
检验项目 |
型式检验 |
岀厂检验 |
要求章条号 |
试验方法章条号 |
|
1 |
材料 — |
O |
. |
4. 1 |
5. 1 |
|
2 |
外观 |
. |
4.2 |
5.2 | |
|
3 |
尺寸和精度 |
■ |
4.3 |
5.3 | |
|
4 |
额定承载力 |
■ |
4.4 |
5.4 | |
|
O |
强度 |
, |
. |
4.5 |
5.5 |
|
6 |
固有频率 |
O |
4.6 |
5.6 | |
|
注：。必检项目；—不检项目O | |||||
6.2.3检验样品数量
吊架的型式检验样品数量为每个型号一个。
6. 2.4判定规则
吊架的型式检验所有项目都符合要求，判为型式检验合格。若材料检验不符合要求，则判为型式检 验不合格。其他项目有不符合要求的吊架，允许修补后复验；若复验符合要求，则判吊架型式检验合格; 若复验仍有不符合要求的项目，则判吊架型式检验不合格。
6.3出厂检验
6.3.1检验项目和顺序
吊架的出厂检验项目和顺序按表4。
6. 3. 2检验样品数量
吊架的岀厂检验应逐个产品进行O
6.3.3判定规则
吊架的出厂检验所有项目都符合要求，判为出厂检验合格。若材料检验不符合要求，则判为出厂检 验不合格。其他项目有不符合要求的吊架，允许修补后复验；若复验符合要求，则判吊架出厂检验合格； 若复验仍有不符合要求的项目，则判吊架出厂检验不合格。
7标志、包装和贮存
7.1
标志
吊架的铭牌宜采用铝质材料制成，铭牌宜固定在套筒合适的位置。铭牌应标有下列内容,
a） 产品名称；
b） 产品型号；
C）制造标准号;
d） 制造厂名；
e） 岀厂编号。
7.2包装
7. 2.1吊架的螺杆螺纹表面及转动零件的连接面应涂润滑油。露出的螺纹端部宜釆用塑料制成的套保 护。
7. 2 2吊架应用塑料袋包装后再装入箱中。
7.3贮存
贮存时，吊架应水平放置，防止滚动、破损。
CB/T 3262—2013
附录A
（资料性附录）
吊架的布置和安装
A. 1
A.2

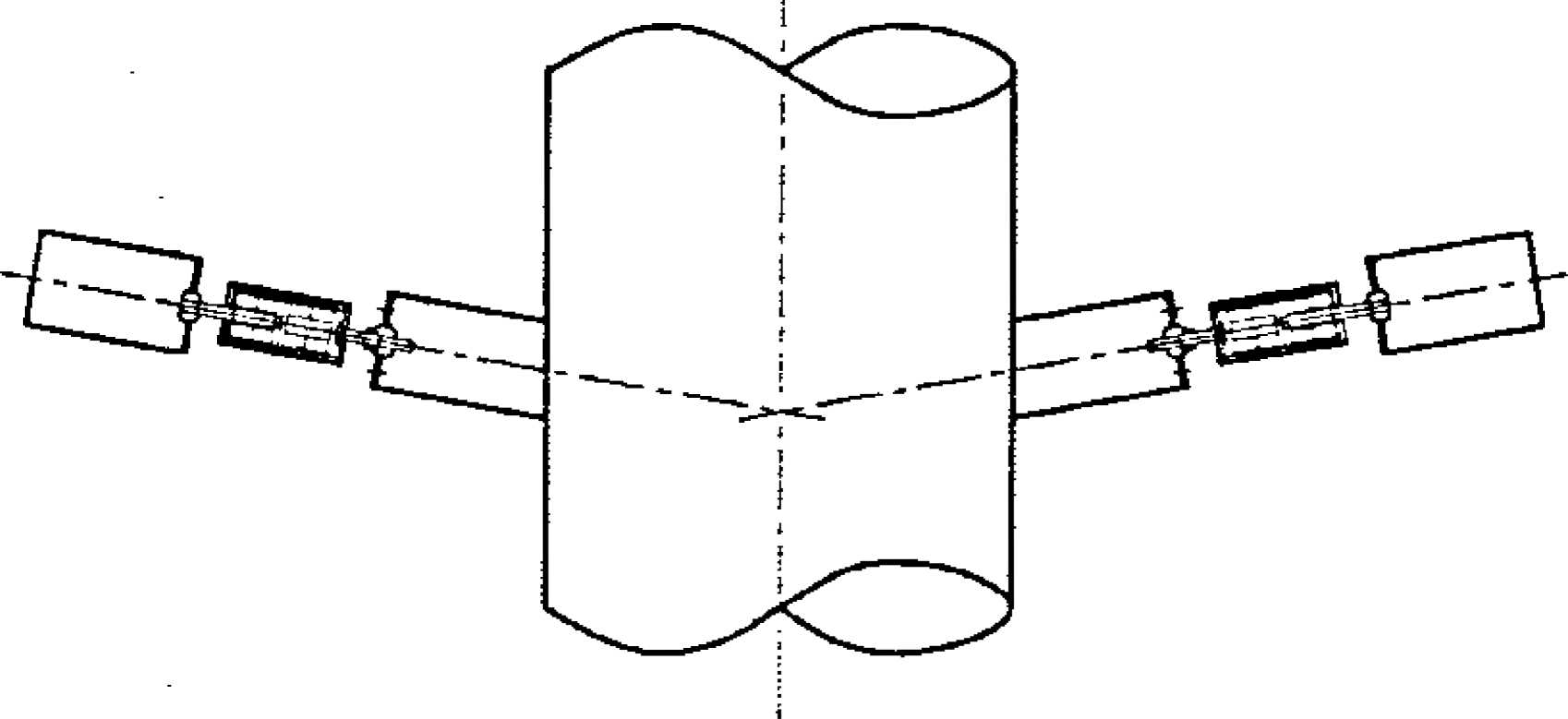

垂直管道的吊架安装按图A. 2。
I

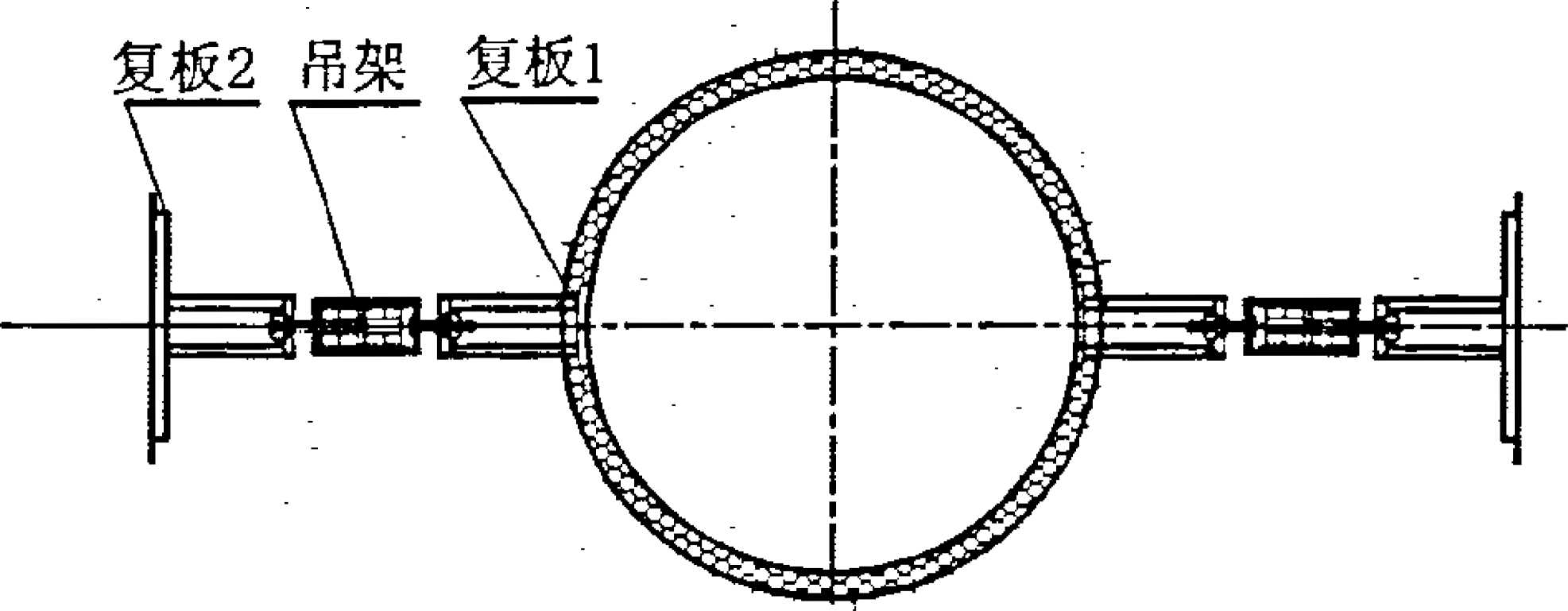

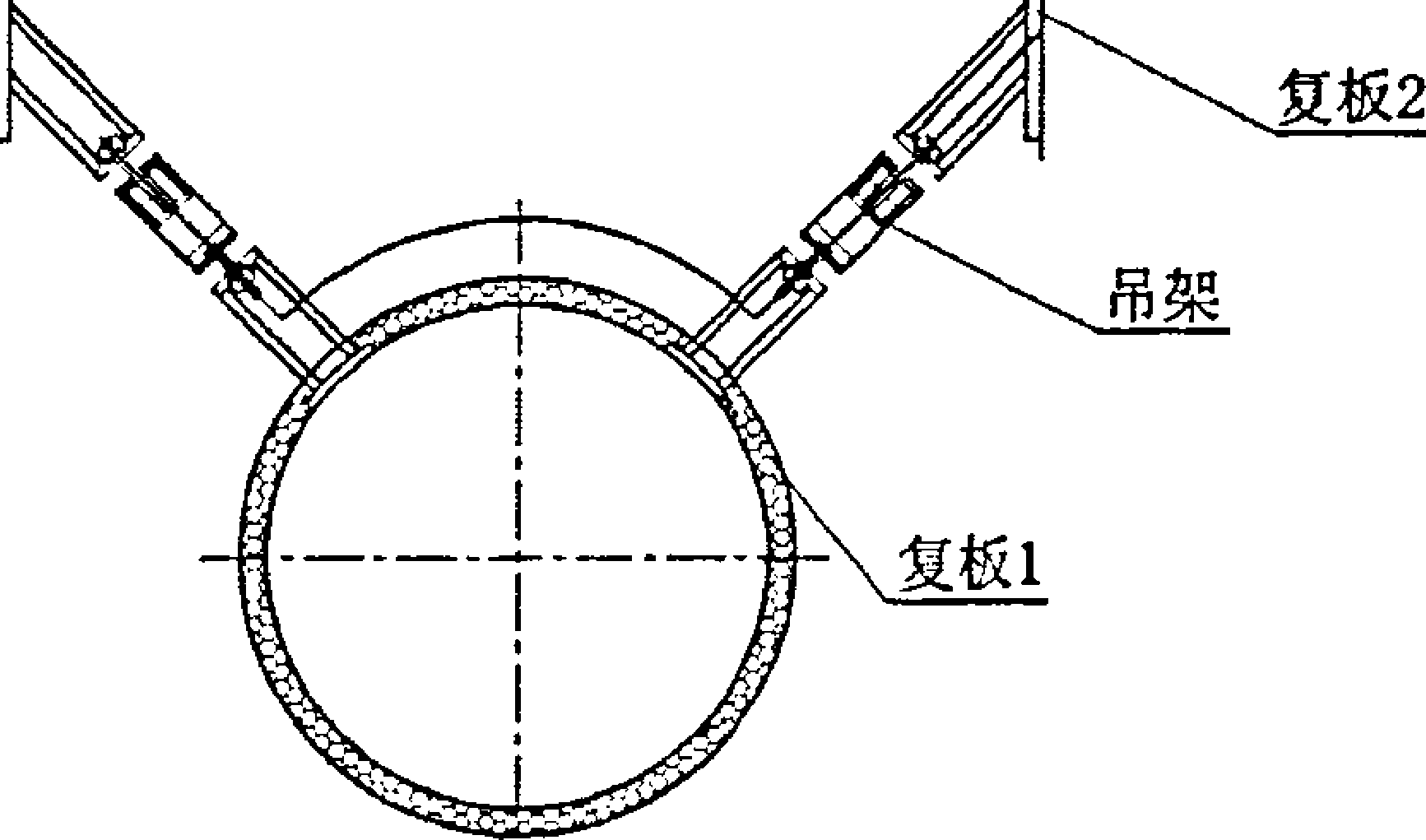

图A.2垂直管道的吊架安装

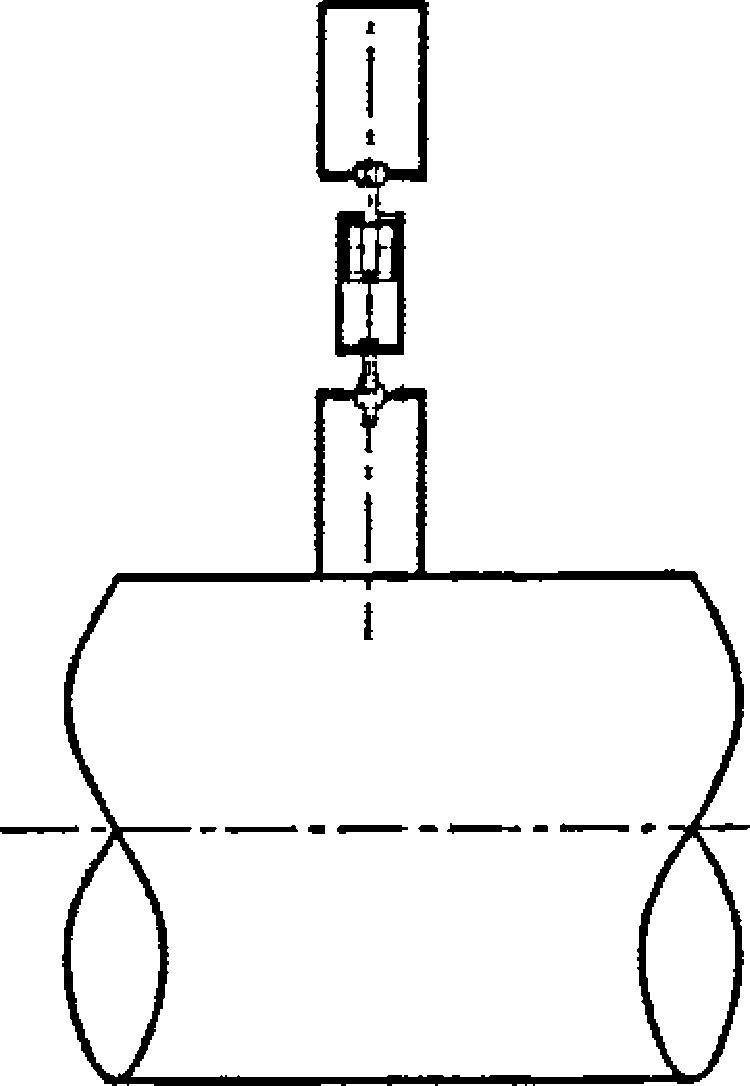

A. 3水平管道的吊架安装按图A.3。
图A.3水平管道的吊架安装
