驾驶室固定矩形窗
CB/T 3226-1 995
分类号:U26
代替 CB- 3226—84
本标准非等效采用国际标准ISO 3903«造船与海上建筑物——船用普通矩形窗》。
本标准规定了驾驶室固定矩形窗(以下简称矩形窗)的产品分类、技术要求、试验方法、检验规则、标 志、包装、运输和贮存。
本标准适用于各类船舶及海上建筑物安装于驾驶室、桥楼,供观察和操纵用的封闭场所的矩形窗。
GB 191包装储运图示标志
GB 3385船用舷窗和矩形窗的钢化安全玻璃非破坏性强度试验冲压法
GB/T 4942. 2低压电器外壳防护等级
GB 6388运输包装收发货标志
GB 11584舷窗矩形窗密封垫料
GB 11946船用钢化安全玻璃
CB∙/Z 54电解镀锌
CB∙/Z 92铝合金阳极氧化处理
CB*/Z 343热浸锌通用工艺
ISO 3434造船与海上建筑物——船用矩形窗的加热玻璃板
1 996-08-01 实施
3.1驾驶室固定矩形窗的型式按表1。
表1 | ||
型 式 |
名 称 |
主窗框材质 |
BH |
电加热玻璃螺栓式驾驶室固定矩形窗 |
铝合金 |
BN |
船用钢化安全玻璃螺栓式驾驶室固定矩形窗 | |
WH |
电加热玻璃焊接式驾驶室固定矩形窗 |
碳素钢 |
WN |
船用钢化安全玻璃焊接式驾驶室固定矩形窗 |
注:电加热玻璃加热方式为电热丝加热。

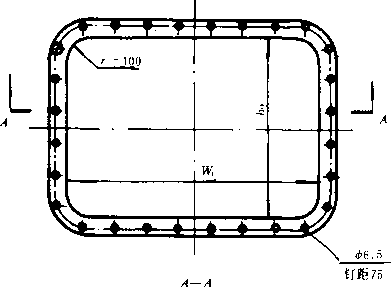

3∙2 BH,BN型矩形窗的结构型式及主要尺寸按图1和表2。
中国船舶工业总公司1 9 9 5 -1 2 T 9批准
公称 尺寸 Wl×ħl |
主窗框 |
玻璃安装槽 |
玻璃压板 |
玻璃尺寸 |
围壁开口尺寸 |
安装螺栓 |
重量 kg | ||||||||||||
凸肩 |
凸缘 |
IVS |
A5 |
厚度 t |
外廓尺寸 | ||||||||||||||
Hz2 ± 2 |
h2 士 2 |
W3 |
ʌɜ |
Wi |
h∖ |
ri |
W~×h |
r |
W6Xh6 |
r6 |
螺纹 |
数量 |
BH |
BN | |||||
BH |
BN | ||||||||||||||||||
800X630 |
848 |
678 |
930 |
760 |
821 |
651 |
110 |
850 |
680 |
12 |
15 |
816X646 |
108 |
852X682 |
144 |
M12 |
26 |
25.5 |
25. 9 |
800X710 |
848 |
758 |
930 |
840 |
821 |
731 |
850 |
760 |
12 |
15 |
816X726 |
852X762 |
28 |
28.1 |
28. 7 | ||||
900X630 |
948 |
678 |
1 030 |
760 |
921 |
651 |
950 |
680 |
12 |
17 |
916X646 |
952X682 |
28 |
28.2 |
30. 0 | ||||
900X710 |
948 |
758 |
1 030 |
840 |
921 |
731 |
950 |
760 |
12 |
17 |
916X726 |
952X762 |
30 |
30. 9 |
32.9 | ||||
900X800 |
948 |
848 |
1 030 |
930 |
921 |
821 |
950 |
850 |
12 |
17 |
916X816 |
952X852 |
30 |
33.9 |
36. 1 | ||||
1 200X630 |
1 248 |
678 |
1 330 |
760 |
1 221 |
651 |
1 250 |
680 |
15 |
20 |
1 216X646 |
1 252X682 |
30 |
41.6 |
44.0 | ||||
1 200X710 |
1 248 |
758 |
1 330 |
840 |
1 221 |
731 |
1 250 |
760 |
15 |
20 |
1 216X726 |
1 252X762 |
32 |
45.9 |
48.6 | ||||
1 200X800 |
1 248 |
848 |
1 330 |
930 |
1 221 |
821 |
1 250 |
850 |
15 |
20 |
1 216X816 |
1 252X852 |
34 |
50.6 |
53.6 | ||||
1 500X710 |
1 548 |
758 |
1 630 |
840 |
1 521 |
731 |
1 550 |
760 |
15 |
20 |
1 516X726 |
1 552X762 |
36 |
56. 1 |
59.4 | ||||
1 500X800 |
1 548 |
848 |
1 630 |
930 |
1 521 |
821 |
1 550 |
850 |
15 |
20 |
1 516X816 |
I 552X852 |
38 |
61.2 |
64,9 | ||||
1 800X710 |
1 848 |
758 |
1 93。 |
840 |
1 821 |
731 |
1 850 |
760 |
15 |
20 |
1 816X726 |
1 852X762 |
40 |
66.3 |
7O<3 | ||||
1 800X800 |
1 848 |
848 |
1 930 |
930 |
1 821 |
821 |
1 850 |
850 |
15 |
20 |
1 816X816 |
1 852X852 |
42 |
72.4 |
76.8 | ||||
1 800X900 |
1 848 |
948 |
1 930 |
1 030 |
1 821 |
921 |
1 850 |
950 |
15 |
20 |
1 816X916 |
1 852X952 |
44 |
77.5 |
82,5 |
注:驾驶室矩形窗如加装扫雪器,则玻璃应有相应开孔尺寸。但驾驶室矩形窗如为电加热玻璃时,则不能加装扫雪
器。

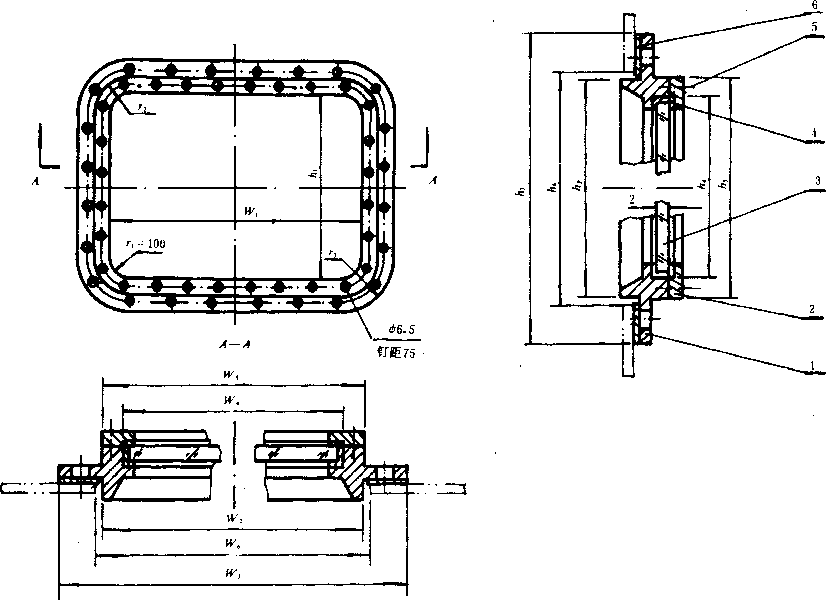

图2

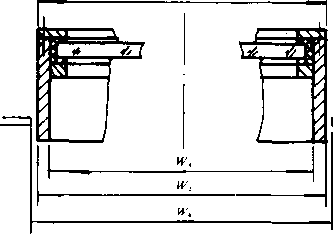

1 一主窗框;2一玻璃压板;3—玻璃;4一密封圈;5一沉头螺钉
表3 mm
公称 尺寸 VViXAi |
主窗框 |
玻璃安装槽 |
玻璃压板 |
玻 璃 |
围壁开口尺寸 |
重量 kg | |||||||||
厚度 t |
外廓尺寸 | ||||||||||||||
帝2 士 2 |
A2 士 2 |
Hz3 |
Λ3 |
尸3 |
“4 |
WXh |
r |
W5Xh5 |
厂5 |
WH |
WN | ||||
WH |
WN | ||||||||||||||
800X630 |
848 |
678 |
824 |
654 |
IlO |
848 |
678 |
12 |
15 |
816X646 |
108 |
852X682 |
144 |
41. 3 |
41.8 |
800X710 |
848 |
758 |
824 |
734 |
848 |
758 |
12 |
15 |
816X726 |
852X762 |
44. 2 |
44. 8 | |||
900X630 |
948 |
678 |
924 |
654 |
948 |
678 |
12 |
17 |
916X646 |
952X 682 |
45. 1 |
46. 9 | |||
900X710 |
948 |
758 |
924 |
734 |
948 |
758 |
12 |
17 |
916X726 |
952X 762 |
48.5 |
50. 5 | |||
900X800 |
948 |
848 |
924 |
824 |
948 |
848 |
12 |
17 |
916X816 |
952X852 |
52.4 |
54.6 | |||
1 200X630 |
1 248 |
678 |
1 224 |
654 |
1 248 |
678 |
15 |
20 |
1 216X646 |
1 252X682 |
60. 9 |
63. 3 | |||
1 200X710 |
1 248 |
758 |
1 224 |
734 |
1 248 |
758 |
15 |
20 |
1 216X726 |
1 252X762 |
66. 6 |
69.2 | |||
1 200X800 |
1 248 |
848 |
1 224 |
824 |
1 248 |
848 |
15 |
20 |
1 216X816 |
1 252X852 |
72. 2 |
75. 2 | |||
1 500X710 |
1 548 |
758 |
1 524 |
734 |
1 548 |
758 |
15 |
20 |
1 516X726 |
1 552X762 |
79. 8 |
83. 1 | |||
1 500X800 |
1 548 |
848 |
1 524 |
824 |
1 548 |
848 |
15 |
20 |
1 516X816 |
1 552X852 |
86. 4 |
90. 1 | |||
1 800X710 |
1 848 |
758 |
1 824 |
734 |
1 848 |
758 |
15 |
20 |
1 816X726 |
1 892X762 |
93.1 |
97. 1 | |||
1 800X800 |
1 848 |
848 |
1 824 |
824 |
1 848 |
858 |
15 |
20 |
1 816X816 |
1 852X862 |
100.4 |
104.8 | |||
1 800X900 |
1 848 |
948 |
1 824 |
924 |
1 848 |
958 |
15 |
20 |
1 816X916 |
1 852X952 |
108. 6 |
113. 6 |

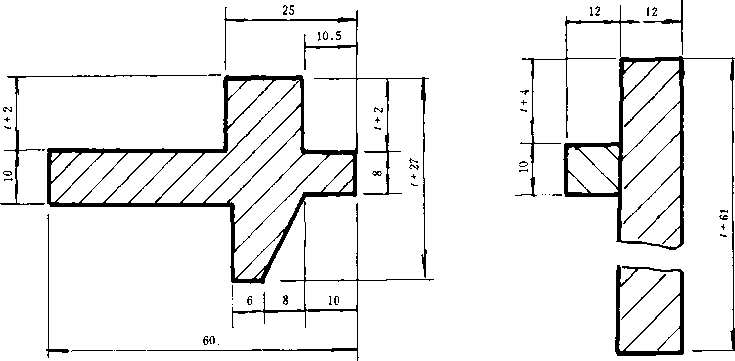

注:驾驶室矩形窗如加装扫雪器,则玻璃应开相应开孔尺寸,但驾驶室矩形窗如为电加热玻璃则不能加装扫雪器。 3.4主要零件剖面尺寸按图3〜图7。

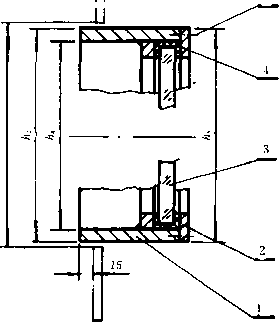

图1
1一主窗框;2一玻璃压板,3—玻璃;4―密封圈;5—沉头螺钉;6一垫圈 注:凸肩外圆角半径r2 = r1 + 24mmifi缘外圆角半径r3 = r,+65mmt,
注;,为玻璃厚度。
电源(电流频率系统) |
过热保护 装 置 |
最小功率负载,W∕dm2 | ||||
电流 |
电压 V |
频率 HZ |
7 |
12 |
17 | |
代 号__________ | ||||||
直流 |
24 |
—— |
G |
7G01 |
12G01 |
17G01 |
S |
7S01 |
12S01 |
17S01 | |||
110 |
—— |
G |
7G02 |
12G02 |
17G02 | |
S |
7SO2 |
12S02 |
17S02 | |||
220 |
—— |
G |
7GO3 |
12G03 |
17S03 | |
S |
7S03 |
12S03 |
17S03 |
电源(电流频率系统) |
过热保护 装 置 |
最小功率负载,W∕dm' | ||||
电流 |
电压 V |
频率 HZ |
7 |
12 |
17 | |
代 号 | ||||||
交流单相 |
IlO |
50 |
G |
7G11 |
12G11 |
17G11 |
S |
7S11 |
12S11 |
17S11 | |||
60 |
G |
7G12 |
12G12 |
17G12 | ||
S |
7S12 |
12S12 |
17S32 | |||
220 |
50 |
G |
7G13 |
12G13 |
17GI3 | |
S |
7S13 |
12S13 |
17S13 | |||
60 |
G |
7G14 |
12G14 |
17G14 | ||
S |
7S14 |
12S14 |
17S14 | |||
交流三相 |
IlO |
50 |
G |
7G31 |
12G31 |
17G31 |
S |
7S31 |
12S31 |
17S31 | |||
60 |
G |
7G32 |
12G32 |
17G32 | ||
S |
7S32 |
12S32 |
17S32 | |||
220 |
50 |
G |
7G33 |
12G33 |
17G33 | |
S |
7S33 |
12S33 |
"S3 3 | |||
60 |
G |
7G34 |
12G34 |
3(; 34 | ||
S |
7S34 |
12S34 |
Γ7S34 | |||
220/380 |
50 |
G |
7G35 |
12G35 |
17G3:. | |
S |
7S35 |
12S35 |
17S35 | |||
60 |
G |
7G36 |
12G36 |
17G36 | ||
S |
7S36 |
12S36 |
17S36 | |||
440 |
50 |
G |
7G37 |
12G37 |
17G37 | |
S |
7S37 |
12S37 |
17S37 | |||
60 _ |
G |
7G38 |
12G38 |
17G38 | ||
S |
7S38 |
12S38 |
17S38 |
注:G表示成组调节器,S表示单件调节器。如最小功率负荷为12W∕dπ√,电源为交流单相,电压为220V,频率为
50Hz,过热保护装置为单件调节器,其功率负荷参数为12S13o
5∙1驾驶室固定矩形窗主要零件材料按表5。
表5
零件名称 |
材 料 |
备 注 | ||
名 称 |
牌 号 |
标准号 | ||
主窗框 |
铝合金 |
LF5 |
GB 3190— 82 |
挤压型材 |
碳素钢 |
Q235-A |
GB 700—88 | ||
玻璃压板 |
铝合金 |
LF5 |
GB 3190—82 |
挤压型材 |
铜合金 |
HMn58-2 |
GB 2041 — 89 | ||
玻璃 |
船用钢化安全玻璃 |
— |
GB 11946—89 | |
电加热玻璃 |
ISO 3434—92 | |||
密封圈 |
氯丁橡胶 |
— |
GB 11584—89 | |
沉头螺钉 |
不锈钢 |
!Crl8Ni9 |
GB 1220—84 |
5. 2主窗框的连接焊缝和玻璃压板的连接焊缝都应无气孔、砂眼、焊缝表面磨平,铝质焊接采用氯弧 焊。
5.3铝质零件表面应按CB∙∕Z 92进行阳极氧化处理。
5- 4钢质零件表面应按CB* /Z 54或CB∙∕Z 343进行镀锌。
5.5玻璃的两面应敷上保护薄膜。
5.6窗座凸肩外廓尺寸公差要求为±lmm。
5.7装镶玻璃要求:玻璃边应与玻璃凹槽四周间隙一致。
5.8主窗框、玻璃压板等挤压型材表面粗糙度R值应不大于12. 5fxm0 .
5. 9电加热玻璃技术要求参见ISO 3434O
5- 9- 1电加热玻璃边缘应予以保护,其边缘保护要求粘结在边缘,其厚度不超过2mm,见图8。
图8
1—托板;2一盖板;3—加热元件;4—中间层;5一边缘保护层
5. 9-2功率负荷
在南北极区以外的水域,在普通风速和标准大气压20/65的环境下玻璃除雾除霜设备的功率负荷 按表6规定。
表6
功率负荷,w∕dmz |
室外温度 | |
min |
maX | |
7 |
9 |
-12C |
12 |
15 |
-28C |
17 |
21 |
-40 C |
注:船舶航行至极区要求较高的功率负荷时,应同窗的制造者或加热玻璃的生产厂进行磋商,以增加电加热玻璃所
提供的功率负荷来满足使用要求。
5- 9-3电源
电加热窗的馈电线路电压和频率应与船上配电板正常提供的、能连续工作的供电电压和频率-致, 具体情况参见表4。
5. 9-4电气连接
在加热线路和馈电线路之间应安置防潮湿的接线盒,该接线盒应达到GB/T 4942. 2规定的IP 22 的防护要求,这些接线盒应固定在加热窗的内边上。
在安装中,对电击、绝缘和接地应采取必要的防护措施。
若在特殊情况下,接线盒是安装在玻璃窗框上时,应给玻璃配备合适的电缆。
5. 9.5过热保护
当玻璃表面温度达到+4Or时,加热窗应配备热关闭装置,为此目的,应给加热窗配备温度限定袋 覺(即调节器):
a-单件调节器(S):调节器(如温度传感器)是直接固定在玻璃内边上,它仅对相关的玻璃有影响, 同时亦是原设备的部件。
b.成组调节器(G): 一个独立的调节装置,不直接固定在窗上是由几块玻璃作适当的连接.当订 货时必须了解这些调节器的型号和编号的有关信息。
6- 1冲水试验
矩形窗安装在模拟舱壁或装船后,用喷嘴口径不小于12. 5mm的软管,其压力不低于250kPa,冲水 距离不超过1∙ 5m,冲水时间为3min,冲水后在窗被检部位应无水迹。
6.2性能试验和机械强度试验。
6- 2.1电加热玻璃的性能试验如电性能试验,化学性能试验,浸水试验等按ISO 3434要求进行。
6- 2-2船用钢化安全玻璃的性能试验和电加热玻璃及船用钢化安全玻璃的机械强度试验按GB 3385 要求进行。
6- 3绝缘性试验
对电加热式驾驶窗进行绝缘试验,加热元件与温度传感器,加热元件与框架,温度传感器与框架间 的绝缘电阻不得低于50MΩo
7.1产品出厂前应按本标准规定每扇进行外观检査。
7.2制造厂应按6.1条规定对所有矩形窗进行冲水试验。
7- 3加热系列窗应按6. 2条规定每扇进行性能试验和机械强度试验及6. 3绝缘性试验。
7∙4接受试验的矩形窗如发现试验不合格时,允许经修正后再进行试验,复验合格后方可岀厂。如三次 复验不及格,该窗作报废处理。
8.1茹形窗应有以下标志:
a. 制造厂名称或代号;
b. 产品型号和标准号;
c. 制造日期或生产批号;
d. 检査合格印章。
8.2窗玻璃上应盖有玻璃制造厂的合格检印,并需印有玻璃厚度的标记。
如£=12,船用钢化安全玻璃。
如,= 20,负载功率为12W∕dm2,交流单相电源为22OV,5OHz、单件调整、电热丝加热的电加热玻 璃。
30
12垠
9.1成品可采用钙塑瓦楞箱或框架木箱单件包装。
9.2置于箱内的成品应按正常方式夹紧,玻璃外露面应垫有软性包装材料,玻璃表面涂可剥性塑料。
9. 3包装箱箱面标志应符合GB 6388的规定。
9. 4包装箱应有明显的“防潮”和“小心轻放”字样和标志,其图形按GB 191的规定。
9-5包装箱内应附有产品合格证书。
包装好的成品,可以任何方式运输,但应釆取必要的防震、防压和防雨措施。
成品应置于通风干燥的地方,严禁与酸、碱盐类物质接触。
本标准由中国船舶工业总公司提出。
本标准由江南造船厂归口。
本标准由江南造船厂、沪东造船厂、603所、姜瑜机械厂、黄山船舶配件厂负责起草。
本标准主要起草人张颂鹰、邵金华、邵国英。
11
