本标准按照GB/T 1.1—2009给出的规则起草t>
本标准代替CB/T 3198—1994《船用直角泥箱》
和CBM 1062—1981《泥箱》。本标准与CB/T 3198
TIS B 2239:2004 型式的泥箱(见 3. 1) o
■—1994相比,主要有以下变化:
——增加了直通型和焊接型的泥箱(见3. D ;
——增加了法兰连接尺寸按JlS B 2220:2004、
本标准由全国船用机械标准化技术委员会管系附件分技术委员会(SAC/TC137/SC3)归口。
本标准起草单位:江南造船(集团)有限责任公司、张家港沙洲船用阀门制造有限公司、上海丽慧 船舶配套设备有限公司。
本标准主要起草人:沈宏旻、罗梅珍、王云、季建坤、周桑懿。
本标准的历次版本发布情况为:
----CB* 3198—1984. CB/T 3198—1994;
----CBM 1062—1981 o
1范围
本标准规定了法兰连接尺寸按GB/T 2501—2010、CB/T 4196—2011. JlS B 2220:2004、JIS B 2239:2004的船用泥箱(以下简称泥箱)的分类和标记、要求、试验方法、检验规则、标志、包装和贮 存.
本标准适用于船舶机器处所及轴隧内的舱底水管的泥箱的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 600船舶管路阀件通用技术条件
GB/T 700—2006碳素结构钢
GB/T 1184—1996形状和位置公差未注公差值
GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差
GB/T 1958产品几何量技术规范(GPS)形状和位置公差 检测规定
GB/T
2501—2010船用法兰连接尺寸和密封i
GB/T 3032船舶管路附件的标志
GB/T 3280—2007不锈钢冷轧钢板和钢带
磁性基体上非磁性覆盖层
盖层厚度测量磁性法
GB/T 4956
GB/T 9439—2010 灰铸铁件
CB/T 3927船用铸造阀件壁厚
CB/T 4196—2011船用法兰 连接尺寸和密封面
CB/Z 343—2005船用配件热浸镀锌
JlS B 2220:2004 钢管法兰(SteeI PiPe flanges)
JIS B 2239:2004 铸铁管法兰(CaSt iron PiPe flanges)
3分类和标记
3. 1型式
泥箱按法兰连接形式分为如下12种型式:
a) AZ型——法兰连接尺寸和密封面按CB/T 4196—2011的船用铸造式直通型泥箱;
b) AZS型——法兰连接尺寸和密封而按GB/T 2501—2010的船用铸造式直通型泥箱
C) AZJ型--法兰连接尺寸和密封面按JIS B 2239:2004的船用铸造式直通型泥箱;
d) BZ型——法兰连接尺寸和密封面按CB/T 4196—2011的船用铸造式直角型泥箱;
e) BZS型——法兰连接尺寸和密封面按GB/T 2501—2010的船用铸造式直角型泥箱;
f) BZJ型——法兰连接尺寸和密封面按JlS B 2239:2004的船用铸造式直角型泥箱;
CB/T 3198—2014
g) AH型——法兰连接尺寸和密封面按CB/T 4196—2011的船用焊接式直通型泥箱;
h) AHS型——法兰连接尺寸和密封面按GB/T 2501—2010的船用焊接式直通型泥箱;
i) AHJ型——法兰连接尺寸和密封面按JIS B 2220:2004的船用焊接式直通型泥箱;
j) BH型——法兰连接尺寸和密封面按CB/T 4196—2011的船用焊接式直角型泥箱;
k) BHS型——法兰连接尺寸和密封面按GB/T 2501—2010的船用焊接式直角型泥箱;
l) BHJ型——法兰连接尺寸和密封面按JlS B 2220:2004的船用焊接式直角型泥箱。
3. 2基本参数
泥箱的基本参数见表1。
表1
泥箱的基本参数
|
型式 |
公称压力PN |
~工作压力P- MPa |
公称尺寸DN |
适用介质 . |
|
AZ. AZS、AZJ> BZ、BZS、BZJ AH、AHS> AHJ> BH、BHS. BHJ |
1 |
0. 1 |
50 〜250 |
海水、淡水、舱底污水 |
3. 3结构和基本尺寸

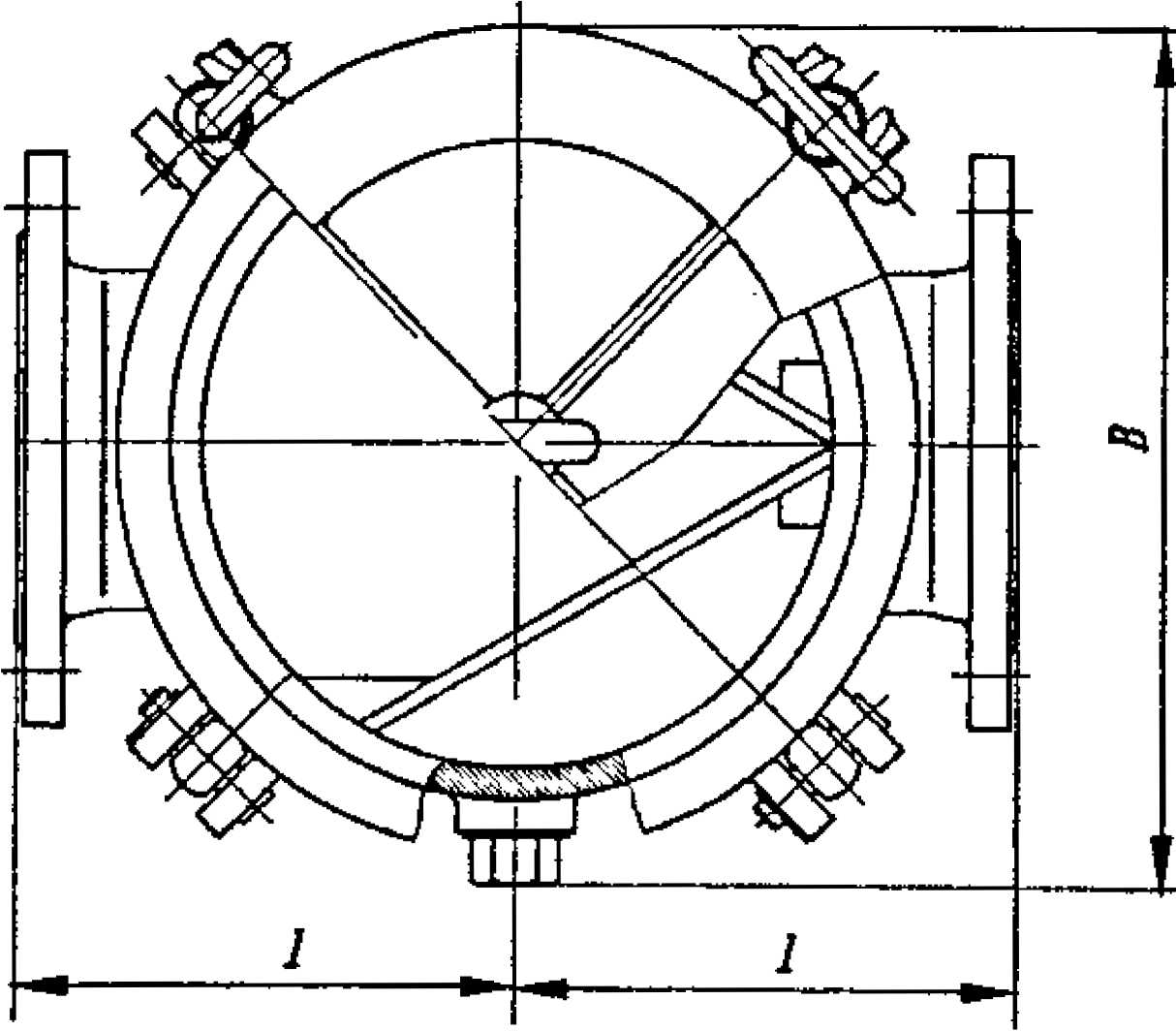

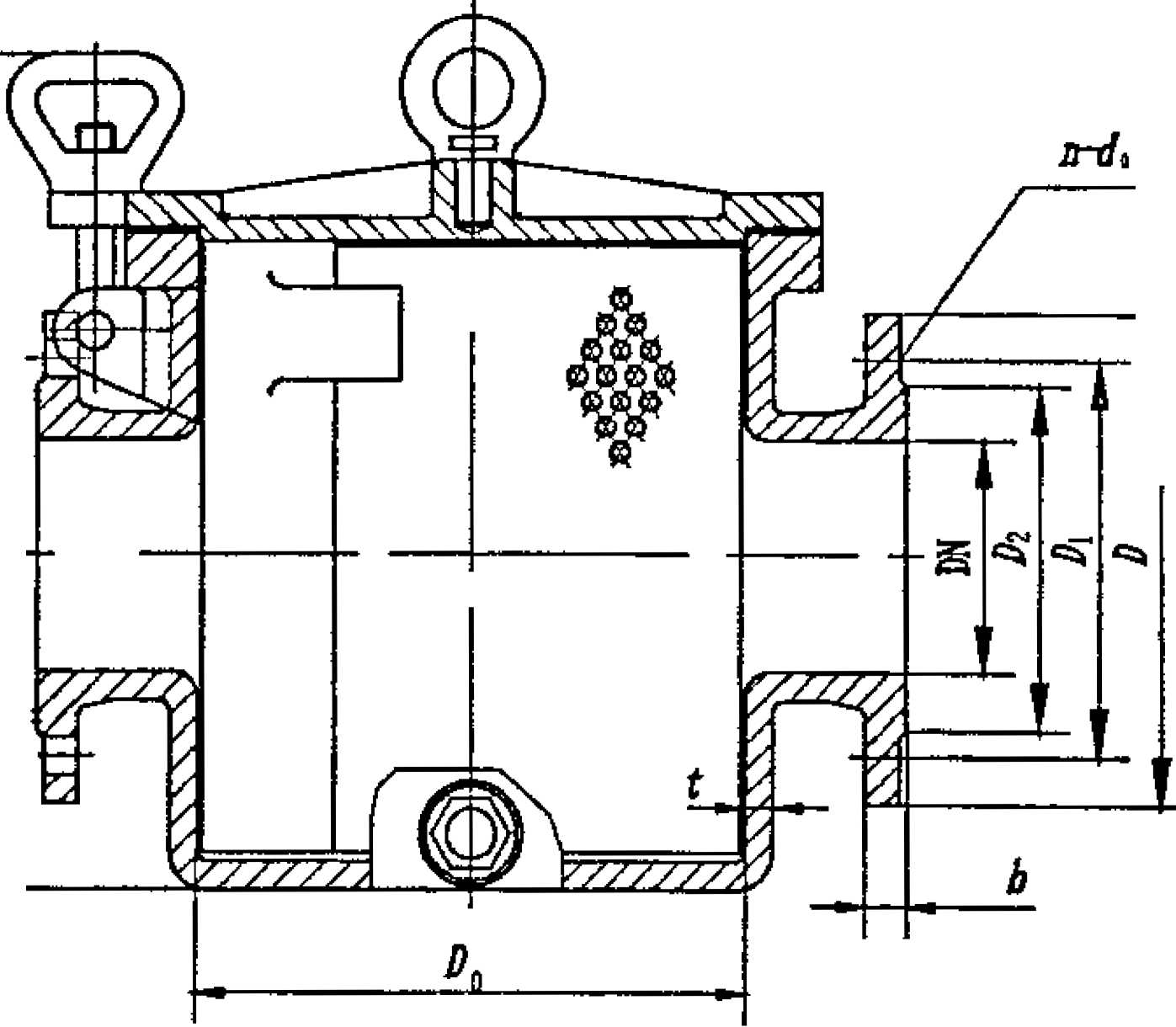

3.3. 1 AZ型泥箱的结构和基本尺寸见图1和表2。
单位为毫米
岀口
(DK250 )
I ■
"tɔ L
注:只有DN250的泥箱有底脚。
图1 AZ型、AZS型和AZJ型泥箱
CB/T 3198—2014
表2 Az型泥箱的基本尺寸
单位为亳米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 ■ - |
:法兰螺栓 |
泥箱开 孔面积 系数 C |
重量 kg | ||||||||||
|
1 |
B |
H |
h |
a |
t |
D |
— |
b |
do |
n 个 |
Th. | ||||
|
50 |
120 |
184 |
228 |
90 |
150 |
10 |
135 |
103 |
84 |
15 |
15 |
6 |
M14 |
3.9 |
15.3 |
|
65 |
150 |
222 |
276 |
116 |
192 |
11 |
155 |
123 |
104 |
26.3 | |||||
|
80 |
160 |
240 |
301 |
131 |
212 |
170 |
138 |
118 |
8 |
3.4 |
28.3 | ||||
|
100 |
190 |
282 |
332 |
152 |
264 |
12 |
190 |
158 |
138 |
36.6 | |||||
|
125 |
235 |
356 |
425 |
214 |
328 |
14 |
215 |
183 |
164 |
10 |
3.0 ! |
71.9 | |||
|
150 |
280 |
431 |
522 |
267 |
402 |
16 |
240 |
208 |
190 |
16 |
12 |
3.2 |
107.3 | ||
|
200 |
330 |
606 |
631 |
330 |
506 |
IS |
295 |
264 |
247 |
2.8 |
183.2 | ||||
|
250 |
380 |
748 |
774 |
400 |
598 |
19 |
365 |
327 |
306 |
18 |
17 |
14 |
Ml 6 |
303.2 | |
注盘泥箱开孔面积系数C⅛滤板的开孔总面积与公称尺寸面积之比。
3. 3. 2 AZS型泥箱的结构和基本尺寸见图1和表3。
表3 AZS型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 / - |
法兰螺栓 |
泥箱开 孔面积 系数 C |
重量 kg | ||||||||||
|
1 |
B |
H |
h |
a |
t |
■ D |
Di |
D2 |
b |
do |
n 个 |
Th. | |||
|
50 |
120 |
184 |
228 |
90 |
150 |
10 |
140 |
110 |
90 |
16 |
14 |
4 |
Ml 2 |
3.9 |
15.9 |
|
65 |
150 |
222 |
276 |
116 |
192 |
11 12 |
160 |
130 |
110 |
27. 3 | |||||
|
80 100 |
160 190 |
240 282 |
301 332 |
131 152 |
212 264 |
190 210 |
150 170 |
128 148 |
18 |
18 |
M16 |
3.4 |
31. 3 41.2 | ||
|
125 |
235 |
356 |
425 |
214 |
328 |
14 |
240 |
200 |
178 |
20 |
3.0 |
78.2 | |||
|
150 |
280 |
431 |
522 |
267 |
402 |
16 |
265 |
225 |
202 |
8 |
3.2 |
194.4 | |||
|
200 |
330 |
606 |
631 |
330 |
506 |
18 |
320 |
280 |
258 |
22 |
2.8 |
192.6 | |||
|
250 |
380 |
748 |
774 |
400 |
598 |
19 |
375 |
335 |
312 |
24 |
12 |
324.4 | |||
注:泥箱开孔面积系数为滤板的开孔总面积与公称尺寸面积之比。
CB/T 3198—2014
3. 3. 3 AZJ型泥箱的结构和基本尺寸见图1和表4o
表4 AZJ型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开 孔面积 系数 C |
重量 kg | ||||||||||
|
1 |
B |
H |
A |
a |
t |
D |
b |
d。 |
n 个 |
Th. | |||||
|
50 |
120 |
184 |
228 |
90 |
150 |
10 |
130 |
105 |
88 |
16 |
15 |
4 |
Ml 2 |
3.5 |
17*4 |
|
65 : |
150 |
222 |
276 |
116 : |
192 |
11 |
155 |
130 |
112 |
18 |
3.2 |
28.5 | |||
|
80 |
160 |
240 |
301 |
131 |
212 |
180 |
145 |
125 |
19 |
M16 |
2.7 |
33.0 | |||
|
100 |
190 |
282 |
332 |
152 |
264 |
12 |
200 |
165 |
145 |
20 |
8 |
46.3 | |||
|
125 |
235 |
356 |
425 |
214 |
328 |
14 |
235 |
200 |
180 |
89.8 | |||||
|
150 |
280 « |
431 |
522 |
267 |
402 |
16 |
265 |
230 |
210 |
22 |
2.5 |
150.0 | |||
|
200 |
330 |
606 |
631 |
330 |
506 |
18 |
320 |
280 |
255 |
24 |
23 |
M20 |
2.4 |
290. 0 | |
|
250 |
380 |
748 |
774 |
400 |
598 |
19 |
385 |
345 |
320 |
26 |
12 |
420.0 | |||
注:泥箱开孔面积系数C⅛滤板的开孔总面积与公称尺寸面积之比。

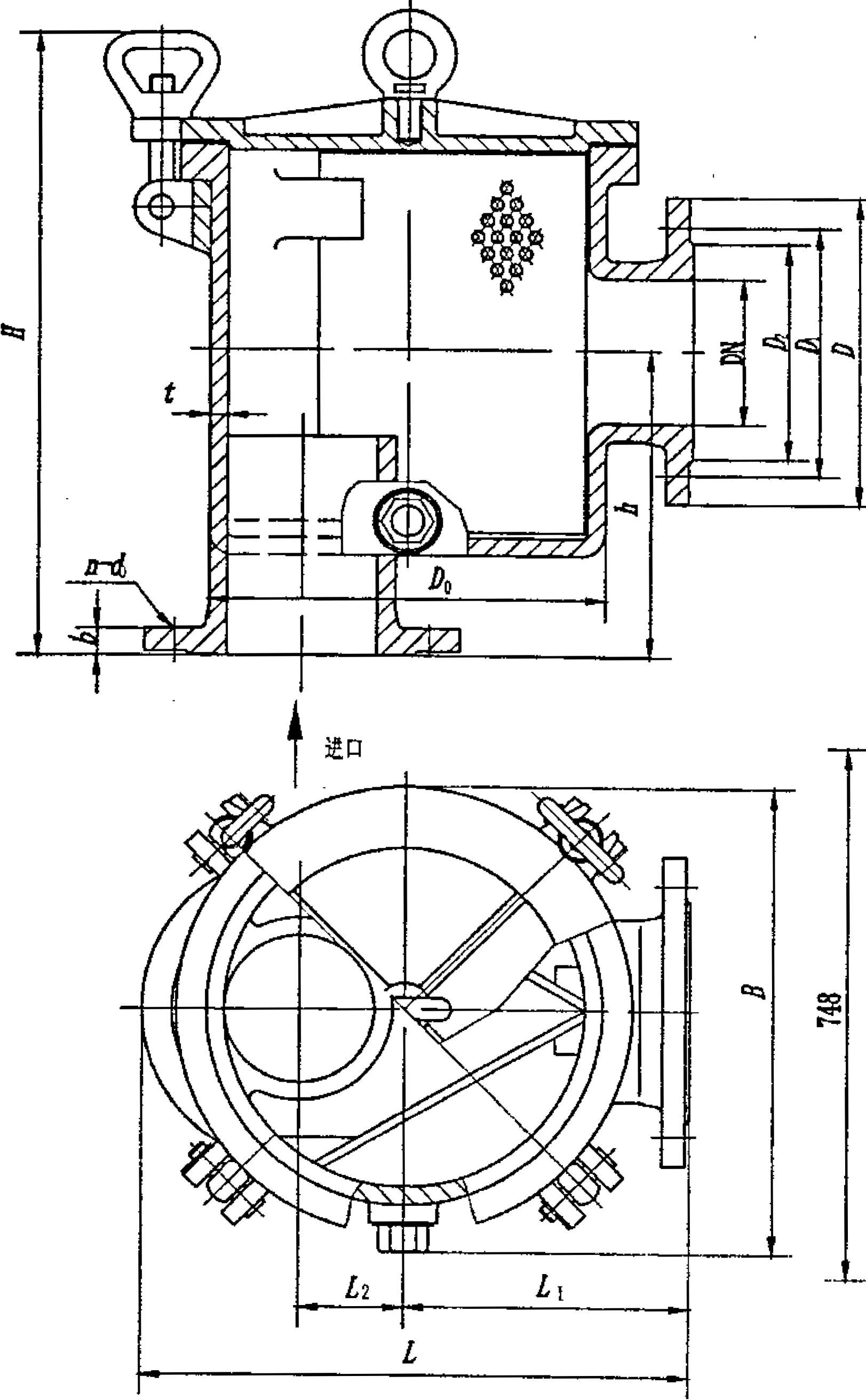

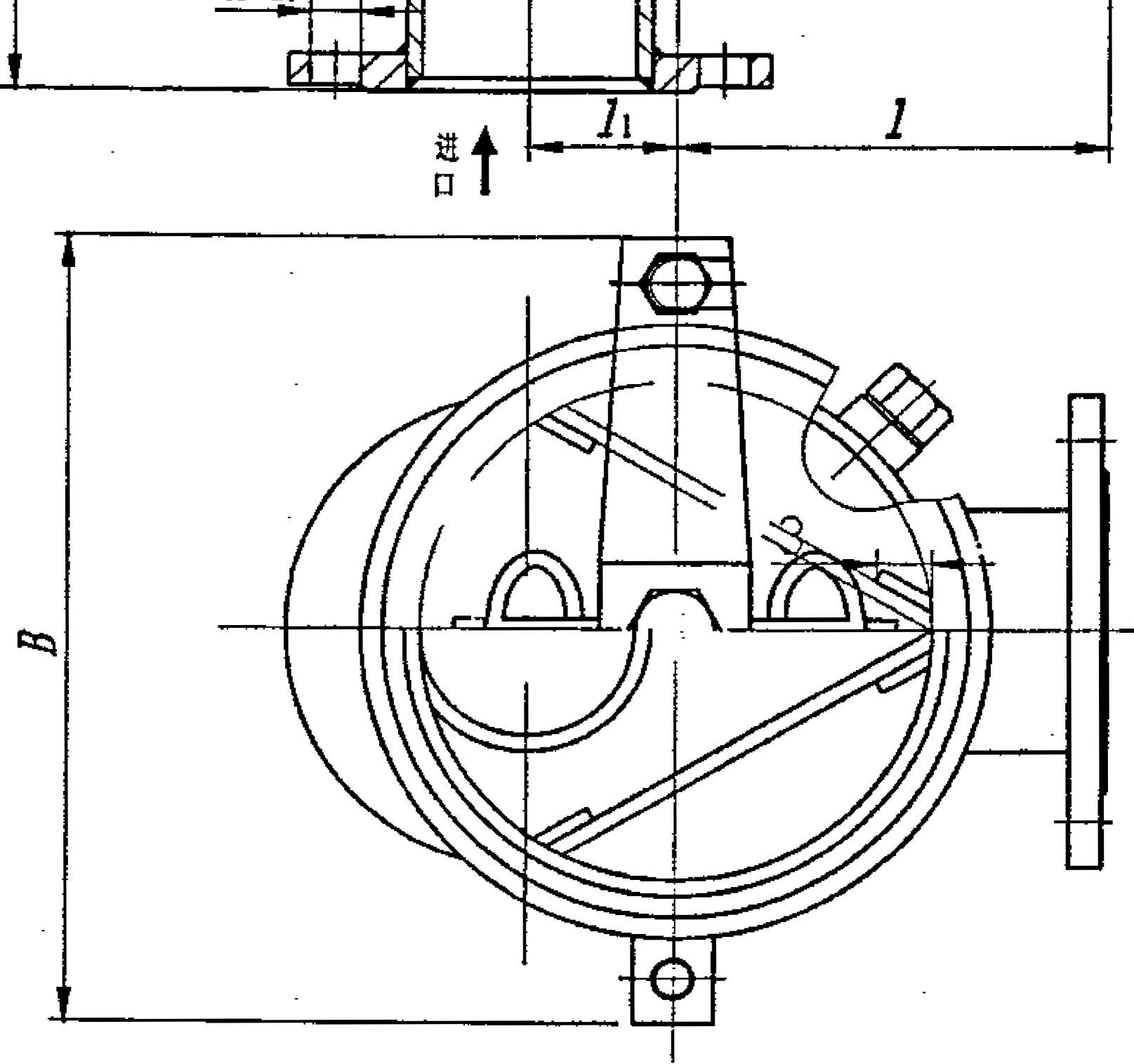

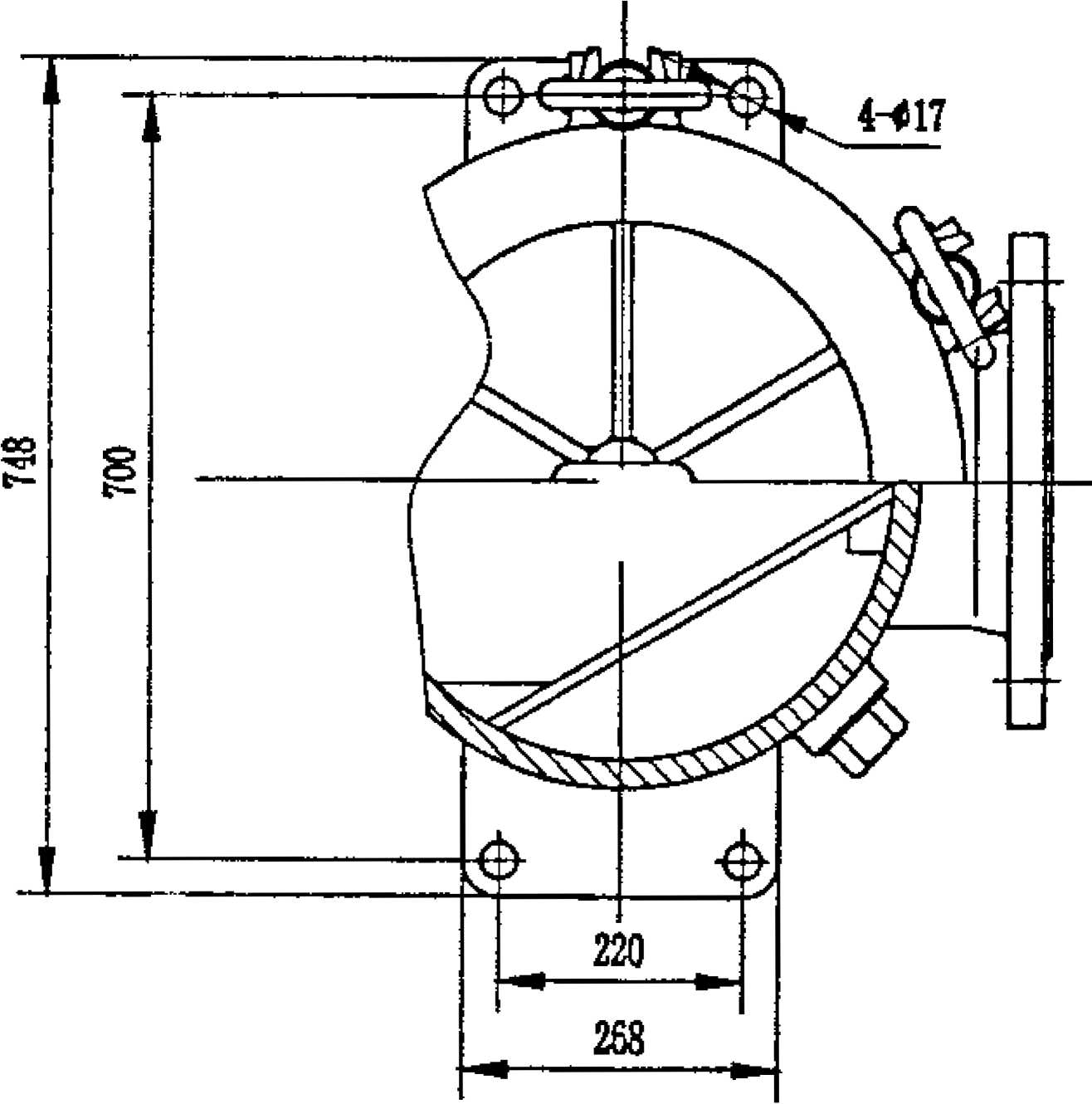

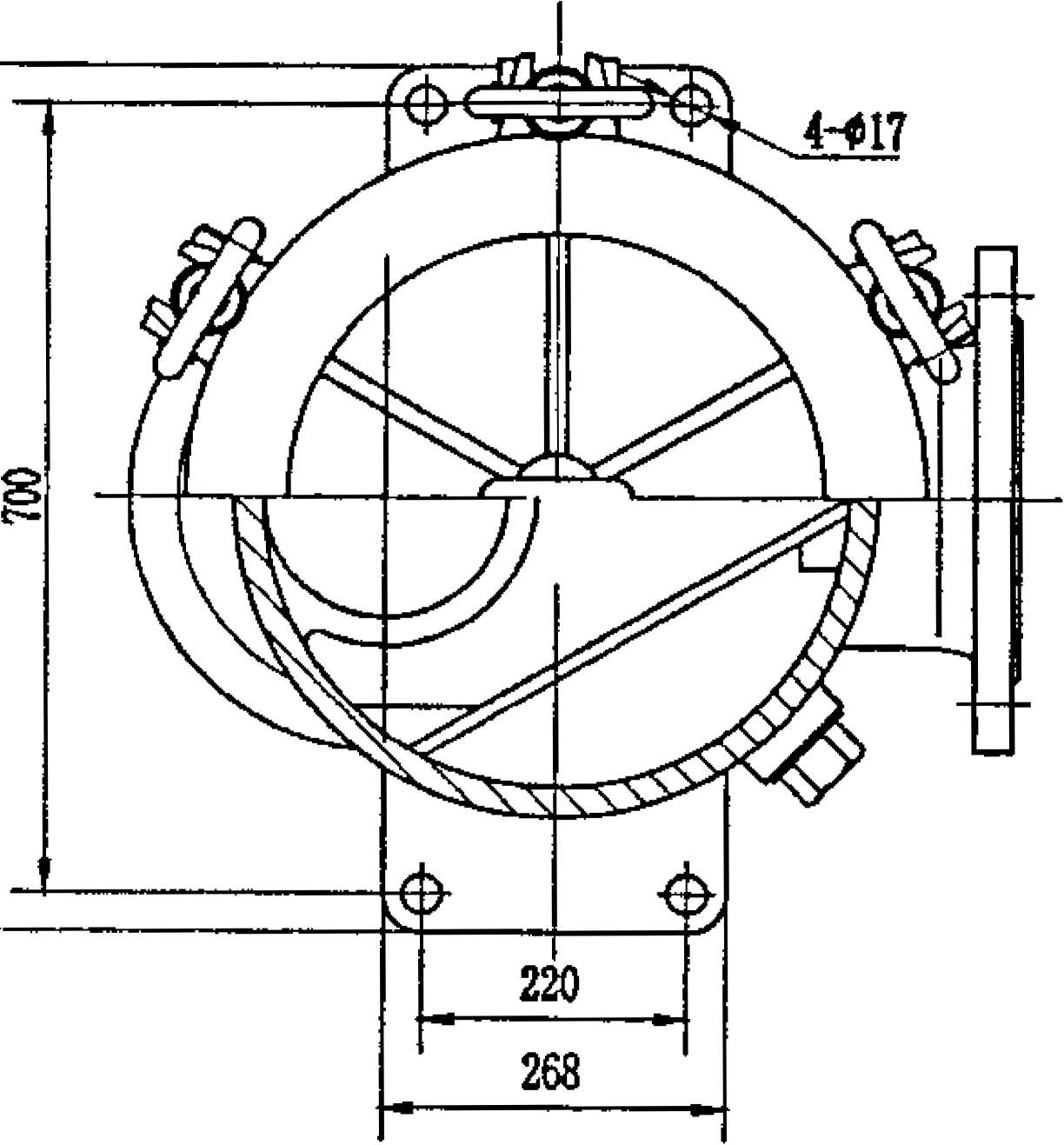

3.3.4 BZ型泥箱的结构和基本尺寸见图2和表5。
单位为亳米
(DN250 )
注:只有DN250的泥箱有底脚。
CB/T 3198—2014
表5 BZ型泥箱的基本尺寸
单位为毫米
|
IN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开 孔面积 系数 C |
重量 .te | ||||||||||||
|
L |
Ll |
Z2 |
B |
H |
h |
t |
D |
Dl |
D2 |
b |
d。 |
n 个 |
Th. | ||||
|
50 |
227.5 |
120 |
40.0 |
184 |
273 |
135 |
150 |
10 |
135 |
103 |
84 |
6 |
3.9 |
15. 6 | |||
|
65 |
280.0 |
150 |
52.5 |
222 |
320 |
160 |
192 -------- |
11 |
155 |
123 |
104 |
27.5 | |||||
|
80 |
300. 0 |
160 |
55. 0 |
240 |
350 |
180 |
212 |
170 |
138 |
118 |
15 |
8 |
3.4 |
30.6 | |||
|
100 |
355.0 |
190 |
70.0 |
282 |
390 |
210 |
264 |
12 |
190 |
158 |
138 |
15 |
M14 |
38.5 | |||
|
125 |
430. 0 |
235 |
87.5 |
356 |
496 |
285 |
328 |
14 |
215 |
183 |
164 |
10 |
3.0 |
74.9 | |||
|
150 |
510.0 |
280 |
110.0 |
431 |
600 |
345 |
402 |
16 |
240 |
208 |
190 |
16 |
12 |
3.2 |
113.3 | ||
|
200 |
612. 5 |
339 |
135.0 |
606 |
741 |
440 |
506 |
18 |
295 |
264 |
247 |
2.8 |
198.2 | ||||
|
250 |
717.5 |
380 |
155.0 |
748 |
874 |
500 |
598 |
19 |
365 |
327 |
306 |
18 |
17 |
14 |
M16 |
343.2 ____ ________ | |
注:泥箱开孔面积系数C¾滤板的开孔总面积与公称尺寸面积之比。
3.3.5 BZS型泥箱的结构和基本尺寸见图2和表6o
表6 BZS型泥箱的基本尺寸
单位为亳米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开孔 面积系数 C |
重量 | ||||||||||||
|
L |
ZI |
Z2 |
B |
H |
h |
t |
D |
D∖ |
b |
do |
n 个 |
Th. | |||||
|
50 |
227. 5 |
120- |
40.0 |
184 |
273 |
135 |
150 |
10 |
140 |
110 |
90 |
16 |
14 |
4 |
M12 |
3.9 |
16.2 |
|
65 |
280.0 |
150 ⅞ |
52.5 |
222 |
320 |
160 |
192 |
11 |
160 |
130 |
110 |
28.5 | |||||
|
80 |
300.0 |
160 |
55.0 |
240 |
350 |
180 |
212 |
190 |
150 |
128 |
18 |
18 |
M16 |
3.4 |
32.6 | ||
|
100 |
355.0 |
190 |
70.0 |
282 |
390 |
210 |
264 |
12 |
210 |
170 |
148 |
43.1 | |||||
|
125 |
430.0 |
235 |
87.5 |
356 |
496 |
285 |
328 |
14 |
240 |
200 |
178 |
20 |
8 |
3.0 |
81.2 | ||
|
150 |
510.0 |
280 |
110.0 |
431 |
600 |
345 |
402 |
16 |
265 |
225 |
202 |
3.2 |
200.4 | ||||
|
200 |
612.5 |
339 |
135.0 |
606 |
741 |
440 |
506 |
18 |
320 |
280 |
258 |
22 |
2.8 |
207.6 | |||
|
250 |
717.5 |
380 |
155. 0 |
748 |
874 |
500 |
598 |
19 |
375 |
335 |
312 |
24 |
12 |
354.4 | |||
|
注:泥箱开孔面积系数C⅜滤板的开孔总面积与公称尺寸面积之比。 | |||||||||||||||||
CB/T 3198—2014 3.3.6 BZJ型泥箱的结构和基本尺寸见图2和表7。
表7 BZJ型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开孔 面积系数 C |
重量 kg | ||||||||||||
|
L |
厶 |
L |
B |
H |
h |
t |
D |
β |
b |
.di |
n 个 |
Th. | |||||
|
50 |
227.5 |
120 |
40.0 |
184 |
273 |
135 |
150 |
10 |
130 |
105 |
85 |
16 |
15 |
4 |
M12 |
3.5 j |
17.7 |
|
65 |
280. 0 |
150 |
52.5 |
222 |
320 |
160 |
192 |
11 |
155 |
130 |
110 |
18 |
3.2 |
29.7 | |||
|
80 |
300.0 |
160 |
55.0 |
240 |
350 |
180 |
212 |
180 |
145 |
121 |
19 |
M16 |
2.7 |
34.3 | |||
|
100 |
355.0 |
190 |
70.0 |
282 |
390 |
210 |
264 |
12 |
200 |
165 |
..... 141 |
20 |
8 |
48.2 | |||
|
125 |
430.0 |
235 |
87.5 |
356 |
496 |
285 |
328 |
14 |
235 |
200 |
176 |
92.8 | |||||
|
150 |
510.0 |
280 |
110.0 |
431 |
600 |
345 |
402 |
16 |
265 |
230 |
206 |
22 |
2.5 |
156.0 | |||
|
200 |
612.5 |
339 |
135.0 |
606 |
741 |
440 |
506 |
18 |
320 |
280 |
252 |
24 |
23 |
M20 |
2.4 _ |
305.0 | |
|
250 |
717.5 |
380 |
155. 0 |
748 |
874 |
500 |
598 |
19 |
385 |
345 |
317 |
26 |
12 |
435.0 | |||
注:泥箱开孔面积系数C⅛滤板的开孔总面积与公称尺寸面积之比。

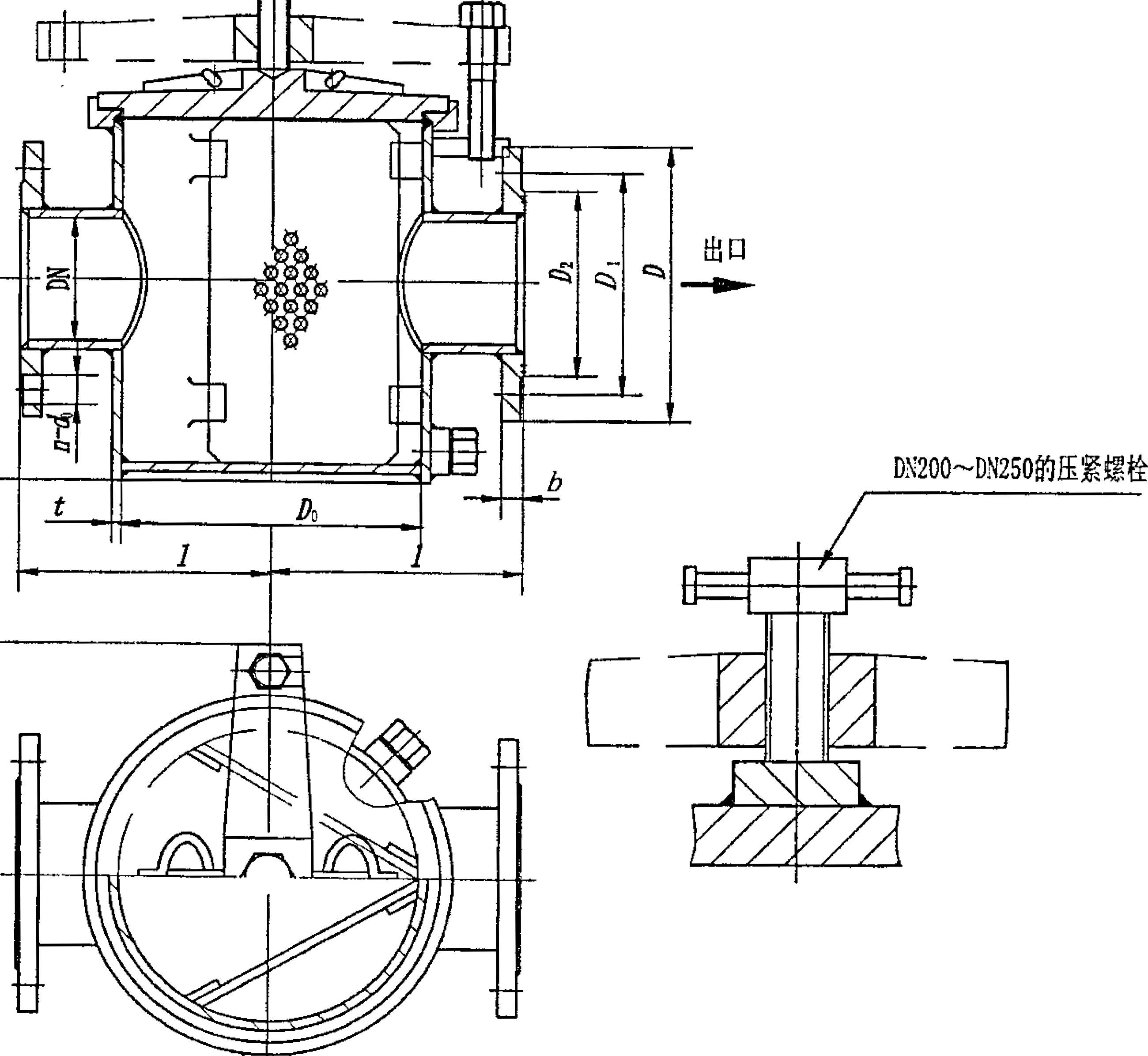

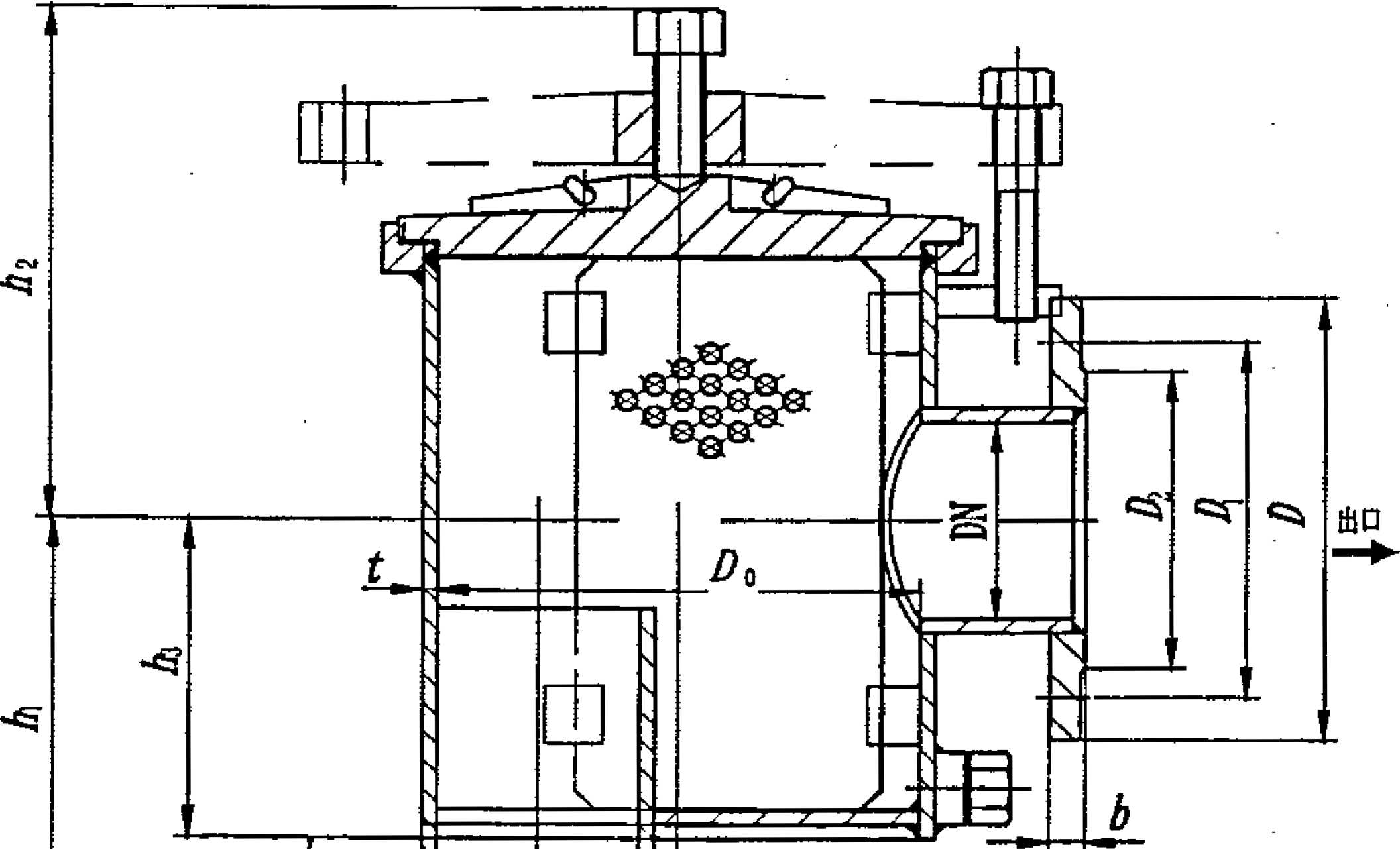

3.3.7 AH型泥箱的结构和基本尺寸见图3和表8。
单位为毫米
进口
-O -
CB/T 3198—2014
表8 AH型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开孔 面积系数 C |
重量 kg | ||||||||||
|
1 |
Al |
Ih |
B |
a |
t |
D |
Z⅞ |
ZZ |
b |
Ω 个 |
Th. | ||||
|
50 |
120 |
90 |
150 |
250 |
130 |
5 |
135 |
103 |
84 |
14 |
15 |
6 |
M14 |
3.9 |
12. 1 |
|
65 |
150 |
116 |
175 |
285 |
170 |
155 |
123 |
104 |
19.3 | ||||||
|
80 |
160 |
131 |
200 |
300 |
190 |
6 |
170 |
138 |
118 |
8 |
3.4 |
25. 6 | |||
|
100 |
190 |
152 |
205 |
380 |
240 |
190 |
158 |
138 |
34.3 | ||||||
|
125 |
235 |
214 |
250 |
442 |
300 |
215 |
183 |
164 |
IO |
3.0 |
53.0 | ||||
|
150 |
280 |
267 |
280 |
523 |
;370 |
240 |
208 |
190 |
12 |
3.2 |
80.8 | ||||
|
200 |
330 |
330 |
370 |
670 |
470 |
8 |
310 |
! 273 |
250 |
17 |
17 |
M16 |
2.8 |
155. 3 | |
|
250 |
380 |
400 |
460 |
785 |
560 |
380 |
336 |
310 |
18 |
21 |
14 |
M20 |
222.7 | ||
注:泥箱开孔面积系数C⅛滤板的开孔总面积与公称尺寸面积之比。
3.3.8 AHS型泥箱的结构和基本尺寸见图3和表9。
表9 AHS型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开孔 面积系数 C |
重量 kg | ||||||||||
|
1 |
h` |
hz |
B |
t |
D |
Ek |
Ih |
b |
d |
n 个 |
Th. | ||||
|
50 |
120 |
90 |
150 |
250 |
130 |
5 |
165 |
125 |
102 |
18 |
18 |
4 |
M16 |
3.9 |
12.0 |
|
65 |
150 |
116 |
175 |
285 |
170 |
185 |
145 |
122 |
18.4 | ||||||
|
80 |
160 |
131 |
200 |
300 |
190 |
6 |
200 |
160 |
133 |
20 |
8 |
3.4 |
24.6 | ||
|
100 |
190 |
152 |
205 |
380 |
240 |
220 |
180 |
158 |
34.6 | ||||||
|
125 |
235 |
214 |
250 |
442 |
300 |
250 |
210 |
184 |
22 |
3.0 |
51.6 | ||||
|
150 |
280 |
267 |
280 |
523 |
370 |
285 |
240 |
212 |
22 |
M20 |
3.2 I ■ I |
78.4 | |||
|
200 |
330 |
330 |
370 |
670 |
470 |
■ 1 1 8 |
340 |
295 |
268 |
24 |
2 8 |
149.2 | |||
|
250 |
380 |
400 |
460 |
785 |
560 |
395 |
350 |
320 |
26 |
12 |
右・U |
214.2 | |||
注:泥箱开孔面积系数为滤板的开孔总面积与公称尺寸面积之比。
CB/T 3198—2014 3. 3. 9 AHJ型泥箱的结构和基本尺寸见图3和表10。
表10 AHJ型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开孑L 面积系数 C |
重量 kg | ||||||||||
|
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------1 1 |
Λ |
B |
z⅞ |
t |
D ! |
Λ |
Di |
b |
n 个 |
Th. | |||||
|
50 |
120 |
90 |
150 |
250 |
130 |
5 |
130 |
105 |
85 |
14 |
15 |
4 |
M12 |
3. 5 |
12. 1 |
|
65 |
150 |
116 |
175 |
285 |
170 |
155 |
130 |
110 |
3.2 |
18.8 | |||||
|
80 |
160 |
131 |
200 |
300 |
190 |
6 |
180 |
145 |
121 |
19 |
M16 |
2. 7 |
25.3 | ||
|
100 |
190 |
152 |
205 |
380 |
240 |
200 |
165 |
141 |
16 |
8 |
34.5 | ||||
|
125 |
235 |
214 |
250 |
442 |
300 |
235 |
200 |
176 |
52.9 | ||||||
|
150 |
280 |
267 |
280 |
523 |
370 |
265 |
230 |
206 |
18 |
2. 5 |
81.5 | ||||
|
200 |
330 |
330 |
370 |
670 |
470 |
8 |
320 |
280 |
252 |
20 |
23 |
M20 |
2.4 |
155.0 | |
|
250 |
380 |
400 |
460 |
785 |
560 |
385 |
345 |
317 |
22 |
12 |
225.0 | ||||
注:泥箱开孔面积系数C⅛滤板的开孔总面积与公称尺寸面积之比。
3. 3. 10
BH型泥箱的结构和基本尺寸见图4和表11。
单位为亳米
Jlnab
DN200→N250的压紧螺栓
图4 BH型、BHS型和BHJ型泥箱
表11 BH型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开 孔面积 系数 C |
重量 kg | ||||||||||||
|
■ 1 |
L |
Λ |
龙 |
B |
Λ |
t |
D |
b |
dQ |
n 个 |
Th. | ||||||
|
50 |
120 |
40.0 |
90 |
150 |
135 |
250 |
130 |
5 |
135 |
103 |
84 |
14 |
15 |
6 |
M14 |
3.9 |
12.4 |
|
65 |
150 |
52.5 |
116 |
175 |
160 |
285 |
170 |
155 |
123 |
104 |
19.8 | ||||||
|
80 |
160 |
55. 0 |
131 |
200 |
180 |
300 |
190 |
6 |
170 |
138 |
118 |
8 |
3.4 |
26.3 | |||
|
100 |
190 |
70.0 |
152 |
205 |
210 |
380 |
240 |
190 |
158 |
138 |
35.6 | ||||||
|
125 |
235 |
87.5 |
214 |
250 |
285 |
442 |
:300 |
215 |
183 |
164 |
10 |
3.0 |
55.4 | ||||
|
150 |
280 |
110.0 |
267 |
280 |
345 |
523 |
370 |
240 |
208 |
190 |
12 |
3.2 |
84.1 | ||||
|
200 |
330 |
135.0 |
330 |
370 |
440 |
670 |
470 |
8 |
310 |
273 |
250 |
17 |
17 |
M16 |
2.8 |
166.3 | |
|
250 |
380 |
155.0 |
400 |
460 |
500 |
785 |
560 |
380 |
336 |
310 |
18 |
21 |
14 |
M20 |
236.7 | ||
注:泥箱开孔面积系数C⅛滤板的开孔总面积与公称尺寸面积之比。
3.3.11 BHS型泥箱的结构和基本尺寸见图4和表12o
R-
表12 BHS型泥箱的基本尺寸
单位为毫米
公称
尺寸
DN
50
120
40,0
90
65
150
52.5
116
80
160
55.0
131
100
190
70.0
152
125
235
87.5
214
150
280
110.0
267
200
330
135.0
330
380
155∙ 0
400
结构尺寸
150
175
200
205
250
280
370
460
135
160
180
210
285
345
440
500
250
285
300
380
442
523
670
785
130
170
190
240
300
370
470
560
法兰连接尺寸
法兰螺栓
5
165
185
200
220
250
285
340
395
125
102
18
Th.
泥箱开 孔面积 系数
C
3.9
145
160
180
210
240
295
350
250
-泥箱开孔面积系数c⅛滤板的开孔总面积与公称尺寸面积之比。
122
133
158
184
212
268
320
20
22
24
26
18
22
12
M16
M20
3.4
3.0
3.2
2.8
重量
kg
12.3
18.9
25. 3
35.9
50. 1
8L7
160.2
228.2
3. 3.12 BHJ型泥箱的结构和基本尺寸见图4和表13。
- _ - - -
- -
表13 BHj型泥箱的基本尺寸
单位为毫米
|
公称 尺寸 DN |
结构尺寸 |
法兰连接尺寸 |
法兰螺栓 |
泥箱开孔 面积系数 C |
重量 kg | ||||||||||||
|
1 |
Λ |
h2 |
∕⅛. |
B |
t |
D |
D2 |
b |
d |
n 个 |
Th. | ||||||
|
50 |
120 |
40.0 |
90 |
150 |
135 |
250 |
130 |
5 |
130 |
105 |
85 |
14 |
15 |
4 |
M12 |
3.5 |
12.4 |
|
65 |
150 |
52.5 |
116 |
175 |
160 |
285 |
170 |
155 |
130 |
IiO |
3.2 |
19.3 | |||||
|
80 |
160 |
55.0 |
131 i |
200 |
180 |
300 |
190 |
- 1 6 |
180 |
145 |
121 |
19 |
M16 |
2.7 |
26.0 | ||
|
100 |
190 |
70.0 |
152 |
205 |
210 |
380 |
240 |
200 |
165 |
141 |
16 |
8 |
35.8 | ||||
|
125 |
235 |
87.5 |
214 |
250 |
285 |
442 |
300 |
235 |
200 |
176 |
55.3 | ||||||
|
150 |
280 |
110.0 |
267 |
280 |
345 |
523 |
370 |
265 |
230 |
206 |
18 |
2.5 |
84.8 | ||||
|
200 |
330 |
135.0 |
330 |
370 |
440 |
670 |
470 |
8 |
320 |
280 |
252 |
20 |
23 |
M20 |
2.4 |
166.0 | |
|
250 |
380 |
155. 0 |
400 |
460 |
500 |
785 |
560 |
385 |
345 |
317 |
22 |
12 |
239.0 | ||||
注:泥箱开孔面积系数O⅛滤板的开孔总面积与公称尺寸面积之比。
3.4标记
3. 4.1型号表示方法
泥箱的型号表示方法如下:
公称尺寸DN的数值(不足三位数的前面补0) 公称压力PN的数值
型式
3. 4. 2标记示例
示例1:公称压力PN为1、
箱标记为:
泥箱 CB/T 3198—2014 AZ1050
示例2:公称压力PN为1、公称尺寸DN为65、 箱标记为:
泥箱 CB/T 3198—2014 AHSIO65
公称尺寸DN为50、
法兰连接尺寸和密封面按CB/T 4196—2011的船用铸造式直通型泥
法兰连接尺寸和密封面按GB/T 2501—2010的船用焊接式直通型泥
示例3:公称压力PN为1、公称尺寸DN为100、法兰连接尺寸和密封面按JIS B 2220:2004的船用焊接式直角型泥 箱标记为:
泥箱 CB/T 3198—2014 BHJlIOO
示例4:公称压力PN为1、公称尺寸DN为80、法兰连接尺寸和密封面按JlS B 2239:2004的船用铸造式直角型泥 箱标记为:
泥箱 CB/T 3198—2014 BZJIO80
4要求
4. L 1泥箱主要零件的材料按表14的规定。
表14泥箱主要零件的材料
零件名称
材料
本体、盖
名称 灰铸铁
碳素结构钢
HT200
Q235A
滤板
不锈钢
06Crl9Nil0
标准号
GB/T 9439—2010
GB/T 700—2006
GB/T 3280—2007
4.1.2
铸件每炉至少有三个带炉号的备査试棒,
保存期不应少于3 aŋ
4.2强度
泥箱本体在L 5P液压下应无渗漏。
4.3防护
釆用碳素结构钢制造的零部件加工后应镀锌,锌层厚度应符合CB/Z 343—2005的要求。
4.4尺寸与尺寸公差
4. 4.1铸造式泥箱的壁厚应符合CB/T 3927的要求,壁厚公差应符合GB/T 600的要求。
4. 4.2泥箱的线性尺寸公差应符合GB/T 1804—2000中In级的要求。
4.5形位公差
泥箱的形位公差应符合GB/T 1184—1996中H级的要求。
4.6外观
泥箱的外观应符合GB/T 600的要求。
4.7 重量
泥箱的重量见表2〜表13,
其重量正偏差应不超过理论重量的4 %。
5试验方法
5.1材料
5.1.1泥箱铸件的化学成分和力学性能的试验按GB/T 9439—2010的有关规定进行。结果应符合4.1
的要求。 _
5.1.2除铸件以外的其他材料应用检查材料牌号和材质报告单的方法进行检验。结果应符合4.1的要 求。
5.2强度
泥箱本体的强度试验按GB/T 600规定的方法进行G结果应符合4. 2的要求。
5.3防护
滤板镀锌层厚度按GB/T 4956规定的方法进行检査。结果应符合4. 3的要求。
5.4尺寸与尺寸公差
5.4. 1泥箱的壁厚应用测厚仪、卡钳或钢尺进行检査。结果应符合3. 3和4. 4. 1的要求。
5∙ 4∙ 2泥箱的线性尺寸公差应用相应等级的量具进行检査。结果应符合3. 3和4. 4. 2的要求。 ■ π —
5.5形位公差 -1 — 泥箱的形位公差按GB/T 1958规定的方法进行检查。结果应符合4. 5的要求。
5.6外观 _ ■ I
泥箱的外观用目视方法进行检查。结果应符合4. 6的要求。
5- 7重量
将泥箱放在分度值不大于0. 01 kg的衡器上进行称重。结果应符合4. 7的要求。
6检验规则
6. 1检验分类
泥箱的检验分类如下:
a) 型式检验;
b) 出厂检验o
6.2型式检验
6. 2. 1检验时机
泥箱有下列情况之一时,应进行型式检验:
3)新产品首次投产或定型;
b)停产两年以上恢复生产;•
C)设计、结构、材料、工艺有重大变化,
足以影响产品性能或质量;
d) 岀厂检验连续不合格;
e) 主管检验机构有要求。
6.2.2检验项目和顺序
泥箱型式检验的项目和顺序应符合表15的规定。
表15泥箱检验的项目和顺序
序号
1
2
3
4
5
6
7
检验项目
材料
强度
防护
尺寸与尺寸公差
形位公差-
外观
重量
型式检验
出厂检验
要求章条号
4.1
4.2
4.3
3.3、4.4
4.5
4.6
4.7
试验方法章条号
5.1
5.2
5.3
5.4
5.5
5.6
"∑7
注:❸必检项目;一不检项目。
6. 2. 3检验样品数量
泥箱型式检验的样品数量应为三个。
6.2.4判定规则
泥箱所有样品全部检验项目符合要求,判为型式检验合格。若材料检验不符合要求,判为型式检验 不合格。其他项目若有不符合要求的,应加倍取样复验。若复验符合要求,则仍判泥箱型式检验合格; 若复验仍有不符合要求的项目,则判泥箱型式检验不合格。
6.3出厂检验 6. 3. 1检验项目和顺序
泥箱出厂检验项目和顺序应符合表15的规定。
6. 3.2检验样品数量
泥箱铸件的材料同一炉号为一批,按批次检验,其他检验项目应逐个产品进行。
6. 3.3判定规则
全部检验项目符合要求的泥箱判定出厂检验合格。铸件检验不符合要求的泥箱,则判该批泥箱出厂 检验不合格;其他材料若不符合要求,判该泥箱出厂检验不合格。除材料之外的其他项目的检验,若有 不符合要求的泥箱,允许返修后进行复验。若复验符合要求,仍判该泥箱出厂检验合格;若复验仍不符 合要求,则判该泥箱出厂检验不合格。
7标志、包装和贮存
7. 1标志
泥箱的标志应符合GB/T 3032的要求。
7.2包装和贮存
泥箱的包装和贮存按GB/T 600的规定。
寸 LOz—86L8SB
中华人民共和国 船舶行业标准
船用泥箱
CB/T 3198-2014
*
中国船舶工业综合技术经济研究院出版
北京市海淀区学院南路70号
邮政编码:IOOo81
网 ⅛⅛: www.shipstd.com.cn
电话:OIO-62185021
船舶标准化管理研究与咨询中心发行
版权专有不得翻印
*
开本880X1230 1/16印张1.12字数5.56千字
2014年11月第1版 2014年11月第一次印刷
印数1 一 300
*
船标出字第2014002号
