CB/T 3184—2008
代替 CB* 3184-1983
HUll StrUCtUre-Drain hole, air hole, ClearanCe hole and SCallOP for SeaI WeIding
2008-03-17 发布
2008-10-01 实施
^0l0∙52960315¾B00706Q3i5gg¾
■（刮）占置防伪码
真品标识谨防仿冒
本标准代替CB* 3184-1983《船体结构流水孔、透气孔、通焊孔》。 本标准与CB* 3184-1983相比，主要有下列变化：
1）增加了密性焊段孔型式；
o∖ 增⅛1-Γ “术［五和宗V "——音・
3） 增加了流水T透气孔、通原孔、密性焊段孔的设计要求；
4） 增加了一种流水孔型式、两种透气孔型式；
5） 修改了部分开孔的尺寸。
本标准由中国船舶工业集团公司提出。
本标准由中国船舶工业综合技术经济研究院归口，
本标准起草单位：沪东中华造船（集团）有限公司。
本标准主要起草人：耿海平、陆海祥、黄时镇、曹月琴、严枫。
本标准于1984年2月首次发布。
1
2
2. 1
2.2
2.3
2.4
2. 5
3
3. 1
范围
本标准规定了钢质船体结构与倒魚矣透气孔*通焊孔、⅛ι 本标准适用于钢质船体结梅殘水？ij多点HIffi ∙⅛¾q 性焊
术语和定义
下列术语和定义呼于』
C ∙ Zx 流水孔drain顶O 为使水或其它旨/
透气孔ai rihole / 为使空气或拗f能自由流通
通焊孔Cl
为使焊缝连
密性焊段孔
为确保液舱
h hole
构件
角焊缝同
减轻孔 I rgh⅛er ing
为减轻构件重轟襄
流水孔
流水孔的型式和尺弋
流水孔的型式和尺寸風q*
聾孔的型式、尺寸和设计要求。 的设计和选用。
的小孔。
序号名称代号 型式和尺寸
|
= 0 I, / /邊… |
1 |
L | |
|
⅛⅛⅛⅛z | |||
|
h______ |
________0________ |
|
h<120 |
25 且不大于h/4 |
|
120Wh<160 |
________30________ |
|
160WhV200 |
_______40________ |
|
200WhV300 |
_______50________ |
|
300 Wh V 500 |
________75________ |
|
hN500 |
设计者定一 |
|
_ h_________ |
_______R_______ |
|
h<120 |
25 且不大于h/4 |
|
120<hV160 |
________30________ |
|
160WhV200 |
40________ |
|
200<hV300 |
50________ |
|
300Wh<500 |
75________ |
|
hN500 |
设计者定一 |
|
0 |
I T Γ 、 J |
Lo |
1 | |||
|
外 |
及或舱底 | |||||
|
______h______ |
dXl_____ |
|
h<120 |
25X50 且d不大于力/4 |
|
120Wh<160 |
30X60 |
|
160WhV200 |
40X80 |
|
200WhV3O0 |
.50X100 |
|
300WhV500 |
75X15。 |
|
hN500 |
设计者定一 |
DY50X100或 Y50X100
序号名称代号
型式和尺寸
半 腰 圖 形 流 水 孔
DL
|
______h______ |
bX：LX匸 |
|
h<120 |
25X50X20 且b不大于h/4 |
|
120WhVI60 |
30X60X25 |
|
160WhV200 |
40X80X25 |
|
200Wh<300 |
50X100X25 |
|
300WhV500 |
75X150X50 |
|
hN500 |
设计者定一 |
椭 圆 形 流 水 孔
DE
|
______h |
dX：L |
|
h<120 |
25X50 且d不大于h/4 |
|
120 WhVl60 |
30X60 |
|
160WhV200 |
40X80 |
|
200WhV300 |
50X100 |
|
300WhV500 |
75X150 |
|
hN500 |
设计者定一 |
注：数字100表示1值
DE50×100
注：椭圆为标准椭圆
3.2流水孔的设计要求
3. 2. 1流水孔应开设在液舱中需要液体流动的地方，且应符合液体快速流动和流尽的要求。
3. 2. 2次要构件（船底纵骨或肋骨等）在图1所示的阴影线范围内不宜开设流水孔。
注：∙⅛等于h值，但不必大于200 mτ∏e,

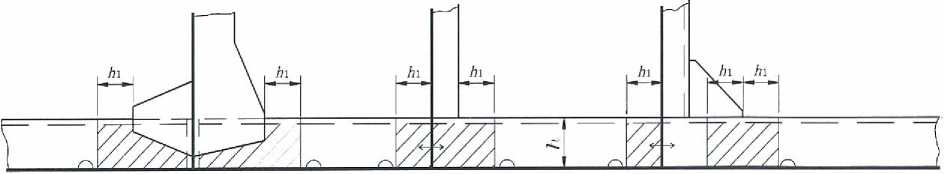

图1次要构件上开设流水孔的位置
3.2.3分段接缝附近的流水孔，应尽量开设在接缝处，且可兼作通焊孔，见图2。
,焊孔
3.2.4主要构7薄［板（或桁材圍.孔的位置见'停'
单位为毫米
>100
.要构件交叉处
靠近水密肋板、桁材噸流水母⅛⅛设在岫呼 舱底需敷设水泥或固定压編蜒内的构淋，流水
3. 2. 5
倾状态下的最低位置。
3. 2. 6 上。
飴底最低处，并考虑船在尾纵
设在最低处，且在水泥或固定压载面
3. 2. 7液舱吸口附近的流水孔总面积-般为吸管截面积的3倍〜5倍，其位置应开设在吸口周围的板 架上。
3. 2.8流水孔的位置一般应避开人孔和减轻孔的中心线位置。
4. 1透气孔的型式和尺寸
透气孔的型式和尺寸见表2。
表2透气孔的型式和尺寸
单位为亳米
序号
名称
代号
型式和尺寸
圖 形 透 气 孔
半 圆 形 透 气 孔
甲板或平台
|
______h |
_______0_______ |
|
h<120 |
25 且不大于h/4 |
|
120WhVI60 |
30________ |
|
160WhV250 |
40 |
|
hN250 |
50_______ |
|
______h |
______R |
|
h<120 |
25 且不大于h/4 |
|
120WhVI6。 |
30 |
|
160WhV250 |
_______40_______ |
|
hN250 |
50 |
腰 圆 形 透 气 孔
AY
甲板或平台
|
______h |
____dXl_____ |
|
h<120 |
25×50 且d不大于h/4 |
|
120WhVI60 |
30X60 |
|
160Wh<250 |
40X80 |
|
h>250 |
50X100 |
序号名称代号 型式和尺寸
椭 圆 形 透 气 孔
|
______h______ |
____dXl |
|
h<120 |
25X50 且b不大于h/4 |
|
120WhVl60 |
30X60 |
|
160WhV250 |
40X80 |
|
hN250 |
50X100 |
AE50X100或 E50X100
注：椭圆为标准椭圆
4.2透气孔的设计要求
4.2.1透气孔应开设在能使空气及时排出的地方__________ .
4.2.2次要构件上、分段接缝处和主要构件交叉处透气孔的位置，按照"2〜3. 2. 4的规定"
4.2.3靠近水密肋板或纵桁处的透气孔，应开设在船处于水平状态下的该液舱顶部，并考虑船在尾纵 倾状态下的液舱顶部位置（即在一段纵骨中应设于靠首端）=
4. 2.4开设在构件尖角。处的透气孔，应按表2序号2的型式选取，见图4。但开孔半径R尺寸应随 角度〃的变化而定，通常当30° < ^≤450时，R尺寸应是表2序号2中R的2倍；当^≤30o时，R 尺寸应是表2序号2中R的3倍。
图4构件尖角处的透气孑L
5通焊孔
5. 1通焊孔的型式和尺寸
通焊孔的型式和尺寸见表3。
表3通焊孔的型式和尺寸
单位为毫米
代号 型式和尺寸
A-A （価一种）
WR
WL
t<15
YI5
2
B型
W
。45'
15WtV25
AL λ1±
t≥25
注:焊缝通过后用
in?
密性半圆形对接焊缝通焊孔
密性半腰圆形对接焊缝通焊孔
密性角焊缝通焊孔
5.2通焊孔的设计要求
5.2.1分段接缝处的通焊孔，若其附近有流水孔或透气孔，则应将通焊孔与流水孔或透气孔合一，优 先以流水孔或透气孔兼作通焊孔。
5.2.2通焊孔应预先开设在与焊缝相交的构件上。
5. 2. 3与平面板列对接焊缝相交的构件上不必开设通焊孔。
5.2.4与T型材面板角焊缝相交的构件上，应开设密性角焊缝通焊孔(WC)；与T型材面板对接焊缝 相交的构件腹板上，应开设密性半圆形通焊孔(WR),见图5。
图5与T型材交接处的通焊孔
5. 2. 5角焊缝通焊孔与相邻对接焊缝通焊孔的间距1 一般不小于75 mm,见图6。当1小于75 nun时, 而两相邻通焊孔中心距L不大于150 IllnI时，可将两孔连成一孔，为开通型通焊孔，见图7。
图6相邻通焊孔间的角焊缝长度
图7 1小于75 mm时两相邻通焊孔间的角焊缝
5. 2. 6当分段接缝与板材距离L大于15Onm1,但不大于25Omm时，若选用开通型通焊孔，则应对通焊 孔进行加强，加强的型式可选用图8中a）、b）、C）任意一种。
6密性焊段孔
6. 1密性焊段孔的型式和尺寸
密性焊段孔的型式和尺寸见表4。

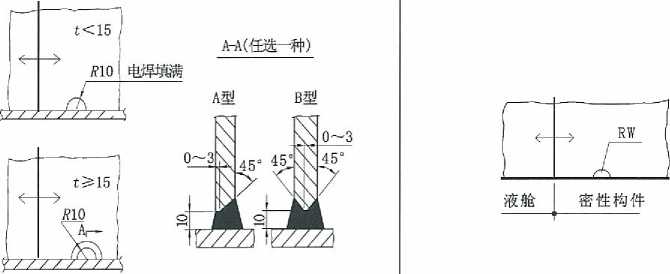

表4密性焊段孔的型式和尺寸 单位为毫米
序号 名称 代号 型式和尺寸 图 示
Rw
水密壁密性焊段孔
液脫
非密构件
非密壁密性焊段孔
6.2密性焊段孔的设计要求
6. 2.1不同场合密性焊段孔的要求如下：
a） 贯穿液舱与非液舱的分舱隔壁的连续舱壁，在其非液舱一侧开设非密壁密性焊段孔r35,见图 9a）；
b） 贯穿液舱与液舱的分舱隔壁的连续舱壁，在其两侧开设水密壁密性焊段孔RW,见图9b）；
C）贯穿液舱与非液舱的分舱隔壁的构件，在其非液舱一■侧开设非密壁密性焊段孔R35,如果构件为 组合型材，则在构件对接缝处开设水密壁密性焊段孔RW,见图9c）；
d） 贯穿液舱与液舱的分舱隔壁的构件，在其两侧开设非水密壁密性焊段孔R35,见图9d；
e） 污水井旁开设非密壁密性焊段孔r35,见图9e）。
单位为毫米
连续舱壁
5(ψ50∣
连续舱壁
C)
轧制型材
7?35
e）
图9密性焊段孔的开设
6. 2. 2当非密壁密性焊段孔R35开孔高度大于四分之一构件高度时，非密壁密性焊段孔R35应改为水 密壁密性焊段孔RWO
6.2.3设置在非液舱的非密壁密性焊段孔，一般可借用流水孔或透气孔。
6.2.4分段接缝附近的非密壁密性焊段孔屈5,可用分段接缝通焊孔代替。
800<N——寸∞eoJygO
