ICS 47. 020. 50

U 21

备案号：41703-2013

中华人民共和国船舶行业标准

CB/T3143—2013

代替 CB/T 3143—1999

插闩式弃锚器

DOg type CabIe CIenCh

2013-07 - 22 发布

2013-12-01 实施

輩鷲软P 中华人民共和国工业和信息化部发布

叩. ΓT∣

本标准按照GB/T 1. 1—2009给出的规则起草。

本标准代替CB/T 3143—1999《插闩弃锚器》，与CB/T 3143—1999相比主要技术变化如下:

——取消了原标准翼形夹扣式插闩式弃锚器的型式，改为螺栓式插闩式弃锚器的型式；

—一规定了本标准适用于三级锚链（见1, 1999版1）：

——修改了要求（见4, 1999版4）；

——增加了试验方法（见5）；

——修改了检验规则（见6, 1999版5）。

本标准由全国船舶熬装标准化技术委员会归口 o

本标准起草单位：大连船舶重工集团有限公司。

本标准主要起草人：孙晓晖、李捷、张丽、刘健、刘小朋、马玉龙

本标准代替标准的历次版本发布情况为：

——B* 3143—1983、CB/T 3143—1999。

插闩式弃锚器

1范围

本标准规定了插闩式弃锚器（以下简称弃锚器）的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于公称规格为50 Tnm〜120 mm的三级锚链用弃锚器的设计、制造和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 549—2008电焊锚链

GB/T 699—1999优质碳素结构钢

GB/T 700—2006碳素结构钢

GB 712—2000船体用结构钢

GB/T 1220—2007 不锈钢棒

GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差

GB/T 8923—1988涂装前钢材表面锈蚀等级及除锈等级

CB* 3273舰船门、窗、盖的密性试验

3分类和标记

3. 1

结构型式和基本尺寸

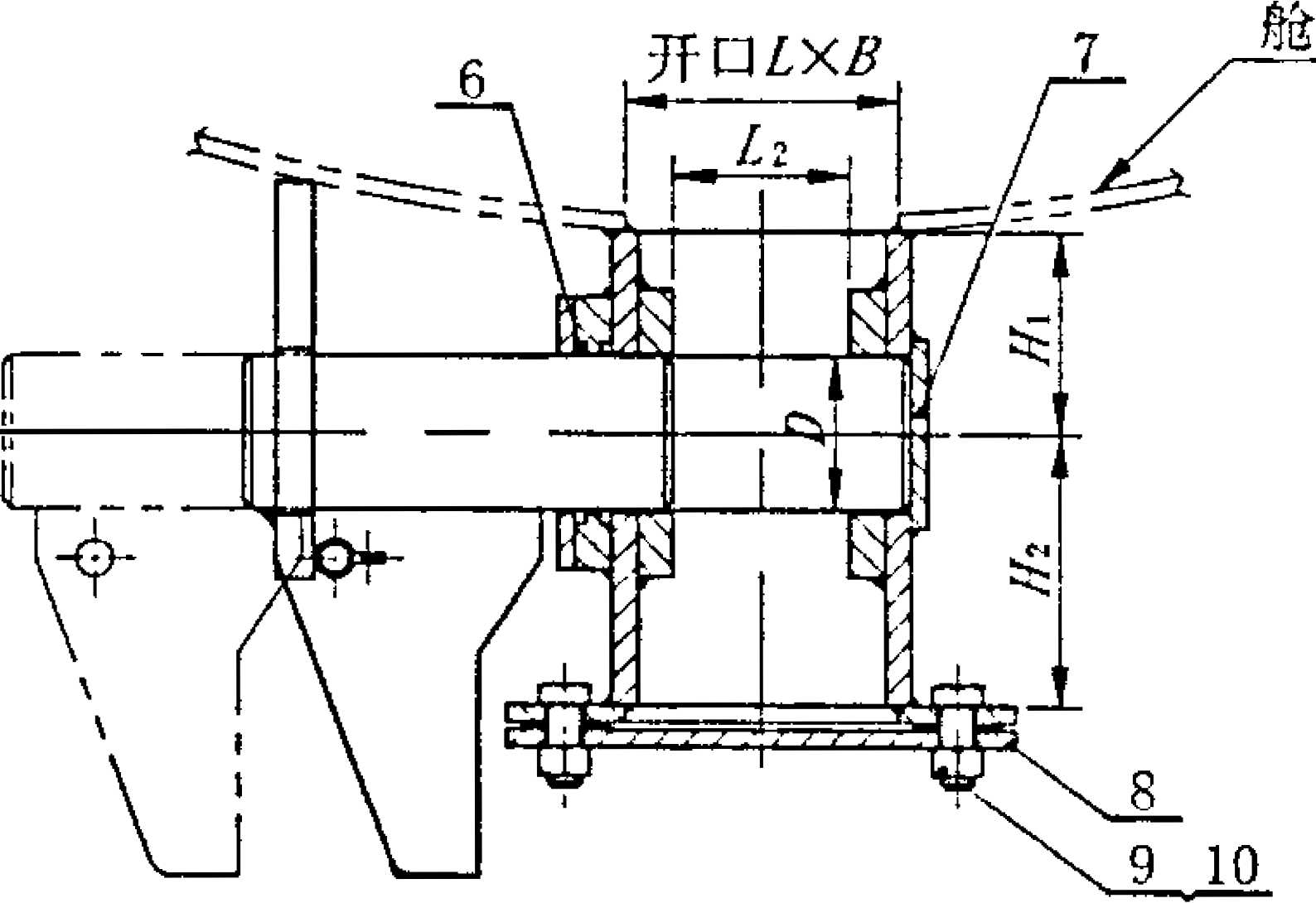

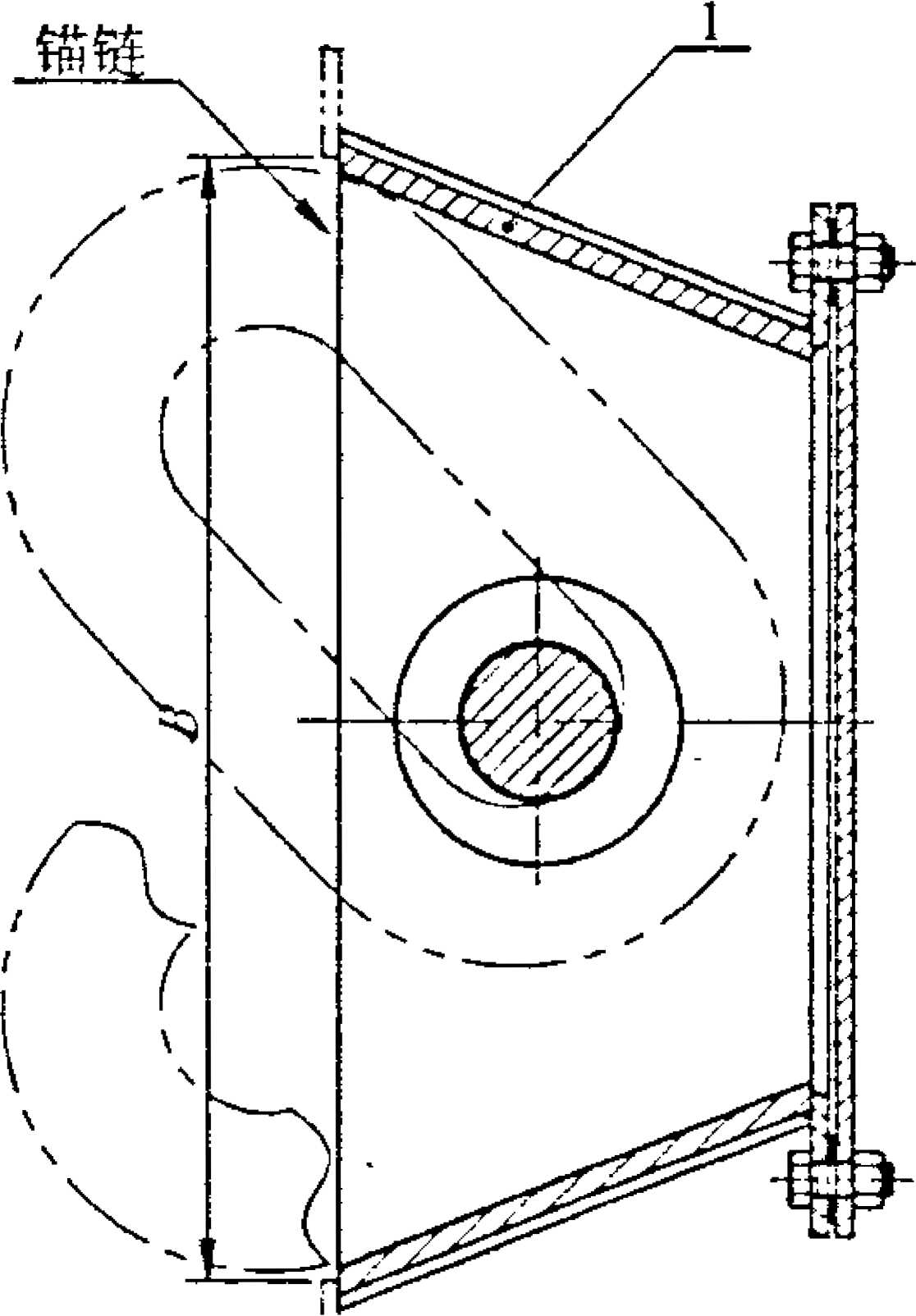

弃锚器的结构型式和基本尺寸见图1和表1。

CB/T 3143—2013

单位为毫米

A-A

■ 1 1 * U

B-B

1—	一木体；
2—	_¥ —fill；
3—	一销轴；
4—	一销柄；
b—	一限位板；
6—	—0形橡胶密封圈:
7—	—挡板；
8—	一垫料：
9——	一螺栓：
IO-	—螺母。

图1弃锚器的结构型式

表1弃锚器的基本尺寸

单位为亳米

~^- 规格	适用于锚链直径	L	B	U	&	L₂	D	Ik	Ik	n	理论重量 kg
50	50	104	400	244	460	70	60	100	115	10	64
52	52	106	400	246	460	72	62		115		69
54 丨 .	54	112	435	252	486	:74	64		120		72
56	56	116	435	256	486	"78	67	105	120		76
58	58	122	463	262	504	i 80	69	105	130	14	80
60	60	125	463	265	504	83	71	110 Jf	130		82
62	62	129	493	269	524	83	73		138		85
64	64	132	493	272	524	86	FT 一 /0		138		86
66	66	139 , .——..-	520 ■ ______ , _ ,	281	542	91	78		140		90
68	68	139 , .——..-	520 ■ ______ , _ ,	281	542	91	79		140		92
70	70	^^-l^^^^fc≡"≡≡∙≡^∙≡≡≡^^≡ 146	557	288	570	94	81	115	148		93
73	73	149	557	288	570	97	84	115	148		94
76	76	158	593	300	594	102	88	120	155		95
' 78	78	161	593	303	594	105	90	120	155		96
81	81	167	640	309	628	107	93	125	165		96
84	84	170	640	312	628	110	96		165		98
87	87	181	690	325	660	115	100		175		100
-90	90	183	690	327	660	-117	103		175		106
92	92	195 _{vwBBHBknlVVVaHBB}^_H^	727	339 , , , J	686	121	105	130	185		1134
95	95	198	727	342	686	124	108	130	185		119
97	97	205	785	353	724	127	110	- _βββfc-fc 135	192		121
100	100	208		356		130	113	140			150
102	102	210		358		132	115				186
105 L ■ ɪlɪ _—L . 一1_ ___I ⅛___L_L_^^m!	105	221	853	371	770	137	118			18	214
107	107	225		374		140	120				257
111	Ill	226		376		142	123	145			244
114	114	246	917	398	810 _	150	127		225		289 1
117	117	248		398		152	130				327
120	120	253		403		157	133	150			372

3.2标记示例

公称规格为81的插闩式弃锚器标记为: 弃锚器 CB/T 3143—2013 81

CB/T 3143—2013

4要求

4.1材料

4.1.1弃锚器主要零件的材料见表2。

表2弃锚器的主要零件材料

零件名称	材料！
零件名称	名称	牌号	标准号
本体	船体用结构钢	A	GB 712—2000
盖、销柄、限位板、挡板	碳素结构钢	Q235A	GB/T 700—2006
销轴	优质碳素结构钢	25	GB/T 699—1999
螺栓、螺母	不锈钢	06Crl9Nil0	GB/T 1220—2007

4.1.2 0形橡胶密封圈的材料为丁腊橡胶；垫料的材料为氯丁橡胶。两者的邵氏硬度均为35〜45,拉伸强度均不小于14 MPa_O

4.2外观

4. 2.1弃锚器面不应有毛刺、结疤、夹渣和裂纹等缺陷。

4.2.2销柄表面应涂红色油漆。

4. 3操作性能

制造后弃锚器的销轴插闩应灵活。

4.4防锈

弃锚器的除锈应不低于GB/T 8923—1988中规定的Sa2. 5级或St3级，并涂防锈底漆两度，轴表面应涂中性润滑脂。

4.5公差

4. 5. 1

尺寸公差

弃锚器未注的尺寸公差按GB/T 1804―2000的C级。

4. 5. 2重量偏差

弃锚器的重量偏差不超过理论重量的+4 %。

4.6强度

4. 6. 1弃锚器的销轴应在承受不大于15 %锚链破断负荷时不产生脱链，锚链破断负荷见GB/T 549 2008_o

4. 6. 2弃锚器的销轴应在承受15 %〜30 %锚链破断负荷时断裂，使锚链自动脱链。

4.7密封性

4. 7.1弃锚器装船前应按CB* 3273进行水压试验，试验压力0. 03MPa,试验时间5分钟,试验结果应无漏水现象。

4. 7.2弃锚器装船后应和锚链舱一起做水密试验，外表面应无渗漏水现象。

5试验方法 5.1材料

用检查牌号和质量保证书的方法检验弃锚器的材料，结果应符合4. 1的要求。

5.2外观

弃锚器的外观用目视和手摸方法检查，结果应符合4. 2的要求Q

5.3操作性能

弃锚器制造后，销轴连续开启不少于3次，结果应符合4. 3的要求。

5.4防锈

弃锚器的的除锈按GB/T 8923-1988规定的方法进行检查，结果应符合4.4的要求。

■

5.5公差

5,5.1 尺寸公差

用常规量具测量弃锚器的尺寸公差，结果应符合4. 5.1的要求。

5.5.2重量偏差

用称重的方法测量弃锚器的重量，结果应符合4. 5. 2的要求。

5.6强度

将弁锚器安装在拉力装置上，沿锚链受力方向缓慢施加载荷至15%的锚链破断负荷，结果应符合 4.6.1的要求。继续施加载荷至30%的锚链破断负荷，结果应符合4.6.2的要求。

5.7密封性

5. 7.1将弃锚器的本体加法兰板形成密封体，施加0. 03 MPa水压，持压5分钟，检杳弃锚器外表面。结果应符合4.7.1的要求。

5. 7. 2将锚链舱注满水，在检查其密性的同时检查弃锚器外表面是否渗水。结果应符合4. 7. 2的要求。

6检验 6.1检验分类

弃锚器的检验分型式检验和出厂检验。

6,2型式检验

CB/T 3143—2013

6. 2. 1检验时机

弃锚器制造有下列情况之一时，应进行型式检验:

a）首制产品；

b）结构、材料或工艺有较大变化；

C）长期停产后恢复生产；

d）出厂检验结果与上次型式检验有较大差异；

e）质量检验部门要求。

6. 2. 2检验项目和顺序

弃锚器的型式检验项目和出厂检验的项目和顺序见表3 _o

表3弃锚器型式检验和出厂检验项目

序号	检验项目	型式检验	出厂检验	要求的章、条号	检验方法的章、条弓
1	材料 ”	©	O	4. 1	5. 1
2	外观	0	C	4. 2	I 一 , ： . I . 5 5. 2
3	操作性能	O	©	4.3 :	5.3
4	防锈	O	O	4.4	5.4
5	公差		©	4.5	5. 5
6	强度	O		4.6	5.6
7	密封性	O		4. 7. 1	5. 7. 1
注：❹必检项目；一不检项目。

6. 2. 3检验样品数量

弃锚器的型式检验样品数量应选取3种规格，每种规格取1个。

6.2.4判定规则

所有样品的全部检验项目符合要求，则判弃锚器的型式检验合格。若材料不符合要求，则判弃错器的型式检验不合格。若有其他不符合要求的项目，允许加倍取样复验。若复验符合要求，仍判弃锚器型式检验合格；若复验仍有不符合要求的项目，则判弃锚器型式检验不合格。

6.3出厂检验

6.3.1检验项目

弃锚器的出厂检验项目和顺序见表3 _O

6.3.2检验数量

弃锚器的出厂检验应逐个产品进行。

6.3.3判定规则

弃锚器的全部检验项目符合要求，则判弃锚器的出厂检验合格。若材料检验不符合要求，则判该弃锚器出厂检验不合格。若有其他不符合要求的项目，允许返修后复验。若复验符合要求，仍判该弃锚器出厂检验合格；若复验仍有不符合要求的项目，则判该弃锚器出厂检验不合格。

行

7标志、包装、运输和贮存

7.1

标志

弃锚器表面应有下列产品标志:

制造厂名称或商标；

产品名称；

产品规格和标准号；

生产日期或批号；

产品质量合格印记。

a)
b) C)

7.2

包装

弃锚器应包装牢固，并有防潮措施。包装箱内应附有产品合格证书.

7.3

运输

弃锚器在运输过程中应防止碰撞和雨水浸入.

7.4

贮存

弃锚器放在通风干燥场所贮存。
