经变压器输岀电压
经接线柱转接输出电压AC220V
经变压器输出 功率IOoVA 经变压器输出 功率200VA
AC 24V 或
AC 36V
U 62
CB∕τ 3091 - 94
1 994-1 0-08 发布
1 995-08-01 实施
中国船舶工业总公司发布
中华人民共和国船购行业标准
船用电源插座箱
代書 CB,3091-80
本标准规定了船用电源插座箱（以下简称插座箱）的产品分类、技术要求、试验方法、检验规则等内 容。
本标准适用于插座额定电流不超过10A,额定电压不超过AC25OV,频率为50Hz或60HZ的插座 -箱。
2引用标准
GB 998低压电器基本试验方法
GB 2423. 6电工电子产昴基本环境试验规程 试验Eb：碰撞试验方法
GB 2423. 8电工电子产品基本环境试验规程 试验Ed：自由跌落试验方法
GB 4942. 2低压电器外壳防护等级
GB 9286色漆和清漆漆膜的划格试验
船舶设备环境试验方法 船舶设备环境试验方法
船舶设备环境试验方法 船舶设备环境试验方法
船舶设备环境试验方法 船舶设备环境试验方法 船用小型变压器
CB 1146. 2
试验A：低温
试验B：高温
试验Db：交变湿热
试验Fc：振动
试验J：长霉
试验Kb：交变盐雾
CB 1146. 3
CB 1146.5
CB 1146.9
CB 1146.11
CB 1146.13
CB/T 1167
CB 3412 IOA船用插头插座
JB 2289 HZ 910系列船用组合开关
3产品分类 3.1插座箱的基本参数按表1。
|
型 号 |
额定电压 V |
额定电流 A | |
|
输入 |
输出 | ||
|
CZX-22O/22O-24S1 CZX-220/220-24H1 |
220 |
220 |
10 |
|
24 |
4 | ||
|
CZX-220-24S1 CZX-220-24H1 |
220 |
24 |
4 |
|
CZX-220/220-36S1 CZX∙220∕220-36Hl |
220 |
220 |
IO |
|
36 |
3 | ||
|
CZX-220-36S1 CZX-220-36H1 |
220 |
36 |
3 |
|
CZX-220/220-24S2 CZX-220/220-24H2 |
220 |
220 |
10 |
|
24 |
8 | ||
|
CZX-220-24S2 CZX-220-24H2 |
220 |
24 |
8 |
|
CZX-220/220-36S2 CZX-220/220-36H2 |
220 |
220 |
10 |
|
36 |
5 | ||
|
CZX-220-36S2 CZX-220-36H2 |
220 |
36 |
5 |
频率
HZ
50/60
输出插座示意简图
重量
5. 8
12.5
经变压器输岀电压
经接线柱转接输出电压AC220V
经变压器输出 功率IOoVA 经变压器输出 功率200VA
AC 24V 或
AC 36V
插座外壳材料
输入电压AC220V

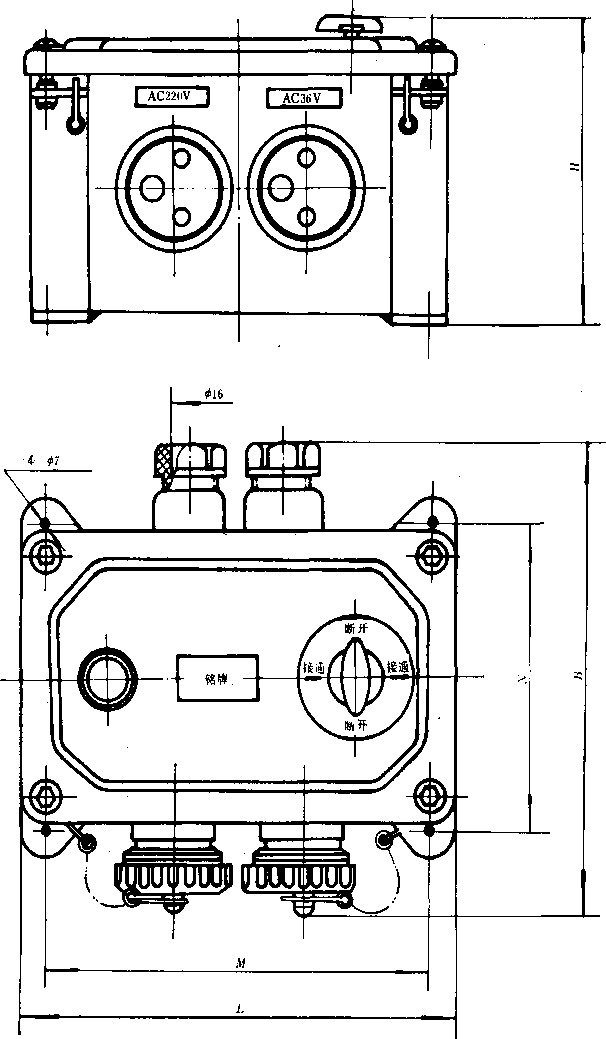

图1
|
表2 |
mɪn | ||||
|
基本规格代号 |
外形尺寸 |
安装尺寸 | |||
|
L |
B |
H |
M |
N | |
|
1 |
230 |
230 |
138 |
200+0.5 |
150÷0.5 |
|
2 |
308 |
280 |
168 |
278÷0. 5 |
204 ±0.5 |
4-1插座箱应在表3规定的环境条件下正常工作。
|
环 境 条 件 |
数 值 |
|
环境空气温度最高值 |
+45 5C |
|
环境空气温度最低值 |
— 25'C |
|
海上潮湿空气影响 凝 露 盐雾影响 油雾影响 9 菌 振 动 |
有 |
|
4.2插座箱的外表面油漆不应有漏涂、流挂、露底和皱皮。 4-3插座箱的外壳防护等级为IP56。 4.4所选用的变压器应符合CB/T 1167的规定。 4. 5所选用的插座部件应符合CB 3412的规定。 4. 6所选用的开关应符合JB 2289的规定。 | |
4- 7插座箱的外壳应有可靠的接地措施,接地处应有明显的接地标志。
4.8插座箱内带电的裸露金属零部件应安装牢固,接线端子应分布适当,其最小电气间隙和爬电距离 应不小于表4所规定的数值。
|
额定电压V |
带电部分之间 |
带电部分与金属外壳之间 | ||
|
电气间隙 |
爬电距离 |
电气间隙 |
爬电距离 | |
|
24,36 |
3 |
4 |
3 |
4 |
|
220 |
5 |
6 |
6 |
,6 |
4.9在正常大气条件下,插座箱的绝缘电阻应符合表5的规定。
表5
|
额定电压 V |
兆欧表电压等级 V |
绝缘电阻,Mfl | |
|
湿热试验前 |
湿热试验后 | ||
|
24,36 |
250 |
≥100 |
≥1 |
|
220 |
500 |
≥100 |
≥10 |
4∙ 10插座箱在正常大气条件下,应能承受表6所规定的试验电压,历时Imin而无击穿和闪络。
|
表6 |
V |
|
额 定 电 压 |
试 验 电 压 |
|
24,36 |
500 |
|
220 |
2 000 |
|
4.11插座箱内变压器的环境空气温度为50C时,其温升限值不应超过表7的规定。 | |
表7
|
测 量 部 位 |
温升限值，’C |
测 量 方 法 | ||
|
B级 |
F级 |
H级 | ||
|
线 圈 |
70 |
90 |
115 |
电阻法 |
|
铁芯及结构零件表面 |
最大不得超过它们所接触或靠近的绝缘材料 的允许温升 |
热电偶法或温度计法 | ||
5试验方法
5.1 —般检査
用目测法检査产品的外观、关键部件的选用、基本规格尺寸、标志等,应符合3. 3,4. 2,4. 4〜4. 8条 的要求。
5-2绝缘电阻测量
5.2.1测量绝缘电阻用的兆欧表,其电压等级按表5的规定。
5.2.2绝缘电阻的测量应在下列部位进行：
a. 变压器初级与次级之间；
b. 不同极性带电部分之间；
c. 带电部分与壳体之间。
5.3耐电压试验
按表6中规定的试验电压,电源容量不小于O. 5kVA,频率为25~100Hzo试验在5. 2. 2条规定的各 部位之间进行。试验时,电压应从小于1/2规定的试验电压开始,以约5s时间逐步升至规定值,保持 Imin,应无击穿或闪络现象。
5.4温升试验
在变压器初级侧施加额定电压,次级接额定负载,在稳定的热态下测量变压器各部分的温升,具体 方法按GB 998第5. 3条的规定。试验结果应符合表7的规定。
6
5∙ 5低温试验
试验按CB 1146. 2规定的方法进行,试验严酷程度i-25Γ,2h0试验过程中产品应能正常工作。
5.6高温试验
试验按CB 1146. 3规定的方法进行,试验严酷程度i+45∙C,2h0试验过程中产品应能正常工作。
5- 7湿热试验 ，
试验按CB 1146. 5规定的方法进行,经55C,二周期试验后,在正常大气条件下进行恢复,并在2h 内完成主要性能测试。试验结果应符合下列要求：
a. 可靠工作；
b. 绝缘电阻应符合4. 9条的要求；
c. 电镀件的镀层腐蚀面积不应超过25%,零部件主金属不应出现锈点；
d. 油漆件允许有轻微失光变色,少量针孔等缺陷,不允许出现直径大于Imm的气泡,漆膜附着 力应符合GB 9286规定的2级以上；
e∙绝缘材料和橡塑件不得有变形,发粘或开裂等缺陷。
5-8振动试验
将插座箱以与船上相同的安装状态牢固地固定在振动台上。试验方法按CB 1146. 9,试验参数按表 8的规定,在三个轴向（垂、横、纵）依次进行试验,将试品以1倍频程∕min进行扫描1〜3次,检査有无共 振,然后在最大共振点做2h的耐久振动试验,若无明显共振点,则在30HZ频率上作2h耐久振动试验。 试验中不应有放大率5倍以上的共振,试验后,试品应无机械损伤、紧固.零件松动等现象。
表8
|
场所 振动参数 |
一 般 |
在往复机上及舵机室内 | |||
|
频率,Hz |
2-13.2 |
13. 2〜80 |
2〜25 |
25〜IoO . | |
|
振幅 |
位移,mm |
±1 |
一 |
±1.6 |
— |
|
加速度,m々 |
— |
±7 |
— |
±40 | |
5.9外壳防护性能试验
按GB 4942. 2的有关规定进行,并应满足IP56的防护等级要求。
5.10盐雾试验
按CB 1146.13的有关规定,对整机进行28d试验。试验结果应无过分的腐曲、质变现象。
5-11长霉试验
按CB 1146.11表1规定的菌种,经28d长霉试验后,应不低于2级长霉要求。
5.12包装试验
a. 碰撞试验,按GB 2423. 6规定的方法进行。严酷等级：
峰值加速度为IOOm∕s2;
脉冲持续时间为16ms；
碰撞次数为1 OOo士 10次。
b. 跌落试验,按GB 2423. 8规定的方法进行。严酷等级：
跌落高度为50OmmI
跌落次数为2次。
试验后,开箱检査试品不应有影响使用的损伤。
6检验规则
6.1插座箱分出厂检验和型式检验。
6.2岀厂检验
出厂的产品应100%进行检验。检验项目为3.3,4. 2和4. 4-4.10条的要求。 注:绝缘电阻只考核湿热试验前的要求。
6-3型式检验
6.3.1在下列情况之一时应进行型式试验。
a. 新产品试制；
b. 产品结构、工艺或材料有重大改变；
c. 成批生产的产品每四年进行一次；
d∙国家质量监督机构提出要求；
e∙产品转厂生产。
6- 3-2型式检验的项目和顺序按表9的规定。
表9
|
序 号 |
检 査 项 目 |
技术要求 |
试验方法 |
|
1 |
一般检査 |
3.3,4.2, 4. 4~4. 8 |
5.1 |
|
2 |
绝缘电阻测量 |
4.9 |
5.2 |
|
3 |
.耐电压试验 . |
4.10 |
5.3 |
|
4 |
温升试验 |
4.11 |
5.4 |
|
5 |
低温试验 |
4.1 |
5.5 |
|
6 |
高温试验 |
4.1 |
5.6 |
|
7 |
湿热试验 |
4.1 |
5.7 |
|
8 |
振动试验 |
4.1 |
5.8 |
|
9 |
外壳防护性能试验 |
4.3 |
5.9 |
|
10 |
盐雾试验D |
4.1 |
5.10 |
|
11 |
长霉试验D |
4.1 |
5.11 |
|
12 |
包装试验 |
7.3 |
5.12 |
注：1）在试验报告有效期内可免做该项试验。
6.3.3试验样品与判定规则
试验样品不得少于3台,试验时若有一项不合格,则该样品为不合格品,应重新抽取加倍数量的样 品。重复该项及与该项有关的试验项目，若仍有一项不合格,则判产品为不合格品。
7.］铭牌
插座箱的铭牌上应有下列标志：
a∙产品名称及型号；
b.额定电压、额定电流；
C.产品编号、出厂日期；
d. 船检标记；
e. 制造厂名称。
a-检验合格的插座箱连同产品合格证封装在塑料袋内，出厂时再装入衬有防潮纸的箱内,捆扎牢 固。
b.包装箱上应有中文标明的产品名称、型号、生产厂名称和地址。
I- 3包装好的产品,在避免雨雪直接淋袭下,可用任何运输工具运输。
7.4插座箱应存放在干燥通风的仓库内。
7.5插座箱自岀厂之日起,在正常使用情况下,保证期为24个月。
本标准由中国船舶工业总公司603所提出。
本标准由南京航海仪器厂负责起草。
本标准主要起草人方树今、冯云、徐竞芳、马克明。
