中华人民共和国国家标准

GB 17565—2007

代替 GB 17565→998

防盗安全门通用技术条件

General SPeCifiCatiOn burgIary resistant Safety door

2007-09-15 发布                                      2008-04-01 实施

W中华人民共和国国家质量监督检验检疫总局卷布 ⅛:中国国家标准化管理委员会发布

'数码防伪

本标准的5. 3.5.4,2.5. 6. 1、5. 6. 2、5. 10. 1、5. 10. 2、5. 10. 3为强制性条款，其余为推荐性条款。

本标准是对GB 17565—1998«防盗安全门通用技术条件》的修订。与GB 17565—1998相比主要变 化如下：

——防盗安全级别由原来“C”、“B”、“A”3级,修订为“甲”、“乙”、“丙”、“丁”4级；

——防盗安全级别的划分中，增加了钢质防盗门体的板材厚度及允许偏差；

—规定了产品的永久固定标记；

——增加了主锁舌有效伸出长度的检测及门框与门扇间的锁闭点数；

-增加了“悬端吊重试验”、“撞击障碍物试验”两项关于饺链连接强度的检测项目；

——对抗冲击试验中的残余凹变形,根据板材材质及厚度做了更加具体的限定,并划入防盗安全级 别规定中；

——在防破坏性能试验中,对门扇防破坏性试验的“打开615 cm²开口”一项,仅对非钢质板材材质 做出了规定；

--对防破坏性能的试验时间，调整为30 min、15 min10 min、6 min,并对操作的总间歇时间及使 用计时器具和计时方法作了明确的规定；

——删除折叠门、栅栏门、定时锁、双向锁、专用锁、防撬锁、便携式电动的术语和定义；

——删除门饺链稳定性试验；

——删除机械防盗锁具的互开率试验；

——删除电子密码锁试验；

-一删除报警系统试验；

——删除欠压报警试验；

—删除电源适用范围试验；

——门钗链与门扇连接强度中悬端吊重试验和撞击障碍物试验替代原压力试验。

本标准的附录A为资料性附录。

本标准由中华人民共和国公安部提出。

本标准由全国安全防范报警系统标准化技术委员会归口。

本标准起草单位：盼盼安居股份有限公司、重庆美心•麦森门业有限公司、全国安全防范报警系统 技术委员会实体防护设备分技术委员会秘书处、国家安全防范报警系统产品质量监督检测中心（北京、 上海）、王力集团有限公司。

本标准主要起草人:韩召善、牟晓生、夏明宪、戴学峠、马铭宇、王斌坚、孙笑地。

本标准所代替标准的历次版本发布情况为：

---GB 17565—1998_o

GB 17565→998≪防盗安全门通用技术条件》已实施了 8年，指导了我国防盗安全门产品的生产、 提高了我国防盗安全门产品的质量。

为了适应产品的变化和市场的管理，进一步靠近或等同国际标准，促进贸易和交流，有必要对 GB 17565—1998《防盗安全门通用技术条件》进行修订。修订版增加了新的检验项目，删除不适用项目 及对应的名词和定义。

根据产品的实际变化情况,本着实事求是的原则，对部分技术参数做了修改和变动。从客观实际出 发重新划分了防盗安全级别。

为使检验的方法更科学、更合理，部分试验方法参考了 ISo 8275:1985 (E) ʌ CEN/TS 13126-8： 2004标准,并直接引用，替代了部分经验证不适应的检验项目。

防盗安全门通用技术条件

1范围

本标准规定了防盗安全门的通用技术要求、试验方法和检验规则，是设计、制造、检测、验收和认证 评价防盗安全门的技术依据。

本标准适用于民用及其他重要场所和部位使用的防盗安全门。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 708冷轧钢板和钢带的尺寸、外形、重量及允许偏差

GB/T 709热轧钢板和钢带的尺寸、外形、重量及允许偏差

GA/T 73机械防盗锁

GA 374 电子防盗锁

3术语和定义

GA/T 73、GA 374中确立的以及下列术语和定义适用于本标准。

• 3. 1

防盗安全门 burgIary resistant Safety door

配有防盗锁,在一定时间内可以抵抗一定条件下非正常开启，具有一定安全防护性能并符合相应防 盗安全级别的门。

3.2

防盗安全级别 burgIary Safety CIaSS

按产品的防破坏时间长短、板材厚度及其他指标对防盗安全门划分的防盗安全级别。

3.3

普通机械手工工具 common machine hand tools

普通机械手工工具包括各种式样的凿子、铿子、锲子、钳子、螺丝刀、扳手、钢锯、长度不大于 600 mm的大铁剪、L 2 kg的手锤、便携式手摇钻、长度不大于600 mm且直径不大于Φ50 mm的各种 撬棍和撬扒工具。

3.4

615 cm² 开口 615 Cm^Z OPening

最小边长尺寸为152 mm的矩形开口、或直径为281 mm的圆形开口、或斜边长为497 mm的等腰 直角三角形。

4分类、代号和标记

• 4. 1分类

防盗安全级别按表4进行分类,共分为4级,其中中文代号为“甲”、“乙”、“丙”、“丁”,拼音字母代号 分别为甲为最高级,依此递减。

4.2代号

防盗安全门的代号为FAM。

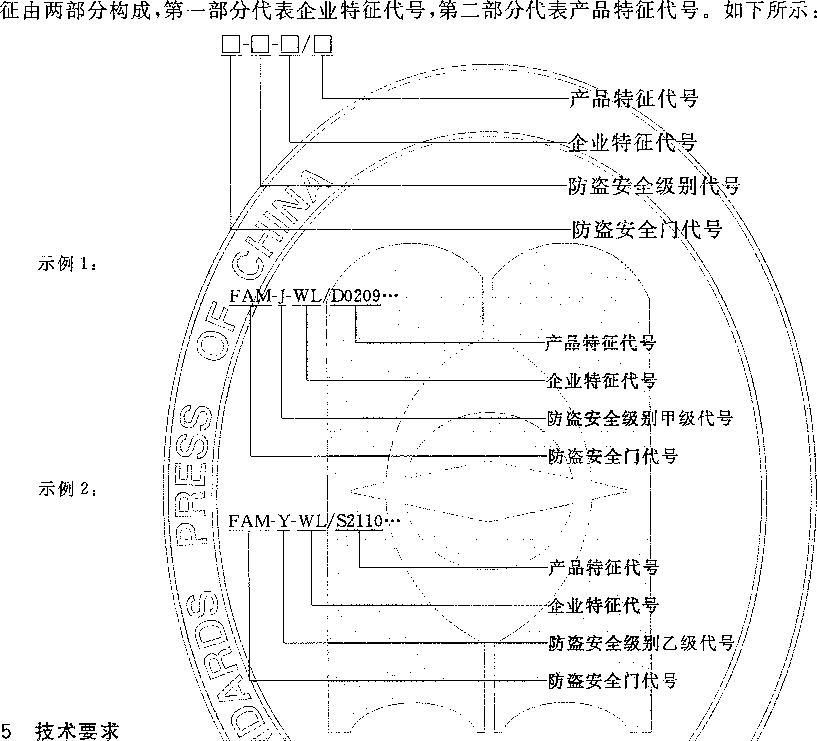

4.3标记

防盗安全门标记由防盗安全门代号、防盗安全级别、企业自定义特征3部分组成。标记符号为拼音 字母,从左到右第一部分防盗安全门代号,第二部分为防盗安全级别、企业自定义特征。企业自定义特

5 1 —锵要求

Jo ■         itiʌ _s⅛*≡ pF                             .

a） 防盗安全门所选丿IM勺板材材质应符合相关的国家标准或行业标准规定；

b） 主要构件及五金附件应、防盗安全门他川功能协诡i •致，石殁证明符合相关标准的规定。

注：附录A为相关国家标准或行业标肝的资料列&

• 5.2 外观

a） 门框、门扇构件表面应平整光洁,无明显凹痕和机械损伤；

b） 铭牌标志应端正、牢固、清晰。

5.3永久性标记

a） 防盗安全门应有永久性防盗安全级别标记；

b） 防盗安全级别标记由其中文代号和平面圆组成，中文代号应位于直径为妃5 mm的平面圆中;

C）以宋体凹印形式永久固定在内侧钗链边上角，距地面高度1 600 mm+100 mm的位置上。

• 5. 4板材及材质

• 5. 4. 1板材材质

可选用钢、不锈钢、钢/木、铜或其他复合材料。

5.4.2钢质板材厚度

a） 门框按防盗安全的乙、丙、丁级别分别应选用2.00 rnm 80 mm、L 50 mm_o

b） 门扇的外面板、内面板厚度用“外板/内板”形式表示,按防盗安全的乙、丙、丁级别分别应选用

1. 00 mm∕l. 00 rnmʌθ. 80 mrn∕0. 80 Inm、0. 80 mm∕0. 6 mm。

C）甲级防盗安全门的板材厚度在符合其防破坏性能的条件下,按产品设计选择厚度。若选择钢 质板材其厚度应不低于乙级防盗安全级别门框、门扇的厚度及允许偏差要求。

d）钢质板材厚度允许偏差应符合表1的规定。

5.4.3其他材质的板材厚度

当选用其他材质的板材时,其板材厚度及允许偏差应符合相关国家或行业标准规定（参照附录A）_O

表1钢制板材允许偏差             单位为毫米

5.5尺寸公差与配合间隙

5.5.1门框、门扇对角线尺寸、门框槽口、门扇外形尺寸公差应符合表2的规定。

表2尺寸公差                单位为毫米

5.5.2门框与门扇配合间隙（含组合门扇）应符合表3。

表3 间隙                  单位为毫米

5.5. 3门扇与门框搭接宽度不小于8 mm_o

5.5.4门扇平面度不应大于4. O mm∕m² _O

5.6防盗安全要求

5.6.1防盗安全级别

应符合表4的规定。

表4防盗安全级别

5.6.2防破坏性能

5.6.2. 1 门扇

选择非钢质板材的门扇，应能阻止在门扇上打开一个不小于615 cm²穿透门扇的开口，防破坏时间 应符合表4的相应规定。

• 5.6.2.2 锁具

锁具应在表4防盗安全级别规定的防破坏时间内，承受以下破坏试验，门扇不应被打开：

钻掉锁芯、撬断锁体连接件从而拆卸聳县丄、

通过上下间隙伸进撬扒工具,试图松开锁舌；

用套筒或类似扳动工具对门把手施动扭矩,试图震开、冲断锁傕内的锁定档块或伽钉。

饺链

破坏时,传给钗链的冲屯力和蠢扒力矩.应无断裂现象。饺链表面、转盘被锯掉'后不应将门扇打开。钗 链与门框、门扇釆用焊⅛⅛J⅛⅛不应高于钗链表面“

5.6.3防闯入性能I/

门框与门扇之筒畫其他部位允许安装防闻入装賞,装置本身及连接强度应'可承¥ 30 kg沙袋、3次 冲击试验。试验后；不'应产生断裂或脱落。

5. 6. 4软冲击性Il

门扇应能承⅛≡kg沙袋、9次冲击试验。试验后，残余凹变形

5. 0 mm；丙级：8. Orl⅛⅛; 丁级:10. 0 mm_o

Il H

5.7悬端吊重性髒外

门扇开启到⅛(⅛紧或45°士 5° ML通过门扇把手垂宜于地面的作

保持5 Inin_O试验后门施、门扇垂了［变形量应不大I' 2. C) ɪɪɪrɪɪ...

5.8撞击障碍物ⁱ⅛*{"

大于2. 0 mm,门扇撞苗面残余凹变形註不大T 5. G血办

5.9铉链转动性能¾<⅛χ

应转动灵活,在不犬⅛<⅛?N的拉力作用下，门体应灵活转动90。。//  /7

5.10锁具要求     V_X

• 5. 10. 1防盗安全门在锁具安長部位以'锁孔为中心，在半径不小于100； mm的范围内应有加强防护 钢板。

• 5. 10.2防盗安全门上的机械防盗锁应符合GA/T 73规定，并应提供有效合格证明，其防盗级别应符 合5. 6.1₀图纸上应标明选用的机械防盗锁的产品型号和制造厂名称。

• 5. 10. 3防盗安全门上的电子防盗锁其防盗性能应达到GA 374要求，并应提供有效合格证明，其防盗 级别应符合5. 6. I_o图纸上应标明选用的电子防盗锁的产品型号和制造厂名称。

• 5. 10.4防盗安全门宜采用三方位多锁舌锁具，门框与门扇间的锁闭点数，按防盗安全级别甲、乙、丙、 丁应分别不少于12个、10个、8个、6个。

• 5. 10.5主锁舌伸出有效长度应不小于16 mm,并应有锁舌止动装置。

• 5. 11电气安全要求

• a) 防盗安全门若使用交直流电源时，与门体的接触电压应低于36 V；

• b) 电源引入端子与外壳及金属门体之间的绝缘电阻在正常环境条件下不小于200 M∩_o

6试验方法

• 6. 1试验条件

a） 试验设备

釆用可将防盗安全门安装并固定住的一种试验设备,该设备在刚度和强度上应符合防盗安全 门破坏性试验和操作功能试验的要求。该设备应可安装多种尺寸规格的防盗安全门，悬摆横 梁应可上下、左右移动。

b） 试验人员

-一试验人员应有开启门锁、门体的专门技能。试验人员应研究安全门的技术图纸所用材 料特性,针对其薄弱环节确定试验先后顺序及试验具体部位。

——由两名试验人员组成破坏性试验小组。试验小组根据产品具体情况确定试验条件。进 行防盗安全门非正常开启试验时，两名试验人员轮流进行。其间歇时间总和不大于 0.2倍的净工作时间。

C）试验样品的安装

防盗安全门要按实际安装状态,安装在试验设备上或专用的试验固定支架上,然后进行功能检 查和其他试验。

d）试验计时

应釆用经计量校准的计时装置,并应由非操作人员的第三人计时。

• 6.2 一般要求检查

a） 根据防盗安全门的材质检查其有效合格证明应符合5.1 a）的要求；

b） 检查主要构件及五金附件应符合5. 1 b）的要求。

6.3外观检查

目视检查外观应符合5. 2的要求。

6.4永久性标记检查

釆用卷尺测量永久性标记的位置应符合5. 3的要求，字形和字样用标准钢印比对检查应完全 符合。

6.5板材及材质检查

• 6. 5. 1板材材质

检查选材材质的有效证明。

6.5.2钢质板材厚度

用精度0. 001 mm超声波测厚仪在距离边部不小于40 mm处测量。测量3个部位,对3次测量结 果取平均值应符合5∙4.2 a）、5.4.2 b）、5. 4. 2 c）、5.4.2 d）的要求。

6.5.3其他材质的板材厚度

应用精度0. 02 mm卡尺测量,结果应符合5.4.3的要求。

6.6尺寸公差与间隙

• 6. 6.1使用适宜量程的钢卷尺测量门框、门扇两对角线尺寸，门框、门扇高度尺寸按图1 A-A和B-B 位置测量,宽度尺寸按图1 C-C和I>D位置测量,应符合5. 5.1的要求。

单位为毫米

100                                          100

1——门扇厚度测量位置。

图1尺寸公差测量

• 6. 6.2用精度不低于0.01 mm厚薄规插进门扇与门框之间的间隙、门扇与门框贴合面的间隙，以最大 插进厚度作为间隙值,应符合5.5. 2的要求。

6.6.3用精度不低于0. 02 mm卡尺测量门框与门扇的四边搭接宽度，测量结果取最小值，应符合 5.5.3的规定。

• 6. 6. 4门扇平面度测量用精度为1. 0 mm、最大量程1 m的直尺和精度为0. 01 mm的塞尺测量，测量 结果应符合5. 5. 4的规定。

6.7防盗安全要求

• 6. 7. 1防盗安全级别

防盗安全门的各检测项目应同时满足相应防盗安全级别要求,按5. 6. 1规定确定防盗安全级别。

• 6. 7. 2 防破坏性能

• 6. 7.2. 1 门扇

对非钢材板材的门扇在规定时间内实施钻、切、锯、鑿、撬、扒、撕等方法,试图在门扇上打开一个不 小于615 cm²穿透开口，门扇应符合5.6.2. 1的要求。

• 6.7.2.2 锁具

在表4规定的时间内对锁具进行以下破坏试验：

a） 在距门锁锁定点150 mm的半圆内，试图打开一个38 mm²的开口，通过开口用手工或工具从 内部拨开锁具,应符合5. 6. 2.2 a）的要求；

b） 鑿掉门框锁定点处的金属，在锁定点的上、下间隙伸进撬扒工具，试图松开锁舌，应符合

5. 6. 2. 2 b）的要求；

C）用套筒或类似扳动工具对门把手施动扭矩,试图震开、冲断锁体内的锁定档块或钾钉,应符合

5. 6. 2. 2 C）的要求。

• 6.7.2.3 铉链

a） 用扁刃撬扒工具拆卸门饺链,从皎链边打开门；

b） 锁闭点应能抵御通过上下间隙伸进的撬扒工具,试图松开锁舌；

C）能抵御用套筒或类似扳动工具对门把手施动扭矩,试图震开、冲断锁体内的锁定档块或伽钉。

6.7.3防闯入性能试验

将被试件安装在试验设备上，吊架横梁连接1 500 mm长的绳索,绳索端连接30 kg的球形沙袋作 为悬摆,悬摆位置与落点的高度差值为800 mm,沙袋冲击点为被试件下H/2部位,见图2,连续冲击 3次,冲击间隔时间为30 s,试验结果应符合5. 6. 3的要求。

单位为毫米

• 1— —沙袋；

• 2— —试件。

图2防闯入试验

6.7.4软冲击性能试验报告

将被试件安装在试验设备上，吊架横梁连接1 500 mm长的绳索,30 kg球形沙袋作为悬摆,悬摆位 置与落点的高度差值为800 mm,沙袋冲击方向沿门扇开启方向，冲击点在试件下H/3部位,见图3,连 续冲击9次,每次冲击间隔时间不超过1 min_O试验后，测量冲击部位的最大残余凹变形，结果应符合 5. 6. 4的要求。

单位为毫米

1——沙袋；

2--试件。

6.8悬端吊重性能试验

门扇开启到90° + 5^o或45° ±5°状态下，见图4,记下百分表的读数缶，在门扇顶端距门扇边距 50 mm的位置,施加(100 + 0. 5)kg垂直载荷力保持5 min_O试验卸载5 min后，记下百分表的读数h₁, 计算门扇相对门框在垂直方向的残余变形量h₀-h₁ ,结果应符合5. 7的要求。

1——试验重物(IOo kg+O. 5 kg)；

2---百'分表。

图4悬端吊重试验

6.9撞击障碍物性能试验

在有平开限位器装置的状态下，障碍物固定安装在距钗链边底框200 mm处，见图5 a),将门扇开 启到距测试基准面(200 + 10)mm位置时，见图5 c),使10 kg自由落体的重物用非弹性绳子与门把手 位置处相连接,使门扇加速关闭，见图5 b)_o在重物距离测试基准面(20 + 2)mm时，门扇撞到障碍物， Iokg重物停止运动,见图5c)_o每次测试后待模拟门扇摆动停止后，再进行下一次试验。反复3次,试 验后其结果应符合5. 8的要求。

a)

5 I^r I

范围和厚頂

,结

.2、

出

应符合5. 10. 1的

.10. 3的要求。

框与门扇的结合点

b）正常生产时每两年检测一次；

C）产品停产一年以上再恢复生产时；

d） 发生重大质量事故时；

e） 出厂检验结果与上次型式检验有较大差异；

f） 国家质量监督机构或合同规定要求进行型式检验时。

7.2出厂检验

产品出厂时，企业规定对产品进行出厂检验。

7.3检验项目

型式检验、出厂检验项目见表5。

表5检验项目

7.4检验及判定规则

7.4. 1型式检验应从成品库的相同材质、相同防盗级别的产品中随机抽取2槿。

7.4.2按表5规定的检验项目进行合格与否的判定,有下列情况之一时,判定产品不合格:

a） 有一项A类不合格；

b） 有两项B类不合格；

C）有三项C类不合格；

d）有一项B类和两项C类不合格。

7.4.3出厂检验按企业规定,合格后方能出厂。

8标志

8. 1 标志

在产品明显部位或指定部位应标明下列标志：

/∕q

A. 1相关材质标准

碳素结构钢冷轧钢带

连续热镀锌钢板及钢带

冷轧电镀锡薄钢板

花纹钢板

不锈钢冷轧钢板

不锈钢热轧钢板

不锈钢和耐热钢冷轧钢带

不锈钢复合钢板和钢带

:彩色涂层钢板及钢带

:铜钢复合钢板

，连续电镀锌冷轧钢板及钢带

:不锈复合钢冷轧薄钢板和钢带

A.2相关形位公差及偏差标准

GB/T 1184形状和位置公差未注公差值

GB/T 1800.3极限与配合基础第3部分：标准公差和基本偏差数值表

GB/T 5824建筑门窗洞口尺寸系列

GB/T 5825建筑门窗扇开、关方向和开、关面的标志符号

A.3相关配件附件标准

GB 9305闭门器

GB 10408. 8振动入侵探测器

GB 12663防盗报警控制器通用技术条件

GB 15209磁开关入侵探测器

GA/T 269黑白可视对讲系统

JG/T 187建筑门窗用密封胶条

A.4相关方法标准

GB 10408.1入侵探测器 第1.部分：通用要求

GB 11336直线度误差检测

ISO 8275 ≡1985(E) DOOrSetS一VertiCal Ioad test

CEN/TS 13126-8: 2004 BUilding hardware₉ fittings for WindOWS and door height WindOWS Requirements and test methods—Part 8：Tilt & turn,Tilt-FirSt and TUrn-OnIy hardware

A. 5相关规定

GB/T 247钢板和钢带检验、包装、标志及质量证明书的一般规定

《产品标识标注规定》（中华人民共和国国家质量监督检验检疫总局） 注：以上所列标准不排除釆用其他材质、附件、配件、允差、规定的资料性相关标准。
