ICS OL 080. 01
A 26
GB 2893—2008
代替 GB 2893—2001
LM>
Safety COIOUrS
(ISO 3864-1:2002 9GraPhiCaI SymbOIS—Safety COIOUrS and Safety SignS—
Part 1: DeSign PriIICiPIeS for Safety SignS in WOrkPIaCeS and PUbIiC areas 9 MOD)
2008-12-11 发布
2009-10-01 实施
GB 2893—2008
本标准的全部技术内容为强制性。
本标准修改采用ISO 3864-1:2002«图形符号一一安全色和安全标志一一第1部分：工作场所和公 共区域中安全标志的设计原则》（英文版）。
本标准与ISO 3864-l≈2002相比，主要存在如下技术性差异:
补充了安全色和对比色色度性能和光度性能的测量方法;
补充了安全色的使用导则。
本标准代替GB 2893—2001《安全色》。
本标准与GB 2893—2001相比主要变化如下:
按照GB/T 1. 1《标准化工作导则
第1部分:标准的结构和编写规则》的要求重新起草了标准
文本;
参照ISO 3864-1：2002«图形符号——安全色和安全标志
第1部分：工作场所和公共区域
中安全标志的设计原则》,对安全色的颜色表征、技术要求进行了修订、补充;
根据我国相关标准,对部分术语和定义及附录进行了修订。
本标准的附录A为规范性附录。
本标准由国家安全生产监督管理总局提出
Ill
本标准由全国安全生产标准化技术委员会归口 O 本标准起草单位:北京市劳动保护科学研究所。
本标准主要起草人：汪彤、宋冰雪、谢昱姝、朱伟、代宝乾、王培怡、吕良海、白永强、陈晓玲、王山、 陈虹桥。
本标准1982年首次发布,2001年第一次修订。
1范围
GB 2893—2008
本标准规定了传递安全信息的颜色、安全色的测试方法和使用方法。
本标准适用于公共场所、生产经营单位和交通运输、建筑、仓储等行业以及消防等领域所使用的信
iɪrj
号和标志的表面色。
本标准不适用于灯光信号和航海、内河航运以及其他目的而使用的颜色。
*τJ
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 2894安全标志及其使用导则
GB/T 3978标准照明体和几何条件
GB/T 3979物体色的测量方法
GB 5768道路交通标志和标线
GB 13495 消防安全标志
3术语和定义
下列术语和定义适用于本标准。
3. 1
安全色 Safety COIOUr
传递安全信息含义的颜色,包括红、蓝、黄、绿四种颜色。
3.2
对比色 COntraSt COIOUr
使安全色更加醒目的反衬色,包括黑、白两种颜色。
3.3
安全标记 Safety marking
采用安全色和（或）对比色传递安全信息或者使某个对象或地点变得醒目的标记。
3.4
色域 COlOIIr gamut
能够满足一定条件的颜色集合在色品图或色空间内的范围。
3.5
亮度 IuIninanCe
在发光面、被照射面或光传播断面上的某点,从包括该点的微小面元在某方向微小立体面内的光通 量除以微小面元的正投影面积与该微小立体角乘积所得的商。
3.6
亮 度因数 IUmiIIaIICe factor
在规定的照明和观测条件下,非自发光体表面上某一点的给定方向的亮度LVS与同一条件下完全反 射或完全透射的漫射体的亮度LVn之比。亮度因数以&表示。
≡J
3.7
亮度对比度 IUIninaIICe COntraSt
aS]
对比色亮度LI与安全色亮度L的比值,其中D大于亮度对比度以^表示。
,LI
k = L； ...............
3.8
逆反射 retroreflection
反射光线从靠近入射光线的反方向返回的反射。当入射光线的方向在较大范围内变化时,仍能保 持这种性质。
3.9
光强度系数 CoeffiCielIt of luminous intensity
逆反射在观测方向的光强度I除以投向逆反射体且落在垂直于入射方向的平面的光照度E丄之商,
BP：
式中：
R——光强度系数,单位为坎德拉每勒克斯(Cd ∙ lx"1) I I——光强度,单位为坎德拉(cd)；
E丄——垂直方向照度，单位为勒克斯(IX)O
3.10
逆反射系数 COeffiCieIIt Of retroreflection
逆反射面的逆反射光强度系数R除以它的面积A之商，即:
Pz — JE- —___L___
A EJLXA I = Ed2
式中：
R'——逆反射系数,单位为坎德拉每勒克斯平方米(cd∙ lx^1 ∙ m~2);
R——光强度系数,单位为坎德拉每勒克斯(Cd ∙ lx~1);
A——试样被测面积,单位为平方米(∏? ) J
I——光强度,单位为坎德拉(Cd);
E丄——垂直方向照度,单位为勒克斯(Ix);
E—照度,单位为勒克斯(Ix);
d——照明光源至接受方向的距离,单位为米(m)°
4颜色表征
4.1安全色 4.1. 1红色
传递禁止、停止、危险或提示消防设备、设施的信息。
4丄2蓝色
传递必须遵守规定的指令性信息。
GB 2893—2008
4.1.3黄色
传递注意、警告的信息。
4.1.4绿色
传递安全的提示性信息。
4.2对比色
安全色与对比色同时使用时,应按表1规定搭配使用G
表1安全色的对比色
|
安全色 |
对比色 |
|
红色 |
白色 |
|
蓝色 |
白色 |
|
黄色 |
黑色 |
|
绿色 |
白色 |
4.2« 1黑色
黑色用于安全标志的文字、图形符号和警告标志的几何边框。
4.2.2白色
白色用于安全标志中红、蓝、绿的背景色,也可用于安全标志的文字和图形符号。
4.3安全色与对比色的相间条纹
相间条纹为等宽条纹,倾斜约45oo
4. 3. 1红色与白色相间条纹
表示禁止或提示消防设备、设施位置的安全标记。
4.3.2黄色与黑色相间条纹
表示危险位置的安全标记。
4.3.3蓝色与白色相间条纹
表示指令的安全标记,传递必须遵守规定的信息。
4. 3.4绿色与白色相间条纹
表示安全环境的安全标记。
5技术要求
安全色的色度范围应如图1和表2所示。
满足精确颜色要求的安全色色度范围应符合表3的要求。
磷光色的对比色和亮度因数应如图1和表4所示。
含有逆反射材料的最小逆反射系数如表5所示。
对于透照材料口和/坐标应在表2所给出的颜色范围内,亮度对比度应在表6所给出范围内。
满足以下条件,则认为安全色不符合要求：
a）使用中的逆反射材料（表5）：光度值降低到所要求最小值的50%以下，或者色度坐标落在表2
所给定范围的边界之外;
b）使用中的荧光材料:色度坐标落在表2所给定范围的边界之外。
图例:
y
520
530
54。
550
560
570
580
590
600
510
500
目
B
650
0*5
0.4
0.3
「490
690〜780
0>2
480
0. 1
450
380〜410
0.5
0.6
0.3
0.4
0*7
0.1
0 u 0
R红色
Y黄色
G绿色
B蓝色
Wh白色
Bk黑色
Ph浅黄的白色磷光
与表2一致的安全色范围
与表3—致的安全色范围，普通材料
与表3—致的安全色范围，逆反射材料类型1
与表3—致的安全色范围.逆反射材料类型2
■ Li

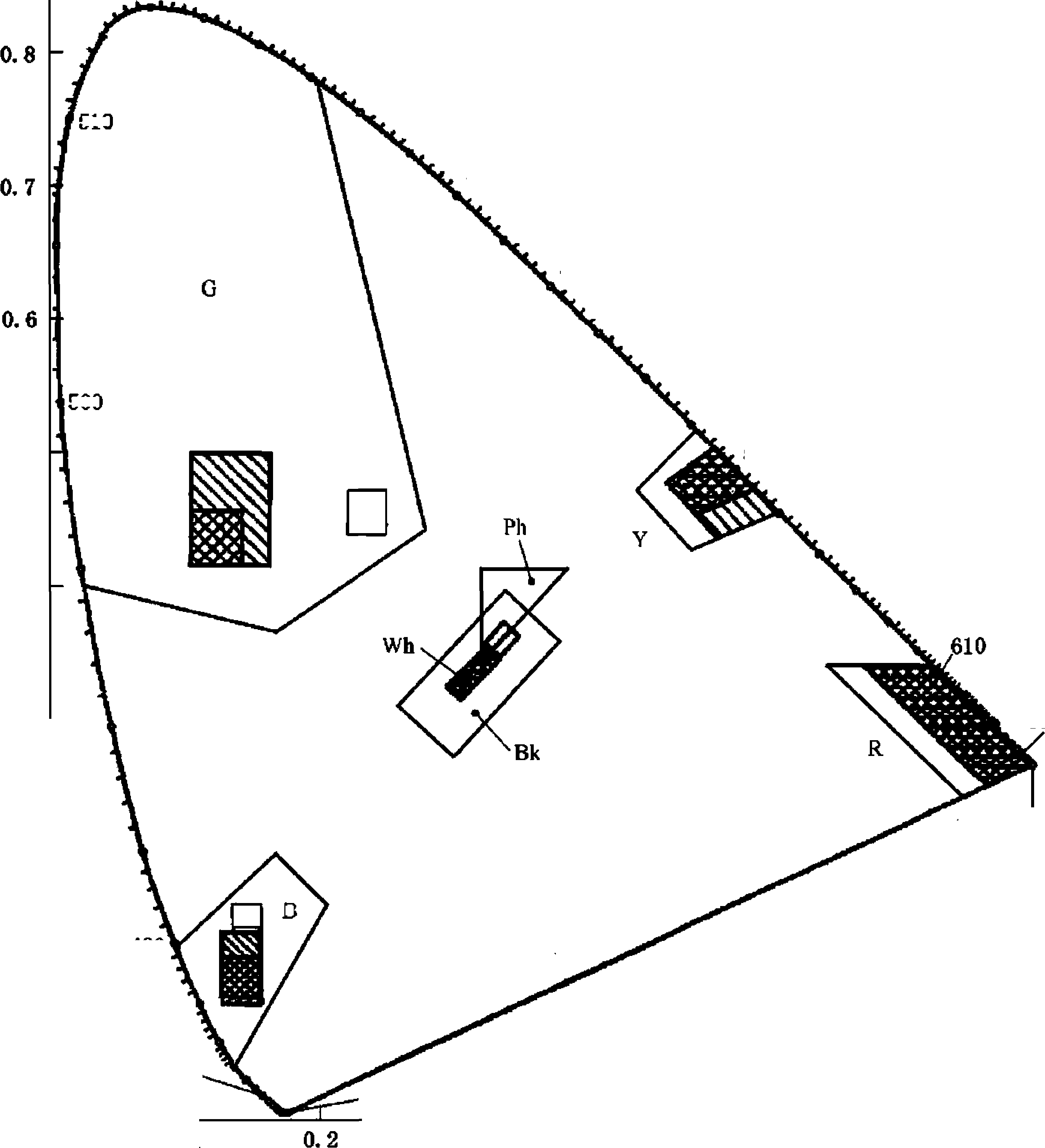

1安全色和对比色的色品区域
GB 2893—2008
« 2普通材料、发光材料、逆反射材料和组合材料的色度坐标和亮度因数
|
颜色 |
许用顔色范围的角点色度坐标 |
亮度因数夕 | |||||||||
|
（标准照明体Dg5,2°视场） |
普通材料 |
:发光材料 |
逆反射材料■ |
组合材料 | |||||||
|
1 |
2 |
3 |
4 |
类型1 |
类型2 | ||||||
|
红 |
X |
0.735 |
0.681 |
0.579 |
0. 655 |
≥0. 07 |
I 20.03 |
≥0. 05 |
≥0.03 |
≥0. 25 | |
|
y |
0.265 |
0.239 |
0. 341 |
0. 345 | |||||||
|
蓝 |
X |
0.049 |
0.172 |
0∙ 210 |
0.137 |
≥0. 05 |
I ≥0.05 |
≥0.01 |
≥0.01 |
≥0. 03 | |
|
y |
0.125 |
0.160 | |||||||||
|
0.198 |
0. 03 | ||||||||||
|
黄 |
JC |
0.545 |
0.494 |
0. 444 |
0. 48 |
1 |
≥0. 45 |
≥0.27 |
≥0. 16 |
河.70 | |
|
≥0. 80 | |||||||||||
|
y |
0.454 |
0.426 |
0. 476 | ||||||||
|
0.51 | |||||||||||
|
绿 |
X |
0.201 |
0.285 |
0. 170 |
0. 026 |
≥0. 12 |
≥0. 40 |
≥0. 04 |
≥0.03 |
≥0. 35 | |
|
y |
0.776 |
0.441 |
Ot 364 |
0. 399 | |||||||
|
白 |
0.350 |
0.305 |
0. 295 |
0. 340 |
≥0. 75 |
≥1.0 |
≥0. 35 |
≥0.27 | |||
|
y |
0.360 |
0.315 |
0. 325 |
0. 370 | |||||||
|
,__ |
0.385 |
0.300 |
0. 260 |
0. 345 |
≤0. 03 |
..... | |||||
|
黑 |
y |
0.355 |
0.270 |
0. 310 |
0. 395 | ||||||
a根据逆反射系数确定逆反射材料的类型。
表3普通材料和逆反射材料在色度图中更小范围的色度坐标
|
颜色 |
许用颜色范围的角点色度坐标（标准照明体！＞65,2。视场） | ||||||||||||
|
普通材料 |
逆反射材料- | ||||||||||||
|
类型1 |
类型2 | ||||||||||||
|
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 | ||
|
红 |
JC |
0.660 |
0.610 |
0. 700 |
0. 735 |
0.660 |
0.610 |
0.700 |
0.735 |
0. 660 |
0.610 |
0. 700 |
0. 735 |
|
y |
0.340 |
0.340 |
0. 250 |
0. 265 |
0. 340 |
0. 340 |
0.250 |
0.265 |
0. 340 |
0. 340 |
0. 250 |
0. 265 | |
|
蓝 |
0. 140 |
0. 160 |
0. 160 |
0. 140 |
0.130 |
0. 160 |
0.160 |
0. 130 |
0. 130 |
0. 160 |
0.160 |
0.130 | |
|
y |
0.140 |
0.140 |
0. 160 |
0. 160 |
0.086 |
0. 086 |
0. 120 |
0.120 |
0. 090 |
0. 090 |
0.140 |
0.140 | |
|
黄 |
X |
0.494 |
0.470 |
0. 493 |
0.522 |
0.494 |
0. 470 |
0.493 |
0.522 |
0. 494 |
0. 470 |
0.513 |
0. 545 |
|
y |
0.505 |
0. 457 |
0. 477 |
0. 505 |
0. 480 |
0.457 |
0.477 |
0.505 |
0. 437 |
0. 454 | |||
|
0.480 |
0. 480 | ||||||||||||
|
绿 |
X |
0.230 |
0.260 |
0. 260 |
0. 230 |
0.110 |
0.150 |
0.150 |
0.110 |
0. 110 |
0. 170 |
0.170 |
0.110 |
|
y |
0.440 |
0.440 |
0. 470 |
0. 470 |
0.415 |
0.415 |
0.455 |
0.455 |
0. 415 |
0. 415 |
0. 500 |
0. 500 | |
|
白 |
X |
0.305 |
0.335 |
0. 325 |
0. 295 |
0. 305 |
0.335 |
0.325 |
0.295 |
0. 305 |
0. 335 |
0. 325 |
0. 295 |
|
y |
0.315 |
0.345 |
0.355 |
0. 325 |
0.315 |
0・ 345 |
0.355 |
0.325 |
0. 315 |
0. 345 |
0. 355 |
0. 325 | |
a根据逆反射系数确定逆反射材料的类型.
表4昼光条件下磷光材料对比色的色度坐标
|
磷光材料的对比色 |
许用颜色范围的角点色度坐标［标准照明体几何条件45/0）,2°视场］ |
亮度因数夕 | ||||
|
浅黄的白 |
X |
0.390 |
0.320 |
0. 320 |
>0. 75 | |
|
y |
0.410 |
0.340 |
0. 410 | |||
|
白 |
X |
0.350 |
0.305 |
0. 295 |
0.340 |
>0.75 |
|
y |
0.360 |
0.315 |
0.325 |
0.370 | ||
表5最小逆反射系数R'
|
观测角 |
入射角 |
最小逆反射系数， （单位：cd・lx~1 ∙ m~2,光源：标准照明体A） | |||||||||
|
类型1 |
类型2 | ||||||||||
|
白 |
黄 |
红 |
绿 |
蓝 |
白 |
黄 |
红 |
绿 |
1∣⅜ JaIL | ||
|
12, |
5° |
70 |
50 |
14. 5 |
9 |
4 |
250 |
170 |
45 |
45 |
20 |
|
30° |
30 |
22 |
6 |
3.5 |
1. 7 |
150 |
100 |
25 |
25 |
11 | |
|
40' |
10 |
7 |
2 |
1.5 |
0. 5 |
110 |
70 |
16 |
16 |
8 | |
|
20' |
5° |
50 |
35 |
10 |
7 |
2 |
180 |
122 |
25 |
21 |
14 |
|
30° |
24 |
16 |
4 |
3 |
1 |
100 |
67 |
14 |
11 |
7 | |
|
40° |
9 |
6 |
1.8 |
1.2 |
0.4 |
95 |
64 |
13 |
11 |
7 | |
|
2。 |
5° |
5 |
3 |
0.8 |
0.6 |
0. 2 |
5 |
3 |
0.8 |
0.6 |
0. 2 |
|
30° |
2. 5 |
1.5 |
0.4 |
0.3 |
0. 1 |
2. 5 |
1.5 |
0.4 |
0.3 |
0. 1 | |
|
40。 |
1.5 |
1.0 |
0.3 |
0.2 |
0.06 |
1. 5 |
1.0 |
0.3 |
0.2 |
0.06 | |
a印刷在标志上的彩色部分，其逆反射系数不应小于表5中所给数值的80%。
表6透照材料的亮度对比度
|
安全色 |
红 |
一・■一 蓝 |
_____M_____ |
绿 |
|
对比色 |
白 |
白 |
白 | |
|
亮度对比度& |
5<⅛<15 |
5<⅛<15 |
a |
5<⅛<15 |
注：在安全色和对比色内部,亮度的均匀度是通过颜色内部最小亮度与最大亮度的比来衡量的,其比值应大于1 : 5。
a黑色作为对比色或符号色是不透明的。
6测量方法
安全色和对比色的色度性能测量方法见6.1,光度性能测量方法见6. 2o
6.1色度性能
安全色和对比色的色度性能按GB/T 3979中规定的方法测出试样的各角点色度坐标。
6.2光度性能
6.2. 1测量装置

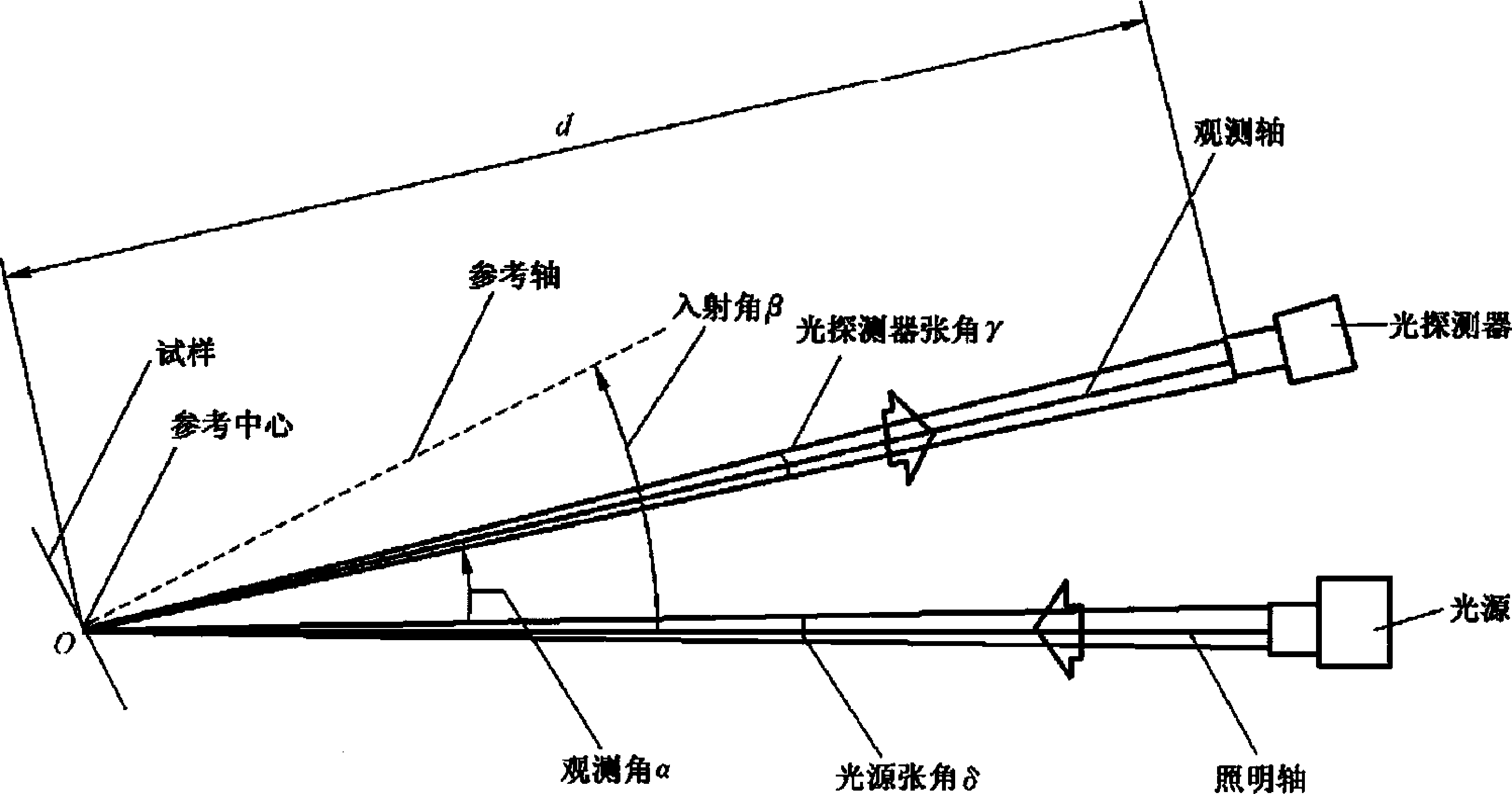

测量原理如图2所示。
采用GB/T 3978规定的标准A光源，光探测器应符合VGD的要求。光探测器安装在光源上方并 与光源处于同一平面内。
试样参考中心对光源孔径张角及对光探测器孔径张角应分别不大于12\试样整个受照区域内的 垂直照度不均匀性小于5%,试样参考轴相对于光源轴的入射角耶）应能在0o-40°范围内变化。观测轴 相对于照明轴之间的观测角J）应能在0.2°〜2°范围内改变。
6.2. 2
GB 2893—2008
逆反射系数的测量原理
测量过程
a)光探测器置于试样参考中心上正对着光源，测得试样面上的垂直照度E丄;
b)
再将上述光探测器置于图2的位置上，移动光探测器使其观测角为
。,转动试样使入射角等于
/?,测出α和B角上试样的照度E；
C)测得试样参考中心平面与光探测器孔径面间的距离d和被测试样的面积A；
d)最后将上述E丄、E、d和A分别代入式(4)和式(5)中，计算出不同观测角和入射角条件下的逆 反射系数Rt
附录A
（规范性附录）
安全色的使用导则
A. 1安全色
A. 1. 1红色
各种禁止标志（参照GB 2894）；交通禁令标志（参照GB 5768）；消防设备标志（参照GB 13495）；机
Γ∙l
械的停止按钮、刹车及停车装置的操纵手柄;机械设备转动部件的裸露部位;仪表刻度盘上极限位置的 刻度;各种危险信号旗等。
A. 1.2 黄色
各种警告标志（参照GB 2894）；道路交通标志和标线中警告标志（参照GB 5768）；警告信号旗等。
A. 1.3 蓝色
各种指令标志（参照GB 2894）；道路交通标志和标线中指示标志（参照GB 5768）等。
A. 1.4 绿色
各种提示标志（参照GB 2894）;机器启动按钮；安全信号旗;急救站、疏散通道、避险处、应急避难场 所等。
A. 2安全色与对比色相间条纹
A. 2.1红色与白色相间条纹
应用于交通运输等方面所使用的防护栏杆及隔离墩;液化石油气汽车槽车的条纹；固定禁止标志的 标志杆上的色带（如图A. 1）等。
A.2.2黄色与黑色相间条纹
应用于各种机械在工作或移动时容易碰撞的部位，如移动式起重机的外伸腿、起重臂端部、起重吊 钩和配重;剪板机的压紧装置；冲床的滑块等有暂时或永久性危险的场所或设备；固定警告标志的标志 杆上的色带（如图A.1）等。
设备所涂条纹的倾斜方向应以中心线为轴线对称,如图A. 2所示。两个相对运动（剪切或挤压）棱
边上条纹的倾斜方向应相反，如图A.3所示。
禁止通行
≡心坑洞
必须≡安会帽

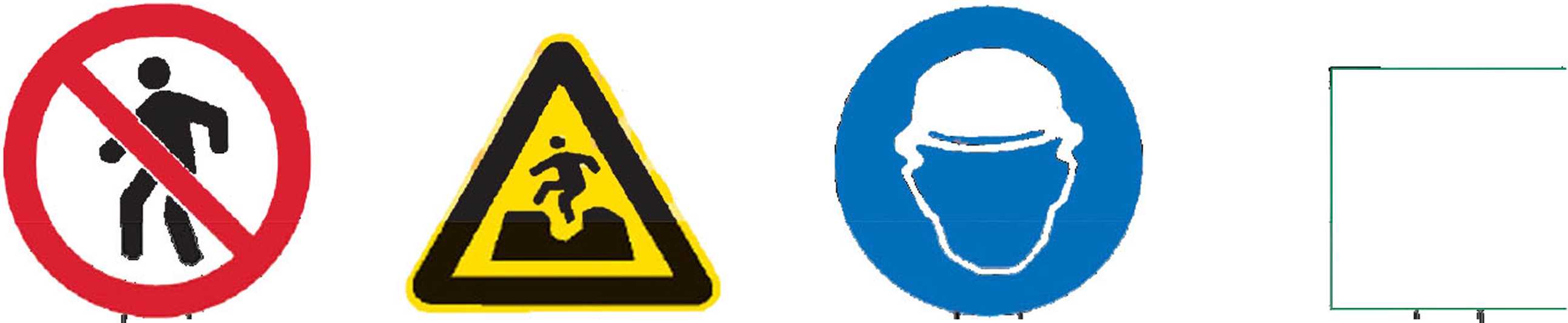

图A. 1安全标志杆上的色带
GB 2893—2008

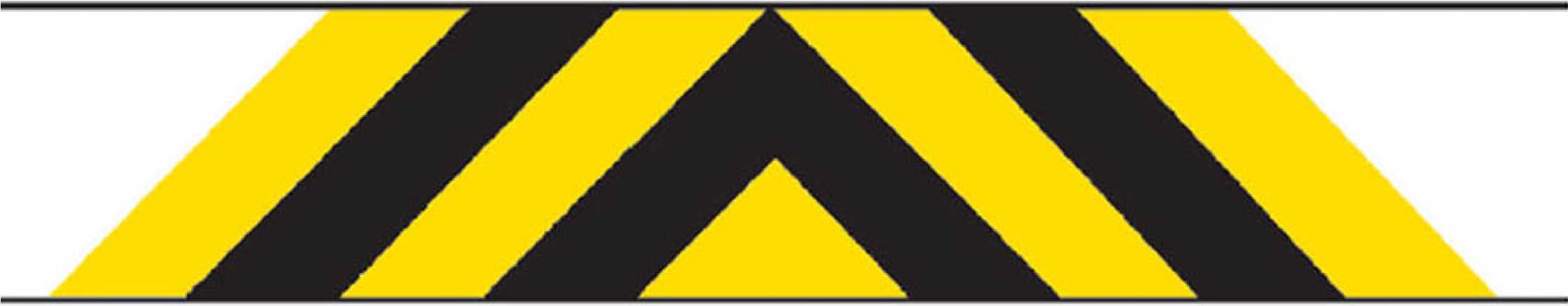

以设备中心为轴线对称的相间条纹示意图
A.2

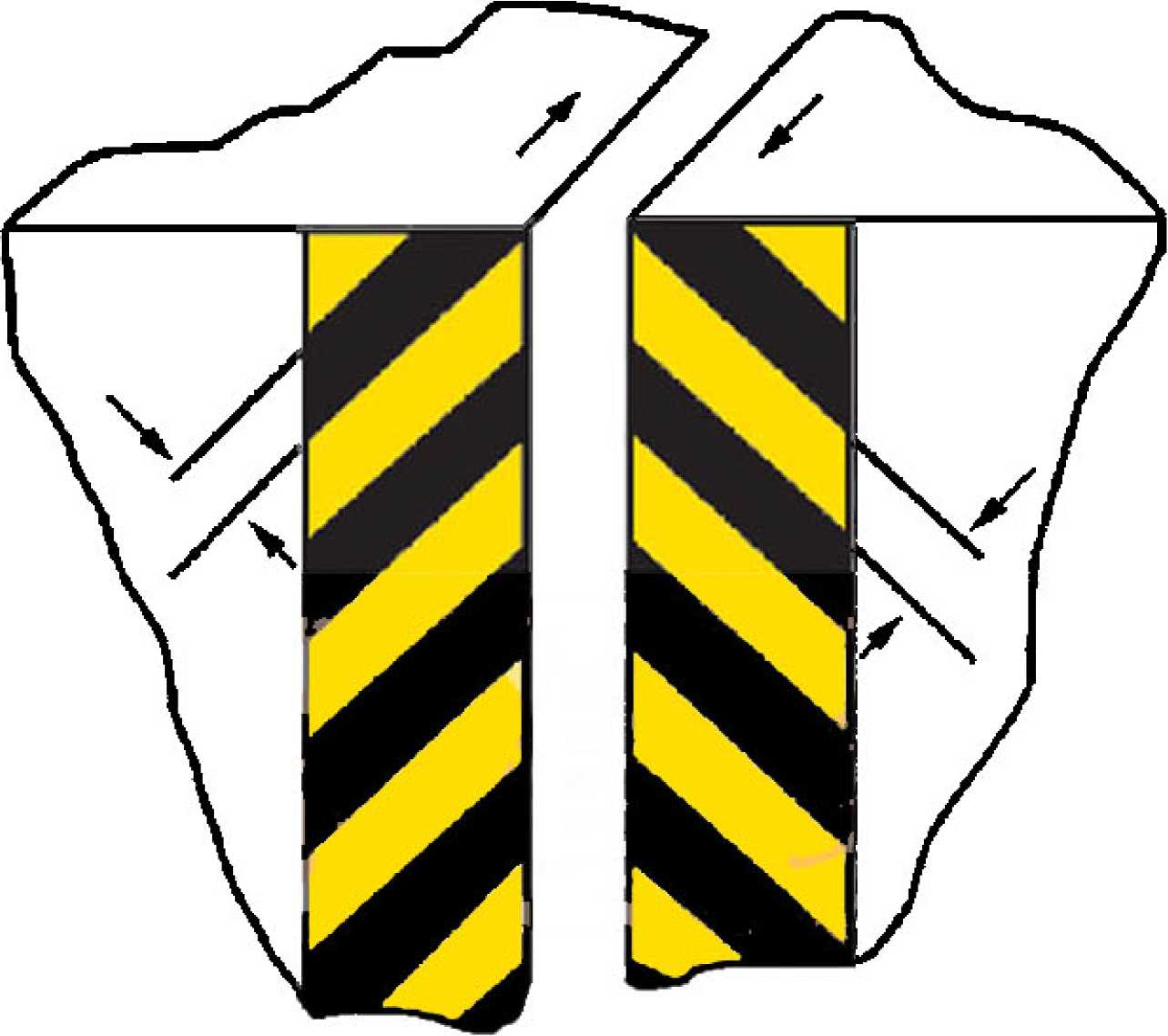

相对运动棱边上条纹的倾斜方向示意图
A. 3
A. 2.3蓝色与白色相间条纹

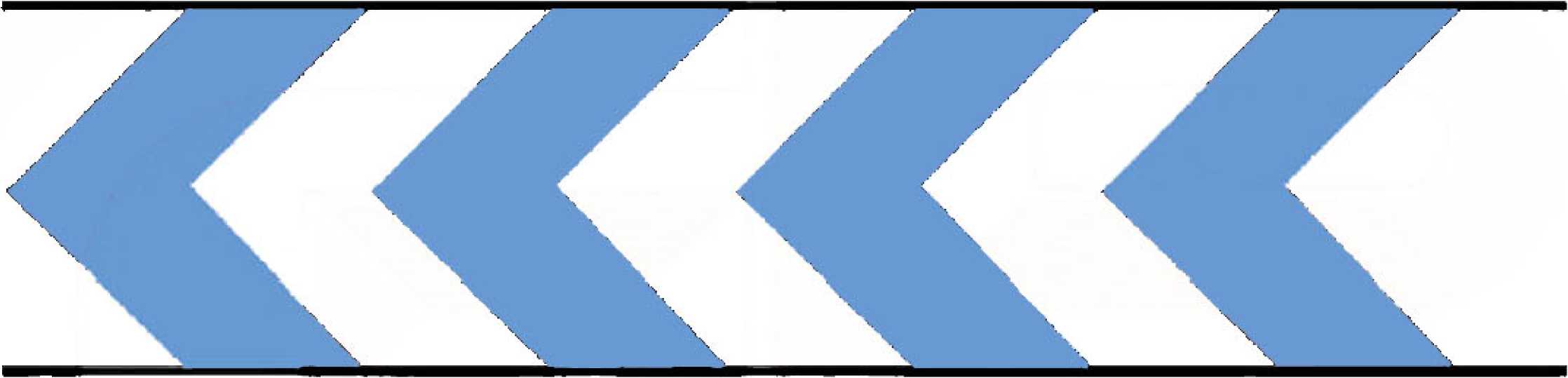

应用于道路交通的指示性导向标志（如图A.4）；固定指令标志的标志杆上的色带（如图A.1）等（J
≡ A.4指示性导向标志
0
A. 2.4绿色与白色相间条纹
应用于固定提示标志杆上的色带（如图A. 1）等。
A.2.5相间条纹宽度
安全色与对比色相间的条纹宽度应相等，即各占50%,斜度与基准面成45°。宽度一般为100 mm, 但可根据设备大小和安全标志位置的不同，釆用不同的宽度，在较小的面积上其宽度可适当的缩小，每 种颜色不能少于两条。
A.3使用要求
使用安全色时要考虑周围的亮度及同其他颜色的关系，要使安全色能正确辨认。在明亮的环境中, 照明光源应接近自然白昼光如玖5光源;在黑暗的环境中为避免眩光或干扰应减少亮度。
A.4检査与维修
凡涂有安全色的部位,每半年应检査一次,应保持整洁、明亮,如有变色、褪色等不符合安全色范围, 逆反射系数低于70%或安全色的使用环境改变时,应及时重涂或更换，以保证安全色正确、醒目，达到 安全警示的目的。
