UDC 629.12.011.8:669.14
GB 3889—83
ShiPSZ Steel non - OPening Side SCUttIeS
1 983 — 1 0 — 28 发布
1 984 -05 - (H 实施
国京棉准届批准
|
中华人民共和国国家标准 |
UDC 629.12 .011.8 ：669.14 |
|
船用钢质固定圆窗 ShiPSZ Steel non - OPening SIde SCUttleS |
GB 3889—83 |
本标准规定的船用钢质固定圆窗可安装于甲板室、轻型水密门和天窗ho 1类型
A型一一无护栅；
B型--带护栅。

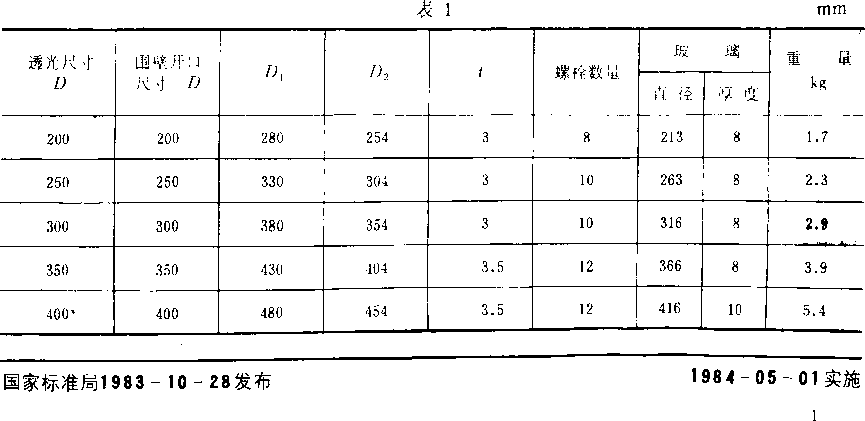

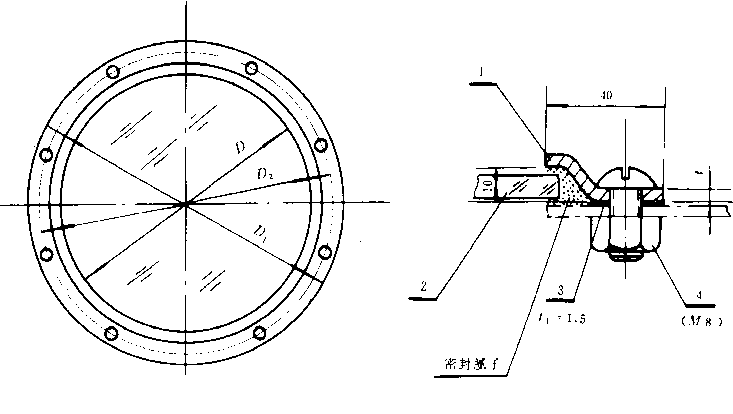

2 A型钢质固定圆窗的基本尺寸按图1及表1。
图1
1—窗框；2 —玻璃；3—垫片；4一螺栓
GB 3889—83

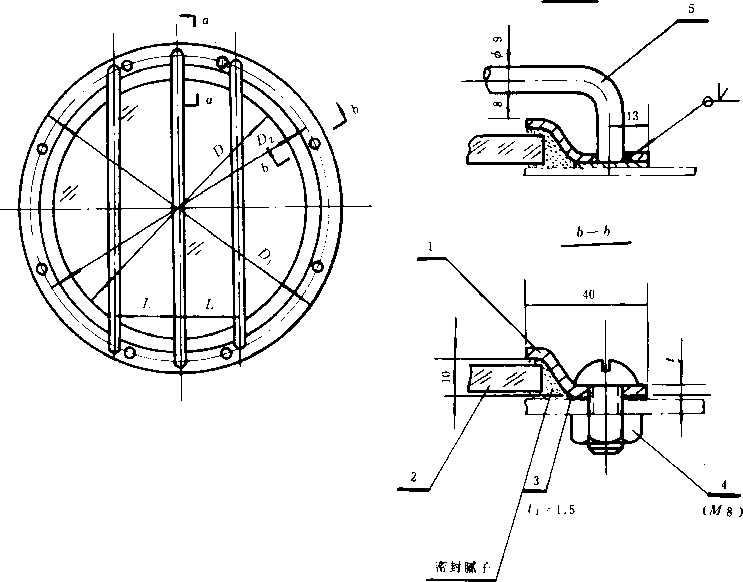

3 B型钢质带护栅固定圆窗的基本尺寸按图2及表2
图2
1—窗框, 2—玻璃；3—垫片；4—螺栓& 5一护栅
表2 mm
|
透光尺寸 D |
围壁开口 尺寸D |
护 |
栅 |
Di |
D2 |
t |
螺栓数量 |
玻 |
璃 |
重量 kg |
|
根数 |
L |
直径 |
厚度 | |||||||
|
200 |
200 |
2 |
75 |
280 |
254 |
3 |
8 |
213 |
8 |
1.9 |
|
250 |
250 |
3 |
65 |
330 |
304 |
3 |
10 |
263 |
8 |
2.7 |
|
300 |
300 |
3 |
75 |
380 |
354 |
3 |
10 |
316 |
8 |
3.5 |
|
350 |
350 |
4 |
70 |
430 |
404 |
3.5 |
12 |
366 |
8 |
4.7 |
|
400 |
400 |
6 |
65 |
480 |
454 |
3.5 |
12 |
416 |
10 |
6.7 |
4标记示例
公称直径刀=20Omnl的无护栅固定圆窗*
圆窗 A 200 GB 3889—83
公^^直径力=20Omnl的带护栅固定圆窗: 圆窗 B 200 GB 3889—83
GB 3889—83
5技术条件
5.1圆窗七要零件的材料应符合表3的规定。
表3
|
序号 |
宥件名称 |
材 料 | ||
|
名 称 |
牌 号 |
标准.号 | ||
|
1 |
窗 框 |
普•通碳素钢 |
A3 |
GB 700 — 79 |
|
2 |
玻 璃 |
钢化玻璃 |
CBM 2059—82 | |
|
3 |
垫 |
氯「橡胶 |
CB M 2060 — 82 | |
|
4 |
螺 栓 |
晋通碳素钢 |
Ierl8Ni9Ti 或 A3 |
GB 1220—75 GB 700—79 |
|
5 |
护 栅 |
普通碳素钢 |
A3 |
GB 700—79 |
5.2窗框要校正，表面应光洁，B型护栅与窗框的焊接，要求焊透后磨光。
5.3玻璃装镶材料应使用密封腻子1601 (HG 6-494-75)0
'5.4圆窗的钢质零件表面应按CB *744-78《电镀和化学覆盖层质量检验》、CB *745-78«电镀和 化学覆盖层选用原则》的规定镀锌。
5.5圆窗安装到船上后，应做冲水试验，喷嘴出口处水压2kgf∕cm2,试验最大距离1.5m,冲水口 径不小于16mm,冲水后检査窗的反面，应无水迹。
5.6每个圆窗应由制造厂检验部门验收，并出具合格证挡，合格证拔应写出下列内容：
a∙制造厂名称或代号；
b∙型号及标准号；
c. 生产年、月；
d. 检査合格印章。
附加说明：
本标准由中国船舶工业总公司提出，由舱面属具专业组归口。
本标准由沪东造船厂负责起草。
本标准主要起草人余钧初。
自本标准实施之日起，原部标准CB 270-64作废。
本标准参照JlS F 2404-75,其主要差别：
本标准尺寸系列为Φ 200 , © 250、Φ 300, Φ 350, φ 400;螺栓中心距边13mm,螺栓直径M 8。
JIS F 2404—75的尺寸系列为φ 150, φ 200, © 250、φ 300;螺栓中心距边15mm,螺栓直径为M10。
3
