中华人民共和国第六机械工业部 部指导性技术文件

C B / Z 139—74

代替

02


舰船馈电电缆代号编号方法

本标准规定的电缆代号编号方法适用于水面舰船固定敷设用电缆。

第一章电缆代号编写方法

1.电缆代号一般由下列五部分组成；

El IZI

I

——主干电缆标记

------'电缆顺序号

-----—分电箱出线序号

(D电潴一次网路顺序号一由总配电板或应急配电板充放电板等电能配电设备馈电至分电箱或直 接馈电至设备的电缆，其顺序以自然数按同类型分电箱或设备编制。

(2)电缆类别或组别一该电缆馈电圭要用途，按拼音字母用文字代号表示,见第二室：..

.(3)分电箱出线序号一以自然数按分电箱馈电路数顺序编制。

'(4)电缆顺序号一以自然数按电缆的顺序编制。■

(5 )干线电缆标记一仅对主干电缆表示之。

注：①由总配电板或应急配电板馈电至分配电話的电缆可仪由2|、［ɪ］及主干电缆标记Gia成；馈电至设备

,    「的电缆仅由 00B 及主干恵缆标记G组成。   '          ■

.②干线电缆含义一从总配电板或应急配电板成.界敷设的电缆；或在干线路线内這过的，穿过一个或一个

'以上水密隔壁(或甲板〉的电缆。'                         ..

.- •

.   第六机械工业部 发布                      1 9 7 4年10月1日 实施

` 提出、’                              .起草.

共 6 页 笫 2 页                C B / Z 1 3 9 ~~ 7 4                ________________

__――—  - ' ' ' ~

例1. 5L-G——由总配电板至5号电力分电爲的电缆，属干线电缆；

-2D-1G——由总配电板至2号电动机的第一号电缆，属干线电缆；

7M3-16—7号照明分电箱第3路16号电缆；

4L2—5G——4号电力分电箱第2路5号电缱属干线电缆。

^  2.用于操纵信号、助航、观通、武备等系统电缆，其电缆代号可仅由电缆组别与电缆顺序号二部

份组成。.

例∙2. G-21—一广播系统21号电缆；              „

LD-IOG——雷达系统10号电缆，属干线电缆。                      -

3.对于中小型船舶或敷设电缆较少的船舶，电缆代号可仅由电缆类别（或组别）及电缆顺序号组 成。

例3. L—30 电力系统30号电缆;.

H-2G——助航系统2号电缆，属干线电缆"

.4.应急配电板馈线除在电缆类别或组别前加“J"外,'其余按上述原助编制。

'.賀4. 3JM2-1——3号应急照明分电箱第2路1号电缆；

IJW-—由应急配电板至无线电设备的电缆。

第二章馈电电缆类别、组别代号

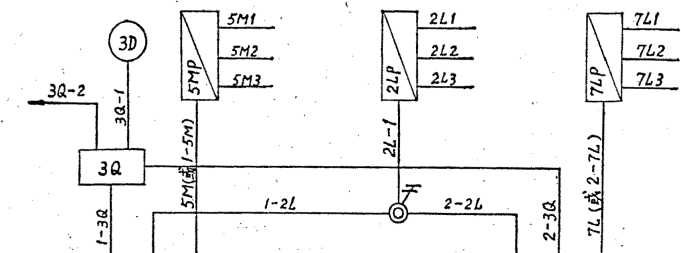

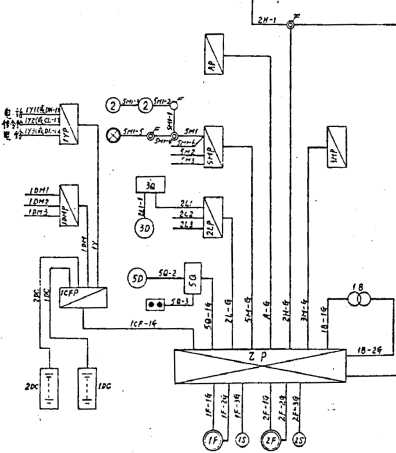

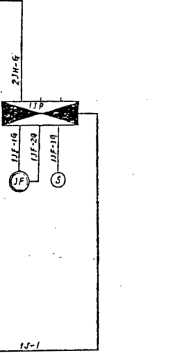

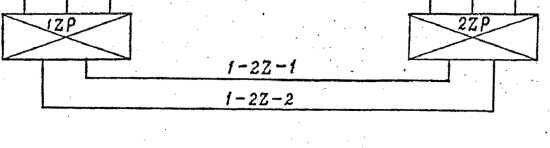

第三章举


龙了 R       史舞丝丄:H制义


加


侦IMa
