ICS 29.240.20

K 47

备案号：22299-2008


DL

中华人民共和

电力彳亍业标准

DL/T 1079 — 2007

输电线路张力架线用防扭钢丝绳

AiltitWiSting SteeI Wire ropes for Stringing COndUCtOrS With tension Of OVerheaCI transmission Iine

2007-12-03 发布                              2008-06-01 实施

中华人民共和国国家发展和改革委员会发布

目 次

前 B ,

1范围,

2规范性引用文件•

3术语和定义•                      …•

4分类.....      ……    …•

5尺寸和重量∙

6 技木要求”

7检查与试验方法•                                   •…

8检验规则,                                             •…

9包装、标志及质量证明书，          ••••                  .....

附录A （资料性附录） 防扭钢丝绳结构断面示意图∙

本标准是根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改 办工业[2007] 1415号）的安排制定的.

防扭钢丝绳又称编织防扭钢丝绳，也称无扭钢丝绳或不旋转钢丝绳。其制造是用一组左向捻和一组 右向捻的单股圆股钢丝绳呈有规律（交叉的螺旋轨迹）的编织而成，其中左向捻股和右向捻股数量相等、 对称编织。两组螺旋力矩因方向相反而平衡，使防扭钢丝绳具有不旋转特性。因此，防扭钢丝绳得到了 广泛的应用，如输电线路架线施工中张力放线用的导引绳、牵引绳等。

我国防扭钢丝绳目前没有统一的生产标准，各单位均按各自的企业标准制造，故规格型号繁多、公 称方径不统一，使用单位选择也比较困难。统一和规范防扭钢丝绳有关标准不仅对生产单位是非常必要 的，而且对使用单位也是迫切需要的。

本标准在制定过程中，收集了部分防扭钢丝绳生产企业的标准作为参考。本标准对防扭钢丝绳型号 规格、股径、方径、力学性能、试验、检验等进行了规范和统一，希望能对防扭钢丝绳的生产和使用起 到促进作用.

防扭钢丝绳的选用，主要考虑编织结构、外观形状、股绳数量、股绳直径及其结构、最小破断力等 方面的因素。最小破断力主要与钢丝绳的横截面积、钢丝绳公称抗拉强度、捻制工艺等因素有关，因此 本标准给出钢丝绳的横截面积，并以此计算出防扭钢丝绳的最小破断力。由于股绳生产厂的配丝直径不 尽相同，因此，实际的横截面积、参考重量和最小破断拉力与本标准会有小的差异。

本标准的附录A为资料性附录。

本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一 号，100761）。

本标准由中国电力企业联合会提出。

本标准由国网北京电力建设研究院归口并负责解释。

本标准起草单位：国网北京电力建设研究院、宁波东方电力机具制造公司、湖南大力电建器材制造 有限公司。

本标准起草人：刘新长、郭玉莹、缪谦、马有国、韩冬松、邓福生。

输电线路张力架线用防扭钢丝绳

1范围

本标准规定了防扭钢丝绳的分类、尺寸和重量、技术要求、检査与试验方法、检验规则、包装、标 志及质址证明书。

本标准适用于输电线路张力架线施工中梗用的导引绳、牵引绳以及其他使用场合中要求不旋转的编 织钢丝绳。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T2104  钢丝绳包装、标志及质量证明书的一般规定(neq!SO317⅛)

GB/T8358  钢丝绳破断拉伸试验方法(neqISO3K)8)

GByT 8706 钢丝绳 术语、标记和分类(idtISO 17893)

GB/T20118 J般用途钢丝绳(mo<HSOΛMS2408)

YB/T5343  制绳用钢丝

3术语和定义

下列术语和定义适用于本标准。

3.1

股径 Strand diameter

用以编织防扭钢丝绳的单股圆股钢丝绳的直径，单位为mme

3.2

公称方径 nominal (Iiameter (nominal SUbtenSe (IiStanCe)

防扭钢丝绳两对称平面间距离的名义尺寸，单位为mm。

3.3

实测方径 actual diameter (actual SUbtenSe distance)

按7.1规定的方法测出的防扭钢丝绳实际方径，单位为 皿。

34

实测长度 measured Iength

在无负荷状态下的防扭钢丝绳测量长度，单位为m°

3.5

百米重量 mass Per hundred meters

防扭钢丝绳在未涂油状态下每百米重量，单位为kg∕l(X)m°

36

节距 Iay PitCb

股绳围绕绳芯旋转一周(360° )相应两点间的距离，单位为mm。

3 7

横截面积 CroSS-SeCtiOiI

钢丝绳中钢丝公称横截面积总和，包括填充钢丝，单位为mm2O

3.8

最小破断拉力 minimum breaking force

防扭钢丝绳破断拉力最小值，单位为kN。

3.9

钢丝计算破断拉力总和nominal aggregate breaking force

钢丝绳中钢丝总横截面积与钢丝公称抗拉强度的乘积，单位为kN。

4分类

4.1标记代号

1 2 3 4    5    6

4.1.2代号含义

第1位：Y-编织防扭钢丝绳（见GB/T 8706）o

第2位：外观形状；四方形用S表示；六方形用L表示。

第3位：公称方径：相对边距离，如11、13、18、30mm等。

第4位：股数：8、12、16、18股等。

第5位：股内钢丝数及股内结构型式，如19W、25Fi、31SW等（参见附录A）。

第6位：钢丝绳最小破断力（取整数），kNo

标记举例1： YS13-8X19W 98。为：编织防扭钢丝绳，四方，公称方径13, 8股，股内19丝、结 构瓦林吞式，钢丝绳最小破断力98kNe

标记举例2； YL30-12×25Fi512β为：编织防扭钢丝绳，六方，公称方径30, 12股，25丝、结构

填充式，钢丝绳最小破断力512kNβ

4.2防扭钢丝绳分类

4.2.1防扭钢丝绳按结构型式分类

按外观形状可分为正四方形、正六方形：按股数可分为8股、12股、16股、18股等，分类见表1,

方径与股径对照见表2。

4.2.2防扭钢丝绳按同编股数分类

按股绳（子绳）同编数目分为单股编织、双股同编（每组两股并排）、三股同编（每组三股并排） 等，见图1〜图4。

图1四方单股编织

图2六方单股编织

图3四方 双股同编（8X2系列）

图4六方 三股同编（6X3系列） 表1防扭钢丝绳分类

外观形状

股数

结构型式

股径

股绳结构（从中心向外）

公称方径I

四方

8股

8X7

1.5—1.8

________(1+6)

6〜7

8×19

1.5 ~5.0

(1+6+12)

6〜19

8 X19W

1.5~4.0

(1+6+6/6)

6〜15

8×19S

______(1+9+9)_______

8×25Fi

4.0 〜7.5

C1+6+6F+12)

15-29

8×29Fi

(1+7+7F+14)   .

8X3】SW

C1+6+6/6+12)

8X37

5.6~7.0

(1+6+12+18)

21 〜27

12股

12×7

1.5

________(1+6)_________

7

12X19

1.8~4.0

一    (1+6+12)—

8~18

12×19W

C1+6+6/6)

12×19S

______(1+9+9)_______

12 X 25Fi

4.0〜6.5

(1+6+6F+12)

18〜30

12X29Fi

(1+7+7F+14)

12×31SW

(1 十 6+6/6+12)

16股

16×!9W

2.0~4.0

(1+6+6/6)_______

13-24

16X25Fi

4.5—53

(1+6+6F+12)

27-31

六方

12股

12X7

1.5

一      (1+6)

7

12X19

1.8-4.0

(1+6+12)______

8~18

12X19W

(1+6+6/6)

12X19S

(1+9+9)_______

12 X 25Fi

4.0〜6.5

(1+6+6F+12)

18 〜30

12X29Fi

(1+7+7F+14)

12×31SW

(1+6+6/6+12)

18股

18×19W

2.0 〜4.0

(1+6+6/6)_______

15 〜27

18×25Fi

4.0 〜6.5

(1+6+6F 十 12)

27 〜43

18×29H

C1+7+7F+14)

18×31SW

(1+6+6/6+12)

注1： 16股中含有8X2系列的双股同编钢丝绳。

注2： 18股中含有6X3系列的三股同编钢丝绳.

注3：股径中有非标准系列。______________________________________________

表2方径与股径对照表

股径 （标准系列）

___________四 方______

-  六 3~

'8股

12股

16股

12股

18股

1.5

6

7

—

7

/

__________ZO_________

7

9  —

13

9

15

2.5     ~

9  「

16 ~~

-

18

_______________3,0

13

18

13

21

__________15__________

13

15

21

15

24

______________410______________

15

18

24

18

27

_______________415_______________

一17

20

27

20

30

__________SO__________

19

23

30

23 一

33

__________55__________

21 一

25 一

32

25 —

36

6.0

23

27

—

27

39

6.5

25

30

—

30

43

7.0

27

—

—

—

—

7.5

29

—

—

—

—

注：SE标准股径见表3〜表15。___________________________________________________

5尺寸和重量

5.1防扭钢丝绳方径

5.1.1公称方径

防扭钢丝绳的公称方径应符合表2及表3〜表15的规定。

表中未列出的公称方径由供需双方协商，在订货合同中注明。

5.1.2允许偏差

按7.1规定的方法，实测的防扭钢丝绳方径允许偏差不应超过其公称方径的土 10%。

5.2长度及其允许偏差

长度小于或等于400m： 0〜+5%：

长度大于40Om并小于或等于IoOOm： 0〜+20m：

长度大于Iooom: 0— 2%O

经供需双方协议，也可提供长度偏差较小的钢丝绳。

5.3重量

理论重量=（钢丝绳中钢丝横截面积X0.785） X100,为Ioom重量。

参考重量=理论重量×1.06e

防扭钢丝绳的出厂重量（不包括涂油重量）不应超过其参考重量的±5%。

5.4股径

股径标准系列级差0.5mm,如：1.5, 2.0, 2.5,…，g.0mm等，其余为3%准系列，应优先选用标准系列 股径。股径偏差：3.0mm及以下为O〜~ 8%； 3∙5mm~5.0mm为O〜■7%； 5.5mm及以上为O—6%O

6技术要求

6.1材料

6.1.1制绳用钢丝

6.1.1.1股绳用钢丝应符合YB/T5343要求，钢丝的公称抗拉强度为1570、1670、1770、1870、I960,

2060MPaO

6.1.1.2镀锌钢丝绳中所有钢丝均应镀锌，镀锌质量应符合GB/T20118规定。

股绳（子绳）由专业钢丝绳生产厂供应，应符合YBfr 5343及GBZT 20118标准，根据钢丝绳用途 选用一般用途或重要用途钢丝。

一般应采用天然纤维。

6 1.4防扭钢丝绳涂油

防扭钢丝绳用油脂应符合有关标准的规定，涂油应釆用热浸，用户要求不涂油时应注明。

6.2防扭钢丝绳编织方法

防扭钢丝绳的股为左向捻或右向捻，编织方法为左向捻股、右向捻股各占一半，成有规律的螺旋线 交叉编织。

6.3编织质量

6.3.1防扭钢丝绳中钢丝的接头应尽量减少，直径大于0.6mm的钢丝应用対焊连接，直径小于和等于

0.6mm的钢丝可用对焊或插接连接。成品绳Iom范围之内只允许有一个接头。

6.3.2防扭钢丝绳根据用户要求可以加绳芯或不加绳芯，六方防扭钢丝绳应加绳芯。

6.3.3防扭钢丝绳的节距应均匀，应保持在其公称方径的10〜14倍之间，节距大小应保证插套股绳无 法拉出，节距波劫在±10%之内。

6.3.4防扭钢丝绳的两端应插套，绳套插结长度不小于绳节距的4倍，股绳端头应焊接，截断端宜埋入 绳内，如用户要求不插套时两端应扎紧。

6.3.5防扭钢丝绳轴向外轮廓楞线应平行于钢丝绳轴线,不得为斜线或螺旋线。外观形状应为正四边形、 正六边形，不允许出现斜四边形或斜六边形。

6.3.6防扭钢丝绳不允许有断丝、缺丝、钢丝交错、断股、错股、股松弛、股及钢丝弯折、接头不良、 节距不均、波浪形、灯笼形、扭结、压扁、涂油不良、锈蚀等缺陷（缺陷定义参见GB<Γ8706）o 6.4防扭钢丝绳力学性能和断面结构

6.4 1防扭钢丝蠅力学性能：防扭钢丝绳破断拉力试验数值乘以最小破断拉力折算系数K后，其值均 不得小于表3〜表15中钢丝绳最小破断拉力。

防扭钢丝绳最小破断拉力按下式计算：

FO^AliOKnm

式中：

FO——防扭钢丝绳最小破断拉力，kN；

A 一 丝绳中钢丝横截面积（见表3〜表15）, mm2；

RG—丝公称抗拉强度，MPa；

K——最小破断拉力折算系数，取0.80〜0.85, K的取值与股数及股的结构有关，详见表3〜表15。

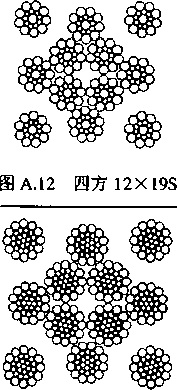

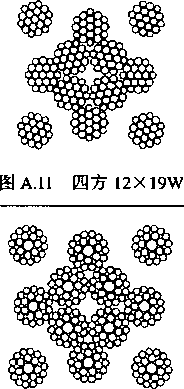

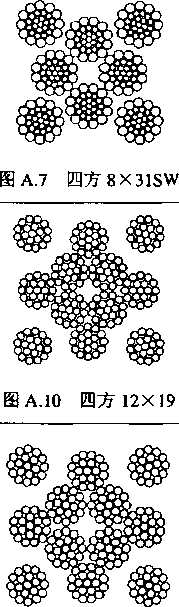

6 4.2防扭钢丝绳结构断面：参见附录A的图AJ〜图A,30o

表3 8X7 （四方）力学性能

公祢方径

mm

股径

Inln

横截面积 mm2

参考重量 kg∕C100m）

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

6

1.5

11.00

9.15

14.68

15.61

16.55

17.48

18.33

19.26

表3 (续)

公称方径

mm

股径

mm

横截面积 mm2

参考重量 kg∕(lOom)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

7

1.8

15.83

13.18

21.13

22.47

23.82

25.16

,26.37

27.72

注L最小破断拉力爭丝计算破断拉力总和XK(K为最小破断拉力折算系数，以下同)，式中K=O.85。

注2：参考重量=理论重量XL06(以下各表同)。_____________________________________

表4 8X19 (四方)力学性能

公称方径

Inm

股径

Imn

横截面积 mm2

参考重量 kg∕(100m)

钢丝公称抗拉强度

I                 MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

6

1.5

10.74

8.94

13.49

14.35

15.21

16.07

16.84

17.70

7

2.0

19.10

15.89

23.99

25.52

27.05

28.57

29.95

31.48

9

2.5    *

29.85

24.83

• 37.49

39,88

42.27

44.66

46.80

49.19

11

3.0

42.98

35.76

53.98

57.42

60.86

64.30

67.39

70.83

13

3.5

58.50

48.67

73.48

78.16

82.84

87.52

91.73

96.41

15

4.0

76.40

63.58

95.96

102.07

108.18

114.29

119.80

125.91

17

4.5

96.70

80.46

121.46

129.19

136.93

144.66

151.63

159.36

19

5.0

119.38

99.34

149.94

159.49

169.04

178.59

187.19

196.74

注：最小破断拉力却丝计算破断拉力总和XK (K=O.80)。

表5 8×19Wλ 8X19S (四方)力学性能

公称方径

mm

股径

mm

横截面积 mm2

参考重量 kg∕(100m)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

6

1.5

11.64

9.69

14.62

15.55

16.48

17.41

18.25

19.18

7

2.0

20.64

17.17

25.92

27.58

29.23

30.88

32.36

34.01

9

2.5

32.36

26.92

40.64

43.23

45.82

48.41

50.74

53.33

11

3.0

45.94

38.23

57.70

61.38

65.05

68.73

72.03

75.71

13

3.5

63.05

52.46

79.19

84.23

89.28

94.32

98.86

103.91

15

4.0

82.54

68.68

103.67

110.27

116.88

123.48

129.42

136.03

注1：最小破断拉力=钢丝计算破断拉力总和XK (K=Q80)。 注2：表中数据是按8X 19W结构计算的。

表 6 8×25Fi. 8X29Fi8×3ISW （四方）力学性能

公称方径

mm

股径 nun

橫截面积 mm3

参考重量 kg∕C100m)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

15

4.0

82.32

68.50

103.39

109.98

116.57

123.15

129.08

135.66

17

4.5

103.85

86.41

130.44

138.74

147.05

155.36

162.84

171.14

19

5.0

128.38

106.82

161.25

171.52

181.79

192.06

201.30

211.57

21

5.5

155.19

129.14

194.92

207.33

219.75

232.16

243.34

255.75

23

6.0

184.68

153.67

231.96

246.73

261.51

276.28

289.58

304.35

25

6.5

217.95

181.36

273.75

291.18

308.62

326.05

341.75

359.18

27

7.0

252.25

209.89

316.83

337.01

357.19

377.37

395.53

415.71

29

7.5-

288.99

240.46

362.97

386.09

409.21

432.33

453.14

476.26

注1：最小破断拉力=钢丝计算破断拉力总和XK (K=O.80)。 注2：表中数据是按8×25Fi结构计算的。

表7 8X37 (四方)力学性能

公称方径

ππn

股径

mm

横截面积 mm2

参考重量 kg∕(100m)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960 ;

2060

钢丝绳最小破断拉力 kN

21

5.6

148.79

123.81

1S6.88

198.78

210.69

222.59

233.30

245.21

24

6.3

188.31

156.69

236.52

251.58

266.65

281.71

295.27

310.33

27

7.0

232.48

193.45

291.99

310.59

329.19

347.79

364.53

383.13

注：最小破断拉力=钢丝计算破断拉力总和XK (K=O.80).

表8 12X7 (四方、六方)力学性能

公称方径

mm

股径 mm

横截面积 mm2

参考重量 kg∕(100m)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

7

1.5

16.49

13.72

22.01

23.41

24.81

26.21

27.47

28.87

注：最小破断拉力湘丝计算破断拉力总和XK(K=O.85)。

表9 12X19 (四方、六方)力学性能

公称方径

mm

股径 mm

横截面积 mm2

参考重量 kg∕(100m)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

8

1.8

23.21

19.31

29.15

31.01

32.87

34.72

36.39

38.25

9

2.0

28.65

23.84

35.98

38.28

40.57

42.86

44.92

47.22

11

2.5

44.77

37.25

56.23

59.81

63.39

66.98

70.20

73.78

13

3.0

64.47

53.64

80.97

86.13

91.29

96.45

101.09

106.25

15

3.5

87.74

73.01

110.20

117.22

124.24

131.26

137.58

144.60

18

4.0

114.61

95.36

143.95

153.12

162.29

171.46

179.71

188.88

注：最小破断拉力爭丝计算破断拉力总和XK(K=O.80)。

表10 12×19W. 12×19S (四方、六方)力学性能

公称方径

mɪn

股径 mm

横截面积 mm2

参考重量 kg∕(100m)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

8

1.8

25.24

21.00

31.70

33.72

35.74

37.76

39.58

41.60

9

2.0

30.95

25.76

38.87

41.35

43.83

46.30

48.53

51.01

11

2.5

48.53

4039

60.95

64.84

68.72

72.60

76.10

79.98

13

3.0

68.91

57.34

86.55

92.06

97.58

103.09

108.05

113.56

15

3.5

94.57

78.69

118.78

126.35

133.91

141.48

148.29

155.85

18

4.0

123.81

!03.02

155.51

165.41

175.31

185.22

194.13

204.04

注L最小破断拉力=钢丝计算破断拉力总和XK (KT.80)。 注2：表中数据是按8X19W结构计算的。

表 11 12X25Fi∖ 12×29Fi> 12×31SW (四方、六方)力学性能

公称方径

mm

股径

mm

横截面积 Inln2

参考重量 kg∕ (iθθm)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

18

4.0

123.48

102.75

155.09

164.97

174.85

184.73

193.62

203.50

20

4.5

155.77

129.62

195.65

208.11

22057

233.03

244.25

256.71

22

4.8

177.72

147.88

223.22

237.43

251.65

265.87

278.66

292.88

23

5.0

192.57

160.23

241.87

257.27

272.68

288.08

301.95

317.36

25

5.5

232.79

193.71

292.38

31LoI

329.63

348.25

365.01

383.64

27

6.0

277.01

230.50

347.92

370.09

392.25

414.41

434.35

456.51

30

6,5

326’93

272.04

41062

436.78

462.93

489.09

512.63

53&78

注I：最小破断拉力=钢丝计算破断拉力总和XK (RO.80)。 注2：表中数据是按12×25Fi结构计算的。

表12 16×19W (四方)力学性能

公称方径

mm

股径

mm

横截面积 mm2

参考重蛍 kg∕ C IOom)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小破断拉力 kN

13

2.0

41.27

34.34

5!£4

55.14

58.44

61.74

64.71

68.01

16

2.5

64.71

53.85

81.28

86.45

91.63

96.81

101.47

106.64

18

3.0

9L88

76.45

115.40

122.75

130.10

137.45

144.07

151.42

21

3.5

126奶

104.92

158.37

168.46

178.54

188.63

197.71

207.80

24

4.0

1^5.08

137.36

207.34

220.55

233.75

246.96

258.85

272.05

注：最小破断拉力=钢絶汙算破断拉力总和XK(K=O.80)。

表13 16×25Fi (四方)力学性能

公称方径

Inln

股径

nun

横截面积 mm2

参考重量 kg∕ (IOOm)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

1960

2060

钢丝绳最小玻断拉力 kN

27

4.5

207.70

172.82

260.87

277.49

294.10

310.72

325.67

342.29

28

4.8

236.97

197.18

297.63

316.59

335.55

354.51

371.57

I ⅛..

390.53

30

5.0

256.75

213.65

322.4E

343.02

363.56

384.10

i

402.58

423.12

31

5.3

288.20

239.81

361.98

385.04

408.09

431.15

451.90

474.95

注：最小成断拉力=钥纥计算破断拉力总和XK (K=O.80)。

表14 18X19W (六方)力学性能

I

公称方径

mm

股径

Inm

横截面积 mm2

参考重量

kg∕ (WOm)

钢丝公称抗拉强度

MPa

1570

⑹。!

∏77°

1870

1960

2060

钢繞绳最小玻断拉力 kN

15

2.0

46.43

38.63

58.32

62,03

65.74

69.46

72.80

76.52

18

2∙5     ；

72.80

60.58

91.44

97.26

103.08

108.91

114.15

119.97

21

3.0

103.36

• 86.01

129.82

138.09

146.36

154.63

162.07

170.34

24

3.5

141.86

118.04

178.18

189.52

2∞.87

212.22

222.44

233.79

27

4.0

185.72

154.54

233.26

248.12

262.98

277.84

291.21

306.07

注1：最小破断拉力=钢丝计算破断拉力总和XK   .80)=

注2：表中数据是按18X19W结构计算的。

表 15 18×25Fi> 18×29Fi> 18X3ISW (六方)力学性能

公称方径

Inm

股径

mm

横截面积 mm2

参考重量 kg∕ (IOOm)

钢丝公称抗拉强度

MPa

1570

1670

1770

1870

i960

2060

钢丝绳最小破断拉力 kN

27

4.0

185.22

154.12

232.64

247.45

262.27

277.09

290.42

305.24

30

4.5

233.66

194.43

29348

3!2.17

330.86

349.56

366.38

385.07

32

4.8

266.59

221.83

334.S4

356.16

377.49

398.82

418.01

439.34

33

5.0

288.85

24035

362.80

385.90

409.01

432^2

452.92

476.02

36

5.5

349.19

290.56

438.58

466.52

494.45

522.39

547.53

57547

40

6.0

415.52

345.75

521.89

555.13

588.38

62L62

651.54

6S4.78

43

6.5

490.40

408.06

615.94

655.17

694.41

733.64

768.95

808.18

注i：最小破断拉力=钢丝计算破断拉力总和XK (K=O.8O)t, 注2：表中数据是按18×25Fi结构计算的。

7检查与试验方法

7.1方径的测量

7.1.1给防扭钢丝绳施加10%最小破断拉力的情况下进行测量。

7 1.2防扭钢丝绳方径应用带有宽钳口的游标卡尺进行测量，钳口的宽度要足以跨越两个相邻的股。

7.1.3测量应在防扭钢丝绳端头15m以外的直线部位进行，在相邻至少Im的两个截面上，并在同一截 面的不同方向各测量一次。测量结果的平均值作为防扭钢丝绳实测方径，该值应符合5.1规定。

72节距的测量

在距离防扭钢丝绳端头5πι以外的直线部位任选三处，对任一股绳进行测量，取其平均值作为节距。

7.3长度的测量

测量钢丝绳长度的方法应供需双方协议，钢丝绳长度的测量以m为单位。

7.4重量的测量

钢丝绳卷重量包括钢丝绳、卷轴和包装材料的重量，应以衡器测量，用kg表示。

计算钢丝绳的单位重量时，用钢丝绳的净重量除以钢丝绳实测长度。钢丝绳的实测单位重量用kg/m 表不。

7.5外观质量检査

'防扭钢丝绳的编织质量及外观质量用手感和目测检査。

7.6防扭钢丝绳破断拉力试验

防扭钢丝绳破断拉力试验有以下两种方法：

7.6.1防扭钢丝绳整绳破断拉力的测定方法，按GBΛΓ8358的规定进行。

7.6 2防扭钢丝绳内钢丝破断拉力总和的测定方法，按如下规定：

F=E (Fi) XN

式中：

F——钢丝破断拉力总和，kN；

FI——任一股内每根钢丝的实测破断拉力，kN；

N——防扭钢丝绳股数。

8检验规则

8.1检验项目

产品检验分出厂检验和型式试验两种，检验项目如表16所示。

表16检验项目

序号

项目

，     技术要求

检査与试验

出厂检验

型式试验

1

方径测量 ~

5.1

7.1

√

2

节距测量”

6.3.3

7.2

√

%

3

长度测量

5.2

7.3

√

W 一

4

重量测量-

5.3

7.4

√

5

外观质量

6.3.4、63.5、6.3.6

7.5

6

破断拉力试验

6.4.1

按7.6.1进行一

寸

按7.6.2的a）或 b）进行

8.2验收方法和取样数量

8.2.1需方的验收，可委托有防扭钢丝绳检定资格的检测部门进行。验收的依据是本标准和订货合同 （对到货的绳可逐条或随机取样），验货期不应超过一年。

8.2.3同批生产、同一结构、同一公称方径、同一公称抗拉强度、同一表面状态的防扭钢丝绳，从任选 三盘中分别取样，按GBfT8358规定的方法进行整绳破断拉力测定，如订货数量不足三盘，按实际盘取 样，但试样数量不少于三个。

8.2.4防扭钢丝绳生产企业应为用户提供股绳制造企业钢丝试验的所有数据，如：钢丝实测直径、抗拉 强度、反复弯曲次数、扭转、打结拉伸、镀锌层重量等。

8.3复验与判定规则

8.3.1如果所有试验均符合要求，则该批（或条）防扭钢丝绳合格。

8.3.2如果一个或一个以上的试验项目不符合规定要求时，则应在同一条钢丝绳上重新取样进行不合格 项目的复验，复验结果符合规定要求时，则该批（或条）钢丝绳仍为合格，复验不符合规定要求时，则 该批（或条）钢丝绳为不合格。

8.3.3当一条防扭钢丝绳截成数条交货时，则从其中任选一条取样试验，如果合格，其余各条免于试验, 否则应逐条取样进行试验。

8.4仲裁试验

当供需双方对任一试验结果有争议时，应在双方同意的第三方检验机构进行仲裁试验。仲裁试验应 按本标准和订货合同的规定执行。

9包装、标志及质量证明书

防扭钢丝绳的包装、标志及质量证明书按GB/T2104的规定执行。

附录位

（资料性附录） 防扭钢丝绳结构断面示意图

A.1防扭钢丝绳结构断面示意图如图A.1〜图A.3O所示。

图A.4四方8×19S


图A.2四方8X19


图 A.13 四方 12×25Fi


图A.8四方8X37


图A.6四方8×29Fi


Λ⅛

图A.9四方12X7


图 A.14 四方 12×29Fi



图 A.15 四方 12X31SW



图 A.16 四方 16×19W



图 A.17 四方 16×25R



图A.18 六方12X7




图A.19六方12X19 图 A.2O 六方 12×19W 图 A.2} 六方 12X19S




图 A.22 六方 12X25R

图 A.23 六方 12×29Fi 图 A.24 六方 12×31SW

图 A.25 六方 18X19W


图 A.26 六方 18 X 25Fi



图 A.27 六方 18×29Fi





图 A.28 六方 18X3ISW 图 A.29 四方 8×2×19 双股同编

图 A.3O 六方 6X3X19S 三股同编

13
