GB

中华人民共和国国家标准

GB 4706.1—2005/IEC 60335-1 ：2004(Ed4. 1)

代替 GB 4706. 1—1998

家用和类似用途电器的安全 第1部分:通用要求

HOUSehOId and SiIniIar electrical appliances一Safety— Part 1: General requirements

(IEC 60335-1 ：2004(Ed4. 1),IDT)

2006-08-01 实施

中华人民共和国国家质量监督検验检疫总局卷在 F中国国家标准化管理委员会发布

目 次

前言

IEC前言

引言

1范围

2规范性引用文件

• 3 定义.............

• 4 一般要求

• 5 试验的一般条件

• 6 分类

• 7 标志和说明

8对触及带电部件的防护

9电动器具的启动

10 输入功率和电流

U发热

12 空章

13工作温度下的泄漏电流和电气强度

• 14 瞬态过电压

• 15 耐潮湿

16泄漏电流和电气强度

17变压器和相关电路的过载保护

• 18 耐久性

• 19 非正常工作

• 20 稳定性和机械危险

• 21 机械强度

• 22 结构

• 23 内部布线

• 24 元件

• 25 电源连接和外部软线

26外部导线用接线端子

• 27 接地措施

• 28 螺钉和连接

• 29 电气间隙、爬电距离和固体绝缘…

30耐热和耐燃

31 防锈

32辐射、毒性和类似危险

附录A（资料性附录）例行试验

附录B（规范性附录）由充电电池供电的器具

附录C（规范性附录）在电动机上进行的老化试验

附录D（规范性附录）电动机热保护器

附录E（规范性附录）针焰试验

附录F（规范性附录）电容器

附录G（规范性附录）安全隔离变压器

附录H（规范性附录）开关

附录1（规范性附录）不适于器具额定电压的仅具有基本绝缘的电动机

附录J（规范性附录）涂覆印刷电路板

附录K（规范性附录）过电压类别

附录L（资料性附录）电气间隙和爬电距离的测量指南

附录M（规范性附录）污染等级

附录N（规范性附录）耐漏电起痕试验

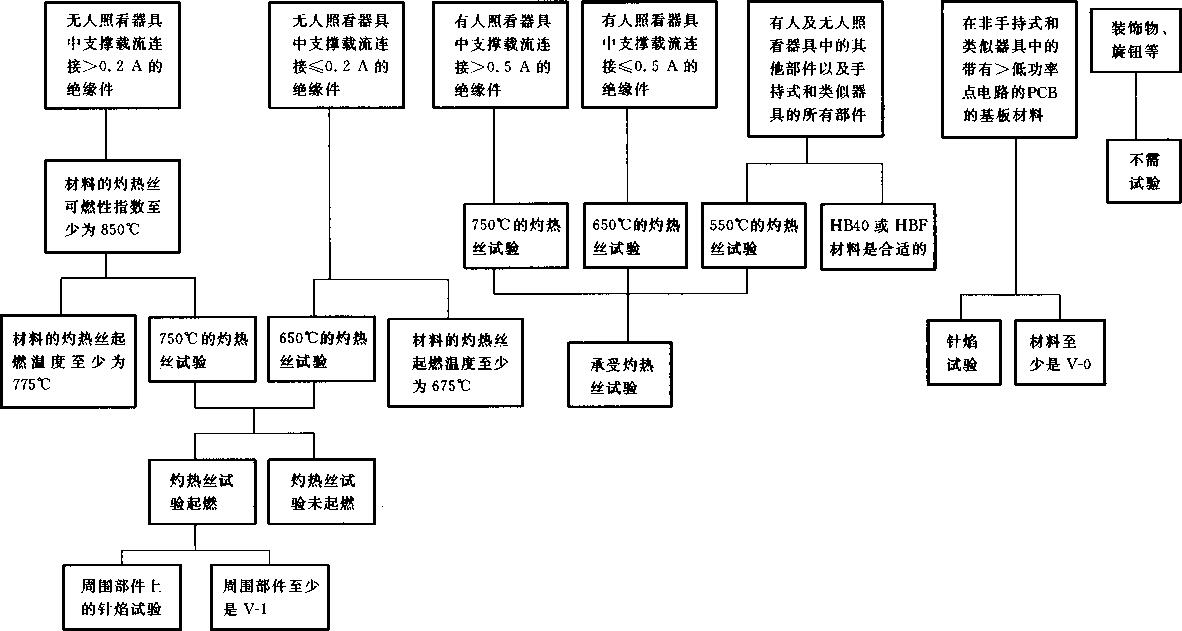

附录0（资料性附录）第30章试验的选择和程序

附录P（资料性附录）对于湿热气候中所用器具的标准应用导则

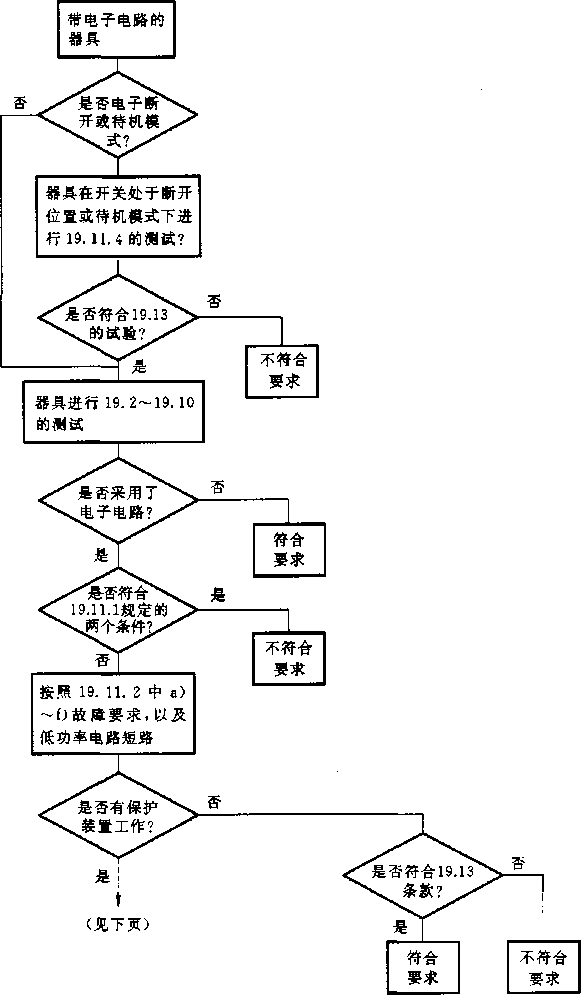

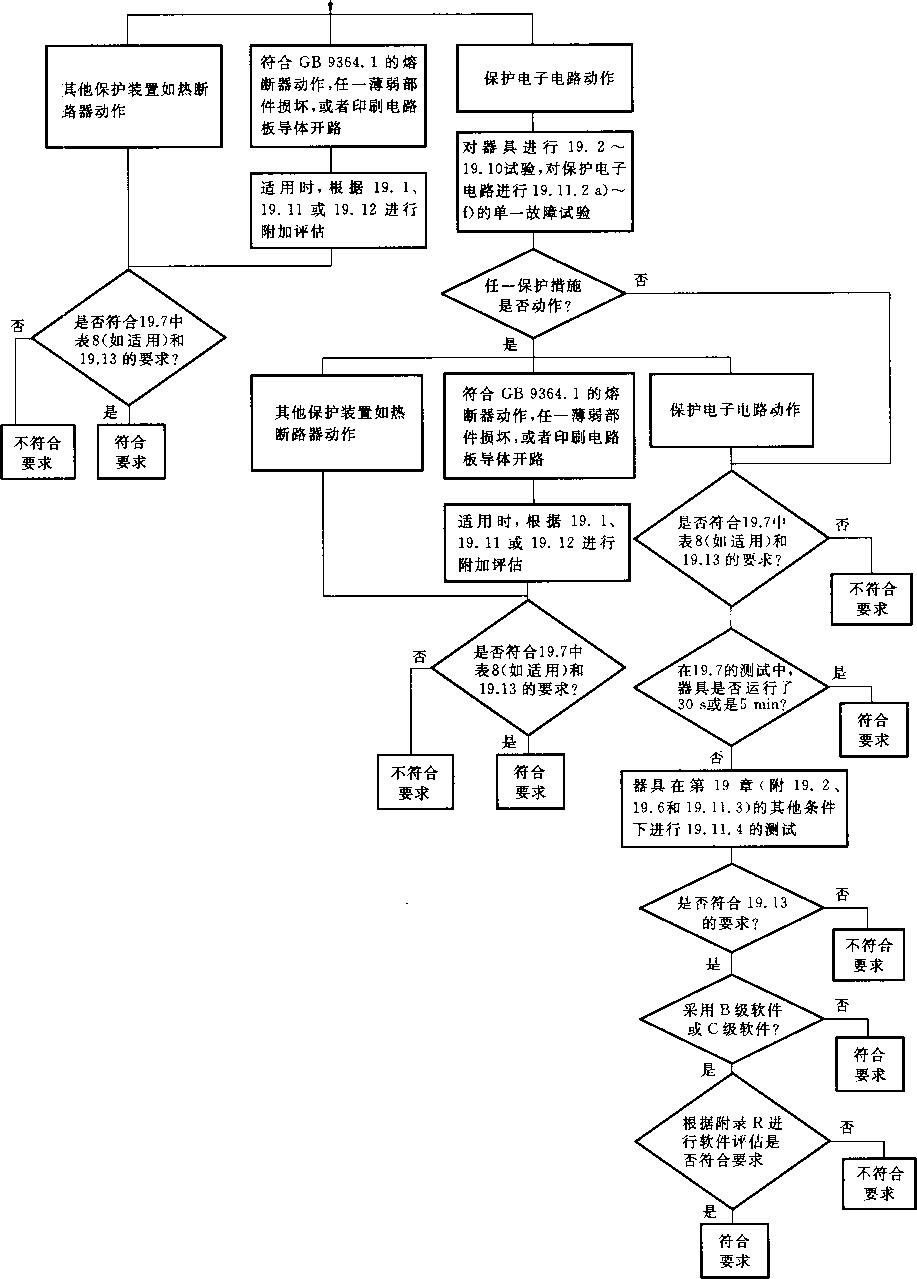

附录Q（资料性附录）电子电路评估试验程序

附录R（规范性附录）软件评估

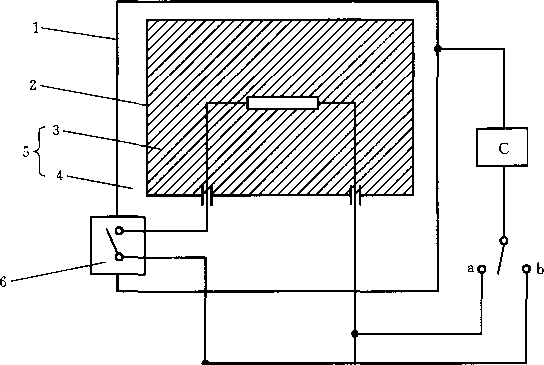

图1单相连接的II类器具在工作温度下泄漏电流的测量电路图

图2单相连接的非II类器具在工作温度下泄漏电流的测量电路图

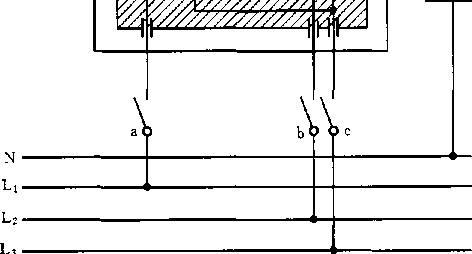

图3三相连接的H类器具在工作温度下泄漏电流的测量电路图

图4三相连接的非II类器具在工作温度下泄漏电流的测量电路图

图5 空白

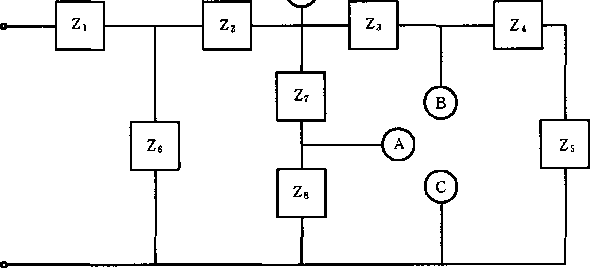

图6带有低功率点的电子电路的示例

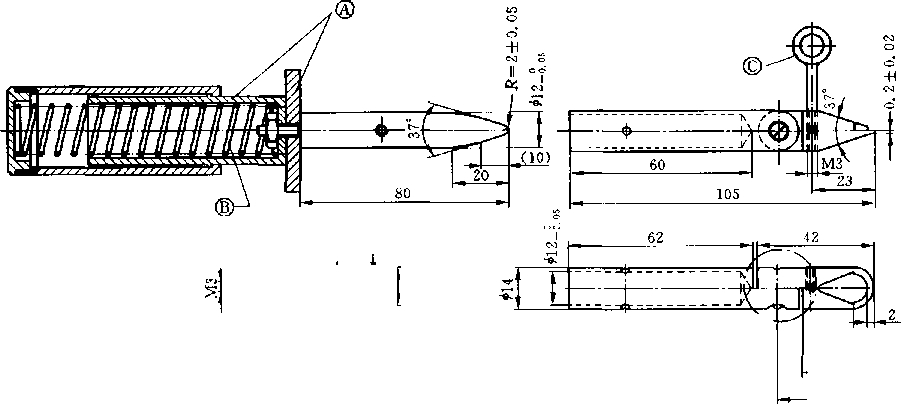

图7 试验指甲

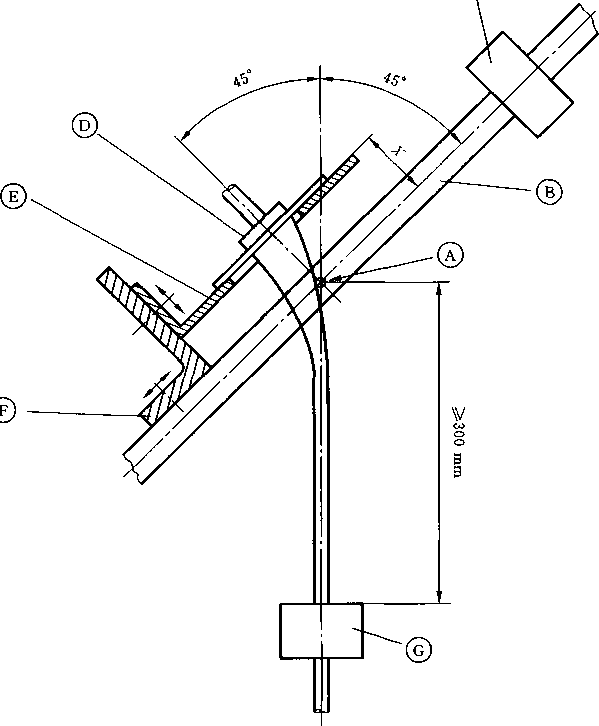

图8 弯曲试验装置

图9 导线固定装置的结构示意图

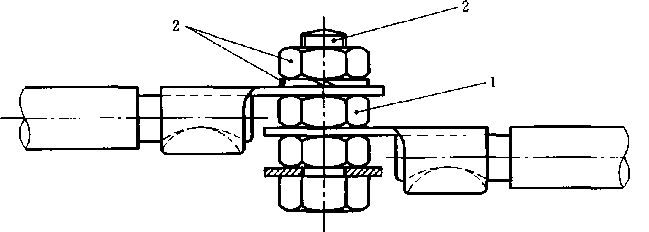

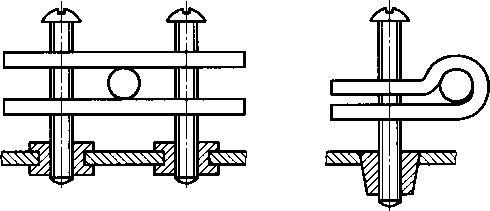

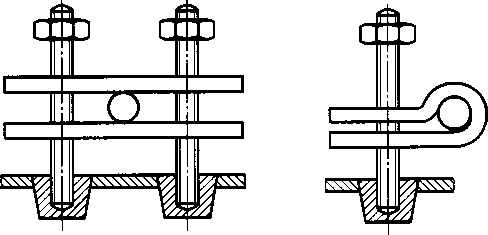

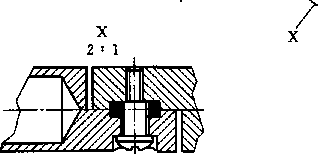

图10 接地端子部分的示例

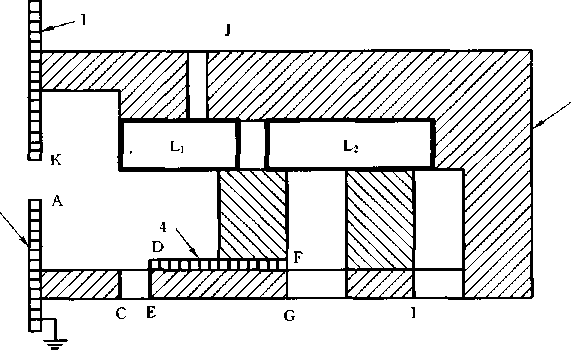

图11电气间隙的示例

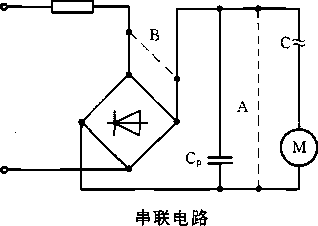

图L 1 故障模拟

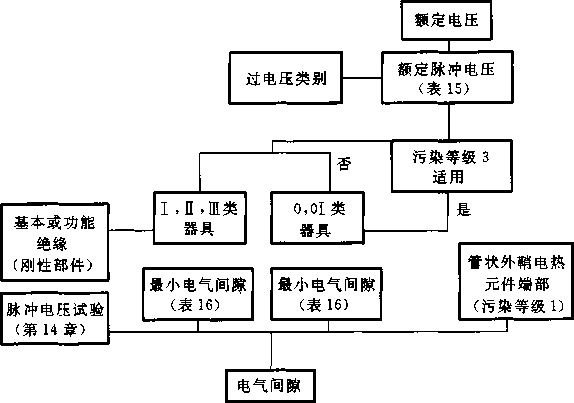

图L. 1 测定电气间隙的程序

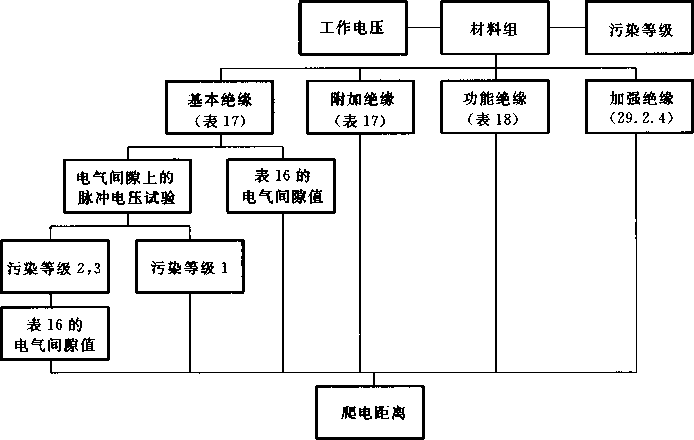

图L. 2 测定爬电距离的程序

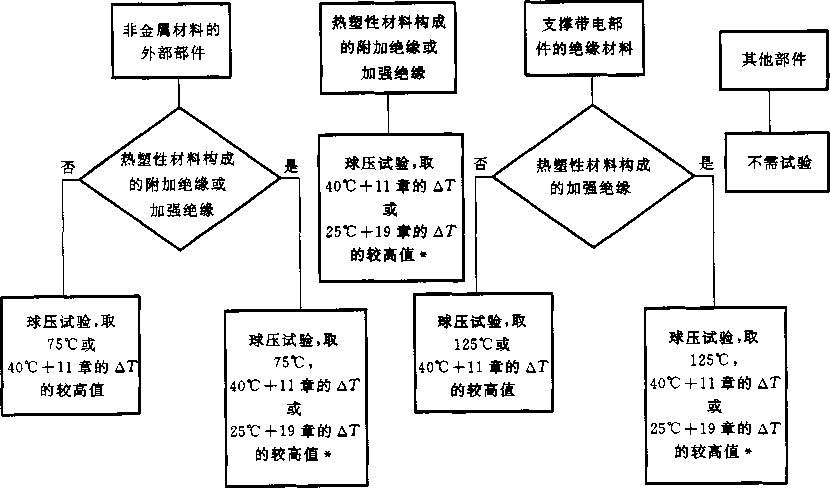

图O. 1 耐热试验

图O∙2 耐燃试验

表1 输入功率偏差

表2 电流偏差

表3 最大正常温升

表4 电气强度试验电压

表5 高压电源的特性

表6 脉冲试验电压

表7试验电压

表8最高绕组温度

表9非正常温升的最大值

表10 软缆和导管的尺寸

∏

表U 导线的最小横截面积

表12拉力和扭矩

表13导线的标称横截面积

表14 试验螺钉和螺母用的力矩

表15 额定脉冲电压

表16 最小电气间隙

表17 基本绝缘的最小爬电距离

表18功能性绝缘的最小爬电距离

表A. 1 试验电压

表C. 1 试验条件

参考文献

本部分的全部技术内容为强制性。

GB 4706是家用和类似用途电器的安全的系列标准，分为以下几部分：

第1部分:通用要求；

第2部分:特殊要求。

本部分是GB 4706的第1部分。

本部分等同采用IEC 60335-K家用和类似用途电器的安全 通用要求》4. 1版（2004） _o本部分中, 有对应国家标准的,参照引用国家标准;暂无对应国家标准的，则参照所列的IEC标准。

本部分第2章规范性引用文件的编排顺序与IEC 60335-1不同.

本部分代替GB 4706. 1—1998«家用和类似用途电器的安全第一部分：通用要求》。本部分与 GB 4706. 1—1998的主要差异如下：

1） 本部分的第14章为瞬态过电压。GB 4706. 1—1998该章为空章。

2） 19. 1增加注5。

3） 19.249.3增加注释:在第11章试验中动作的控制器允许动作。

4） 19. 9册除注2。

5） 19. 11取消了注1和注3。注2修改为：通常，对器具和其电路图的检査，将揭示出那些必须模 拟的故障情况，以便能把试验限制在预期可能出现最不利结果的那些情况。

6） 第 19 章增加了 19. 11. 3-19. 11. 4, 7,GB 4706. 1—1998 该章无这些条款。

7） 19. 13 增加了 ：

如果器具仍然是可运行的，器具不应经历过危险性功能失效，并且保护电子电路应不得失效。 GB 4706. 1—1998无该项要求。

8） 第29章增加了该章说明：

器具的结构应使电气间隙、爬电距离和固体绝缘足够承受器具可能经受的电气应力。

通过29.1〜29. 3的要求和试验确定其是否合格。

如果在印刷电路板上使用涂层保护微观环境（A类涂层）或提供基本绝缘（B类涂层），附录J适用。 使用A类涂层的微观环境中，1级污染沉积。使用B类涂层，则对电气间隙与爬电距离不做要求。 GB 4706. 1—1998 无该说明。

9） 第29章增加了 29. 1, 1〜29. 1. 5,GB 4706. 1—1998无上述条款要求。

10） 第 29 章增加了 29. 2. 3~29. 3. 3,GB 4706. 1—1998 无上述条款。

本部分实施后，将逐步代替GB 4706. 1-1998,因为与本部分结合使用的各种家用电器的特殊要求 需要一个相当长的时间才能全部修订完.在未全部完成前，本部分仅适用于那些能与本部分结合使用 的新修订的家用电器的特殊要求。

本部分的附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录1、附录J、附录K、附录M、附 录N、附录R为规范性附录；附录A、附录L、附录0、附录P、附录Q为资料性附录；其中的附录I、附录 Q、附录R为新增附录。

本部分由中国轻工业联合会提岀。

本部分由全国家用电器标准化技术委员会归口和解释。

本部分起草单位：中国家用电器研究院、广州电器科学研究院。

本部分参加起草单位:海尔集团、江苏春兰制冷设备股份有限公司、中国质量认证中心、上海出入境 检验检疫局、广州电气安全检测所、飞利浦电子香港有限公司、成都彩虹电器股份有限公司、新科电子集 团空调器有限公司、宁波方太厨具有限公司、浙江康泉电器有限公司、宁波惠康（国际）有限公司、广东美 的制冷设备有限公司、松下万宝（广州）压缩机有限公司、西安大金庆安压缩机有限公司、艾欧史密斯（中 国）热水器有限公司、松下电器（中国）有限公司、伊莱电器（杭州）有限公司、珠海格力电器股份有限公 司、宁波奥克斯空调有限公司。

本部分主要起草人：韩作樑、马德军、薛守仁、侯全舵、彭咏添、周晓明、陆梅、吴燎兰、徐艳容、 郑崇开、张辉、朱建军、王忠伟、万华新、刘向东、高晓东、欧阳娜、贾伟强、徐忠、诸永定、王亚力'、谢晋雄、 郑飞霞、毛斌君。

本部分首次发布于1984年10月，第一次修订于1992年1月，第二次修订于1998年12月。

IEC前言

• 1) IEC(国际电工委员会)是由所有国家的电工委员会(IEC国家委员会)组成的世界范围内的标 准化组织。IEC的宗旨就是促进各国在电气和电子标准化领域的全面合作。鉴于以上的目的并考虑到 其他活动的需要,IEC还出版国际标准。整个制定工作由技术委员会来完成。任何对此技术问题感兴 趣的IEC国家委员会都可以参加制定工作。与国际电工委员会有联系的国际、政府及非政府组织也可 参加这项工作。根据IEC和IS。两组织达成的协议，它们在工作上有着密切的协作关系。

• 2) IEC有关技术问题的决议或协议是由所有对此问题感兴趣的IEC国家委员会参加的技术委员 会制定的，并尽可能表述对所涉及的问题在国际上的一致意见。

• 3) 这些决议或协议以标准、技术报告或规则的形式供国际上使用，并在此意义上为各国委员会所 承认。

• 4) 为了促进国际上的统一，IEC希望各国委员会在本国情况允许的范围内采用IEC标准的内容作 为他们国家的标准。IEC与相应的国家标准或地区标准有差异的，应尽可能在本国标准中明确地指出。

• 5) IEC规定了表示其认可的无标志程序,但并不表示对某一设备声称符合某一标准承担责任。

• 6) 本国际标准中的某些内容有可能涉及一些专利权问题，对此应引起注意_O IEC组织不负责识别 任一或所有该类专利权问题。

本标准由IEC第61技术委员会“家用和类似用途电器的安全”制定。

本标准的第四版取代1991年的第三版及其增补件1(1994)和增补件2(1999)。它构成了一个技术 上的修订本。

本标准以下述文件为依据:

本增补件以下述文件为依据:

有关本标准和增补件表决通过时的全部资料可从上面所示的表决报告中查找。

技术委员会决定：本标准通用要求部分及其增补件将实施至2006年，届时标准将被：

重新确认；

废止；

由修订版代替,或者

增补。

本通用要求要与适合的特殊要求结合使用，在特殊要求中包括了对通用要求中对应条款的补充和 修改，以给出对每种产品的有关要求.

附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录M、附录N和 附录R组成本部分的一个完整的部分。

附录A、附录L、附录。、附录P和附录Q仅给出信息。

注1：下述附录包含了对其他IEC标准的合理修改。

——附录E 针焰试验        IEC 60695-2-2

在第三章中对正文中的黑体字给出了定义。当定义涉及形容词时，形容词及所修饰的名词也要用

黑体字。......

在某些国家中存在下列差异：

——第3章:稳态条件已定义（波兰）。

——3.4.2：安全特低电压不应超过30 V（峰值42.4 V）（美国）。

——5. 7：试验环境温度为25^oC + 10°C （日本和美国）。

——5. 14：不易带电的易触及金属部件（例如一个金属铭牌或是在一个塑料外壳上的装饰件）不必 接地，易触及的非金属部件只需提供基本绝缘（美国）。

——6. 1：0类和OI类器具是不允许的（澳大利亚、奥地利、比利时、捷克、芬兰、法国、德国、希腊、匈 牙利、印度、以色列、爱尔兰、意大利、荷兰、新西兰、挪威、波兰、新加坡、斯洛伐克、瑞典、瑞士、 英国和南斯拉夫）。

——6. 2：对水的有害侵入的防护是通过不同于IEC 60529的方法来确定的（美国）。

——7. 1：IP代码不要求在标志中标出（美国）。

—7, 6：这些符号中的某一些是不使用的（美国）。

——7. 8：允许使用另外的方法来识别中性导线端子和接地端子（美国）。

——7.12.2：全断开的要求不适用（日本、美国）。

--7. 14：使用不同的试验（美国）。

——8.1. 1：此试验不需用20 N的力进行重复（美国）。

——8.1. 1：不要求对灯头带电部件接触的防护（美国）.

——8. 1. 2和8. 1. 3：不使用13号试验探棒和41号试验探棒（美国）。

——8. 1. 5：嵌装式器具、固定式器具和以几个单独的单元来交付的器具，在安装前不要求至少用基 本绝缘来提供防护（美国）。

——第9章:要求电动机具备不烧断快速熔断器而起动的能力（美国）。

—10. 1和10.2：要求电热器具的正限值为5%,电动器具的正限值为W%,而通常对两者不存在 负偏差（美国）。

——11.4,11.5和11.6：电热器具和组合型器具中的电热电路在额定输入功率或额定电压下工作， 两者中取较严酷者。所有其他的器具和电路则在额定电压下工作（美国）。

——11. 8：表3：某些材料的温升限值有差异（美国）。

——13. 2：试验电路和一些泄漏电流的限值有差异（美国、印度）。

——-13. 3：某些试验电压值随额定电压的不同而存在差异（美国）。

——13. 3：使用一个500 VA的试验变压器（美国）。

——15. 1. 1和15. 1. 2：不使用IP系统，而且试验也不同〈美国）。

——15.3：此试验在相对湿度88⅞ + 2%,温度为32°C±2°C下进行（美国）。

一…16. 2：此试验在标称电源电压下进行，而且一些泄漏电流值也有差异（美国）。

TV

--16. 3:一些试验电压和方法有差异（美国）。

——19. L允许使用电路保护装置来提供必要保护（美国）。

——19.2-19.4：通常情况下，此试验在标称电源电压或额定输入功率下进行（美国）。

——19.11：进行差异试验来评价保护电子电路中所使用的固态设备（美国）。

--19. 13*表9的温升限值不适用（美国）。

——20. 1：不进行倾斜15°的稳定性试验，而且在翻倒位置上进行试验的器具要按非正常试验准则 来判定〈美国）。

——21.1：用一个跌落的钢球而不是用弹簧冲击器来施加冲击力（美国）。

——第22章：在器具的中线上不允许存在直流元件（澳大利亚）。

——22.1：不使用IP系统，而且试验不同（美国）。

——22. 2：由于供电系统的缘故,无法满足本条款中第二段涉及带电热元件的I类单相器具的有关 内容（法国和挪威）。

——22. 2：要求双极开关或保护装置（挪威）。

——22. 2：对所有驻立式器具不必断开中性线（美国）。

——22. 2：不要求电源软线配置一个插头（爱尔兰）•

——22. 3：试验是不同的（美国

——22. 6：不进行此试验（美国）。

——22. 11：对搭锁结构要求不同的准则（美国）。

——22. 12：要求明确的紧固方式（美国）。

——22.14：用锐棱测试装置来评估边缘的锐利程度（美国）。

——22.35和22. 36：金属部件通常不要求用双重或加强绝缘与带电部件隔开（美国）。

——22.44：基于另外的评价方式，器具有可能接受（美国）。

——22.46：软件评估有差异（美国）。

-23. 5：对带绝缘的内部布线的要求有差异（美国）。

——23. 7：要求仅港用于在进行电源连接时易触及的布线〈美国）。

——24. 1. 3：要求不同的循环周期数，且注不适用（美国）。

——24.1.4：要求不同的循环周期数,且注1不适用（美国）。

——24. 3：对全断开的要求不适用《美国）。

——25. 1 ：不要求电源软线配置一个插头（爱尔兰）_O

——25, 3：不允许用一组电源引线（挪威、瑞典、丹麦、芬兰和荷兰）。

——25. 3：通常不允许使用一个接线端子组件来连接一根软线〈美国）。

——25. 8：导线的横截面积不同（澳大利亚、新西兰和美国）。

——25.8=0.5 mm?的电源软线不允许用于【类器具（澳大利亚和新西兰）。

——25.10：绿色绝缘也是允许的（美国）。

——25. 13：只要求具有一层单独的绝缘（美国）。

——25. 16：除小型器具外，均施加351bs的拉力，并且通常不进行扭矩试验（美国）。

——26. 3：试验仅适用于连接固定布线的接线端子（美国）。

——26. 6：横截面积按照美国布线标准规格（AWG）规定（美国）。

——27. 6：该要求不适用（美国）。

——28. 1；通常不要求此类试验（美国）。

——第29章:对爬电距离和电气间隙的要求是不同的（美国）。

——29. 1：在50 V〜150 V,选用不同的额定脉冲电压（日本）。

——29. 3：试验规范中第三个破折号表示的项目不适用（德国），

——30. 1：对保持带电部件的零件进行球压试验的最小温度值为95P,或者是比第1,1章中的温升 值高40 K_O对器具外壳，最小温度值为75°C,或者是在比第11章的温度高10 K的条件下进 行一项模压应力试验（美国）。

——30.2. 1：点燃试验不能用来保证一个慢的燃烧速率（美国）。

—附录B,7.12:当电池中含有水银或镉质量超过0.025⅝时，装有该种不可更换电池的器具应 以适当的符号做标记（瑞典和瑞士）。

—— 附录B,21.101_t该要求有所不同（美国）。

——附录L该附录适用于工作电压不超过30 V的电动机（美国）。

在起草本部分时已假定，由取得适当资格并富有经验的人来执行本部分的各项条款.

本部分所认可的是家用和类似用途电器在注意到制造商使用说明的条件下按正常使用时,对器具 的电气、机械、热、火灾以及辐射等危险防护的一个国际可接受水平，它也包括了使用中预计可能出现的 非正常情况,并且考虑电磁干扰对于器具的安全运行的影响方式。

在制定本部分时已经尽可能地考虑了 GB 16895中规定的要求，以使得器具在连接到电网时与电 气布线规则的要求协调一致。

如果一台器具的多项功能涉及到GB 4706的第2部分中不同的特殊要求，则只要是在合理的情况 下,相关的第2部分特殊要求标准要分别应用于每一功能。如果适用,应考虑到一种功能对其他功能的 影响。

注1：在本部分中，当提到“第2部分”时，它是指GB 4706的相关特殊要求。

本部分是一个涉及器具安全的产品族标准,并在覆盖相同主题的同一水平和同一类别的标准中处 于优先地位。

只要是在合理的情况下,将本部分应用于第2部分特殊要求标准中没有涉及到的各种器具，以及按 照新原理而设计的各种器具。

一个符合本部分文本的器具，当进行检査和试验时,发现该器具的其他特性会损害本部分要求所涉 及的安全水平时,则将未必判定其符合本部分中的各项安全准则。

产品使用了本部分要求中规定以外的各种材料或各种结构形式时，则该产品可以按照本部分中这 些要求的意图进行检査和试验。如果査明其基本等效,则可以判定其符合本部分要求。

注2,涉及家用电器非安全方面的标准有：

——IEC/TC59发布的IEC标准，它涉及性能测量方法；

——ClSPRllXlSPRI4-1 ,IEC61000-3-2 和 IEC61000-3-3,它涉及电磁辐射；

——CISPRl 4-2,它涉及电磁抗干扰度。

家用和类似用途电器的安全 第1部分:通用要求

1范围

本部分涉及单相器具额定电压不超过250 V,其他器具额定电压不超过480 V的家用和类似用途 电器的安全。

不作为一般家用,但对公众仍可能引起危险的器具，例如打算在商店、轻工业和农场中由非专业的 人员使用的器具也属于本部分的范围。

注L这种器具的示例为：工业和商业用炊事设备、清洁器具以及在理发店使用的器具。

就实际情况而言，本部分所涉及的各种器具存在的普通危险,是在住宅和住宅周围环境中所有的人 可能会遇到的。

然而,一般说来本部分并未涉及：

——无人照看的幼儿和残疾人使用器具时的危险；

——幼儿玩耍器具的情况。

注2：注意下述情况：

——对于打算用在车辆、船舶或航空器上的器具,可能需要附加要求。

——在许多国家中，全国性的卫生保健部门、全国性劳动保护部门、全国性供水管理部门以及类似的部门都 对器具规定了附加要求。

注3：本部分不适用于：

——专为工业用途而设计的器具；

——打算使用在经常产生腐蚀性或爆炸性气体(如灰尘、蒸气或瓦斯气体)特殊环境场所的器具；

——音频、视频和类似电子设备(GB 8898)；

——医用电气设备(GB 9706. 1) _i

——手持式电动工具(GB 3883.1)；

——信息技术设备(GB 4943)；

——可移动式电动工具(GB 1396O)_O

2规范性引用文件

下列文件中的条款通过GB 4706的本部分的引用而成为本部分的条款。凡是标注日期的引用文 件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协 议的各方研究是否可使用这些文件的最新版本。凡是未标注日期的引用文件，其最新版本适用于本 部分。

GB 1406 螺口式灯头的型式和尺寸(GB 1406—2001 ,eqv IEC 60061-1 ： 1999)

GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差(GB/T 1804—2000,eqv ISO 2768-1： 1989)

GB/T 2423. 2 电工电子产品环境试验 第2部分：试验方法 试验B：高温(GB/T 2423. 2— 2001,idt IEC 60068-2-2≡1974)

GB/T 2423. 8 电工电子产品环境试验 第二部分：试验方法 试验Ed：自由跌落 (GB/T 2423. 8—1995,idt IEC 60068-2-32： 1990)

GB 3667 交流电动机电容器(GB 3667—1997,idt IEC 60252：1992)

GB 4208 外壳防护等级(IP 代码)(GB 4208—1993,eqv IEC 60529： 1989)

GB/T 5169. 5-1997电工电子产品着火危险试验 第2部分：试验方法 第2篇：针焰试验

(idt IEC 60695-2-2:1991)

GB/T 5169. 11 电工电子产品着火危险试验试验方法 (GB/T 5169. 11—1997,idt IEC 60695-2-11 ：1994)

GB/T 5169. 12 电工电子产品着火危险试验试验方法 (GB/T 5169.12—1999,idt IEC 60695-2-12:1994)

GB/T 5169. 13 电工电子产品着火危险试验试验方法

(GB/T 5169. 13—1999,idt IEC 60695-223:1994)

GB/T 5169. 16电工电子产品着火危险试验 第16部分：50 W水平与垂直火焰的试验方法

(GB/T 5169. 16—2002,IEC 60695-11-10： 1999,1DT)

GB/T 7153 直热式阶跃型正温度系数热敏电阻器 第1部分：总规范(GB/T 7153—2002,

IEC 60738-1 ≈1998,IDT)

GB/T 12113—2003 接触电流和保护导体电流的测量方法(IEC 60990 ： 1999 , IDT)

GB/T 14472-1998电子设备用固定电容器 第M部分：分规范 抑制电源电磁干扰用固定电 容器(idt IEC 60384-14：1993)

GB/T 16935. 1—1997 低压系统内设备的绝缘配合第一部分：原理、要求和试验(IClt IEC

增补件1(20CIO)

增补件2(2002)^τ,

家用和类似用途的器具耦合器 第一部分：通用要求(GB 17465. 1-1998,eqv IEC

家用和类似用途的器具耦合器第二部分：家用和类似设备用互连耦合器

(GB 17465. 2—1998,eqv IEC 60320-2-2： 1990)

GB/T 17626. 11—1999电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度 试验(idt IEC 61000-4-11:1994)

IEC 61000-4-11 增补件 1(2000)"

GB/T 17627. 1低压电气设备的高电压试验技术 第一部分：定义和试验要求(GB/T 17627. 1— 1998,eqv IEC 61180-1_:1992)

GB/T 17627. 2 低压电气设备的高电压试验技术 第二部分：测量系统和试验设备 (GB/T 17627. 2—1998,eqv IEC 61180-2： 1994)

GB 17935 螺口灯座(GB 17935—1999,idt IEC 60238：1996)

IEC 60068-2-75 环境试验 第2-75部分：试验方法-试验Eh：冲击试验

• 1) 1.2版＜2002)为包括第1版及其1号和2号增补件的合并版。

• 2) 1. 1版(2001)为包括第1版及其1号增补件的合并版。

IEC ∕TR3 60083在IEC成员国中使用的家用和类似用途标准化插头和插座釘

IEC 60085电气绝缘的耐热评价和分级

IEC 60112 = 2003固体绝缘材料在潮湿条件下相对漏电起痕指数和耐漏电起痕指数测定方法

IEC 60127(所有部分)微型熔断器

IEC 60227(所有部分) 额定电压450/750 V及以下的聚氯乙烯绝缘电缆

IEC 60245(所有部分) 额定电压450/750 V及以下的橡胶绝缘电缆

IEC 60249-2-4 = 1987印制电路用基材 第2部分：规范 第4号规范：普通级的覆铜箔环氧玻璃 布层压板

增补件1(1989)

增补件2(1992)

增补件3(1993)

增补件4(1994)

增补件5(2000)

IEC 60249-2-5； 1987印刷电路用基材 第2部分：规范 第5号规范：规定易燃性的覆铜箔环氧 玻璃布层压板(垂直燃烧试验)

增补件1(1989)

增补件2(1992)

增补件3(1993)

增补件4(1994)

增补件5(2000)

IEC 60320-2-3家用和类似用途的器具耦合器 第2-3部分:保护等级高于IPXO的器具耦合器

IEC 60417-DB：2002设备用图形符号

IEC 60598-1：2003灯具一般安全要求与试验

IEC 60664~3J992低压系统内设备的绝缘配合 第3部分：利用涂覆层以达到印制电路板组件 的绝缘配合

IEC 60695-10-2着火危险试验 第10部分：减少处于着火中的电器产品非正常热效应的导则和 试验方法——第2节:使用球压试验对非金属材料制成品的耐热试验方法

IEC 60730-1 = 1999家用和类似用途电自动控制器 第1部分:通用要求

IEC 60730-2-8,2000家用和类似用途电自动控制器电动水阀的特殊要求(包括机械要求)

IEC 60906-1家用和类似用途的IEC制插头和插座 第1部分：交流16 A/250 V插头和插座

IEC 60999-1_:1999连接装置 铜导体 螺纹形式和非螺纹形式夹紧件 第1部分：0. 2 mm²到 (包括)35 mm²铜导体夹紧件的通用要求和特殊要求

IEC 61000-4-13电磁兼容(EMC)第4部分：测试测量技术 第13节低频抗扰度试验,包括电 源a. c信号谐波和相互谐波

IEC 61032 = 1997检验外壳防护用的试具

IEc 61058-1：2000器具开关 第［部分:通用要求

IEC 61058-1 增补件 1(2O01)',

IEC 61558-1：1997电力变压器，电源装置和类似产品的安全 第I部分:通用要求和试验

IEC 61558-2-6J997电力变压器、电源装置及类似设备的安全 第2部分：一般用途的安全隔离 变压器的特殊要求

IEC 61770连接水源的器具避免虹吸和软管组件失效

ISO 7000设备用图形符号通用符号

• 3) 插头的型式尺寸应符合国标GB 1002利GB 1003.

• 4) 3.1版(2001)为包括第3版及其1号增补件的合并版。

ISO 9772:2001泡沫塑料 承受小火焰的小试样水平燃烧特性的测定

注：如果国标与本标准所引用的IEC标准有差异,参照IEC标准作具体分析。

3定义

3. 1除另行规定外,术语“电压”和“电流”都是指有效值(L m. _S) _O

• 3. 1. 1

额定电压rated VOltage

由制造商为器具规定的电压。

• 3. 1.2

额定电压范围 rated VOltage range

由制造商为器具规定的电压范围,用其上限值和下限值来表示。

• 3. 1.3

工作电压 WOrking VOltage

器具以额定电压并在正常工作条件下运行时,考虑的那部分所承受的最高电压。

注1：考虑控制器和开关装置不同位置的影响。

注2：工作电压考虑了谐振电压。

注3：在确定工作电压时，可忽略瞬间电压的影响。

• 3. 1.4

额定输入功率 rated POWer input

由制造商为器具规定的输入功率。

• 3. 1.5

额定输入功率范围 rated POWer input range

由制造商为器具规定的输入功率范围，用其上限值和下限值来表示。

• 3. 1.6

额定电流 rated CUrrent

由制造商为器具规定的电流。

注：如果没有为器具规定电流，则额定电流：

——对于电热器具，为由额定输入功率和额定电压计算出的电流值；

——对于电动器具和组合型器具，为器具以额定电压在正常工作条件下运行时测得的电流值。

3. 1.7

额定频率 rated frequency

由制造商为器具规定的频率。

3. 1.8

额定频率范围 rated frequency range

由制造商为器具规定的频率范围，用其上限值和下限值来表示。

3. 1.9

正常工作 normal OPeratiOn

当器具与电源连接时,其按正常使用进行工作的状态。

3. 1. 10

额定脉冲电压 rated impulse VOltage

根据器具的额定电压和过电压类别而确定的电压，用来表明器具绝缘耐受瞬态过电压的规定承受 能力。

3. 1. 11

危险性功能失效 dangerous malfunction

可能危害安全的意外运行。

3.2

• 3.2. 1

可拆卸软线 detachable COrd

打算通过一个适合的器具耦合器与器具连接的用于供电或互连的软线。

• 3.2.2

互连软线 interconnection COrd

不用作电源连接而作为完整器具的一部分提供的外部软线。

注：互连软线的示例为：遥控用手持开关装置、器具的两个部分间外部互连和将附件连接到器具或连接到单独信号 电路的软线。

• 3.2.3

电源软线 SUPPIy COr(I

固定到器具上,用于供电的软线。

• 3.2.4

X 型连接 type X attachment

能够容易更换电源软线的连接方法。

注：该电源软线可以是专门制备并仅能从制造商或其服务机构处得到的.专门制备的软线也可包含器具的一 部分。

• 3.2.5

Y 型连接 type Y attachment

打算由制造商、它的服务机构或类似的具有资格的人员来更换电源软线的连接方法。

3. 2.6

Z 型连接 type Z attachment

不打碎或不损坏器具就不能更换电源软线的连接方法。

• 3.2.7

电源引线SUPPly IeadS

用于将器具连到固定布线并被容纳在一个间室内的一组电线，该间室可以在器具内或附着在器 具上。

3.3

• 3.3. 1

基本绝缘 basic insulation

施加于带电部件对电击提供基本防护的绝缘。

• 3.3.2

附加绝缘 SUPPIementary insulation

万一基本绝缘失效,为了对电击提供防护而施加的除基本绝缘以外的独立绝缘。

• 3.3.3

双重绝缘 double insulation

由基本绝缘和附加绝缘构成的绝缘系统。

• 3.3.4

加强绝缘 reinforced insulation

在本标准规定的条件下，提供等效于双重绝缘的防电击等级而施加于带电部件上的单一绝缘。

注：这并不意味该绝缘是个同质体，它也可以由几层组成，但它不像附加绝缘或基本绝缘那样能逐一地被进行 试验。

• 3.3.5

功能性绝缘 functional insulation

仅为器具的固有功能所需，而在不同电位的导电部件之间设置的绝缘。

• 3.3.6

保护阻抗 ProteCtiVe ImPedanCe

连接在带电部件和II类结构的易触及导电部件之间的阻抗，在正常使用中及器具出现可能的故障 状态时，它将电流限制在一个安全值。

• 3.3.7

0 类器具 CIaSS 0 appliance

电击防护仅依赖于基本绝缘的器具。即它没有将导电性易触及部件（如有的话）连接到设施的固定 布线中保护导体的措施,万一该基本绝缘失效，电击防护依赖于环境。

注；。类器具或有一个可构成部分或整体基本绝缘的绝缘材料外壳，或有一个通过适当绝缘与带电部件隔开的金 属外壳.如果装有绝缘材料外壳的器具有内部部件接地的措施，则认为是I类器具，或是。【类器具.

• 3.3.8

OJ 类器具 CIaSS OJ appliance

至少整体具有基本绝缘并带有一个接地端子的器具，但其电源软线不带接地导线，插头也无接地 插脚。

• 3.3.9

• I 类器具 ClaSS I appliance

其电击防护不仅依靠基本绝缘而且包括一个附加安全防护措施的器具.其防护措施是将易触及的 导电部件连接到设施固定布线中的接地保护导体上，以使得万一基本绝缘失效，易触及的导电部件不会 带电。

注：此防护措施包括电源线中的保护性导线.

• 3.3. W

• II 类器具 CIaSS ∏ appliance

其电击防护不仅依靠基本绝缘，而且提供如双重绝缘或加强绝缘那样的附加安全防护措施的器具。 该类器具没有保护接地或依赖安装条件的措施。

注1：该:类器具可以是下述类型之一：

——具有一个耐久的并且基本连续的绝缘材料外壳的器具，除铭牌、螺钉和钾钉等小零件外，其外壳能将所 有的金属部件包围起来,该外壳提供了至少相当于加强绝缘的防护措施将这些小金属零件与器具的带 电部件隔离，该类型器具被称为带绝缘外壳的II类器具•

—-具有T个基本连接的金属外壳，其内各处均使用双重绝缘或加强绝缘的器具，该类型器具被称为有金属 外壳的II类器具•

——由带绝缘外壳的II类器具和有金属外壳的H类器具组合而成的器具.

注2：带绝缘外壳的II类器具，其壳体可构成附加绝缘或加强绝缘的一部分或全部.

注3：如果一个各处均具有双重绝缘或加强绝缘的器具又带有接地的防护措施，则此器具被认为是I类或。I类 器具.

• 3.3. 11

II 类结构 ClaSS H COnStrUCtion

器具中依赖于双重绝缘或加强绝缘来提供对电击的防护的某一部分。

• 3.3. 12

In 类器具 class ɪnappliance

依靠安全特低电压的电源来提供对电击的防护，且其产生的电压不高于安全特低电压的器具。

• 3.3.

ID 类结构 class ∏ COnStrUCtiOn

器具的一部分,它依靠安全特低电压来提供对电击的防护，且其产生的电压不高于安全特低电压。

• 3.3.

电气间隙 ClearanCe

两个导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离。

• 3.3.

爬电距离 CreePage distance

两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径。

3.4

• 3.4.

特低电压 extra-low VOltage

器具内部的一个电源所供给的电压，当器具在额定电压下工作时,该电压在导线之间以及在导线与 地之间均不超过5。V。

• 3.4.2

安全特低电压 Safety extra-low VOItage

导线之间以及导线与地之间不超过42 V的电压，其空载电压不超过50 V_o

当安全特低电压从电网获得时,应通过一个安全隔离变压器或一个带分离绕组的转换器，此时安全 隔离变压器和转换器的绝缘应符合双重绝缘或加强绝缘的要求，

注1：这里规定的电压限值是假定该安全隔离变压器的输入电压为额定电压条件下的。

注2：安全特低电压也可用SELV表示.

• 3.4.3

安 全隔离 变压器 Safety isolating transformer

向一个器具或电路提供安全特低电压，而且至少使用与双重绝缘或加强绝缘等效的绝缘材料将其 输入绕组与输出绕组进行电气隔离的变压器，

• 3.4.4

保护特低电压电路 PrOteCtiVe extra-low VOItage ClrCUit

与其他电路以基本绝缘和保护屏蔽、双重绝缘或加强绝缘隔离的，以安全特低电压工作的接地 电路，

注1：保护屏蔽是通过一个接地隔板将电路与带电部件隔离。

注2：保护特低电压电路也可用PELV电路表示。

3.5

• 3.5. 1

便携式器具 POrtable appliance

在工作时预计会发生移动的器具或质量少于18 kg的非固定式器具。

3. 5. 2

手持式器具 hand-held appliance

在正常使用期间打算用手握持的便携式器具。

• 3.5.3

驻立式器具 StatiOnary appliance

固定式器具或非便携式器具。

• 3.5.4

固定式器具fixed appliance

紧固在一个支架上或固定在一个特定位置进行使用的器具，

• 3.5.5

嵌装式器具 built-in appliance

打算安装在橱柜内、墙中预留的壁龛内或类似位置的固定式器具。

• 3.5.6

电热器具 heating appliance

装有电热元件而不带有电动机的器具。

• 3.5.7

电动器具 motor-operated appliance

装有电动机而不带有电热元件的器具。

注：磁驱动器具认为是电动器具。

"丄… .....

组合型器具 combmed appliance

装有电动机和电热兀件的器具。

³∙⁶

辑丄............

不可拆卸部件 non-detachable Part.........

只有借助于工具才能取下或打开的部件或能够通过22.11试验的部件。

W- 一 —

可拆卸部件 detachable Part                      ....................

不借助于工具就能取下的部件,按使用说明中的要求可以被取下的部件(即使需要用工具才能将其

取下)或不能通过22. U试验的部件。         ..........................

注L为了安装必须取下的部件，即使使用说明中声明用户可取下它，也不认为该部件是可拆卸的。

注2：不借助于工具就能取下的元件,认为是可拆卸部件。

注3：能被打开的部件认为是可取下的部件。

• 3.6.3

易触及部件 accessible Part

用IEC 61032的B型试验探棒能触到的部件或表面，如果该部件或表面是金属的，则应包括与其连 接的所有导电性部件。

• 3.6.4

带电部件live Part

打算在正常使用时通电的导线或导电性部件,按惯例包括中性导线，但不包括PEN导线。

注：一：凡是符合8.1.4要求的易触及或不易触及部件都认为是非带电部件。

注2： PEN导线是指将保护导线和中性导线两种功能结合在一起的保护接地中性线。

• 3.6.5

工具 tool

可以用来旋动螺钉或类似固定装置的螺丝刀、硬币或任何其他物件。

3.7

• 3.7. 1

温控器 thermostat

动作温度可固定或可调的温度敏感装置，在正常工作期间，其通过自动接通或断开电路来保持被控 部件的温度在某些限值之间。

• 3.7.2

限温器 temperature Iimiter

动作温度可固定或可调的温度敏感装置,在正常工作期间，当被控部件的温度达到预先设定值时, 其以断开或接通电路的方式来工作。

注：在器具的正常工作循环期间，它不得造成反向工作，它可要求也可不要求其具有手动复位的功能。

• 3.7.3

热断路器 thermal CUt-OUt

在非正常工作期间，通过自动切断电路或减少电流来限制被控件温度的装置,其结构使用户不能改 变其整定值。

• 3.7.4

自复位热断路器 self-resetting thermal CUt-OUt

器具的有关部件充分冷却后，能自动恢复电流的热断路器。

• 3.7.5

非自复位热断路器 non-self-resetting thermal CUt-OUt

要求手动复位或更换部件来恢复电流的热断路器。

注；手动操作包括切断器具与电源的连接。

• 3.7.6

保护装置 PrOteCtiVe device

在非正常工作条件下工作的装置，它的动作能防止出现一种危险状况。

• 3.7.7

热熔体 thermal Iink

只能一次性工作，事后要求部分或全部更换的热断路器。

3.8

• 3.8. 1

全极断开 all-pole disconnection

由一个单触发动作造成两根电源导线断开；或对于三相器具，由一个单触发动作造成三根电源导线 断开。

注：对三相器具，中性导线不认为是电源导线。

3. 8.2

断开位置 Off POSitiOn

是一个开关装置的稳定位置，在此位置时，由开关控制的电路与其电源是断开的。或者，对于电子 断开，即电路不施加电能。

注：断开位置并不意味着全极断开。

• 3.8.3

可见灼热的电热元件 ViSibly glowing heating element

从器具外部可以部分或全部看见的电热元件，当器具在正常工作条件下，以额定输入功率工作直至 稳定状态建立时，该电热元件的温度不低于650^OC_O

3. 8.4

PTC 电热元件 PTC heating element

主要是由正温度系数的热敏电阻构成的用于加热的元件，当温度在特定的范围内升高时,其阻值迅 速地非线性增长。

• 3.8.5

用户维护保养 USer maintenance

通过使用说明中的声明或器具上的标识，打算由用户来完成的各种维护保养工作。

3.9

• 3,9. 1

电子元件 electronic COmPOnent

主要是通过电子在真空、气体或半导体中运动来完成传导的部件。

注：気光指示灯不被认为是电子元件，

3. 9.2

电子电路 electronic CirCUit

至少装有一个电子元件的电路，

• 3.9.3

保护电子电路 PrOteCtiVe electronic CirCUit

防止非正常运行状态下出现危险的电子电路。

注：电路中的部分也可以起到功能作用。

3. 9.4

B 级软件 SoftWare CIaSS B

含有代码的软件,用于防止器具由于非软件故障而引起的危险。

• 3.9.5

C 级软件 SoftWare c]ass C

含有代码的软件,用于防止没有使用其他保护装置时出现的危险.

4 —般要求

各种器具的结构应使其在正常使用中能安全地工作，即使在正常使用中岀现可能的疏忽时，也不会 引起对人员和周围的环境的危险。

一般来说,通过满足本部分中规定的各项相关要求来实现上述准则，并且通过进行所有的相关试验 来确定其是否合格.

5试验的一般条件

除非另有规定，试验应按本章的要求进行。

5.1按本部分进行的试验为型式试验。

注：例行试验已在附录A中描述。

5.2各项试验应在一个器具上进行，此器具应能够经受所有有关的试验。但第20章、第22章(22.11 和22. 18除外)〜第26章、第28章、第30章和第31章的试验可在另外单独的几台器具上进行。22. 3 的试验是在一个新的器具上进行。

注如果器具必须以不同的条件进行试验，则可能要求附加试样，例如器具能以不同的电压供电.如果一个预置 的薄弱零件在第19章的试验期间成为开路，则可能需要一个另外的试样， 元件试验可以要求提供这些元件的附加试样。

如果必须进行附录C中的试验，则需要六个电动机试样.

如果必须进行附录D中的试验，则可使用增加的器具。

如果必须进行附录G中的试验，则需要另外四个附加的变压器,

如果必须进行附录H中的试验，则需要三个开关或另外三个器具。

注2：应该避免在电子电路上连续试验造成的累积应力，必要时更换元件或使用附加的试样，应该使得评估各相 关电子电路所需最少的附加试样数量。

注3：如果为了进行一项试验，不得不把器具拆散，则应注意确保能按原交付状态进行重新组装。有怀疑时，可在 另外单独的试样上进行后面的各项试验§

5,3除非另有规定，试验均按各章条的顺序进行。但22. 11的试验在第8章试验前，在处于室温的器 具上进行。第14章,21.2及22. 24的试验在第29章的试验之后进行。

如果由于器具结构的原因使得某一项特有的试验明显地不适用，则可以不进行该项试验.

5.4当试验中的各种器具还使用其他形式的能源（如：气体）时,则必须考虑消耗其他能源对器具所带 来的影响。

5.5器具或它的任一运动部件,都应处在正常使用中可能出现的最不利位置上进行试验。'

5.6带有控制器或开关装置的器具,如果它们的整定位置可由用户改动，则应将这些控制器或装置调 到最不利的整定位置上进行试验。

注I_S如果不借助于工具就能触到控制器的调节装置,则不论此整定位置是否用手还是用工具来进行改动，此条都 适用，如果不借助于工具不能触到调节装置,位置也不打算让用户改动的，则此条不适用’

注2：充分的密封措施可认为能防止用户改动整定位置。........

⁵∙⁷试验在无强制对流空气且环境温度为"C±5E场所进行".——…....

如果某一部位的温度受到温度敏感装置的限制或被相变温度所影响（例如当水沸腾时），若有疑问 时，则环境温度保持在23^oc+2^oc_o

5.8. 1交流器具在额定频率下进行试验。而交直流两用器具则用对器具最不利的电源进行试验。

没有标出额定频率或标有50 Hz~60 HZ频率范围的交流器具，则用50 HZ或60 HZ中最不利的 那种频率进行试验。

5.8.2具有多种额定电压的器具，以最不利的那个电压为基础进行试验。

对标有额定电压范围的电动器具和组合型器具，当规定其电源电压等于其额定电压乘以一个系数 时，其电源电压等于：

——如果系数大于1,则为其额定电压范围的上限值乘以此系数；

—如果系数小于1,则为其额定电压范围的下限值乘以此系数。

当没有规定系数时，电源电压为其额定电压范围内的最不利电压。

注1_；如果一个电热器具被设计有一个额定电压范围，则其电压范围的上限值通常是其范围内的最不利电压。

注2,设计为多个额定电压或额定电压范围的组合型器具和电动器具，则可能需要在额定电压或额定电压范围的 最小值、中间值以及最大值下进行几次试验，以找出最不利电压。

• 5. 8. 3标有额定输入功率范围的电热器具和组合型器具，当规定其输入功率等于其额定输入功率乘以 一个系数时，其输入功率等于：

——如果系数大于1,则为其额定输入功率范围的上限值乘以此系数；

--一如果系数小于1,则为其额定输入功率范围的下限值乘以此系数。

当没有规定系数时,输入功率为其额定输入功率范围内的最不利值。

5.8.4标有额定电压范围和与此额定电压范围的平均值相对应的额定输入功率的器具，当规定其输入 功率等于其额定输入功率乘以一个系数时,其输入功率等于：

如果系数大于1,则为与其额定电压范围的上限值相对应的、计算的输入功率乘以此系数； ———如果系数小于1,则为与其额定电压范围的下限值相对应的、计算的输入功率乘以此系数。 当没有规定系数时，其输入功率与在额定电压范围内的最不利电压下的输入功率一致。

5.9当器具的制造商提供一些可供选择的电热元件或附件时，则器具用那些会导致出现最不利结果的 元件或附件进行试验。

5. 10按器具的交付状态进行试验。但按单一器具来设计,却以若干个组件的形式来交付的器具,则先 按制造商的使用说明组装后再进行试验。

嵌装式器具和固定式器具,按制造商的使用说明安装后进行试验。

5. 11打算用柔性软线连接到固定布线的器具,则把相适用的柔性软线连接到器具上再进行试验。

5. 12电热器具和组合型器具，当规定器具必须在输入功率乘以一个系数条件下工作时，此情况只适用 于那些无明显正温度系数电阻的电热元件。

对于PTC电热元件以外的有明显正温度系数电阻的电热元件,其电源电压的确定是通过按额定电 压给器具供电，直至电热元件达到工作温度。然后，让电源电压迅速增加到需给出有关试验所要求的输 入功率的那个值,在整个试验中应一直保持该供电电压值。

注：一般来说,如果在额定电压条件下，器具在冷态下的输入功率与其工作温度下的输入功率相差超过25%,则认 为此温度系数是明显的。

5. 13带PTC电热元件的器具,在与规定的输入功率相对应的电压下进行试验，当规定的输入功率大 于额定输入功率时，用来乘电压的系数等于用来乘输入功率的系数的平方根。

5. 14如果OI类器具或I类器具带有未接地的易触及的金属部件，而且未使用一个接地的中间金属部 件将其与带电部件隔开,则按对H类结构规定的有关要求确定这些部件是否合格。

如果OI类器具或I类器具带有易触及的非金属部件，除非这些部件用一个接地的中间金属部件将 其与带电部件隔开,否则按对∏类结构规定的有关要求确定这些部件是否合格。

注：对于在湿热气候国家中没有安装保护性接地导体的场合下使用的特殊器具，附录P给岀了更高要求的导则， 该导则可以用于确保电气危险和热危险的防护达到可接受水平。

5. 15如果器具带有在安全特低电压下工作的部件,则按对ΠI类结构规定的有关要求确定其是否合格。

5. 16在进行电子电路试验时，其电源不应受到对试验结果产生影响的外部干扰。

5. 17由可充电电池供电的器具按附录B的要求进行试验。

• 5. 18如果长度和角度的尺寸没有公差规定，则GB/T 1804(eqv ISO 2768-1)适用。

6分类

• 6. 1在电击防护方面，器具应属于下列各种类别之一：

0类、OI类、I类、II类、ΠI类。

通过视检和相关的试验确定其是否合格。

6.2器具应具有适当的防水等级。

通过视检和相关的试验确定其是否合格。

注：防水等级在GB 4208 (eqv IEC 60529)中给出。

7标志和说明

• 7. 1器具应有含下述内容的标志：

—-额定电压或额定电压范围,单位为伏(V)；

电源性质的符号,标有额定频率的除外；

额定输入功率,单位为瓦(W)或额定电流,单位为安(A)；

制造商或责任承销商的名称、商标或识别标志；

—-器具型号或系列号；

——GB/T 5465.2(idt IEC 60417)的符号5172,仅在II类器具上标出；

—-防水等级的IP代码,IPXO不标出。

注L IP代码的第一个数字不必标在器具上。

注2,在不会造成误解的前提下，允许有另外的标志。

注3：如果元件上分别标有标志，则元件上的标志不应使器具本身的标志存有疑问。

注4：如果器具标有额定压力，其单位可以是巴(bar),但其只能和帕(Pa)同时标示，巴(bar)标在括号中。

与连接器和水源的外部软管组合的电动控制水阀的外壳，如果它的工作电压大于特低电压,则其应 按 GB/T 5465. 2(idt IEC 60417)-5036(DB：2002-10)标注符号。

通过视检确定其是否合格。

7.2用多种电源的驻立式器具,其标志应有下述内容：

“警告：在接近接线端子前,必须切断所有的供电电路”。

此警告语应位于接线端子罩盖的附近。

通过视检确定其是否合格。

7.3具有一个额定值范围，而且不用调节就能在整个范围内进行工作的器具,应采用由一个连字符分 开的范围的上限值和下限值来表示。

注L举例：115 V〜230V：表示器具适用于标示范围内的任何值（如一个带PTC电热元件的烫发器）。

具有不同的额定值并且必须由用户或安装者将其调到一个特定值时才能使用的器具，应标出这些 不同的值,并且用斜线将它们分开。

注2：举例：115V/230V：表示器具只适用于标出的值（如带选择开关的剃须刀）。

注3：此要求也适用于准备与单相电源和多相电源都能连接的器具。

举例：230V/400V：表示器具只适用于给出的电压值，230V是用于单相工作，40OV是用于三相工作（如带有用于 两种电源的接线端子的洗碟机）。

通过视检确定其是否合格。

7.4如果能调节器具适用于不同的额定电压,则该器具所调到的电压值的位置应清晰可辨。

注：对不要求频繁变动电压调定值的器具,如果器具所调的额定电压可以从固定在器具上的接线图来确定,则认为 已满足了该条要求。接线图可放在进行电源线连接时必须取下的罩盖内表面。它不应放在附着到器具，但可 容易取下的标签上。

通过视检确定其是否合格。

7.5标有多个额定电压或多个额定电压范围的器具,应标出每个电压或电压范围对应的额定输入功率 或额定电流。但是，如果一个额定电压范围的上下限值之间的差值不超过该范围平均值的10%,则可 标出对应该范围平均值的额定输入功率或额定电流。

额定输入功率或额定电流的上限值和下限值应标在器具上，以使得输入功率与电压之间的关系是 明确的。

微型延时熔断器，其中X是GB 9364. Kielt IEC 60127）规定的时间/电流特性的符号。

GB/T 5465. 2(idt IEC 60417)规定的符号5019   保护接地

GB/T 5465. 2(idt IEC 60417)规定的符号 5172   ∏ 类设备

GB/T 5465. 2(idt IEC 60417)规定的符号 5012   灯

GB/T 16273. Kneq ISO 7000)规定的符号 1641

GB/T 16273. Kneq ISO 7000)规定的符号 0434

弋y    GB/T 5465. 2(idt IEC 60417)-5021(DB≈2002-10)等电位

l∣ GB/T 5465. 2(idt IEC 60417)-5036(DB≈2002-10)危险电压

电源性质的符号,应紧靠所标示的额定电压值。

设置∏类器具符号所放置的位置,应使其明显地成为技术参数的一部分,且不可能与任何其他标示 发生混淆。

应使用国际单位制所规定的物理量的单位和对应的符号。

通过视检确定其是否合格。

注3：只要不引起误解，允许使用额外的符号。

注4：可以使用GB/T 5465.2(idt IEC 60417)和ISO 7000中规定的符号。

7.7连接到两根以上供电导线的器具和多电源器具,除非其正确的连接方式是很明确的，否则器具应 有一个连接图，并将图固定到器具上。

通过视检确定其是否合格。

注L如果三相器具,其供电导线的接线用指向端子的箭头标明,,则认为其正确的连接方式是明确的。

注"允许使用文字标志表明正确连接方式。

注3：连接图可以是7.4所涉及的接线图。

7.8除Z型连接以外，用于与电网连接的接线端子应按下述方法标示：

——专门连接中线的接线端子,应该用字母N标示。

——保护接地端子，应该用GB/T 5465. 2(idt IEC 60417)规定的符号5019标明。

这些表示符号不应放在螺钉、可取下的墊圈或在连接导线时能被取下的其他部件上。

通过视检确定其是否合格。

7.9除非明显的不需要，否则工作时可能会引起危险的开关,其标志或放置的位置应清楚地表明它控 制器具的哪个部分。为此而用的标志方式，无论在哪里,不需要语言或国家标准的知识都应该能理解.

通过视检确定其是否合格。

• 7. 10驻立式器具上开关的不同挡位，以及所有器具上控制器的不同挡位，都应该用数字、字母或其他 视觉方式标明。

注L此要求也适用于作为控制器一部分的开关.

如果用数字来标示不同的挡位,则断开位置应该用数字“。”标示，对较大的输出、输人、速度和冷却 效率等挡位,应该用一个较大的数字标示。

数字不应用作任何其他的标示，除非它所处的位置或与其他数字的组合不会与对断开位置的标 志发生混淆。

注2：例如，数字“0”,也可用在一个数字程序键盘上。

通过视检确定其是否合格。

• 7. 11在安装或正常使用期间，打算调节的控制器应有调节方向的标示。

注，用+和一标志，可认为满足要求。

通过视检确定其是否合格。

7.12使用说明应随器具一起提供，以保证器具能安全使用。

注：使用说明只要在正常使用中是可见的，则可以标在器具上。

如果在用户的维护保养期间有必要釆取预防措施,则应给出相应的详细说明。

通过视检确定其是否合格。

• 7. 12. 1如果在用户的安装期间有必要采取预防措施，则应给出相应的详细说明。

通过视检确定其是否合格。

7. 12.2如果驻立式器具未配备电源软线和插头，也没有断开电源（其触点开距提供在过电压等级Dl条 件下全断开）的其他装置，则使用说明中应指出，其连接的固定布线必须按布线规则配有这样的断开 装置。

通过视检确定其是否合格。

7. 12.3打算永久连接到电源上的器具，如果其固定布线的绝缘，能与第11章的试验期间温升超过 50 K的那些部件接触,则使用说明中应指出，此固定布线的绝缘须有防护，例如，使用具有适当耐温等 级的绝缘护套。

通过视检和第11章试验,确定其是否合格。

7. 12. 4嵌装式器具,其使用说明应包括下述方面的明确信息：

——为器具安装所需的空间尺寸。

——在此空间内支撑和固定器具的装置的尺寸和位置。

——器具各部分与其周围结构之间的最小间距。

——通风孔的最小尺寸以及它们的正确布置。

——器具与电源的连接，以及各分离元件的互连。

——除非器具所带开关符合24. 3的规定，否则需要器具安装后能够断开电源连接.断开电源连接 通过能够接触到的插头或者符合布线规定的固定布线的开关完成。

通过视检确定其是否合格。

7. 12.5对于有专门制备软线的X型连接的器具,使用说明应包括下述内容：

“如果电源软线损坏，必须用专用软线或从其制造商或维修部买到的专用组件来更换。”

对于Y型连接器具,使用说明应包括下述内容：

“如果电源软线损坏,为了避免危险,必须由制造商、其维修部或类似部门的专业人员更换。'‘

对于Z型连接的器具,使用说明应包括下述内容：

“电源软线不能更换，如果软线损坏,此器具应废弃。”

通过视检确定其是否合格•

7. 12.6带有非自复位热断路器（通过切断电源复位）的电热器具的使用说明，应包括下述内容：

注意：为避免由热断路器的误复位产生危险,器具不能通过外部开关装置供电，例如定时器或者连 接到由通用部件定时进行通、断的电路。

通过视检确定是否合格＞

7.12.7固定式器具的使用说明中应阐明如何将器具固定在其支撑物上。

注，由于胶粘不认为是可靠的固定方式，因此不采用胶粘方式进行固定.

通过视检确定是否合格。

7. 12.8对于连接到水源的器具,使用说明中应指出：

--最大进水压力（Pa）;

——最小进水压力（Pa）,若对于器具的正确操作是必要的。

对于由可拆除软管组件连接水源的器具,使用说明中应声明使用随器具附带的新软管组件，旧软管 组件不能重复利用。

通过视检确定是否合格。

7. 13使用说明和本部分要求的其他内容,应使用此器具销售地所在国的官方语言文字写出。

通过视检确定其是否合格。

7.14本部分所要求的标志应清晰易读并持久耐用。

通过视检并用手拿沾水的布擦拭标志15 s,再用沾汽油的布擦拭15 S确定其是否合格。

经本部分的全部试验后，标志仍应清晰易读,标志牌应不易揭下并且不应卷边。

注L在考虑标志的耐久性时,要考虑到正常使用的影响，例如：以涂漆或涂釉的方式(搪瓷除外)做出的标志放在 经常清洗的容器上，不认为是持久耐用的。

注"用于此试验的汽油是脂肪族溶剂乙烷,其按容积的最大芳炷含量为0.1%,贝壳松脂丁醇值为29,始沸点约 为65°C ,干点约为69°C ,密度约为0. 66 kg∕L_o

7. 15 7. 1-7.5中规定的标志，应标在器具的主体上。

器具上的标志，从器具外面应清晰可见,但如需要，可在取下罩盖后可见。对便携式器具,不借助于 工具应能取下或打开该罩盖。

对驻立式器具,按正常使用就位时，至少制造商或责任承销商的名称、商标或识别标记和产品的型 号或系列号是可见的。这些标记可以标在可拆卸的盖子下面。其他标记，只有在接线端子附近，才能标 在盖子下面。对固定式器具,该要求适用于器具按制造商使用说明安装就位之后。

开关和控制器的标志应标在该元件上或其附近;它们不应标在那些因重新拆装能使此标志造成误 导的部件上。

通过视检确定其是否合格。

• 7. 16如果对本部分的符合取决于一个可更换的热熔体或焰断器的动作，则其牌号或识别熔断器用的 其他标志应标在某一位置，当器具被拆卸到能更换熔断器时,该标志应清晰可见。

注：只要熔断体动作后，其标志仍清晰，则允许在熔断体上标示。

此要求不适用于那些只能与器具的某一部分一起更换的熔断器。

通过视检确定其是否合格。

8对触及带电部件的防护

• 8. 1器具的结构和外壳应使其对意外触及带电部件有足够的防护。

通过视检和通过8. 1. 1-8.1.3适用的试验,并考虑8.1.4和8.1.5确定其是否合格。

• 8. 1. 1 8.1的要求适用于器具按正常使用进行工作时所有的位置，和取下可拆卸部件后的情况。

注：不允许使用不借助工具便可触及到的螺纹型熔断器以及微舞螺纹型断路器。

只要器具能通过插头或全极开关与电源隔开，位于可拆卸盖罩后面的灯则不必取下，但是，在装取 位于可拆卸盖罩后面的灯的操作中，应确保对触及灯头的带电部件的防护。

用不明显的力施加给IEC 61032的B型试验探棒，除了通常在地上使用且质量超过40 kg的器具 不斜置外，器具处于每种可能的位置,探棒通过开口伸到允许的任何深度,并且在插入到任一位置之前、 之中和之后,转动或弯曲探棒。如果探棒无法插入开口，则在垂直的方向给探棒加力到20 N；如果该探 棒此时能够插入开口，该试验要在试验探棒成一定角度下重复。

试验探棒应不能碰触到带电部件,或仅用清漆、釉漆、普通纸、棉花、氧化膜、绝缘珠或密封剂来防护 的带电部件,但使用自硬化树脂除外。

• 8. 1. 2用不明显的力施加给IEC 61032的13号试验探棒来穿过0类器具、∏类器具或∏类结构上的 各开口。但通向灯头和插座中的带电部件的开口除外。

注：器具输出插口不认为是插座。

试验探棒还需穿过在表面覆盖一层非导电涂层如瓷釉或清漆的接地金属外壳的开口。

该试验探棒应不能触及到带电部件。

• 8. 1.3对II类器具以外的其他器具用IEC 61032的41号试验探棒，而不用B型试验探棒和13号试验 探棒,用不明显的力施加于一次开关动作而全断开的可见灼热电热元件的带电部件上。只要与这类元 件接触的支撑件在不取下罩盖或类似部件情况下，从器具外面明显可见,则该试验探棒也施加于这类支 撑件上。

试验探棒应不能触及到这些带电部件。

注：对带有电源软线，而在其电源的电路中无开关装置的器具,其插头从插座中的拨出认为是一次开关动作。

8. 1.4如果易触及部件为下述情况,则不认为其是带电的：

——该部件由安全特低电压供电，且

•对交流,其电压峰值不超过42. 4 V；

•对直流，其电压不超过42. 4V_o

或

——该部件通过保护阻抗与带电部件隔开。

在有保护阻抗的情况下，该部件与电源之间的电流：对直流应不超过2 mA；对交流，其峰值应不超 过O. 7 mA；而且：

对峰值电压大于42.4 V小于或等于450 V的,其电繼不应超过0."

对峰值电压大于450 V小于或等于15 W的,其放电量不应超过45心

通过对由额定电压供电的器具的测量确定其是否合格"

应在各相关部件与电源的每-极之间分别测量电压值和电流值。在电源中断后立即测量放电量。

使用标祢阻值为2。。。Q的无感电阻来测量放电量。

任L测量电流的电路见GB/E网WEe 6。99。）的图4。

注2：电量是通过记录在电压/时间曲线中的总面积计算得出，面积求和时不考虑电压极性。.......

⁸∙槌嵌装式器具、固定式器具和以分离组件形式交付的器具在安装或组装之前，其带电部件至少应 由基本绝缘来防护。..........

通过视检和8. Ll的测试确定其是否合格 .......... ......

8.2 口类器具和口类结构,其结构和外壳对与基本绝缘以及仅用基本绝缘与带电部件隔开的金属部件

意外接触应有足够的防护。          ——

只允许触及到那些由双重绝缘或加强绝缘与带电部件隔开的部件。_______

通过视检和按8. 1. 1中所述，施加IEC 61032的B型试验探棒确定其是否合格。

注1：此要求适用于器具按正常使用工作时的所有位置，和取下可拆卸部件之后的状况。

注2,嵌装式器具和固定式器具,要在安装就位后进行试验。

9电动器具的启动

注：必要时，在产品的特殊要求标准中规定要求和试验。

10输入功率和电流

10. 1如果器具标有额定输入功率,器具在正常工作温度下，其输入功率对额定输入功率的偏离不应大 于表1中所示的偏差。

表1输入功率偏差

对于组合型器具，如果电动机的输入功率大于器具额定输入功率的50%,则电动器具的偏差适用 于该器具。

注L在有號问时，可单独测量电动机的输入功率。

当输入功率稳定时，通过测量确定其是否合格。

——所有能同时工作的电路都处于工作状态；

—器具按额定电压供电；

——器具在正常工作状态下工作。

如果输入功率在整个工作周期是变化的,则按一个具有代表性期间出现的输入功率的平均值决定 输入功率。

注2：对标记有一个或多个额定电压范围的器具,在这些范围的上限值和下限值上都要进行试验，除非标称的额定 输入功率与相关电压范围的平均值有关。在此情况下，要在该范围的平均电压值下进行试验。

注3：对标有一个额定电压范围，且该电压范围的上限、下限差值超过该范围平均值的10%的器具，则允许偏差适 用于该范围的上限值、下限值两种情况.

10.2如果器具标有额定电流，则其在正常工作温度下的电流与额定电流的偏差，不应超过表2中给出 的相应偏差值。

表2电流偏差

对于组合型器具，如果电动机的电流大于器具额定电流的50%,则电动器具的偏差适用于该器具。

注1：在有疑问时，可单独测量电动机的电流。

当输入功率稳定时，通过测量确定其是否合格。

——所有能同时工作的电路都处于工作状态；

——器具按额定电压供电；

——器具在正常工作状态下工作。

如果电流在整个工作周期内变化,则按一个有代表性的期间中出现的电流平均值来决定该电流。

注2：对标有一个或多个额定电压范围的器具,试验在这些范围的上限值和下限值上都要进行，除非标称的额定电 流与扣关的电压范围的平均值有关，在这种情况下，在等于电压范围的平均值的电压下进行该试验。

注3：对标有一个额定电压范围，且该电压范围的上限、下限差值超过该范围平均值的10%的器具，则允许偏差适 用于该范围的上限值、下限值两种情况.

11发热

11. 1在正常使用中，器具和其周围环境不应达到过高的温度。

通过在11. 2〜IL 7规定的条件下确定各部件的温升来确定其是否合格。

11.2手持式器具,保持其在使用时的正常位置上。

带有插入插座的插脚的器具,要插入适当的墙壁插座。

嵌装式器具,按使用说明安装就位。

其他的电热器具和其他组合型器具，按下述要求放在测试角上：

——通常放置在地面上或桌面上使用的器具,放在底板上，并尽可能靠近测试角的两边壁。

——通常固定在一面墙上使用的器具,参照使用说明，将其固定在测试角内一侧边壁上，并按可能

出现的情况靠近另一边壁,并靠近底板或顶板。

——通常固定在天花板上的器具,参照使用说明，将其固定在测试角的顶板上，并按可能出现的情 况靠近两边壁。

其他电动器具成如下要求放置：

——通常放置在地面或桌面上使用的器具,放置在一个水平支撑物上。

——通常固定在墙上的器具，固定在一个垂直支撑物上。

——通常固定在天花板上的器具，固定在一个水平支撑物的下边。

测试角、支撑物和嵌装式器具的安装设施，都使用厚度约为20 mm的，涂有无光黑漆的胶合板。

对于带有自动卷线盘的器具,将软线总长度的三分之一拉出。在尽量靠近卷线盘的毂盘，和卷线盘 上的最外二层软线之间来确定软线护套外表面的温升。

对于自动卷线盘以外的，打算在器具工作时用来存贮部分电源软线的贮线装置,其软线的50 Cm不 卷入。在最不利的位置上确定软线被贮部分的温升。

11.3除绕组温升外，温升都是由细丝热电偶确定的，其布置应使其对被检部件的温度影响最小。

注1：细丝热电偶是指线径不超过0.3 _mm的热电偶。

用来确定测试角边壁、顶板和底板表面温升的热电偶,要贴附在由铜或黄铜制成的滁黑的小圆片背 面，小圆片的直径为15 mm,厚度为1 mm。小圆片的前表面应与胶合板的表面平齐。

器具的放置尽可能使热电偶探测到最高温度。

除绕组绝缘温升外，其他电气绝缘的温升是在其绝缘体的表面上来确定,其位置是可能引起下列故 障的位置：

短路；

——带电部件与易触及金属部件之间的接触；

——跨接绝缘；

——爬电距离或电气间隙减少到低于第29章的规定值。

注2,如果必须拆开器具来布置热电偶，则应注意确保正确地重新装配该器具，如有疑问，再次测量输入功率。

注3：多芯软线的各股芯线分叉点和绝缘电线进入灯座的进入点，是热电偶布置位置的举例。

绕组的温升通过电阻法来确定，除非绕组是不均匀的，或是难于进行必要的连接,在此情况下，用热 电偶法来确定温升。

注4：绕组温升由下式计算求得；

At=Re b Rl (* + Z])— (j₂ -J_I) Λl

式中，

∆t——绕组温升；

Ri —试验开始时的电阻；

¾ -一试验结束时的电阻；

k —对铜绕组，等于234.5；对铝绕组，等于225；

I_t——试验开始时的室温；

Zr--试验结束时的室温*

试验开始时，绕组应处于室温。试验结束时的绕组电阻推荐用以下方法来确定：即在断开开关后和 其后几个短的时间间隔，尽可能快地进行几次电阻测量，以便能绘制一条电阻对时间变化的曲线，用其 确定开关断开瞬间的电阻值。

11.4电热器具在正常工作状态下以1.15倍额定输入功率工作。

11.5电动器具以0.94倍和1.06倍额定电压之间的最不利电压供电，在正常工作状态下工作。

11.6组合型器具以0.94倍和1.06倍额定电压之间的最不利电压供电，在正常工作状态下工作。

11.7器具工作的时间一直延续至正常使用时那些最不利条件产生所对应的时间。

注：该试验持续时间应包括一个以上的工作周期。

11.8试验期间要连续监测温升，温升值不得超过表3中所示的值。然而，如果电动机绕组的温升超过 表3中的规定值,或对有关电动机绝缘的温度分类有疑问，则进行附录C的试验。

保护装置不应动作,并且密封剂不应流出。

如果通过24.1.4规定的循环周期的测试,则允许保护电子电路中的部件动作。

表3最大正常温升

表3（续）

表3(续)

部 件                           温升/K

C如果提供7.12.3规定的说明，则可以超过该限值。

^d 测量温升的位置按IEC 60598-1表12.1的规定。

e括号内的数值适用于部件被固定在一个热表面的所在部位。

^f对热塑性材料没有规定限值，但为了进行30.1的试验，还必须确定其温升，

S所规定的限定值与木材材质的劣变相关，但并没有考虑表面涂层的劣变。

^h对在19.11中被短路的电容器没有规定温升限值。

ⁱ安装在印刷电路板上的电容器，其温度标记可以在技术资料中给出.

12 空章

13工作温度下的泄漏电流和电气强度 13. 1在工作温度下，器具的泄漏电流不应过大,而且其电气强度应满足规定要求。

通过13. 2和13. 3的试验确定其是否合格。

器具在正常工作状态下工作一直延续到11. 7中规定的时间。

电热器具以1. 15倍的额定输入功率工作，

电动器具和组合型器具以1.06倍的额定电压供电。

安装说明规定也可使用单相电源的三相器具,将三个电路并联后作为单相器具进行试验。

在进行该试验前断开保护阻抗和无线电干扰滤波器。

13.2泄漏电流通过用GB/T 12113(idt IEC 60990)中图4所描述的电路装置进行测量，测量在电源的 任一极与连接金属箔的易触及金属部件之间进行。被连接的金属箔面积不得超过20 _CrnXIQ cm,并与 绝缘材料的易触及表面相接触。

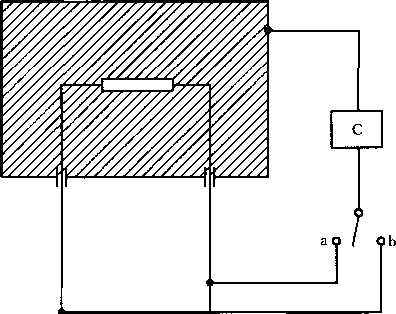

注L GB/T 12113(idt IEC S0990)中图4所示的电压表应能测量电压的实际有效值 对单相器具,其测量电路在下述图中给出：

——如果是II类器具，见图1；

— 如果是非II类器具,见图2。

将选择开关分别拨到a、b的每个位置测量泄漏电流。

对三相器具,其测量电路在下述图中给出：

——如果是II类器具，见图3;

——如果是非II类器具，见图4。

对三相器具,将开关a、b和C拨到闭合位置来测量泄漏电流。然后，将开关a、b和C依次打开，而 其他两个开关仍处于闭合位置再进行重复测量。对只打算进行星形连接的器具，不连接中性线。

器具持续工作至11. 7规定的时间长度之后，泄漏电流应不超过下述值：

--对U类器具           0.25 mA

——对0类、OI类和ΠI类器具   0.5 mA

—对I类便携式器具     O.75mA

3. 5 mA

0. 75 mA或0. 75 mA∕kW(器具额定输入功率)，两者中选较大 值,但是最大为5 mA

对组合型器具,其总泄漏电流可在对电热器具或电动器具规定的限值内，两者中取较大的，但不能 将两个限值相加。

如果器具装有电容器,并带有一个单极开关,则应在此开关处于断开位置的情况下重复测量。

如果器具装有一个在第11章试验期间动作的热控制器,则要在控制器断开电路之前的瞬间测量泄 漏电流。

注歸开关处于断开位置进行试验,是为了验证连接在一个单极开关后面的电容器不产生过高的泄漏电流。

注3：推荐器具通过一个隔离变压器供电，否则器具应与地绝缘，

注4：在被测表面上，金属箔要有尽可能大的面积,但不超过规定的尺寸.如果金属箔面积小于被测表面，则应移 动该金属箔以便测量该表面的所有部分。此金属箔不应影响器具的散热。

• 13.3 按照GB/T 17627. l(eqv IEC 61180-1)的规定，断开器具电源后，器具绝缘立即经受频率为 50 HZ或60 HZ的电压，历时1 min。

用于此试验的高压电源在其输出电压调整到相应试验电压后，应能在输出端子之间提供一个短路 电流电路的过载释放器对低于跳闸电流L的任何电流均不动作。不同高压电源的L和I,值见 表5 o

试验电压施加在带电部件和易触及部件之间，非金属部件用金属箝覆盖。对在带电部件和易触及 部件之间有中间金属件的II类结构,要分别跨越基本绝缘和附加绝缘来施加电压。

注I：应注意避免电子电路元件的过应力.

试验电压值按表4的规定.

表4电气强度试验电压

对多相器具,额定电压是指相线与中性或地线之间的电压.对480 V的多相器具，试验电压按照额定电压 >150 V且≤250 V的范围进行规定。

b 对额定电压M15。V的器具,测试电压施加到工作电压在>150 V且W25。V范围内的部件上。 在试验期间，不应出现击穿。

注2,可忽略不造成电压下降的辉光放电•

表5高压电源的特性

注：此电流是以在该电压范围的上限，短路和释放能量分别为80。VA和40。VA为基础计算得出的。

14瞬态过电压

器具应能承受其可能经受的瞬态过电压。

通过对每一个小于表16规定值的电气间隙进行脉冲电压试验，确定其是否合格.

脉冲试验电压具有与GB/T 17627. Keqv IEC 61180-1)规定的1. 2/50 _μs标准脉冲一致的空载波 形。它由一个有效阻抗为12fl的脉冲发生器提供。脉冲试验电压以不小于IS的间隔对每个极性施 加3次。

注L GB/T 17627. 2(eqv IEC 61180-2)对脉冲发生器进行了规定。

表6规定了表15额定脉冲电压对应的脉冲试验电压值。

表6脉冲试验电压

试验中，不应有闪络出现。但是,如果当电气间隙短路时，器具符合第19章的要求，则允许出现功

能性绝缘的闪络。

注2：脉冲试验电压按试验的海拔高度利用修正因子计算得出，上述值适合于海平面到500 m高度的试验场合。 如果试验的海拔高度不在这个范围内，则应按照GB/T 16935. 1—1997 ( idt IEC 60664-1： 1992 )的 4. 1. 1.2. 1.2注释的其他修正因子进行修正。

注3：整机的试验内容正在考虑之中。

15耐潮湿

15. 1器具外壳应按器具分类提供相应的防水等级。

按15. 1. 1的规定，并考虑15. 1. 2确定其是否合格,此时器具不连接电源。

然后，器具应立即经受16. 3中规定的电气强度试验,并且视检应表明在绝缘上没有能导致电气间 隙和爬电距离降低到低于第29章中规定限值的水迹。

注：检査前,应小心擦去外壳外表面所有残留的水。开启器具外壳时，要小心避免器具内部水迹的位移。

15. 1. 1除分类为IPXO器具外，器具按下述规定经受GB 4208^w(eqv IEC 60529)的试验。

——IPXI器具,按13.2.1规定；

——IPX2器具，按13.2.2规定；

——IPX3器具，按13.2.3规定；

——IPX4器具，按13.2.4规定；

——IPX5器具，按13.2.5规定；

——IPX6器具，按13.2.6规定；

——-IPX7器具,按13.2.7规定。对该试验，器具浸没在约含1%氯化钠(N_aCI)的水溶液中。

含有带电部件并装在外部软管内用于将器具连至水源的水阀，要按照IPX7类器具经受防水试验。

注：对不能放置在GB 4208 (eqv IEC 60529)规定的摆管下试验的器具，可以使用手持式喷头。

15. 1.2在试验期间要使手持式器具持续转动，并转过最不利的位置。

嵌装式器具按使用说明安装就位。

通常在地面或桌面上使用的器具,要放置在一个无孔眼的水平支承台上，支承台面的直径为二倍摆 管的半径减去15 Cm_o

通常固定在墙壁上的器具和带有插入插座的插脚的器具,按正常使用安装在一块木板的中心，该木

5) IEC 60529 中的 14. 2. 1-14. 2. 7 对应 GB 4208 中的 13. 2. 1~13. 2. 7_o 板的每边尺寸比器具在木板上的正交投影尺寸超出15 cm±5 cm。该木板要放置在摆管的中心位置。

对IPX3类器具,墙壁安装的器具其底面应与摆管的转动轴线在同一水平面上。

对IPX4类器具,器具的水平中心线要与摆管的转动轴心线一致。但是，对通常在地面上或桌面上 使用的器具,摆动范围限制在从垂直算起每侧各90°,持续时间为5 min,支承物放在摆管摆动轴心线的 高度上“

对墙壁安装的器具,如果使用说明中说明此器具应靠近地平面放置，并且规定了距离，则要按此距 离在器具下面放置一块板,该板的尺寸每个方向要比器具的水平投影各超出15 Cnl_o

通常固定在天花板上的器具,试验时安装在一块水平的无孔支撑板的下方,支撑板的结构要能防止 水溅到器具的顶面。摆管转轴与支撑板下表面在同-水平面,并与器具的中心线-致，喷水直接向上。

对IPX4类器具,摆管沿垂线两边各摆动9。。,持续时间为5min

带X型连接的器具，除带有专门制备软线的器具外，其他都应装有表】3中规定的最小横截面积允 许的最轻型柔性软线".      .....

取下器具上的可拆卸部件，如必要，将取下的可拆卸部件与器具主体一起经受有关的处理。但是, 如果使用说明中说明-个部件在用户维护保养时必须取下且需要借助工具才能取下时,则该部件不必 取下".        ..... ........

¹⁵∙²在正常使用中能够承受液体溢出的器具，其结构要能使这种溢出的液体不会影响器具的电气 绝缘。.........―

通过下述试验确定其是否合格....................

带X型连接的器具，除带有专门制备软线的器具外，其他都应装有表13中规定的最小横截面积允 许的最轻型柔性软线.      .......

带有器具输入插口的器具,可将相配用的连接器插装到位，或不插装连接器进行试验,两者中取最 不利者.

取下器具上的可拆卸部件。

将器具的液体容器用约含1%氯化钠（NaCl）的水溶液充满，然后，再用等于容器容量的15%,或是 0.25 L同浓度多余1%氯化钠（NaCl）水溶液,两者中取量多者，在1 min时间内持续地注入容器。

然后，器具应经受16. 3的电气强度试验,并且视检应表明在绝缘上没有能导致爬电距离和电气间 隙降低到低于第29章中规定限值的水迹。

15.3器具应能承受在正常使用中可能出现的潮湿条件。

通过下述试验确定其是否合格。

经受15. 1或15. 2试验的器具在正常环境条件下放置24 h_o

器具如有电缆入口，要保持其在打开状态；器具如带有预留的现场成型孔，其中的一个要处于打开 状态。取下器具可拆卸部件，如必要，取下的可拆卸部件与器具主体一起经受潮湿试验。

潮湿试验在空气相对湿度为（93±3）%的潮湿箱内进行48 h₀空气的温度保持在20。C〜30。C之间 任何一个方便值，的I K之内。在放入潮湿箱之前,使器具温度达到£到£十4笆。

注1：绝大多数情况下，在潮湿处理前，器具在规定温度下保持至少4 h,就可达到该温度。

注2：在潮湿箱内放置硫酸钠（Na₂SO₄）或硝酸钾（KNO3）饱和水溶液,其容器要使溶液与空气有充分的接触面积, 即可获得（93 + 3）⅜的相对湿度。

注3：在绝热箱内，确保恒定的空气循环，就可达到规定的条件。

器具应在原潮湿箱内，或在一个使器具达到规定温度的房间内，把已取下的部件重新组装完毕，随 后经受第16章的试验。

16泄漏电流和电气强度 16. 1器具的泄漏电流不应过大，并且其电气强度应符合规定的要求。

通过16. 2和16. 3的试验确定其是否合格。

在进行试验前,保护阻抗要从带电部件上断开。

使器具处于室温，且不连接电源的情况下进行该试验。

16.2交流试验电压施加在带电部件和连接金属箔的易触及金属部件之间。被连接的金属箔面积不超 过20 CmXlO Cm,它与绝缘材料的易触及表面相接触。

试验电压：

——对单相器具，为1. 06倍的额定电压；

——对三相器具，为1. 06倍的额定电压除以将。

在施加试验电压后的5 S内，测量泄漏电流。

泄漏电流不应超过下述值：

---对II类器具:0.25 mA

——对。类，01类和Dl类器具：0, 5 mA

——对I类便携式器具75 mA

--对I类驻立式电动器具：3. 5 mA

—对I类驻立式电热器具:0.75 mA或0.75 mA∕kW(器具的额定输入功率)，两者中取较大者, 但最大为5 mA。

如果所有的控制器在所有各极中有一个断开位置,则上面规定泄漏电流限定的值增加一倍。如果 为下述情况，上面规定的泄漏电流限定值也应增加一倍：

——器具上只有一个热断路器，没有任何其他控制器,或

——所有温控器、限温器和能量调节器都没有一个断开位置，或

——器具带有无线电干扰滤波器。在这种情况下，断开滤波器时的泄漏电流应不超过规定的限值。

对组合型器具，总泄漏电流可在对电热器具或对电动器具的限值之内，两者中取较大限值,但不能 将二个限值相加。

16.3在16. 2试验之后，绝缘要立即经受Imin频率为50 HZ或60 HZ基本正弦波的电压。表7中给 出了适用于不同类型绝缘的试验电压值.绝缘材料的易触及部分,要用金属箔覆盖。

注1,注意金属箔的放置，以使绝缘的边缘处不出现闪络。

表7试验电压

对多相器具,额定电压是指相线与中性或地线之间的电压.以在＞150 V且V的范围内的额定电压值 作为480 V.多相器具的试验电压，

b 对额定电压Wl5。V的器具，测试电压施加到工作电压在＞15。V且V25O V范围内的部件上。

对入口衬套处、软线保护装置处或软线固定装置处的电源软线用金属箔包裹后，在金属箔与易触及 金属部件之间施加试验电压,将所有夹紧螺钉用表14中规定力矩的三分之二值夹紧。对。类和I类器 具,试验电压为1 250 V,对U类器具,试验电压为1 750 V_O

注2； 13. 3的注3对试验用的高压电源做了规定。

注3：对同时带有加强绝缘和双重绝缘的Il类结拘，要注意施加在加强绝缘上的电压不对基本绝缘或附加绝缘造 成过应力3

注4*在基本绝缘和附加绝缘不能分开单独试验的结构中，该绝缘经受对加强绝缘规定的试验电压，

注5：在试验绝缘霞盖层时，可用一个砂袋使其有大约为5 kPa的压力来将金属箔压在绝缘上。该试验可限于那些 绝缘可能薄弱的地方，例如：在绝缘的下面有金属锐棱的地方。

注膈如果可行，绝缘衬层要单独试验。

注7：注意避免对电子电路的元件造成过应力。

试验初始,施加的电压不超过规定电压值的一半,然后平缓地升高到规定值。

在试验期间不应出现击穿。

• ¹⁷ ——护............................…

器具带有由变压器供电的电路时,其结构应使得在正常使用中可能出现短路时,该变压器内或与变 压器相关的电路中，不会出现过高的温度。

注1：例如在安全特低电压下工作的易触及电路的裸导线或没有充分绝缘的导线的短路。

注2：不考虑在正常使用中可能发生的基本绝缘失效。

通过施以正常使用中可能出现的最不利的短路或过载状况，来确定其是否合格。器具供电电压为 1. 06倍或0. 94倍的额定电压,取两者中较为不利的情况。

安全特低电压电路中的导线绝缘层的温升值,不应超过表3中有关规定值的15 K_O

绕组的温度不应超过表8中规定的值。但是，这些限值对于符合IEC 61558-1中15. 5规定的无危 害式变压器不适用。

• 18 耐久性

注：需要时，在产品的特殊要求标准中规定要求和试验。

• 19 非正常工作

W器具的结构，应可消除非正常工険误操作导致的火灾危险、有损安全或电击防护的机械性 损坏。

电子电路的设计和应用，应使其任何一个故障情况都不对器具在有关电击、火灾危险、机械危险或 危险性功能失效方面产生不安全。

带有电热元件的器具经受19. 2和19.3的试验;另外，对于带有在第11章中起限温作用控制器的 该类器具,还应经受19.4的试验；适用时要经受19. 5的试验。带有PTC电热元件的器具还应经受 19. 6的试验。

带有电动机的器具，按适用情况经受19.7-19.10的试验。

带有电子电路的器具，按适用情况还应经受19.11和19. 12的试验。

除非另有规定，否则试验一直持续到一个非自复位热断路器动作，或直到稳定状态建立。如果一个 电热元件或一个预置的薄弱零件成为永久性开路,则要在第二个样品上重复有关试验。除非试验以其 他方法满意地完成,否则应以同样的方式终止。

注L预置的薄弱零件，是设计用于在非正常工作状态下会损坏的零件，以防止影响本部分符合性的情况出现。这 类元件可能是一个可更换零件，如电阻或电容器，或是被更换零件的一部分，如电动机内不易触及的热熔体。

注2_:器具内带有熔断器、热断路器、过载保护装置或是类似装置，可•以用来提供这些必要的保护，在固定线路中的 保护装置不提供这些必要的保护。

除非另有规定，否则每次只允许模拟一种非正常状况进行试验。

注3：如果对同一个器具适用一个以上的试验，则这些试验要顺序地在器具冷却到室温后进行，

注4,对组合型器具，这些试验要以电动机和电热元件都在正常工作状态下同时工作的方式来进行。对各电动机 和电热元件，每次只进行.个适合的试验，

注5：当说明控制器要短路时，可由使其不工作来代替。

除非另有规定,否则按19. 13的规定检查本章试验结果是否合格。

19.2带电热元件的器具,在第11章规定的条件下，要限制其热散发来进行试验。在试验前确定的电 源电压为在正常工作状态下,输入功率稳定后提供0.85倍额定输入功率所要求的电压。整个试验期间 该电压保持不变。

注：在第11章试验中动作的控制器允许动作。

19. 3重复19.2的试验,但试验前确定的电源电压,为在正常工作状态下输入功率稳定后提供1. 24倍 额定输入功率所要求的电压。整个试验期间该电压保持不变。

注，在第11章试验中动作的控制器允许动作。

19.4器具在第11章规定的条件下进行试验，并且任何在第H章试验期间用来限制温度的控制器 短路。

注：如果器具带有一个以上的控制器,则它们要依次被短路。

19. 5装有带管状外鞘或埋入式电热元件的OI类和I类器具,要重复19.4的试验。但控制器不短路, 而电热元件的一端要与其外鞘相连接。

改变器具电源极性，电热元件另一端要与电热元件的外鞘相连，重复此试验。

打算永久连接到固定布线的器具和在19.4的试验期间出现全断开的器具不进行此试验。

注L带中性线的器具，在中线与外鞘连接的状态下进行试验。

注2：对埋入式电热元件,其金属外壳可认为是外鞘。

19. 6带PTC电热元件的器具，以额定电压供电，直到有关输入功率和温度的稳定状态建立。

然后，将PTC电热元件的工作电压增加5%,并让器具工作直到稳定状态再次建立。电压以类似 的方法增加，直到达到1.5倍的工作电压,或直到PTC电热元件破裂,两者中取先发生的情况。

19.7通过下述手段让器具在停转状态下工作：

——如果转子堵转转矩小于满载转矩,则锁住转子；

——其他的器具,则锁住运动部件。

注L如果器具有一个以上的电动机，该试验在每个电动机上分别进行。

注2：空白。

带有电动机、并在辅助绕组电路中有电容器的器具,让其在转子堵转，并在每一次断开其中一个电 容器的条件下来工作。除非这些电容器符合GB 3667(idt IEC 60252)中的P2级，否则器具在每一次短 路其中一个电容器的条件下重复该试验。

注3：因为某些电动机可能启动，进而导致不一致的结果发生，故应锁住转子进行试验。

对每一次试验，带有定时器或程序控制器的器具都以额定电压供电，供电持续时间等于此定时器或 程序控制器所允许的最长时间。

其他器具也以额定电压供电，供电持续时间分别为：

--对下述器具为30 s；

•手持式器具；

•必须用手或脚来保持开关接通的器具，和

•由手连续施加负载的器具；

——对在有人看管下工作的器具,为5 min；

——对其他器具，为直至稳定状态建立所需的时间。

注4：试验持续5 mɪn的器具，在产品的特殊要求标准中指出。

试验期间，绕组的温度不应超过表8中所示的限值。

表8最高绕组温度

19.8装有三相电动机的器具,断开其中的一相，然后对器具施加额定电压,在正常工作状态下,工作持

续到19. 7中规定的时间。

19.9装有打算遥控、自动控制或有连续工作倾向的电动机的器具,进行过载运转试验。

器具以额定电压供电，在正常工作状态下工作，直至稳定状态建立。然后增大负载使通过电动机绕 组的电流升高ιo%,并让器具再次工作直到稳定状态建立。此时的电源电压保持不变。再次增大负载 并重复上述试验，直到保护装置动作或电动机停转。

在该试验期间，绕组温度不应超过下述规定值：

——对A级绕组绝缘= 140°C;

——对E级绕组绝缘:155⁰C ；

——对B级绕组绝缘：165°C ；

——对F级绕组绝缘：18O^OC ；

——对H级绕组绝缘:200°C ；

——对200级绕组绝缘:220^OC ；

——对220级绕组绝缘:240^oC ；

——对250级绕组绝缘：270⁰C;

注：如果不能以适合的增幅增加负载,则把电动机从器具上取下，然后单独进行试验。

19. 10装有串激电动机的器具，以1. 3倍的额定电压供电，以可能达到的最低负载来工作，并持续 1 min_o

试验期间，部件不应从器具上弹出。

19. 11除非符合19.11.1规定的条件,否则通过对所有的电路或电路的某一部分进行19. 11.2规定的 故障情况评估来确定电子电路是否合格。

注1：通常,对器具和其电路图的检查,将揭示出那些必须模拟的故障情况，以便能把试验限制在预期可能出现最 不利结果的那些情况。

'带保护性电子电路的器具经受19. 11. 3和19. 11.4的试验。

带有一个通过电子断开获得断开位置的开关的器具或者带有处于待机状态开关的器具，经受 19.11.4的试验。

'注Ia ：电子电路评估试验程序见附录Q。

如果器具在任何故障条件下的安全取决于一个符合GB 9364(idt IEC 60127)的微型熔断器的动 作，则进行19. 12的试验。

在每一次试验期间和之后，绕组温度不应超过表8中的规定值。但是，这些限值不适用于符合 IEC 61558-1中15. 5规定的无危害式变压器。器具应符合19.13中规定的条件。任何流过保护阻抗的 电流，都不应超过8. 1.4中规定的限值。

注2：除非在任何一次试验之后都必须更换元件，否则，19. 13要求的电气强度只需在电子电路的最终试验之后

进行。

如果印刷电路板的导线变为开路,只要同时满足下述三个条件,该器具可被认为已经受住了该特殊 试验：

——印刷电路板的基材，经受住附录E的试验；

——任何导线的松脱,都不使带电部件和易触及金属部件之间的爬电距离或电气间隙减小到低于 第29章规定的值；

——器具在开路导线桥接的情况下，经受住19-11.2的试验。

19. 11. 1 19.11.2中规定的故障情况a）〜f）不施加到同时满足下述两个条件的电路或电路中的零 件上：

——电子电路为下述的低功率电路；

——在器具其他部分中，对电击、火灾危险、机械危险或危险性功能失效的保护，不依赖于此电子电 路的正常工作。

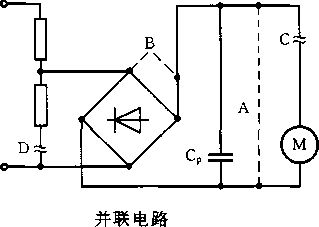

低功率电路的示例如图6所示，并按下述来确定。

器具以额定电压供电，并且将一个已调到其最大电阻值的可变电阻器连接在被调查点和电源的异 性极之间。然后减小电阻值,直到该电阻器消耗的功率达到最大值，在第5s终了时，供给该电阻器的最 大功率不超过15 W的最靠近电源的那些点，被称之为低功率点.距电源比低功率点远的那一部分电 路被认为是一个低功率电路。

注L只从电源的一极上进行测量，最好是给出最少低功率点的那个极。

注2；在确定低功率点时，推荐从靠近电源的各点开始。

注3：可变电阻器消耗的功率用瓦特表测量。

19. 11.2要考虑下列的故障情况，而且如有必要,要每次施加一个故障,并考虑随之发生的间接故障。

a） 如果电气间隙和爬电距离小于第29章中的规定值,则功能性绝缘短路；

b） 任何元件接线端处开路；

C）电容器的短路，符合GB/T 14472（idt IEC 60384-14）的电容器除外；

d） 非集成电路电子元件的任何两个接线端处的短路。该故障情况不施加在光耦合器的两个电 路之间；

e） 三端双向可控硅开关元件以二极管方式失效；

f） 集成电路的失效。要考虑集成电路故障条件下所有可能的输出信号。如果能表明不可能产生 一个特殊的信号,则其有关的故障可不考虑。

注1：如可控硅整流器和三端双向可控硅开关元件那样的元件,不经受f）故障情况。

注2：微处理器按集成电路进行试验.

如果电路不能用其他方法评估,故障情况f）施加到封装的和类似的元件。

正温度系数电阻器如果在制造商规定范围内使用，则不短路。但是,PTC-S热敏电阻要被短路，符 合 GB/T 7153（Idt IEC 60738-1）的除外。

另外，通过连接低功率点与低功率测量的电源极,实现每个低功率电路的短路.

为模拟故障情况，器具要在第H章规定的条件下工作,但以额定电压供电。

当模拟任何一个故障情况时，试验持续的时间为：

——如果故障不能由使用者识别，例如温度的变化,则按11.7的规定,但仅持续一个工作循环。

——如果故障能被使用者识别，例如食品加工器具的电动机停转,则按19. 7的规定。

——对与电网持续连接的电路,例如待机电路,应直到稳定状态建立.

在每种情况下，如果器具内部发生非自复位断电，则结束试验。

19. 11.3如果器具装有使器具符合第19章要求的保护电子电路,则按19. 11.2中a）〜f）的要求，相关 试验以模拟单一故障的方式重复进行。

19. 11.4带有一个通过电子断开获得断开位置的开关的器具或者带有处于待机状态开关的器具,要进 行19.11. 4. 1-19. 11. 4, 7的试验。该试验在器具的额定电压下进行，开关被设置在断开位置或待机 状态。

装有保护电子电路的器具进行19.11.4.1-19.11.4.7的试验。在第19章相关的试验中，保护电 子电路动作后进行除19. 2、19. 6及19. 11. 3以外的试验。但是，在19. 7的试验中运行了 30s或5min 的器具,则不进行有关电磁现象的试验。

本试验在防浪涌装置断开的条件下进行，除非其内置电火花控制装置。

注L如果该器具有多种操作方式，如果必要，针对每一种操作方式进行试验。

注2：装有符合GB 14536(idt IEC 60730)系列标准的电子控制器的器具，不能免除该试验。

19. 11.4. 1器具依据GB/T 17626. 2(idt IEC 61000-4-2)进行静电放电试验，4级测试适用。对每一个 预先选定的点进行10次正极的放电和10次负极的放电试验。

19. 11.4.2 器具依据GB/T 17626. 3(idt IEC 61000-4-3)在辐射区进行试验，3级测试适用。

注：每个频率的驻留时间要足镀长，以观察保护电子电路可能的故障。

19. 11.4.3 器具进行依据GB/T 17626. 4(idt IEC 61000-4-4)的瞬时脉冲试验。3级测试适用于信号 与控制线，4级测试适用于电源线。脉冲应用于正极、负极各2 min。

19, 11.4.4 器具电源接线端子依据GB/T 17626. 5(idt IEC 61000-4^5)进行电压浪涌试验，在选定点 上进行5个正脉冲，5个负脉冲试验。3级测试适用于线对线的耦合方式,使用电源阻抗2 Ω的发生器。 4级测试适用于线对地的耦合方式，使用电源阻抗12 Ω的发生器。

I类器具中接地的电热元件在试验中断开。

注：如果反馈系统依赖和断开电热元件相关的输入，则可能需要搭建一个人工网络。

如果器具装有带电火花控制装置的防浪涌装置,试验在95%的闪络电压下重复。

19. 11.4.5 器具依据GB/T 17626. 6(idt IEC 61000-4-6)注入电流，3级测试适用。通过这项试验要覆 盖到0. 15 MHZ〜80 MHZ的所有频率。

注：每个频率的驻留时间要足够长，以观察保护电子电路可能的故障.

19. 11.4. 6 器具依据GB/T 17626. 11 (idt IEC 61000-4-11 )进行电压暂降与短时中断的试验。 GB/T 17626. IKidt IEC 61000-4-11)表1的规定试验时间适用于不同试验级别，电压暂降与短时中断 在电压过零点施加。

19. 11.4,7器具应经受符合IEC 61000-4-13要求的电源信号试验，2级测试水平适用。

19. 12在出现19. 11. 2中规定的任何故障时，如果器具的安全依赖于一个符合GB 9364. Kidt IEC 60127)的微型熔断器的动作，则要用一个电流表替换微型熔断器，重复进行该项试验。如果测得的 电流：

——不超过熔断器额定电流的2. 1倍,则不认为此电路是被充分保护的，然后要在熔断器短接的情 况下进行该项试验。

——至少为熔断器额定电流的2.75倍,则认为此电路是被充分保护的。

——在此熔断器额定电流的2. 1倍和2. 75倍之间，则要将此熔断器短接并进行试验，试验持续 时间：

•对速动熔断器：为一相应时间或30 min,两者中取时间较短者.

'•对延时型熔断器：为一相应时间或2 min,两者中取时间较短者。

注L在有疑问的精况下，确定电流时，要考虑到此熔断器的最大电阻值，

注2；验证熔断器是否能作为一个保护装置来工作,要以GB 9364. IHdt IEC 60127)中规定的熔断特性为基础。同 时它也给出了计算此熔断器最大电阻值所需的信息。

注3：按照19.1,其他的熔断器被认为是预置的薄弱零件。

19. 13在试验期间，器具不应喷射出火焰、熔融金属、达到危险量的有毒性或可点燃的气体，且其温升 不应超过表9中的规定值。

试验后，当器具冷却到大约为室温时,外壳变形应符合第8章的要求，而且如果器具还能工作,它应 符合20. 2的规定。

对在正常使用中浸入或充灌可导电性液体的器具,在进行电气强度试验之前，器具浸入水中，或用 水充灌'并保持M兀                  ......

如果器具仍然是可运行的，器具不应经历过危险性功能失效,并且保护电子电路应不得失效。

被测器具处于电子开关''断开”位置藝于待机状态时,不应变得可运行。

²⁰ _________

2。■除固定式器具和手持式器具以外，打算用在例如地面或桌面等-个表面上的器具,应具有足够的 稳定性。

通过下述试验确定其是否合格，带有器具输入插口插座的器具，要装上一个适合的连接器和柔性 软线。

器具以使用中的任一正常使用位置放在一个与水平面成10°的倾斜平面上。电源软线以最不利的 位置摆放在倾斜平面上。但是，当器具以10°倾斜时，如果器具的某部分与水平支撑面接触，则将器具 放在一个水平支撑物上,并以最不利的方向将其倾斜IO^o_O

注1：器具不与电源连接。

注2：对装有滚轮、自定位脚轮或支脚的器具,可能需要在水平面上进行该试验。

注3：自定位脚轮或滚轮应锁定以防止器具的滚动。

带有门的器具，以门打开或关闭的状态进行该试验,两者取较为不利的情况。

打算在正常使用中由用户充灌液体的器具,要在空的状态,或充灌最不利的水量，直到使用说明规 定容量的状态，进行试验。

器具不应翻倒。

带电热元件的器具,要在倾斜角增大到15°的状态下，重复该试验。如果器具在一个或多个方位上 翻倒，则它要在每一个翻倒的状态经受第H章的试验。

在该试验期间，温升不应超过表9所示的值。

20.2器具运动部件的放置或封盖,应在正常使用中对人身伤害提供充分的防护，应尽可能兼顾器具的 使用和工作。

注1：有些器具无法实现完全的防护，如缝纫机、食品混合器以及电动刀。

防护性外壳、防护罩和类似部件,应是不可拆卸部件,并且应有足够的机械强度。

注2：通过使用试验探棒,使互锁装置失效从而能打开的外壳认为是可拆卸部件。

自复位热断路器和过流保护装置意外地再次接通,不应引起危险。

注3：其内部带有的自复位热断路器和过流保护装置能引起危险的器具示例有：食品混合器和榨汁机。

通过视检,21. 1的试验以及用一个类似于IEC 61032中的B型试验探棒施加一个不超过5 N的 力，确定其是否合格。但该试验探棒具有一个直径为50 mm的圆形限位板，以替代原来的非圆形限 位板。

对带有那些诸如改变皮带张力那样的可移动装置的器具,要在将这些装置调到它们可调范围内最 不利的位置上进行试验探棒试验。必要时,将皮带取下。

试验探棒应不能触及危险的运动部件。

21机械强度

• 21. 1器具应具有足够的机械强度，并且其结构应经受住在正常使用中可能会出现的粗鲁对待和处置。

用弹簧冲击器依据IEC 60068-2-75的Ehb对器具进行冲击试验,确定其是否合格。

器具被刚性支撑,在器具外壳每一个可能的薄弱点上用0. 5J的冲击能量冲击3次。

注L空白。

如果需要,对手柄、操作杆、旋钮和类似零件以及对信号灯和它的外罩也可施加冲击试验,但只有当 这些灯或灯罩凸出器具壳体外缘超过Iomm或它们的表面积超过4 cm²时，才对它们进行冲击试验。 器具内的灯和它的罩盖，只有在正常使用中可能被损坏时,才进行试验。

注2：对一个可见灼热电热元件的防护罩施加释放锥时，注意不要使冲击头穿过防护罩敲在电热元件上。

试验后,器具应显示出没有本标准意义内的损坏,尤其是对8. K15. 1和第29章的符合程度不应受 到损害。在有疑问时，附加绝缘或加强绝缘要经受16.3的电气强度试验。

，注3：外表面涂层的损坏产生的不会使爬电距离和电气间隙减少到低于第29章的规定值小凹痕，以及不会显著影 响对触及带电部件的防护或防潮的小碎片可忽略。

注4：如果一个内罩本身经受住该试验,则其装饰外罩的破裂可忽略。

如果怀疑一个缺陷是由先前施加的冲击所造成的,则忽略该缺陷,接着在一个新样品的同一部位上 施加三次为一组的冲击,新样品应能承受该试验。

注5：裸眼看不见的裂纹、用增强纤维模制的或是类似材料的表面裂纹可忽略。

21.2固体绝缘的易触及部件,应有足够的强度防止锋利工具的刺穿。

对绝缘进行述试验，以确定其是否合格。如果附加绝缘厚度不少于1 mm,并且加强绝缘厚度不 少于2 mm,则不进行该试验。

绝缘温度上升到在第H章测得的温升。然后，使用坚硬的钢针对绝缘表面进行刮蹭，其针头端部 为40°的圆锥形，尖端圆周半径为0. 25 mm+0. 02 mm_o针头保持在与水平面80°〜85°,施加10 N + 0.5 N的轴向力。针头沿绝缘表面以大约20 mm/s的速度滑行，进行刮蹭。要求进行两行平行的刮 蹭，其间要保证留有足够的空间不致互相影响。其覆盖长度约达到绝缘总长度的25%。转90°再进行 两行与之相似的刮蹭，但它们与前两行刮蹭不可相交。

用图7所示的试验指甲以大约10 N的力于已被刮蹭的表面进行试验,不出现如材料分离之类的进 一步损坏。试验后，绝缘应经受住16.3的电气强度试验。

然后，使用坚硬钢针施加一个30 N±0. 5 N的垂直力于绝缘表面的一个未刮蹭部位。以该钢针为 一个电极对绝缘进行16.3的电气强度试验。               一

22结构

• 22. 1如果器具标有IP代码的第一特征数字，则就应满足GB 4208(eqv IEC 60529)的有关要求。

通过有关的试验确定其是否合格。

22.2对驻立式器具,应提供确保与电源全极断开的手段。这类手段应是下述之一：

——带插头的一条电源软线；

——符合24. 3的一个开关；

——在使用说明中指出，提供一种在固定布线中的断开装置；

--个器具输入插口。

如果一个打算与固定布线做永久连接的单相I类器具,装有一个打算用来将电热元件从电源上断 开的单极开关或单极保护装置,则其应与相线相连。

通过视检确定其是否合格。

22.3为直接插入输出插座而提供插脚的器具,不应对插座施加过量的应力。夹持插脚的装置应能够 承受在正常使用中插脚可能受到的力的作用。

通过将此器具插脚按正常使用插入到一个不带接地触点的插座来确定其是否合格。此插座在插座 啮合面后8 mm处,并在这些接触套管所在的平面内有一个水平枢轴。

必须施加一个力矩使插座的啮合面保持在垂直平面内，该力矩不应超过0.25 N_mO

注：保持插座本身在垂直平面上的力矩不包括在此值内。

将一个器具的新样品固定，以避免其插脚受影响。器具放入温度为70°C±2°C的高温箱中1 h。从 高温箱中取出器具后，立即在插脚的纵线方向给每个插脚施加50 N的拉力1 min.

当器具降到室温后，插脚的位移不应超过1 mm。

依次对每个插脚在每个方向施加0.4 Nm的扭矩,持续施加1 min。插脚不应扭动，除非其扭动不 会损害符合本部分。

22.4用于加热液体的器具和引起过度振动的器具不应提供直接插入输出插座用的插脚。

通过视检确定其是否合格。

22.5打算通过一个插头来与电源连接的器具,其结构应能使其在正常使用中当触碰该插头的插脚时, 不会因有充过电的电容器而引起电击危险。

注：额定电容量不大于1 FF的电容器，不认为会引起电击危险。

通过下述试验确定其是否合格。

器具以额定电压供电，然后将其任何一个开关置于“断开"位置,器具在电压峰值时从电源断开。在 断开后的1 S时，用一个不会对测量值产生明显影响的仪器，测量插头各插脚间的电压。

此电压不应超过34 V_O

22.6器具的结构，应使其电气绝缘不受到在冷表面上可能擬结的水或从容器、软管、接头和器具的类 似部分可泄漏岀的液体的影响。如果软管破裂，或密封泄漏，II类器具和∏类结构的电气绝缘不应受 影响。

通过视检确定其是否合格，有疑问时,进行下述试验：

用一个注射器,将带颜色的水溶液滴到器具内那些可能出现液体泄漏并影响珥气绝缘的地方。器 具可处于工作状态或停止状态，两者中取较为不利的状态。

此试验之后，视检应显示出在绕组或绝缘处没有能导致其爬电距离降低到低于29. 2中规定值的液 体痕迹。

22. 7在正常使用中装有液体或气体的器具或带有蒸汽发生器的器具,应对过高压力危险有足够的安 全防护措施。

通过视检，并且必要时,.通过适当的试验确定其是否合格。

22.8对带有一个不借助工具就可以触及到的而且在正常使用中可能要被清洁的隔间的器具，其电气 连接的布置应使其连接在清洗过程中不受到拉力O

通过视检和手动试验确定其是否合格。

22.9器具的结构应使得诸如绝缘、内部布线、绕组、整流子和滑环之类的部件不会与油、油脂或类似的 物质相接触，除非这些物质已具有足够的绝缘性能，以不损害符合本部分，

通过视检和本部分中的试验确定其是否合格。

22. 10应不可能通过器具内自动开关装置的动作来复位电压保持型非自复位热断路器。

注L如果失电，电压保持型控制装置将会自动复位。

非自复位电机热保护器应具有自动脱扣功能,除非它们是电压保持型的。

注2：跳闸是自动的动作，它不依赖于执行元件的操作或位置。

非自复位控制器的复位钮，如果其意外复位能引起危险，则应放置或防护使得不可能发生意外 复位。

注3：例如，本要求阻止在器具背面安装复位按钮，以防止由于推动器具靠墙而使其复位。

通过视检确定其是否合格。

22. 11对防止接触带电部件，防水或防止接触运动部件的不可拆卸零件,应以可靠的方式固定，且应承 受住在正當使用中出现的机械应力。用于固定这类零件的钩扣搭锁，应有一个明显的锁定位置。在安 装或保养期间可能被取下的零件上使用的钩扣搭锁装置,其固定性能应不劣化。

通过下述试验确定其是否合格。

在安装时，或在维护保养期间可能要被取下的零件,应在本试验进行之前,拆装10次。

注：维护保养包括电源软线的更换。

器具处于室温下进行测试。但在其合格性可能受到温度影响的情况下，器具按第Il章规定条件工 作之后，要立即进行本试验。

施加本试验于可能被拆卸的所有零件,不管其是否用螺钉、锄钉或类似零件固定。

以最不利的方向施加力于零件可能薄弱的部位，并持续1。S。但不得使用猛力。施加的力按如下 规定:

--推力：50 N ；

--拉力:

•如果部件的形状使得指尖不能容易地滑脱的，50N；

•如果部件被抓持的突起部分在取下的方向少于10 mm,30 N_o

通过IEC 61032规定的试验探棒11施加推力。

通过像吸盘那样一个合适的方式来施加拉力，以使试验的结果不受其影响。当实施拉力试验时,应 将图7所示试验指甲以WN力插入任何缝隙或连接处，然后以ION力将此试验指甲向旁侧滑移,但不 得扭转，也不得作为杠杆使用O

如果部件的外形使其不会有轴向拉力，则不施加拉力.但要以IO N力插入任何缝隙或连接处,然后 以IoN力将此试验指甲向旁侧滑移,但不得扭转，也不得作为杠杆使用。

如果部件的外形使其不会有轴向拉力，则不施加拉力，但要以ION力将试验指甲插入任一个缝隙 或连接处，然后，通过一个环状物，在部件取下的方向对试验指甲施加30 N拉力，持续10 _So

如果部件可能承受一个扭曲力，则要在施加拉力或推力的同时，施加一个下面给出的扭矩：

—对主要尺寸小于或等于50 mm的：2 Nm；

---对主要尺寸超过50 mm的：4 Nm_o

当用环状物拉试验指甲时，还要施加此扭矩。

如果被抓持的凸出部分小于10 mm,上述的扭矩要降低到规定值的50%。

零件应不成为可拆卸的，而且应保持其在被锁定的位置上。

22. 12手柄、旋钮、把手、操纵杆和类似的部件，如果松动可引起危险的话，则应以可靠的方式固定，以 使它们在正常使用中不岀现工作松动。用来指示开关或类似元件挡位的手柄、旋钮和类似件,如果其位 置的错误可能引起危险的话，则应不可能将其固定在错误位置上。

通过视检、手动试验和以下述的轴向力施加于手柄、旋钮、把手或操纵杆上维持1 min,以试着取下 这些零件来确定其是否合格。

—如果在正常使用中不可能受到轴向拉力，则施加的力为15 N_o

——如果在正常使用中可能受到轴向拉力，则施加的力为30 N_O

注：自固性树脂以外的密封剂和类似材料，被认为对防止松脱是不够的。

• 22. 13手柄有这样的结构，以使其在正常使用中被抓握时，操作者的手不可能触到那些温升超过表3 对在正常使用中仅短时握持手柄所规定的值的零件。

通过视检,必要时,通过确定温升来确定其是否合格。

22. 14除非是为了使器具具有某种功能而设置必不可少的粗糙或锐利的棱边，在器具上不应有会对用 户正常使用或维护保养造成伤害的此类锐边。

器具不应有在正常使用或用户维护保养期间，用户易触到的自攻螺钉或其他紧固件暴露在外的 尖端。

通过视检确定其是否合格。

22. 15柔性软线的贮线钩或类似物应平整和圆滑。

通过视检确定其是否合格。

22. 16自动卷线器结构不应导致：

——严重刮伤或损坏柔性软线护套；

—— 多股导线断股；

•严重刮伤或损坏接触处。

通过下述试验确定其是否合格,但试验时软线上不通过电流。

将总长度的三分之二拉出，如果可被拉出的软线长度少于225 cm,则软线初始的拉出长度调到使 卷线盘仍保留有75 Cm长软线。再拉出75 Cm长的一段软线，然后让其卷回，以对软线护套会造成最大 刮伤的方向，并考虑到器具在使用中的正常位置，将软线拽出。在软线离开器具处，其试验时的软线轴 线与在没有明显阻力而被卷回时的软线轴线之间的夹角应约为60。。软线允许由卷线器卷回。

注L如果在60°时，软线不能自动卷回，则将此角度调节到能卷回的最大角度。

以30次∕min的速率进行6 000次试验，如果卷线器结构允许的速率低于30次∕min,则以卷线器 结构允许的最高速率进行该试验。

注2,为使软线冷却，必要时可中断试验。

试验后，视检软线和卷线盘,在有疑问时，软线要经受16.3的电气强度试验，试验电压为1 000 V, 试验电压施加在被事先连接为一体的软线导体和包裹在软线外表面上的金属箔之间。

22. 17打算防止器具与过热墙壁距离过近而设置的限距部件应被固定，以使其不可能以徒手、螺丝刀 或扳手从器具的外面将其拆除。

通过视检和手动试验确定其是否合格。

22. 18如果锈蚀能够导致载流部件和其他金属零件发生危险的话,在正常使用情况下这些部件应能耐 受腐蚀。

注L对本要求而言，认为不锈钢及类似的耐腐蚀合金以及电镀钢板是符合要求的。

通过在第19章的试验后，验证有关零件上是否显示出腐蚀迹象来确定其是否合格。

注2：要注意接线端子材料的兼容性和热影响。

22. 19象非在结构上能够防止不恰当地更换传送带，否则不应利用其提供所需要的绝缘等级。

通过视检确定其是否合格。

22.20应有效地防止带电部件与绝热材料的直接接触，除非这种材料是耐腐蚀、耐潮湿并且不可燃 烧的。

注：玻璃棉是一种符合本要求的绝热材料。未浸渍的矿渣棉是有腐蚀性热的绝热材料。

通过视检,必要时通过相应的试验确定其是否合格。

22.21木材、棉花、丝、普通纸以及类似的纤维或吸湿性材料，除非经过浸渍，否则不应作为绝缘材料 使用。

注1：如果材料纤维之间的空隙都充满了一种合适的绝缘物质，则此材料可被认为是浸渍过的。

注2：用于电热元件电气绝缘的氧化镁和矿物陶瓷纤维不被认为是吸湿性材料。

通过视检确定其是否合格。

• 22. 22器具不应含有石棉。

通过视检确定其是否合格。

22.23含多氯联苯的油类(PCB),不应使用在器具之中。

通过视检确定其是否合格。

22.24对裸露的电热元件应这样支撑，以使得即使其电热元件断裂，电热导线也不可能与易触及的金 属部件接触。

通过在最不利的位置上将电热导线切断,然后视检确定其是否合格。

注1：电热元件被切断后，不对该导线施加力。

注2：此试验在第29章的试验后进行。

22.25除了 ΠI类器具以外,其他各类器具的结构应使下垂的电热导体不能与易触及的金属部件接触。 通过视检确定其是否合格。

注：可通过提供能有效地防止电热导线下垂的附加绝缘或是一根线芯来满足此要求。

22.26带有ID类结构的器具,其结构应使在安全特低电压下工作的部件与其他带电部件之间的绝缘， 符合双重绝缘或加强绝缘的要求。

通过双重绝缘或加强绝缘规定的试验确定其是否合格。

22.27应釆用双重绝缘或加强绝缘将由保护阻抗连接的各个部件隔开。

通过双重绝缘或加强绝缘规定的试验确定其是否合格。

22. 28正常使用时与燃气装置或水源装置相连接的∏类器具中，其与煤气管道或与水接触的具有导电 性的金属部件，都应采用双重绝缘或加强绝缘与带电部件隔开。

通过视检确定其是否合格。

22.29打算永久性连接到固定布线的II类器具,其结构应能在器具安装就位后仍然保持规定的防触及 带电部件保护等级。

注：对触及带电部件的防护，可能会由于诸如金属导管的安装或带有金属护套的软缆的安装而受到影响。

通过视检确定其是否合格。

22. 30起附加绝缘或加强绝缘作用，并且在维护保养后重新组装时可能被遗漏掉的II类结构的部 件应：

——以使不严重地破坏就不能将它们取下的方式进行固定，或

——其结构应使它们不能被更换到一个错误的位置上，而且使得如果它们被遗漏，器具便无法工 作，或是明显的不完整。

注：维护保养包括诸如电源软线和开关之类元件的更换。

通过视检和手动试验确定其是否合格。

22. 31在附加绝缘和加强绝缘材料表面上的爬电距离和电气间隙，不应由于材料的磨损而减少到低于 第29章中规定的值。如果任何的电线、螺钉、螺母或弹簧变松或从原位置上脱落，带电部件和易触及金 属部件之间的爬电距离和电气间隙都不应减小到低于第29章中对附加绝缘的规定值。

注：本要求的目的：

——只考虑器具使用的正常位置；

——不认为两个独立的固定装置将同时变松；

—— 由带锁紧垫圈的螺钉或螺母来固定部件，只要这些螺钉或螺母在更换电源软线或其他维护保养期间，不 要求取下，则认为其部件是不容易变松动的。

——用钎焊法连接的电线不认为是被充分固定了的，除非电线用与钎焊无关的其他方法被夹持在接线端子 附近.

——连接在接线端子上的电线，不认为其是充分可靠地固定的，除非在接线端子附近提供另外的夹紧固定装 置，以便在多芯绞线的情况下，该装置同时夹紧绝缘层和导线。

——刚性短线，如果在接线端子螺钉松动时它们仍保持在位，则不被认为是易从接线端子上松説的。

通过视检、测量并通过手动试验确定其是否合格。

22.32附加绝缘和加强绝缘的结构或防护措施,应使器具内部各个部件磨损而产生的污染积聚，不会 使其爬电距离或电气间隙减小到低于第29章中规定的值。

作为附加绝缘来使用的各个天然或合成橡胶部件,应是耐老化的，或是其被放置的位置和设计的尺 寸能够在即使出现裂纹的情况下，也不会使爬电距离减小到低于29. 2规定的值。

未紧密烧结的陶瓷材料、类似材料或单独的绝缘珠,不应作为附加绝缘或加强绝缘使用。

注1：内埋有电热导线的绝缘材料，被认为是基本绝缘，而不是加强绝缘。

通过视检和测量确定其是否合格。

若对橡胶材质的部件有耐老化的要求,就应进行以下的测试。

样品被自由悬挂在一个氧气罐中，氧气罐的有效容积至少为样品体积的侦倍，氧气罐中充满了纯 度不低于97%的氧气，压力达到2. 1 MPa±0.07 MPa,温度维持在70°C±l°C_o

注2：氧气罐的使用会岀现某些危险（除非小心操作）。要采取预防措施来避免由于突然的氧化而产生爆炸的 危险。

样品在氧气罐中保持96 h,然后将样品从罐中取出，放到室温条件不小于16 h,避免阳光直接 照射。

试验后，检査样品，不应出现裸视观察到的裂纹。

如有怀疑,进行下述试验来测定陶瓷材料是否紧密烧结。

陶瓷材料被打成碎片，浸泡在每100 g甲基化酒精含1 g碱性品红的溶液中。溶液的压力不小于 15 MPa,并保持一段时间，以使得样品的试验持续时间数（以小时为单位（h））和试验压力（MPa）之积约 为 180。

从溶液中取出碎片，冲洗，干燥，并打成更小的碎片。

检查新的破裂面,裸视不应有任何染料的痕迹。

22.33在正常使用中易触及的或可能成为易触及的导电性液体,不应与带电部件直接接触。电极不应 用于加热液体。

对II类结构，在正常使用中易触及的或可能成为易触及的导电性液体不应与基本绝缘或加强绝缘 直接接触。

对II类结构，与带电部件接触的液体不应与加强绝缘直接接触。

注I：与不接地的易触及金属部件接触的液体认为是易触及的。

注2：可能被液体泄漏桥接的空气层不认为是有效的双重绝缘的一层。

通过视检确定其是否合格。

22.34操作旋钮、手柄、操纵杆和类似零件的轴不应带电，除非将轴上的零件取下后，轴是不易触及的。

通过视检，并通过取下轴上的零件，甚至借助于工具取下这些零件后，用8. 1规定的试验探棒确定 其是否合格。

22. 35对于非In类结构，在正常作用中握持或操纵的手柄、操纵杆和旋钮即使绝缘失效.也不应带电. 如果这些手柄、操纵杆或旋钮是金属制成的，并且它们的轴或固定装置在绝缘失效的情况下可能带电, 则应该用绝缘材料充分地覆盖这些部件，或用附加绝缘将其易触及部分与它们的轴杆或固定装置隔开。

注：如果绝缘材料通过了 16. 3中关于附加绝缘的电气强度测试，则被认为是足够的.

对驻立式器具,那些非电气元件的手柄、操纵杆和旋钮，只要它们与接地端子或接地触点进行可靠 的连接,或用接地的金属将它们与带电部件隔开,则本要求不适用。

通过视检，必要时，通过有关的试验确定其是否合格。

22.36对非ΠI类器具,在正常使用中用手连续握持的手柄，其结构应使操作者的手在正常使用时,不可 能与金属部件接触，除非这些金属部件是用双重绝缘或加强绝缘与带电部件隔开。

通过视检确定其是否合格。                  ^,

22.37对II类器具，电容器不应与易触及的金属部件连接，如果其外壳是金属的话,则应采用附加绝缘 将其与易触及金属部件隔开。

对符合22. 42中规定的保护阻抗要求的电容器，本要求不适用。

通过视检和通过有关的试验确定其是否合格。

22.38电容器不应连接在一个热断路器的对应两触头之间。

通过视检确定其是否合格。

22.39灯座只能用于灯头的连接。

通过视检确定其是否合格。

22. 40打算在工作时移动的电动器具和组合式器具，或带有易触及的运动部件的器具，应装有一个控 制电动机的开关。开关的执行单元应清晰可见且易触及。

通过视检确定其是否合格。

22.41除了灯以外，器具不应带有含汞的元件。

通过视检确定其是否合格。

22. 42保护阻抗应至少由两个单独的元件构成,这些元件的阻抗在器具的寿命期间内不可能有明显的 改变。如果这些元件中的任何一个出现短路或开路,则8.1.4中规定的值不应被超过。

注:符合GB 8898(eqv IEC 60065)的14. Ia)的电阻和符合GB/T 14472(idt IEC 60384-14)的Y级电容器认为是足 够稳定的阻抗元件。

通过视检并通过测量确定其是否合格。

22. 43能调节适用不同电压的器具,其结构应使调定位置不可能发生意外的变动。

通过手动试验确定其是否合格。

22. 44器具外壳的形状和装饰,不应使器具容易被孩子当作玩具。

通过视检确定其是否合格。

注：例如外壳做成动物"人或类似大小的模型。

22.45当空气用作加强绝缘时，器具的结构应保证外壳在受外力作用而变形时，电气间隙不应减小到 低于29. 1.3规定的值。

注L 一个足够坚硬的外壳被认为符合本要求。

注2：要考虑野蛮操作所造成的器具外壳形变•

通过视检和手动试验确定其是否合格。

22.46在保护电子电路中使用的软件,应为B级或C级软件。

注L在器具存在其他故障的情况下B级软件失灵，或单独C级软件失灵，可能导致危险性功能失效、电击、火灾、 机械或其他危险的发生。                                         ,

依据附录R通过评估软件确定其是否合格。

注2：如果软件程序被修改，且修改影响到了保护电子电路的试验结果，则评估与相关试验应重寂进行。

22.47打算连接到水源的器具，应能经受住正常使用中的水压。

给器具供水的水源应保持一个静压,其值为最大进水压力的2倍或1.2 MPa,取其中较大值,持续 时间为5 min,检查是否合格。

任何部件都不应出现泄漏,包括任何进水软管。

22.48打算连接到水源的器具,其结构应能防止倒虹吸现象导致非饮用水进入水源。

通过IEC 61770的相关试验检査是否合格。

23内部布线

• 23. 1布线通路应光滑，而且无锐利棱边。

布线的保护应使它们不与那些可引起绝缘损坏的毛刺、冷却翅片或类似的棱缘接触。

有绝缘导线穿过的金属孔洞，应有平整、圆滑的表面或带有绝缘套管。

应有效地防止布线与运动部件接触。

通过视检确定其是否合格。

23.2带电导线上的绝缘珠和类似的陶瓷绝缘子应被固定或支撑，以使它们不能改变位置或搁在锐利 的角棱上。如果绝缘珠是在柔性的金属导管内，除非该导管在正常使用时不能移动，否则就应被装在-个绝缘套内。     ........

通过视检和手动试验确定其是否合格。      ................—..

23.3在正常使用或在用户维护保养中能彼此相互移动的器具不同零件,不应对电气连接和内部导线 (包括提供接地连续性的导线)造成过分的应力。柔性金属管不应引起其内所容纳导线的绝缘损坏。开 式盘簧不能用来保护导线。如果用-个簧圈相互接触的盘簧来保护导线，则在此导线的绝缘以外,还要 另加上-个合适的绝缘衬层。                 .....................................................................

注L符合GB 5023. I_(Idt IEC 6。227)或_GB 5013. l(ɪdt IEC 6。245)的柔性软线护套，被认为是具有足够的绝缘的 衬层。.............

通过视检并通过下述试验确定其是否合格"..........

如果在正常使用中出现弯曲，则把器具放在使用的正常位置上，并在正常工作状态下以额定电压 供电...... ......

活动部件前后移动，使导线在结构所允许的最大角度内弯曲，弯曲速率为30次/min。其弯曲次 数为：

对正常工作时会发生弯曲的导线,10 000次；

对用户维护保养期间受弯曲的导线，100次。

注2：—次弯曲，为向后或向前的一次运动。

器具不应出现本部分意义上的损坏，而且器具应能继续使用。特别是布线和它们的连接应经受 16.3的电气强度试验,但其试验电压要降到1 000 V,而且试验电压仅施加在带电部件和易触及金属部 件之间。

23.4裸露的内部布线应是刚性的而且应被固定，以使得在正常使用中，爬电距离和电气间隙不能减小 到低于第29章的规定值。

通过29. 1和29. 2的测试确定其是否合格。

23.5内部布线的绝缘应能经受住在正常使用中可能出现的电气应力。

通过下述试验确定其是否合格。

基本绝缘的电气性能应等效于GB 5023. Kidt IEC 60227)或GB 5013. Kidt IEC 60245)所规定的 软线的基本绝缘，或者符合下列的电气强度测试。

在导线和包裹在绝缘层外面的金属箔之间施加2 000 V电压,持续15 min,不应击穿。

注L如果导线的基本绝缘不满足这些条件之一，则认为该导线是裸露的。

注2：该试验仅对承受电网电压的布线适用。

注3：对于II类结构，附加绝缘和加强绝缘的要求适用，除非软线护套符合GB 5023. Kidt IEC 60227)或GB 5013. 1 (idt IEC 60245)的要求，则软线护套可以作为附加绝缘。

23.6当套管作为内部布线的附加绝缘来使用时,它应采用可靠的方式保持在位。

通过视检并通过手动试验确定其是否合格。

注：如果一个套管只有在破坏或切断的情况下才能移动，或如果它的两端都被夹紧，则可认为是可靠的固定方式。

23.7黄/绿组合双色标识的导线，应只用作接地导线。

通过视检确定其是否合格。

23.8铝线不应用于内部布线。

注：绕组不被认为是内部布线。

通过视检确定其是否合格。

23.9多股绞线在其承受接触压力之处,不应使用铅-锡焊将其焊在一起，除非夹紧装置的结构使得此 处不会出现由于焊剂的冷流变而产生不良接触的危险。

注1：使用弹簧接线端子可满足本要求,仅拧紧夹紧螺钉不被认为是充分的。

注2：允许多股绞线的顶端钎焊。

通过视检确定其是否合格。

• 23. 10与连接器和水源的外部软管组合的电动控制水阀的内部布线，其绝缘和护套至少应与轻型聚氯 乙烯护套软线相当(GB 5023. 3的52号线)。

通过视检确定其是否合格。

注：符合GB 5023. Kidt IEC 60227)规定的机械特性不作评估。

24元件

• 24. 1只要是在元件合理应用的条件下，应符合相关的国家标准或IEC标准中规定的安全要求。

注L符合有关元件的国家标准或IEC标准，未必保证符合本部分的要求。

除非另有规定，本部分中第29章规定的要求适用于元件的带电部件与器具的易触及部件之间。

电动机不需要符合GB 755(idt IEC 60034-1)的要求。

除非各个元件已经过预先的试验,并且已经确认它们符合相关的国家标准或IEC标准的循环次数 要求，否则，这些元件应经受24. 1. 1-24.1.6的测试。

没有被单独试验过，并未认定符合相关国家标准或IEC标准的元件，没有标识或没有按其标识使 用的元件，均应在器具实际运行情况下进行试验,被试样品的数量按相关的标准要求。

注2：对于自动控制器，标识包括IEC 60730-1的第7章规定的资料。

如果元件没有相应的IEC标准,则不要求进行附加的其他试验。

• 24. 1. 1可能永久地承受电源电压，并且用于无线电干扰抑制或分压的电容器的相关标准是 GB/T 14472 (idt IEC 60384-14),如果要测试，则按附录F进行。

注：例如，对于在器具中装有可能永久性地被施加电源电压的电容器而言：

----30. 2. 3 适用;

——30.2.2适用；除非电容器由通断开关从电源断开。如果电容器是接地的，则该开关必须能够双极断开。

• 24. 1.2安全隔离变压器的相关标准是IEC 61558-2-6,如果要测试，则按附录G进行。

• 24. 1.3开关的相关标准是IEC 61058-1 _o按IEC 61058-1的7. 1. 4规定的工作循环次数至少应为

10 000次。如果要测试,则按附录H进行。

注L上述规定的工作循环次数仅适用于需要符合本部分要求的开关。

如果该开关控制继电器或电流接触器,则整个开关系统经受该项试验。

注2：符合GB 14536. IKidt IEC 60730-2-10)的电机启动继电器，不必重复该试验。

• 24. 1.4自动控制器的相关标准是IEC 60730-1和对应的特殊要求。

IEc 60730-1的6. 10和6. 11声明的工作循环次数至少应为：

——温控器               10 000

——限温器

——自复位热断路器

—-电压保持型非自复位热断路器Iooo

—-其他非自复位热断路器

——定时器

——能量控制器            10 000

注1：在第11章试验期闾起到控制作用的自动控制器，如果当这些控制器被短路时，器具仍符合本标准的要求，则 声明上述规定的循环次数不适用。

如果必须要对自动控制器进行测试，其试验应按照IEC 60730-1中的11. 3. 5-11.3.8以及第17 章中对1型控制器的要求进行试验。

注2,在IEC 60730-1中第17章试验之前,不进行第12章、第13章和第14章的试验.

注3：在对器具进行IEC 60730-1第17章的试验时，使用第11章所规定的环境温度，具体要求详见表3的脚注b。 电动机热保护器与其电动机一起在附录D规定的条件下进行试验。

含有带电部件、并与连接器和水源的外部软管组合的电动控制水阀，其外壳的防水等级应符合 IEC 60730-2-8 中 6. 5. 2 的 IPX7 的要求。

• 24. 1.5器具耦合器相关标准是GB 17465. Keqv IEC 60320-1) ₀但器具的防水等级高于IPXO的器具 耦合器相关标准是IEC 60320-2-3 ₀

互连耦合器的相关标准是GB 17465. 2(eqv IEC 60320-2-2) _o

• 24. 1.6类似于EIo灯座的小型灯座的相关标准是GB 17935(idt IEC 60238),对EIO灯座的要求适 用。但是，如果灯头已经符合了 GB 1406(eqv IEC 60061-1)中现行有效的规格表7004-22的要求，则不 要求灯座上必须装好带有这种灯头的灯。

24.2器具不应装有：

——在柔性软线上的开关或自动控制器；

——如果器具出现故障，引起固定布线中保护装置动作的装置；
