抗压ðMrZWB
ICS 91. 120.30 Q 17
JC
:34446-2012
JC/T 984—2011
代替 JC/T 984—2005
POIymer modified Cement mortar for WaterProOf
2011-12-20 发布
2012-07-01 实施
本杯准投斓GB/T 1.1—2009拾出的规则起草.
本标准与日本JIS A 6203 -2000《水泥调蔔剤用聚合物分散剂和可再分散的聚合物粉末》的 致 性脛度为菲等效.
本标准代善JC/T 984—2005《聚合物水泥防水砂浆》.与JC/T 984-2005相比.除饷机性修改外 主要技术変化如下，
― 订了分类与様记（见第4章.2005年版的新4章）»
—増加了一般要求（W■第5 Wi
—増加r谕尾7d的抗泠压力、柔初性、吸水率，IH除了水折比（见6.2, 2005年版的5.2）.
—修订了 I型的部分指様（见6.2 , 2005年版的5.2）I
― 订了部分项目的试號方法（见第7素，2005年版的第6章）.
本标准由中国建筑材料联合会從出.
本标准由全国水泥制品标准化技术委员会（SAC/TC 197）归口.
本标准负责起草单位：苏州非金属矿工业设计研究院.建筑材料工业技术Ui督研究中心、南京氷丰 化工有限責任公司、塞拉尼斯（中国）投贸有限公司.
本帏准誓加起甲单位，中国建筑材科科学研充Ja院、苏拼科技学院、深圳市也筑科学研究院' 太仓 巾恒汗实业有限公司、汉高怙台荆有限公司、冋克苏诺贝尔特种化学（上海）有限公司、巴斯夫（中国） 有限公司、浙江新力化工有限公司、深圳市新《1的建材有PR公司.深圳W斯兴防水工程有限公诃、•兴 Iff广兴理材科技有限公可、總高（T州）建材有限公司、武汉三源特种建材有限責任公司、广东科顺化工 实业有Bl公司、西卡（中国）建筑材t4⅛PR公司、立邦涂料（中国）有限公司、杭州益生宜居建材料技有限 公司、大连细物防水工程集团有限公司、福建创益实业有限公司、江苏李文甲化工有限公司、北京东联 化工有限公司、上海香春防水材輯有限公司、东菅市金友来工贾有限责任公列、山东诺贝特化工科技JR 份有限公司.苏州金东海防水堵漏1：程有眼公司，延吉市健熙建材有限公司、苏州特艺臭立克建材f4技有 限公诃.
本标准主要起単人t沈春林、椅城、Ie建军.吴庆虬安娜、制天存、½j节杰、王蜜.畋、周意 *.史淑兰、胡宇凯、赵国芳、王荣柱、易蟻.陈家标、万曲刚.吴學峨，陈伟忠、膚国宝、Ifirffl-S. 痍绷杨、俞炽、王创煥、李文甲、王畑飞.刘絶葬、吴连風张兴艺、金剑平、康根虬邱粧明.
本标准委托苏州非金属矿工业设计研究院負员解#.
本标准于2005年4月首次发布.本次为第一次修订.
1 ms
*⅛⅞M定了聚合物水泥防水砂架（間#JF防水砂系）的术谐相定义.分奥RI标id. —緻要求、tt 术要衣.顷•方法.#志.ħH.垢・fUE存•
本标卷域用FBMiW用的聚
2 «m«引用文件
卜列XftMT本文件的应用是必不可少的.凡星注日期的引用文件.仅所注日期的tt*iδfflT本文 件.凡愚不注日期的引用文件，ABAi版本（包括所有的修政単）适用亍本文件.
GB 176-2007通用硅酸盐水泥
GBZT 1346-2001水凋株准•度川水IL JMMlHr<1.安定性检篷方法（FQV ISO 9597:1989）
GB/T 14436工业产品保UE文ft An
GaZT 16Tn-MOB 建筑防水 AMi<ttΛ 法
CBa 17671 水 ≡R⅞>Mtttt 方誌（ISO 法）
CB 23440-20® 无机紡水场■材M
GrT 50082-2009普■曜農上KVHt久性■试脸方法歩准
DlyT 5126-2001 緊合Watt水％畛輦试
J（VT 603水泥股。干縮试14方法
JCzT 681行星式水泥收砂攬掉机
JC/T 907-2002混崔土界面处理刑
JCzT 1004—2006 陶瓷増地时填ttl刑
3 *«IaJt义
下死术IeID定义造用于本文件.
11
■合WI水混肪水砂茎 Pohlnrr moditkd Cemeat mortar for WaterPnMf
以水ML側骨料为主罢組分.以聚命物91液或可再分散乳胶&为改性剤.崩BO堵■助剤龍台IM成的 防水砂紫・
4 分幾WIiiiia
4.1分卖
4.1.1 ΛΛ*β分分为单組分（S卖）和Xhtt分（D卖）西类.
*≡5κs ®）,由水泥.爆骨N和輒再分IkUth添Ito利等Ia成.
VIft分（D如：⅛BW<*Λ. ≡WH等）|0液料（素合芻乳液.添JDMW）ffiA.
4.1.2产昌按物理力学性能分为丨？H和II型西神.
产M按名称、类别、标准歯号的*1序标记.
承例I fffrJC∕T 9β4-2011.単組份.ISl景台物木泥防水砂衆軽记为；

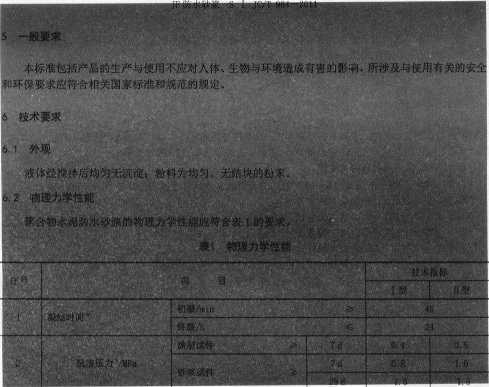

抗压ðMrZWB
Mff⅛∣t∕lPa
柔剛性（横面喉形谶力）/>»
«Mn
抗施性
收雄率/X
吸水率/%
无开裂、9f∣H
无开裂.伽
0.15
4.0
无幵裝、剧遇
•繼站可何可If（Ie用户需姿及予&変化増行冊整，
,当产品使用的厚度不大于5皿吋測记检层试件抗演任力I刍产&便用的厚度大J-50b时游従砂浆试件抗渣压力. 寿可⅝HB产Ift用途，透推测定深原或砂浆试件的抗播压力.
7 AUt方成 71 条會
7.1.1述雌窒试验及干养护条件：44度(23±2)P.相对湿度(50±10)⅝.
7.1.2 ”护室(ffi) 护条件：掘度(20±3)Xλ梱对湿度M90%.
7.1.3仲护水港，温度(20±2>P.
7.1.4试號的FM⅛及所有B具应在7.)∙ I彖件F放實至少24h.
7.2外我■童
HM.
7.3 EM
瀆生产厂推吞的IE合比谖行试X.
釆川仲合JC/T681的行星式水從妝砂It神机.ΛO√T 5126-2001要求低壇攬桦戒采用人工搅拌.
S类(单地分)试祥，先将水制入擂捽机内.然后将松料徐徐加入到水中地行搅拝.
D类(XoH分)试样：先将粉料混合均匀.俾加入已IH入液輯的攪择机中權掉均匀.如需要加水的， 均匀.m∣fBtiaHnM化时阊技生产厂舰定遊行.若生产厂未提供上述规定，则攪拝 3aln. ■止(l~3)∙in.
7.4
»7 3RM. scan 1346-200! βrfat∣t. 的X合師水皿水取代该彳准中讓
Il用的水褪.
7.5 M∙K 力
7.5.1渝JI试件
抜7. 3 KVI.按GU 23440—2009中0. S. 1在背水面进行试验.
7.5.2 «$«M件
!«7. 3 EW.件匀后一次装満悅滞试犢.在撮而台上振动成型.m^2βin. ItGB 23440-2009 中 6.8 2ifttriClt.
7.6銃圧"与抗折湖t
7.6.1 UtnMK
»7.3配料•将■备好的砂浆分两次H入柯含GB/T 17671規定的试箱.保特砂聚高出试模5an. H)WΛ棒从塩I.向中何插捣25次.将明出的贼楽压实.刮平.试件成型后按7. I. 2 Ienff护(24±2)h(M 加水井Mlil W*1 M)脱模.⅛l⅛(24±2)hfl∣护.因脱棋会対强度ifi成损咨的，町以MlH堕(48±2)h脫模. 旬电脱櫃的.座在域我报吿中注明.
7.6.2域停鼻护
UC件■模后分制按7.1.1干鼻护車28 <i MM.
7.6.3 Klt
∣≡G8∕T 17671 βtfflt*.
7 7 CMtl (横同变形健力)
∣β7.3∣EM∙按 JC/T I(XM—2006 附承 8 K行试16.
ItMa≡^M*ι⅜>i<ArjRα<uB D.香was&采用RaS mw7 用 ¼Mlfl⅝ΠCyr70×2Q∕* ⅞>*∙)⅜χ∣ AIJCItβlΛMβΦ. MjF. *7.1 i V∙fM^gt∙O何后 Intt 24» 9N*a. aw⅛^^y⅜Mwn. ⅞κu9±i)ħ a«. HeAlBo⅞. βaKlfi
7. ¢.2 ⅛t⅜nr
広件鼻护后IejcZT 907—2002中6.4.3«!f试毯.
7∙9 MKn
・蜥”备三个⅛C件.β 7. 3 ∣d∏. !!■，Itfln试杆制涂到(TOXToX20)■枳K砂豪块上.涂扉厚 βt 为倍.0~e0)∙.试件按 7.1.1 干 nrfi7dMW. WKtt 在符合 GB/T 16777—2008 中 13.2.3 幾定 的WfOCa(OH)I««中浸泡I68h. Ill好取出H件.JK察有无开裂，亲落.
7.10 IHMII
Hifle>1备三个试件.tt 7.3 IEIL将制备好的试样訓涂到(70X70X20)π≡水泥砂景块上.涂原厚 度为(6.0~6∙0)∙o.试件按7.1. 1干事护堂7d飾期，It于沸煮In中«5h. Hl后取出试件，观察有无 JF«.
Ml Statt
WMM备三个送件.技7. 3 IC料.的武梓胡深到(70X 70X 20)∙水IKtHK筷上.缺房厚 a⅜(S.0→.0)v.试件技 7.1.1 干鼻护車 74 齢IW后.按 GBZT 500«2—2009 WHlHa行试检.-15T 丁冻4h.符合7.1.3的水池中水融4 h.亦融領环25次.IS后取出祺件.无开事,羽落.
7.12收傩率
«7.3配料,按JC/T 603谖行成取、”护WiΛUft.龄期为28d.
M3吸水率
K 7.3 EH. KDl√T 512&-2001 中66iStfW.
8 H
8.1楡■分兵
产林椅雌分出厂检验和型式榆
S.1.1出厂物瞼
外舰、M½H间，抗濯压力(7d), XIRft. IMA强度(7d).
∙.ι.2 Slnltlt
SKlttt項目为«6«中藏定的±S4I1.在下州N配FiS行©式檢・，
•)■产晶約HW定熨婆定I
b)正*⅛^W.感年»•*-次，
C) 5、生产工艺皿材料為救大之实1
C出厂检Ift与上次si式検Ift有ex»».
8 2 mm
Wra 类JM产&. m so t ⅛-tt. ^MBOt 也按一批计.
8.3 "
在⅜ttΛ⅛或生产线中不少于6个(ffl)*t"/(■棵■取.祥日#廣量不少于20虹.样&分为两&. 用・iiWtΛ½W*βW∣at分制合題勾.先遇行外裹檢*.外后WeE裏Iit行 物■力學nttuctt.
8.4.1外观
试祥符合& 1要求时•用该批产姑外观A格.SRllMi«批产品外观不fttt.
8 4.2物理力学性能
8.4.2.1程姑肘间、核海圧力、ΛffiM. rt>rM.柔的性.牯姑强度，收爆率.吸水率的试諭给 果祥AJEl ■求.IM利定该項性IE合格.
• < 2 2酎*性、WBft. Λ^tt∙lβlH个试件均符合衰I要求.■河定仗IKft■合惰.
8 4.2.3各项试验结果均符合表1要求，则判该批产<½的物理力学性能合格.若有一项以上性能不符 合表1要求.则判该批产IS不合格.若仅有•項性能不符合表1要来•允许釆用备用样払或在同批样品 屮甌新抽样.对不合格项进行単項复验。夏验达到表丨要求时∙ M'lW⅛ftt产品的物理力学性能合格•否 H>j.判该批产Ia物理力学性能不合格.
8.4.3歛判定
外观、物Jl力学性能均符合第6童相应类型要求时，判该批产M合格.
9标志' 包装、西輸和贮存
产品包装上应有印刷或粘貼牢間的标志，内容包括I
a） 产品名称：
b） 产母标込
C）生产厂名、厂址、电话I
d） 生产日期、批号和保成期：
e） 停质*：
f） 商标I
g） 运输与r：祥注意事項。
9.2.1单狙分（S）产品用银料桶至対包裝.也可用密封袋装.
9.2.2双狙分（D）产品液軒用密到的蟹冋桶或内衬银料俊宏対的桶包装：粉权用密封袋弦•也可用SB利 桶密封包装.
9. 2. 3包装中应附产制合格证和使用说明书.产从合格UE的備写应符合GB/T 14436的规定，产品使用 说明书应号明配比、峻工注童事项钮内容.
本产晶为非易懲易爆材料.W按 般运知方式沮输.运输途中应防止雨淋、曜晒、防冻、包装损耳.
产&鹿在干燥、通风、阴凉的场所贮存，液体狙分贮存IA度不应低于5P.
在正常It存、遥瀚条件下，产品保质期自生产日起至少为六个月.
