ICS 91. 100. 10

Q 11

中华人民共和国国家标准

GB/T 8074—2008

代音 GB/T 8074—1987

水泥比表面积测定方法 勃氏法

TeSting method for SPeCifiC SUrfaCe Of Cement—Blaiile method

2008-08-01 实施

中华人民共和国国家质量监督检验检疫总局岩布 中国国家标准化管理委员会发布

中华人民共和国 国家标准 水泥比表面积测定方法勃氏法 GB/T 8074—2008

*

中国标准出版社岀版发行

北京复兴门外三里河北街16号

邮政编码= 100045

网址 WWW∙ spc. net. Cn

电话：68523946 68517548 中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

开本880X1230 1/16 印张0.5 字数10千字 2008年4月第一版 2008年4月第一次印刷

*

书号：155066 • 1-31016

如有印装差错 由本社发行中心调换 版权专有侵权必究

举报电话:(010)68533533

,⅝z_l,              ■ 1 I

刖 g

本标准修订参照了 ASTM C204《用透气法测定波特兰水泥细度标准试验方法EJIS R5201<<水泥物

理试验方法 细度试验》和EN 196-6«水泥试验方法 细度测定》三个标准。

本标准代替GB/T 8074—1987«水泥比表面积测定方法（勃氏法）》。

本标准与GB/T 8074—1987相比，主要变化如下：

——引用文件中增加了 GB/T 208《水泥密度测定方法》标准（本版第2章）；

——引用文件中增加了 GB/T 1914《化学分析滤纸》标准（本版第2章）；

——引用文件中增加了 GB 12573«水泥取样方法》标准（本版第2章）_J

在原有勃氏法比表面积测定仪的基础上增加了自动比表面积测定仪（本版第5.1条）；

规定P I、Pll型水泥空隙率选用0. 500,其他水泥空隙率选用0. 530（1987版第5. 2条,本版 第7.3条）；

规定在改变空隙率时用2 000 g秩码来压实捣器（本版第7. 3条）；

取消了原标准附录A中的表3。

本标准附录A和附录B为资料性附录。

本标准由中国建筑材料联合会提出。

本标准由全国水泥标准化技术委员会（SAC/TC 184）归口。

本标准负责起草单位：中国建筑材料科学研究总院。

本标准参加起草单位:无锡建仪仪器机械有限公司、绍兴肯特机械电子有限公司、河北科析仪器设

备有限公司。

本标准主要协作单位:北京顺发拉法基水泥有限公司、山东华银特种水泥股份有限公司、中国水泥 发展中心物化检测所、本溪水泥厂、冀东水泥股份有限公司、抚顺水泥股份有限公司、浙江省建筑材料科

中心。

本标准主要起草人:陈萍、颜碧兰、宋立春、张学萃、李钊海、王文茹。 本标准所代替标准的历次版本发布情况为:

GB/T 8074—1987_β

水泥比表面积测定方法 勃氏法

1范围

本标准规定了用勃氏透气仪来测定水泥细度的试验方法。

本标准适用于测定水泥的比表面积及适合釆用本标准方法的、比表面积在2 000 cm7g到

6 000 cπ√∕g范围的其他各种粉状物料,不适用于测定多孔材料及超细粉状物料。

2规范性引用文件

T列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 208水泥密度测定方法

GB/T 1914化学分析滤纸

GB 12573水泥取样方法

GSB 14-1511水泥细度和比表面积标准样品

JC/T 956勃氏透气仪

3方法原理

本方法主要是根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时,所受阻力不同而引 起流速的变化来测定水泥的比表面积。在一定空隙率的水泥层中，空隙的大小和数量是颗粒尺寸的函 数,同时也决定了通过料层的气流速度_O

4术语和定义

下列定义和术语适用于本标准_O

• 4. 1

水泥比表面积 SPeCifiC area

单位质量的水泥粉末所具有的总表面积，以平方厘米每克（Cm²∕g）或平方米每千克（r∏2∕kg）来 表示。

4.2

空隙率 area ratio

试料层中颗粒间空隙的容积与试料层总的容积之比，以&表示。

5试验设备及条件

• 5. 1透气仪

本方法采用的勃氏比表面积透气仪,分手动和自动两种,均应符合JC/T 956的要求。

5.2烘干箱

控制温度灵敏度士TC。

5.3分析天平

分度值为0. 001 go

基准材料

GSB 14-1511或相同等级的标准物质。有争议时以GSB 14-1511为准。

压力计液体

采用带有颜色的蒸馅水或直接采用无色蒸馅水。

滤纸

采用符合GB/T 1914的中速定量滤纸。

汞

分析纯汞。

5. 10试验室条件

相对湿度不大于50%。

、/阀门

穿孔板

35个 小孔

go+lotriI

19/38标准阳锥与压力计顶端紧密连接

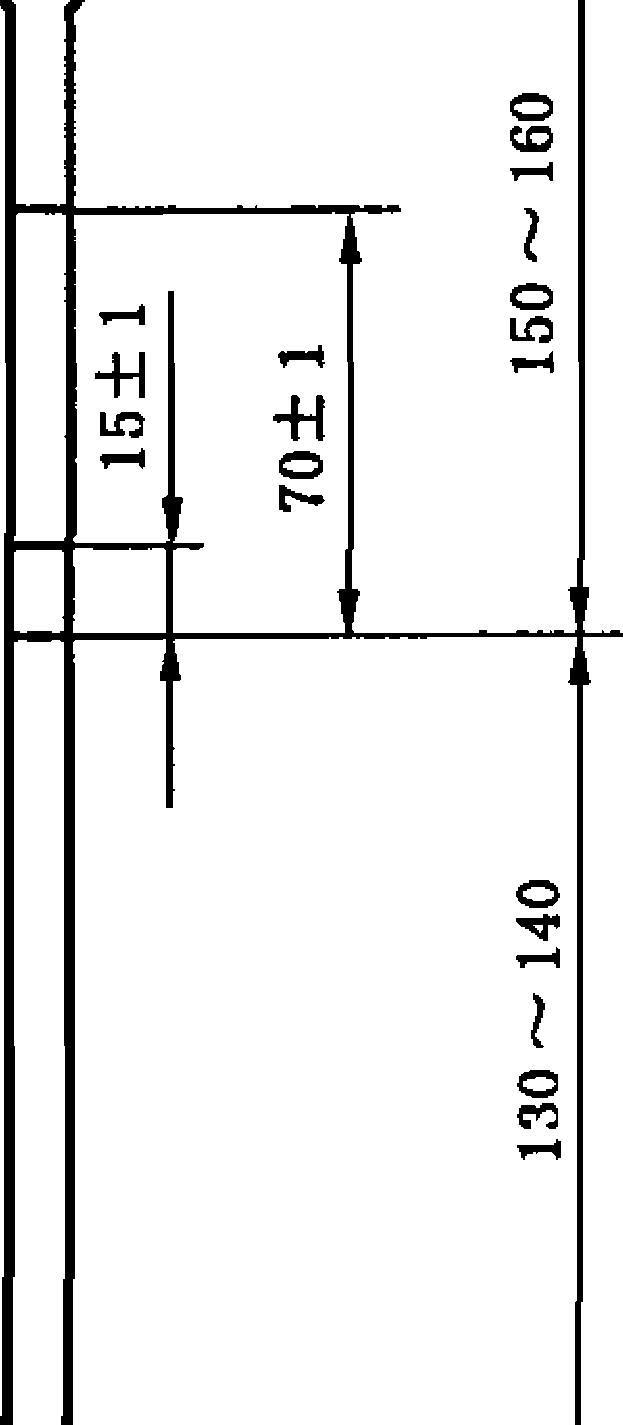

图1比表面积U型压力计示意图

6仪器校准

• 6. 1仪器的校准采用GSB 14-1511或相同等级的其他标准物质。有争议时以前者为准。

6.2仪器校准按JC/T 956进行。

6.3校准周期

至少每年进行一次。仪器设备使用频繁则应半年进行一次;仪器设备维修后也要重新标定。

7操作步骤

• 7. 1测定水泥密度

按GB/T 208测定水泥密度。

7.2漏气检查

将透气圆筒上口用橡皮塞塞紧,接到压力计上。用抽气装置从压力计一臂中抽出部分气体,然后关 闭阀门，观察是否漏气O如发现漏气,可用活塞油脂加以密封_O

7.3

7.5

7. 5.1将穿孔板放入透气圆筒的突缘上,用捣棒把一片滤纸放到穿孔板上,边缘放平并压紧。称取按 第7. 4条确定的试样量,精确到0. 001 g,倒入圆筒。轻敲圆筒的边,使水泥层表面平坦。再放入一片滤 纸,用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触,并旋转1〜2圈,慢慢取出捣器。

7. 5.2穿孔板上的滤纸为M2. 7 mm边缘光滑的圆形滤纸片。每次测定需用新的滤纸片。

7.6透气试验

7.6. 1把装有试料层的透气圆筒下锥面涂一薄层活塞油脂,然后把它插入压力计顶端锥型磨口处，旋 转1〜2圈。要保证紧密连接不致漏气,并不振动所制备的试料层。

7.6.2打开微型电磁泵慢慢从压力计一臂中抽出空气,直到压力计内液面上升到扩大部下端时关闭阀 门。当压力计内液体的凹月面下降到第一条刻线时开始计时(参见图1),当液体的凹月面下降到第二 条刻线时停止计时,记录液面从第一条刻度线到第二条刻度线所需的时间O以秒记录,并记录下试验时 的温度(C)O每次透气试验,应重新制备试料层。

8计算 8.1当被测试样的密度、试料层中空隙率与标准样品相同,试验时的温度与校准温度之差W3C时,可 按式(2)计算。

Ss√T

√τ7

如试验时的温度与校准温度之差＞3C时,则按式(3)计算:

式中：

S——被测试样的比表面积,单位为平方厘米每克(cm²/g);

SS——标准样品的比表面积,单位为平方厘米每克(CnI²/g);

T—被测试样试验时,压力计中液面降落测得的时间,单位为秒(S)；

T_S——标准样品试验时,压力计中液面降落测得的时间,单位为秒(S)；

η—被测试样试验温度下的空气粘度,单位为微帕•秒SPa ∙ s);

ηs——标准样品试验温度下的空气粘度,单位为微帕*秒(卩Pa ∙ S)_O

8.2当被测试样的试料层中空隙率与标准样品试料层中空隙率不同，试验时的温度与校准温度之差 W3C时,可按式(4)计算。

_C SsJT(I-Es) 47 a∕TΓ(1 — ε) √εΓ 如试验时的温度与校准温度之差＞3C时,则按式(5)计算：

S = SS V^rT^r(I—∈⅛) ʌ/? 4η a/Ts(1 _ E) √εΓ

式中：

ε——被测试样试料层中的空隙率；

ε_s——标准样品试料层中的空隙率。

8.3当被测试样的密度和空隙率均与标准样品不同，试验时的温度与校准温度之差M3C时，可按式 (6)计算。

_s_ S_sps√Td-ε_s)

P √^z7T(I ~^ε) √εΓ 如试验时的温度与校准温度之差大于3C时,则按式(7)计算：

S = SSPS AZ^(I — ES) √⅞^r p^Jη ʌ/ʃɪ(l —ε) Λ∕εΓ

式中：

P—被测试样的密度,克每立方厘米(g∕cm³);

P_S--标准样品的密度,克每立方厘米(g∕cm³)_o

8.4结果处理

8.4. 1水泥比表面积应由二次透气试验结果的平均值确定。如二次试验结果相差2%以上时,应重新 试验。计算结果保留至IO CmvgO

8.4.2当同一水泥用手动勃氏透气仪测定的结果与自动勃氏透气仪测定的结果有争议时，以手动勃氏 透气仪测定结果为准。

版权专有侵权必究

书号 ₁155066 • 1-31016
