连接器
U 60
CB 1 247 — 94
1 994-08-22 发布
1 995-05-01 实施
中国船舶工业总公司发布
中国船舶工业总公司部标准
分类号：U60
搭接、接地直流电阻的测量方法
1.1主题内容
本标准规定了舰船设备安全接地、信号地系统、电缆屏蔽层接地及搭接直流电阻的测试方法。
1.2适用范围
本标准适用于各种舰船的搭接、接地直流电阻的测试。
GJB 1046-90舰船搭接、接地、屏蔽、滤波及电缆的电磁兼容性要求和方法 GJB 1446.13-92舰船系统界面要求电子信息数字计算机接地
3∙ 1 设备安全接地直流电阻 direct CUrrent resistance Of equipments Safety ground 设备上的安全接地点到地电位点之间的直流电阻。
3- 2 信号地系统直流电阻 direct CUrrent resistance Of Signal ground SyStem 所有分支电缆的设备信号地连接端与主接地点之间的最大直流电阻。
3- 3 搭接直流电阻 bonding direct resistance
金属构件之间连接的直流电阻.
3∙ 4 电缆屏蔽层接地直流电阻 grounding direct resistance Of CabIe Shield 电缆屏蔽层上的接地点到地电位点的直流电阻。
4.1应在不影响测量设备正常工作的电磁环境下进行搭接、接地直流电阻的测试。
4∙2与被测物体有关的设备应停止运行并断电.
4- 3微欧计探针应能和测试部位可靠地电接触。
4∙ 4所有的搭接、接地应符合GJB 1046、GJB 1446.13的要求。
4-5测量设备的要求
4.5.1测量设备应在计量合格有效期内。
4- 5- 2测量设备应有足够的灵敏度、稳定性和重复性,其精度应满足测试要求。
5- 1设备安全接地直流电阻的测试
5.1.1测量设备:微欧计。

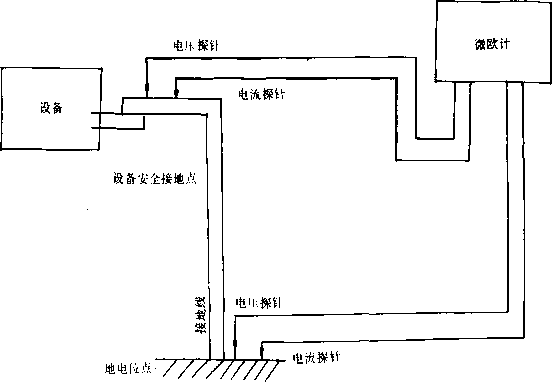

5∙∖2测试方法:测量设备按图1连接,操作程序按微欧计规定。___________________
图1设备安全接地直流电阻的测试示意图
5-2信号地系统直流电阻的测试
信号地系统的直流电阻测试应在设备安装之前进行。信号地系统中所有通路的直流电阻均应测试, 取最大的通路直流电阻为信号地系统直流电阻。
5- 2-1测试设备:微欧计。
5- 2-2测试方法；
测量设备按图2连接,操作程序按微欧计规定。

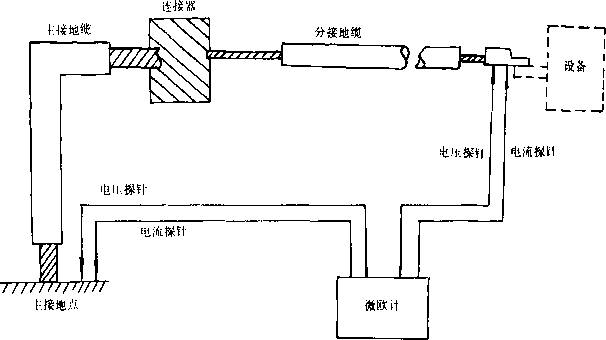

图2信号地系统直流电阻的测试示意图
在不能一次完成测试的情况下,将该通路上总的连接器搭接电阻、接地缆电阻及主接地点搭接电阻 相加,其和即为此通路的信号地系统的直流电阻。
a. 总的连接器搭接直流电阻为该通路上测得的各个连接器搭接电阻之和。
测试连接器搭接直流电阻的设备按图3连接,操作程序按微欧计规定。
注：主接地点至分接电缆上设备信号地连接器之间的所有连接器（电缆贯穿连接器除外）的搭接电阻均应测试•
b. 接地缆的电阻根据电缆的实际长度和电阻率计算。
C-主接地点的搭接电阻按5. 4进行。
上接地缆
连接器
图3信号地系统中连接器搭接直流电阻的测试示意图
5-3电缆屏蔽层接地直流电阻的测试
5.3.1测量设备:微欧计。
5.3-2测试方法:测量设备按图4连接,操作程序按微欧计规定。
.芯蜷≡!⅛l
电片.探针
电流探针
微欧计
地电位点
图4电缆屏蔽层接地直流电阻测试示意图
5-4搭接直流电阻的测量
5.4-1测量设备:微欧计。

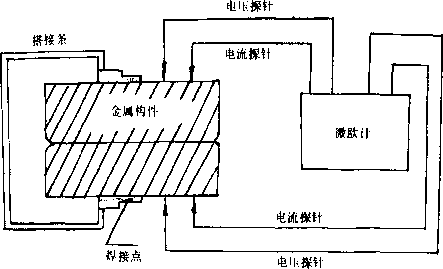

5-4-2测试方法:测量设备按图5连接,操作程序按微欧计规定。
图5搭接直流电阻测试示意图
本标准由中国船舶工业总公司603所提出。
本标准由中国船舶工业总公司第七研究院701所负责归口 O 本标准由中国船舶工业总公司第七研究院701所负责起草。 本标准主要起草人宋文武、王启炎、曲长云、齐全尚、汤恒正。
