1主题内容与适应范围
本标准规定了 0Crl7Ni4Cu4Nb马氏体沉淀硬化不锈钢金相检验的基本要求、金相组织检验、评定 方法和评定图。
本标准适用于0Crl7Ni4Cu4Nb马氏体沉淀硬化不锈钢显微组织状态、晶粒度等级、&铁素体含量 的检验。
2引用标准
GB 6394金属平均晶粒度测定方法
3代号
TSI —退火态
TS2--轧制态
TS3 —固溶态
TS4--固溶时'效态
G —晶粒度
F——铁素体
4金相取样及检验结果的表示
4∙1金相取样
金相检验试样应在零件上或与零件同材质、同炉处理的试棒上截取。测定卜铁素体含量的试面应 平行轧制方向。测定组织状态和晶粒度的试面应垂直于轧制方向。
4-2金相检验结果表示法方法
4.2.1若评定结果与某一级别图相似,则以该级别图的级别来表示检验结果,例如:Gi、G2等。
4- 2*2若评定结果介于某两个级别之间则用两个级别来表示,例如:F2∕3'F3∕4°对占优势的级别应在 该级别数字下方用短横线标出，例如:F2/3表示其艮铁素体含量介于2〜3级之间且以2级为优势。
5检验评定方法
5- 1显微组织检验
显微组织检验在抛光且经浸蚀或擦蚀后的试样表面进行,推荐试剂成分见附录A(参考件)，显微放 大倍数为400倍。所观察视场的显微组织应能代表整个试样的显微组织.
5-2晶粒度的评定方法
晶粒度的评定在抛光且经浸蚀后的试样表面进行。
中国船购工业总公司1 992-07-0 4批准 1993-03-01实施
5∙ 2∙1比较法
5∙ 2∙ 1.1用比较法评定晶粒度级别时,将制备好的试样放在loo倍或400倍显微放大倍数下进行全面 观察,选择具有代表性的视场与6∙ 2条第二评定图比较,以较相近的级别为该试样的晶粒度级别。
5- 2.1.2若晶粒度级别超岀本标准级别范围时,可在适当的显微放大倍数下进行观察,再与本标准级 别比较,然后换算成标准晶粒度级别。
5∙2∙1∙3晶粒度的评级至少应观察五个视场，以大多数视场的级别来评定,对相差甚大的个别视场应 特别给出。
S 2*2直测计算法
晶粒度的直测计算法按GB 6394所述步骤及要求进行。
5-3 &铁素体含量的评定方法
5- 3-1 &铁素体含量采用视场内&铁素体相的总面积占整个视场面积的百分比来表示。
5. 3-2 S-铁素体含量级别的评定在抛光且经浸蚀后的试样表面进行。显微放大倍数为100倍,&铁素 体沿轧制方向呈条状分布。选择具有代表性的视场与6. 3条第三评定图比较评定。
5- 3- 3 &铁素体含量的评定至少应评定五个视场,取其算术平均值。 •
6金相组织评定级别图
6- 1显微组织状态评定图
0Crl7Ni4Cu4Nb马氏体沉淀硬化不锈钢一般有四种显微组织状态,其显微组织组成列于表Io显
微组织状态的评定按第一评定图的图1〜图4进行。
异常组织见图5(过烧组织)、图6(严重过烧组织)，其特征为&铁素体沿晶界析出。
表1显微组织状态评定表
|
处理状态 |
显微组织组成 |
图号 |
|
退火态CTSl) |
索氏体(S)+少量卜铁素体(S-F) |
图1 |
|
轧制态(TS2) |
细小马氏体(M)+δ-铁素体(S-F) +少量残余奥氏体(Ar) |
图2 |
|
固濬态CTS3) |
马氏体(M)+ 4铁素体(8-F) +少量残余奥氏体(Ar) |
图3 |
|
固溶时效态(TS4) |
回火马氏体(Mr)+δ-铁素体(δ-F) +少量残余奥氏体(Ar) |
图4 |
第一评定图

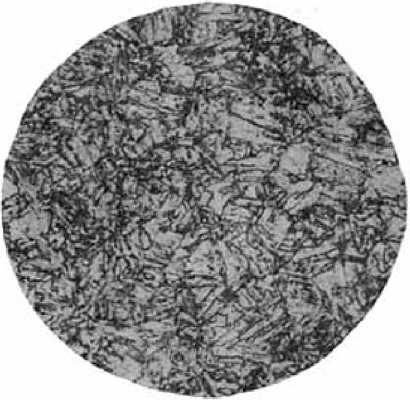

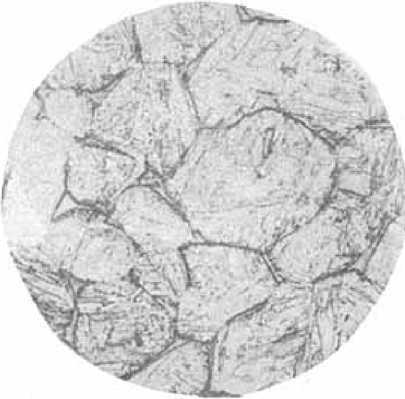

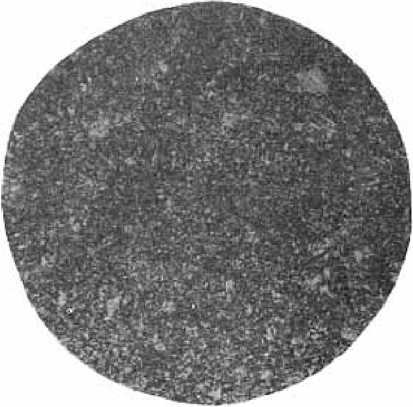

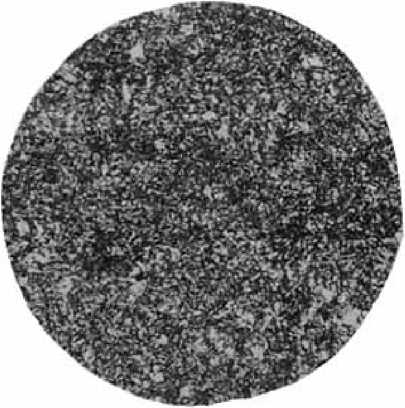

图 1 TSI 400 X

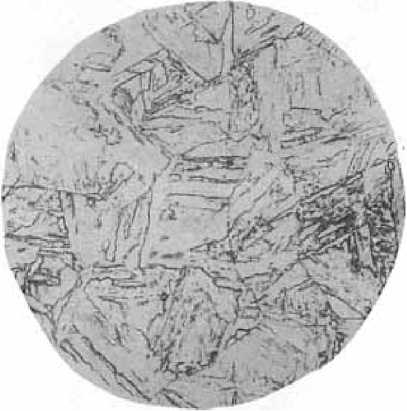

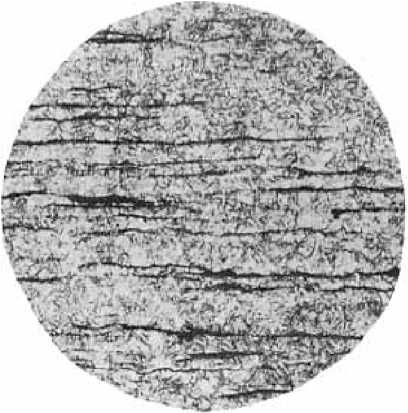

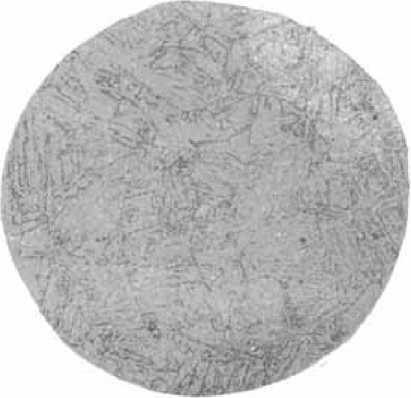

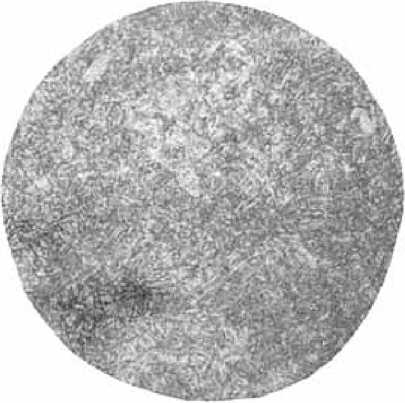

图 2 TS2 400 ×

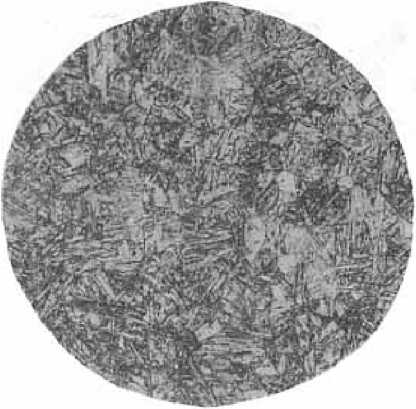

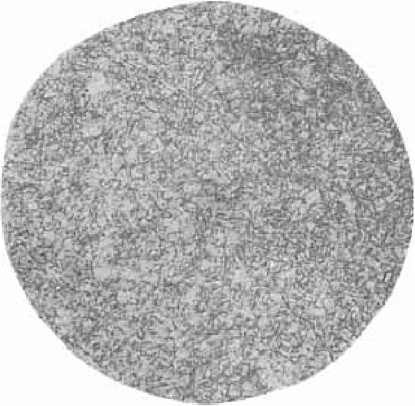

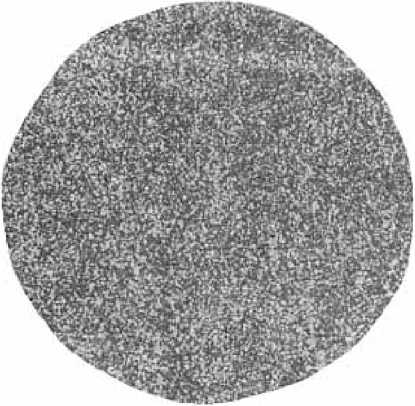

图 3 TS3 400 ×

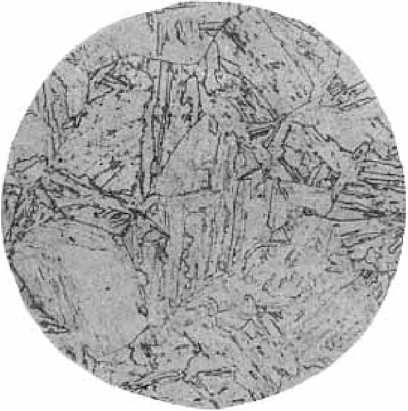

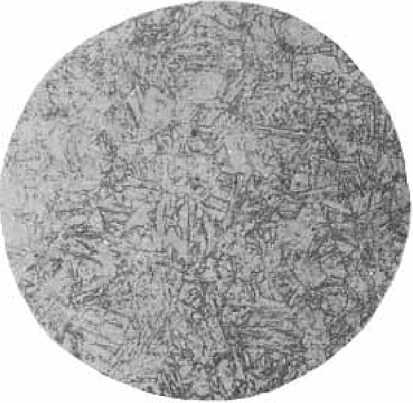

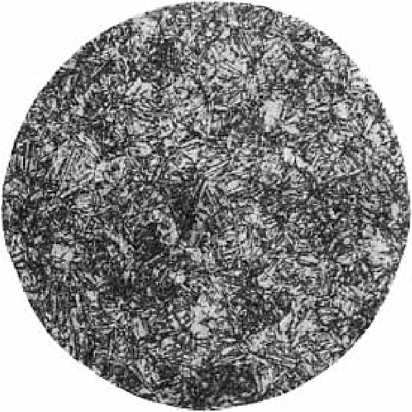

图 4 TS4 4OO×

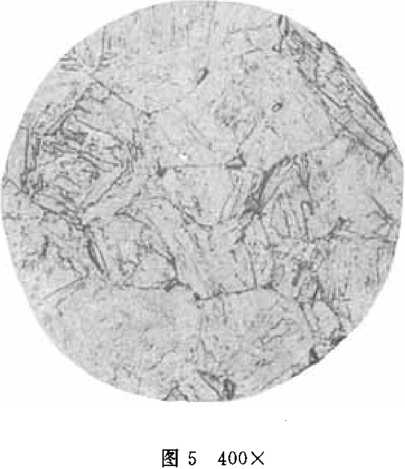

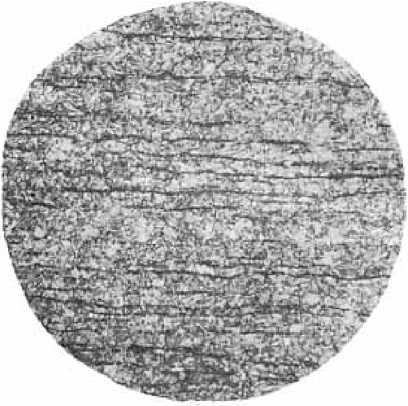

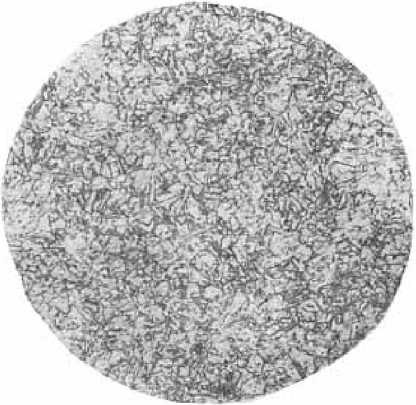

图,6 400×
6∙2晶粒度评定图
晶粒度分为八级。评定说明见表2。晶粒度按第二评定图的图7〜图14评定。
表2晶粒度评级表
|
级别 |
备粒平均直径，mm |
相当于GB 6394 |
______图 号______ |
|
Gl |
0. 044 |
_________________6 |
图 7a、7b |
|
G2 |
~~ 0. 030 |
7 |
图 8a、8b |
|
G3 |
0. 022 |
_________________8_________________ |
图 9a、9b |
|
G4 - |
0.015 6 |
_________________9_________________ |
图 IOaaOb |
|
G5 |
0.0110 |
—10 L |
__________图 11a、IIb__________ |
|
G6 |
0. 007 8 |
11 |
图 12a32b |
|
G7 |
0. 005 6 |
12 |
图 13a,13b |
|
G8 — |
0. 004 0 |
________________13_______________ |
' 图 14a、Mb |
第二评定图

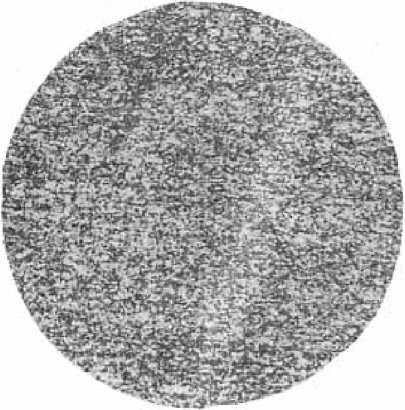

a Gl 400X
b GI 100×
图7
a G2 400×
b G2 1OO×
图8

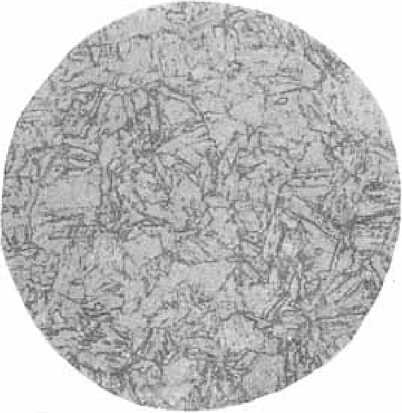

a G3 400 ×
b G3 100 ×
a G4 400×
a G5 400 ×
b G5 IoOX
图11

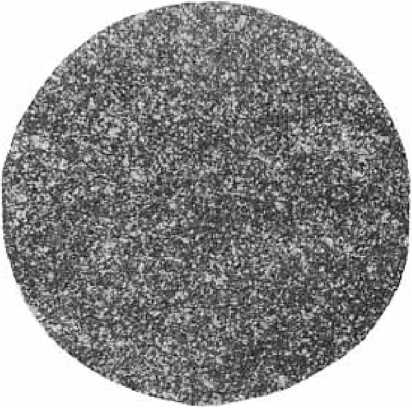

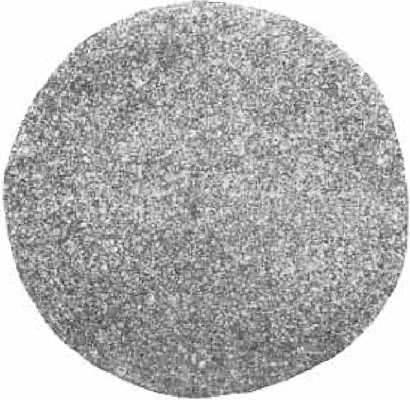

a Ge 400 ×
b G6 IOOX
图12
a G7 400 ×
b G7 IOOX
图13

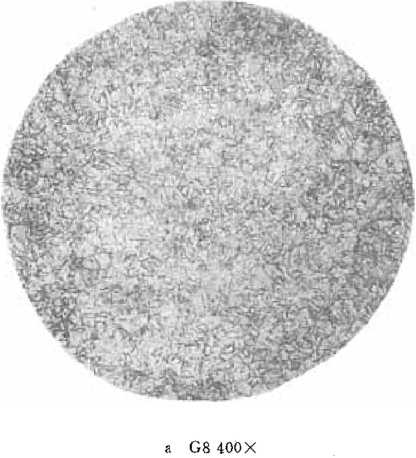

b G8 IOO×
图14
6.3 6-铁素体含量评定图
&铁素体含量分为七级。评定说明见表3,&铁素体含量按第三评定图的图15〜图21评定。
表3 A铁素体含量评定表 ，
|
级 别 |
Fl |
F2 |
F3 |
F4 |
F5 |
F6 |
F7 |
|
&铁素体含量，％ |
<1 |
3 |
5 |
7 |
10 |
15 |
20 |
|
图号 |
图15 |
图16 |
图1? |
图18 |
图19 |
图20 |
≡2I |
第三评定图

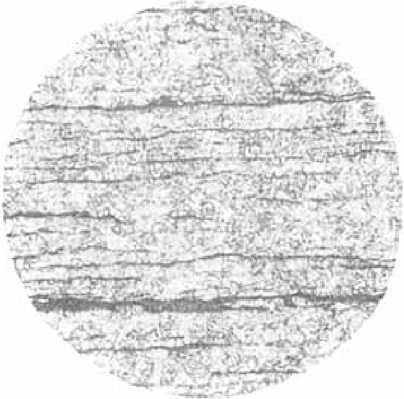

图 15 FI IOOX

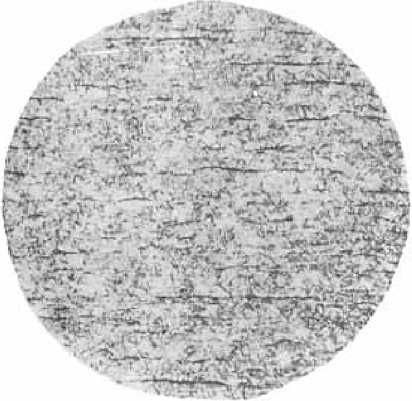

图 16 F2 100×

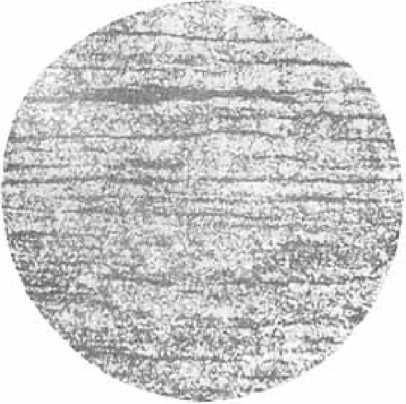

图 17 F3 1OO×

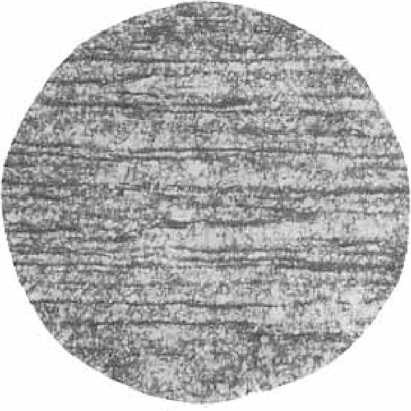

图 18 F4 100×
图 19 F5 100×
图 20 F6 IooX
图 21 F7 1OO×
