中国船舶工业总公司部标准

CB 1101-84

船用液压滤器

1984-06-18发布

1985-07-01 实施

中国船舶工业总公司批准

中国船舶工业总公司部标准

_λγ, E YPL .亠 _r- ._{J= OeI} CB 1101-84

船用YXL液压滤器组别，⁵⁷

本标准适用于船舶（包括潜艇和水面舰艇）以石油基液为介质的液压滤器。用以滤去油液中不溶解的污染物，以保持油液的清洁。

1液压滤器型号规定如下：

□ D-D □ □ □

I _Br₁,⅛ _w. ₇ M - 眼/S.---色泽式（磁性）

I —-辅助特性Z：指示器∖ Jj 干簧式（机械）

-------------连接方式（*p； Ig

… 过滤材料矗員网

〈*C----63 × IO⁵Pa

_____八Xyrr₊. ' E----160 X IO^ePa 厶称压力G---250×lO^BPa

^! H----315× IO⁵Pa

流量QX过滤精度μm

-----------------系列代耳/星形式YXL 糸列代N I网片式YPL

2标记示例

星形式系列，流量250L∕min,过滤精度为20μm,工作压力为63 x 10'Pa,法兰连接，带指示器的液压滤器表示为：

YXL250×20-CSFZ

网片式系列，流量100L∕min,过滤精度为20μm,公称工作压力为160x IO¹⁵Pa,法兰连接，带指示器的液压滤器表示为：

YPLIOO ×20-EWFZ

3液压滤器的性能参数

3.1液压滤器性能参数如下：

公称压力：63〜315X10'Pa

工作温度：—ιo~ + ιooic

报警压降：3.5 + 0.2×10^βPa

原始压降：＜1 ×10≡Pa

压差指示器触点容量：-DC = 24V, r_λc = 220V

IDC = O∙2A, IAC = 2A

,型号中可以不标注。

1985-07-01 实施

中国船舶工业总公司1984-06-18^布

CB Uol—84

3.2液压滤器过滤精度分为以下五级：

5μ∞, 10μm, 20μm, 30μm, 50μm_o

3.3液压滤器流量与公称通径见表1。

表1

流量 ɪ/min	公称通径DN mm	连接方式 :		流 fi l/mɪn	公祢通径DN mm	连接方式
流量 ɪ/min	公称通径DN mm	螺纹 L	法兰 F	流 fi l/mɪn	公祢通径DN mm	螺纹 L	法兰 F
10	β	√	—•- ；.	500	50	一	√
25	10	√		800	63	一	√
IOO 250	20 32	√ √	一 ≡ √ I；	1250	80	—	√

注：表中带为可选用者。

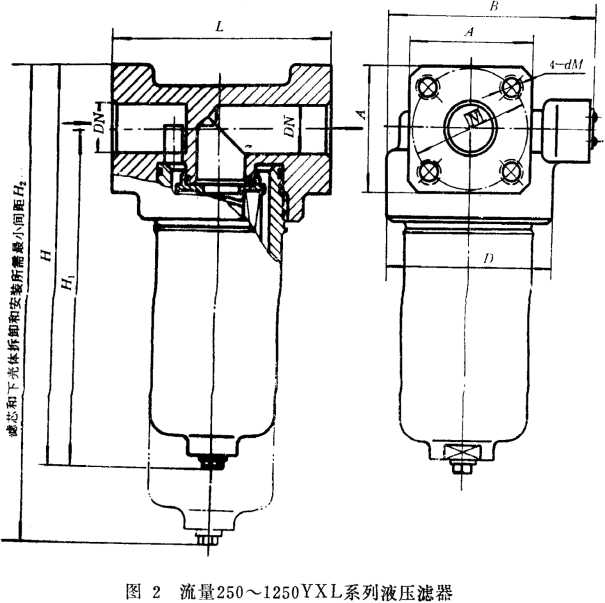

4星形式液压滤器的结构和基本尺寸按图1、图2与表2。

7/^ffl≡w*^es*^wr⅛^a蛤最*』必持蔻

图1流量10〜250 YXL系列液压滤器

表2 mm

•型号	公称通径 DN		L	B	D	H	H_l_	M	^-方法咨&~			恥	净重 kg
•型号	公称通径 DN		L	B	D	H	H_l_	M	A	0	dM	恥	净重 kg
YXLIO	6	一	86	90	90	233	180	M14×l∙5	—	—	—	353	1.7
YXL25	10	135	102	108	108	250	195	M22×1.5	—	一	一	385	2.0
YXLloO	20	150	126	136	136	300	240	M33×2	一	—	一	464	2.7
YXL250	32	170	150	160	160	346	280	M48×2	一	一	—	_____ 536	7.8
YXL250(F)	32	一	200	200	160	302	280	'~∙,	88	85	M14	492	8.2
YXL500	50	—	220	204	166	390	330	—	123	118	M20	615	14.0
YXL800	63	一	240	230	192	430	359	—	142	145	M20	700	21.0
YXL1250	80	—	280	240	210	494	414	—	160	160	M24	794	28.0

*同一型号，不同精度的各档滤器表列尺寸相同。

5网片式液压滤器的结构和基本尺寸按图3、图4与表3。

ZH≡^l≡w*≡^ss寂障^aκds翘杪陡坞费

图3流量10〜25(JYPL系列液压滤器

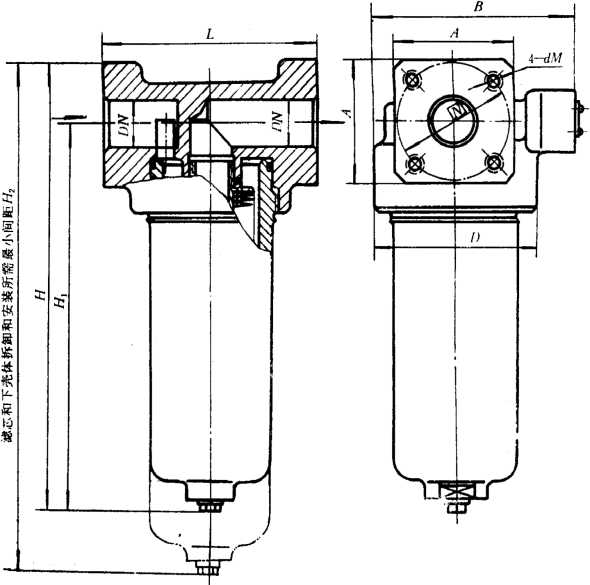

图4流量250〜1250YPL系列液压滤器

表3 mm

型号	公称通径 DN	L_I	L	B	D	H		M	方法兰尺寸~			恥	净重 kg
型号	公称通径 DN	L_I	L	B	D	H		M	A		AM	恥	净重 kg
YPLIo	6	—	36	90	90	233	180	M14×1.5	_ 一		一	313	2.7
YPL25	10	135	102	108	108	256	198	M22xl∙5	—	—	—	361	3.5
YPLIOO	20	150	126	136	136	300	242	M33×2	—	—	一	430	5.2
YPL250	32	170	150	160	160	352	280	M48×2	一	—	—	506	9・3
YPL250(F)	32	—	200	200	160	324	280	—	88	85	M14	478	9∙7
YPL500	50	—	220	203	166	445	385	—	123	118	M20	732	15.0
YPL800	63	—	260	247	ZIO	500	428	一	142	145	M20	827	23.0
YPL1250	80	一	280	247	210	590	510	—	160	160	M24	998	31.0

6液压滤器的滤网材料和滤器的主要材料

6.1 YPL系列液压滤器滤片规格见表4。

表4 mm

型号	滤片		尺		寸
型号	夕卜径_JO	内	径	d	: 高”
YPLlO	40		20			2.8
YPL25	40		20			2.8
YPLIoO	65		30			3.4
YPL250	90		45			4
YPL500	90		45			4
YPL800	125		60			6.5
YPL1250	125		60			6.5

6.2液压滤器的主要零件材料按表5。

零件名祢	工作压力 IO⁵Pa	: 材料
零件名祢	工作压力 IO⁵Pa	名称	牌•号 I 标准号 I
滤器盖壳体滤材 YXL系列 YPL系列	63 160, 250	铸铝球墨铸铁	ZL105 QT50-5	GB 1173—74 GB 1348—78
	315	铸钢	ZG45	GB 979—67
	63 160,250,315	黄铜丝网镣网不锈钢网滤纸	H80 N6 CrNiMO	YB 146-^τ71 YB 144—71 HB 1862—73
		黄铜丝网镣网不锈钢网滤纸	P220液压滤纸
滤芯套筒		铝	LY12	YB 604—66
滤芯套筒		无缝钢管		YB 231—70

7技术条件

7.1本产品标准的技术条件按CB 1016-82《船舶液压系统滤器和滤芯技术条件》标准。

7.2本产品标准的'试验方法按CB 1041-83《船舶液压系统滤器和滤芯试验方法》标准。

附加说明：

本标准由液压元件专业组提出并归口。

本标准由南通航海机械厂起草。

本标准主要起草人钱有萝、羊静华。
