QC∕τ 615-1999
本标准由国家机检工业局提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位:跃进汽车集团公司。
本标准主要起草人:赵吉吉
QC/T 615-1999
1范围
本标准规定了 B型通孔式嵌装塑料螺母。
本标准适用于自攻螺钉联接用的嵌装塑料螺母。
2引用标准
下列标准包含的条文,通过在本标准中引用而构成为本标准的条文。在标准岀版时,所示版本均为 有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 5280—1986自攻螺钉用螺纹
QC/T 326—1999汽车标准件产品编号规则
QC/T 618—1999嵌装塑料螺母技术条件

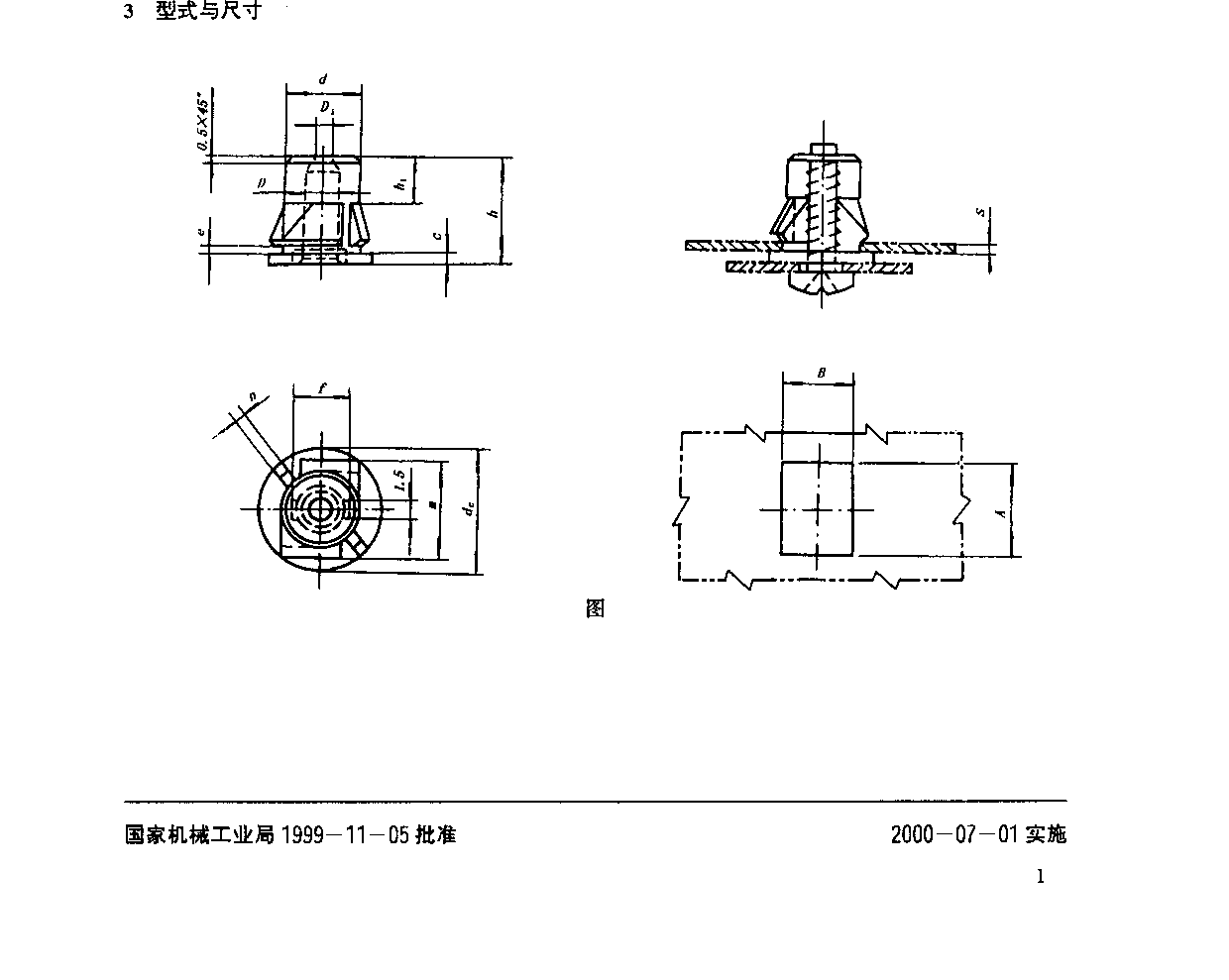

表 mm
|
规格 代号 |
D ±0. 2 |
DI |
de |
d 0 —0. 2 |
C |
e + 0. 2 0 |
f |
h |
Ai |
m 0 — 0.2 |
n |
S |
A |
B |
自攻 螺钉 螺纹 | |
|
01 |
3 |
2 |
lɪ. 5 |
7 |
4 |
1. 2 |
6 |
13 |
3 |
9.5 |
1 |
0. 7〜1 |
2 |
10 |
7 |
ST 3. 5 |
|
02 |
3 |
2 |
11. 5 |
7 |
1 |
1.2 |
6 |
10 |
3 |
9. 5 |
1 |
0. 7〜1 |
2 |
10 |
7 |
ST3. 5 |
|
03 |
3 |
2 |
14. 5 |
8 |
1. 5 |
1. 5 |
7. 5 |
14 |
5 |
12 |
1. 5 |
0. 7〜1 |
5 |
12 |
8 |
ST3. 5 |
|
04 |
3. 5 |
2. 5 |
14. 5 |
8 |
1. 5 |
1. 5 |
7. 5 |
14 |
5 |
12 |
L 5 |
0. 7—1 |
5 |
12 |
8 |
ST4. 2 |
|
05 |
3. 5 |
2. 5 |
14- 5 |
8 |
1. 5 |
1. 5 |
7. 5 |
14 |
5 |
12 |
1. 25 |
0. 7—1 |
5 |
12 |
8 |
ST4. 2 |
|
06 |
4 |
— |
18 |
8 |
2 |
0. 8 |
12. 5 |
14. 5 |
5 |
12. 5 |
1. 5 |
0. 7〜1 |
0 |
12 |
8 |
ST4.8 ___________ |
|
07 |
4 |
一 |
18 |
8 |
2 |
1.4 |
12. 5 |
15 |
5 |
12.5 |
1.5 |
1. 0〜1 |
4 |
12 |
8 _ |
ST4. 8 |
4技术条件
技术条件按QC/T 618的规定。
5产品编号
编号方法按QC/T 326规定。规格代号06的B型通孔式嵌装塑料螺母的编号示例:
Q37606
