QC∕τ 354-1999
本标准等效采用西德国家标准DIN74361-82第二部分《汽车及挂车用辐板式车轮螺栓定心用紧 固件车轮螺母》。技术内容上进一步贯彻国家紧固件基础标准,采用GB/T 3104-82«紧固件产品对边宽 度》,保留了目前广泛使用的17、19对边尺寸。
本标准增加了下列内容：
——根据GB/T 3103.1增加了保证有效拧紧所必须的对角尺寸emhl和有效扳拧高度m,。
——采用了 GB/T 5779. 2《紧固件表面缺陷——螺母》。
——增加表面镀馅和锌铭膜处理。
——采用GB/T 90 «紧固件验收检査 标志与包装》。
——根据国内产品情况,增加左旋产品。
本标准自生效之日起，同时代替ZBT 31030.4-87标准。
本标准由国家机械工业局提出。
本标准由全国汽车标准化委员会归口。
本标准由武汉汽车标准件厂起草。
本标准主要起草人：高锡鑫、刘晓华
中华人民共和国汽车行业标准
QC/T 354-1999
代替 ZBT 31030. 3-87
eqv DIN74361-82
1范围
本标准规定了汽车车轮法兰球面螺母M12×1∙5~M22×1. 5的型式、尺寸和技术条件。
本标准适用于以螺栓中心定心的各种汽车和拖车紧固车轮的法兰球面螺母。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均 为有效。所有标准都会被修订,使用本标准的各方应探讨使用标准最新版本的可能性。
GB/T 90-1985紧固件验收检査、标志包装
GB/T 196-1981普通螺纹基本尺寸（直径Imm~600mm）
GB/T 197-1981普通螺纹公差与配合（直径Imrn~355mm）
GB/T 3098.4-1986紧固件机械性能细牙螺母
GB/T 3103.1-1982紧固件公差螺栓、螺钉和螺母
GB/T 5779. 2-1986紧固件表面缺陷——螺母--般要求
QC/T 326-1999汽车标准件产品编号规则
QC/T 625-1999汽车用涂镀层和化学处理层
3型式与尺寸
表1 mm
|
螺纹规格 D |
S (hl3) |
t max |
52 |
dw—0. 50 |
di max |
m+l |
h (jsl5) |
SR ±0.1 |
e min |
m, min |
|
M12X1. 5 |
18(17) |
1.5 |
23 |
14.5 |
12.5 |
18 |
7.5 |
12 |
20. 04(18. 72) |
6. 9 |
|
M14X1. 5 |
21(19) |
2 |
26 |
17 |
14.5 |
20 |
7.5 |
14 |
23.36(20. 88) |
8. 9 |
|
M18X1. 5 |
24 |
2 |
28 |
21 |
18.5 |
25 |
7.5 |
16 |
26.17 |
12. 5 |
|
M20×l. 5 |
27 |
3.5 |
33 |
24.5 |
20. 5 |
27 |
9 |
18 |
29.56 |
12. 6 |
|
M22×l. 5 |
30 |
4. 5 |
36 |
26.5 |
22.5 |
30 |
10.5 |
18 |
32. 95 |
13. 6 |
|
注:括号内尺寸新设计不采用，如采用括号内尺寸,订货时应在合同时注明尺寸& | ||||||||||
釆用说明
lɔ 尺寸根据 GB/T 3103. 1 补充。
国家机械工业局1999-11-05批准
2000-07-01 实施
1
注：右旋螺纹可省略旋向标记。

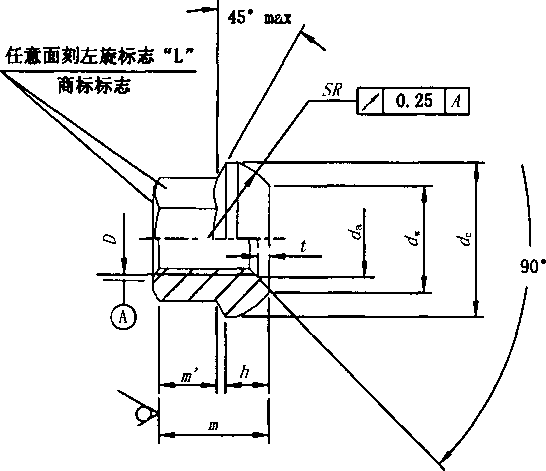

图1法兰球面螺母型式
4技术条件
|
材 |
料 |
钢 |
|
螺纹 |
公差 |
6Hl) |
|
标准 |
GB/T 196；GB/T 197 | |
|
机械性能 |
等级 |
8,10 D≤16按I型螺母考核,D>16按I型螺母考核 |
|
标准 |
GB/T 3098. 4 | |
|
公差 |
产品等级 |
B级 |
|
标准 |
GB/T 3103. 1 | |
|
表面处理 |
种类 |
1.镀锌钝化Fe∕Ep.Zπ8; 2.锌铝铭涂层Fe/Ct. DAC4 |
|
标准 |
QC/T 625 | |
|
表面缺陷 |
GB/T 5779. 2 | |
|
一- 验鼠及包装 |
GB/T 90 | |
|
注：1)为容纳镀层，螺纹镀前可按6G级制造,镀后用6H通规检查。 | ||
5 产話编号
5∙ 1编号方法按QC/T 326规定。
5-2编号示例；
螺纹规格Z) = MI4X1. 5、机械性能8级、表面镀锌的汽车车轮法兰球面螺母编号: Q30814
螺纹规格D = MI8X1. 5,机械性能10级、表面镀铭的左旋法兰球面螺母编号：
Q30914T13F13
2
