QC∕τ 356-1999
本标准等效采用日本工业标准JIS D 2701-1993《汽车用车轮螺母》中规定的外螺母及单轮螺母。 结合我国国情,删除了日本标准限制使用的M26X1. 5∖M28X1. 5、MI9X1. 5、M24X 1. 5四个规格,保 留了目前广泛使用的个别规格和38mm扳拧尺寸。
本标准增加了下列内容：
——根据GB/T 3103. 1增加了保证有效拧紧所必须的对角尺寸emta和有效扳拧高度m∖
——采用了 GB/T 5779. 2《紧固件表面缺陷——螺母》。
——表面增加锌铭膜处理。
——采用GB/T 90《紧固件验收检查 标志与包装》。
本标准自生效之日起，同时代替ZBT 31030. 4-87标准。
本标准由国家机械工业局提岀。
本标准由全国汽车标准化委员会归口。
本标准由武汉汽车标准件厂起草。
本标准主要起草人:高锡鑫、刘晓华、吴明然
中华人民共和国汽车行业标准
QC/T 356-1999
代替 ZBT 31030. 5-87
eqv JISD 2701-1993
1范围
本标准规定了 M16×1.5~M30×1.5汽车车轮球面螺母的型式、尺寸和技术条件。
本标准适用于以螺栓中心定心的紧固盘式车轮的球面螺母。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均 为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 90-1985紧固件验收检査、标志包装
GB/T 196-1981普通螺纹基本尺寸（直径Imm~600mm）
GB/T 197-1981普通螺纹公差与配合（直径Imm~355mm）
GB/T 3098.4-1986紧固件机械性能细牙螺母
GB/T 3103.1-1982紧固件公差螺栓、螺钉和螺母
GB/T 5779. 2l 1986紧固件表面缺陷一螺母一一般要求
QC/T 326-1999汽车标准件产品编号规则
QC/T 625-1999汽车用涂镀层和化学处理层
3型式与尺寸
表1 mm
|
种类 |
螺纹规格 D |
S-?. 62 |
~ + °∙ 42 TH |
min |
.0 |
<4 max |
t max |
dz min |
min |
|
外螺母 |
,M25×l. 5 |
36 |
22 |
9.8 |
29 |
28 |
3 |
— |
39.95 |
|
M27XL5 |
41 |
24 |
12 |
33 |
28 |
3. 5 |
38 |
45. 63 | |
|
M30X1. 5 |
41(38) |
26(22) |
14(9.8) |
33 |
31 |
4.5 |
38 |
54.63(42.24) | |
|
单轮 螺母 |
M16×1.5 |
36 |
22 |
9.8 |
29 |
20 |
3 |
— |
39. 95 |
|
M18×l. 5 |
41 |
24 |
12 |
33 |
20 |
3 |
— |
54. 63 | |
|
M2OX1.5 |
41(38) |
26(22) |
14(9.8) |
33 |
22 |
4.5 |
38 |
45.63(42. 24) |
注:括号内尺寸新设计不采用,如采用括号内尺寸,订货时应在合同中注明尺寸&
釆用说明
lɔ 尺寸根据 GB/T 3103.1 补充。
2000-07-01 实施
国家技术监督局1999-11-05批准
外螺母
单轮螺母
注q∙右旋螺纹可省略旋向标记
2. 螺母可制成带有端盖的形式，其形状及尺寸由供需双方协商确定并在合同中注明。

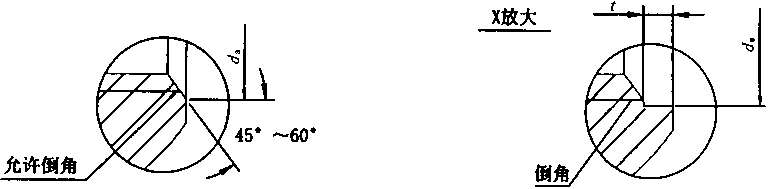

3. X部无论倒角或退刀槽均可。

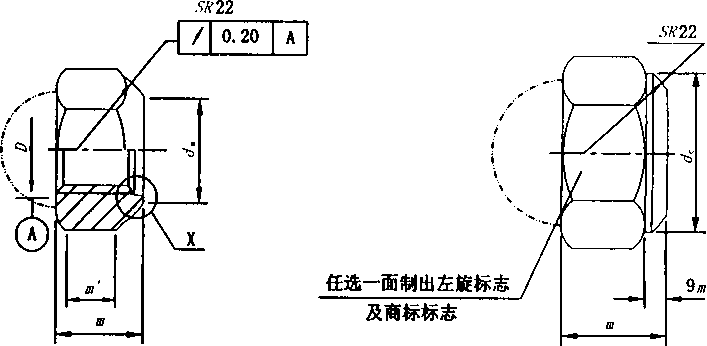

图1球面螺母型式
4技术条件
表2
|
材 |
料 |
钢 | |
|
螺纹 |
公差 |
6HI) | |
|
标准 |
GB/T 19βlGB∕T i97 | ||
|
机械性能 |
等级 |
单轮螺母8按I型螺母考核 |
外螺母2）04 |
|
标准 |
GB/T 3098. 4 | ||
|
公差 |
产品等级 |
B级 | |
|
标准 |
GB/T 3103. 1 | ||
|
表面处理 |
种— |
1.镀锌钝化 Fe∕Ep.Zn5; 2.锌铝铭涂层Fe/Ct. DAC4 | |
|
标准 |
QC/T 625 | ||
|
表面缺陷 |
除符合GB/T 5779.2以外，内孔无锈蚀、断扣，表面应光洁无毛刺 | ||
|
验收及包装 |
GB/T 90 | ||
|
注；1）为容纳镀层，镀前可按6G制造,镀后用6H通规检查。 | |||
|
2）外螺母可不采用性能等级,材料及性能由供需双方协议。 | |||
5产品编号
5.1编号方法按QC/T 326规定。
5- 2编号示例
螺纹规格D = M20X1. 5、性能等级8级、表面镀锌钝化的球面螺母的编号：
Q30220
螺纹规格D=M25×1.5左螺纹、性能等级04级、表面镀锌钝化的球面螺母的编号:
Q30320F6
3
